2019年10月24日，vivo正式發布iQOO Neo 855 版。這款手機除了采用了今年的今年的旗艦芯片驍龍 855之外，還為用戶帶來了更快的充電體驗。iQOO Neo 855版支持33W快充并標配了一只輸出功率為33W的FlashCharge 2.0快充充電器。下面就為大家分享這款充電器的詳細拆解。
同時，充電頭網在此前也陸續拆解了vivo 44W SUPER FlashCharge超快閃充充電器、vivo X9Plus充電器、VIVO Xplay5電源適配器等產品，大家可以點擊鏈接了解拆解詳情。
一、vivo 33W FlashCharge 2.0快充充電器外觀
vivo 33W FlashCharge 2.0快充充電器呈扁平狀外觀，外殼部分采用的是白色PC阻燃材質，配固定式插腳以及USB-A輸出接口。充電器正面及側面沒有任何參數信息，看起來非常簡潔。
充電器背面印有產品參數，vivo FlashCharge2.0充電器；型號：V3330L0A0-CN，輸出：100-240V~ 50/60Hz 0.85A，輸出：5V/2A或9V/2A或11V/3A。充電器制造商為惠州市錦湖實業有限公司，已經通過了CCC認證。
國標固定式AC插腳。
USB-A輸出接口采用白色膠芯，可見內部四根針腳。
體積與蘋果30W PD快充充電器相比，vivo這款充電器的體型顯得更加修長。
充電器凈重約為72g。
使用ChargerLAB POWER-Z KT001檢測USB-A接口的輸出協議，顯示支持USB DCP協議和QC2.0快充，在QC2.0快充協議下，充電器最高輸出電壓為9V。
二、vivo 33W FlashCharge 2.0快充充電器拆解
充電器外殼為超聲波焊接方式，很牢固，大力輸出，側面蓋板撬變形后才得以打開。
取掉蓋板之后，可以看到內部PCB板固定在外殼內側的導槽中，輸出USB-A接口采用塑料防塵罩設計。此外還能見到兩個輸出抗干擾Y電容和輸出濾波固態電容。
外殼內側使用金屬彈片與PCBA模塊接觸導通方式。
取出PCBA模塊，PCB板正面呈黃色，單面電路板，上面主要為插件元件，包括變壓器、電容、延時保險絲、安規X電容、共模電感等，并在元器件之間使用注膠加固處理。
輸入端設有延時保險絲、安規X電容、共模電感、NTC浪涌抑制電阻、輸入濾波電解電容等。變壓器和電解電容周圍使用大量硅膠固定和導熱。
延時保險絲，250V 2A。
灰色的為安規X電容。
共模電感特寫。
NTC浪涌抑制電阻，用于抑制上電時的浪涌沖擊。

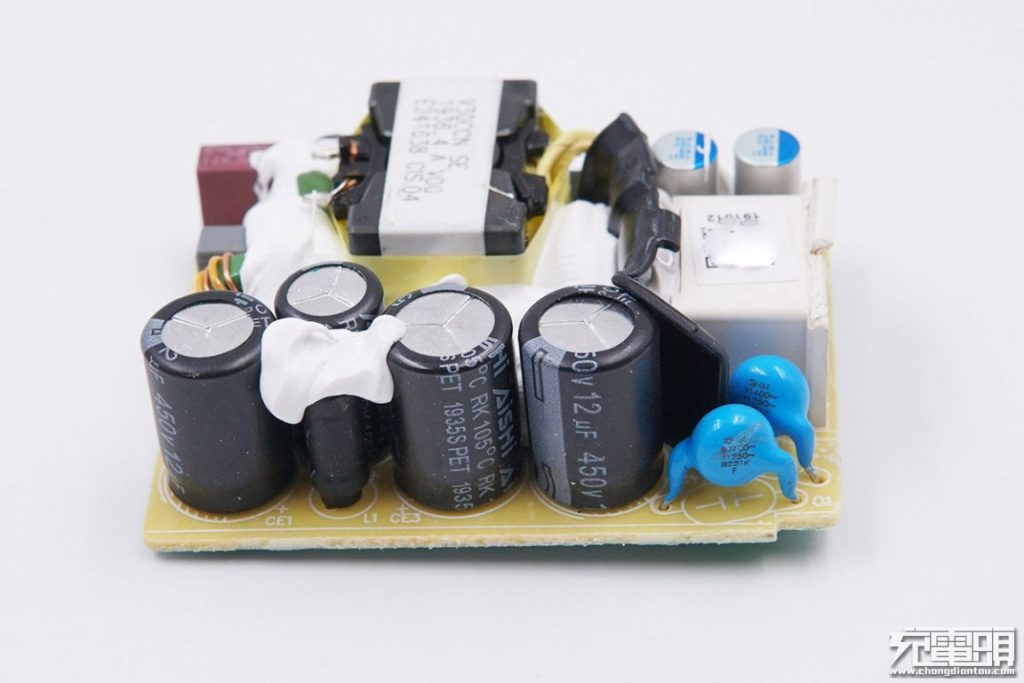

輸入濾波采用四顆電解電容，其中三顆容量稍大，為12μF，另一顆為8.2μF，在電解電容右側為兩顆Y電容。
AiSHi艾華輸入濾波電解電容，規格450V 12μF，105℃耐熱。
另一顆輸入濾波電解電容，規格450V 12μF。
同樣是AiSHi艾華的電解電容，規格450V 8.2μF。
在電解電容旁邊有一顆工字電感。
變壓器使用白色馬拉膠帶纏繞，并絲印了標簽信息。
在變壓器旁邊設有一顆PWM芯片供電電容，由Koshin東佳電子提供，50V 4.7μF。

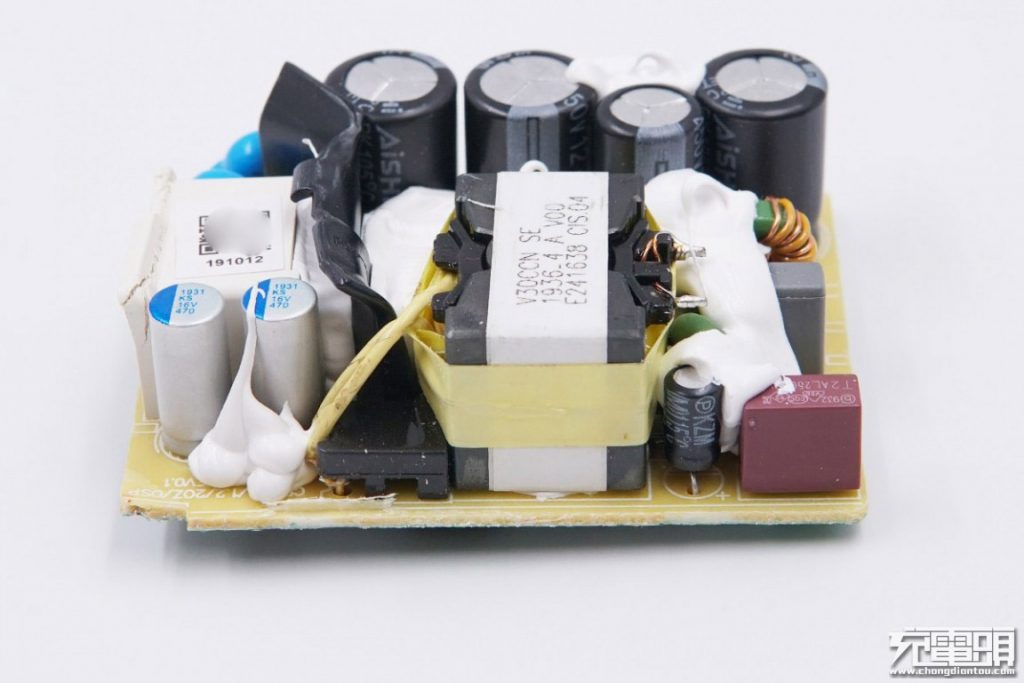

變壓器側面使用黃色馬拉膠帶纏繞包裹，兩根次級輸出線焊接在次級側的接線柱上。初級側和次級側之間使用塑料絕緣檔板隔離。

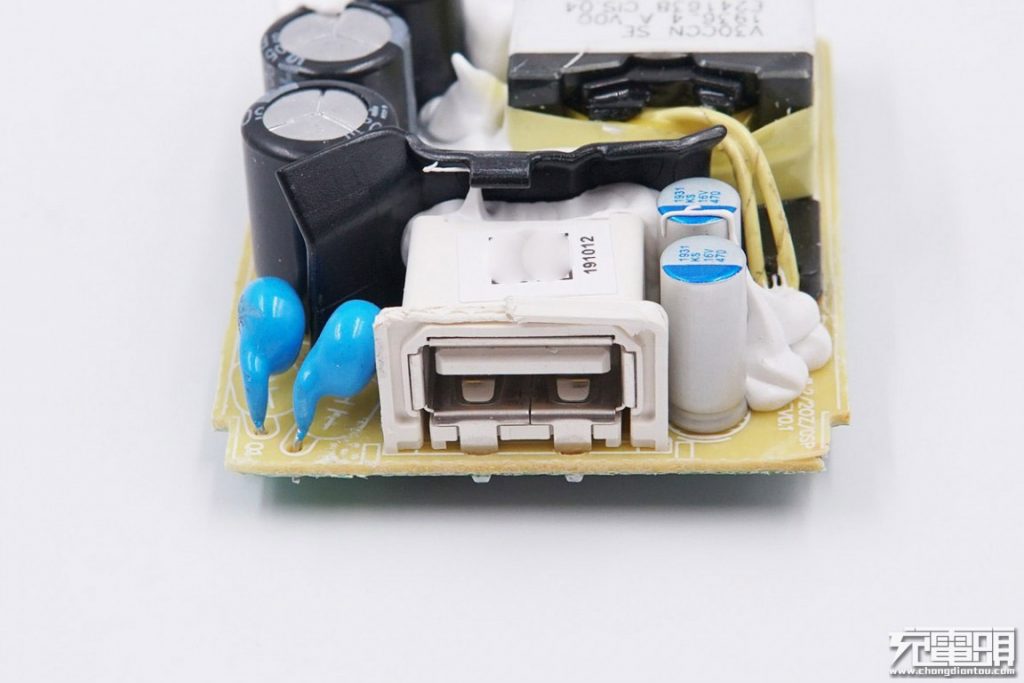

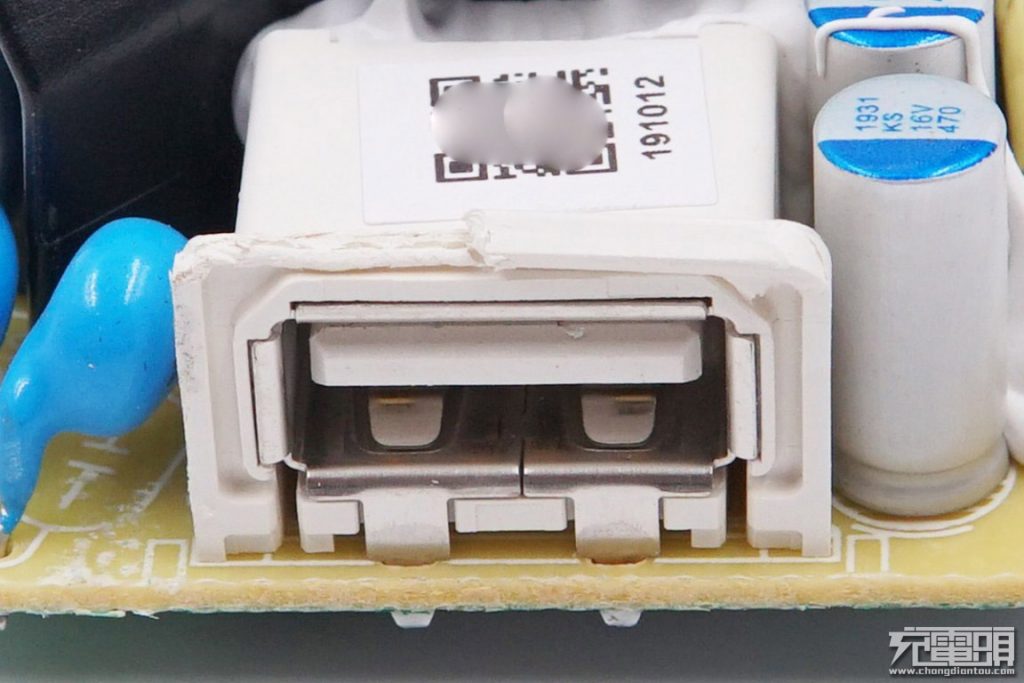

輸出側USB-A接口居中設計，定制接口，采用塑料防塵罩，左側為兩顆Y電容，右側為兩顆固態濾波電容。
USB-A接口下面有兩個固定焊腳。
兩顆固態濾波電容，規格均為16V 470μF。
兩顆輸出抗干擾電容為串聯方式。
PCB板背面初級和次級之間鏤空設計，并插入塑料絕緣板，起到加強絕緣的效果。
輸入采用四顆二極管橋式整流，絲印RS3MBF。
初級主控芯片來自立锜科技，絲印6C=L2H，型號為RT7753GCV。
立锜RT7753GCV詳細規格資料。
初級主控開關MOS管由杭州士蘭微電子提供，型號SVF65R950CMJ/D，NMOS，采用TO-252-2L封裝。
士蘭SVF65R950CMJ/D詳細規格資料。
1009光耦，用于調節反饋輸出電壓。
次級同步整流控制器為立锜科技RT7220B。
立锜科技 RT7220B 資料介紹。
次級側采用Vanguard威兆的同步整流MOS管，型號VS6410AS，耐壓60V，5V邏輯電壓驅動。
Vanguard威兆VS6410AS詳細規格資料。
快充協議芯片采用立锜科技的RT7203T，RT7203T是一款可編程的集成了快充協議的控制器，并且內建反饋環路，ADC，溫度檢測，CC/CV控制，內置處理器為不同的專有協議提供支持，這顆控制器專為高功率密度的開關電源設計，可通過固件編程操作對保護設置進行修改。功能非常強大。
立锜RT7203T詳細規格資料。
全部拆解完畢。
充電頭網拆解總結
vivo最新推出的這款FlashCharge 2.0快充充電器風格較之前的原裝充電器而言有較大區別，機身更為修長。機身外殼采用的是白色阻燃PC材質，啞光處理，耐刮且不沾指紋。性能方面，除了支持vivo最新的FlashCharge2.0快充之外，還支持QC2.0快充協議，可兼容vivo老款機型18W快充。
充電頭網拆解發現，這款充電器內部采用了全套立锜快充解決方案，并采用了士蘭微電子的初級開關管以及威兆半導體的次級同步整流MOS管，主要元器件均來自業內知名半導體企業。同時，內部元器件布局有序、緊湊，并在變壓器周邊采用了大量的注膠處理，加強散熱，避免在大功率輸出時出現局部過熱。
