插線板是人們日常生活中不可缺少的東西，隨著PD快充技術的發展，插座與快充相結合的衍生品不斷推出。但奇怪的是即便是65W級快充發展如此迅猛，快充插座的主流功率仍停留在20W左右，對消費者來說可選的65W快充插座非常的少。
不過近期充電頭網就拿到了TORRAS圖拉斯一款65W多口插線板，由鵬元晟高科技股份有限公司設計生產，造型十分的新潮獨特，下面就對其進行詳細拆解給各位小伙伴參考參考。
這款插座配備了時下熱門的2C1A接口，分別支持65W、20W和18W快充，可以滿足筆電和手機同時快充，同時整體的兼容性也很好。下面就來看看這款產品具體做得如何。
一、圖拉斯65W快充插座外觀

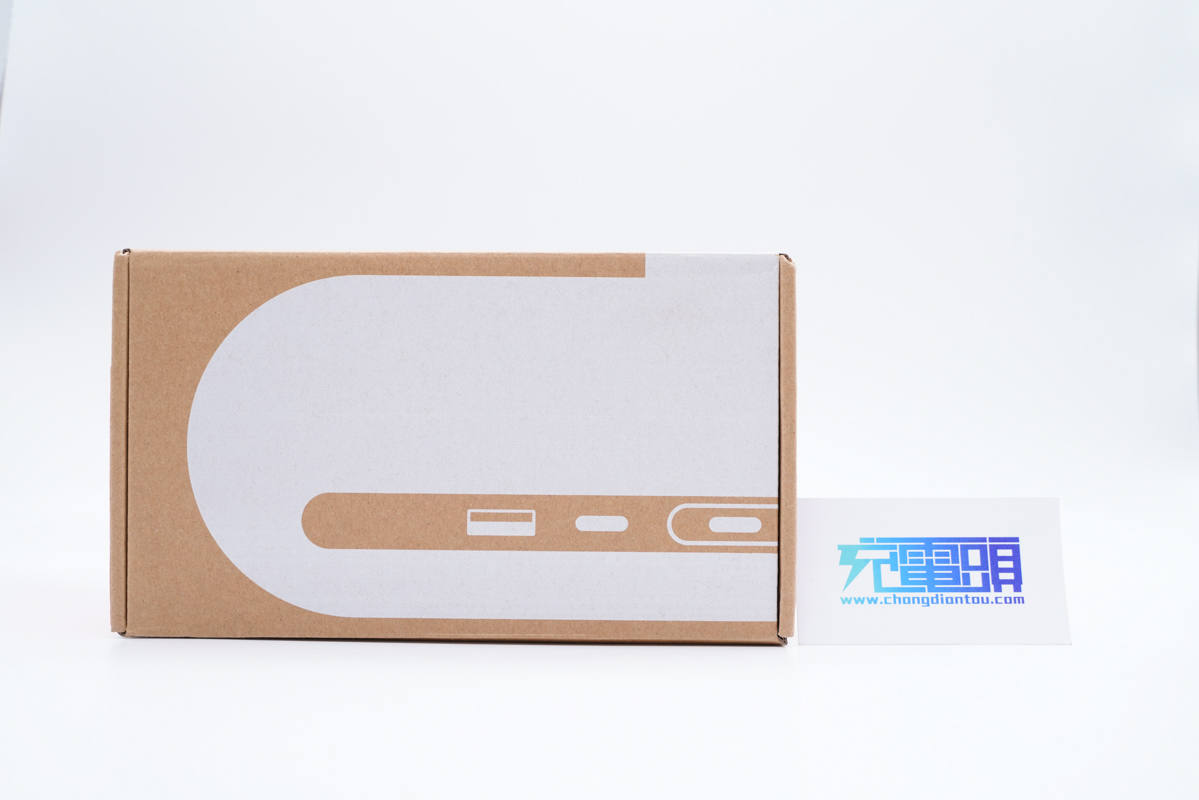

產品采用牛皮紙盒包裝，頂部印有產品機身前端外觀簡圖。
盒子正面印有Power cloud字樣，

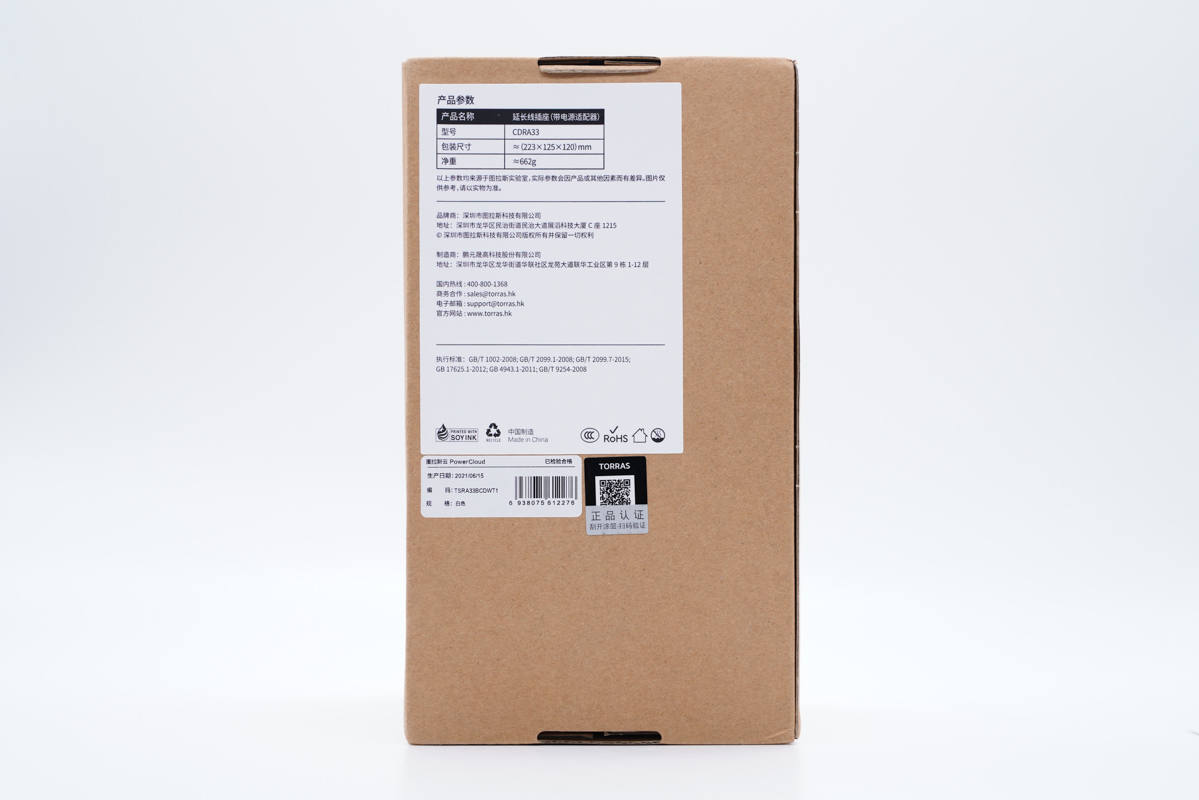

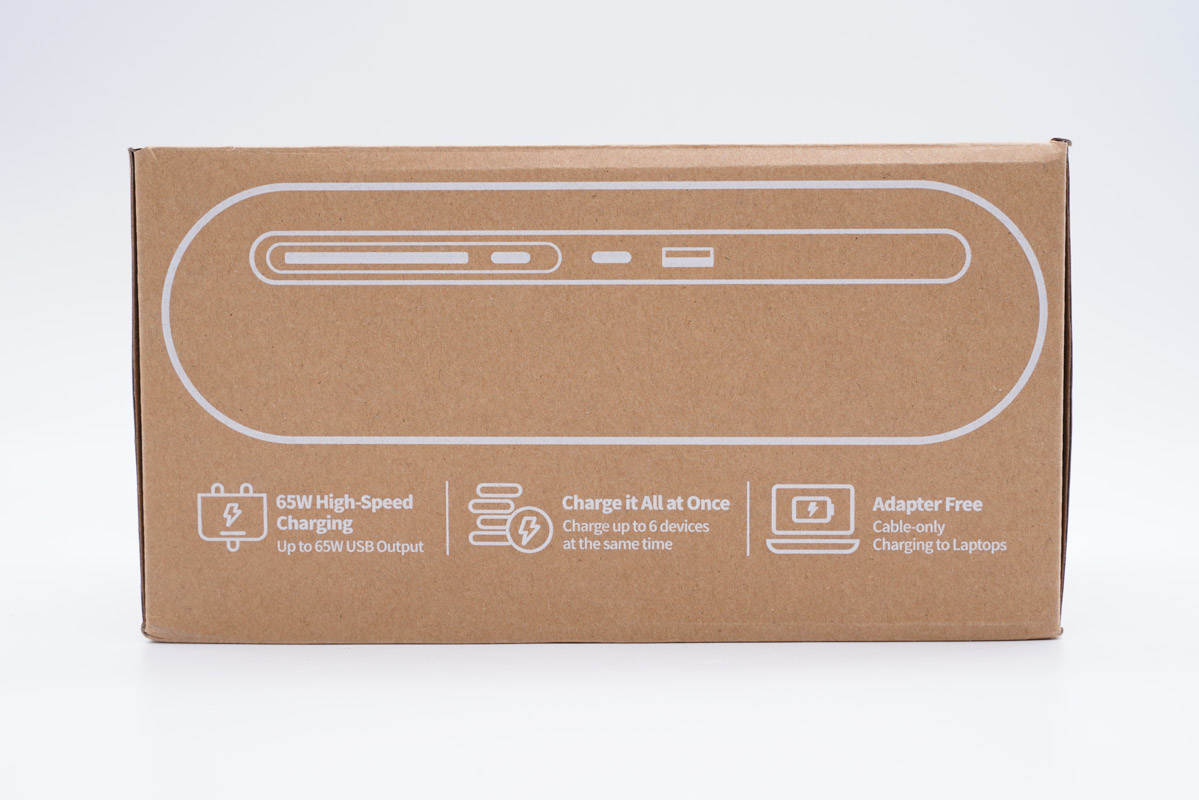

背面印有產品簡圖和三大賣點標識。
底部貼有產品信息貼紙。

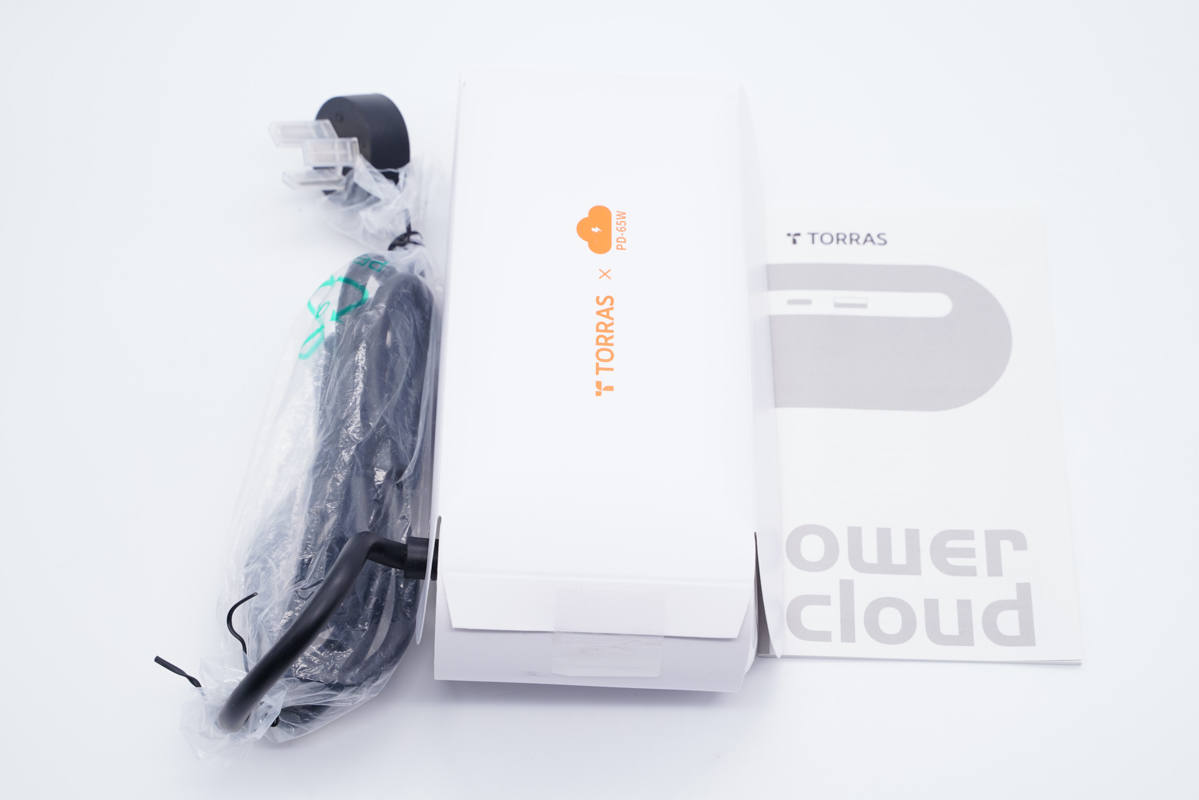

包裝內含插座和說明書，插座機身放在白紙盒里，電源線則使用塑料袋裝。

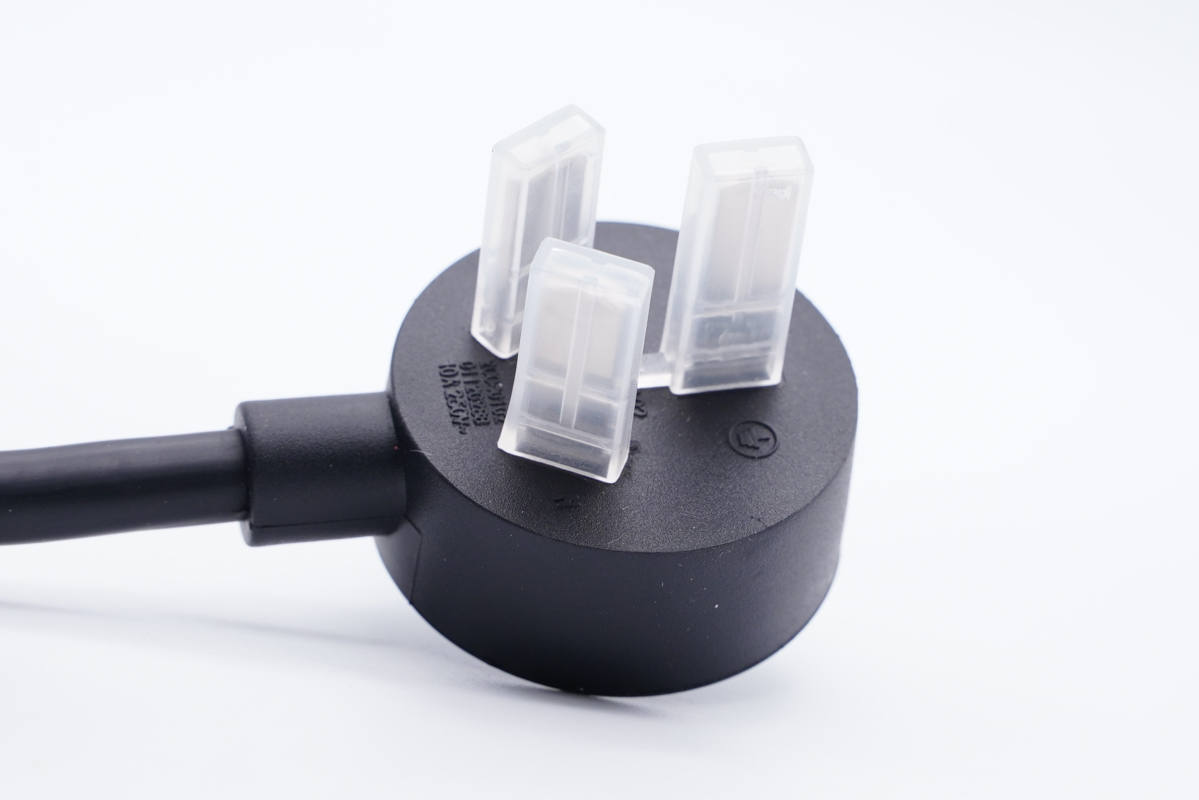

插頭插腳套有塑料殼保護。

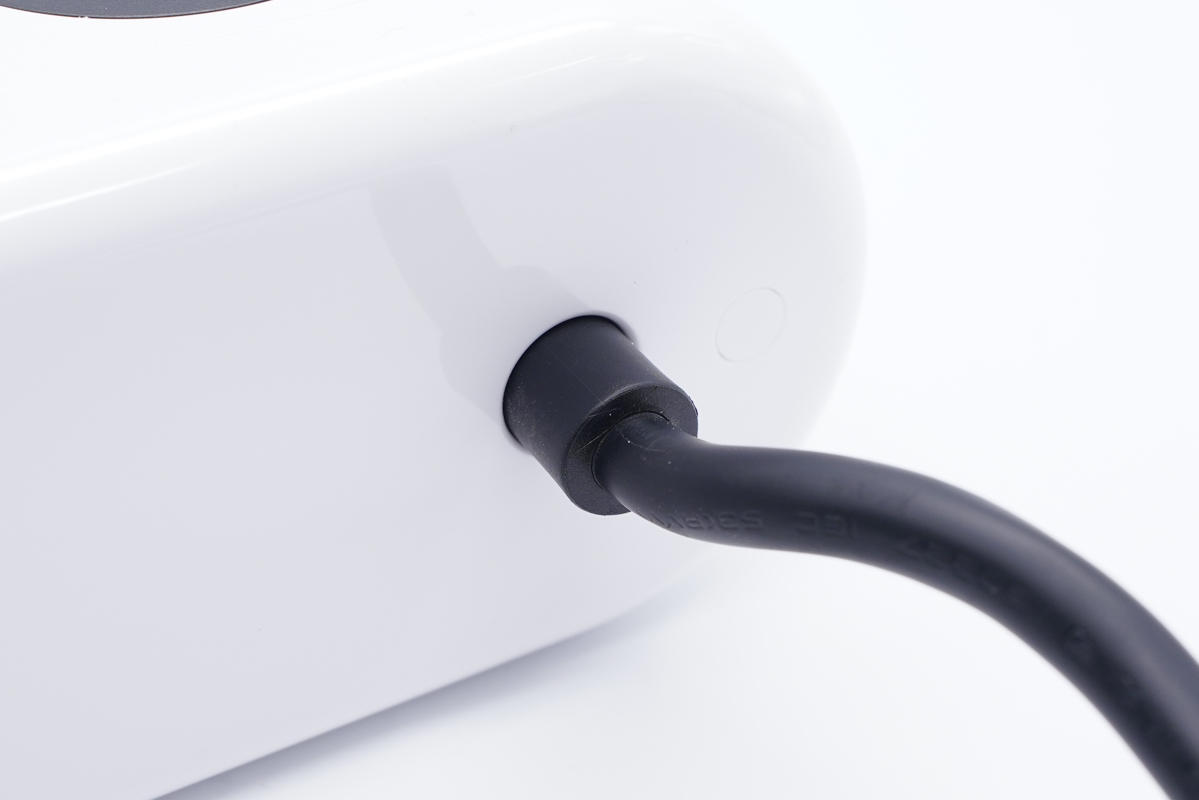

電源線和機身交界處設有膠套抗彎折。

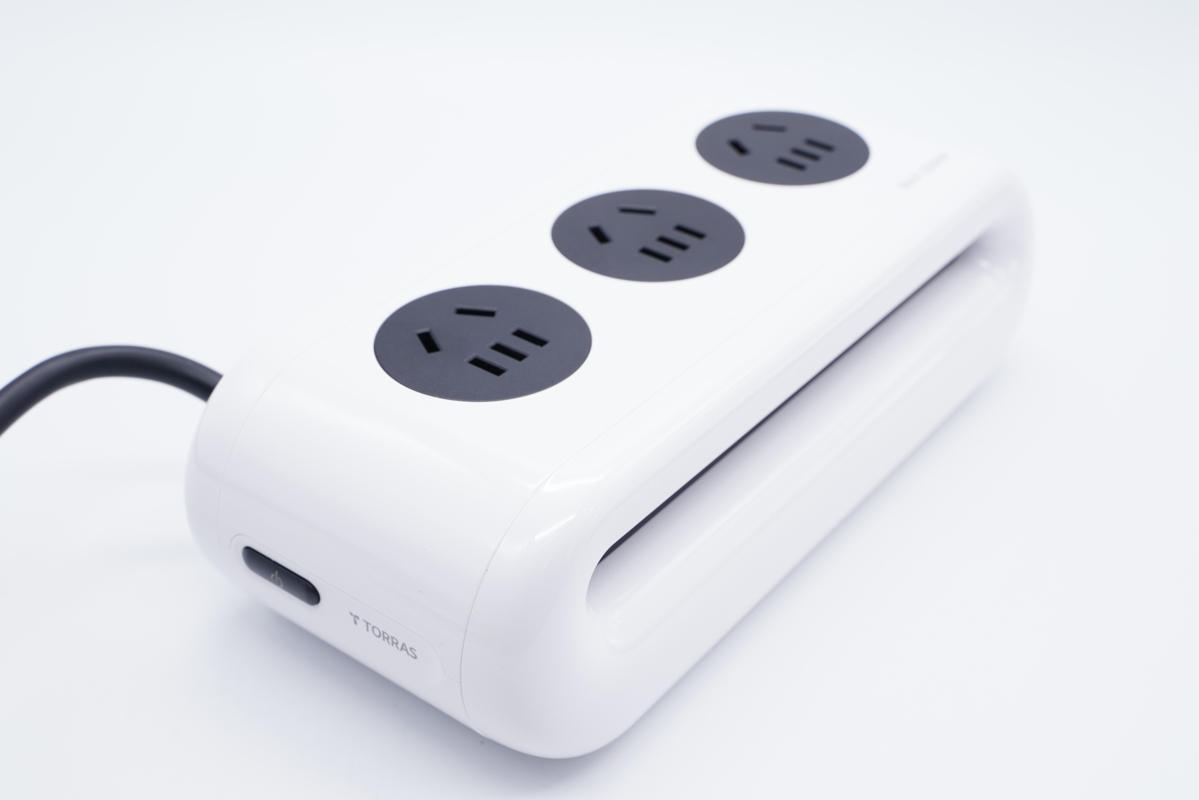

插座機身殼黑白配色，白色外殼表面高光亮面處理，機身前后兩側均設計得十分圓潤，觸摸手感好。

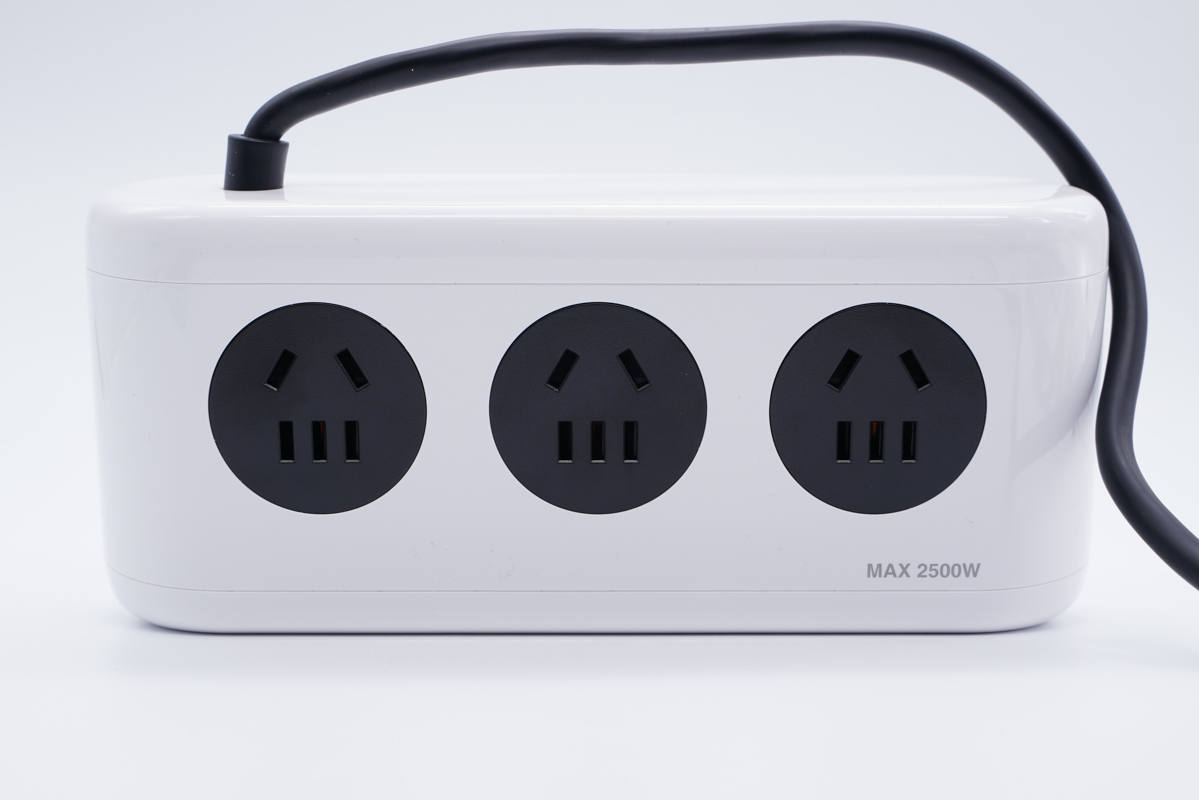

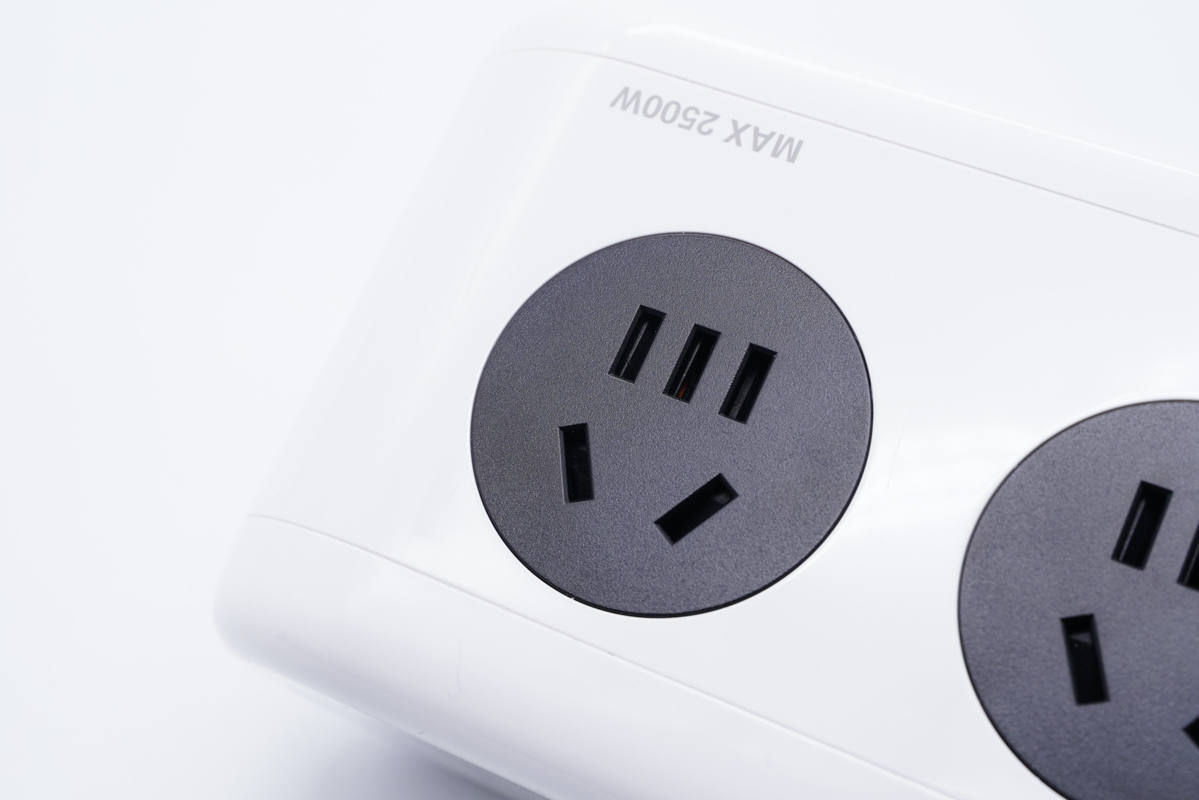

機身頂面設有三個3+2新國標插口，右下角印有MAX 2500W字樣，表明最大承載功率。
AC插口內置安全門，防止異物進入，避免小朋友誤觸。

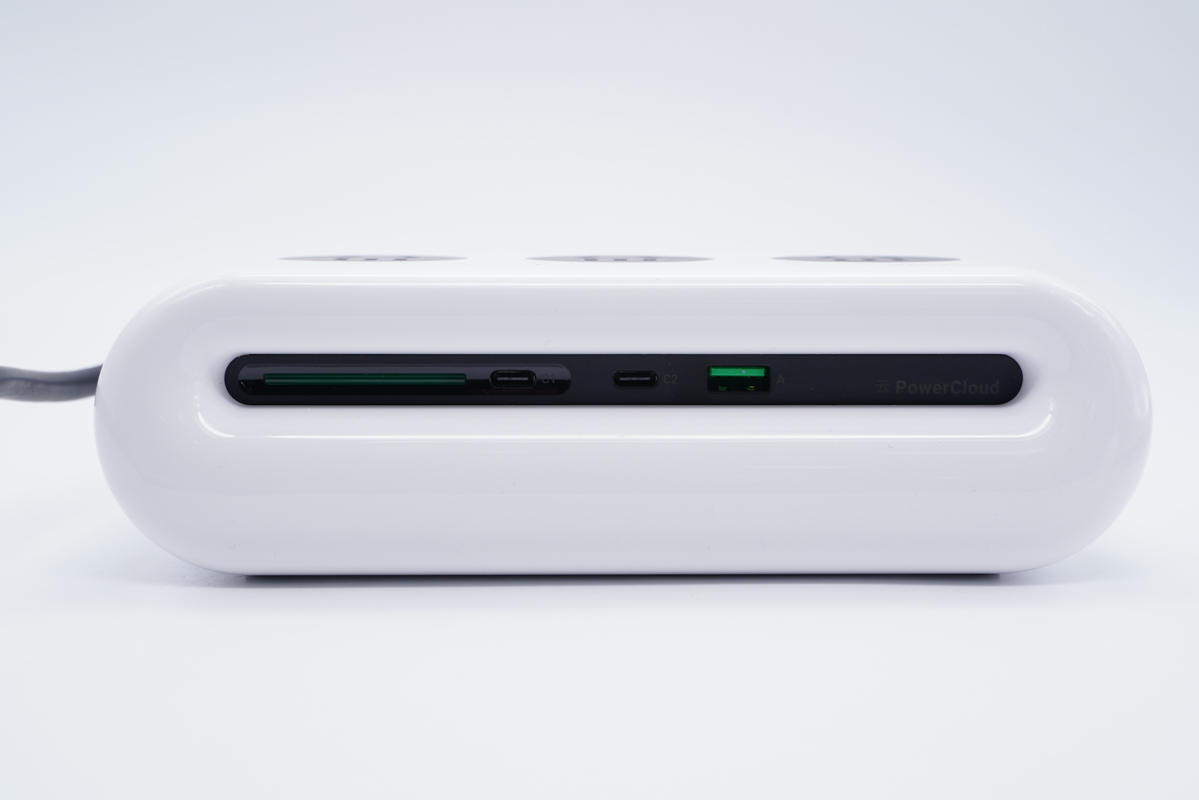

機身前端設有凹槽，凹槽內設有LED燈和2C1A三個USB接口。

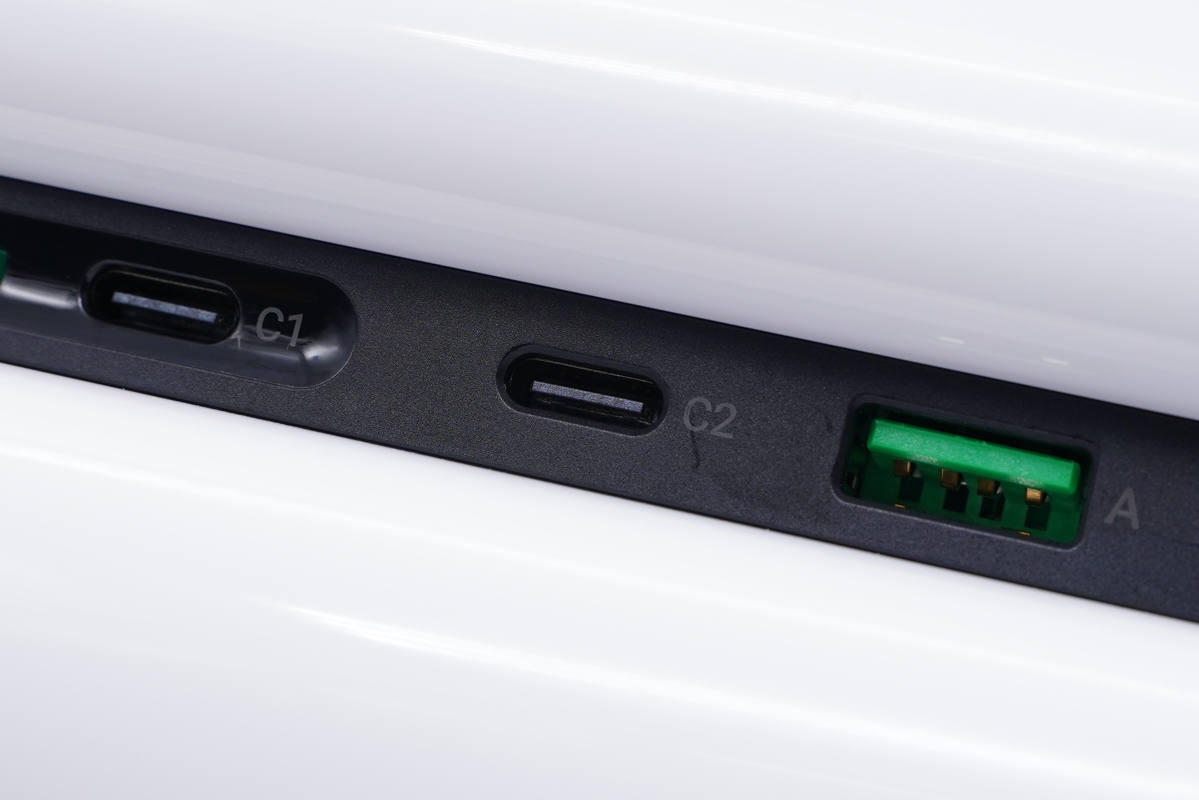

兩個USB-C接口旁印有C1和C2區別標識。

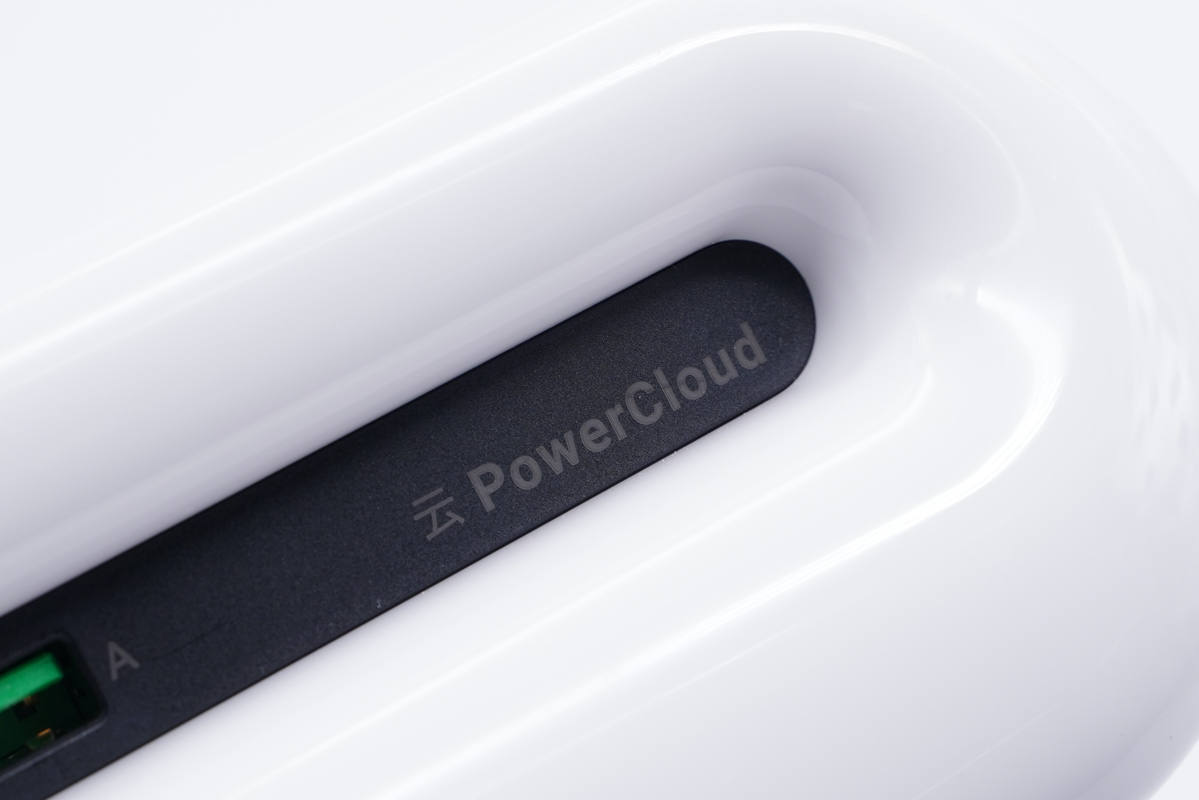

最右側還印有云PowerCloud字樣。

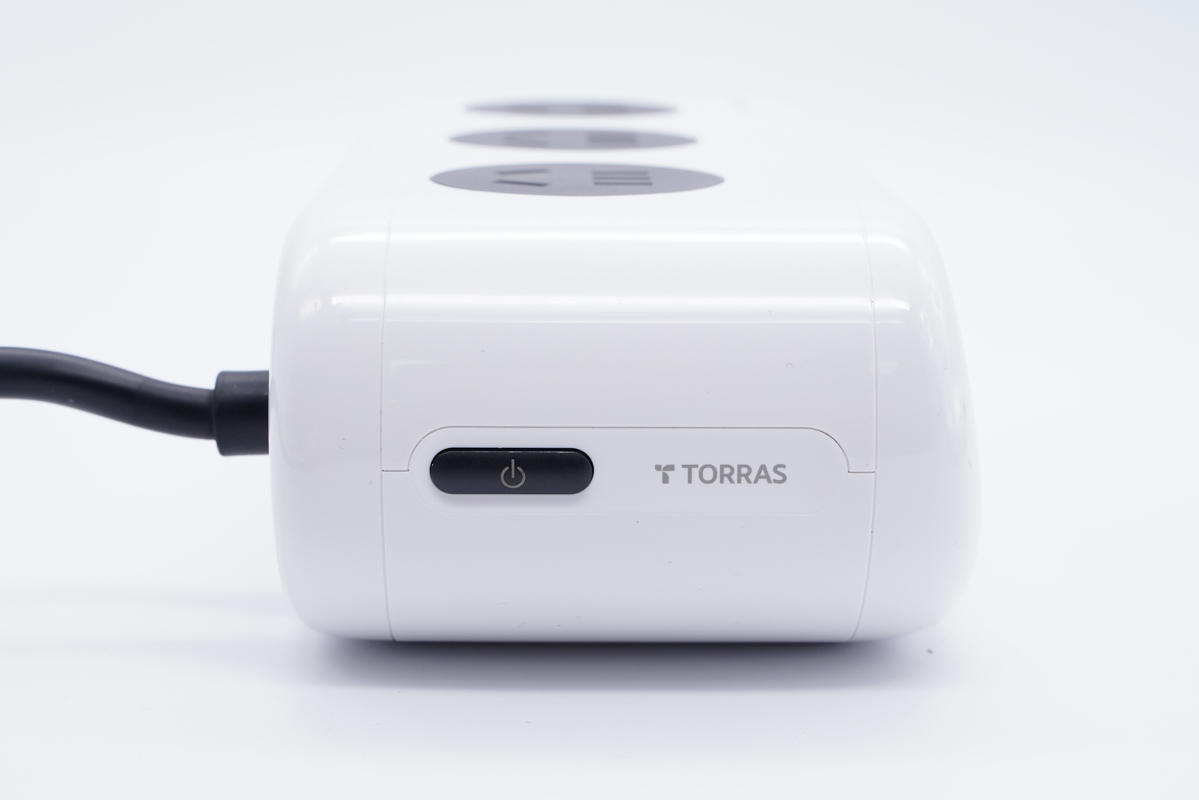

右側設有黑色電源鍵，旁邊是TORRAS品牌logo。

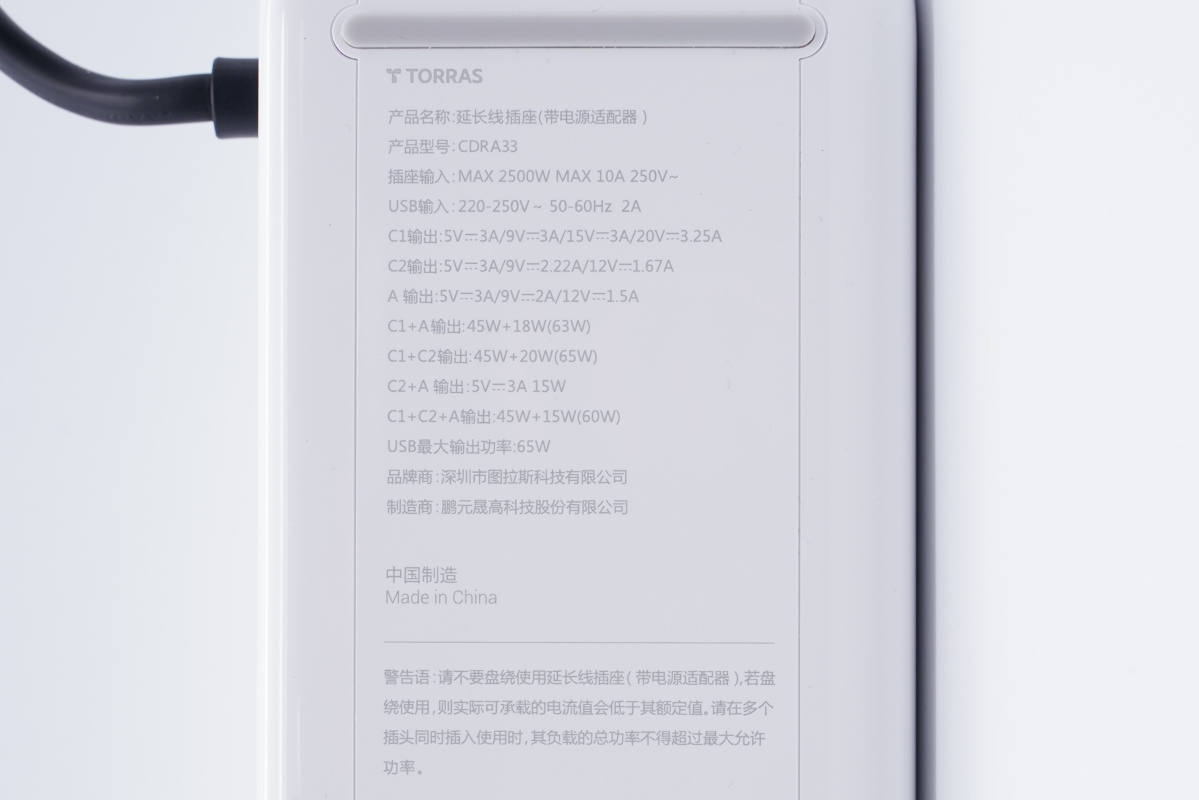

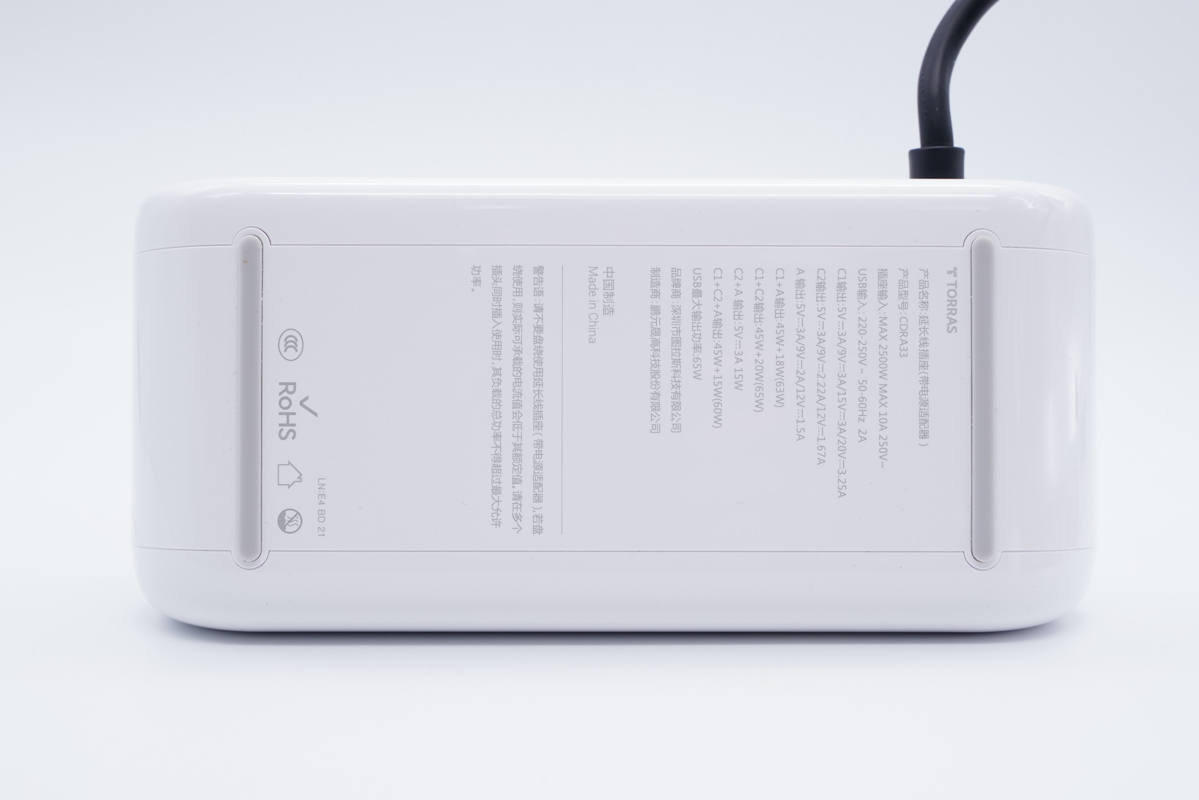

底部外殼上印有產品參數，兩側設有防滑膠墊。
產品名稱：延長線插座（帶電源適配器）
產品型號：CDRA33
插座輸入：MAX 2500W，MAX 10A 250V~
USB模塊輸入：220-250V~50/60Hz 2A
輸出：
C1：5V3A、9V3A、15V3A、20V3.25A
C2：5V3A、9V2.22A、12V1.67A
A：5V3A、9V2A、12V1.5A
C1+C2：45W+20W（65W）
C1+A：45W+18W（63W）
C2+A：5V3A 15W
C1+C2+A：45W+15W
USB最大輸出功率：65W
品牌商：深圳市圖拉斯科技有限公司
制造商：鵬元晟高科技股份有限公司
產品已經通過了CCC認證和RoHS認證。

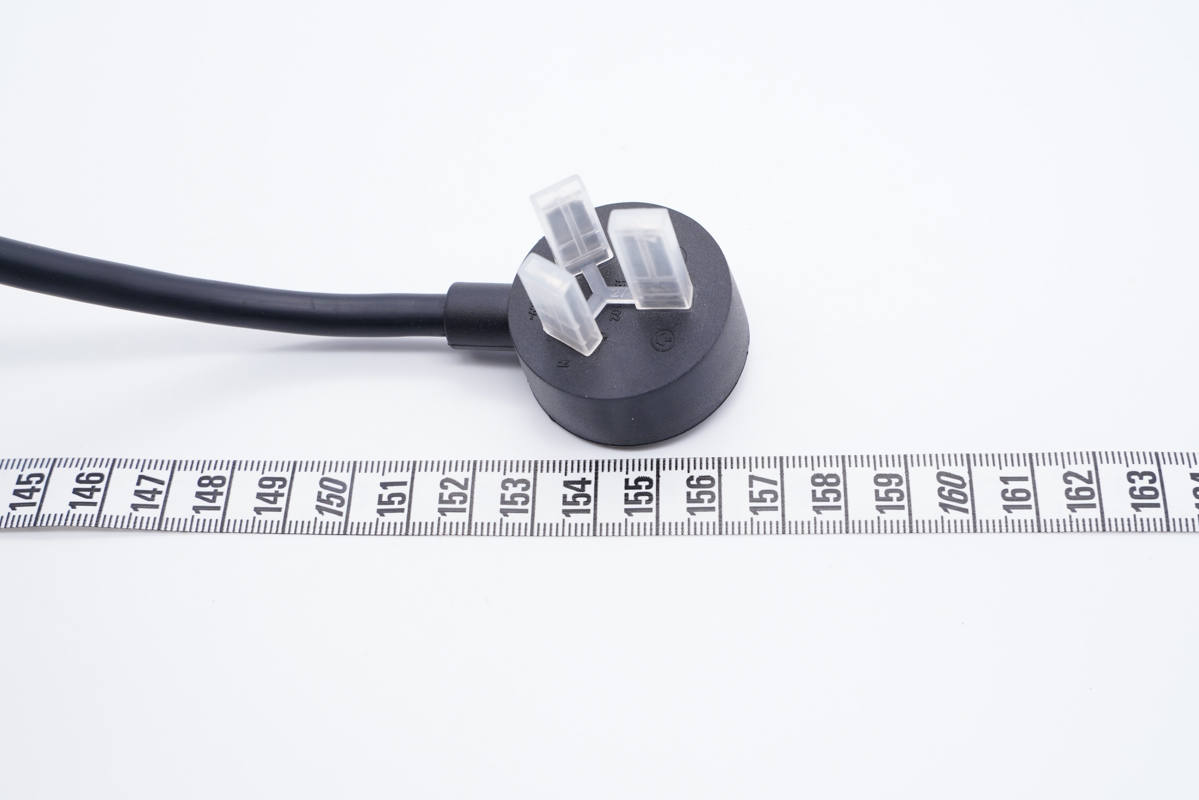

測得電源線長度約為156cm。

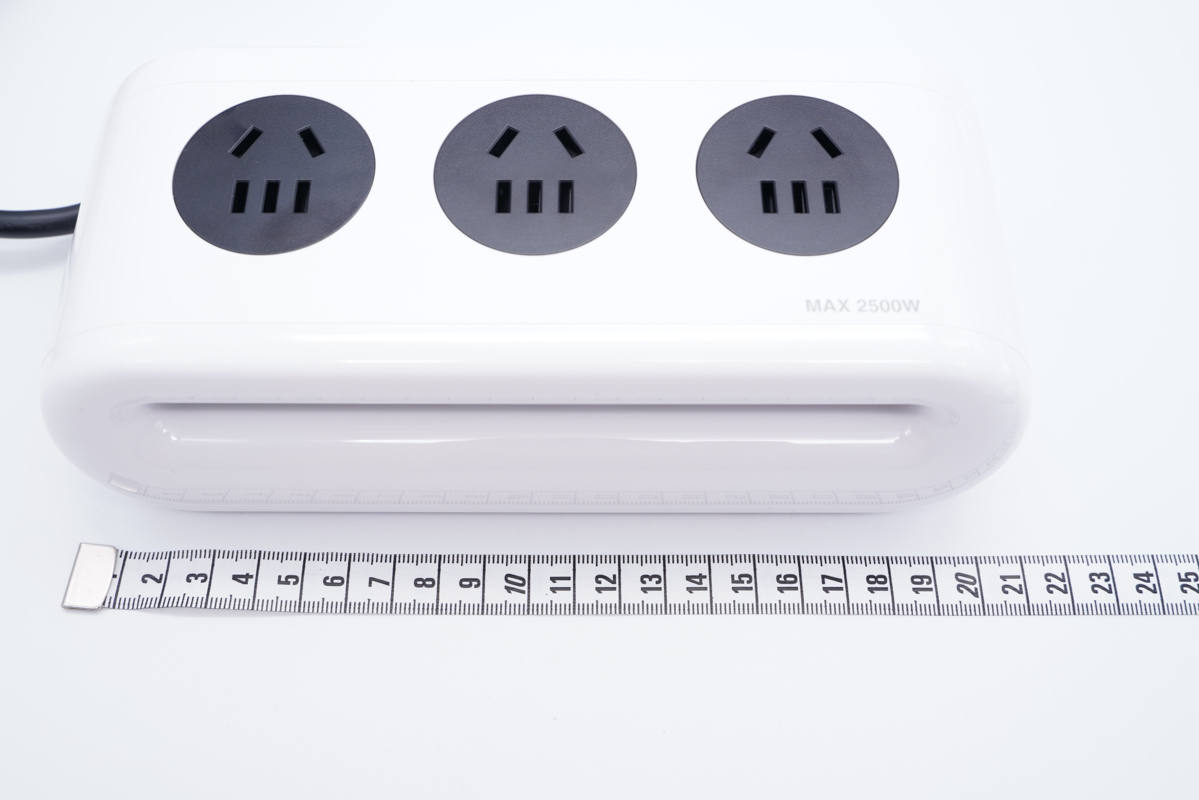

插座機身長度為21cm。

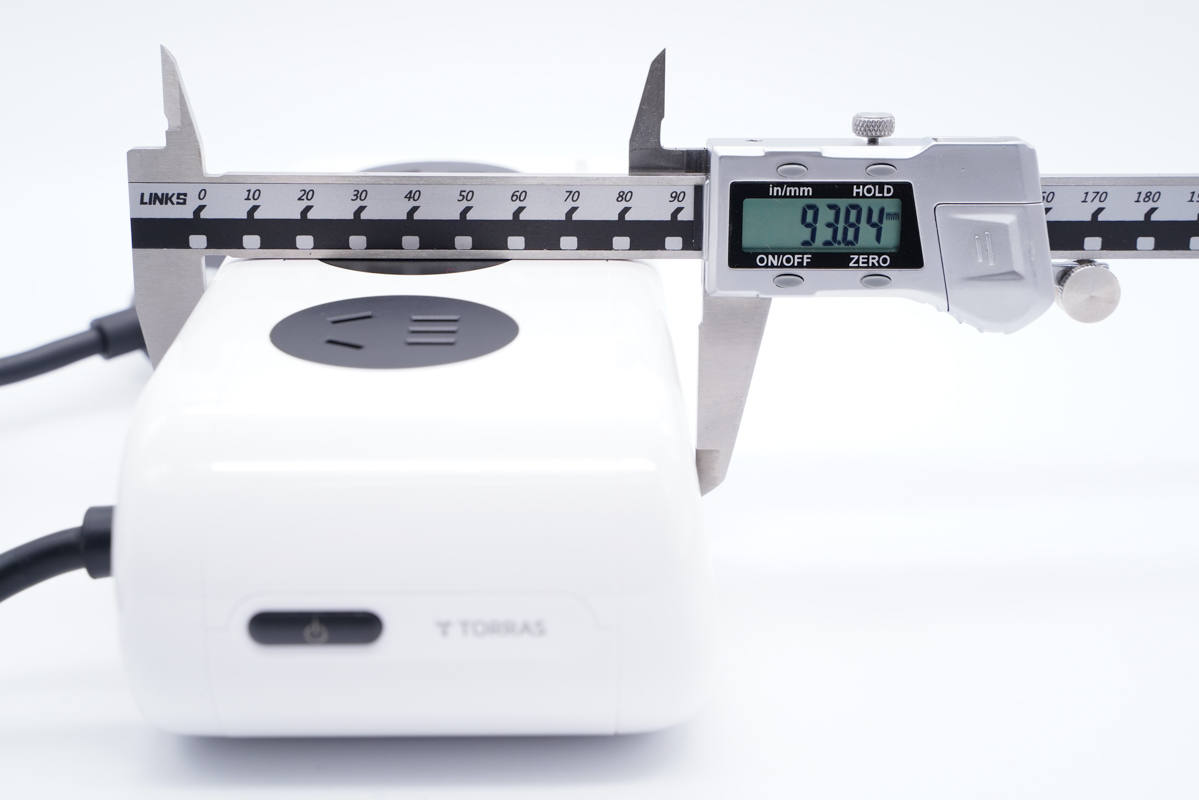

寬度為93.84mm。

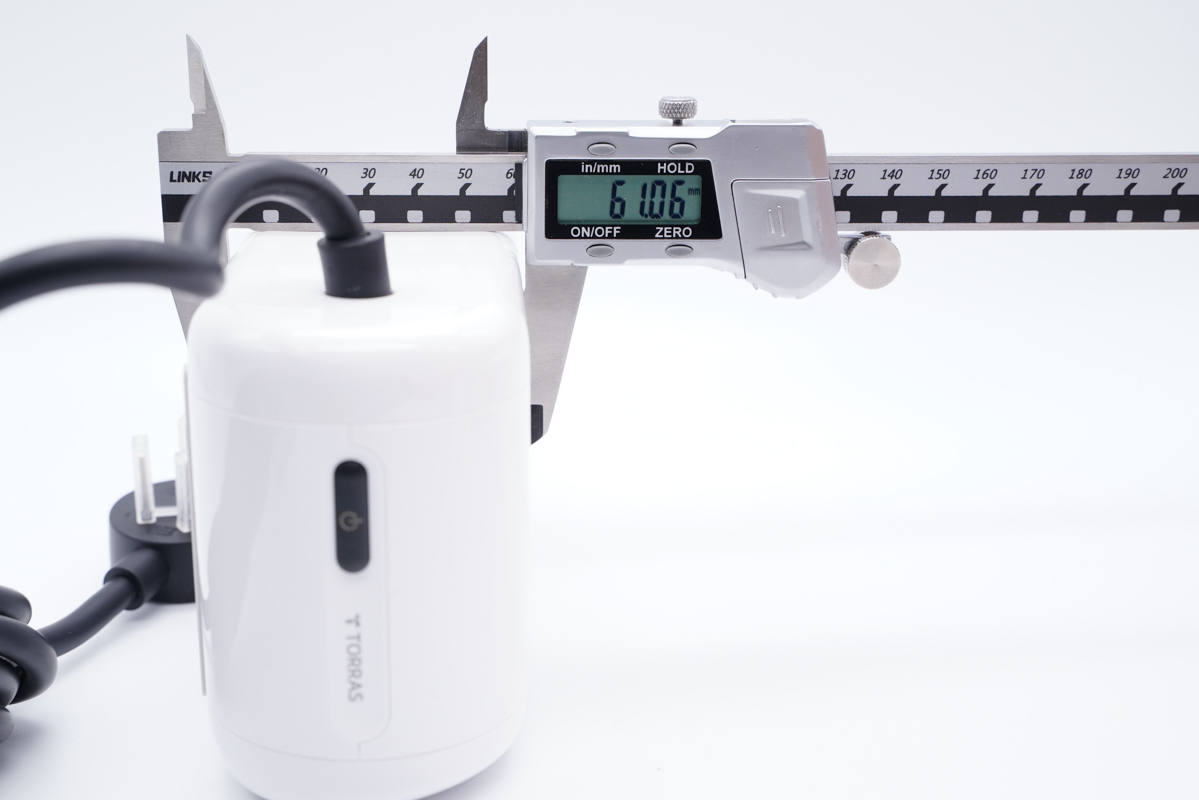

厚度為61.06mm。

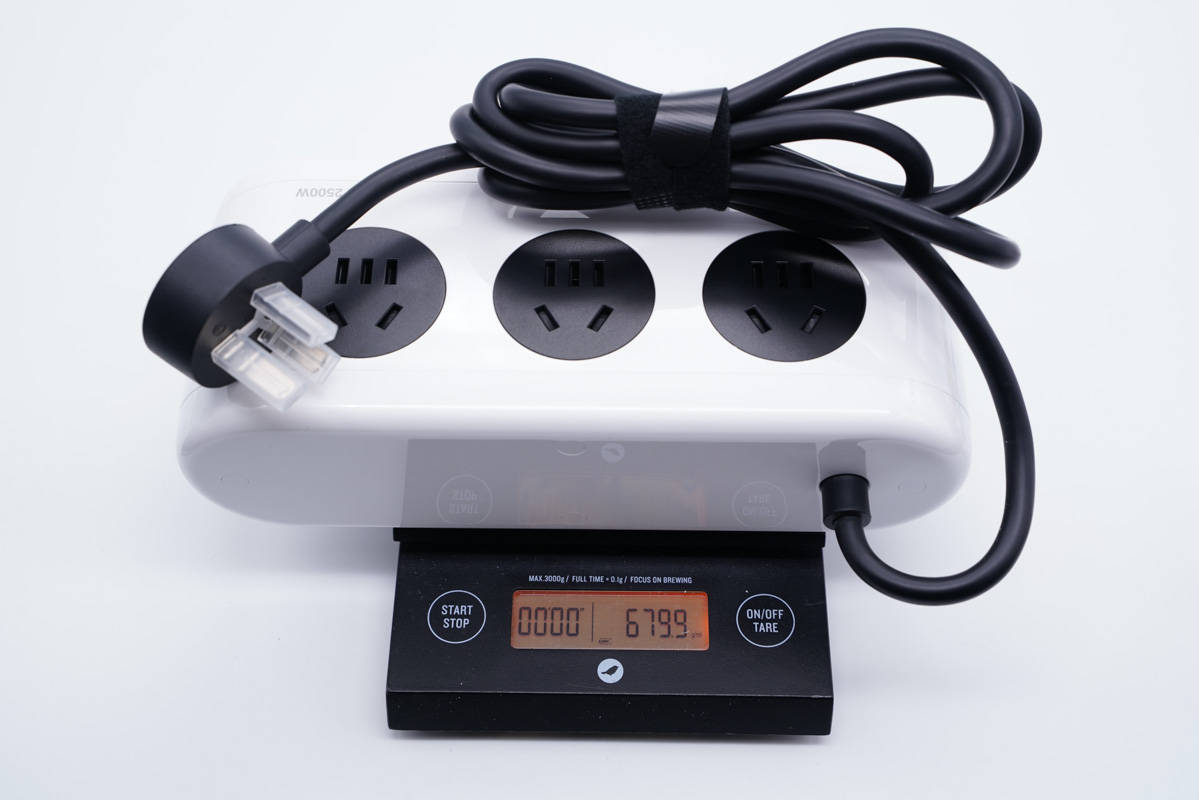

總重量約為680g。

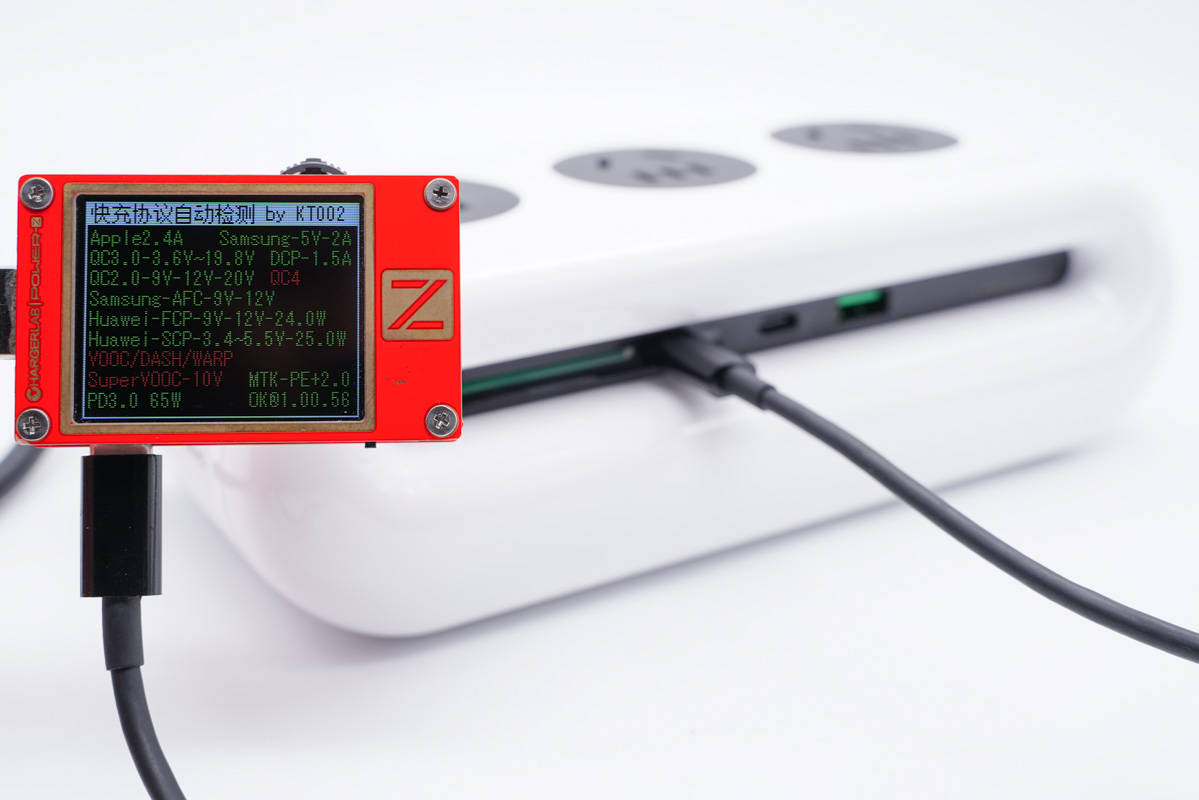

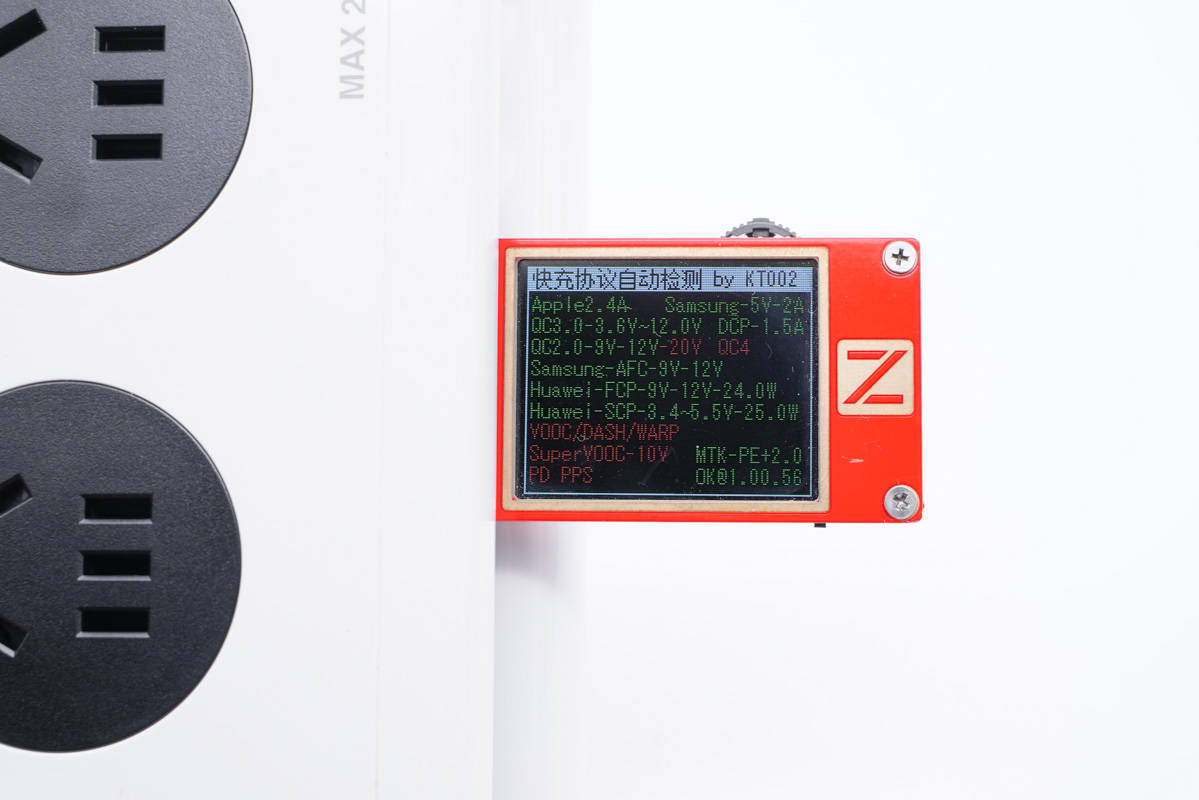

使用ChargerLAB POWER-Z KT002測得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0多個快充協議。

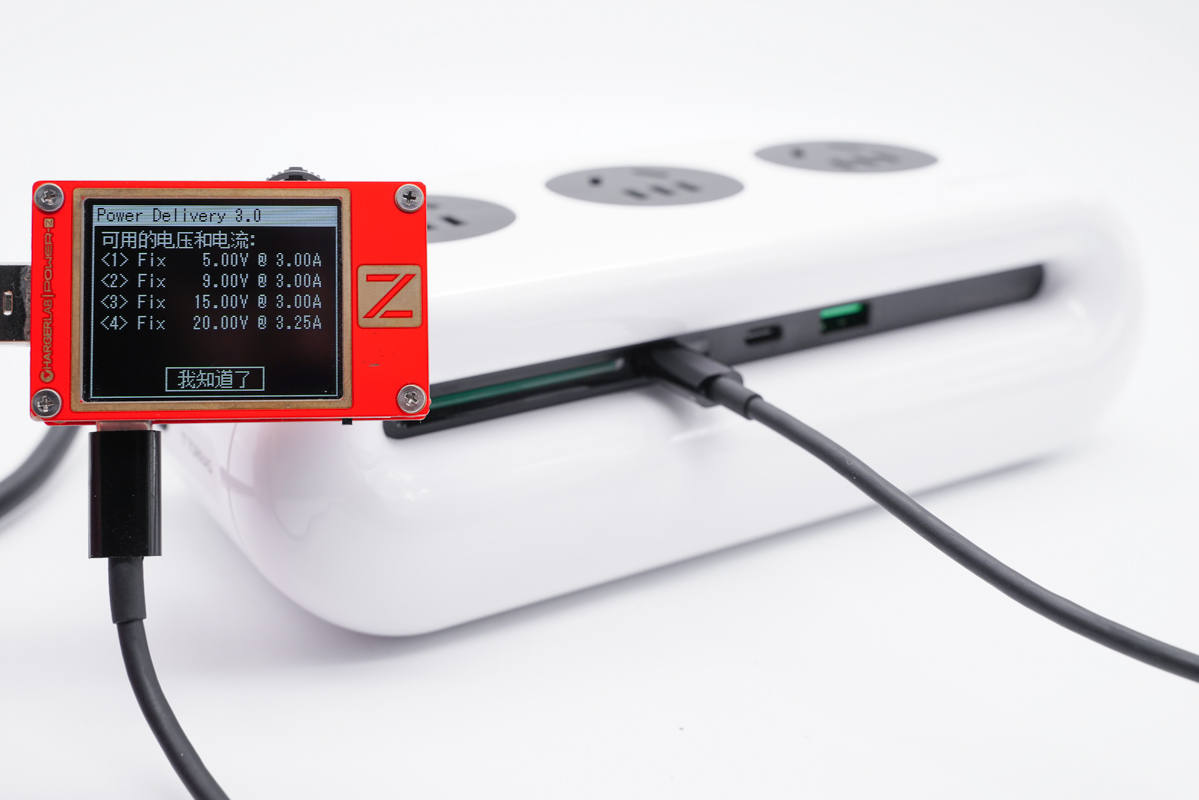

此外PDO報文顯示C1口還具備5V3A、9V3A、15V3A、20V3.25A五組固定電壓檔位。

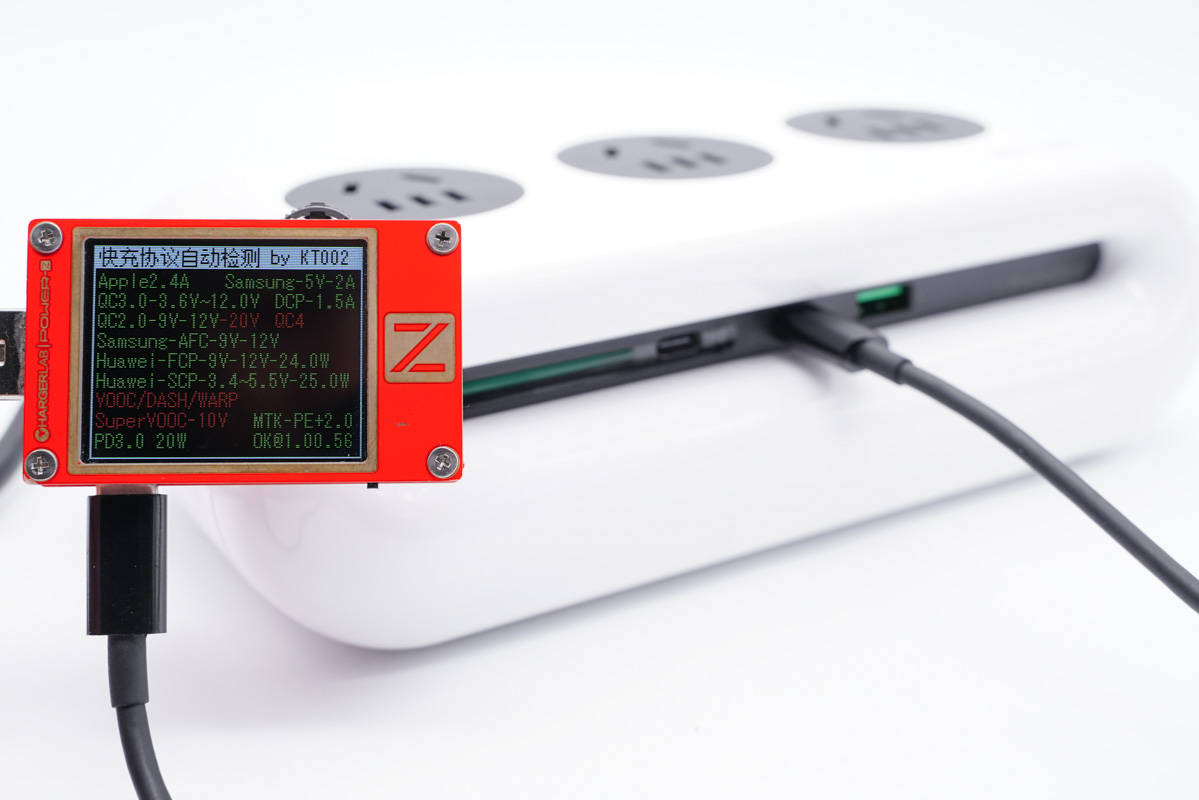

另外測得C2口兼容協議和C1口的相同。

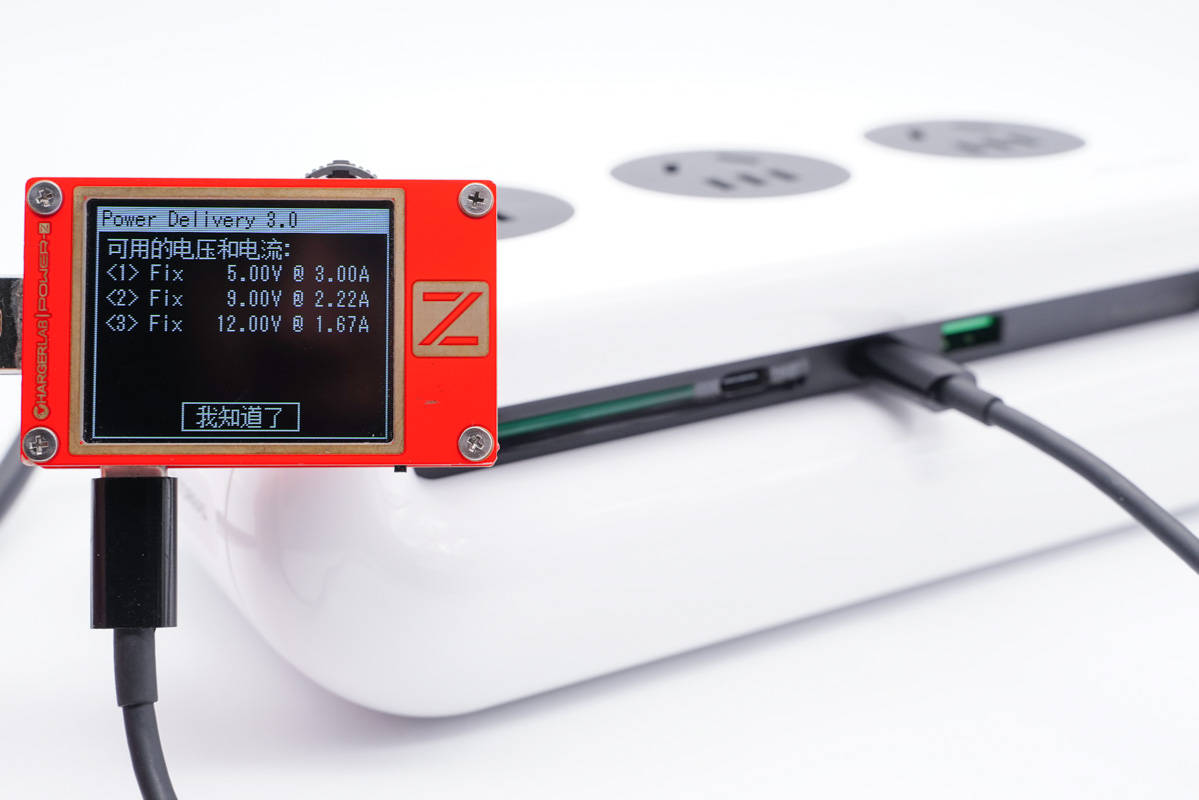

PDO報文顯示C2口具備5V3A、9V2.22A、12V1.67A三組固定電壓檔位。
最后測得A口支持QC2.0/3.0、AFC、FCP、SCP、PE2.0快充協議。
二、圖拉斯65W快充插座拆解

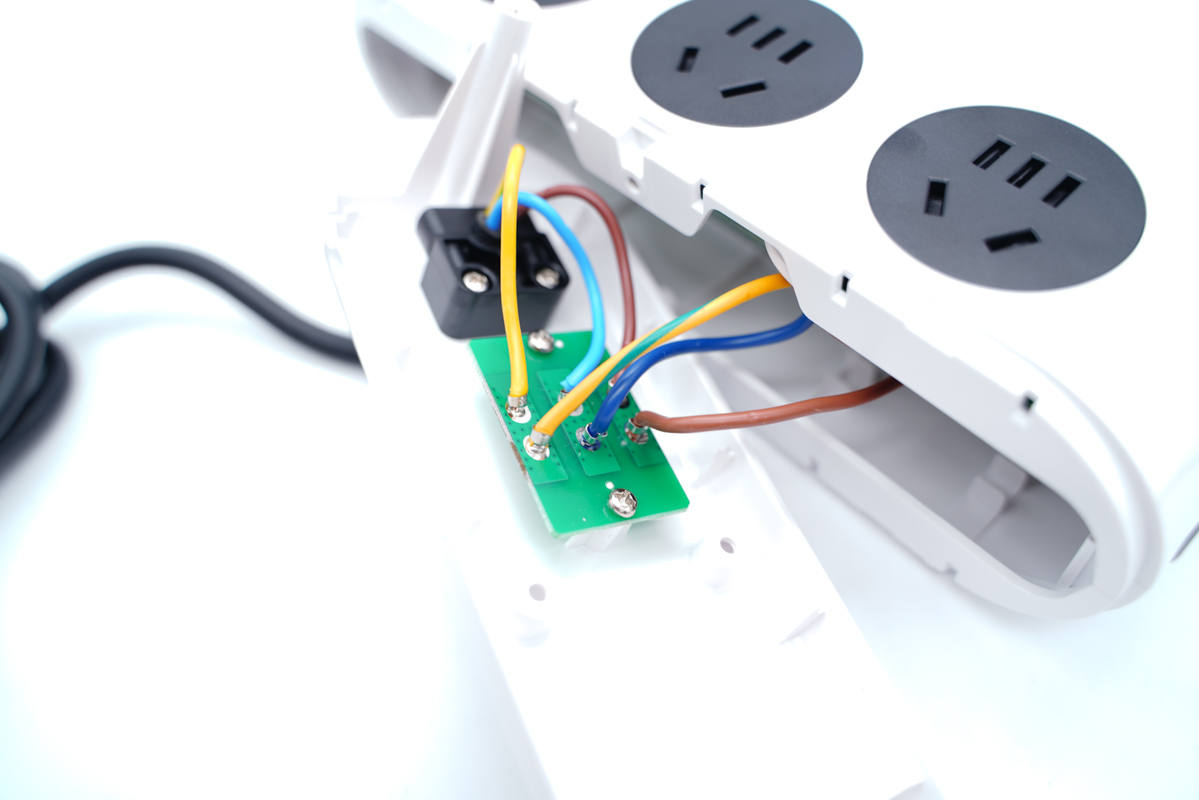

將機身背面外殼拆開，電源線和AC插口導線焊接在轉接小板上，小板使用螺絲固定。

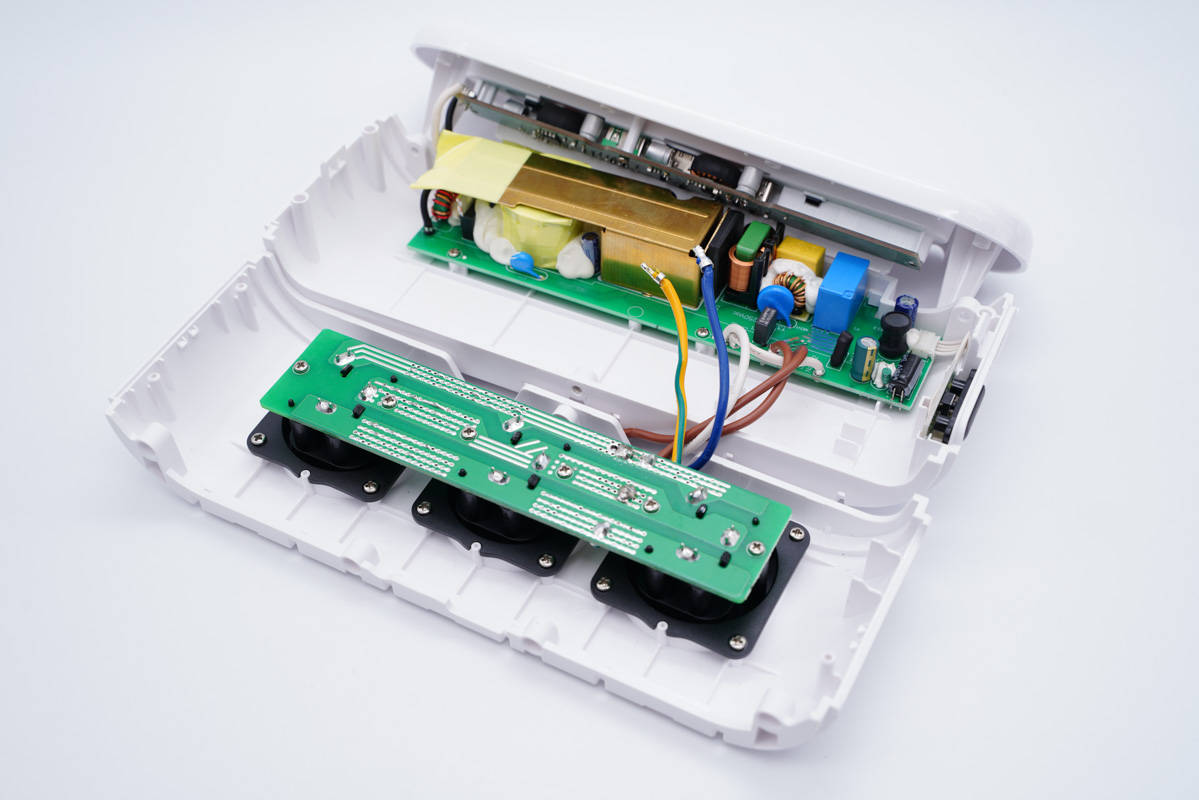

將主體機身殼打開。

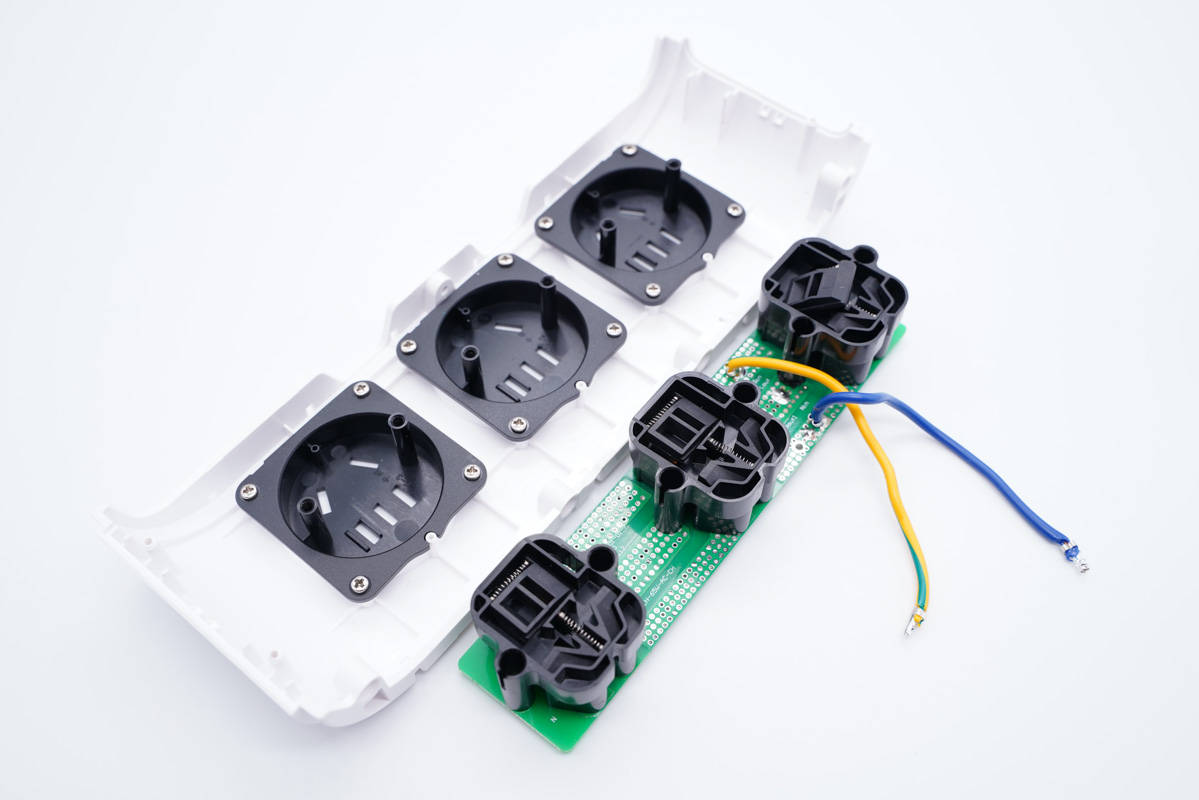

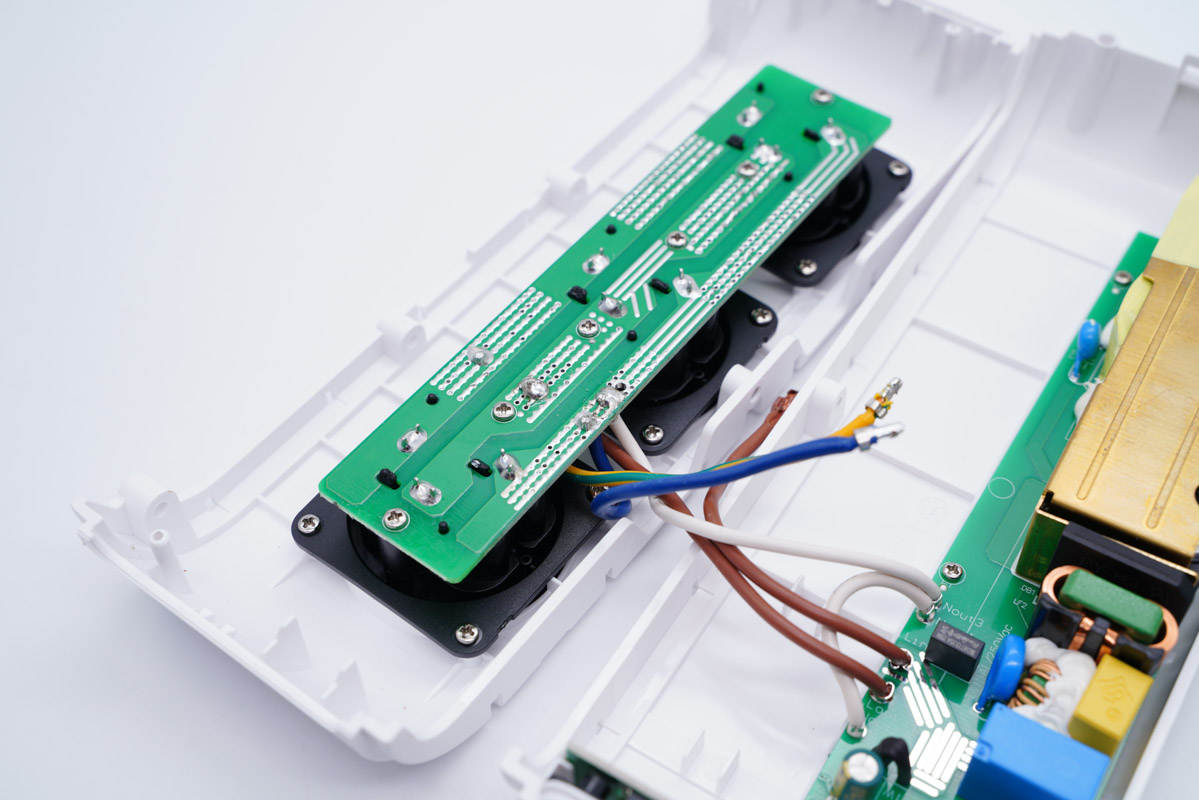

三個AC插口的金屬片焊接在小板上，板子使用螺絲固定在外殼內部，黑色塑料殼也是使用螺絲固定。

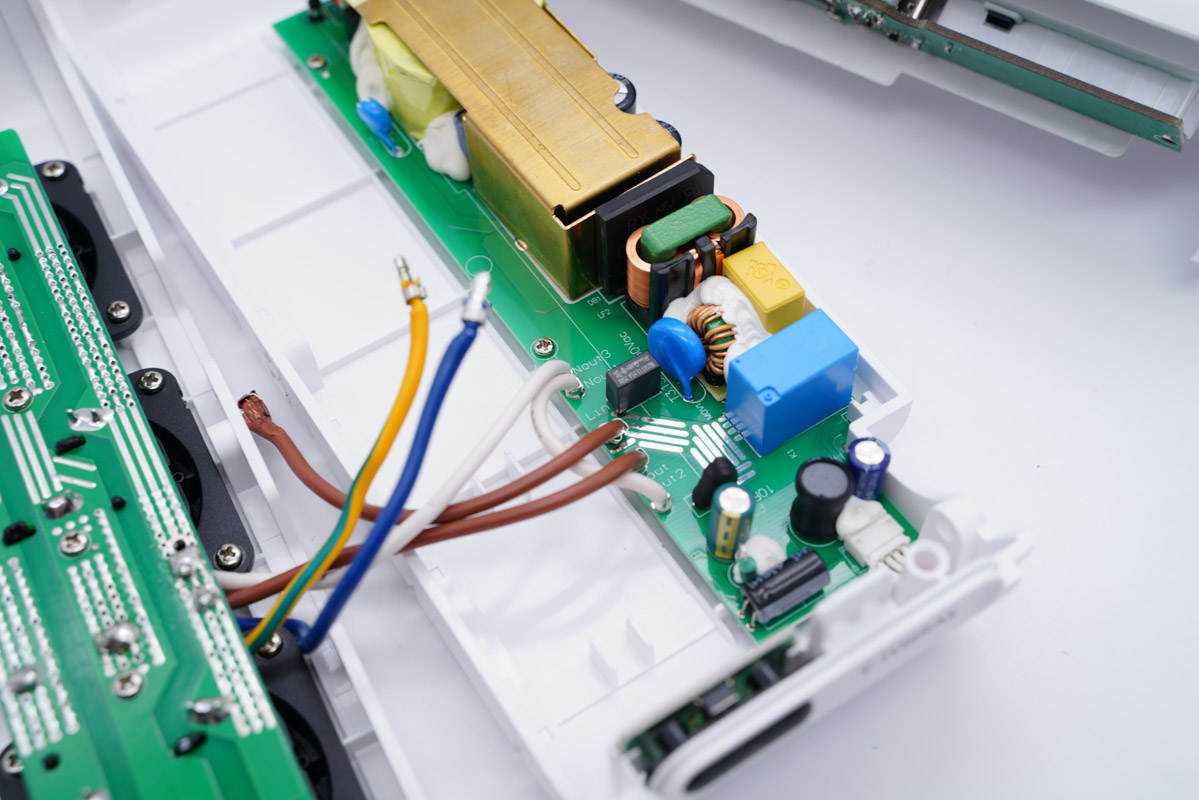

充電器模塊通過兩根褐色導線連接AC插口PCB板取電。

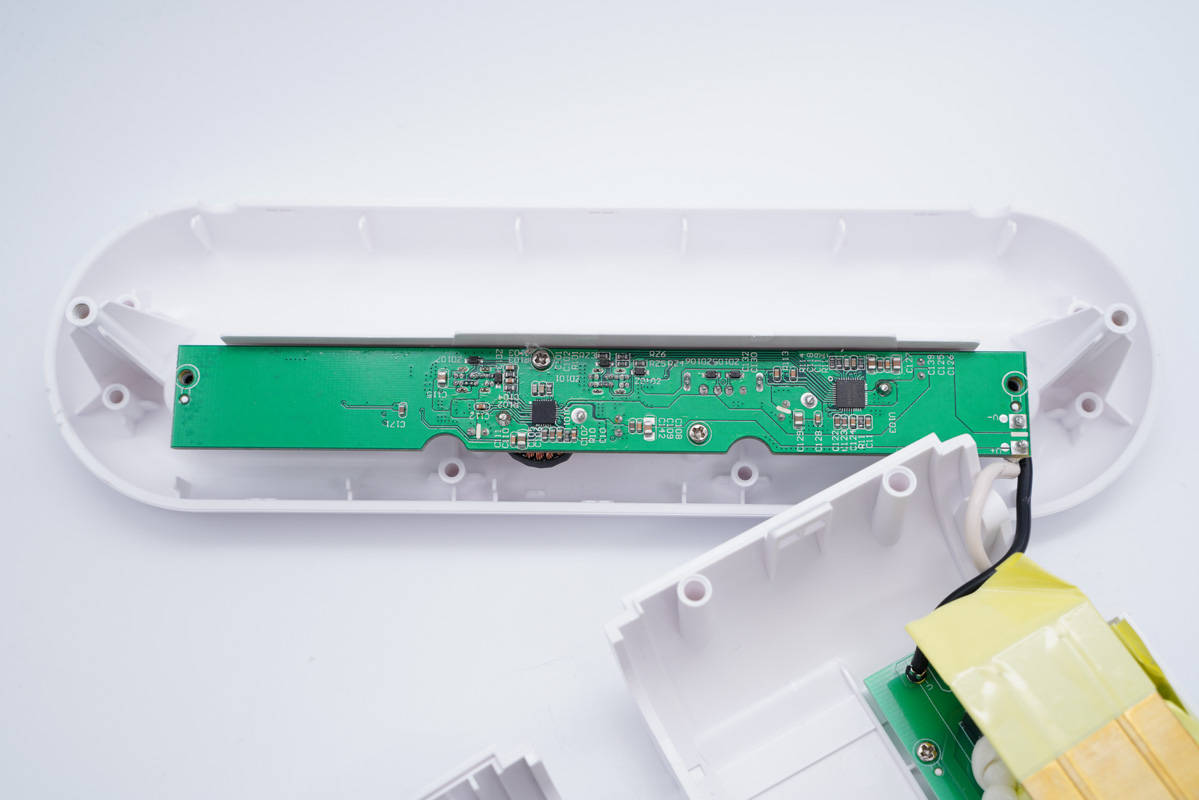

輸出端PCB板固定在前端外殼上。
AC模塊PCB板拆下，電路板上焊接有插座模塊。

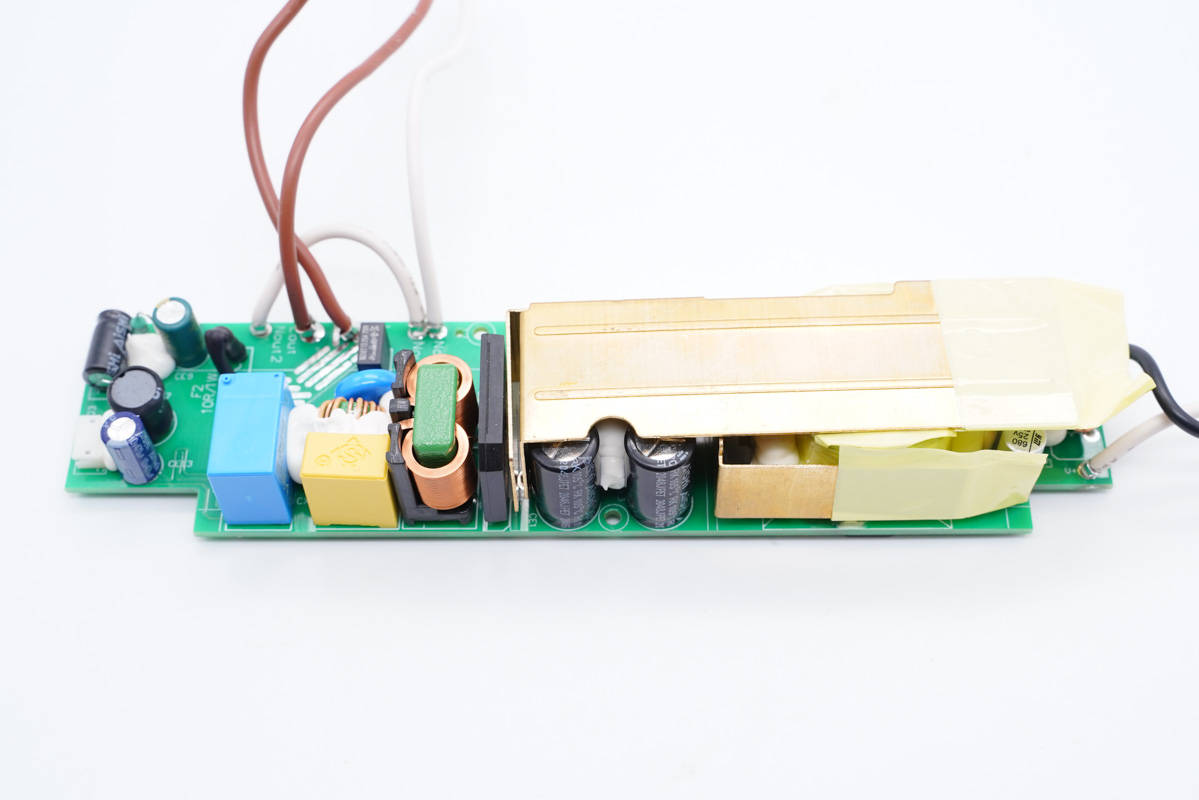

充電器PCB板左側設有繼電器用于電路開關，右側配有黃銅散熱片幫助整流橋、初次級MOS管等散熱。

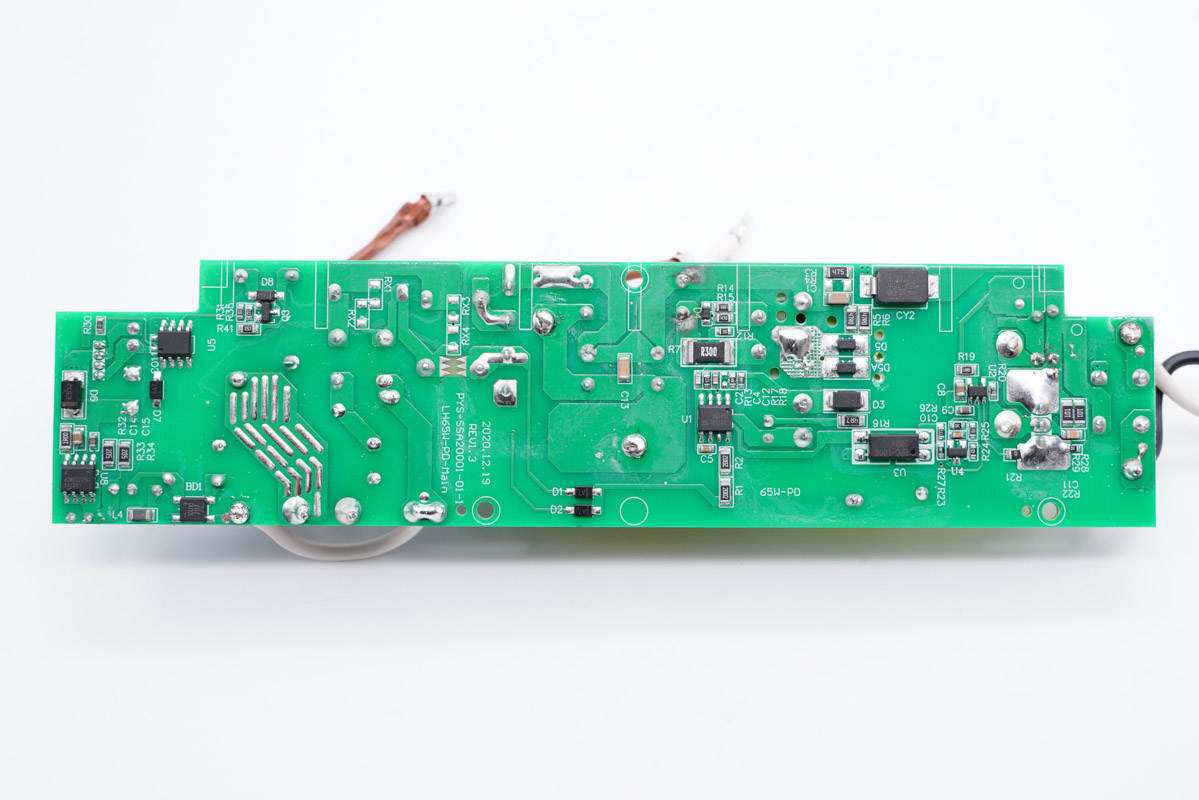

板子背面一覽，左側設有繼電器電路控制芯片，右側設有開關電源初次級控制器、光耦和貼片Y電容。
通過觀察發現，內置充電器采用QR開關電源定壓輸出，兩路DC-DC二次降壓電路同步整流降壓控制接口輸出電壓，功率智能分配。下面我們從輸入端開始了解各器件的信息。
保險電阻外套絕緣管。

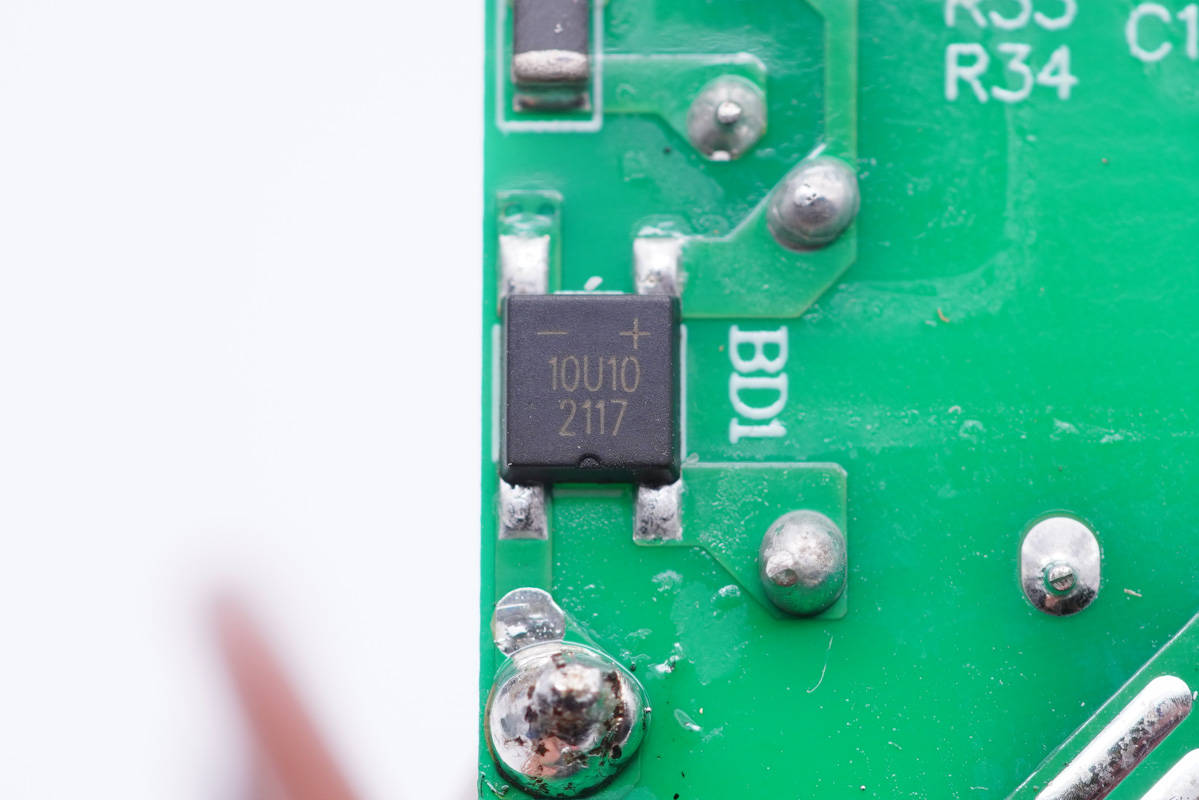

絲印10U10整流橋。

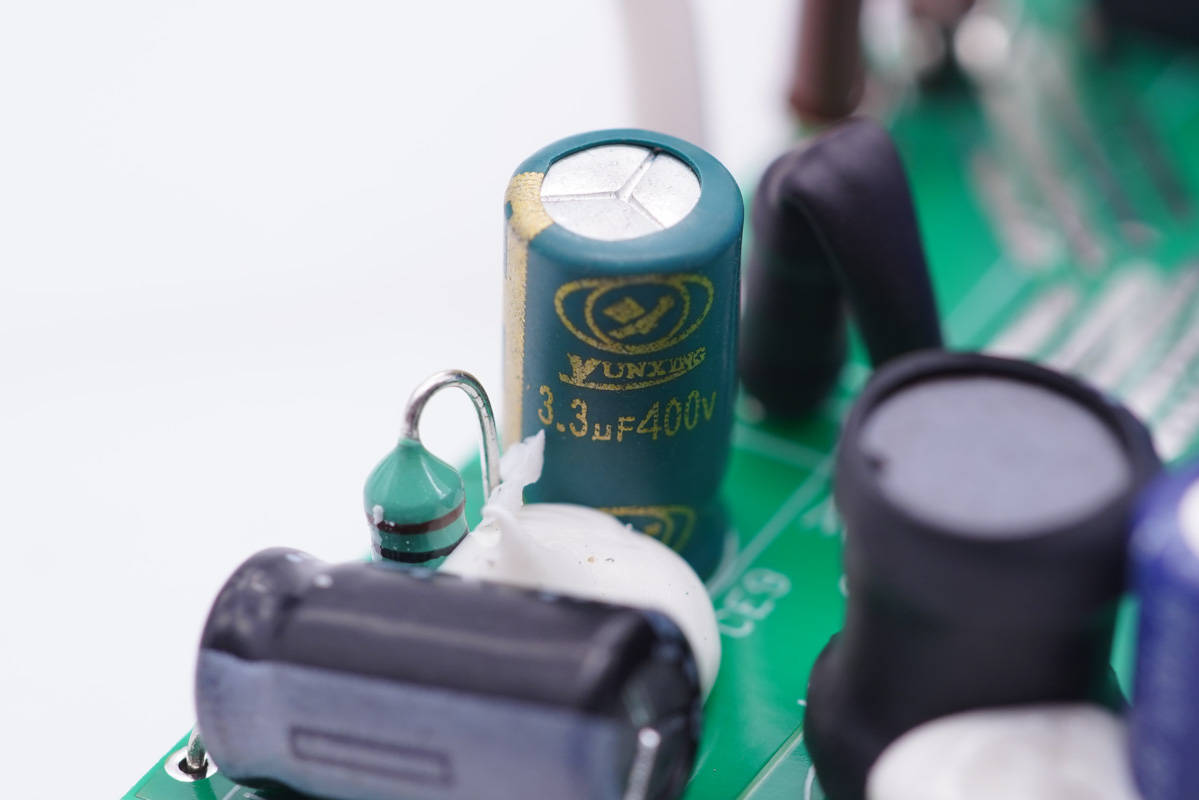

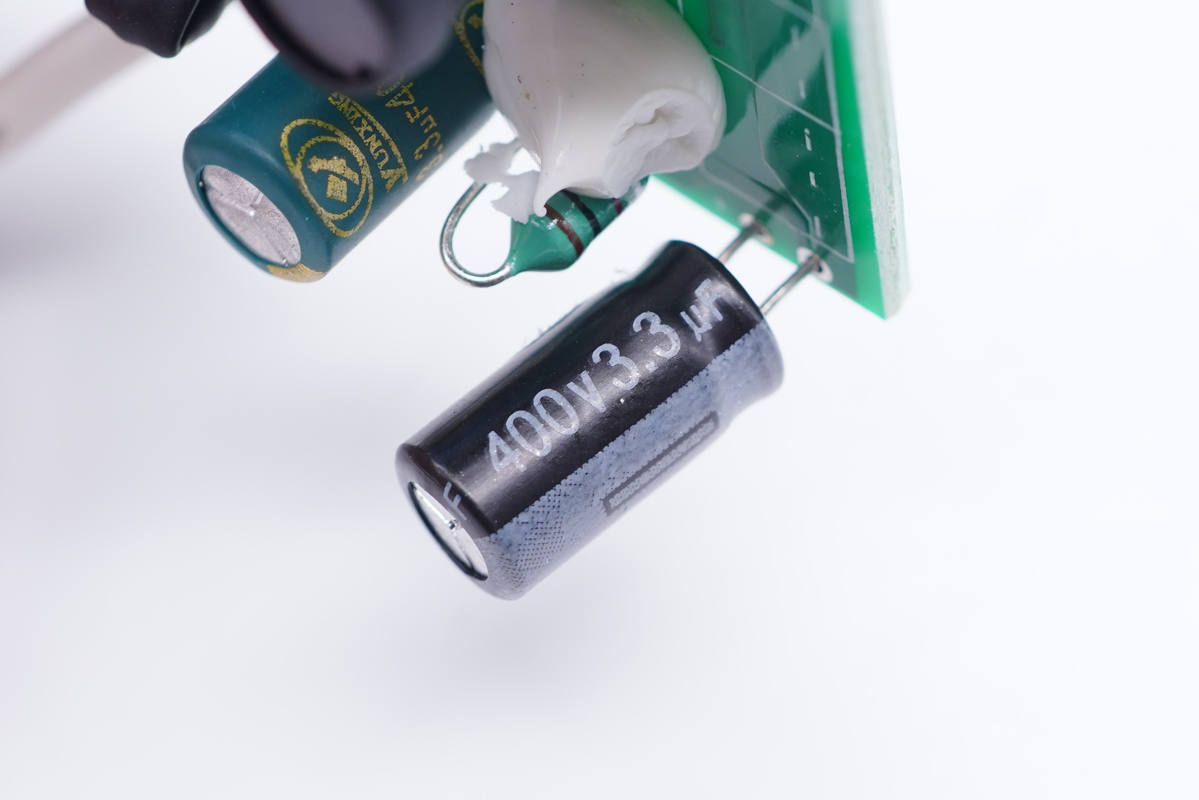

輸入濾波電容規格為400V 3.3μF。

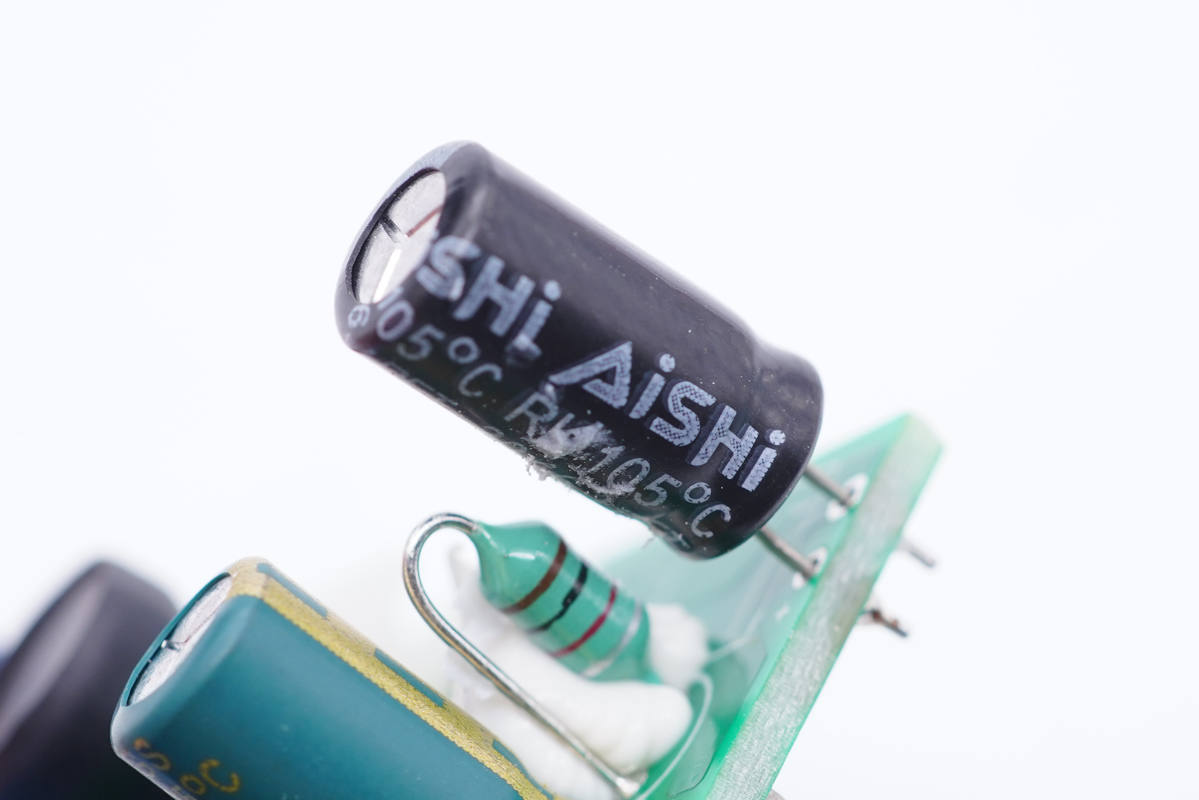

另一顆電容來自艾華，旁邊是一顆色環電感。
規格為400V 3.3μF。

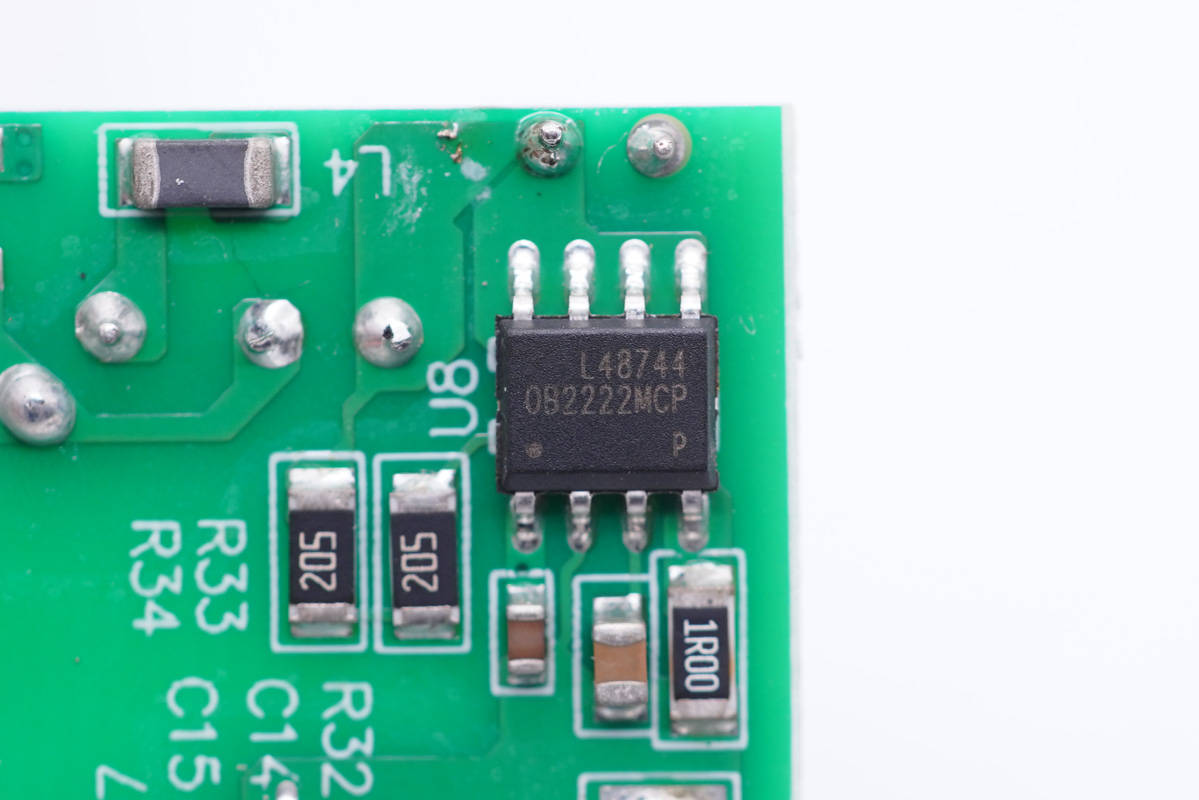

昂寶 OB2222MCP 高精度低成本功率開關，用于繼電器控制電路供電，提供5V輸出。支持過載時恒功率輸出。

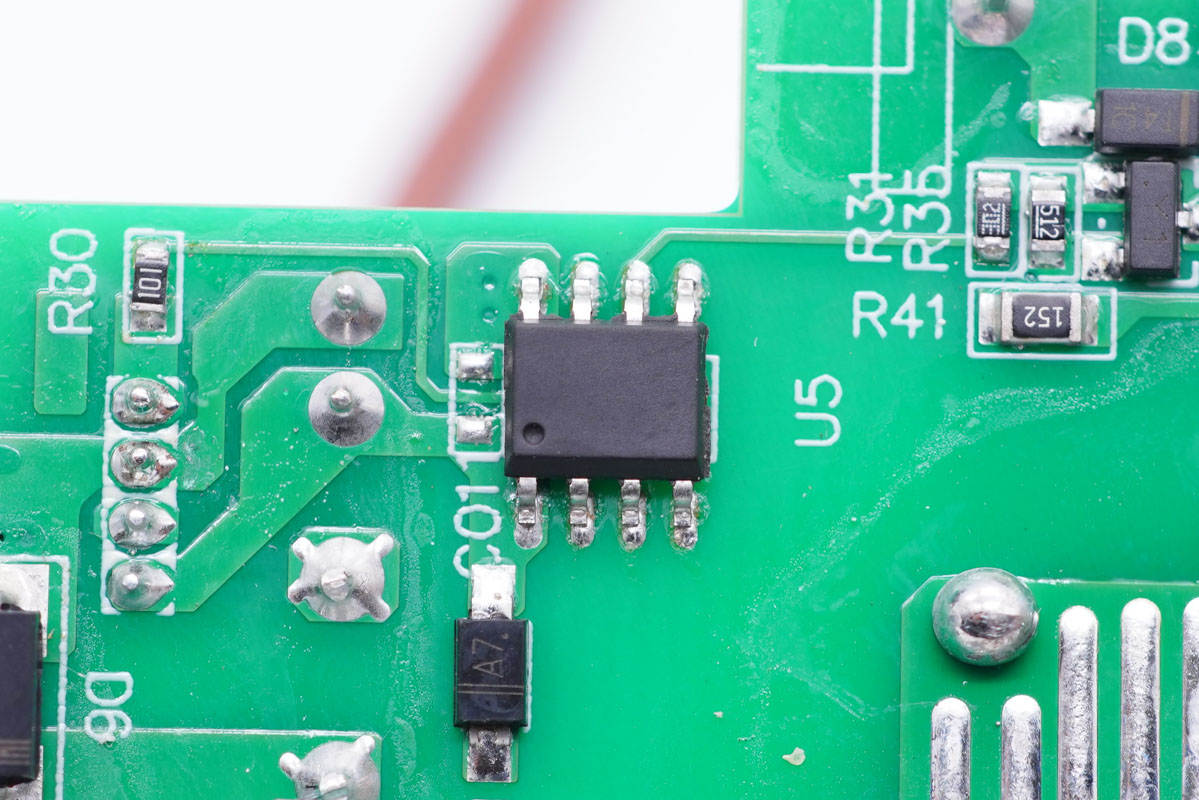

一顆無絲印芯片，信息不詳，用于繼電器控制。

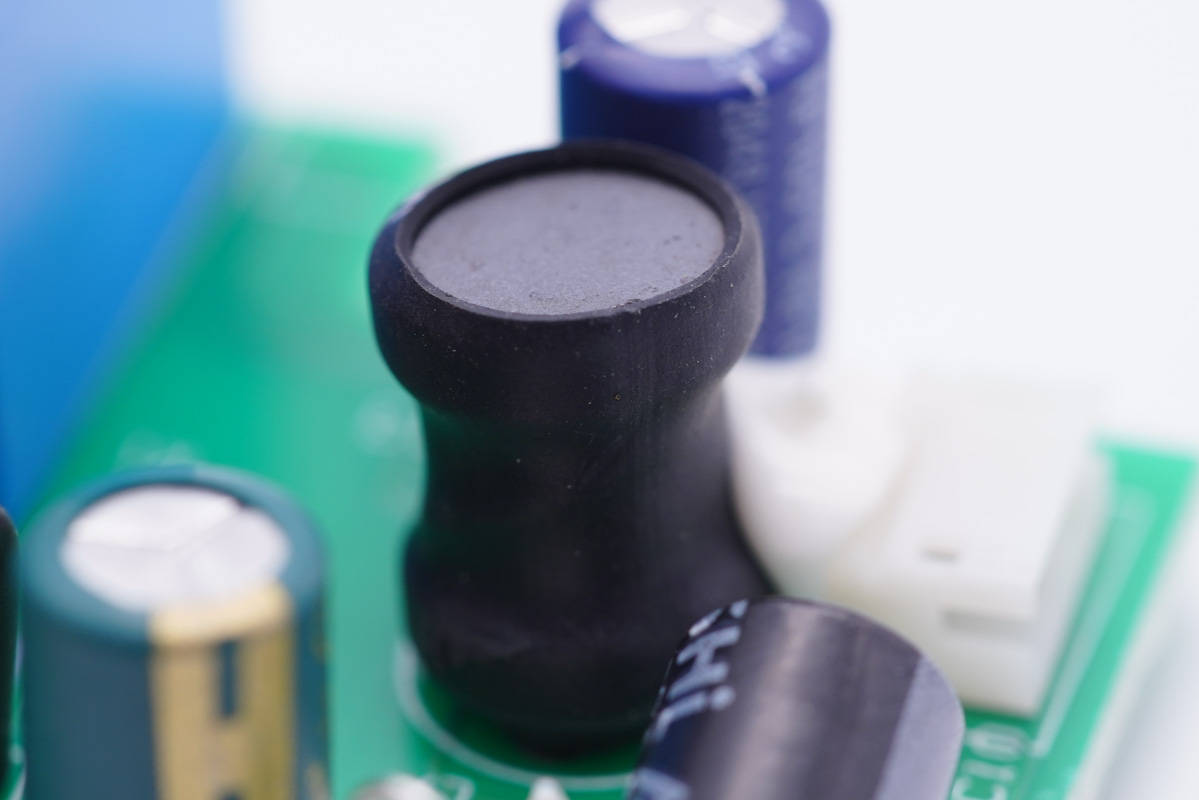

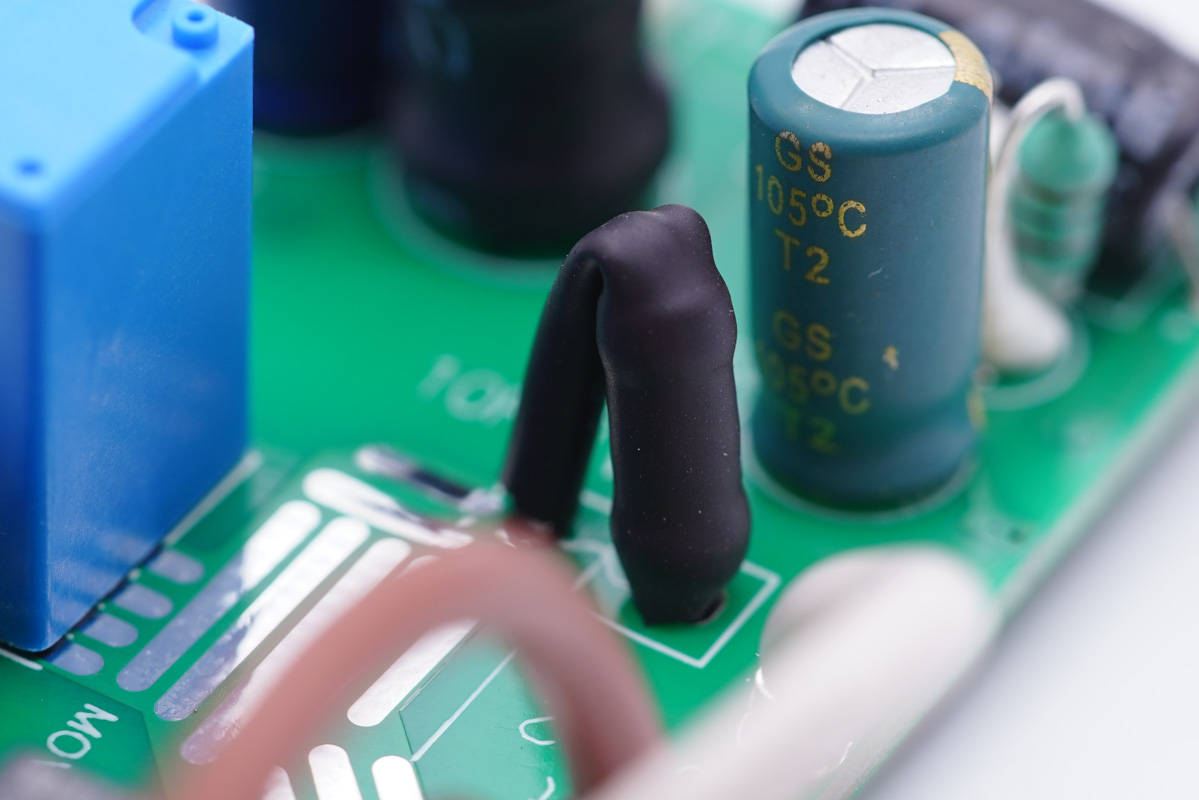

工字電感外套絕緣管。

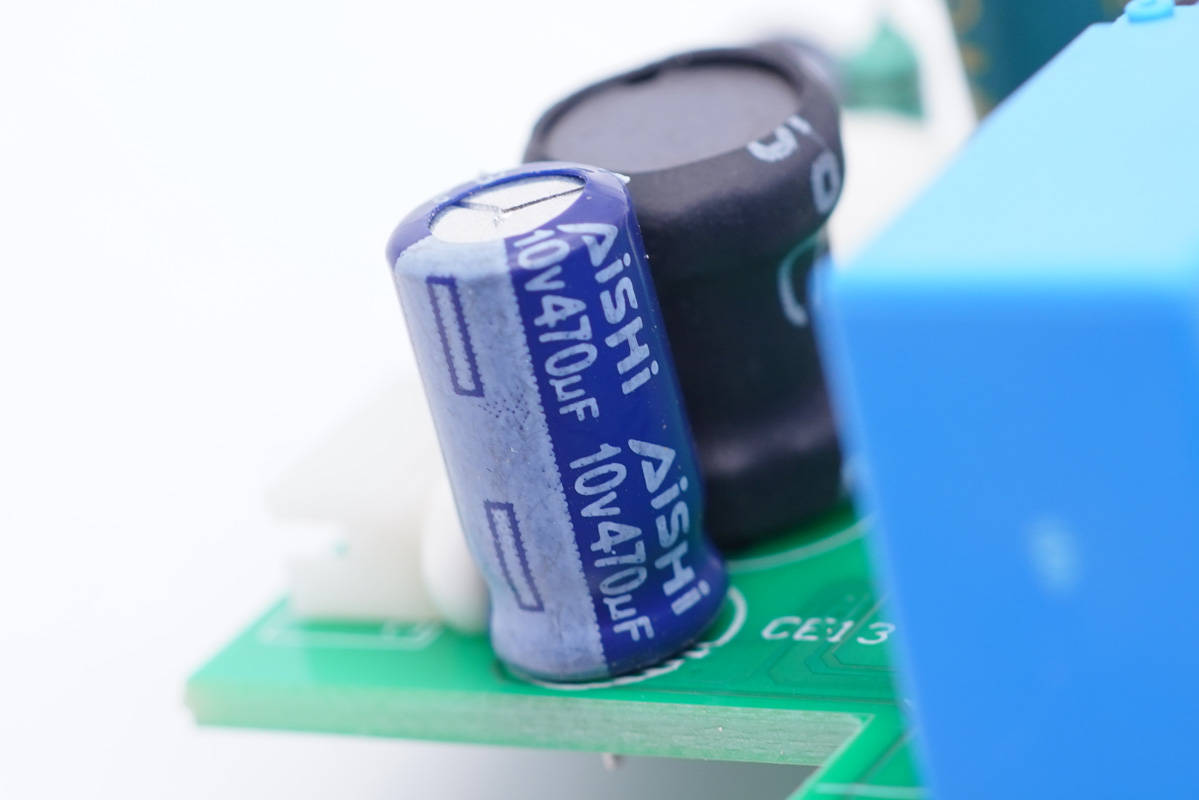

第三顆電容也是來自艾華，規格為10V 470μF。

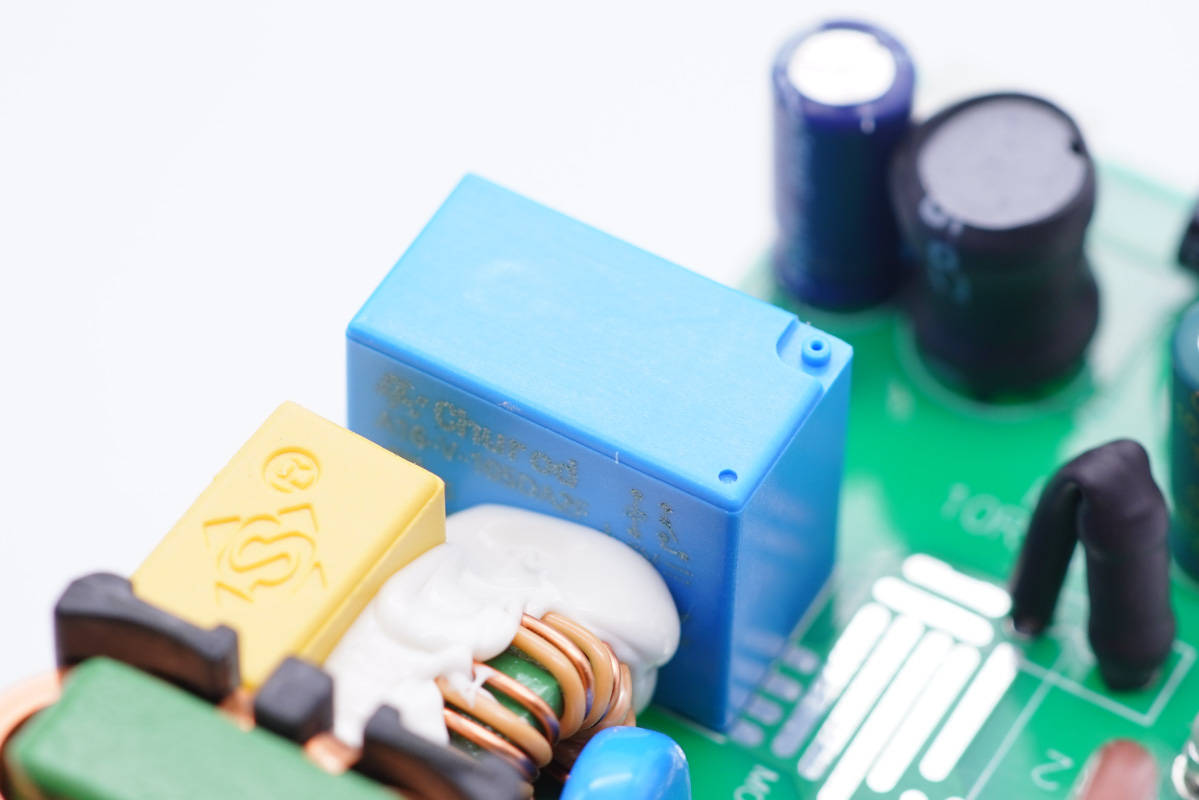

繼電器特寫。

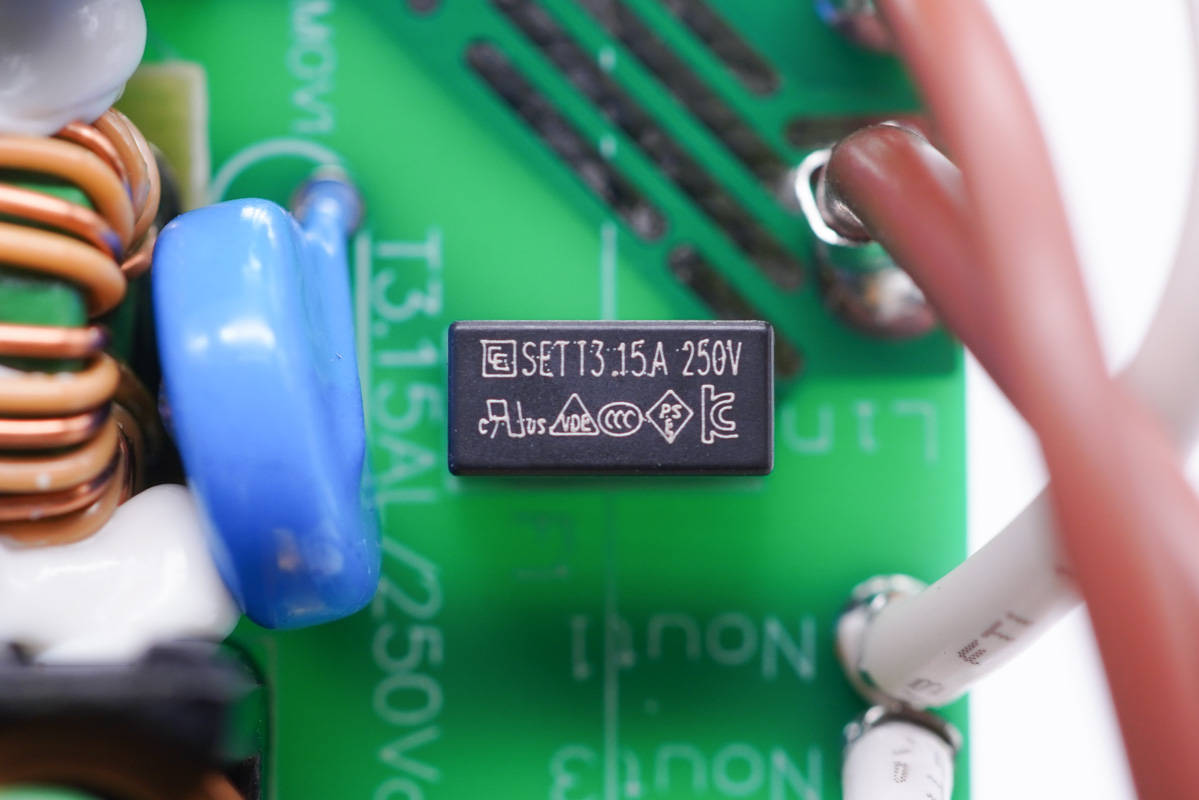

延時保險絲規格為3.15A 250V。

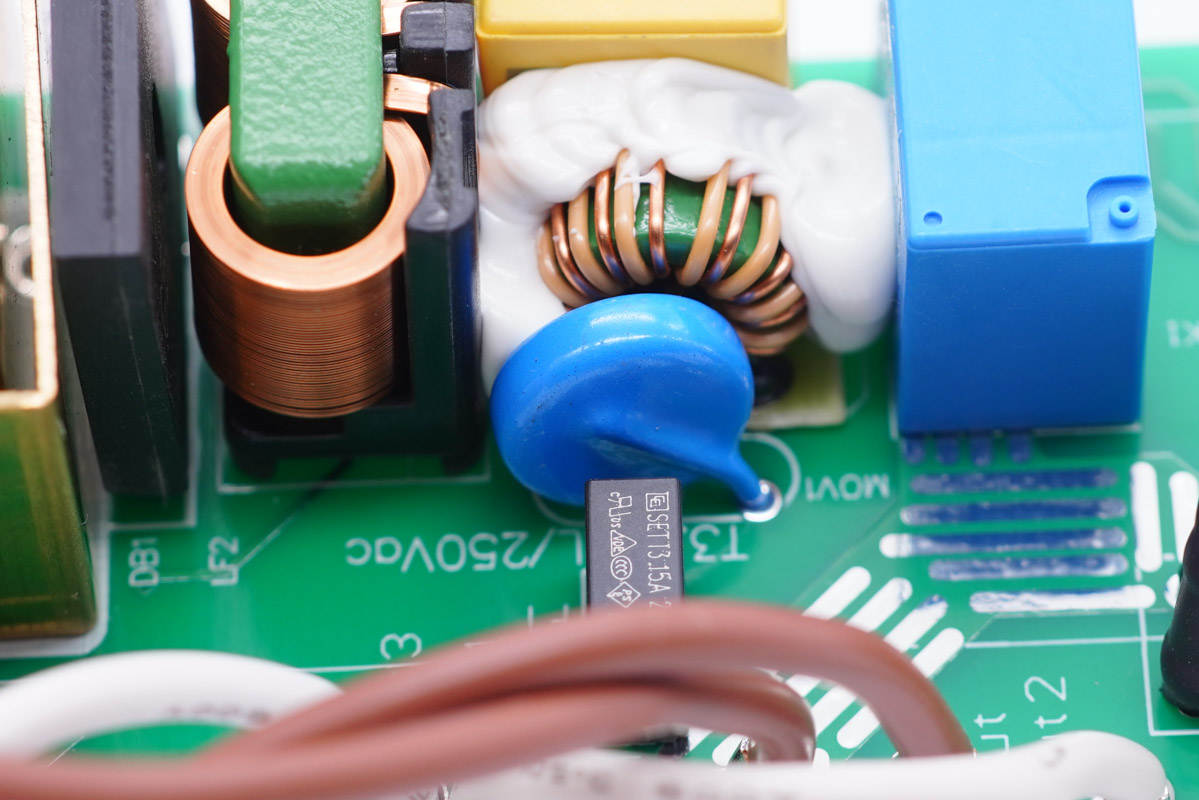

旁邊藍色的是壓敏電阻，中心的共模電感打膠，其左側還有一顆共模電感，兩級設計用于濾除EMI干擾。

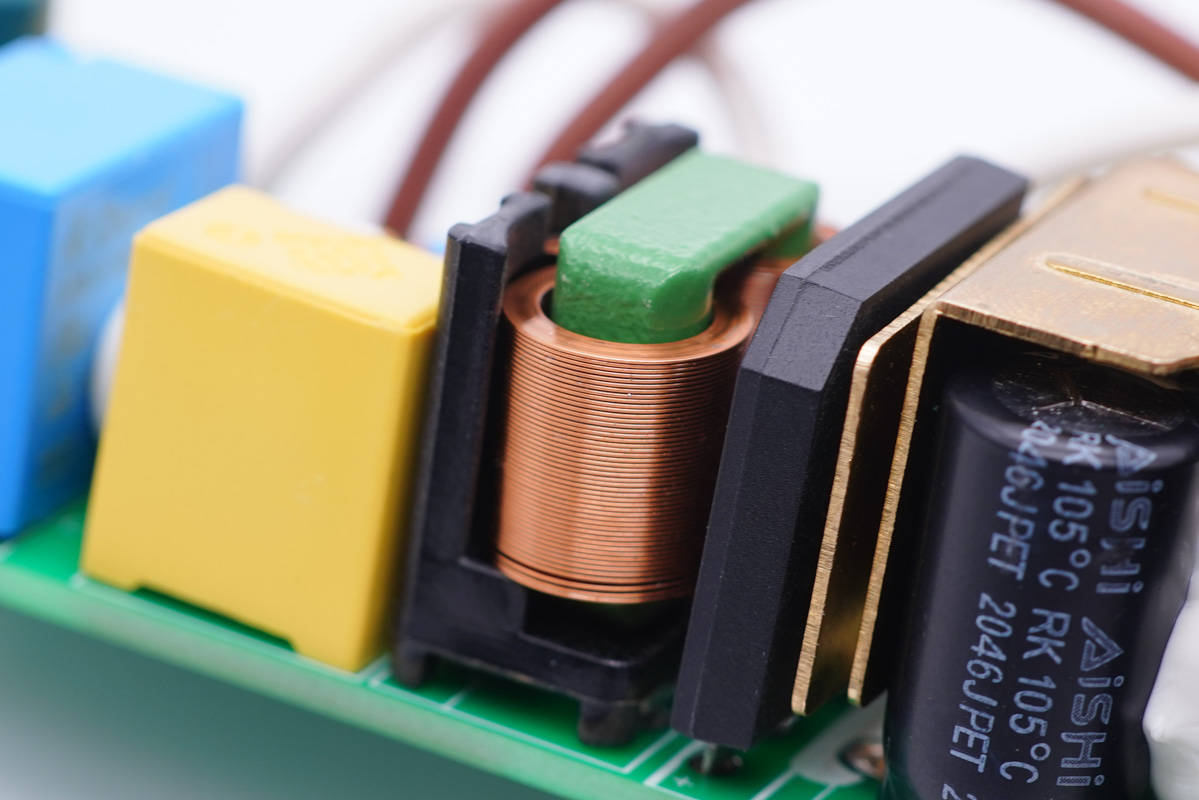

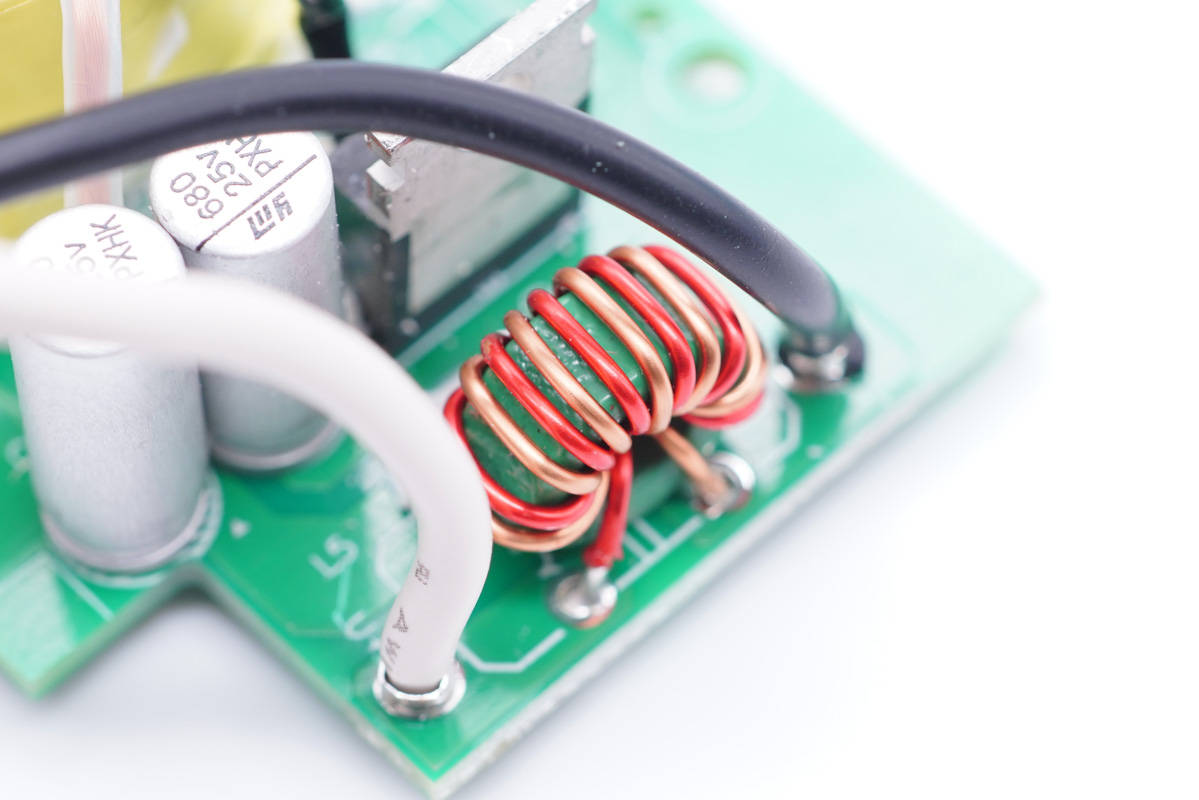

第二顆共模電感扁平銅帶繞制，綠色磁芯。左側黃色的是安規X電容。

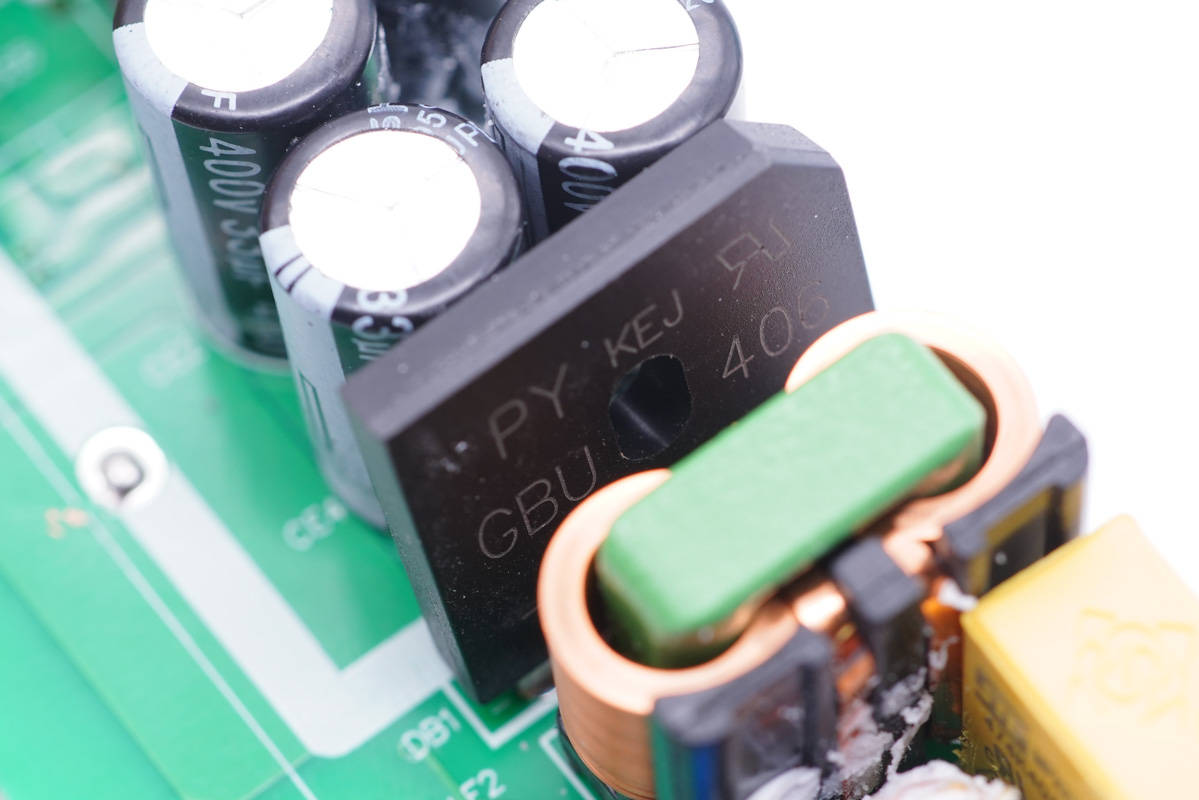

整流橋特寫，來自平偉。

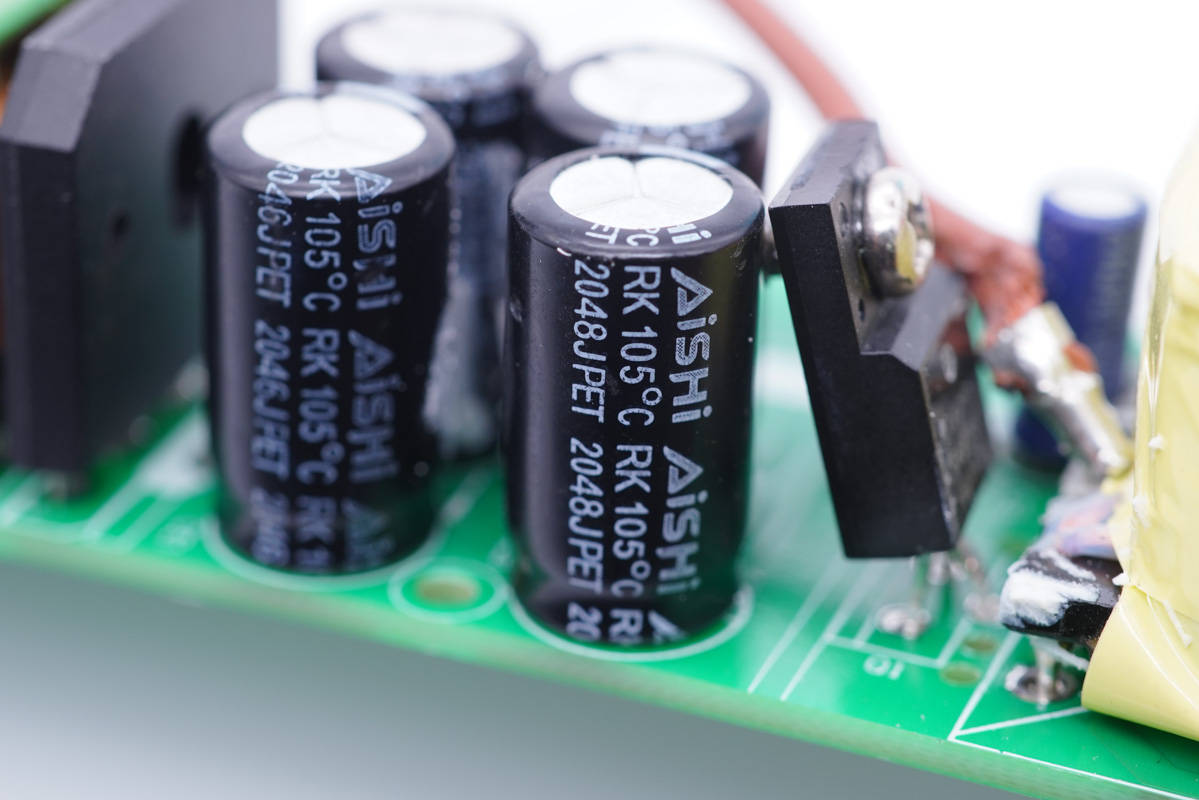

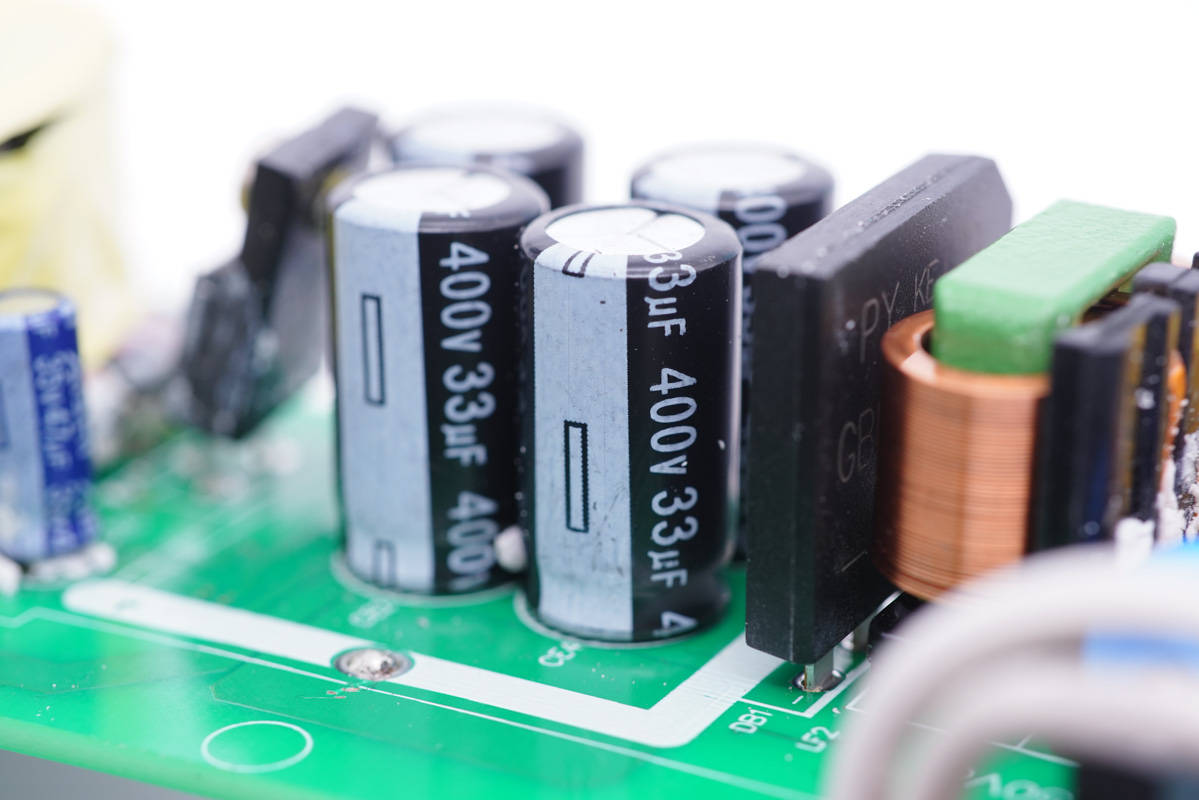

四顆高壓濾波電解電容全部來自艾華。
且規格一樣，都是400V 33μF。

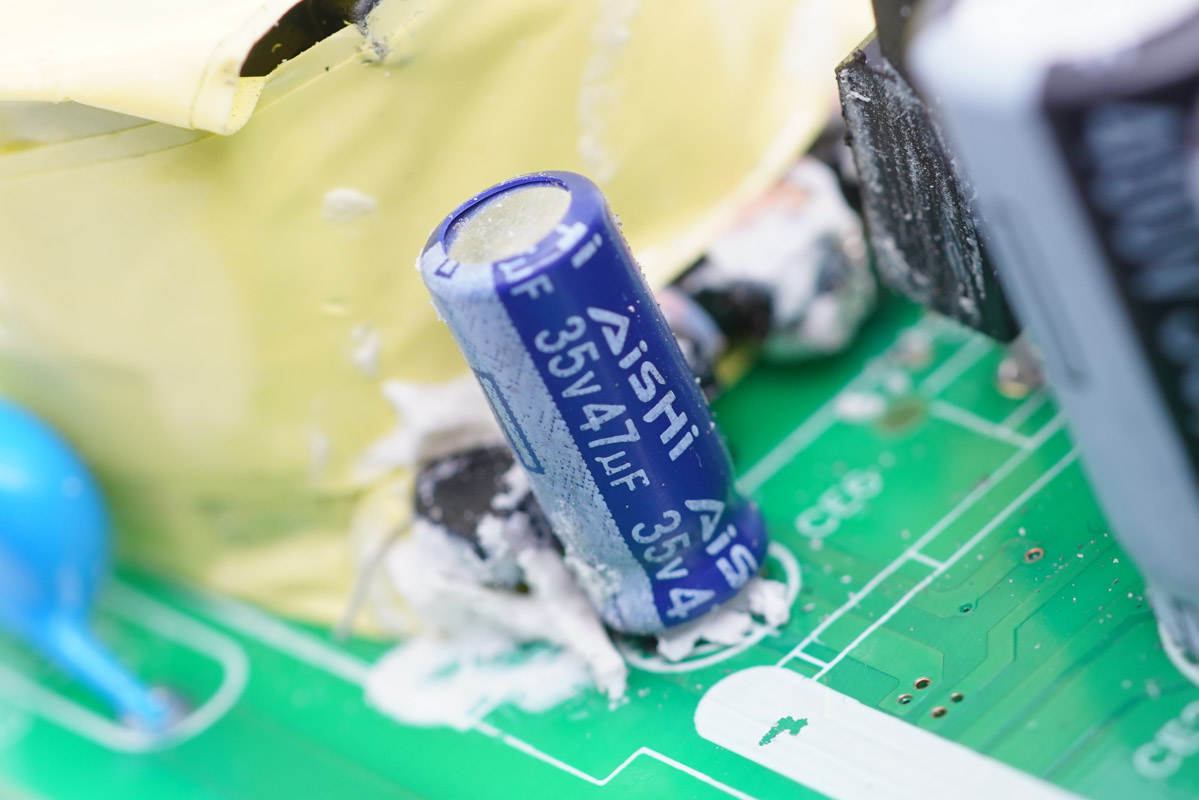

主控芯片供電電容也是來自艾華，規格為35V 47μF。

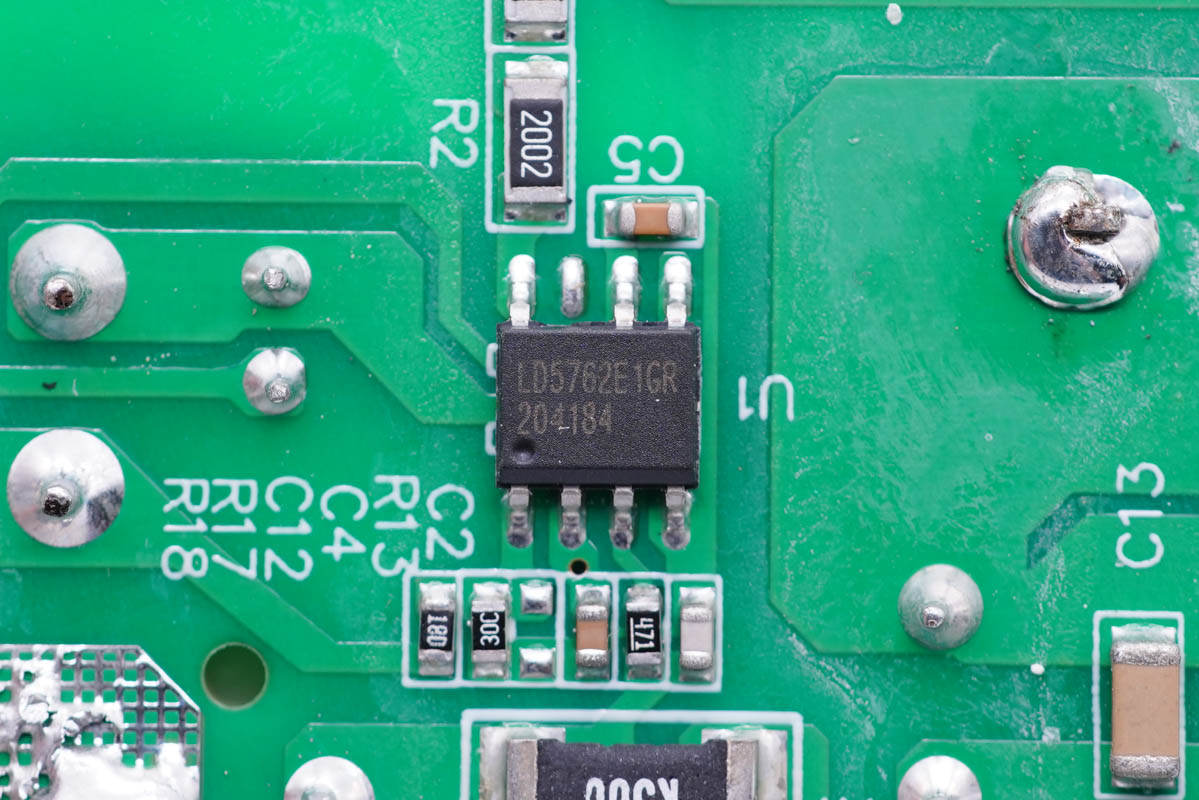

開關電源主控芯片采用通嘉LD5762E1，是一顆綠色模式的開關電源控制器，內置高壓啟動，X電容放電，環路補償，軟啟動，以及多種保護功能。

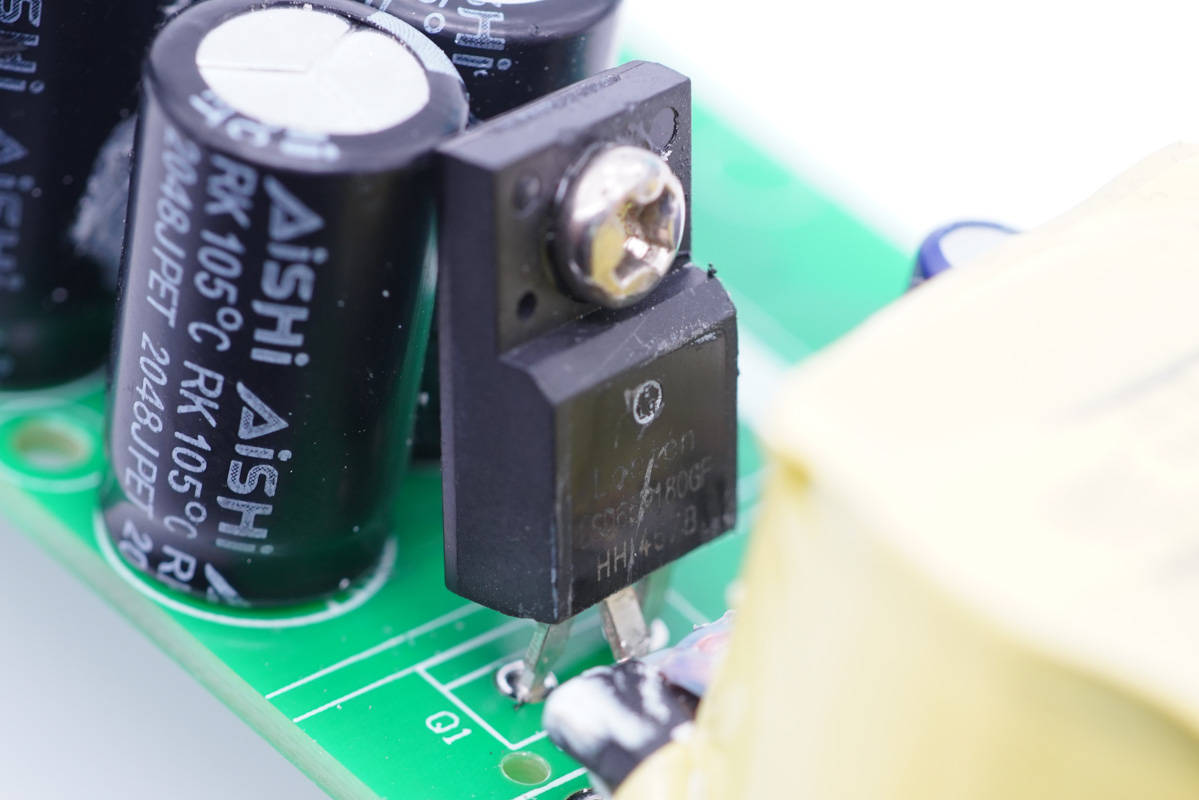

龍騰LSD65R180GF高壓超結MOS管，耐壓650V，TO-220MF封裝。

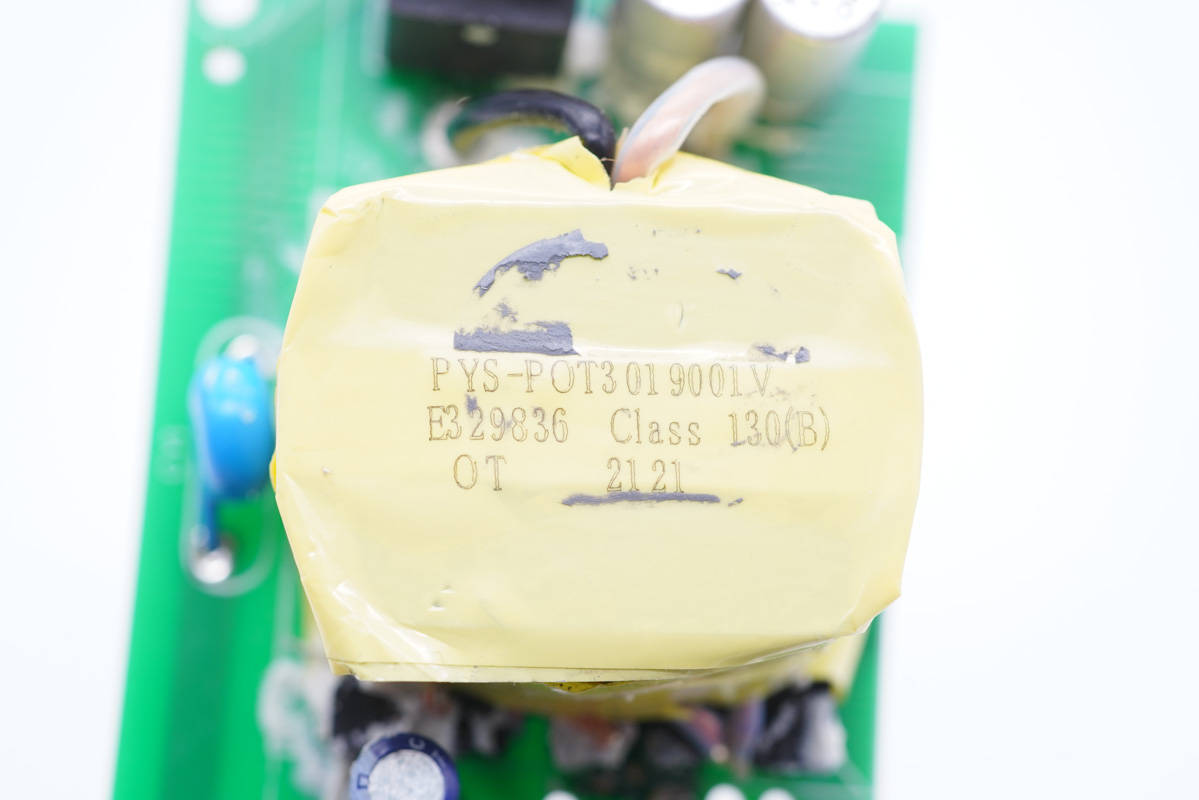

變壓器特寫，頂部噴碼有信息，來自鵬元晟高科技股份有限公司。

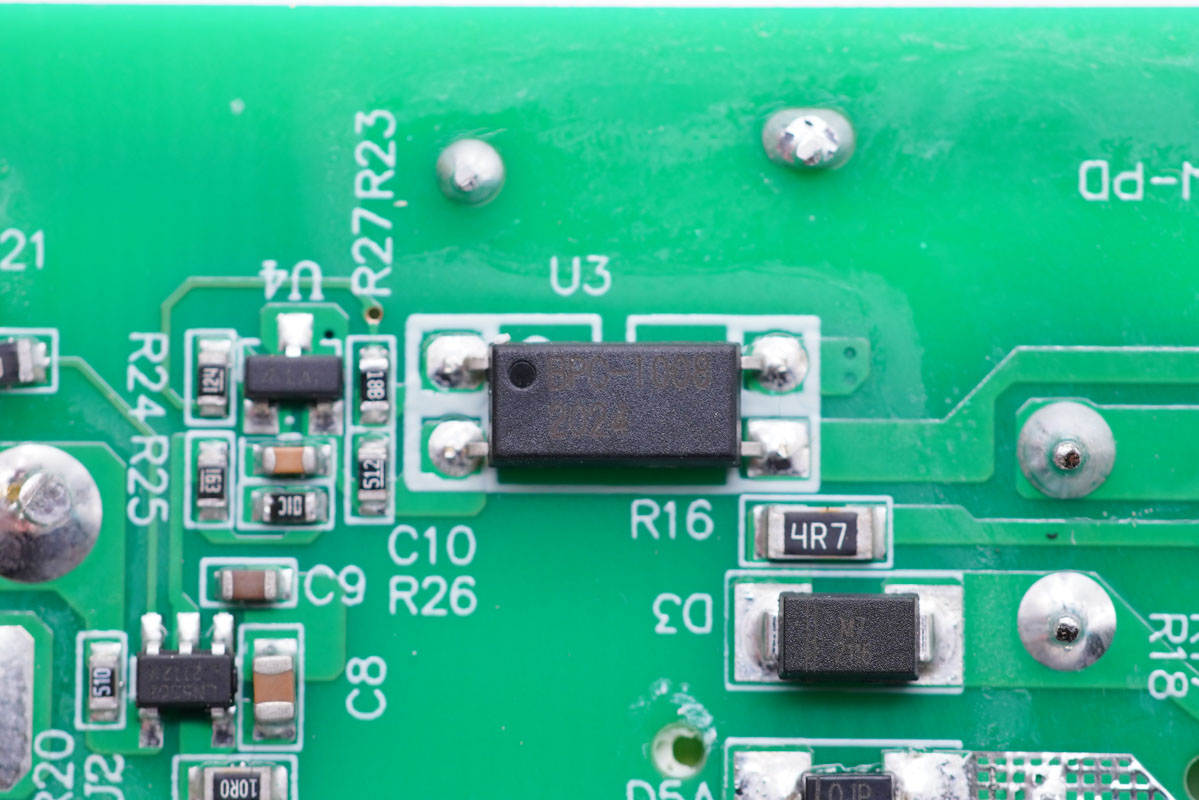

BPC-1008光耦，用于初級次級通信，反饋輸出電壓。
貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。
特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。
? ? ? ? ? ? ? ??
充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用，此外還被伊戈爾40W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

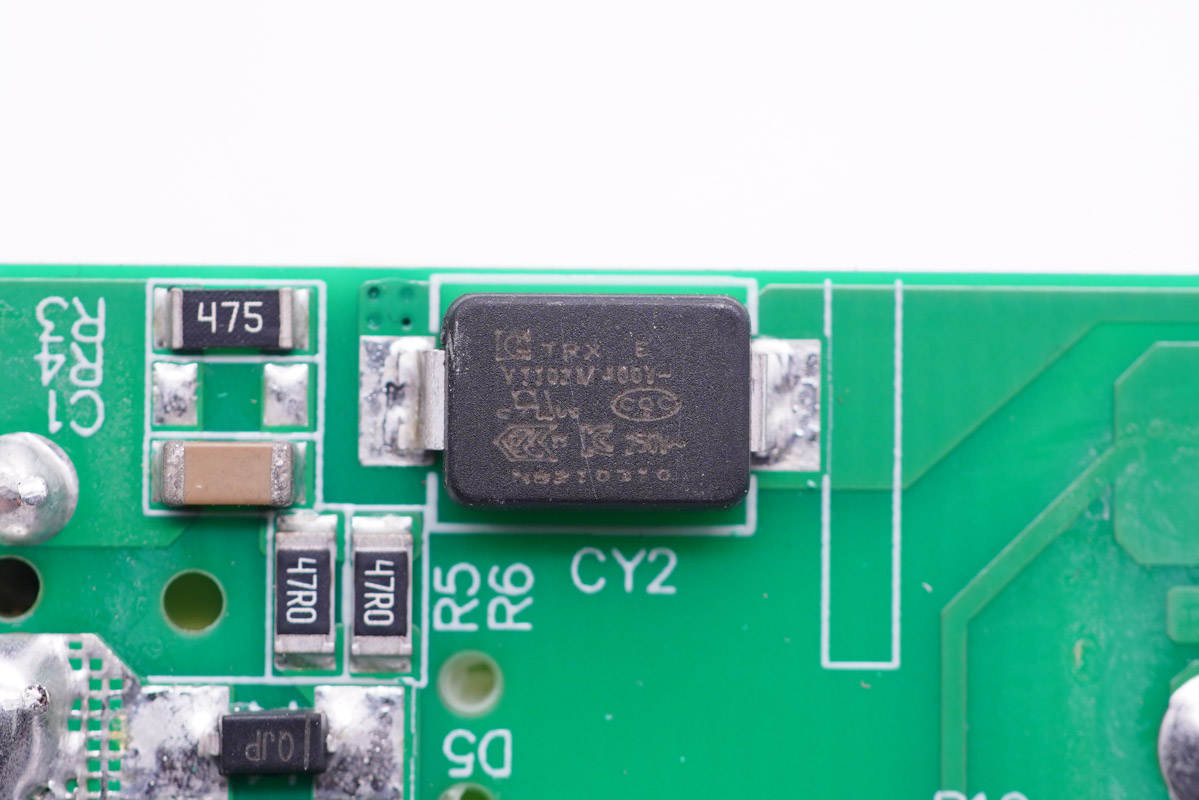

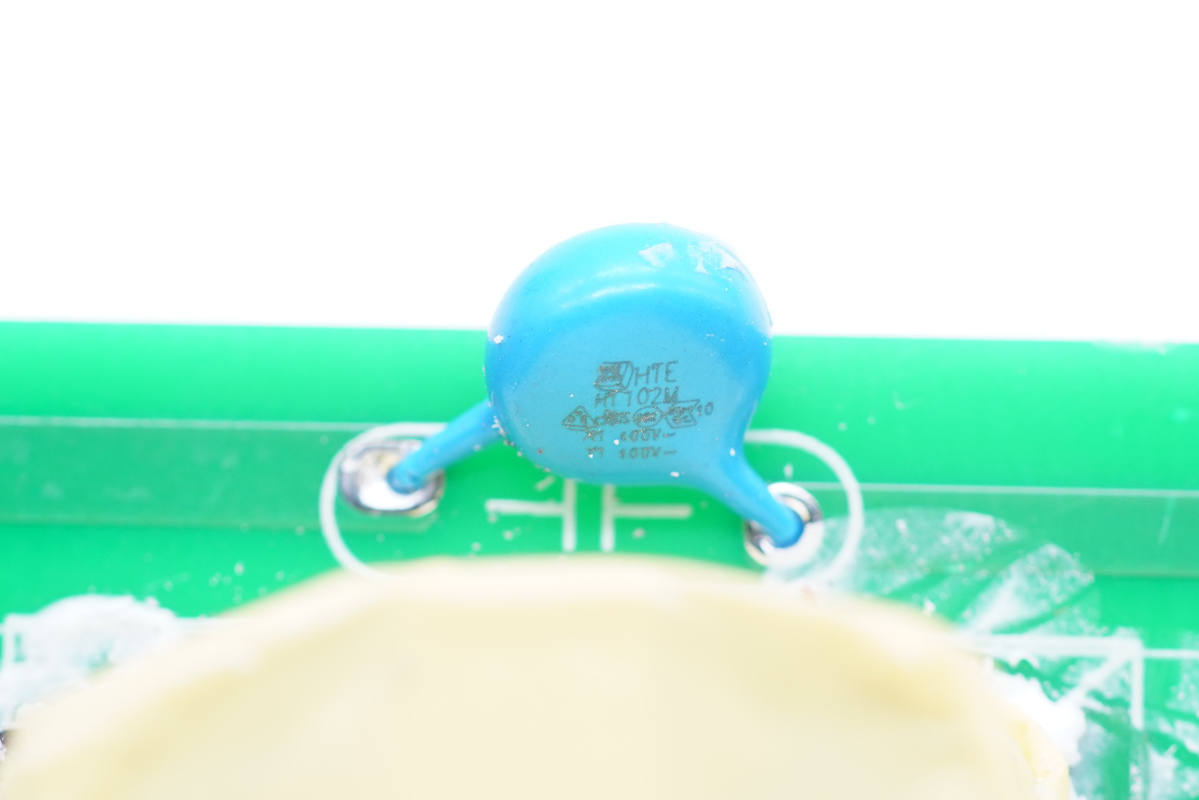

Y電容特寫。

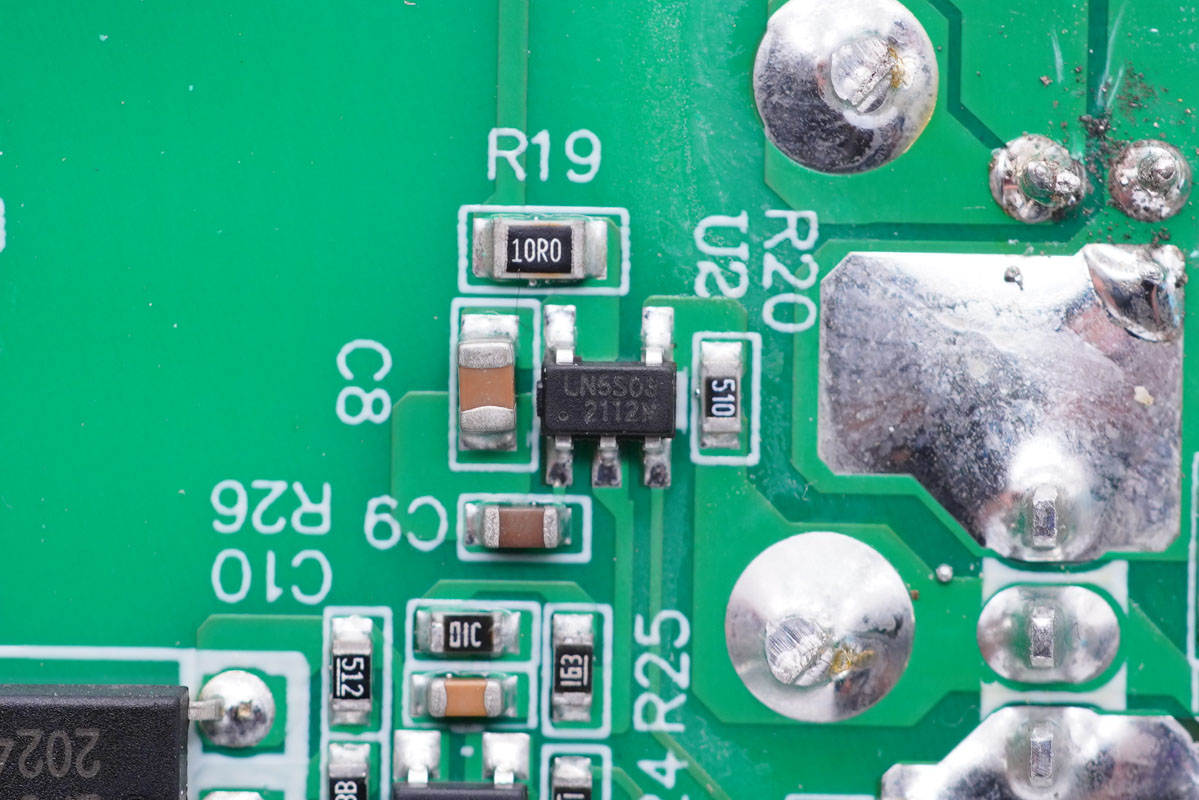

次級同步整流控制器采用力生美的LN5S03，這是一款高性能次級同步整流控制器，支持多種開關電源工作模式，驅動電流大，工作電壓寬，適合高能效電源適配器。

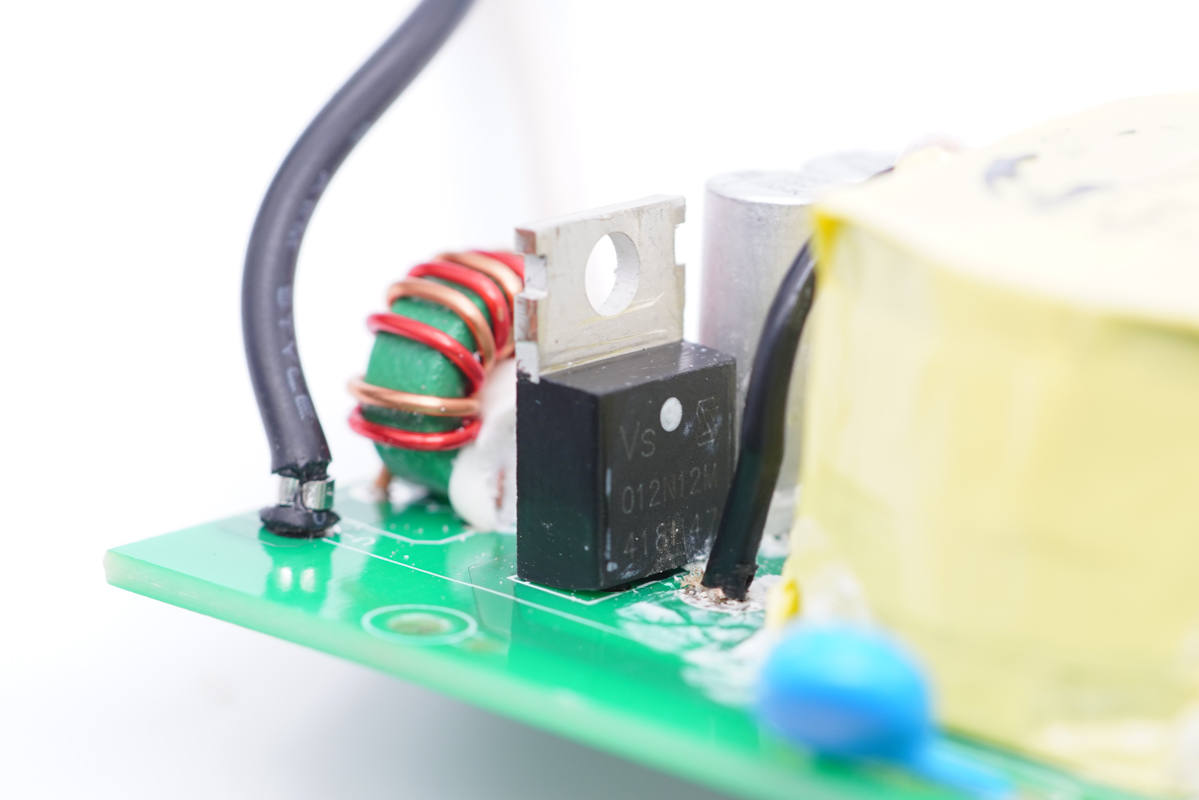

同步整流管采用威兆半導體VST012N12MS，NMOS，耐壓120V，TO-220AB封裝。

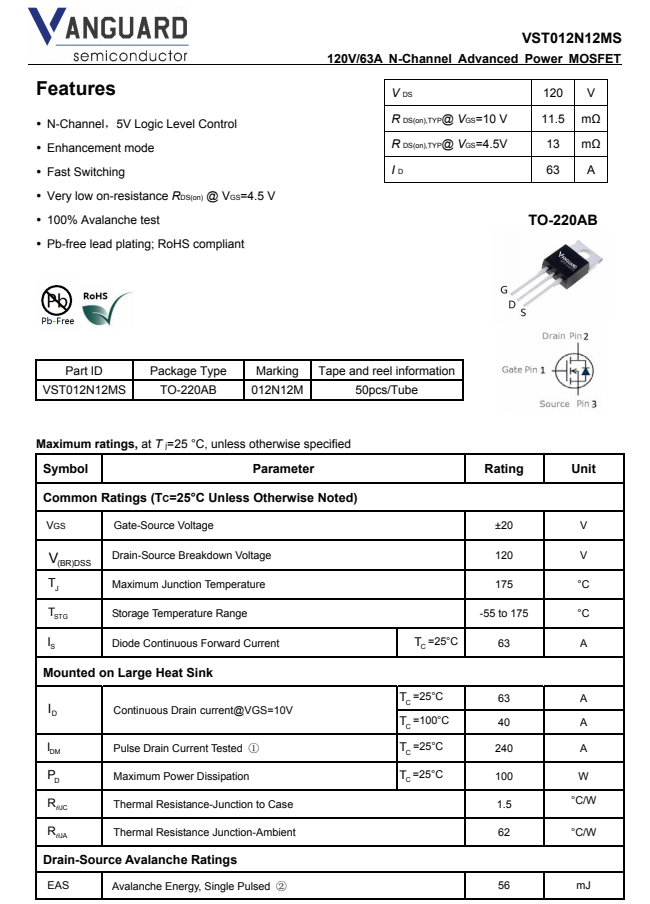

威兆VST012N12MS資料信息。
充電頭網拆解了解到，威兆MOS管廣泛應用在充電器、無線充、車充、充電寶、儲能電源等各個方面，并被華為、小米、紫米、三星、OPPO、VIVO、魅族、努比亞、倍思、公牛、網易智造等知名品牌的數十款產品采用，產品質量獲得客戶一致認可。

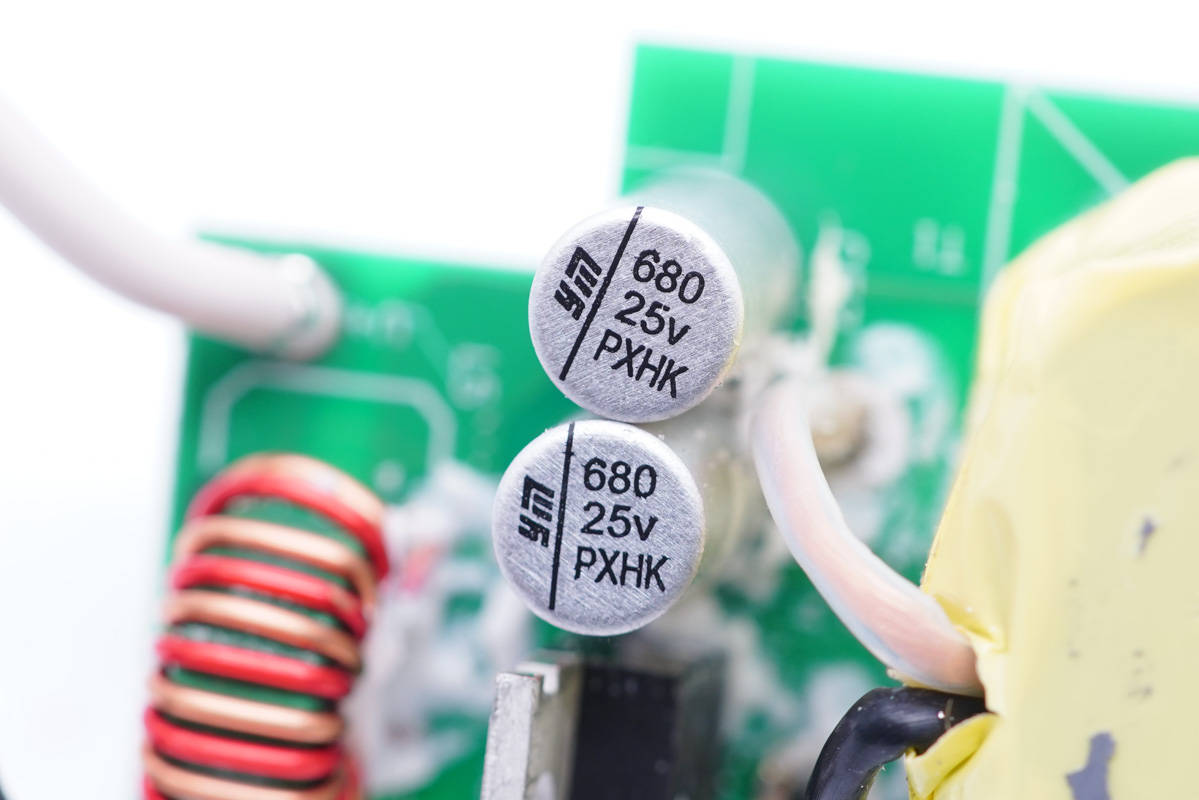

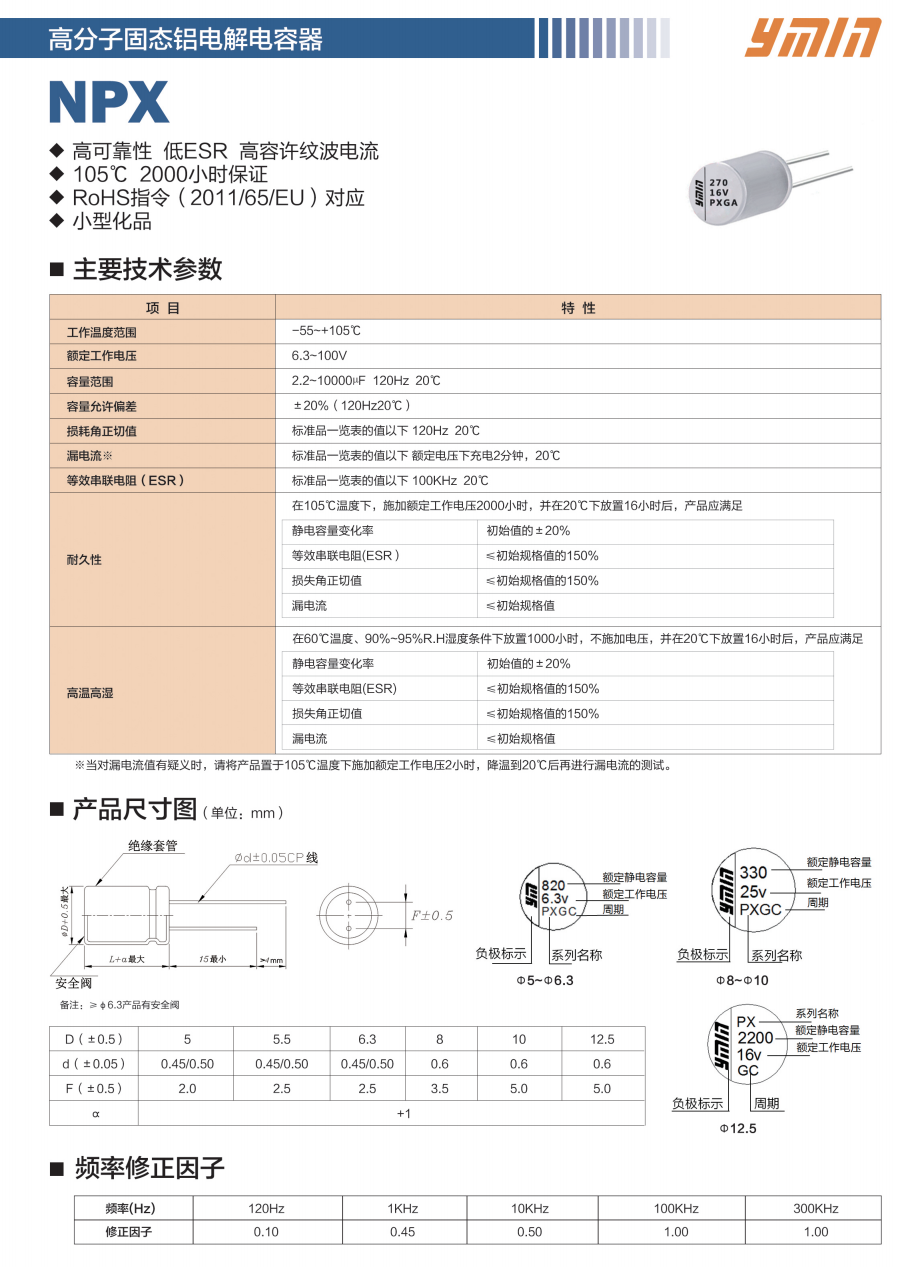

兩顆輸出濾波固態電容采用永銘NPX系列，規格為25V 680μF。該系列電容具有小體積、低ESR、高容許紋波電流、高可靠性、耐開關沖擊等特點。
充電頭網了解到，永銘NPX系列固態電容此前已被安克30W氮化鎵超能充、安克 65W氮化鎵超能充、安克45W氮化鎵超能充、閃極100W 3C1A氮化鎵快充、摩米士65W 2C1A氮化鎵快充、倍思45W 1A1C氮化鎵充電器、努比亞65W氘鋒氮化鎵充電器等產品使用，此外還被應用在小小黑、品勝、邦克仕等品牌20W迷你充上，獲得客戶一致認可。
同步整流輸出濾波電感，打膠固定。

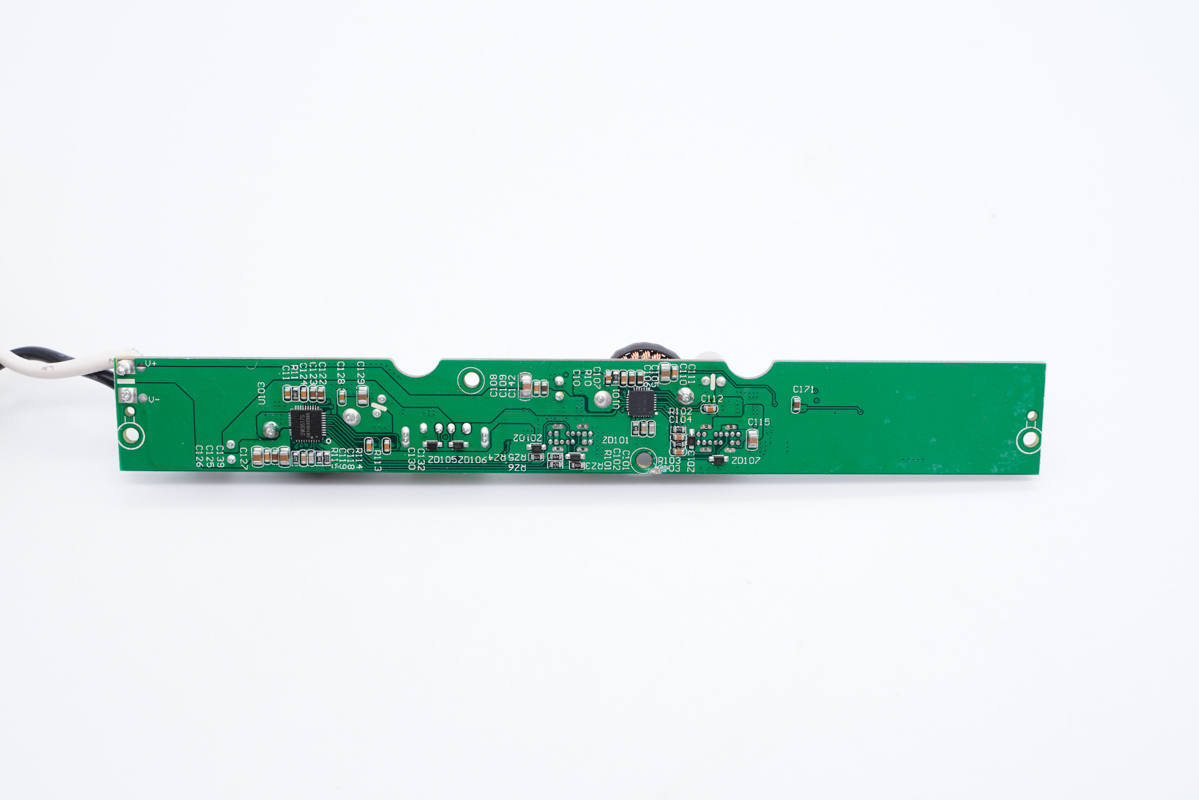

輸出端小板上設有兩路DC-DC二次降壓電路，其中C1口單獨一路，C2和A口一路。板子背面兩顆芯片便是兩路電路的主控芯片。

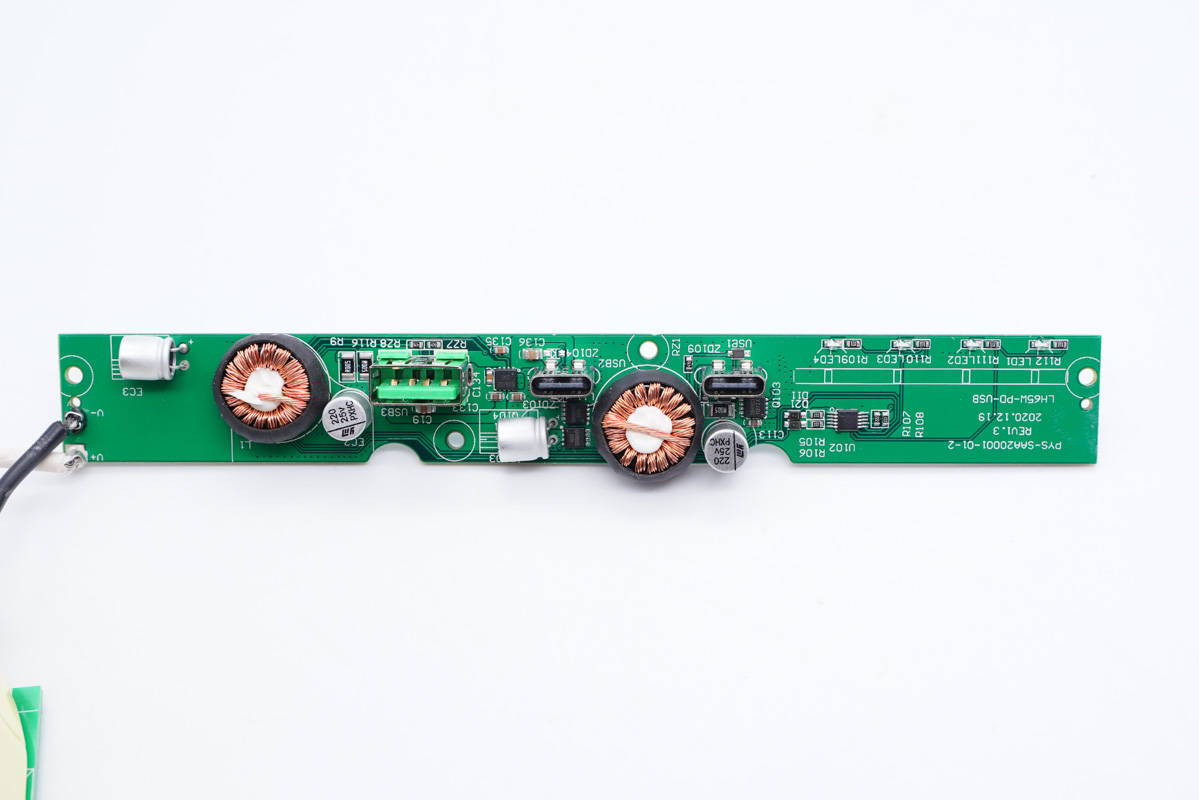

小板正面設有MOS管、降壓電感、濾波電容等。

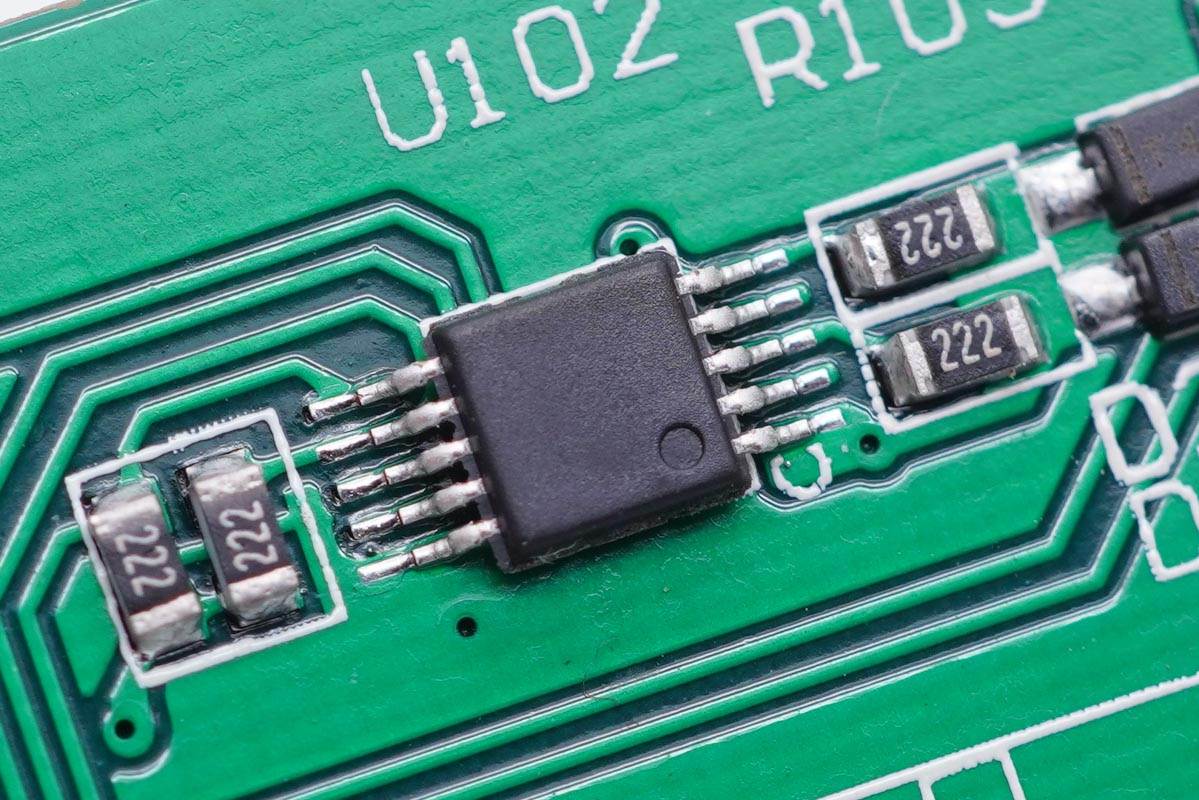

無絲印MCU，用于輸出功率智能分配。

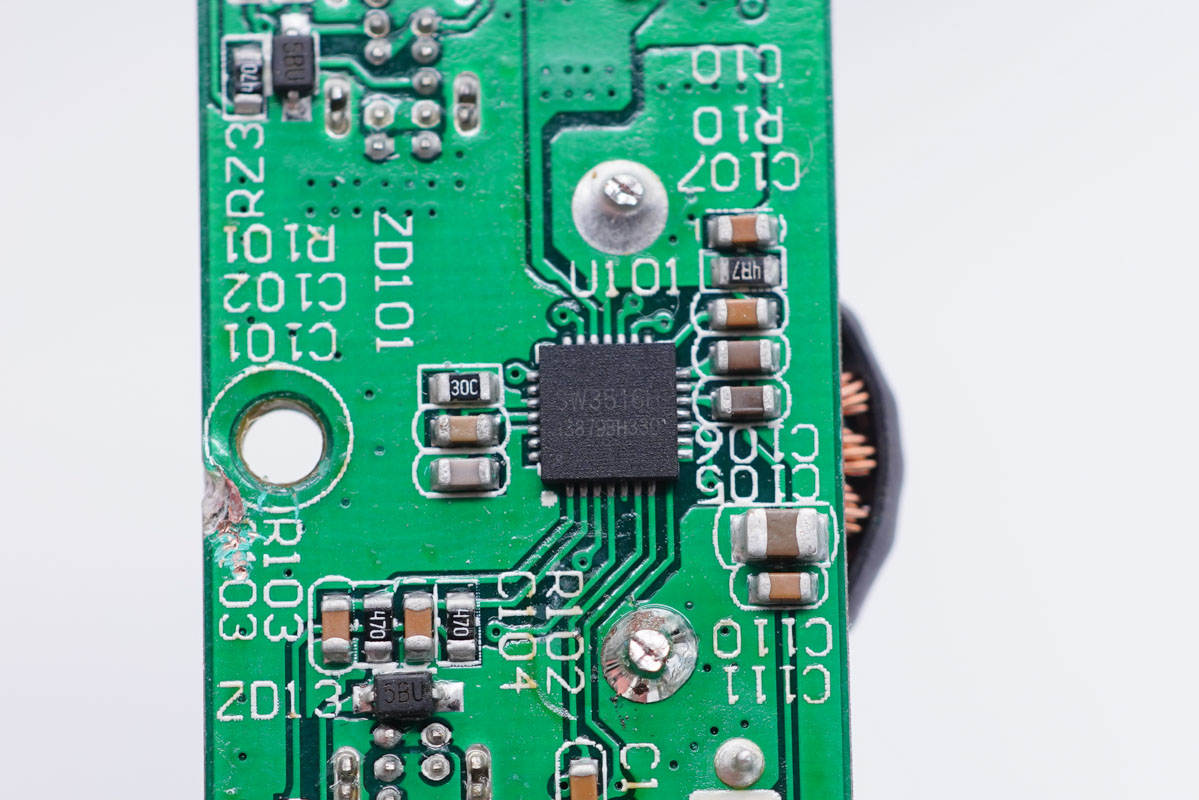

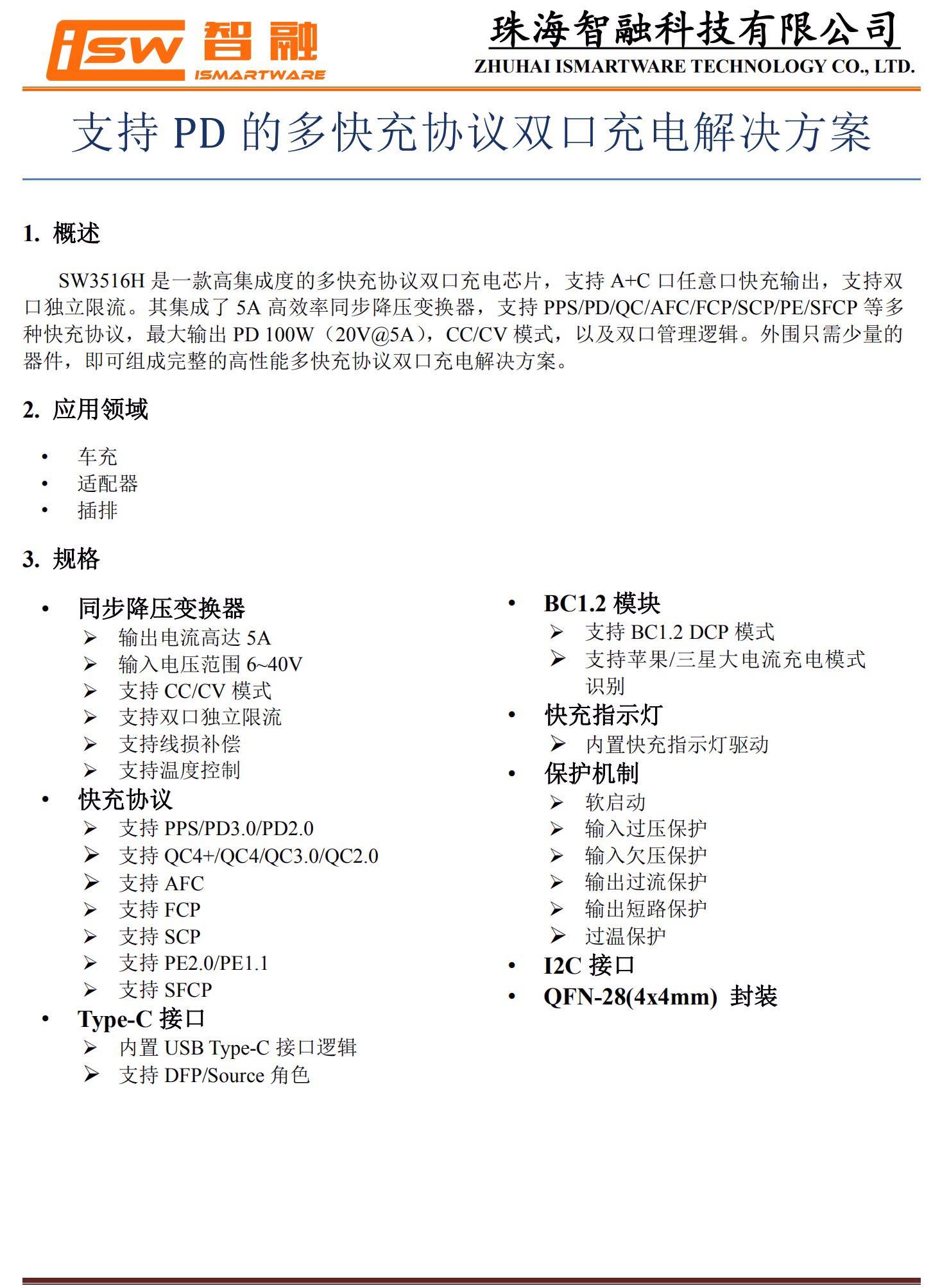

USB-C1口降壓電路主控芯片采用智融SW3516H，用于進行降壓控制和協議識別。智融SW3516H是一款高集成度的多快充協議雙口充電芯片，支持A+C口任意口快充輸出，支持雙口獨立限流。
SW3516H集成了5A 高效率同步降壓變換器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多種快充協議，最大輸出PD 100W，CC/CV模式，以及雙口管理邏輯。外圍只需少量的器件，即可組成完整的高性能多快充協議雙口充電解決方案。
充電頭網通過拆解發現，SW3516H還被華碩65Ｗ 2C1A氮化鎵充電器、努比亞65W氘鋒三口氮化鎵快速充電器、雷柏65W GaN快充、綠聯65W 4C口氮化鎵快充充電器、聯想90W閃充雙口氮化鎵充電器、鴻達順120Ｗ四口2C2A快充等多款產品采用，此外智融的快充芯片還可用于USB PD快充移動電源、快充車充等領域。

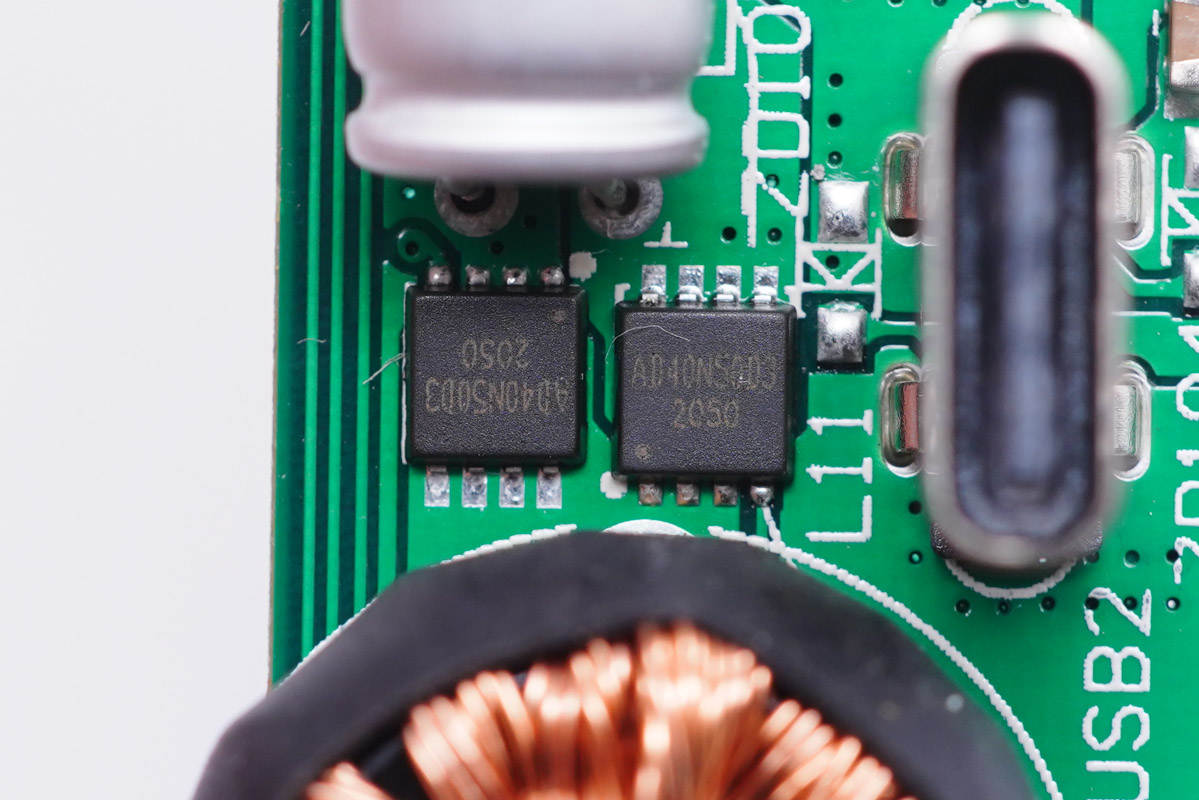

外掛兩顆砹德曼AD40N50D3 MOS管輸出同步整流降壓。

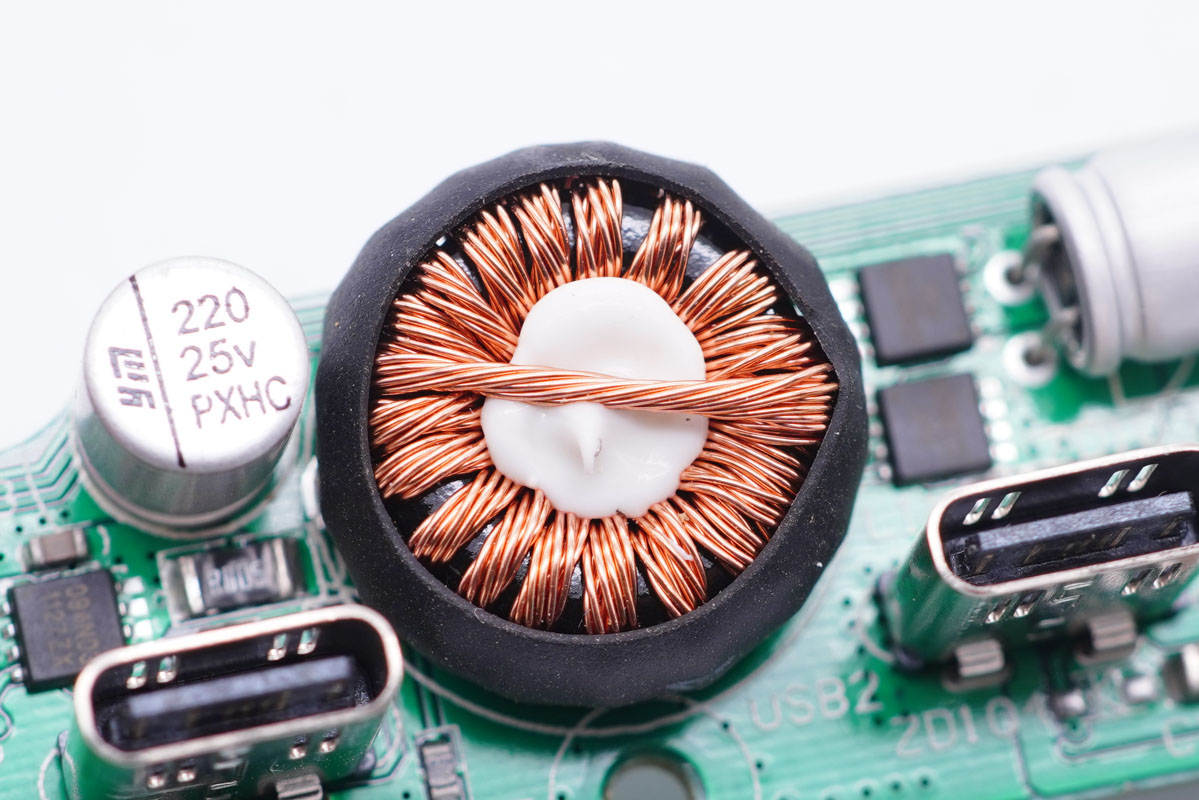

降壓電感多股漆包線繞制，打膠加固，外套絕緣管絕緣。

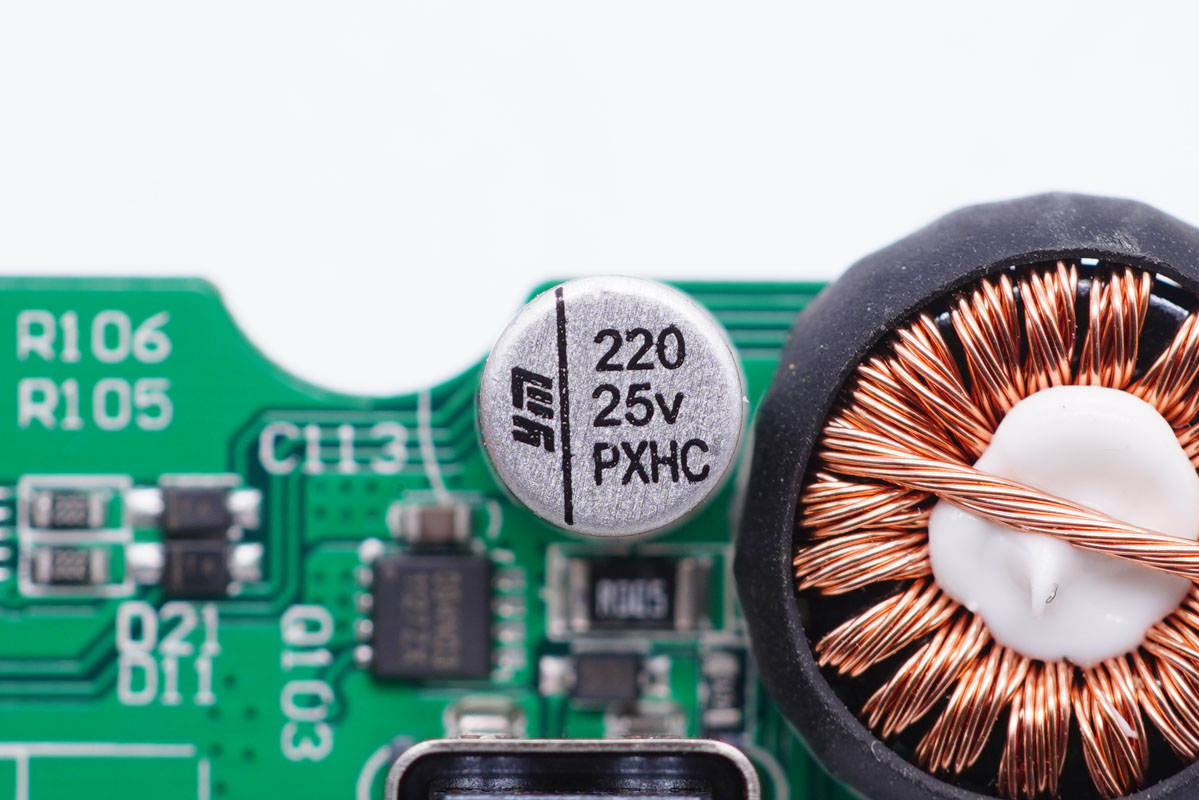

降壓輸出濾波固態電容也是采用永銘NPX系列，規格為25V 220μF。

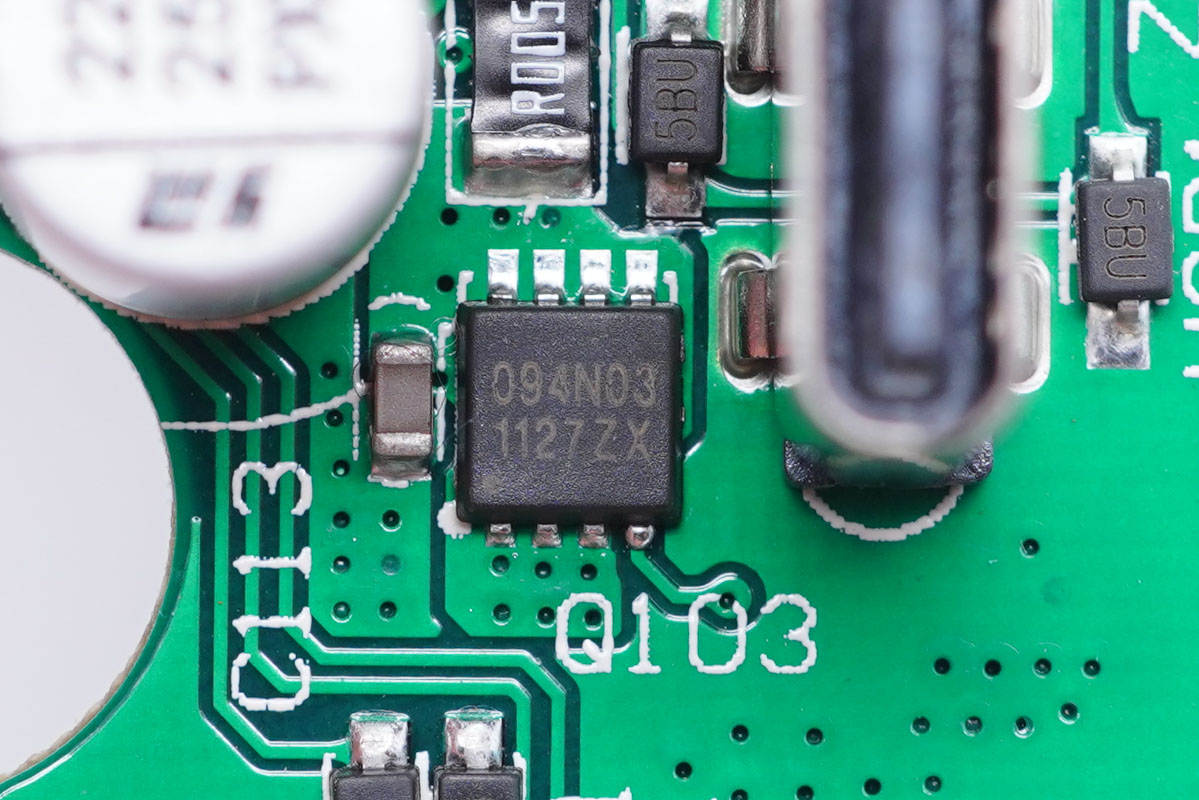

輸出VBUS開關管采用真茂佳ZM094N03M，耐壓30V，導阻9.4mΩ，DFN3x3封裝。

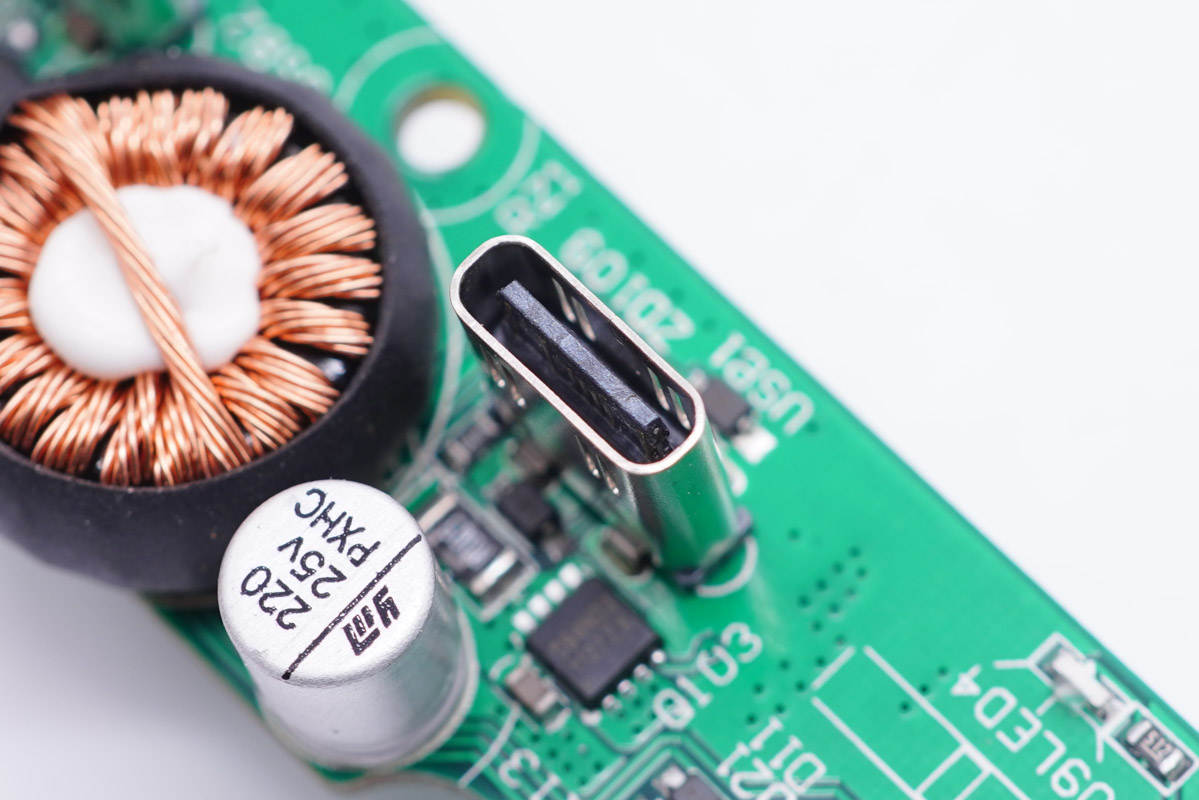

USB-C1母座特寫，垂直過孔焊接。

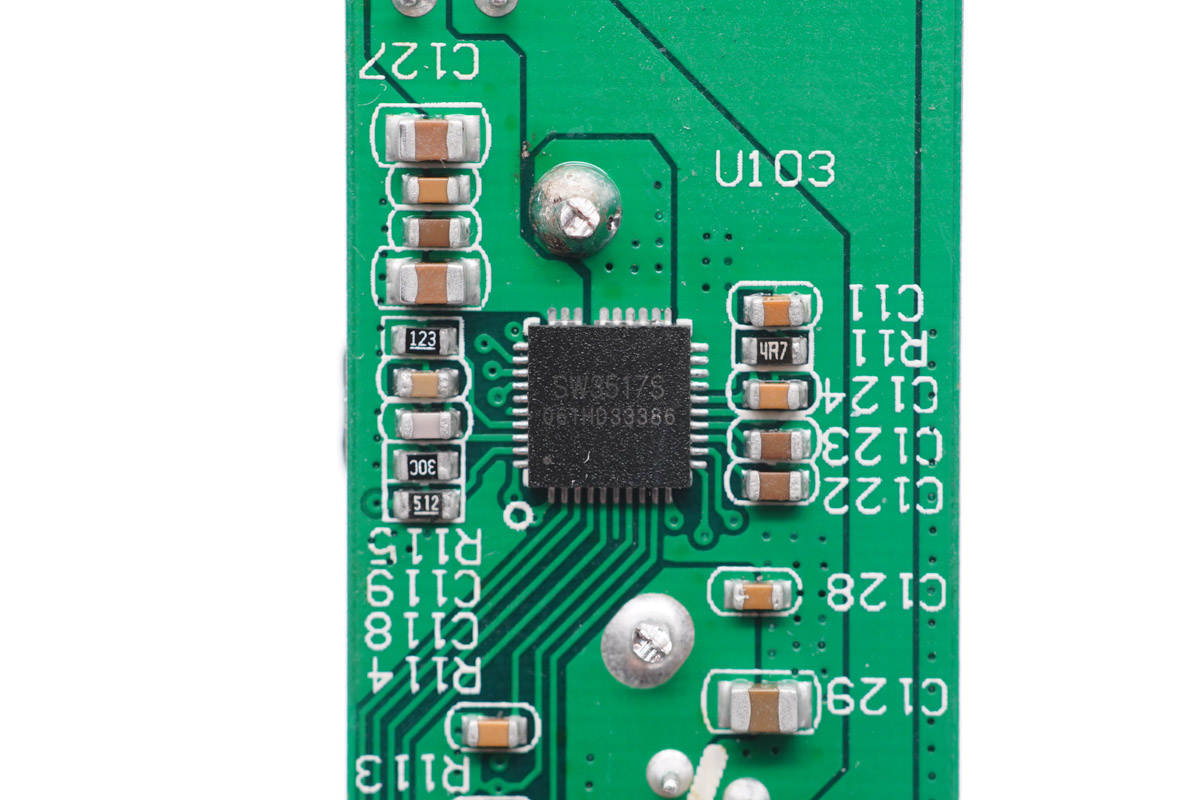

采用智融SW3517S作為C2和A口降壓協議IC。這是一款高集成度的多快充協議雙口充電芯片，支持A+C口任意口快充輸出，支持雙口獨立限流。其集成了5A高效率同步降壓變換器，支持 PPS、PD、QC、AFC、FCP、SCP、PE、SFCP等多種快充協議，最大輸出PD 100W（20V5A），CC/CV 模式，以及雙口管理邏輯。外圍只需少量的器件，即可組成完整的高性能多快充協議雙口充電解決方案。

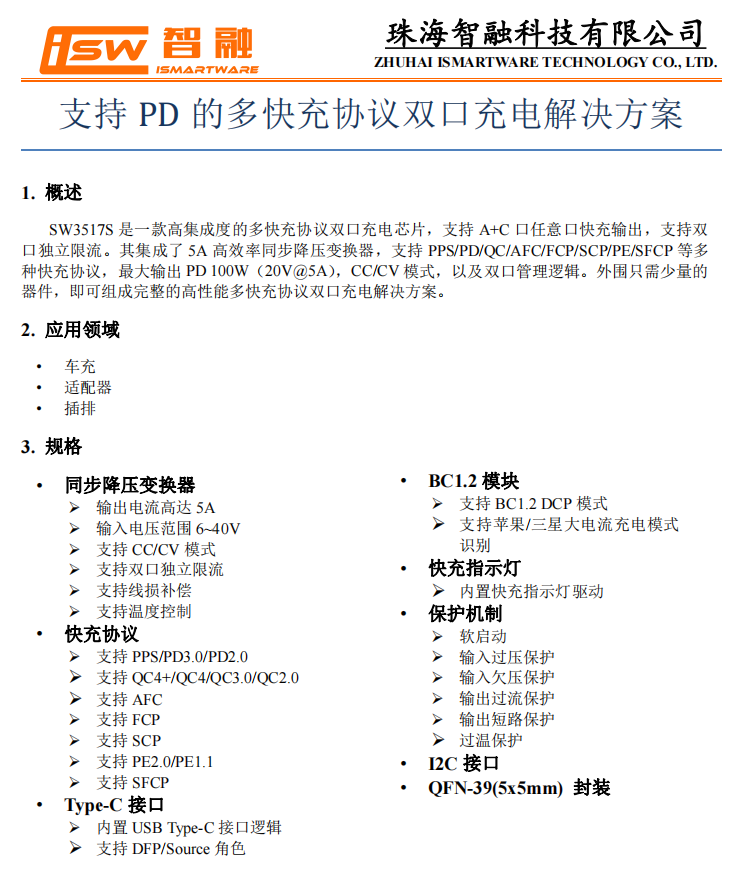

智融SW3517S資料信息。

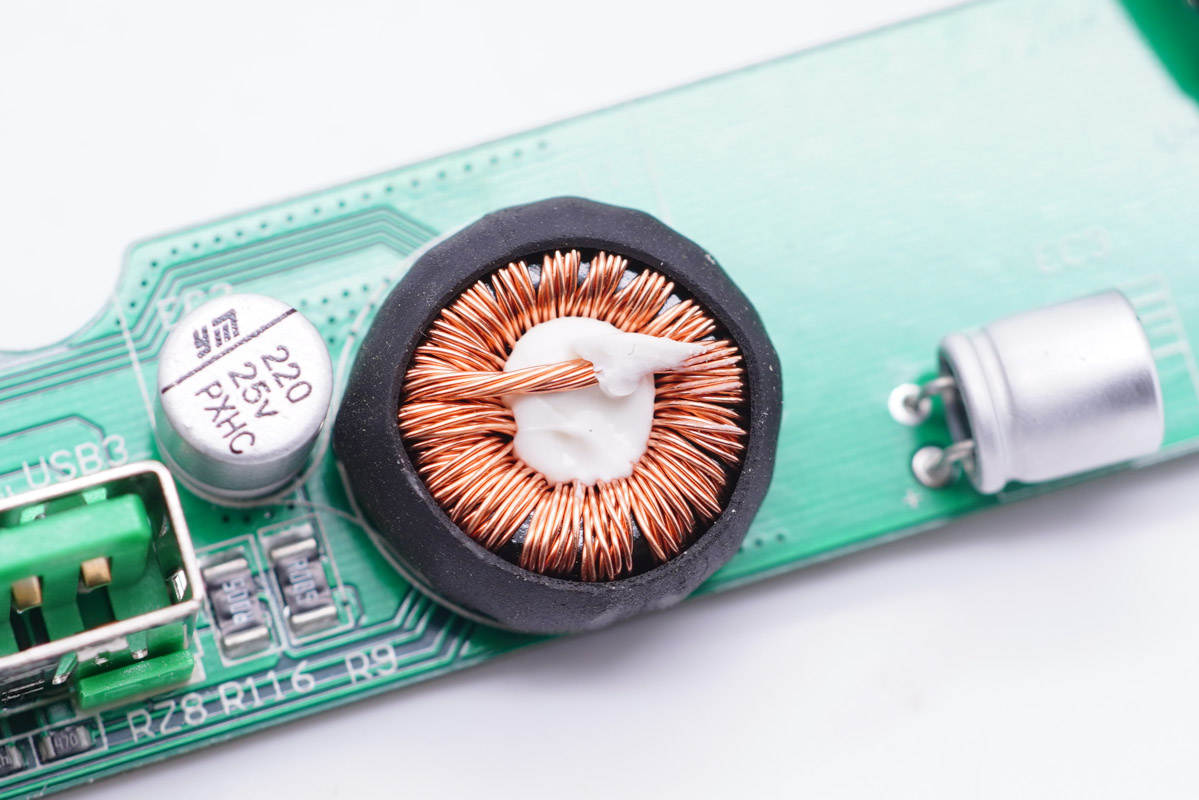

降壓電感特寫。

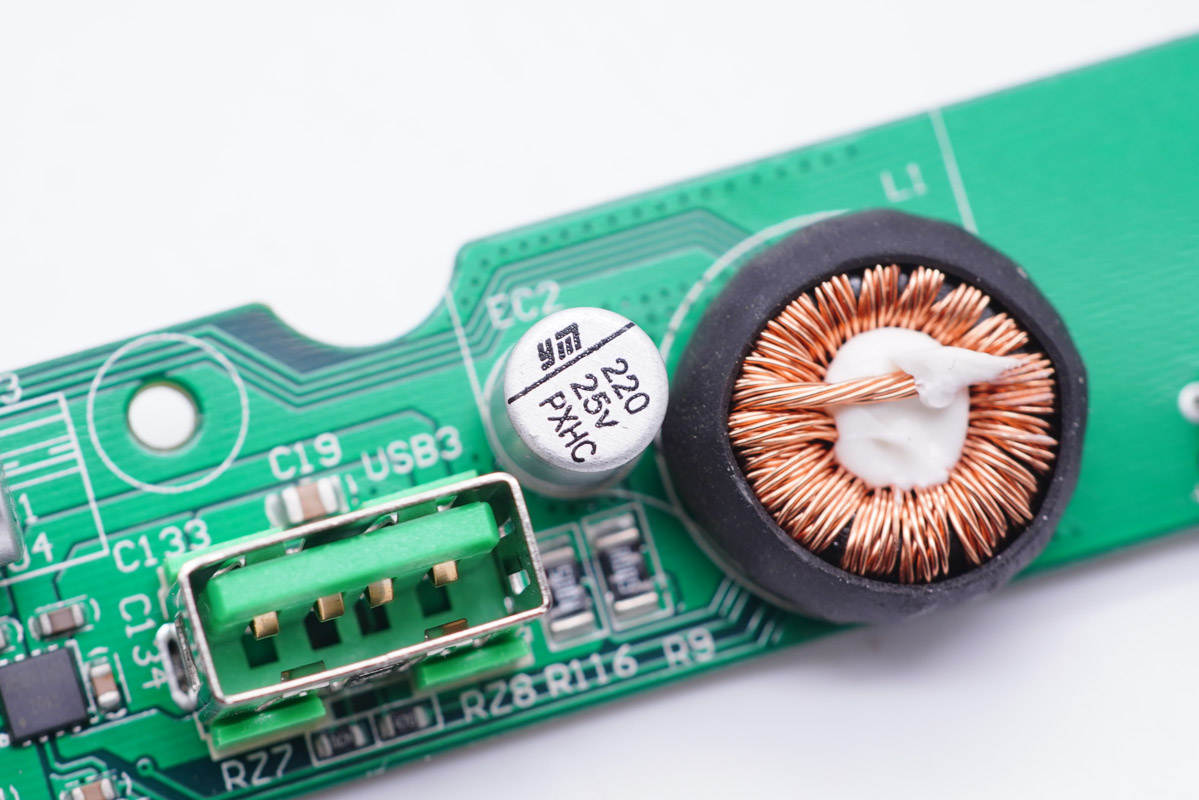

永銘NPX系列濾波固態電容，降壓輸出濾波，規格為25V 220μF。

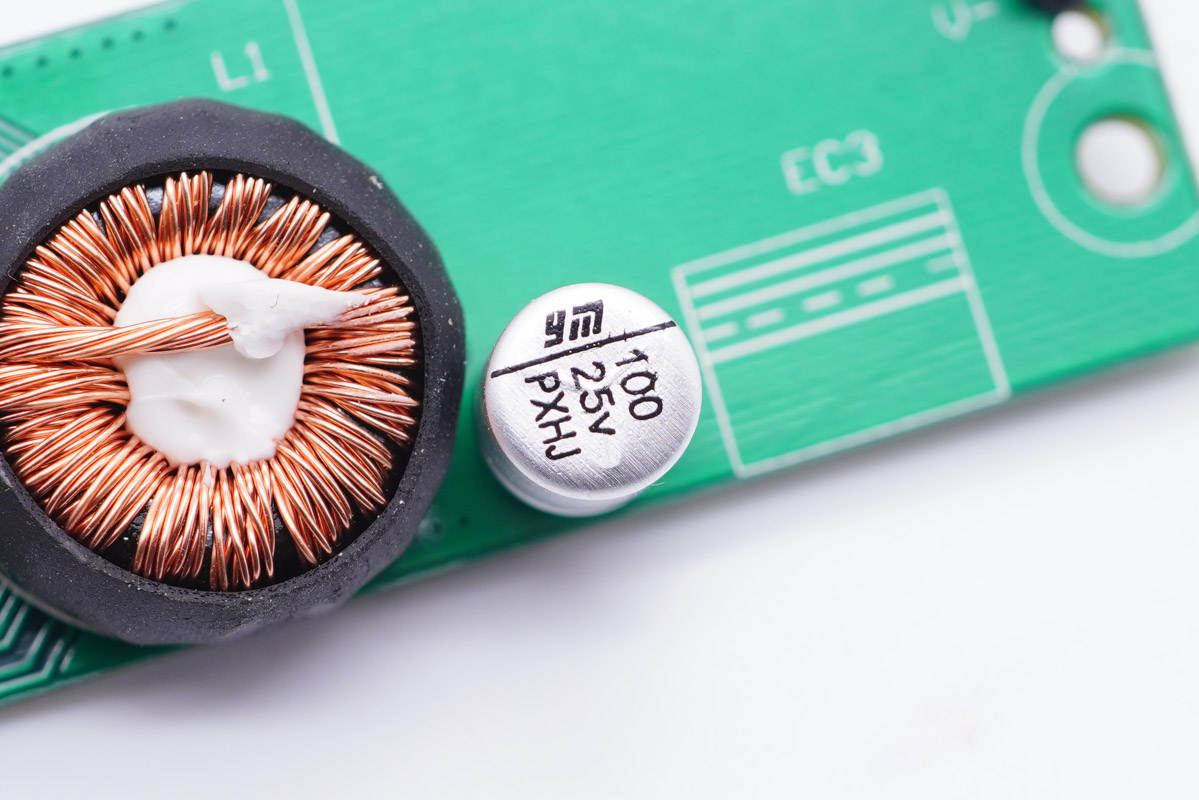

第二顆電容用于A口濾波輸出，規格為25V 100μF。

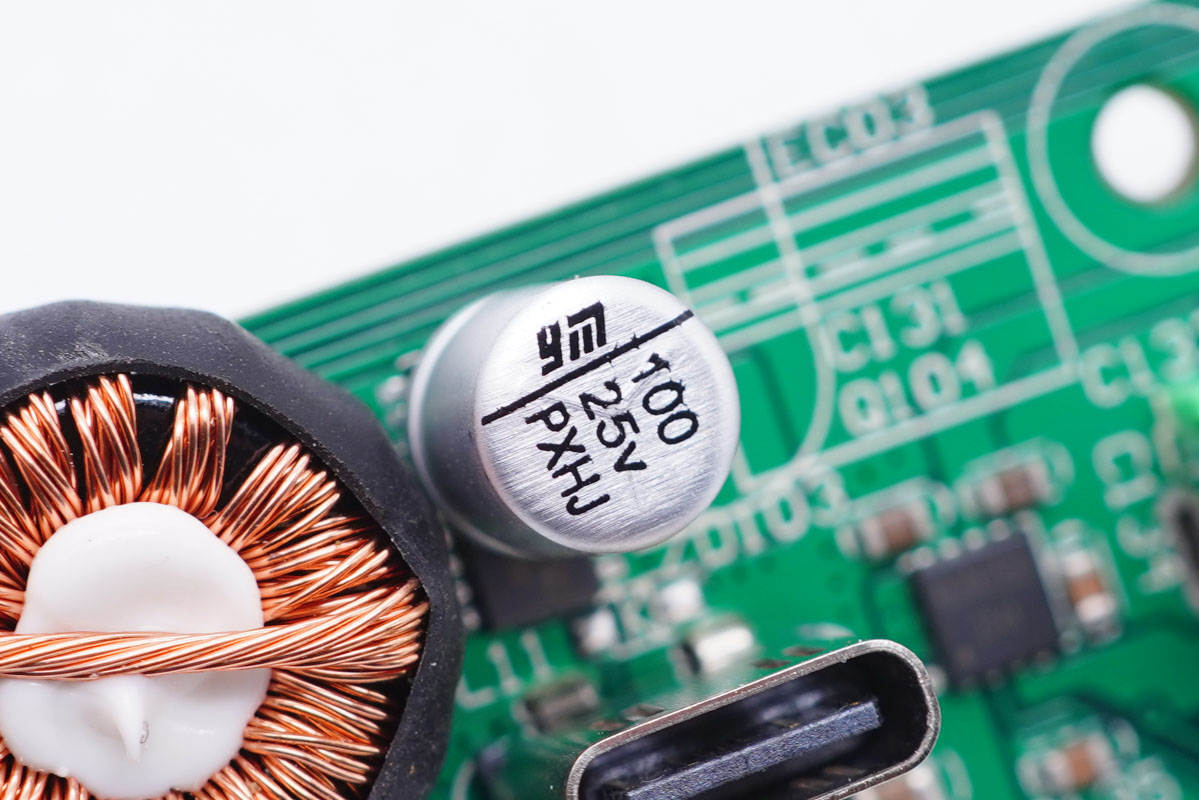

第三顆濾波電容用于C2口濾波輸出，規格也是25V 100μF。

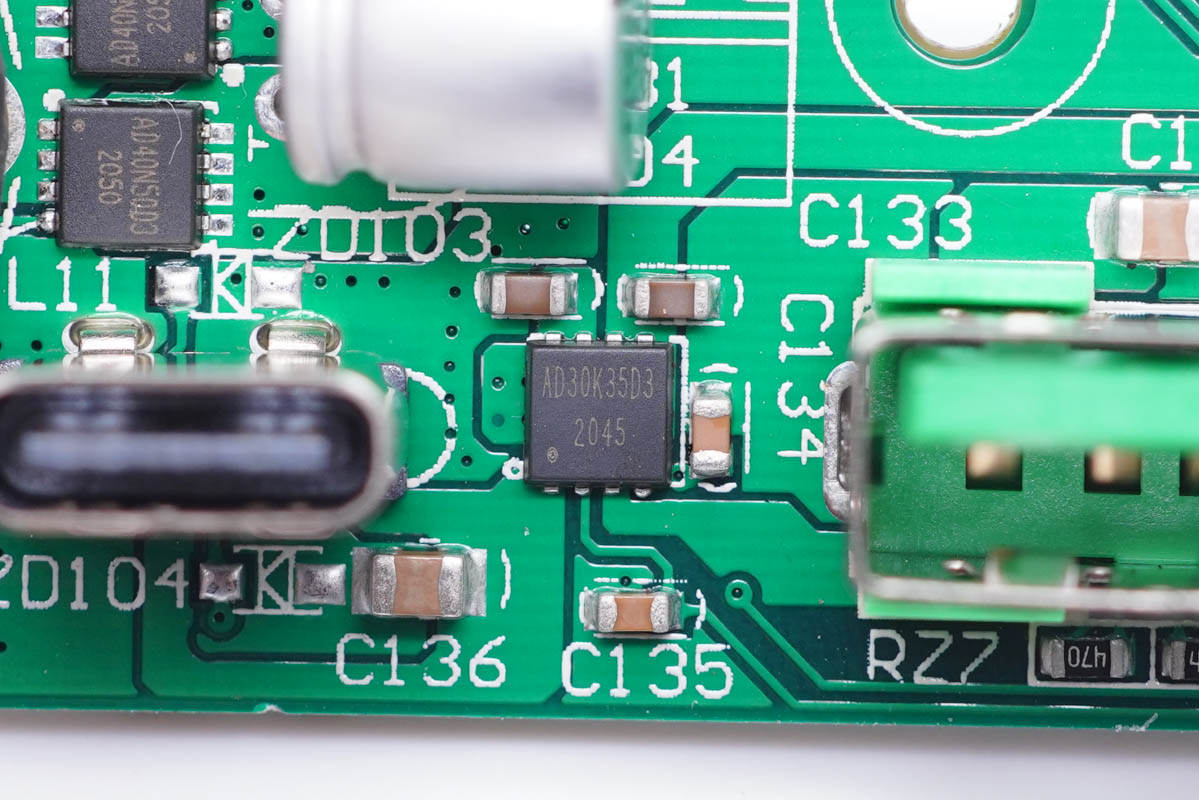

砹德曼AD30K35D3，雙NMOS，耐壓30V，用于1A1C端口輸出功率分配。

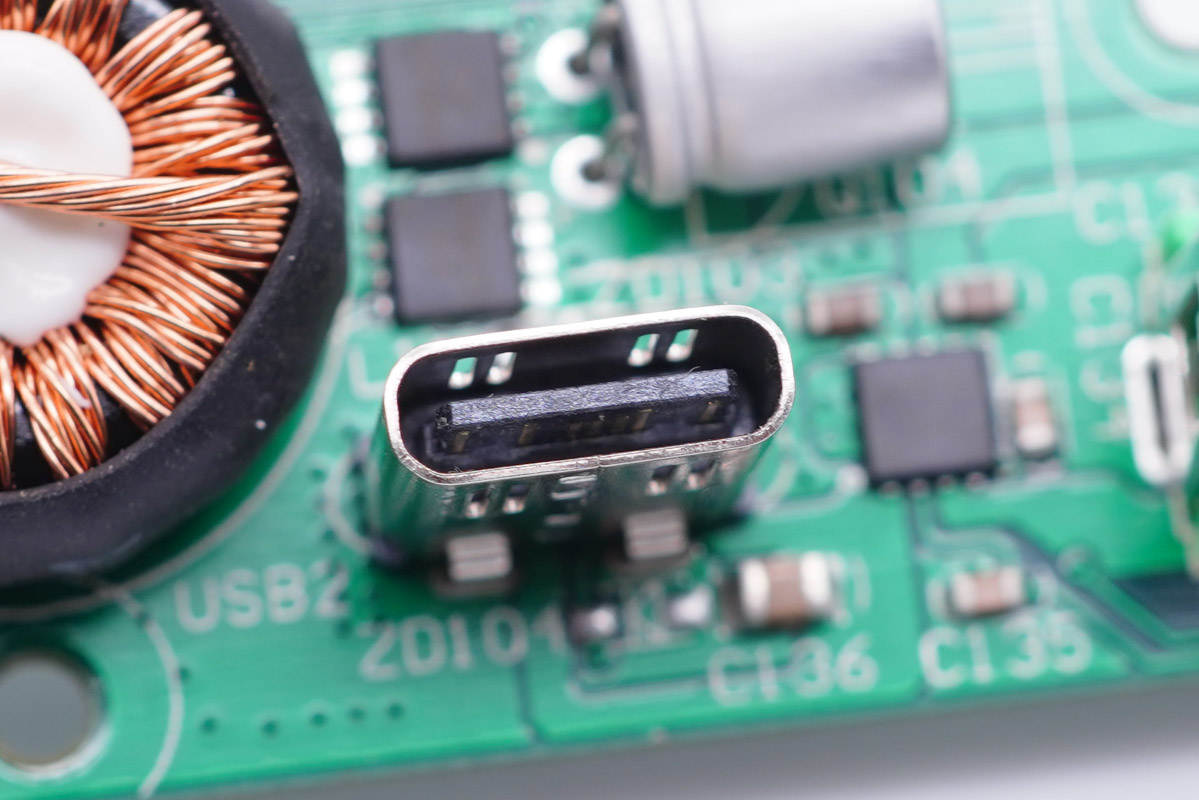

USB-C2母座特寫。

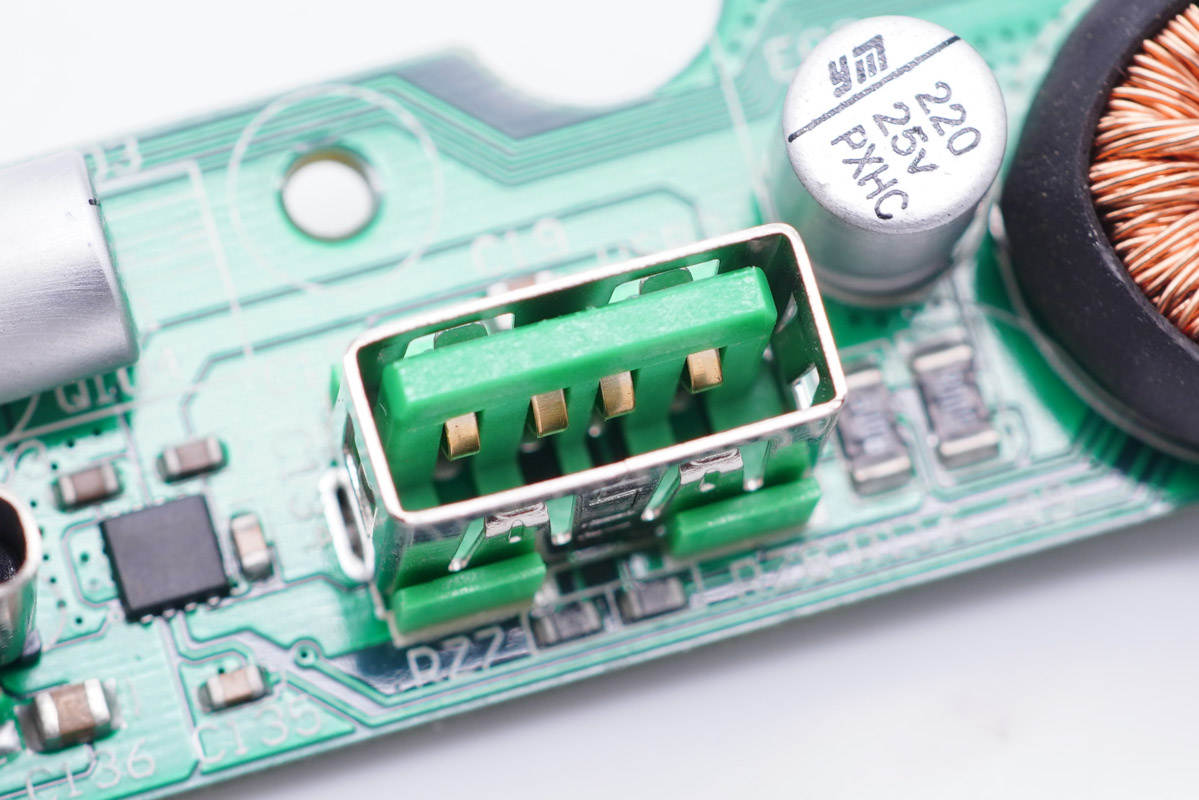

A口母座特寫。

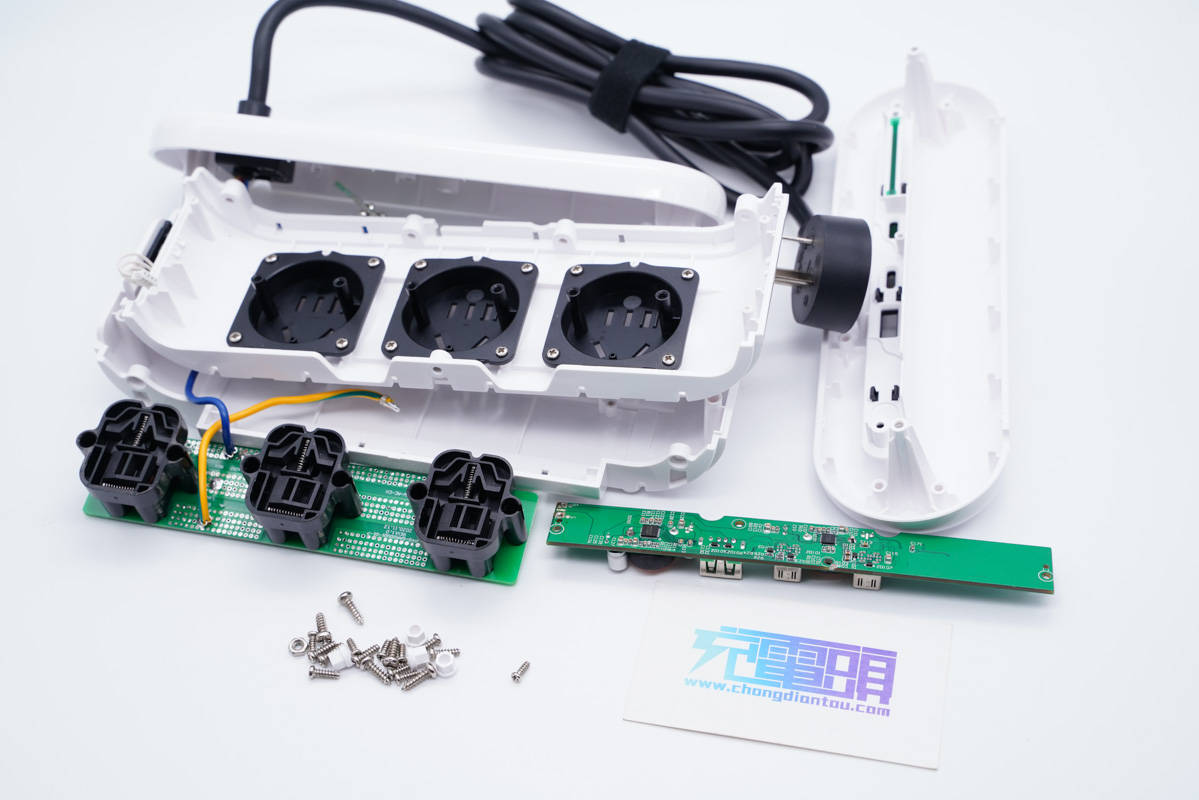

全部拆解完畢，來張全家福。
充電頭網拆解總結
圖拉斯這款65W快充插座采用“傳送帶”般造型設計，和一般的直板插座比起來就顯得獨特的多，讓人眼前一亮。機身光滑圓潤，觸摸手感好。配備2C1A接口是時下主流需求，同時支持QC、AFC、FCP、SCP、PE2.0、PD3.0等豐富快充協議，可以很好的兼容市面上絕大多數設備。
此外支持45W+18/20W雙口快充，例如插線便可同時滿足Mac和iPhone 12快充需求。另外配備三個3+2新國標插口，最大承載功率也設計到了2500W，一個插座便可承載多個設備的用電需求。
充電頭網通過拆解了解到，圖拉斯65W快充插座不僅是機身造型獨特，內部設計也不一般。AC模塊以PCB板做底焊接插座模塊，同時外套塑料殼，保護性更好，使用更長久。此外設有繼電器控制電路，充電器開關電源電路和輸出端DC-DC降壓電路分別設計在兩塊板子上。
其中開關電源由通嘉LD5762E1搭配龍騰超結MOS管，以及力生美同步整流控制器搭配威兆VST012N12MS同步整流管組成，輸出端兩路二次降壓電路采用智融SW3516H和SW3517S方案。初級側采用四顆艾華電容濾波，次級側全部采用永銘NPX系列固態電容濾波，整體的用料十分可靠。
