BULL公牛是國內數一數二的插座品牌，隨著快充的普及，公牛將USB快充和插座相結合，相繼推出公牛20W快充迷你差旅插座、公牛40W超級快充延長線插座、公牛床頭USB鬧鐘插座、公牛3USB快充魔方插座、公牛65W PD快充插座等產品。

隨著iPhone 12的發布，20W快充是目前快充市場的熱點，為此公牛近期推出了一款帶20W 1A1C快充模塊的插座產品，即我們家庭中十分常見的86面板插座，幾乎是每個房間必備。

這款插座自帶USB模塊相比之下顯得十分新潮，配備1A1C USB接口，分別支持最大20W和18W快充，插線即可給iPhone 12全速充電，十分方便。下面充電頭網就對其進行詳細拆解，看看公牛這款插座做得如何。

一、公牛20W快充插座外觀

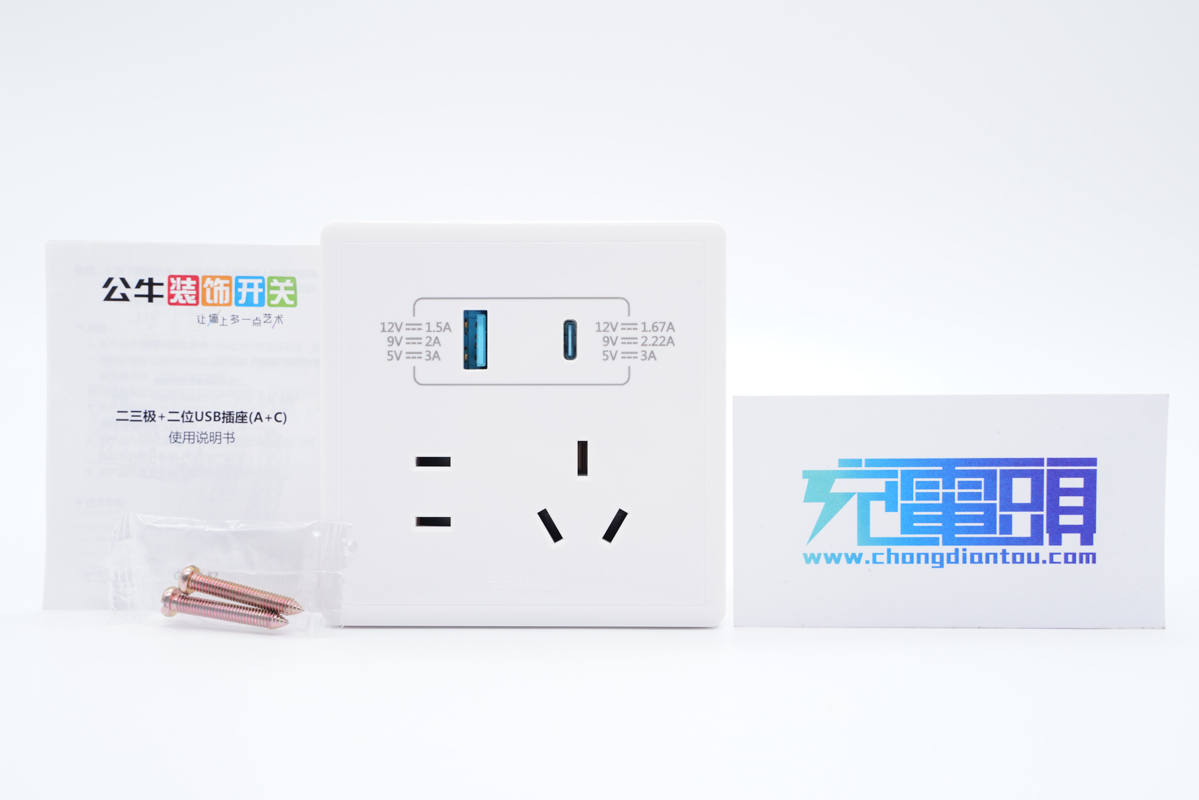

這款產品包裝內含插座、墻釘和使用說明書。

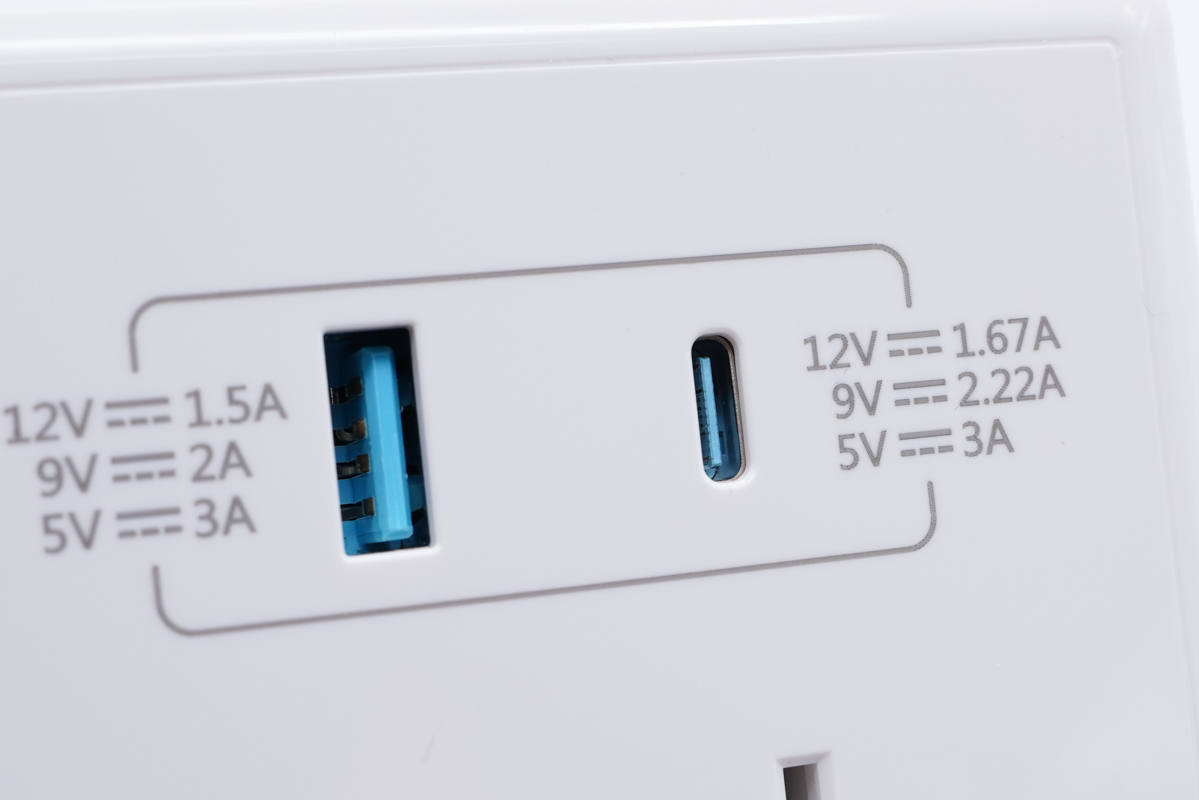

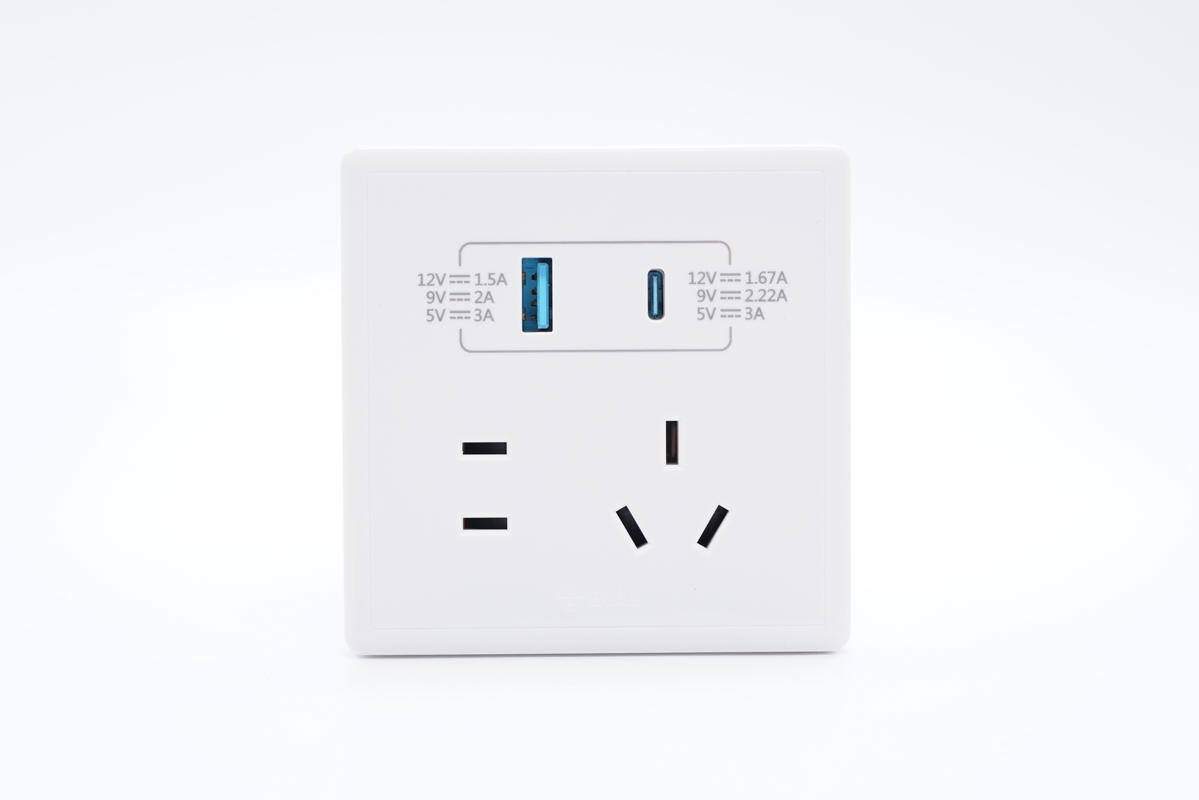

插座采用經典方塊造型設計，外殼表面高光亮面處理，十分光滑。插座下方是AC插口，上方是1A1C USB接口，兩個接口旁都印有輸出參數，非常直觀。

兩個USB接口均采用藍色膠芯，十分經典的配色。

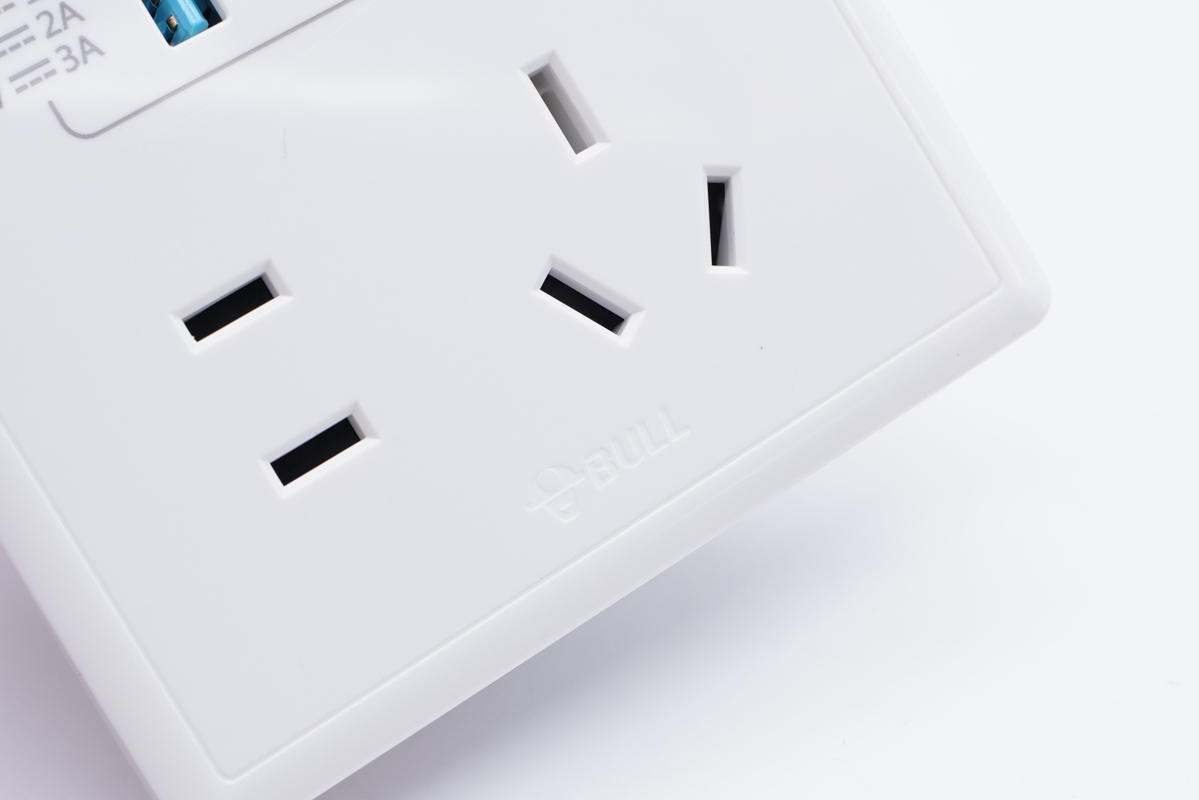

面板最下方凹印BULL品牌logo。

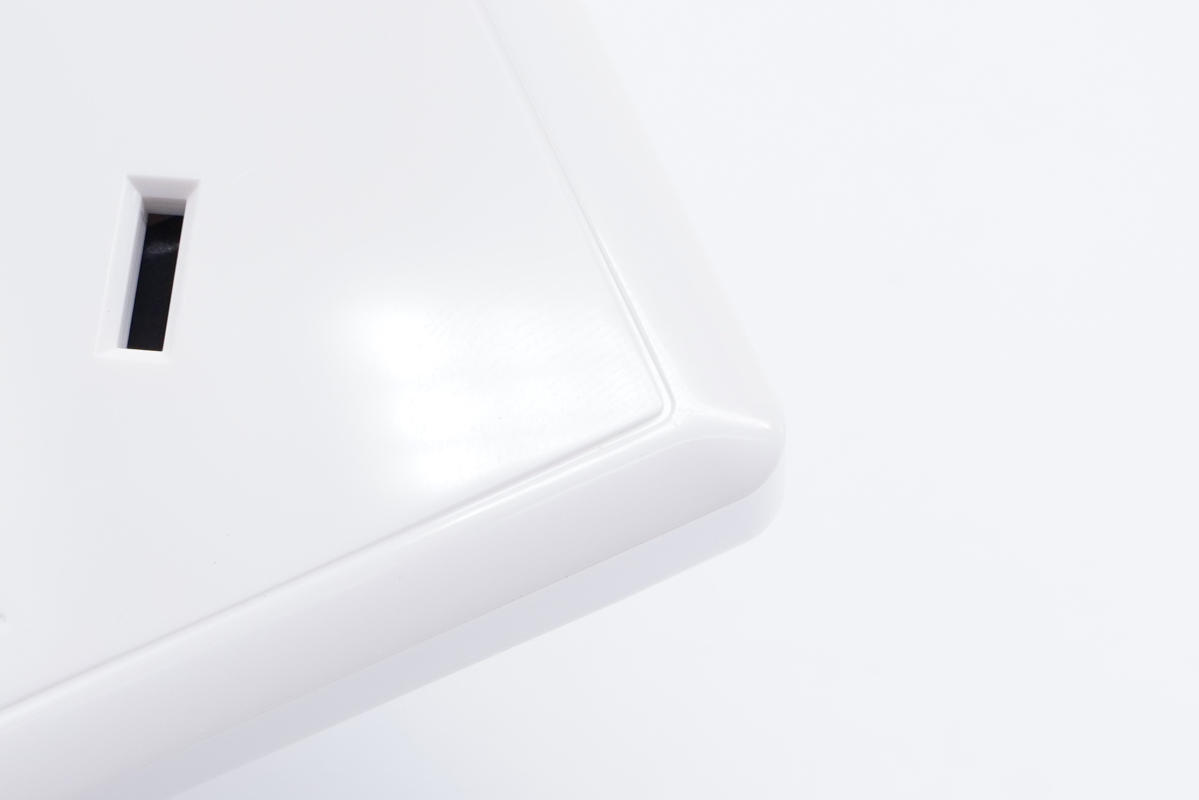

面板邊緣傾斜設計。

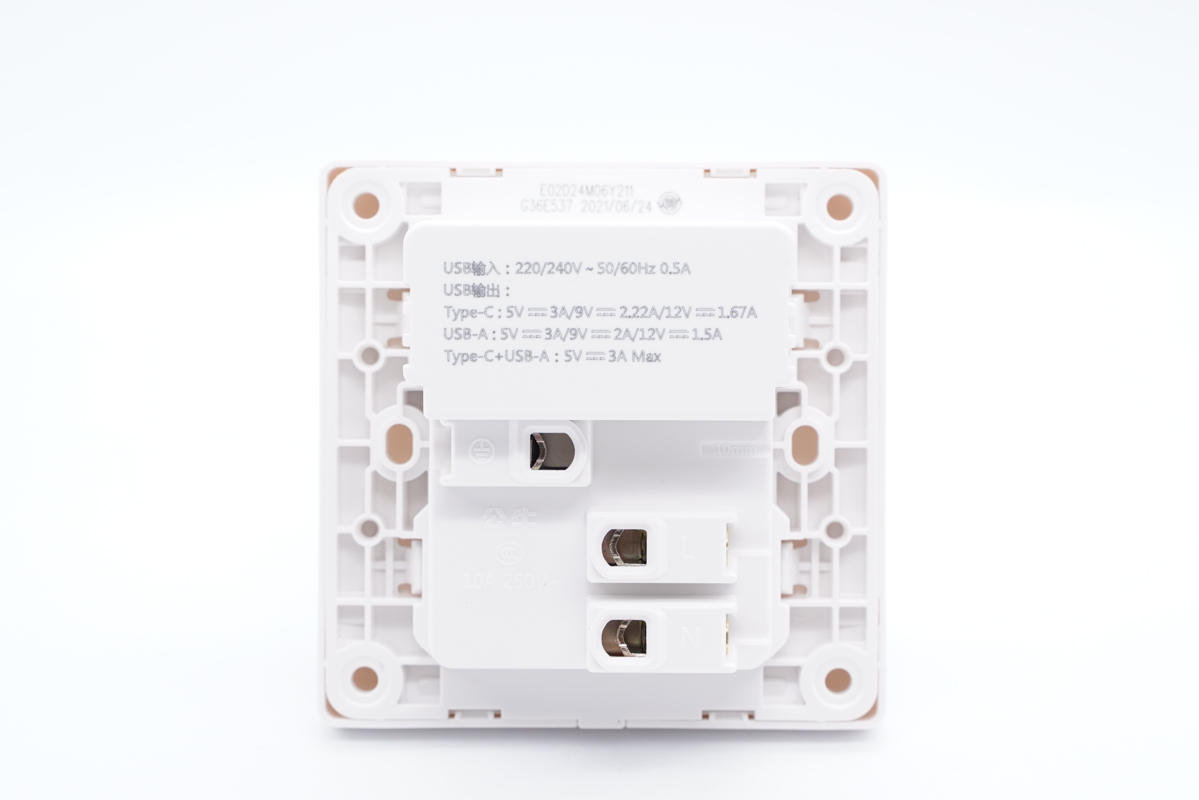

插座背面有電線插孔，使用螺絲固定，外殼上印有產品參數信息

USB輸入：220/240V~50/60Hz 0.5A

USB輸出：

USB-C：5V3A、9V2.22A、12V1.67A

USB-A：5V3A、9V2A、12V1.5A

USB-C+USB-A：5V3A Max

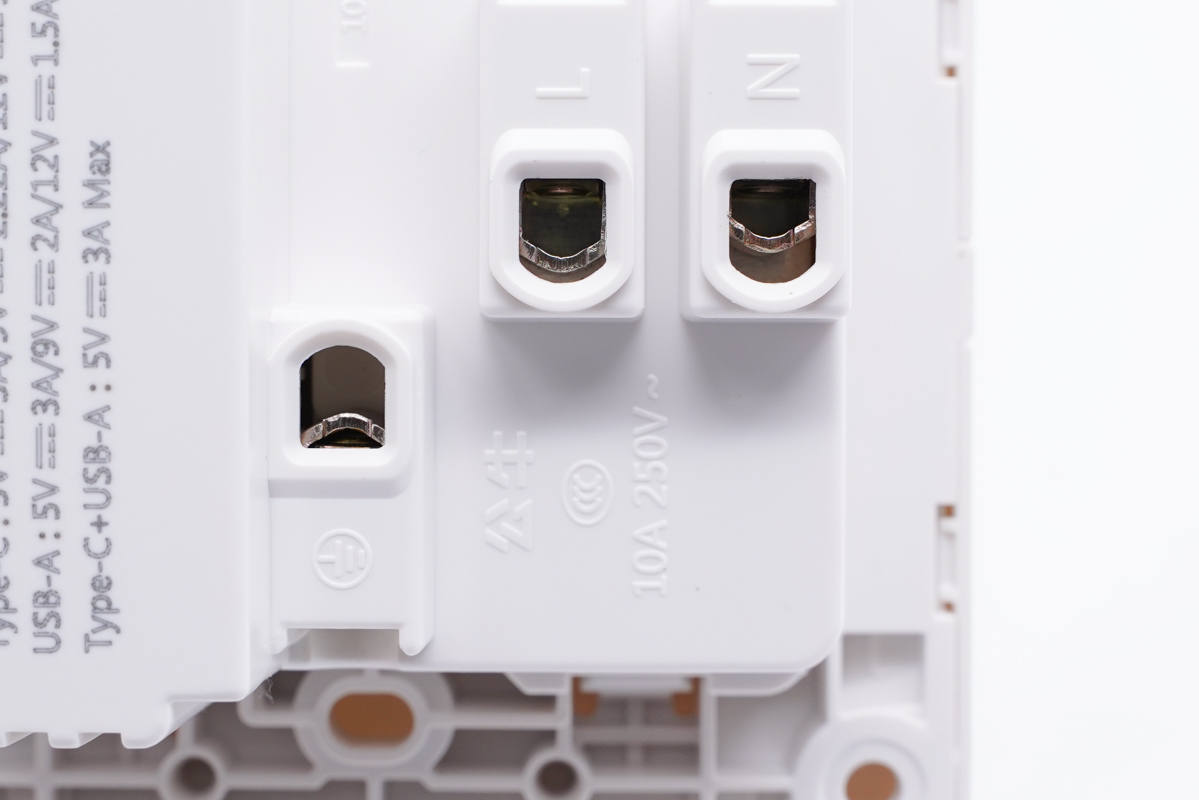

插孔從左到右對應地線、火線和零線，規格為10A 250V~。

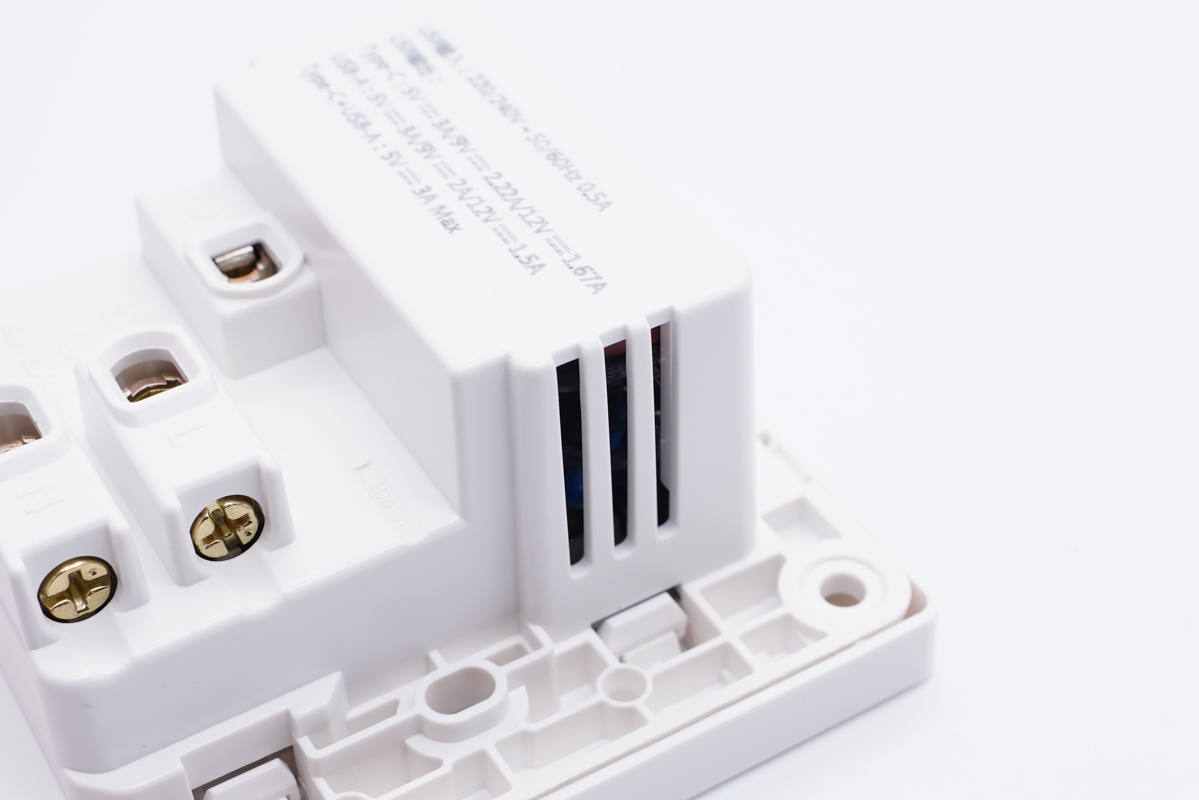

此外背面外殼對應充電器模塊處設有散熱窗口。

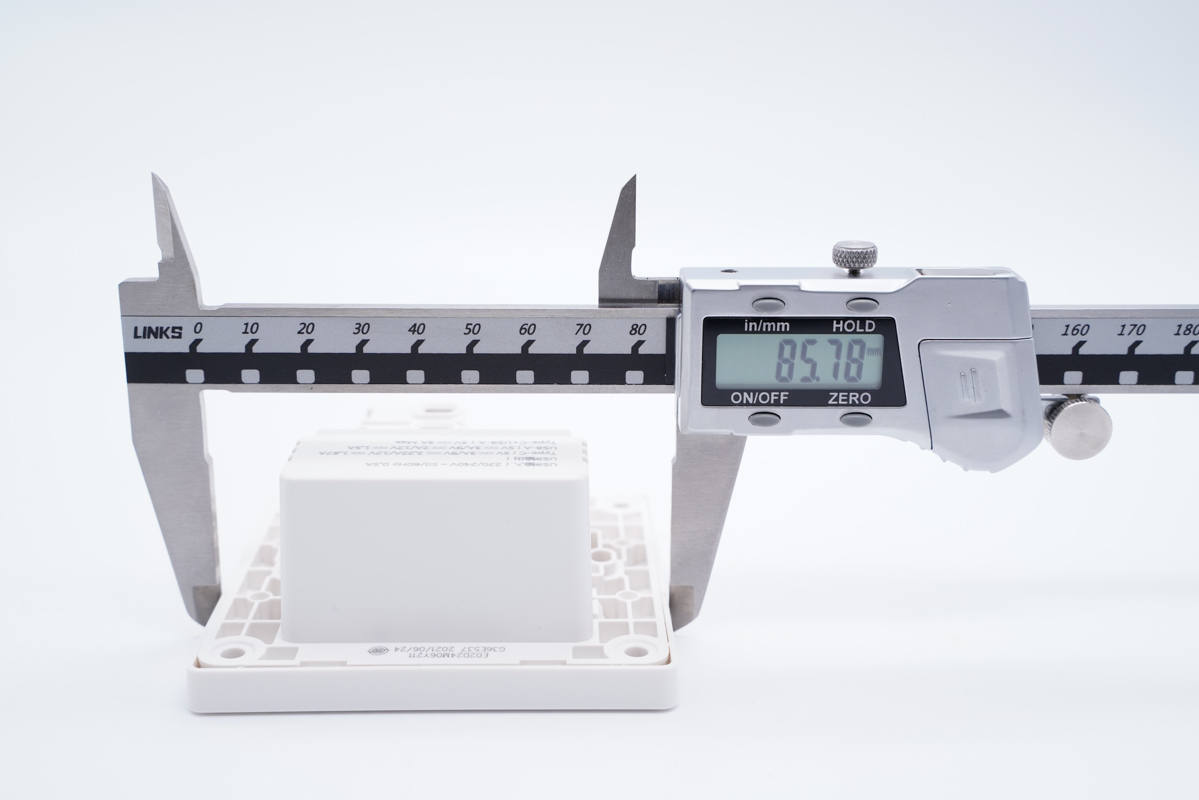

測得面板長度為85.78mm。

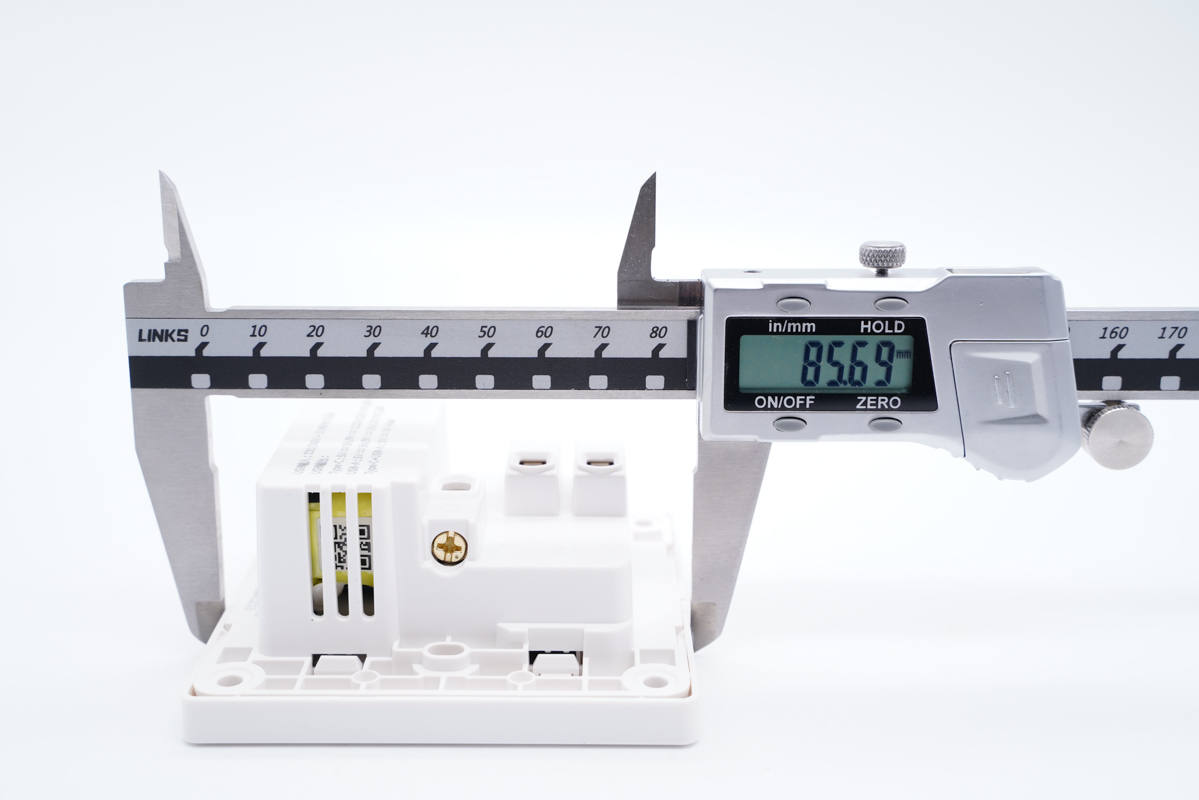

寬度為85.69mm。

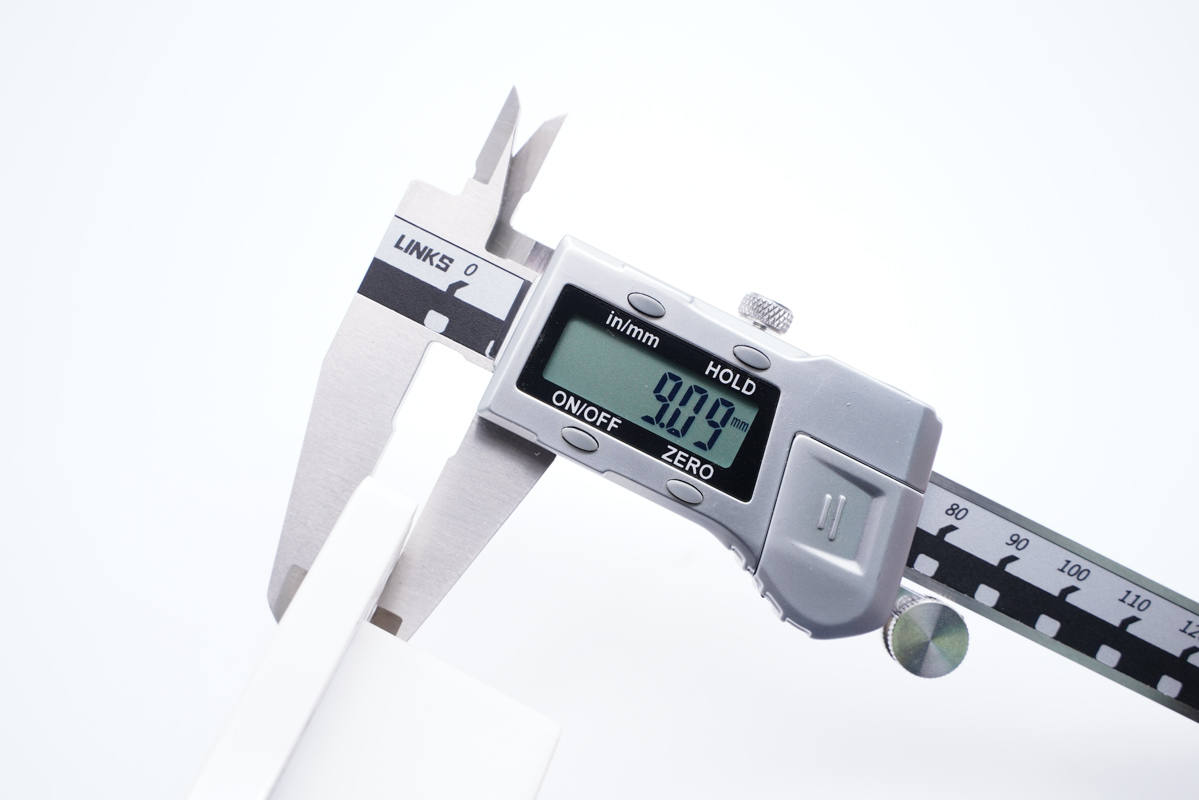

露出部分厚度為9.09mm。

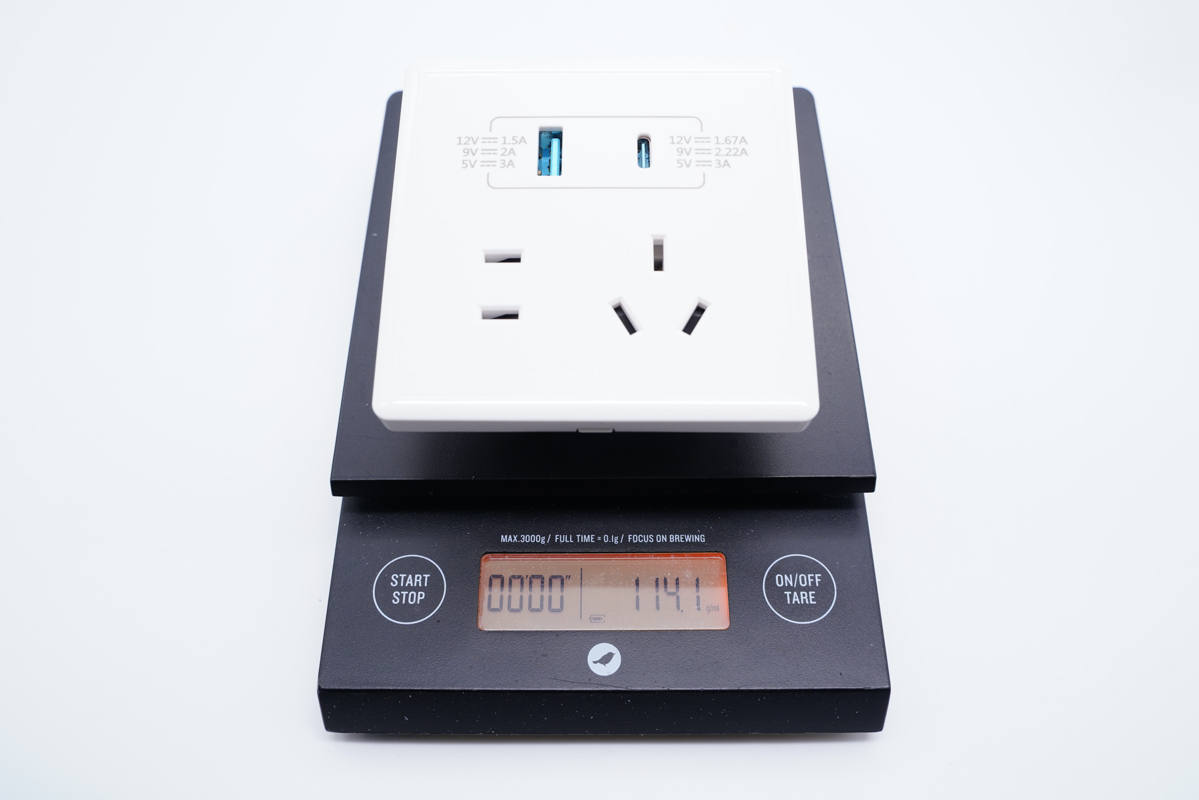

凈重約為114g。

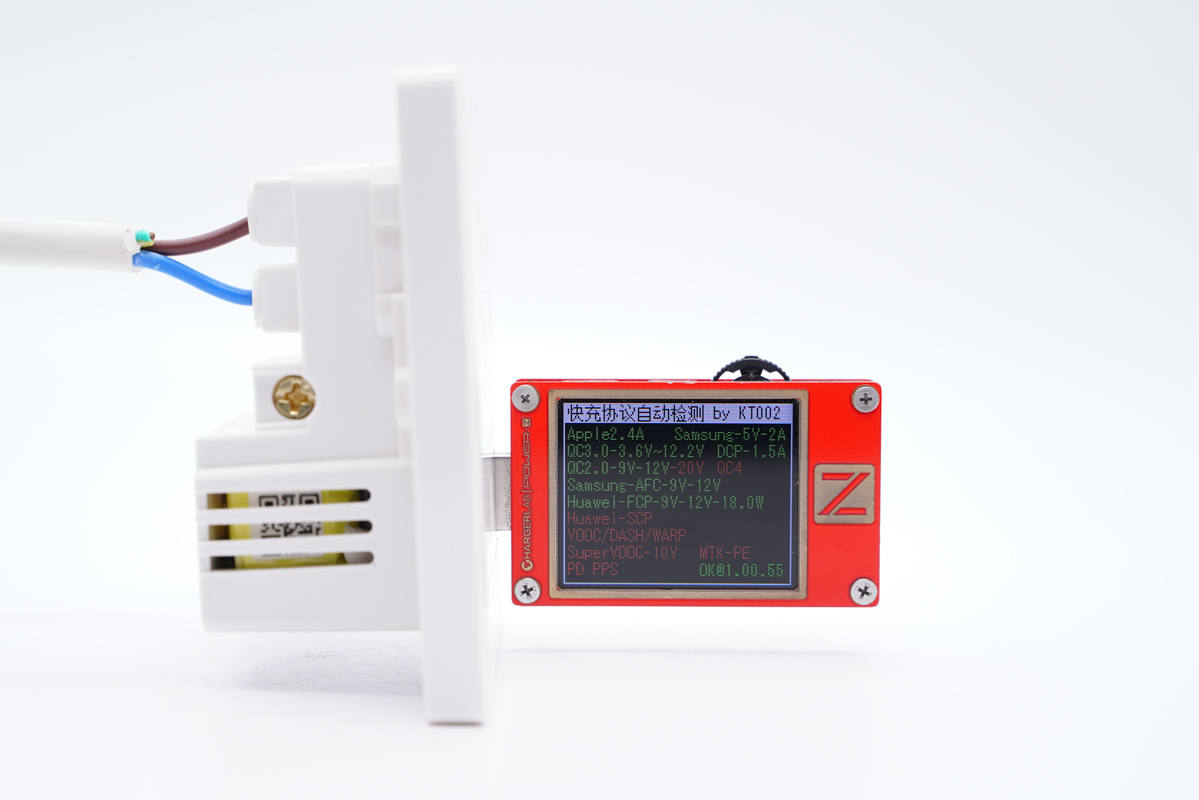

使用ChargerLAB POWER-Z KT002測得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP快充協議。

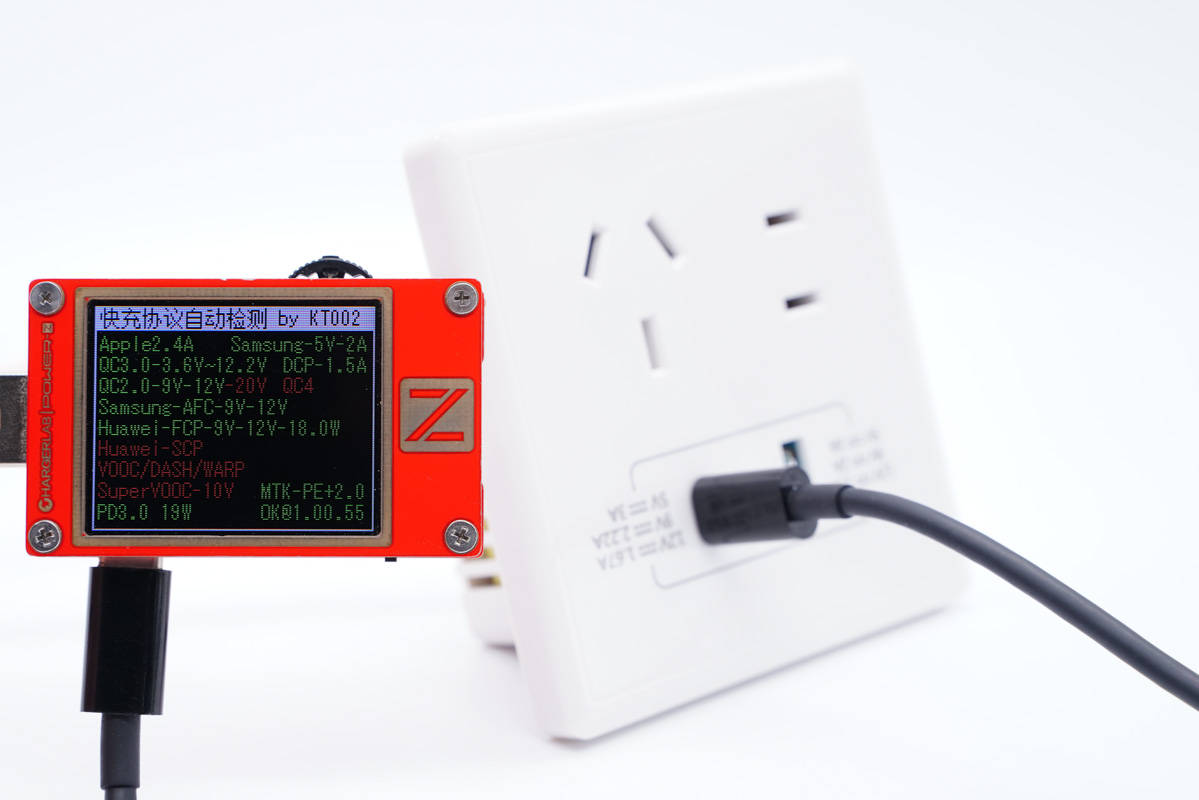

另外使用KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、PE2.0、PD3.0快充協議。

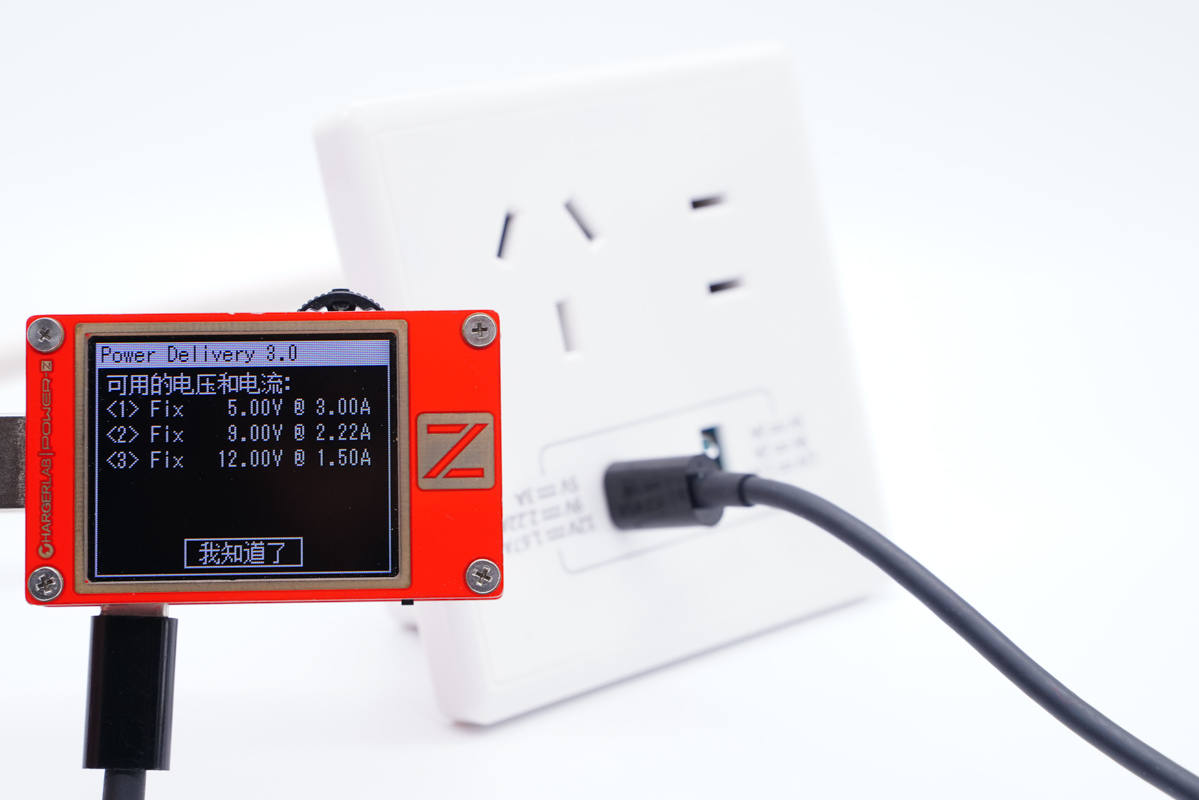

此外還具備5V3A、9V2.22A、12V1.5A三組固定電壓檔位。

二、公牛20W快充插座拆解

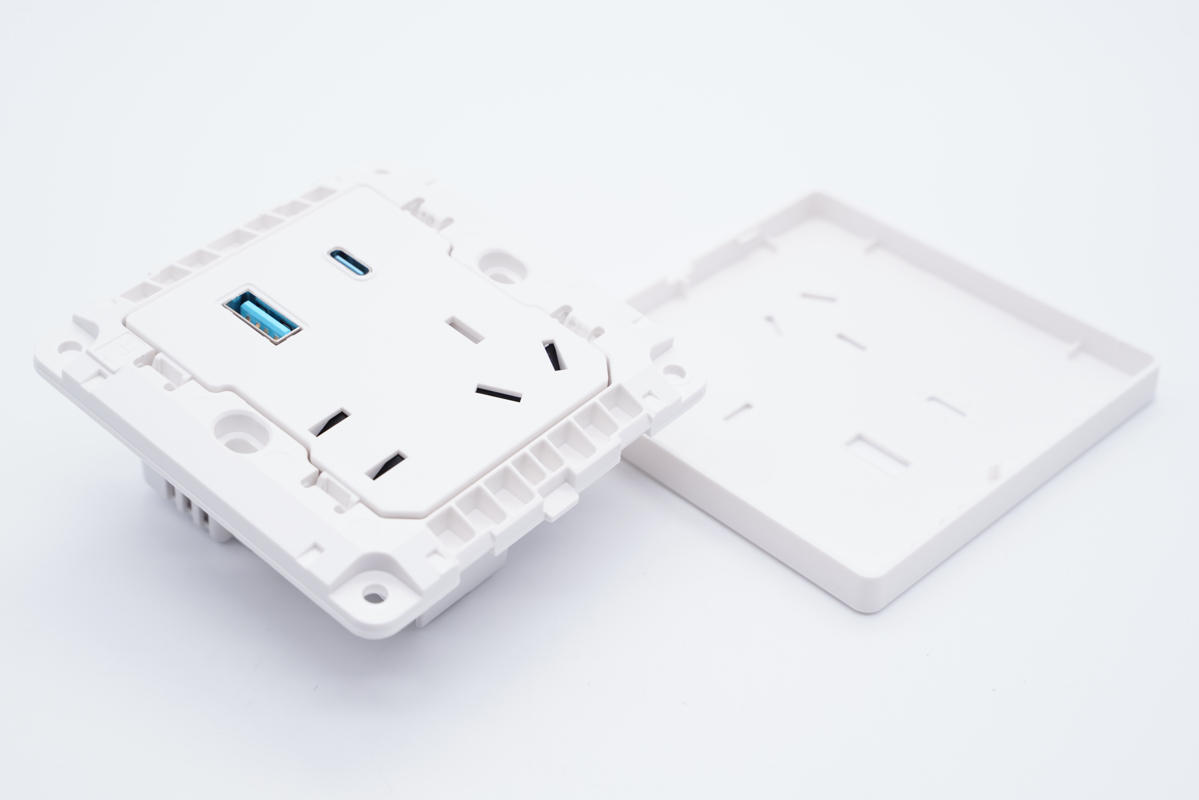

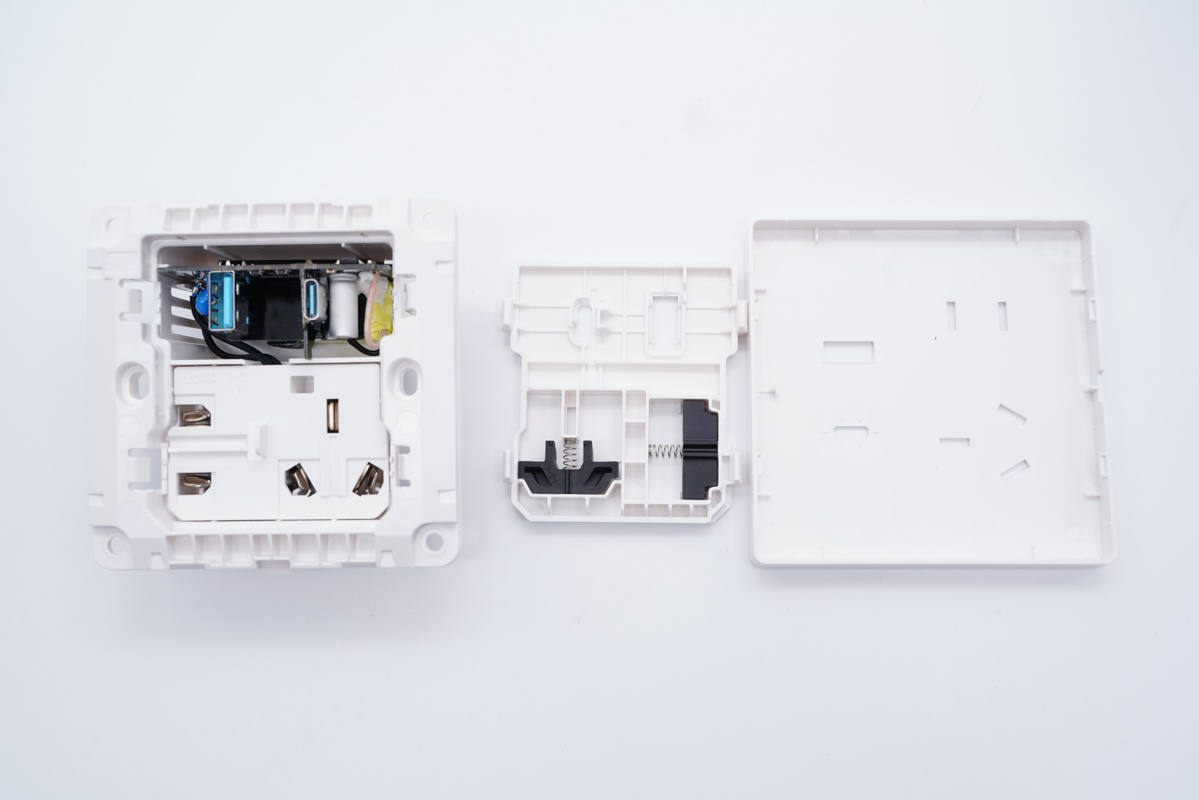

插座正面裝飾板采用卡扣固定，內部塑料殼邊緣設有螺絲固定孔。

內部中心的塑料板也是卡扣固定。

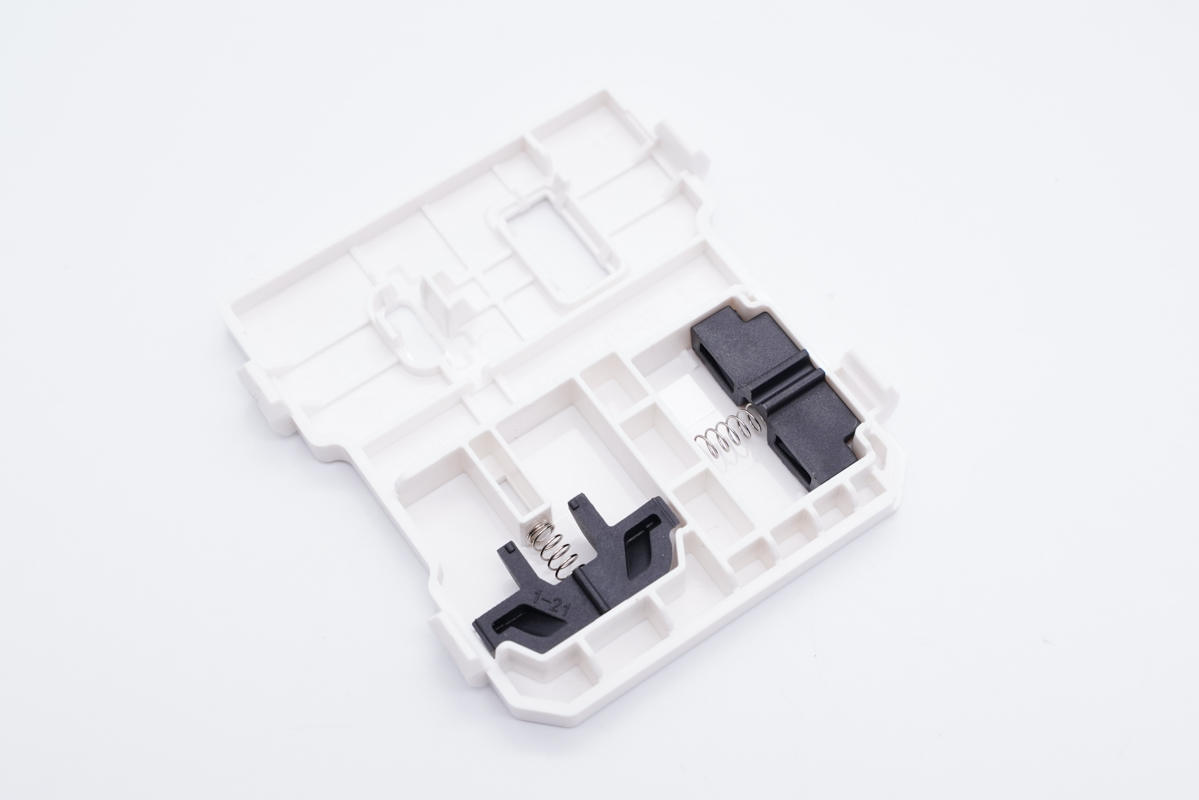

塑料蓋板上設有黑色塑料安全門，通過彈簧進行復位。

插座內設AC插孔和充電器模塊槽位，插座內部使用鍍鎳一體銅帶抗氧化。AC插孔和充電器模塊之間有隔離板隔離，通過黑色導線連接取電。

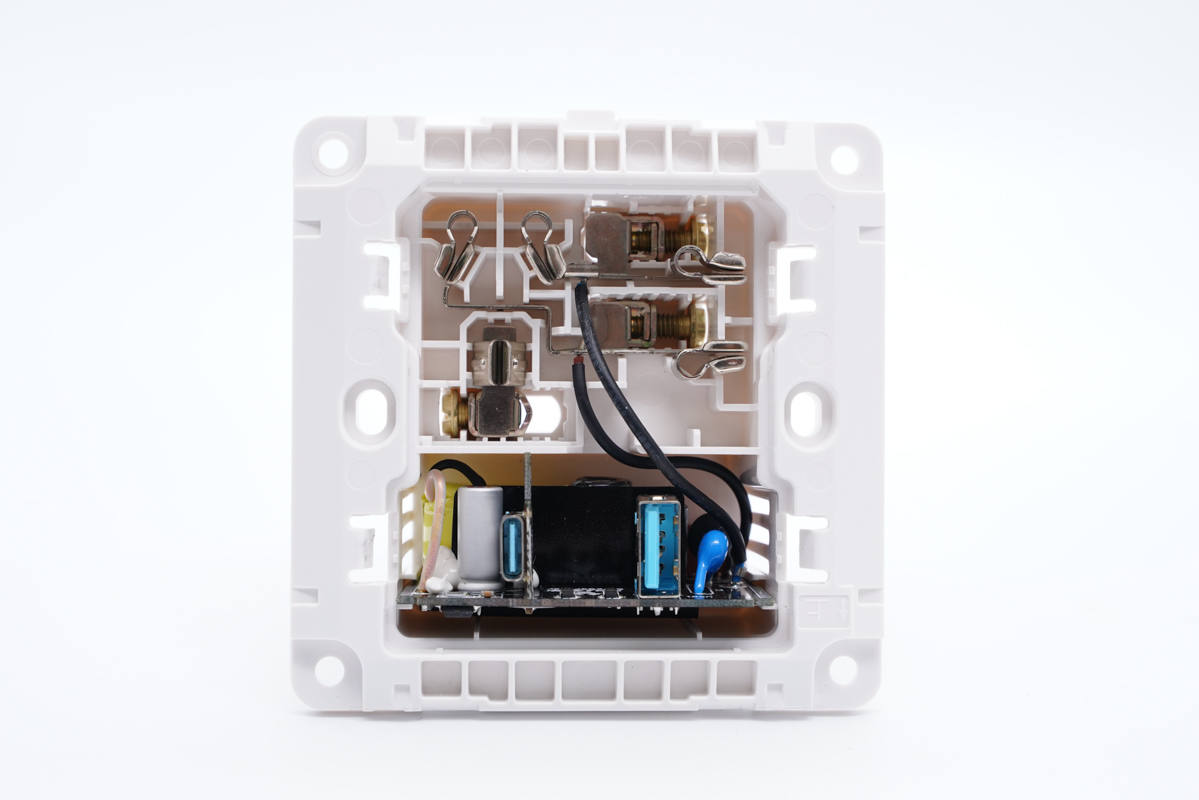

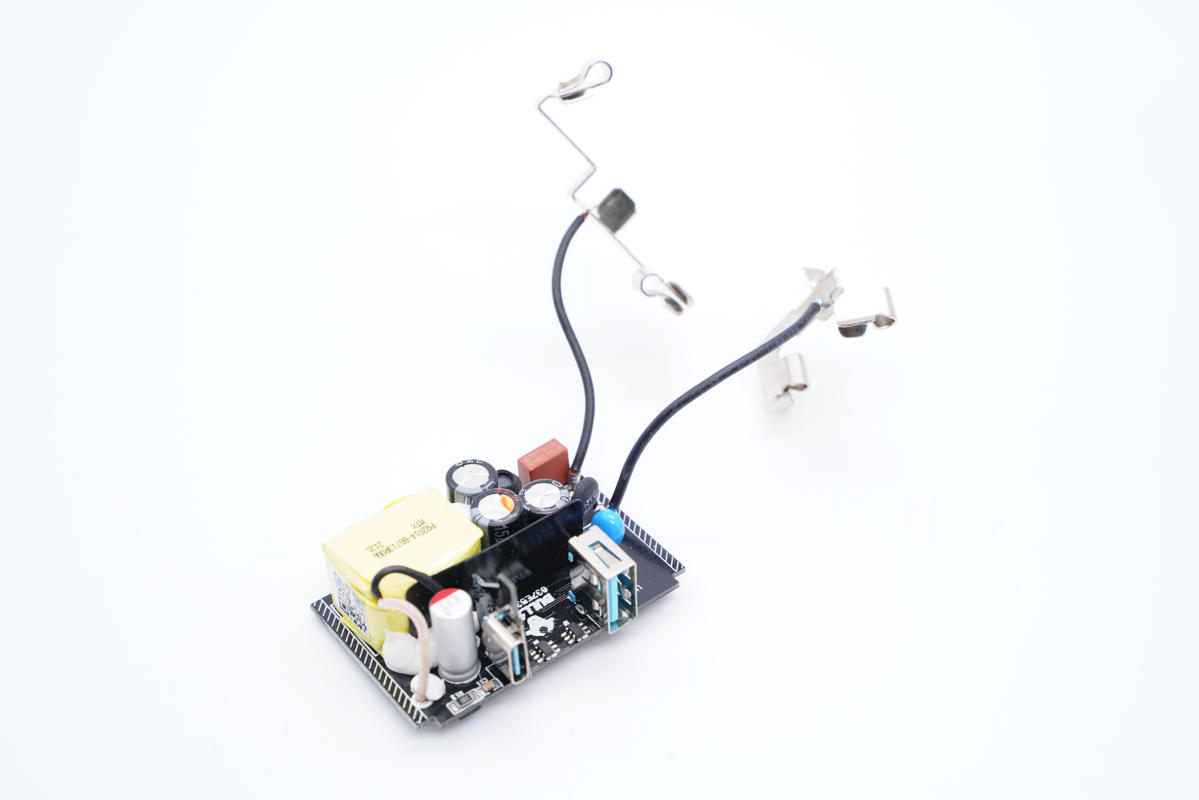

將充電器模塊取出，導線焊接在一體銅帶上取電。

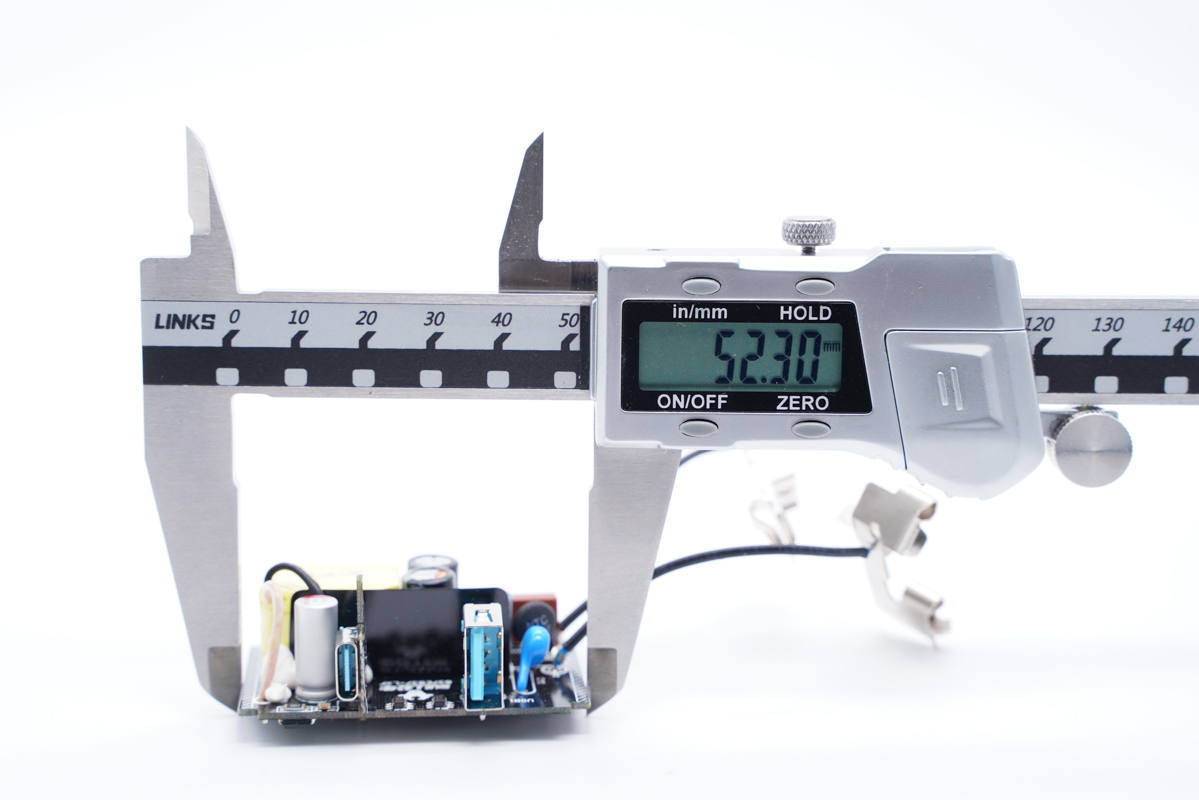

測得板子長度為52.3mm。

寬度為33.88mm。

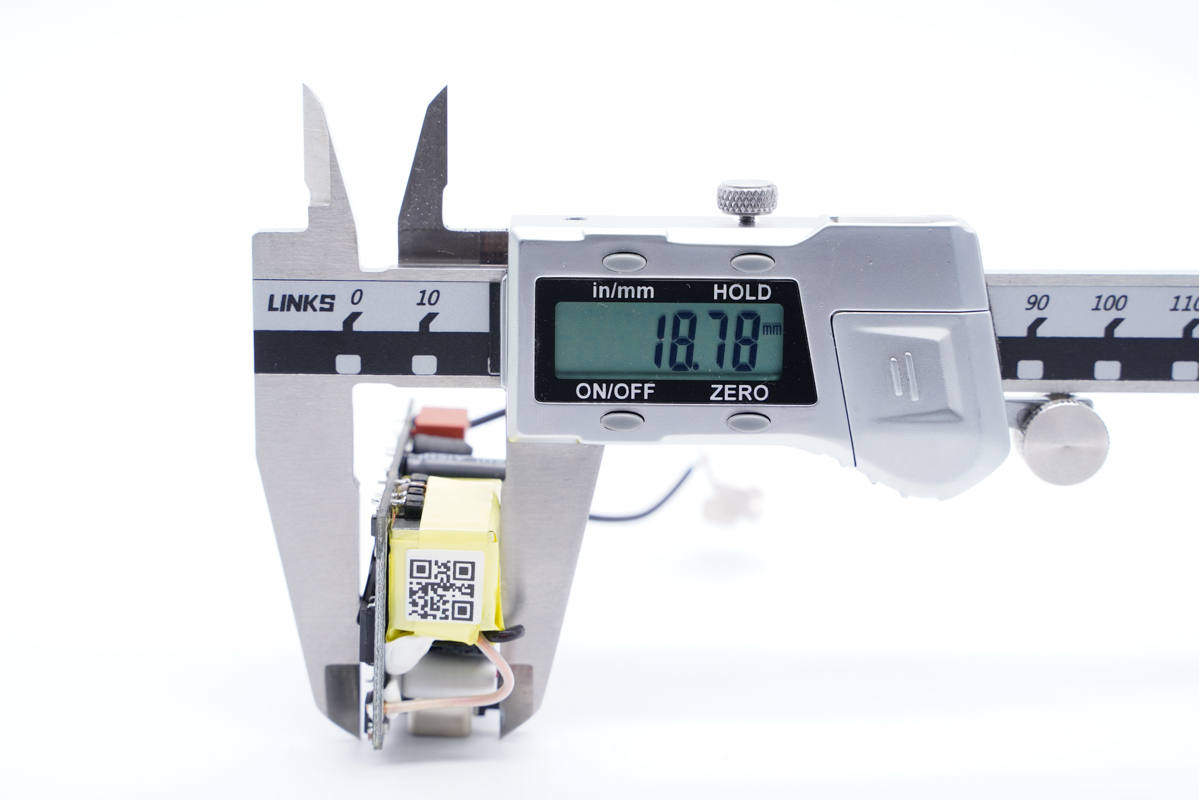

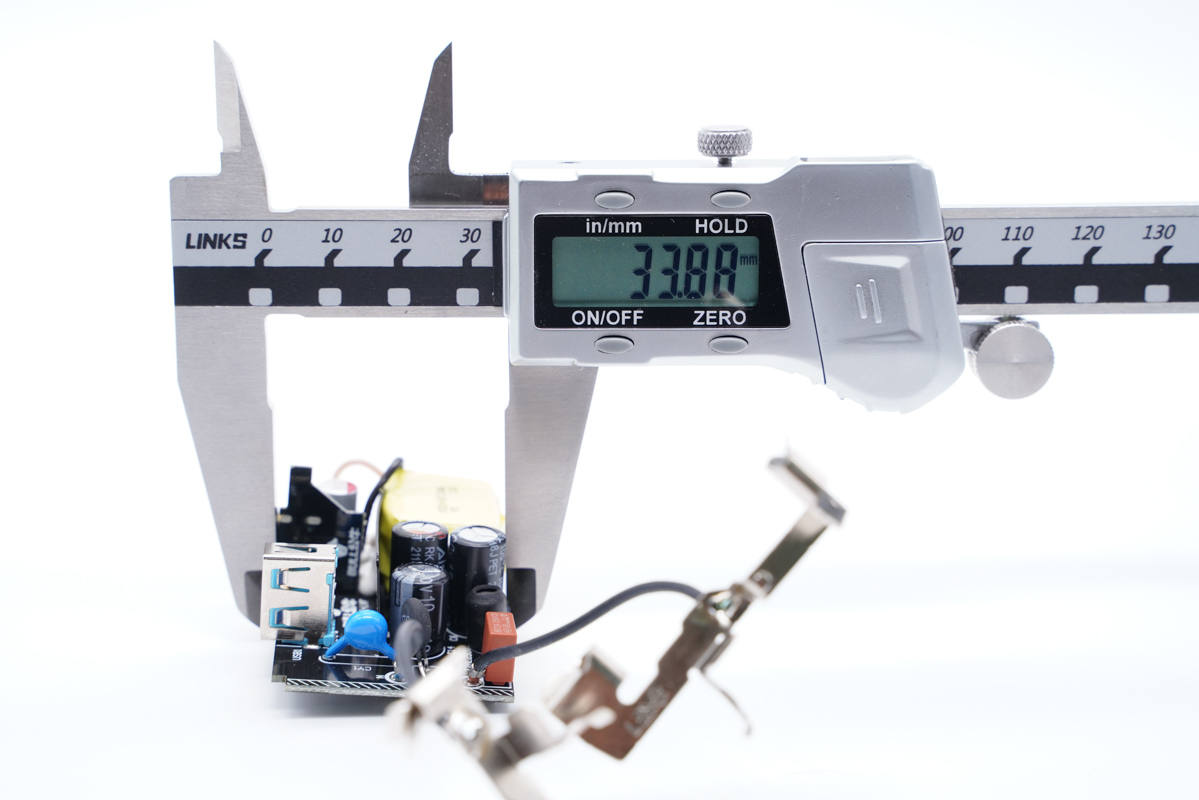

厚度為18.78mm。

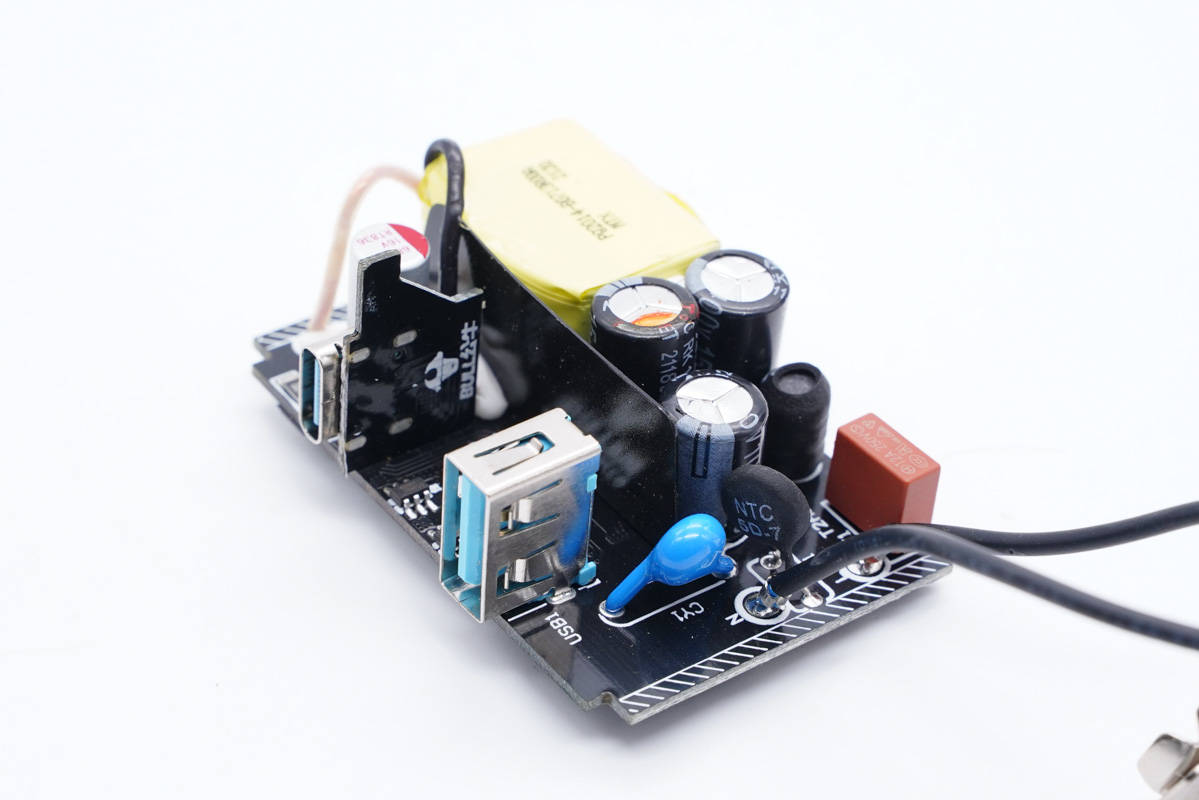

板子前后排分別焊接初次級元器件，之間有塑料板隔離，層次分明。

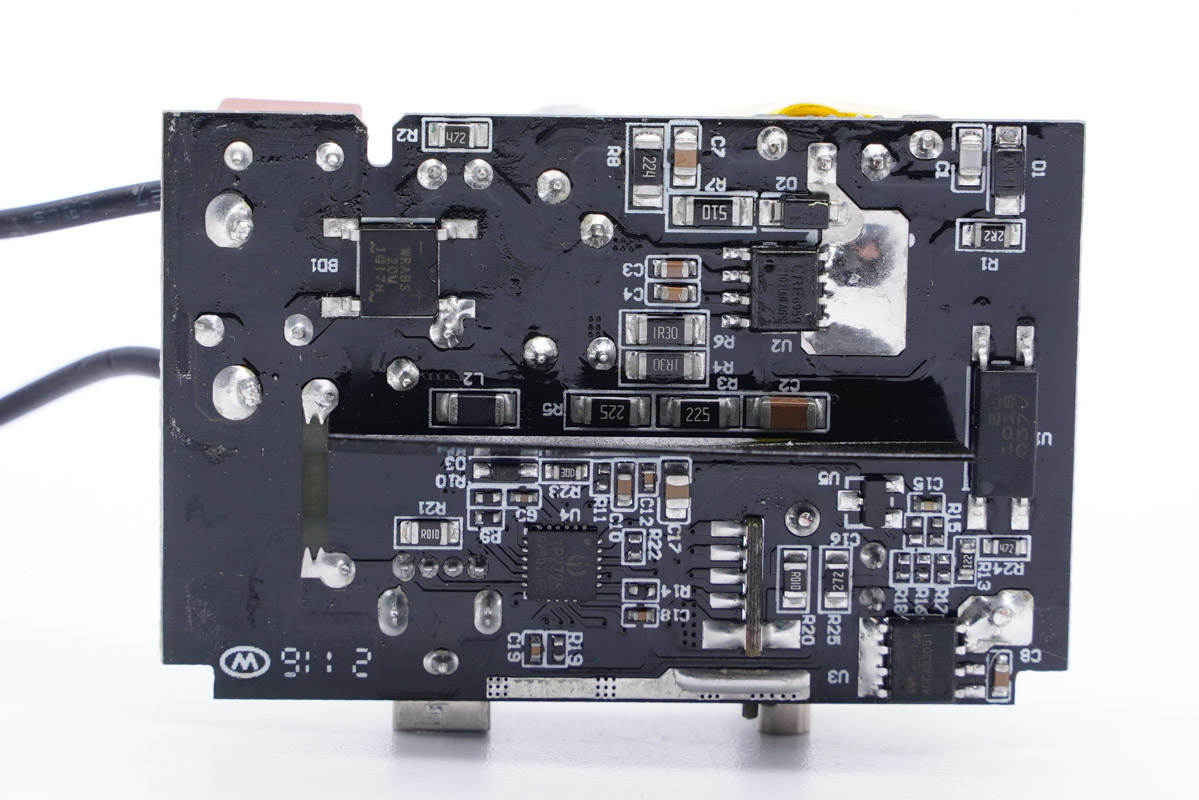

PCB板背面一覽，上方是整流橋和開關電源主控芯片，下方是同步整流芯片和協議芯片。

充電器初級側設有延時保險絲、工字電感、高壓濾波電解電容和變壓器等。

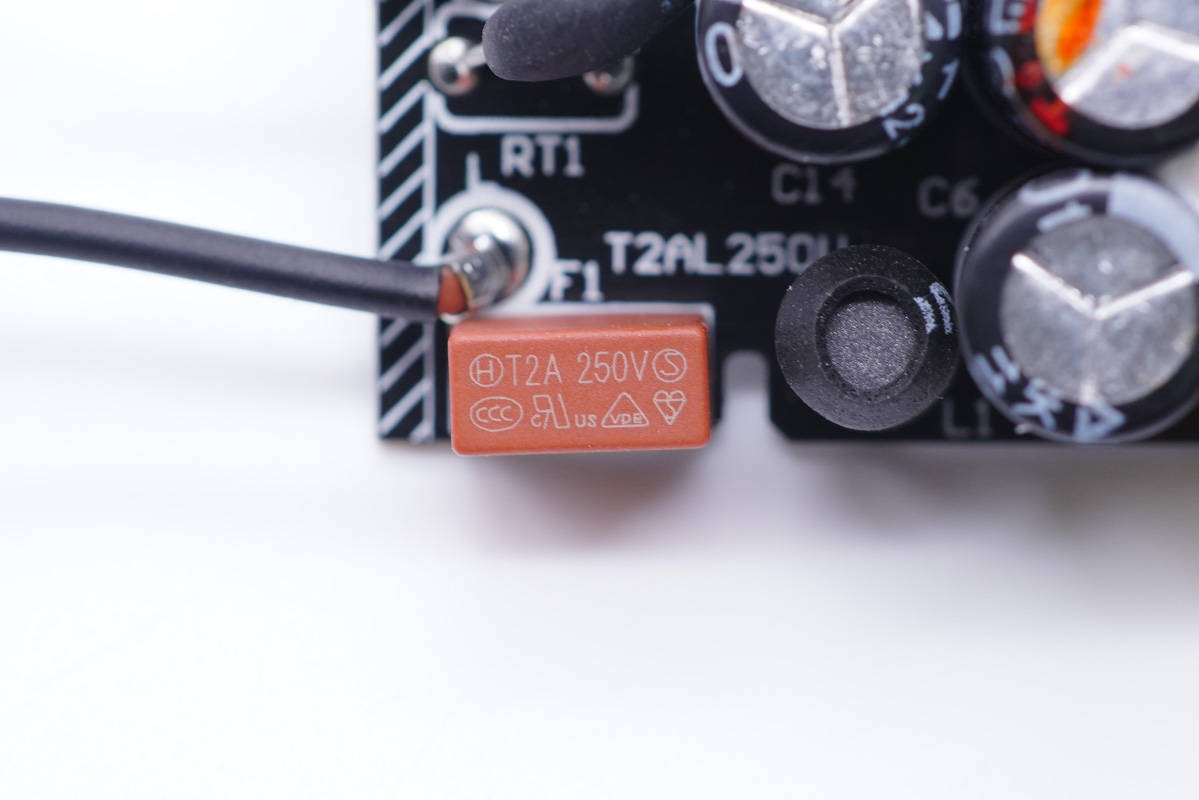

延時保險絲規格為2A 250V。

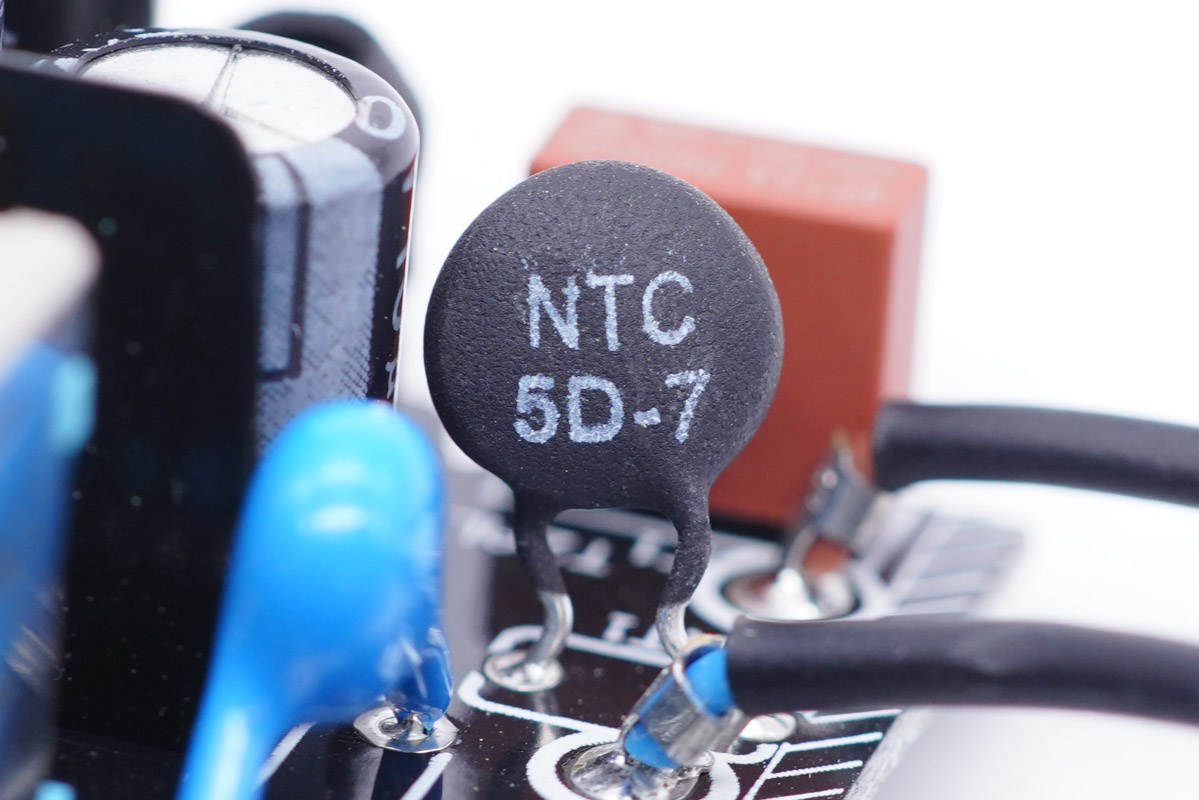

NTC浪涌抑制電阻特寫，用于抑制上電浪涌電流。

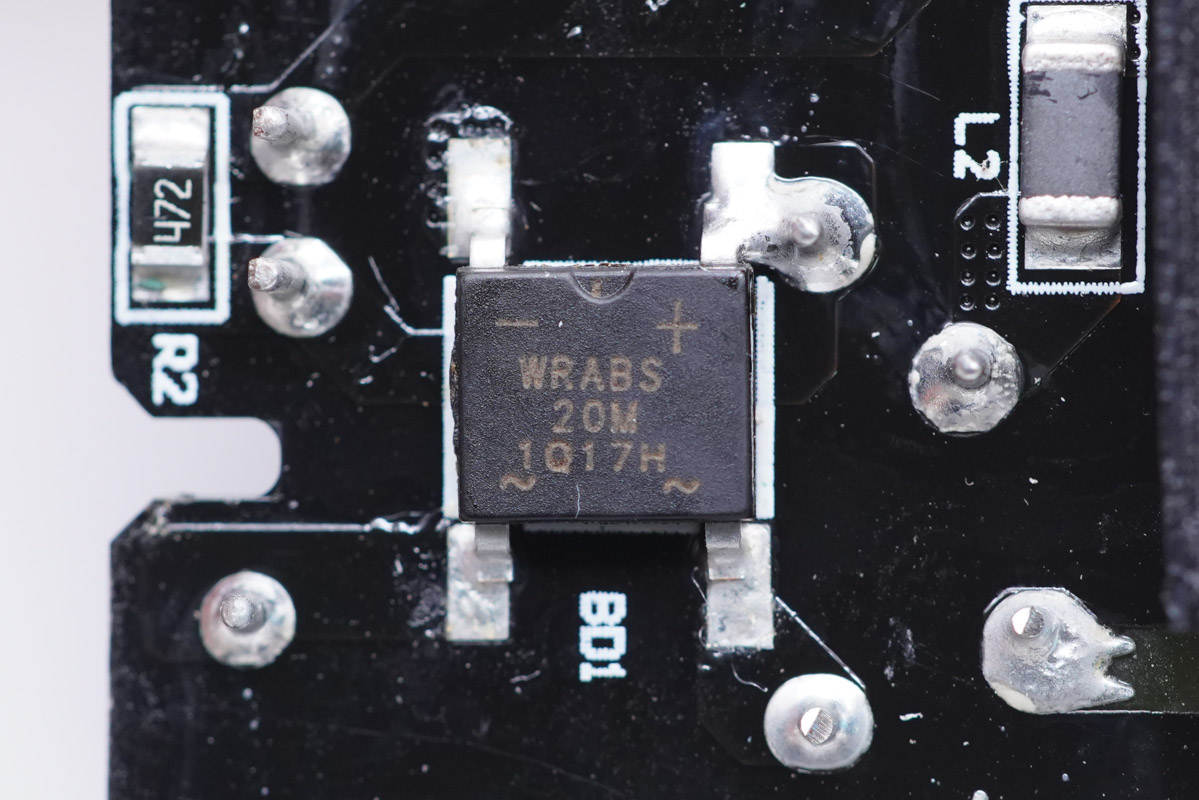

WRABS20M整流橋特寫。

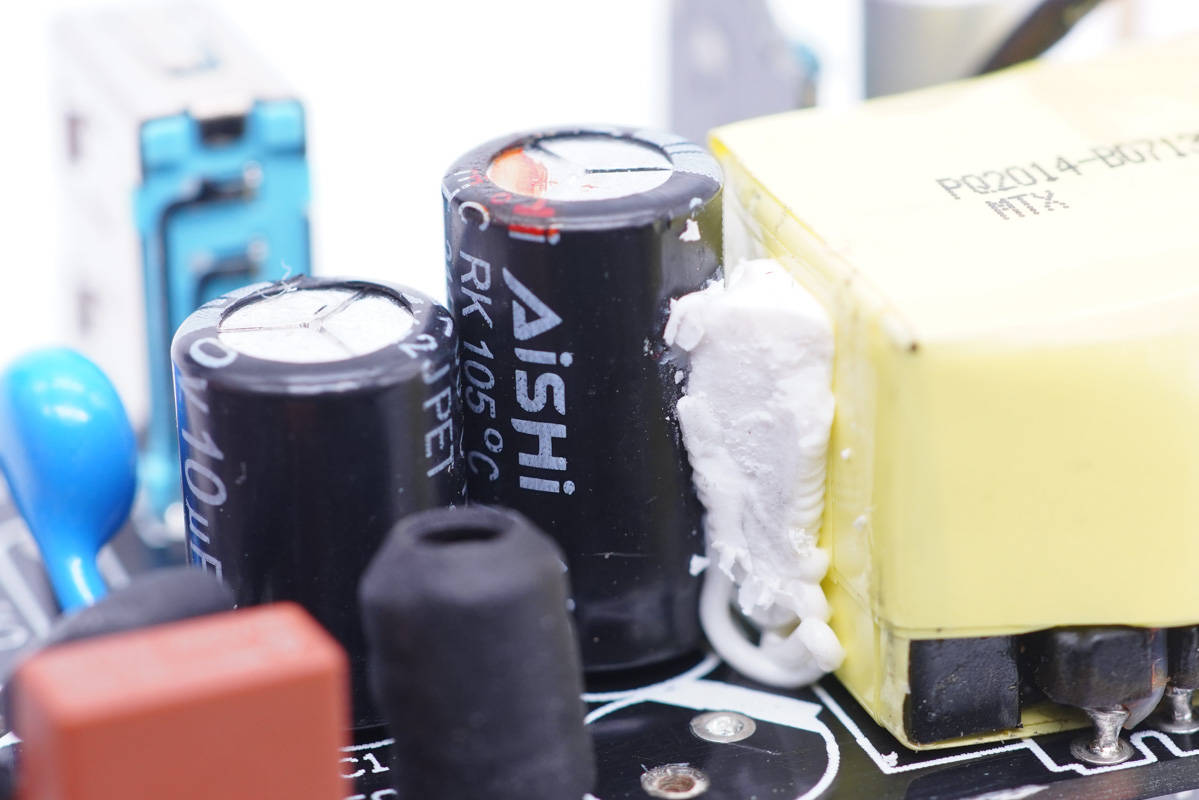

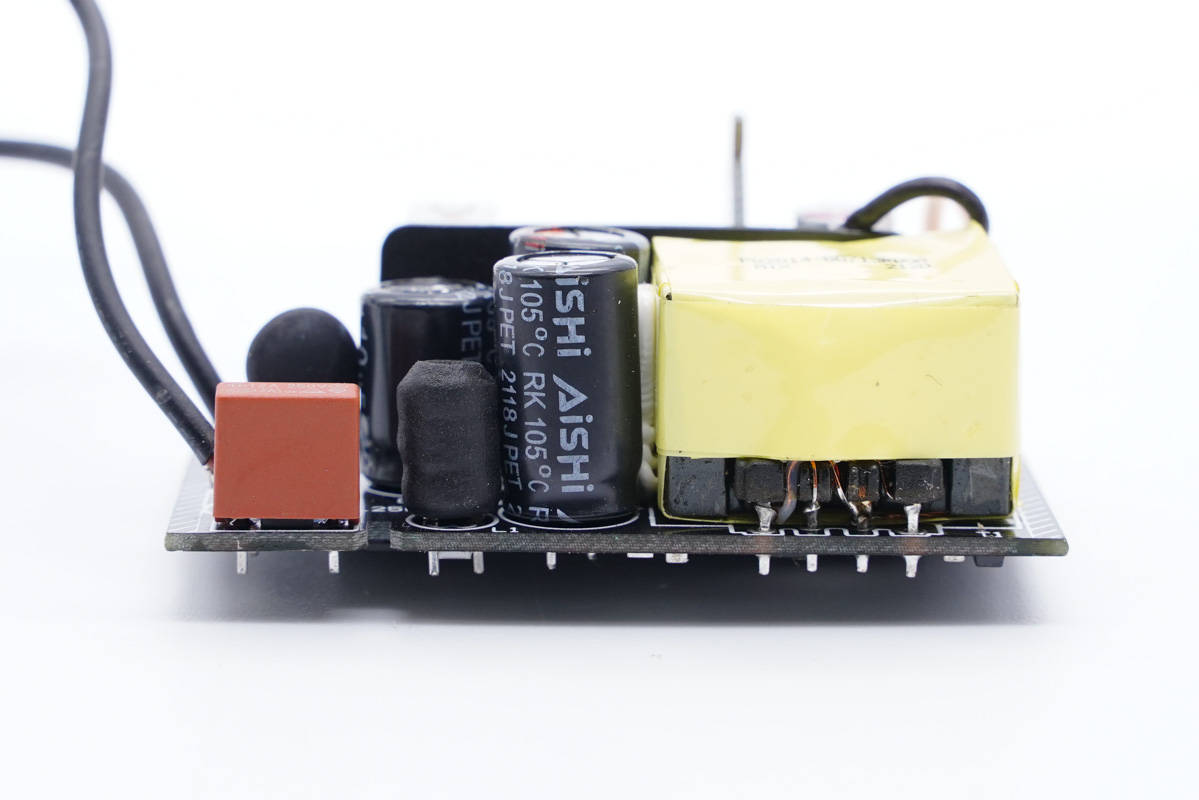

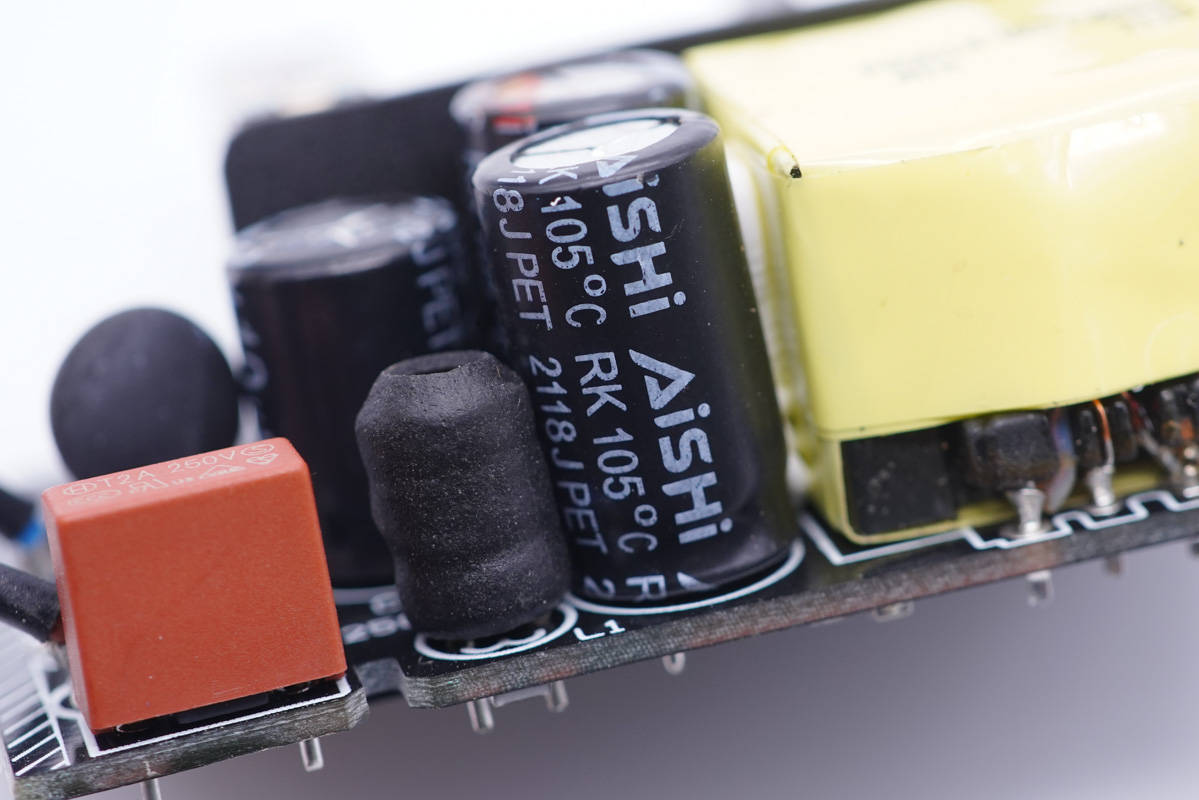

工字電感外套熱縮管保護，高壓濾波電解電容來自知名品牌艾華。

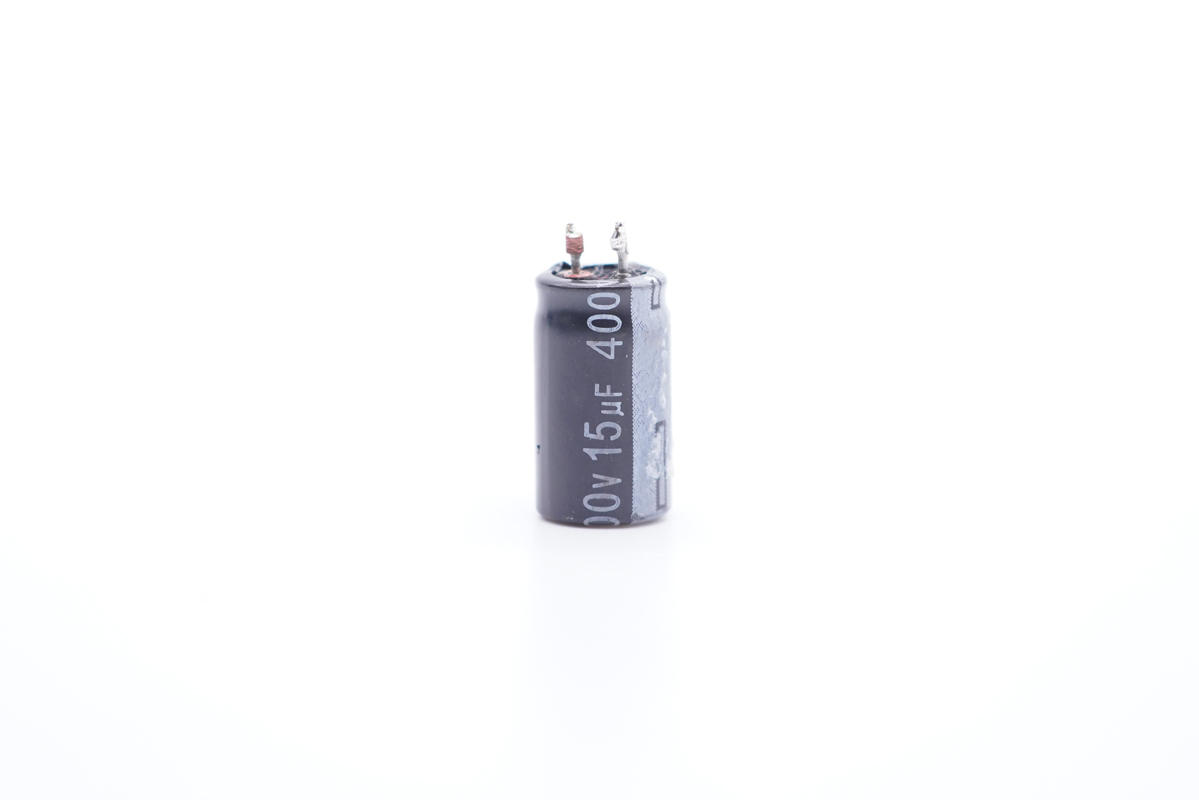

規格為400V 15μF。

另外兩顆濾波電容也是來自艾華。

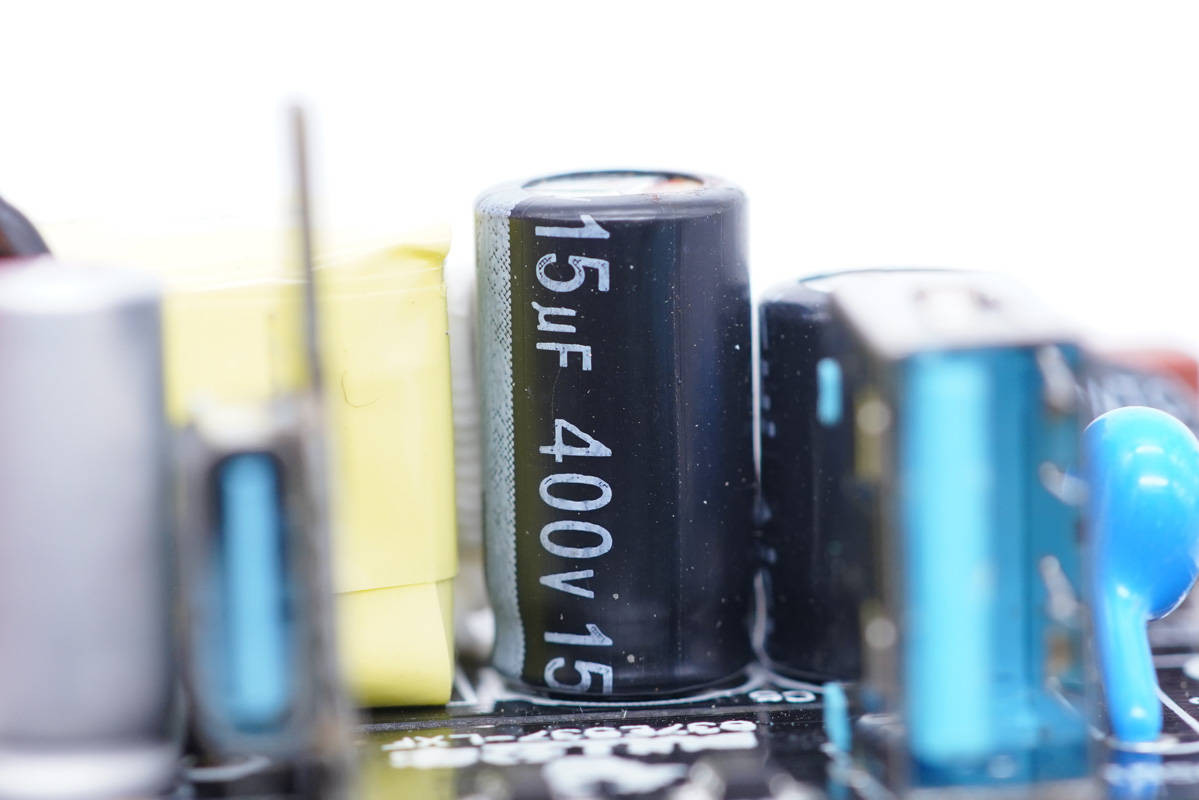

第二顆規格也是400V 15μF。

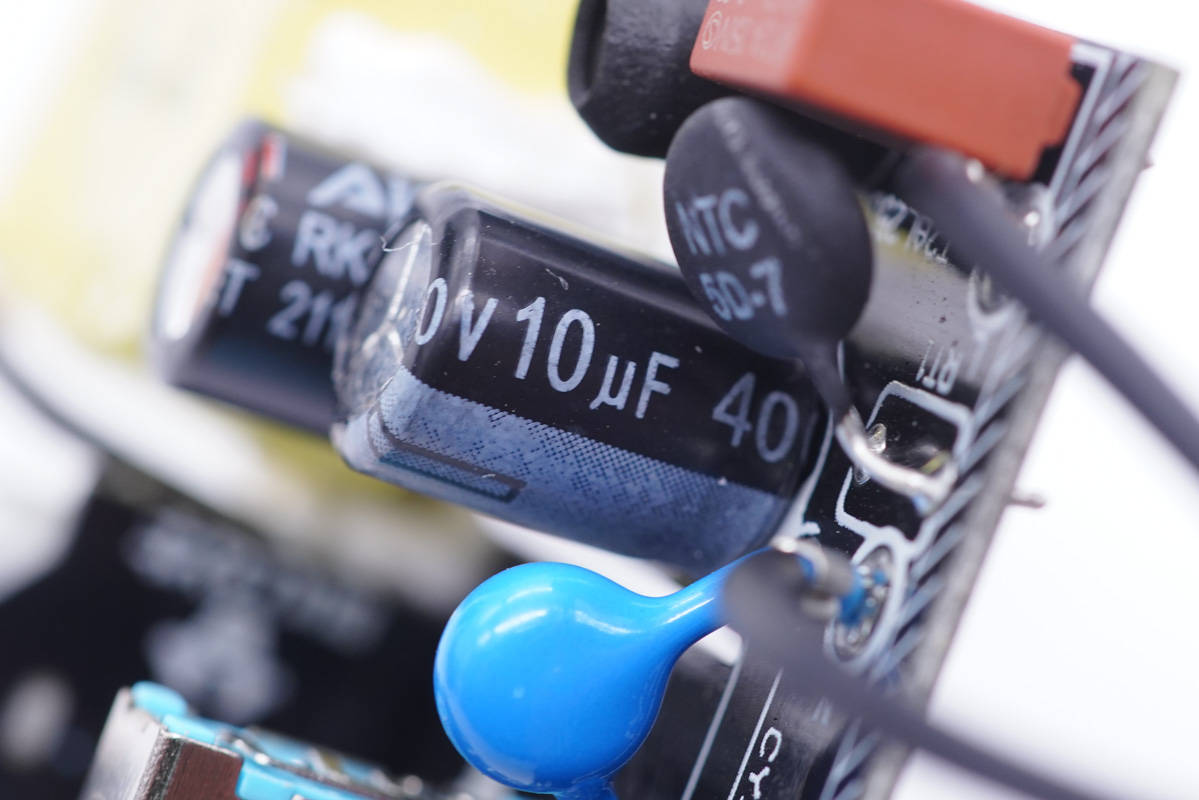

第三顆規格為400V 10μF。

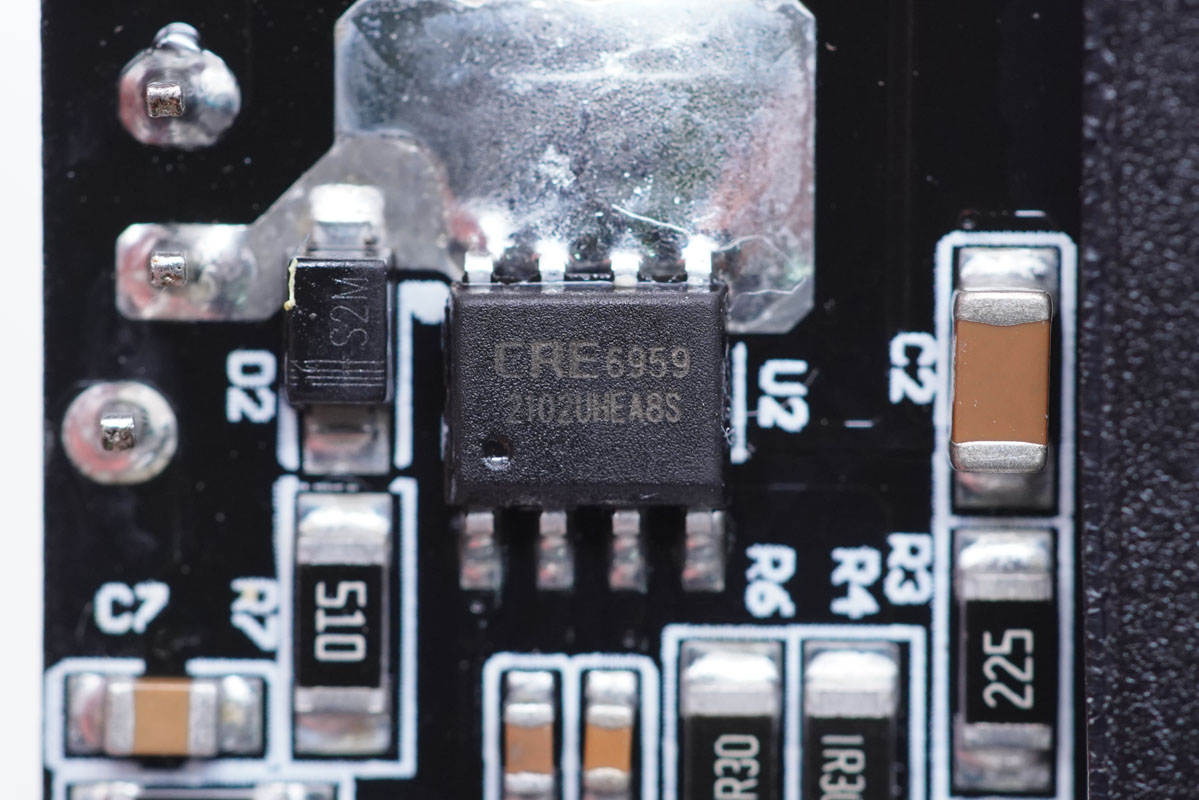

開關電源主控芯片采用康源CRE6959UHEA-S8，采用高密度、小體積設計，外圍元件少，無需外接LDO，節省空間，可有效降低成本，具有恒功率輸出功能，并可在無需任何散熱片及寬電壓條件下輸出20W的額定功率。實測板端效率平均88%以上，達到六級能效標準。漏極大面積露銅加錫輔助散熱，降低工作溫升。

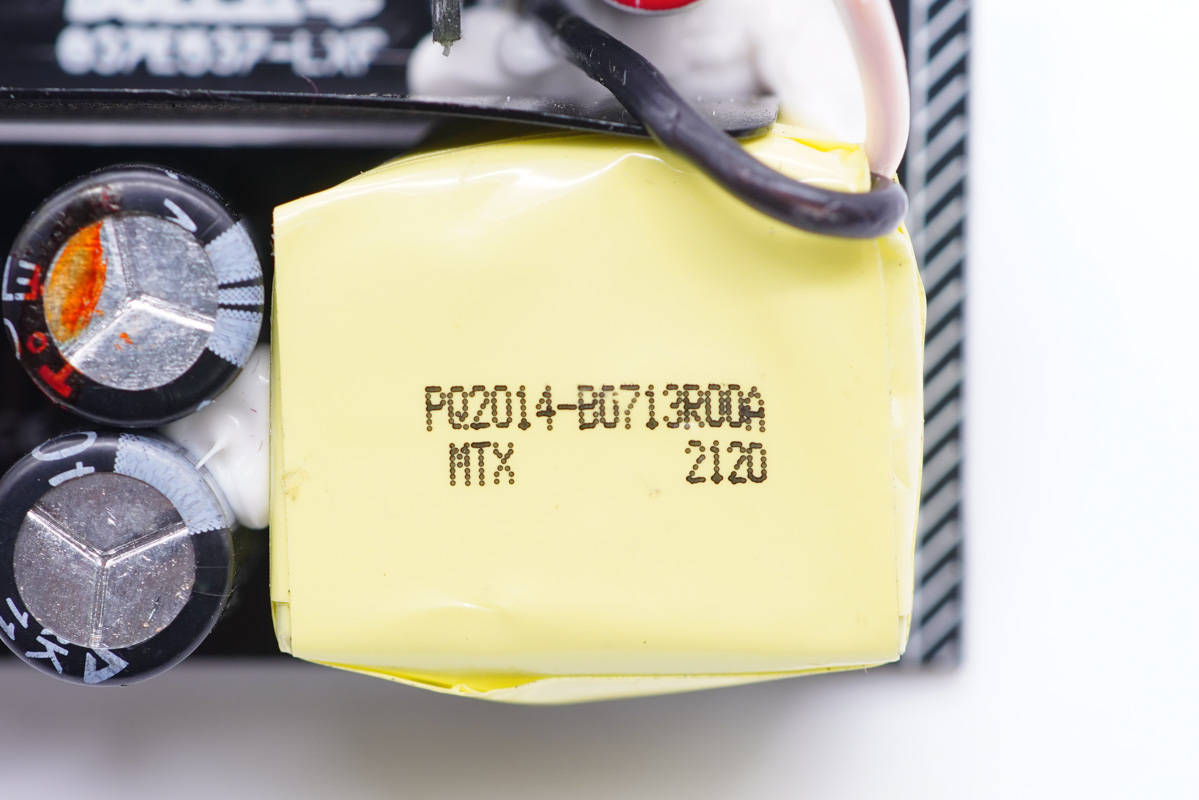

變壓器特寫，頂部噴碼有信息。

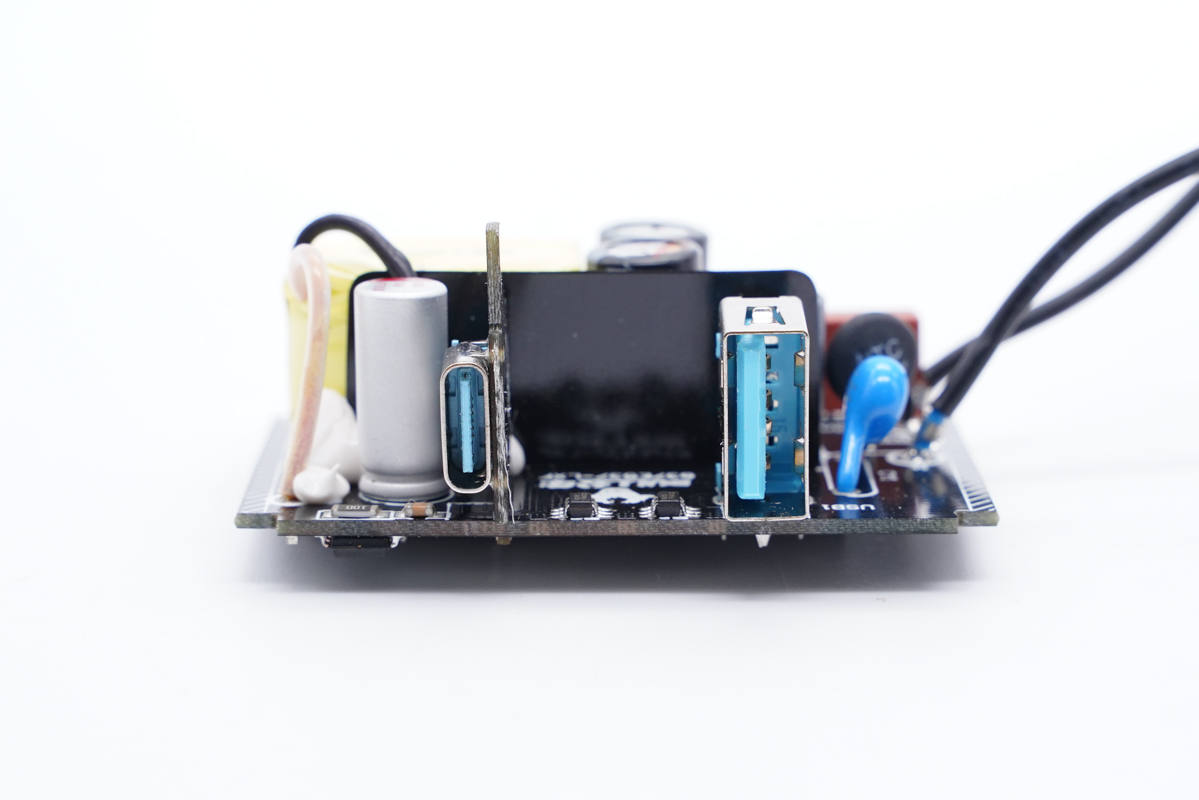

輸出端一覽，兩側設有固態電容和Y電容，USB-C母座焊接在小板上。

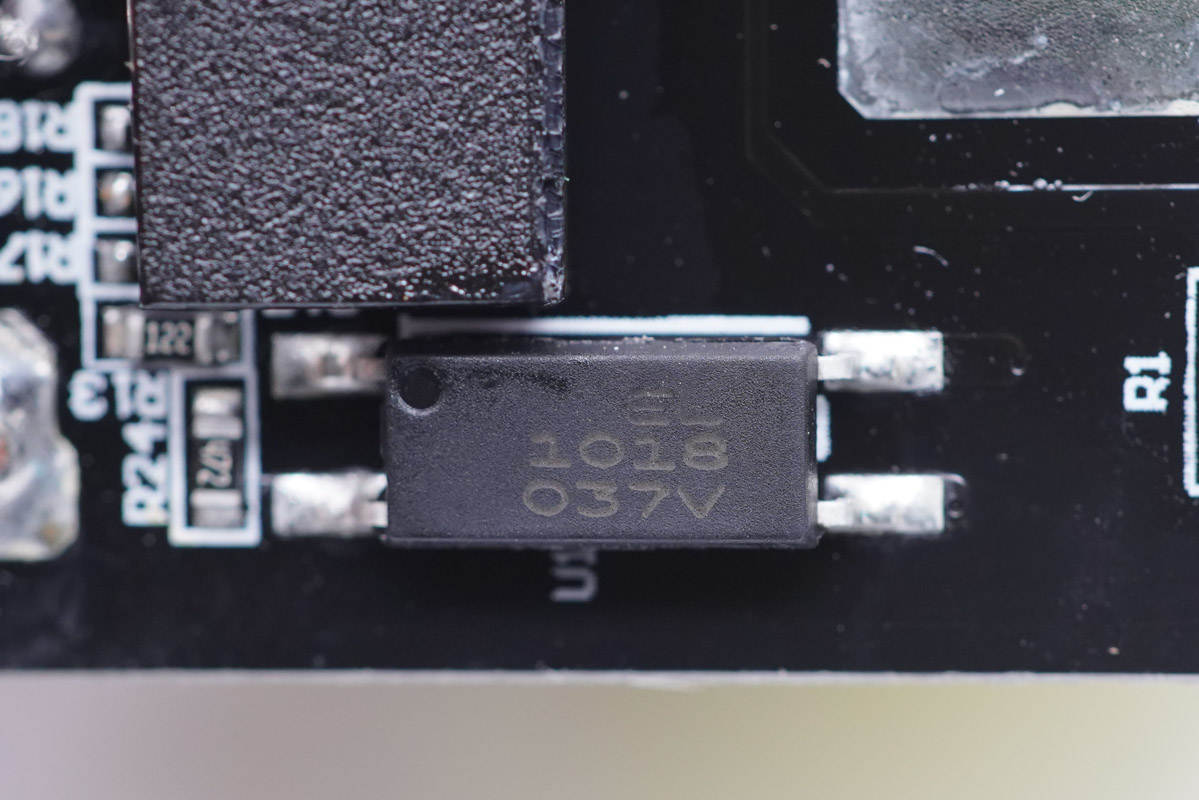

億光EL 1018光耦，用于初級次級通信，反饋調節輸出電壓。

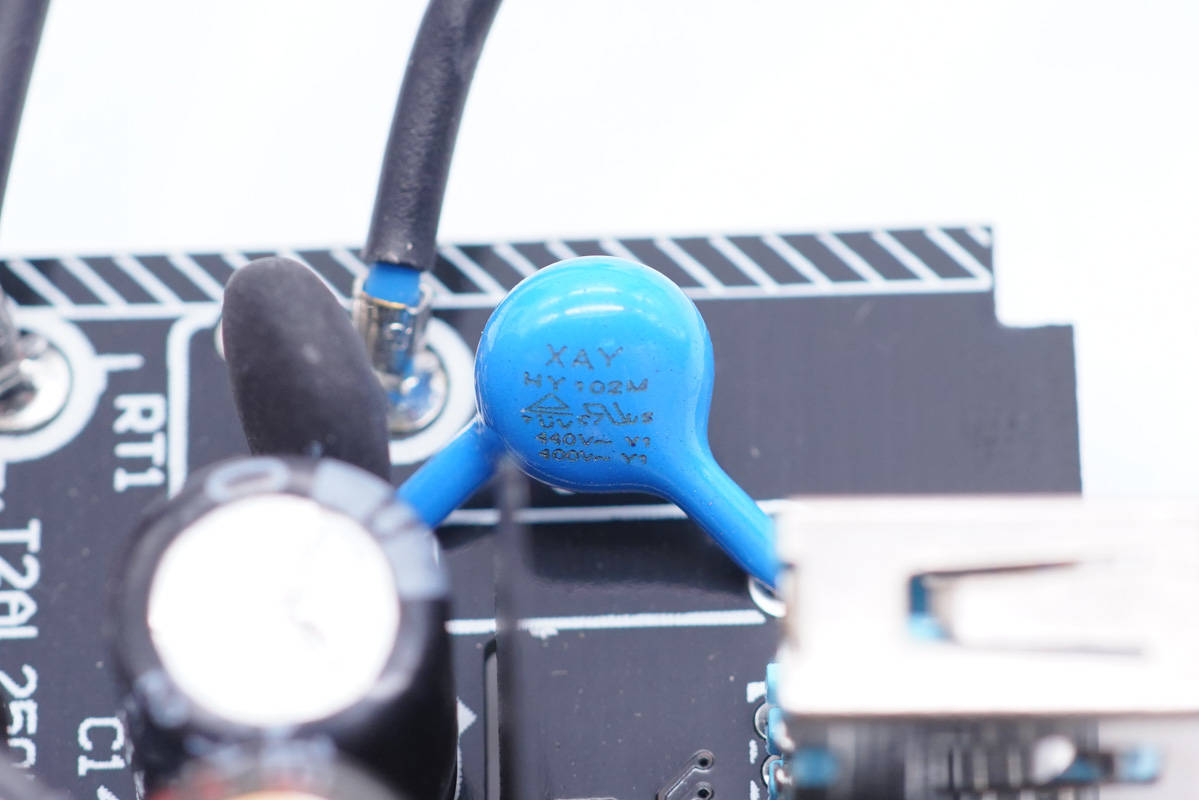

Y電容特寫。

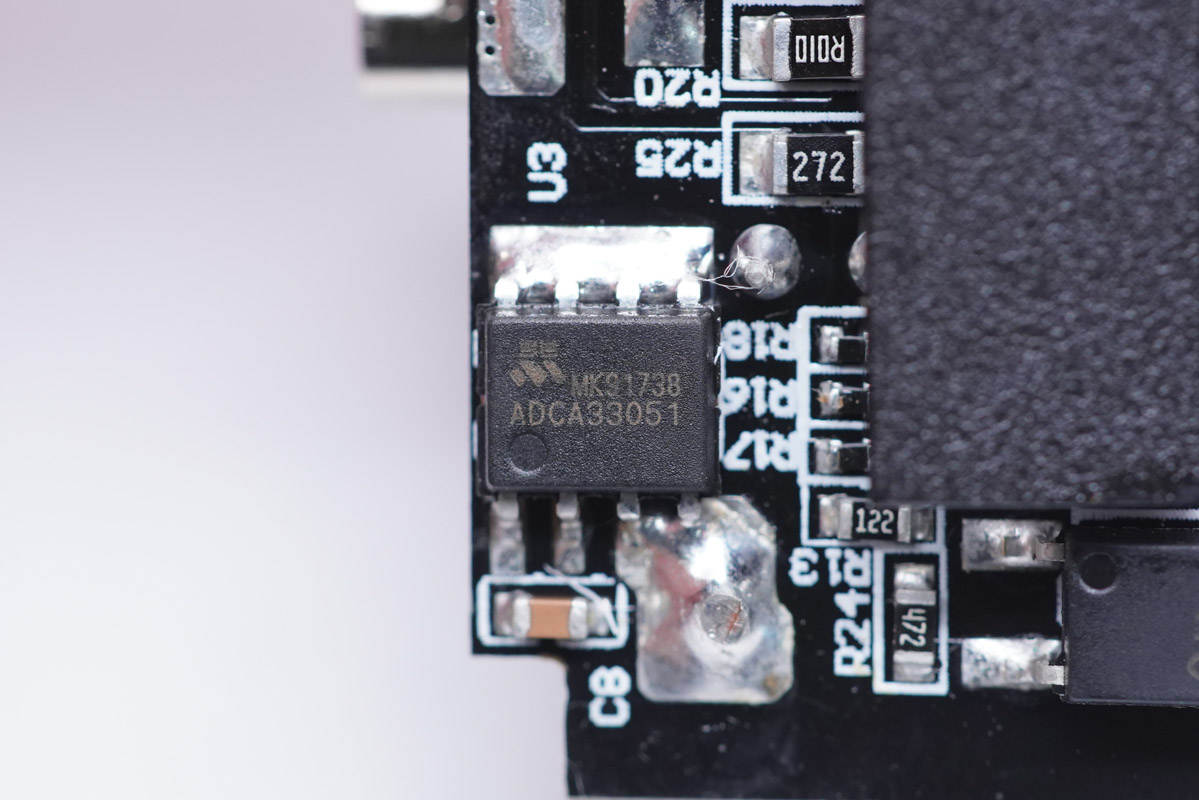

次級同步整流芯片特寫，絲印MK91738。

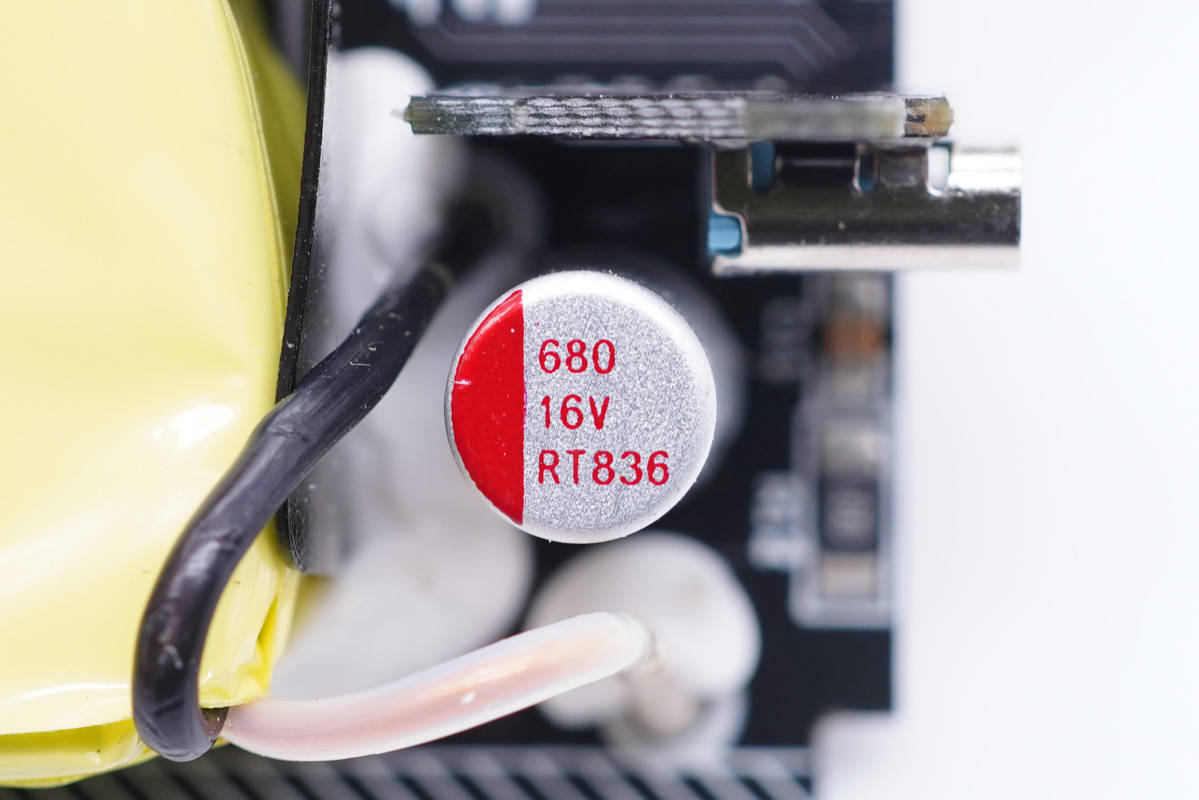

輸出濾波固態電容規格為16V 680μF。

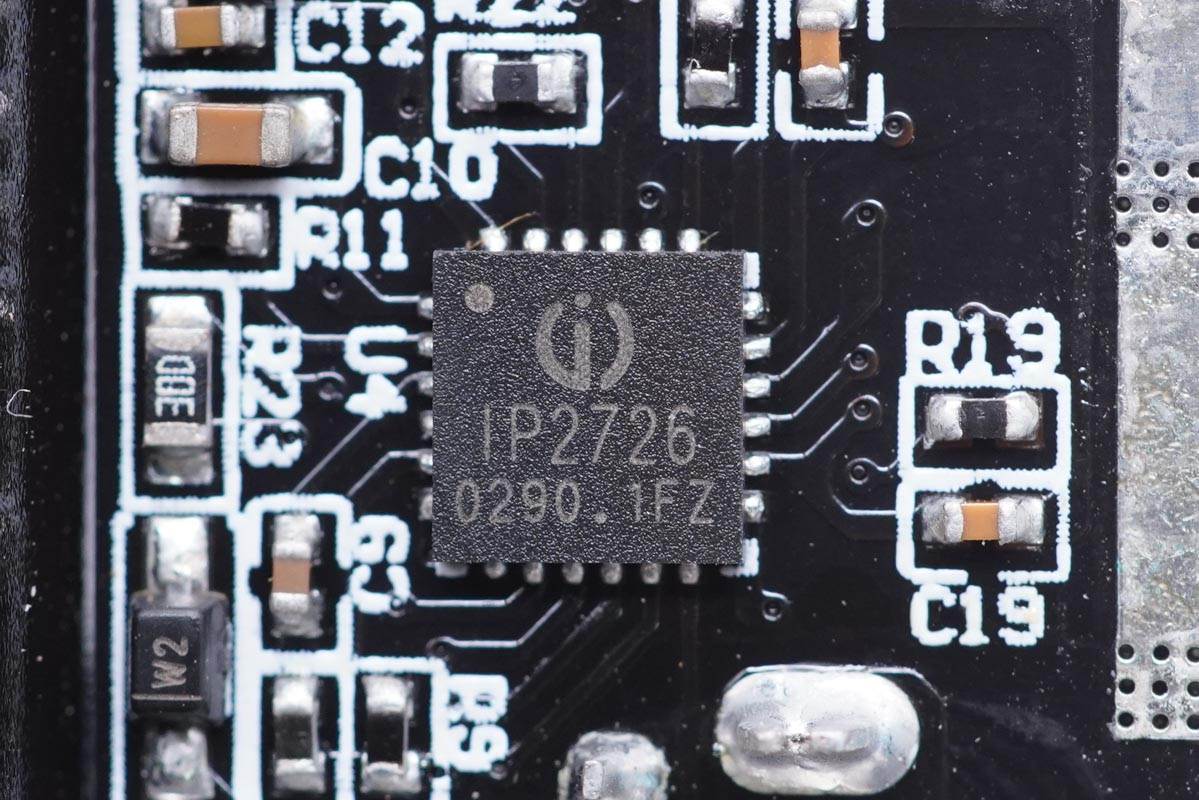

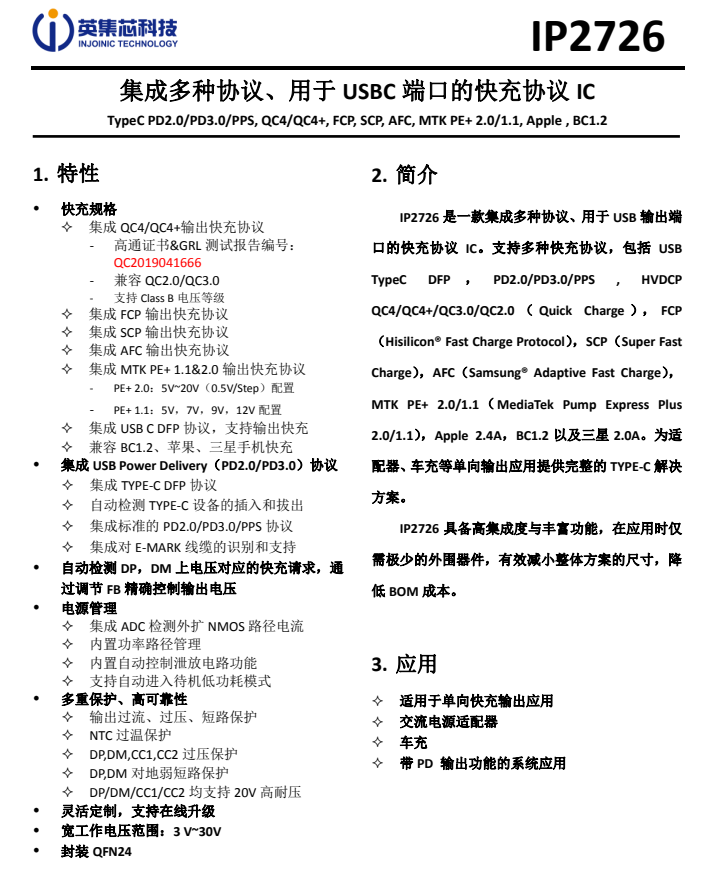

協議芯片采用英集芯IP2726，用于1A1C接口輸出電壓控制。IP2726是一顆集成多種協議、用于USB輸出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等協議。具有高集成度和豐富的功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

充電頭網了解到，英集芯IP2726已經通過了高通QC4+認證，拿到了中國大陸地區第一張QC4+認證證書。

充電頭網了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化鎵快充充電器、RAVPOWER 90W雙USB-C口PD快充充電器、斯泰克100W雙USB-C口氮化鎵充電器、麥多多30W 1A1C USB PD快充充電器、坤興18W USB PD3.0 PPS快充充電器等產品采用。此外，英集芯的其它系列快充芯片也獲得小米、華為、三星等客戶的高度認可。

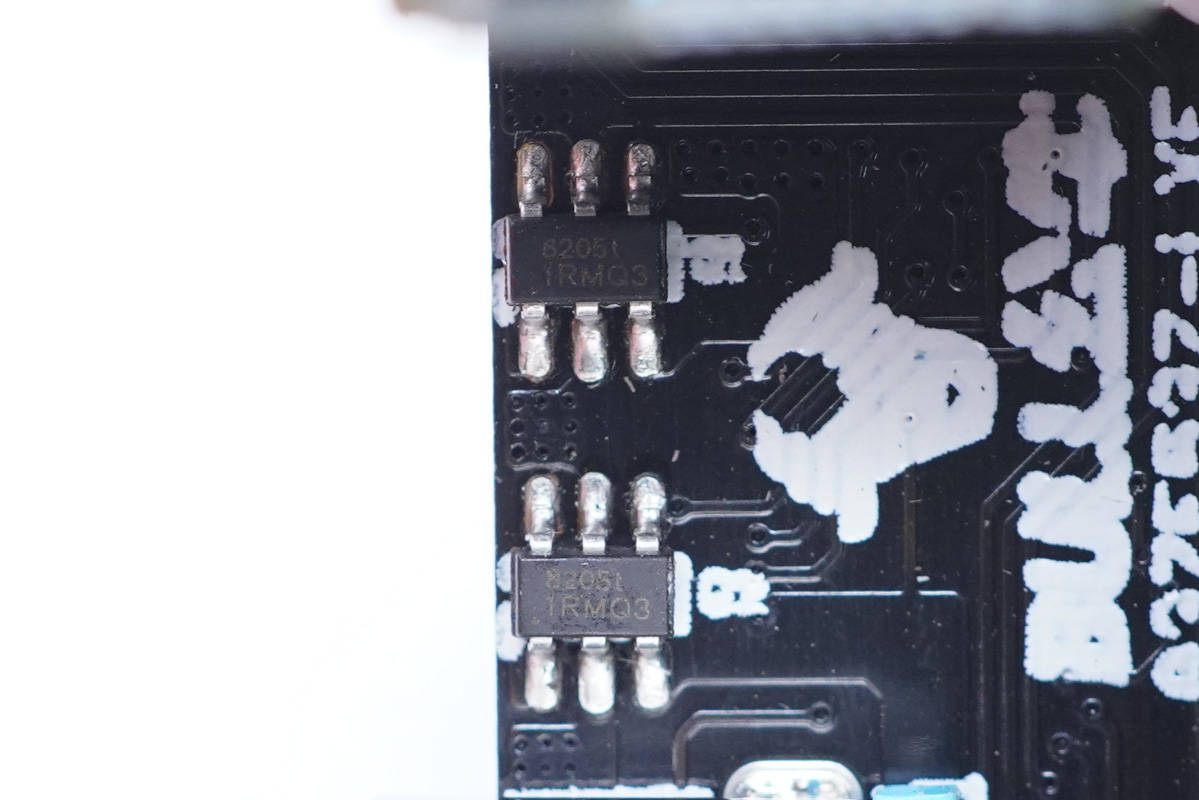

兩顆8205 MOS管，分別作為1A1C接口輸出VBUS開關管。

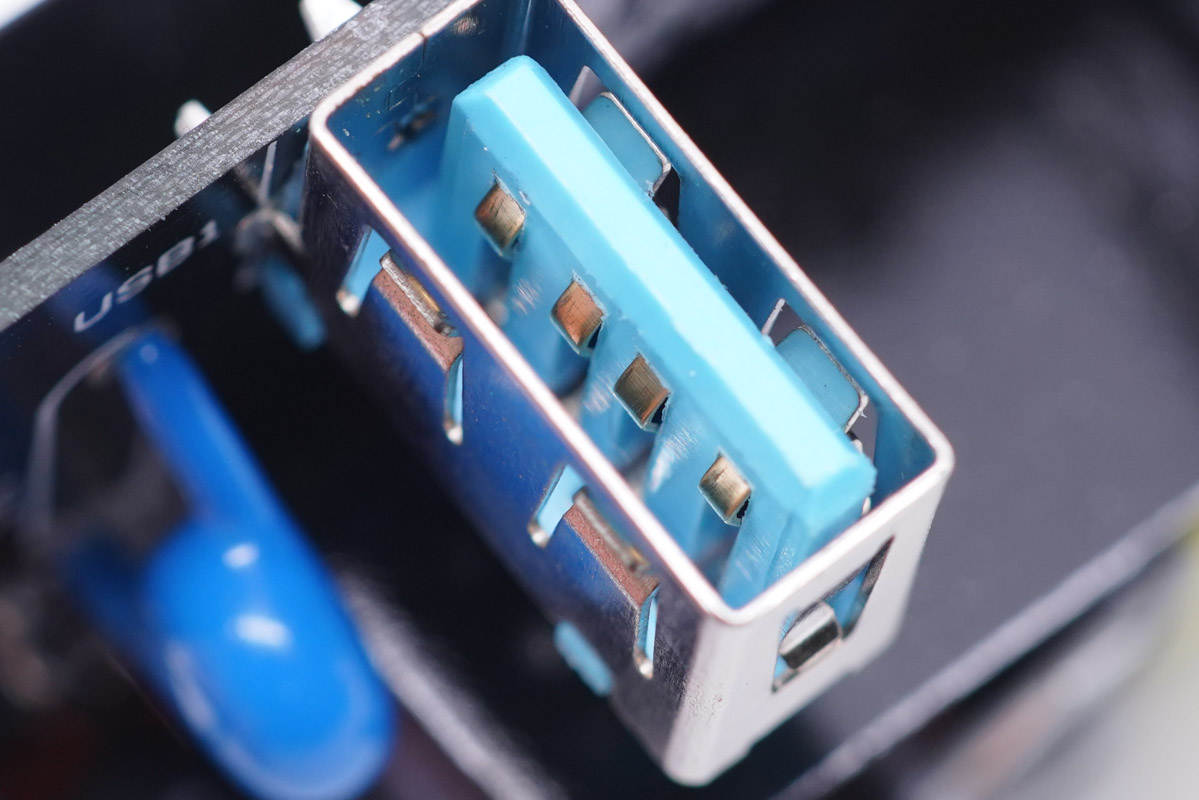

USB-A口母座特寫。

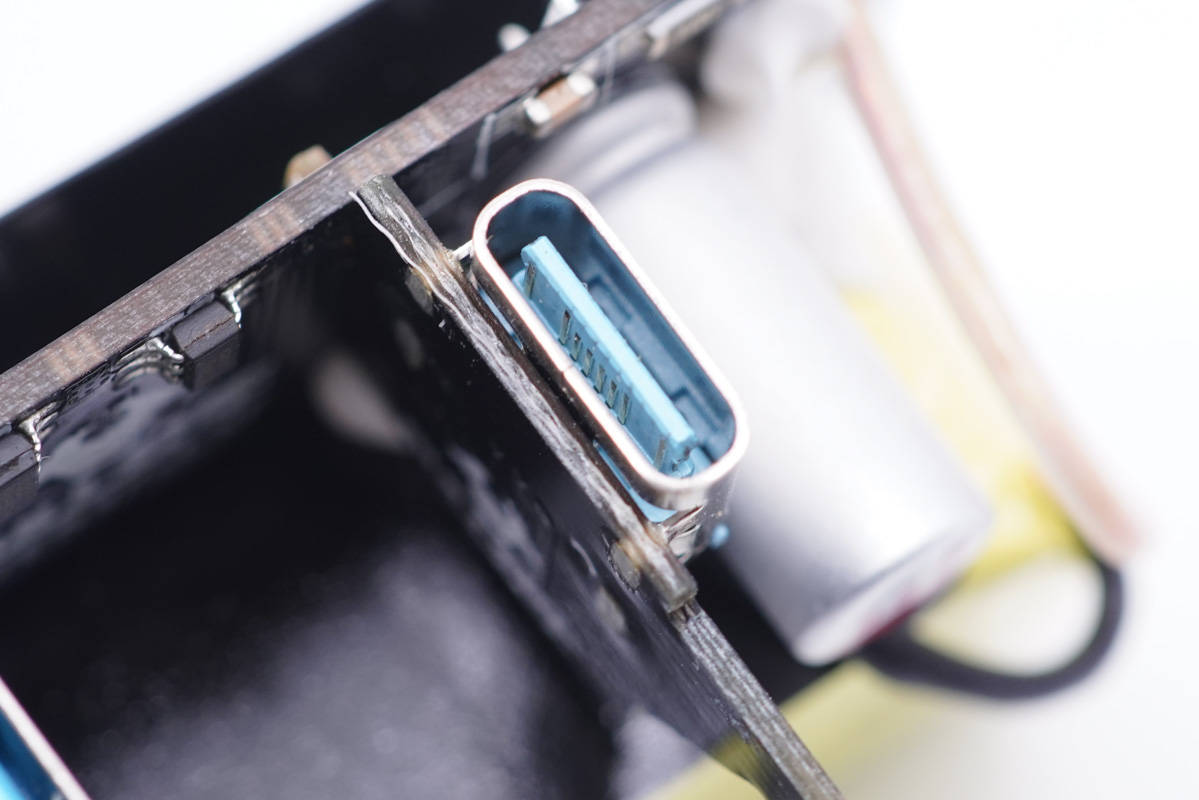

USB-C母座特寫，過孔焊接。母座舌片內部夾鋼片，藍色膠芯不露銅，工藝很好。

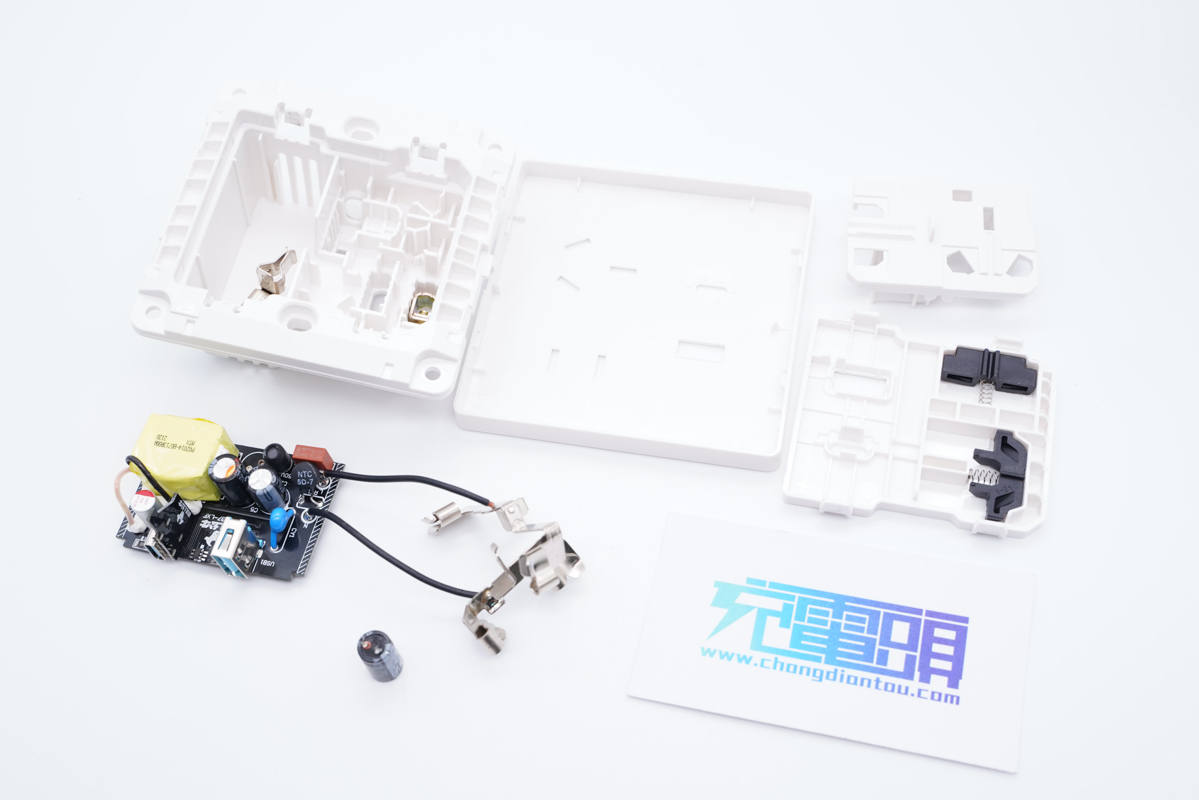

全部拆解完畢，來張全家福。

充電頭網拆解總結

公牛這款20W快充墻插大小和傳統的86面板一樣，采用PC材質白色塑料殼，表面高光亮面設計，十分光滑。配備雙腳和三腳插孔以及1A1C接口，類型全面，額定功率2500W，滿足大多數設備用電需求。USB接口支持QC、AFC、FCP、PE2.0、PD3.0多個快充協議，兼容性不錯。

充電頭網通過拆解發現，插座機身殼層層設計，卡扣固定，拆開沒多大困難，方便產線組裝。充電器模塊元器件布局層次分明，采用了康源CRE6959UHEA-S8主控搭配MK91738同步整流芯片的高集成開關電源方案，英集芯IP2726協議芯片控制兩個接口輸出電壓，整體上看整套方案有利于充電器模塊實現小型化，達到塞入有限空間的目的。此外采用艾華電容濾波，總的來說用料也不錯。
