iPhone 12不標配充電器引爆了20W快充市場，而新機發布后不久，東莞市歐派奇電子科技有限公司便趁著這股東風早早推出了迷你20W PD快充充電器滿足市場需求。

近期充電頭網了解到，歐派奇又推出了一款65W超級硅快充充電器，配備2C1A三個接口，兩個C口性能設計上完全一致，都支持65W大功率快充，支持功率盲插使用方便。此外還支持45W+18W充電策略，可滿足筆電和手機同時快充。下面我們就對這款充電器進行詳細拆解，看看用料做工如何。

一、歐派奇65W超級硅快充外觀

充電器采用PC阻燃材質白色外殼，機身表面啞光處理，腰身過渡圓潤，整體十分的簡潔。

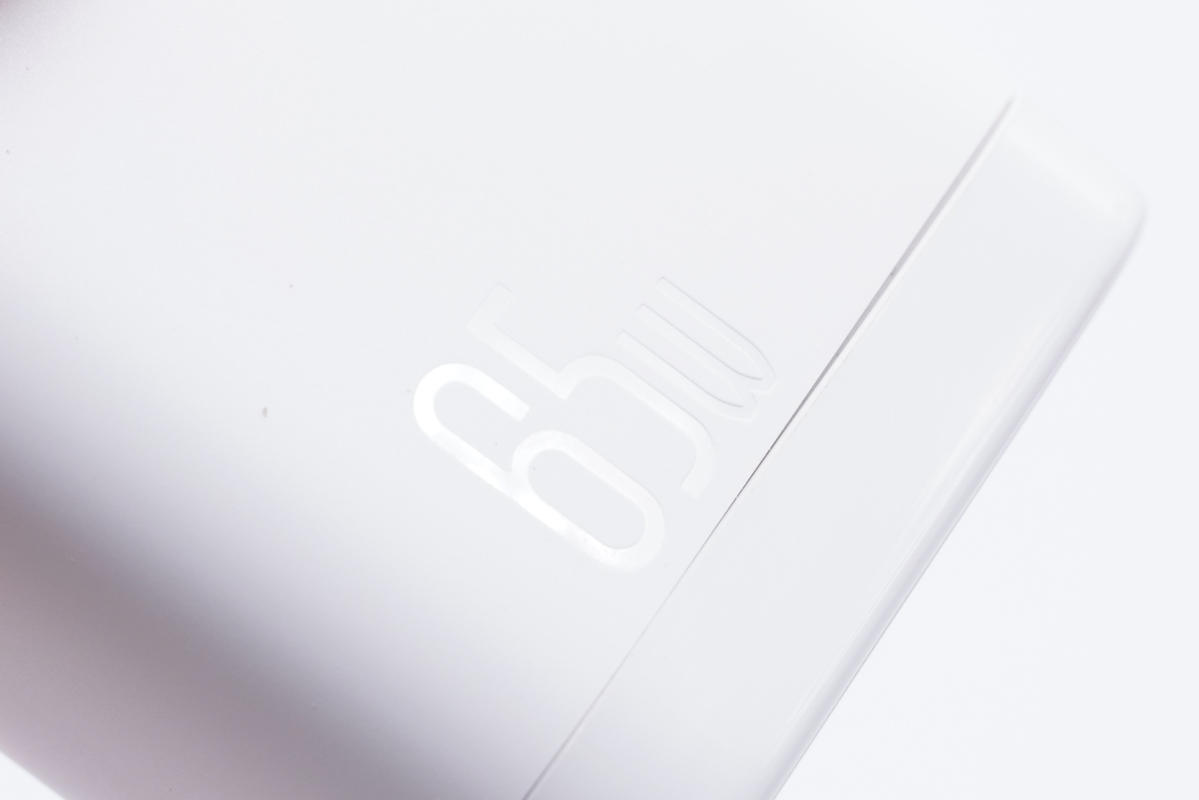

機身上壓印65W功率字樣，標明充電器最大輸出功率，機身殼靠近輸入端區域?yàn)榱撩姝h(huán)帶設計。

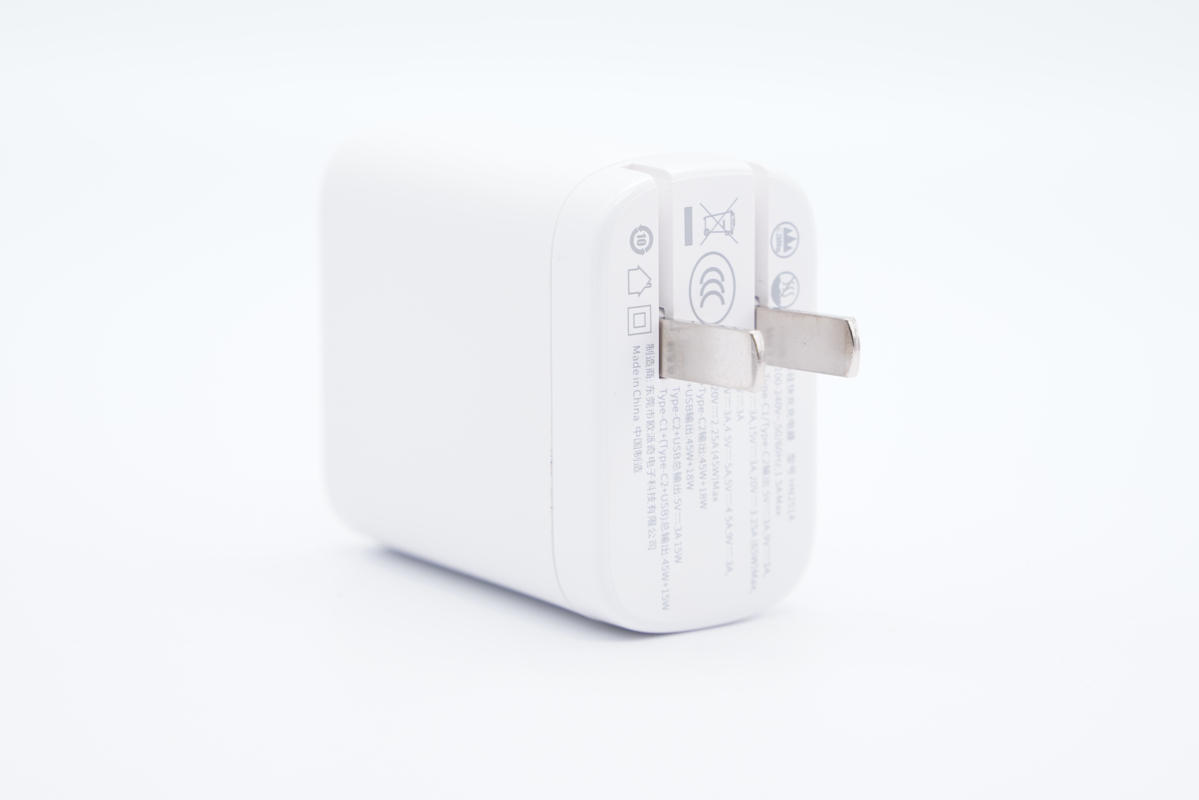

輸入端配備可折疊國標插腳，攜帶方便且不會刮傷包里其它設備。

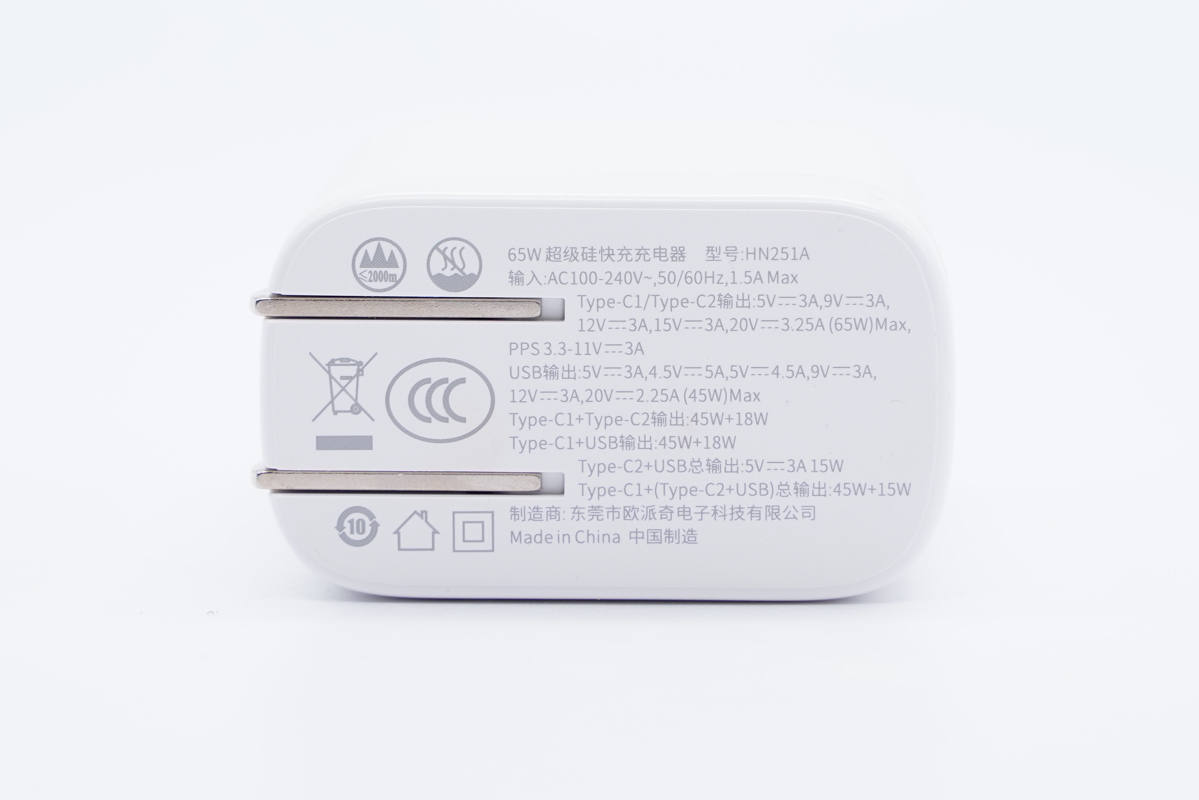

輸入端外殼上印有充電器參數信息

型號：HN251A

輸入：100-240V~50/60HZ 1.5A

單口輸出：

USB-C1/C2：5V3A、9V3A、12V3A、15V3A、20V3.25A、3.3-11V3A

USB-A：4.5V5A、5V4.5A、5V3A、9V3A、12V3A、20V2.25A

雙口輸出：

C1+C2：45W+18W

C1+A：45W+18W

C2+A：5V3A

三口輸出：

C1+（C2+A）：45W+15W

制造商：東莞市歐派奇電子科技有限公司

充電器已經通過了CCC認證

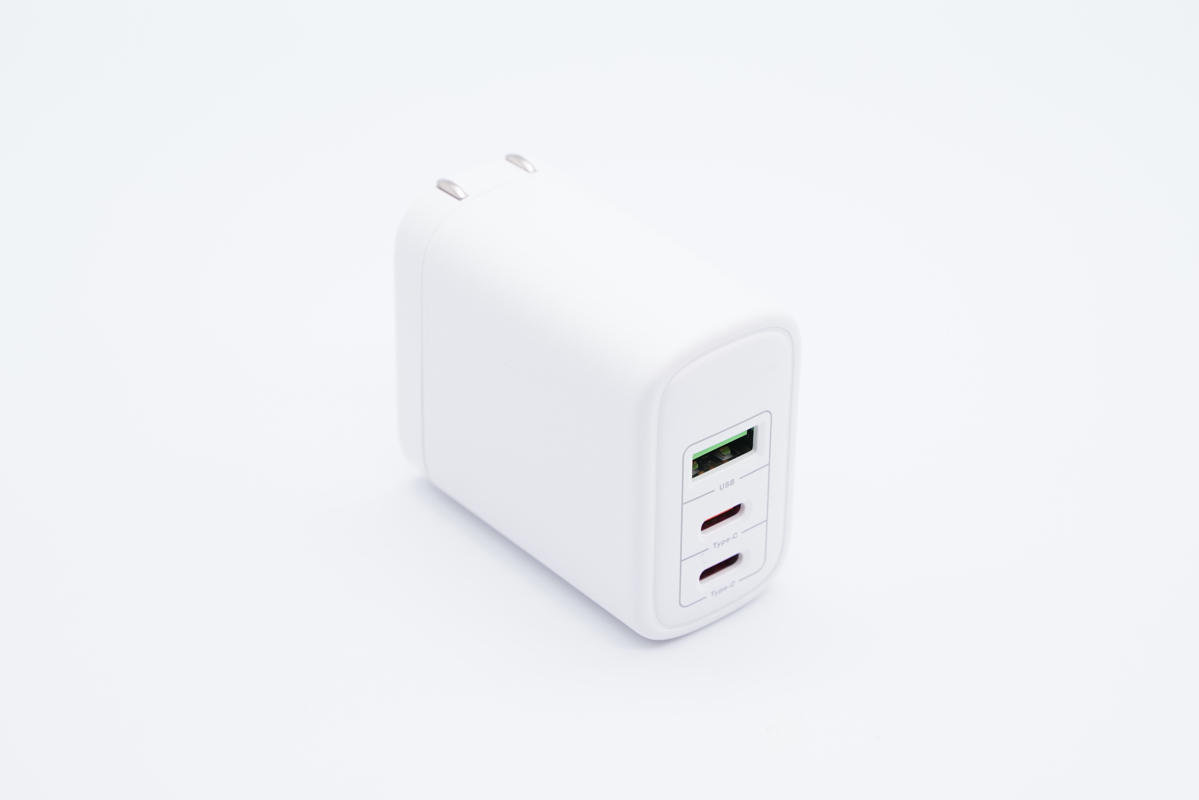

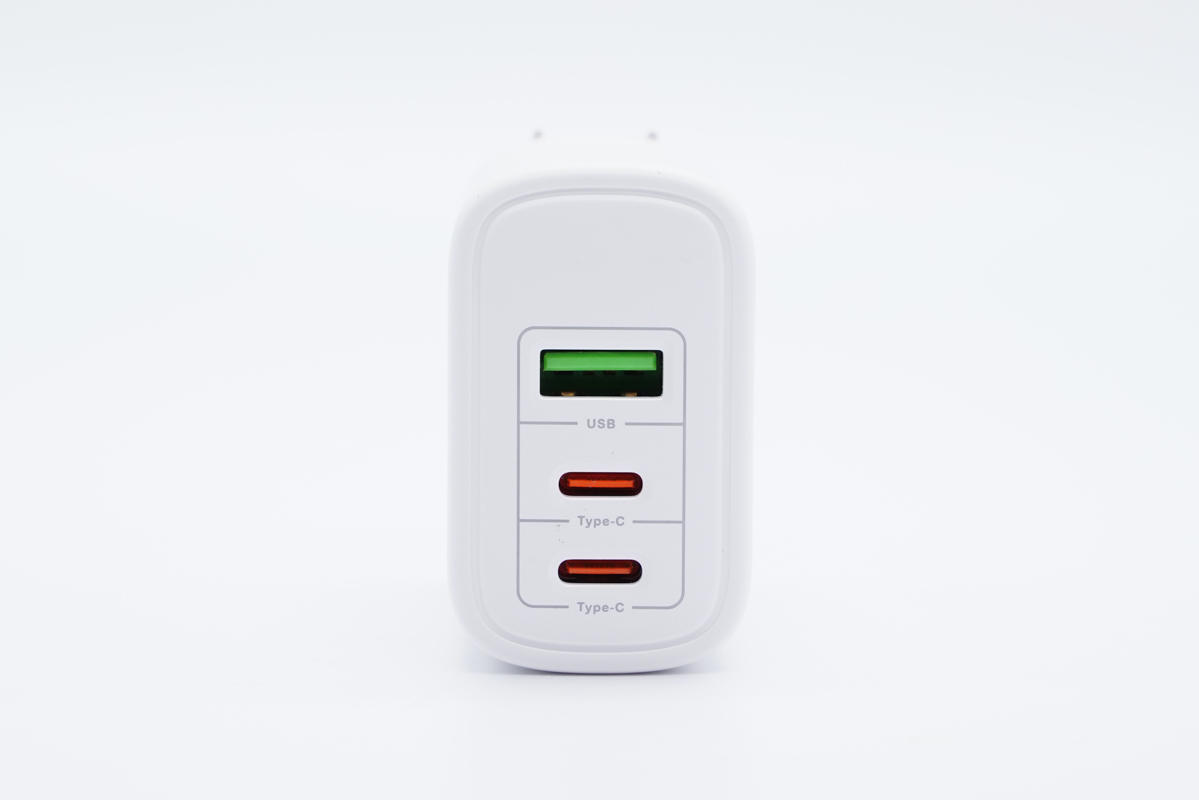

輸出頂面配有2C1A三個USB接口，USB-A口綠色膠芯，USB-C口紅色膠芯，表示支持快充。

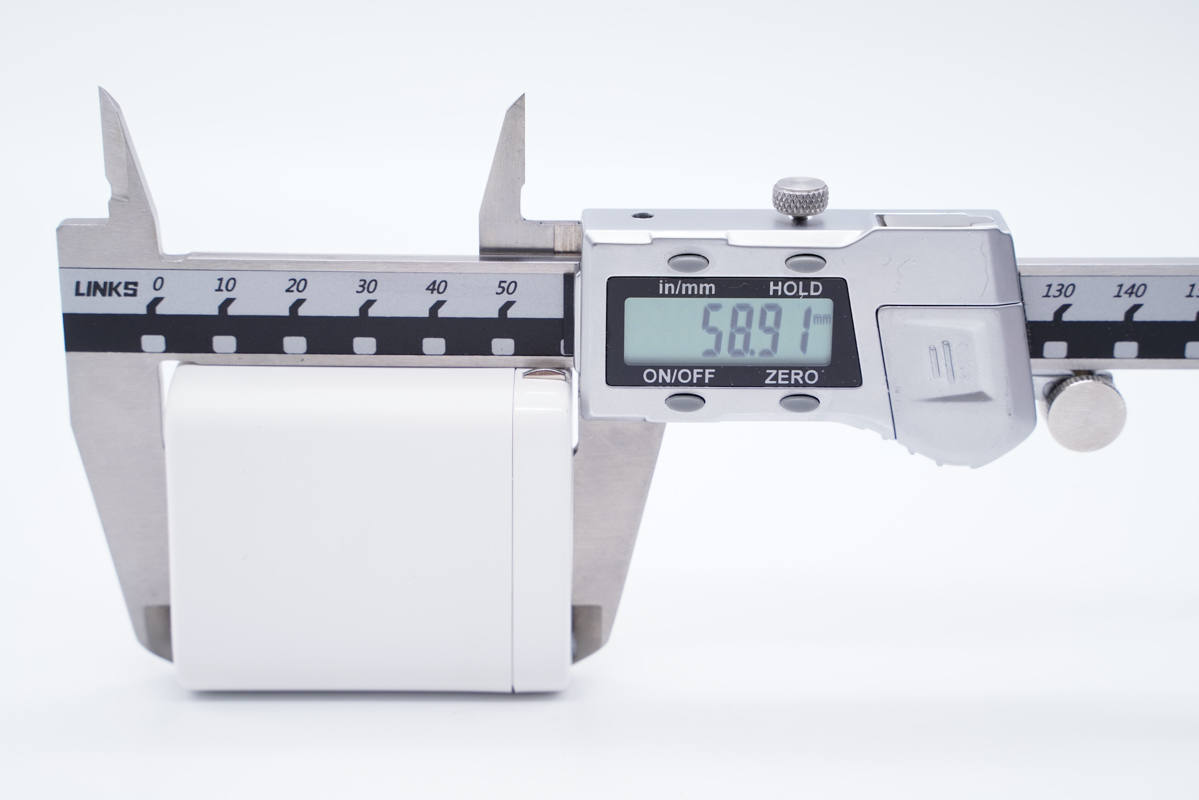

測得機身高度為58.91mm。

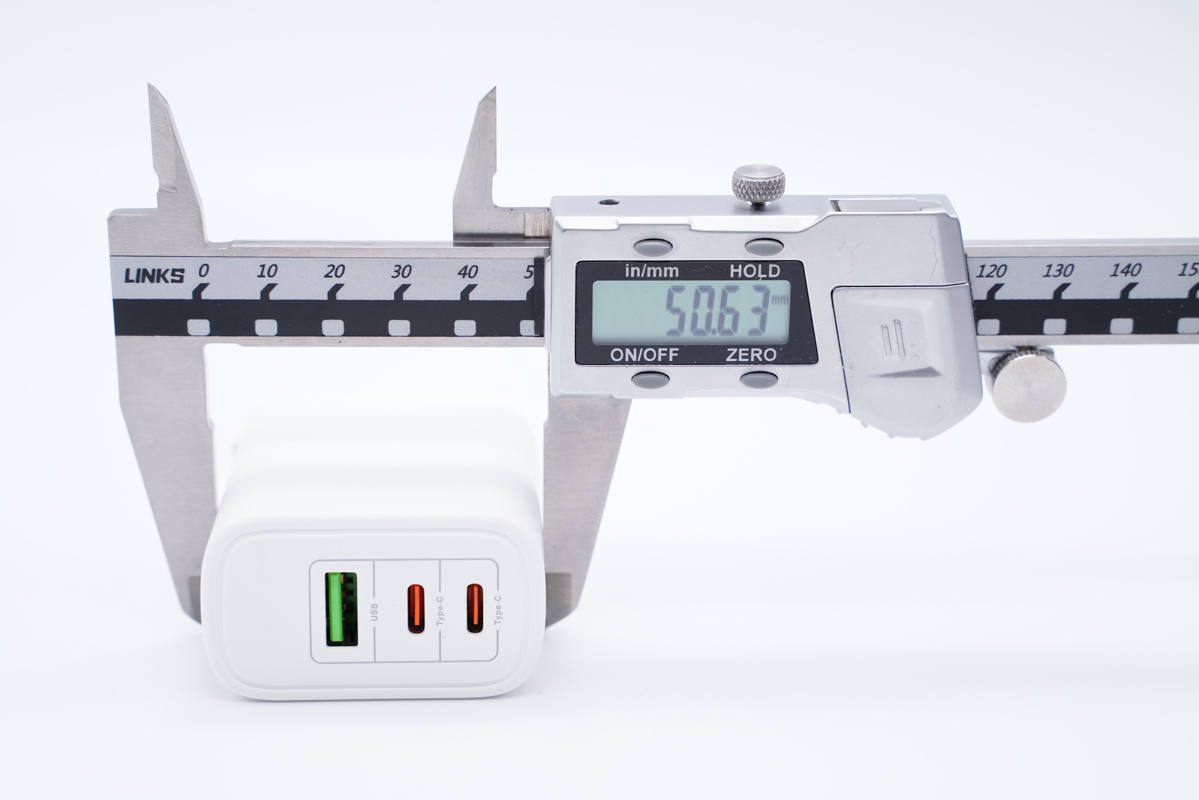

寬度為50.63mm。

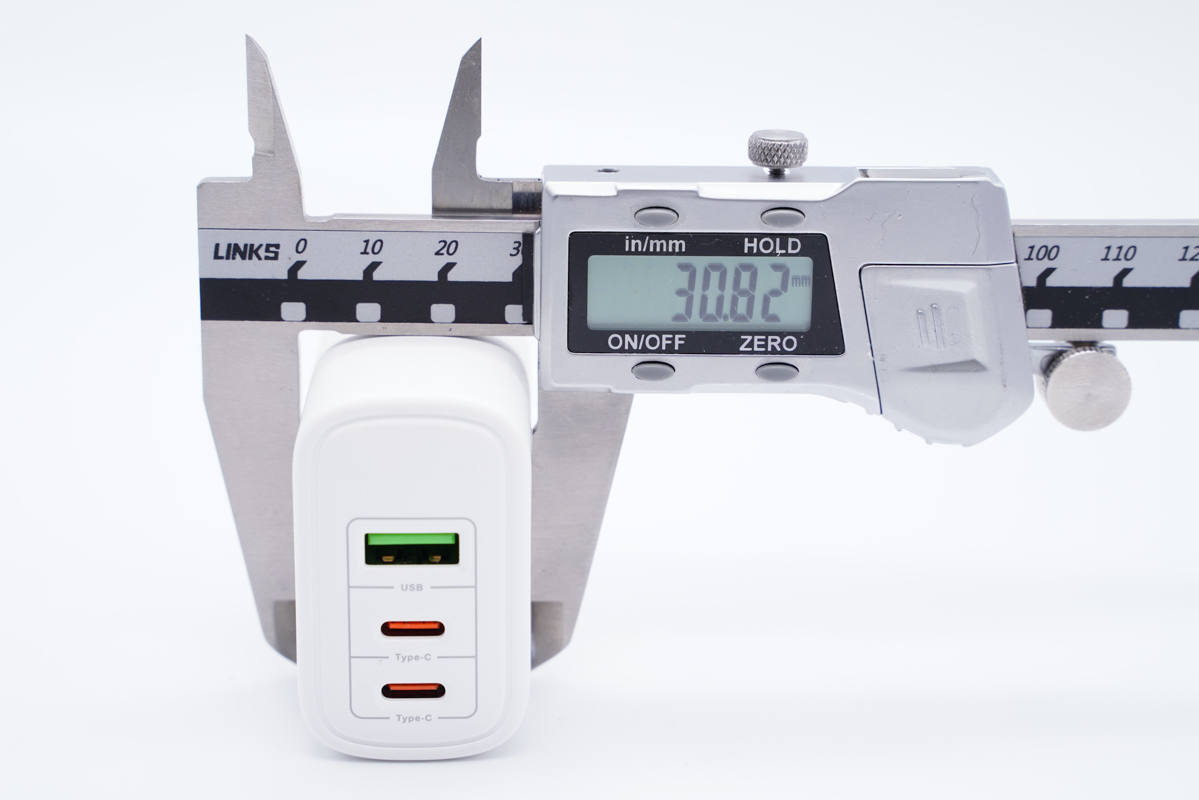

厚度為30.82mm。

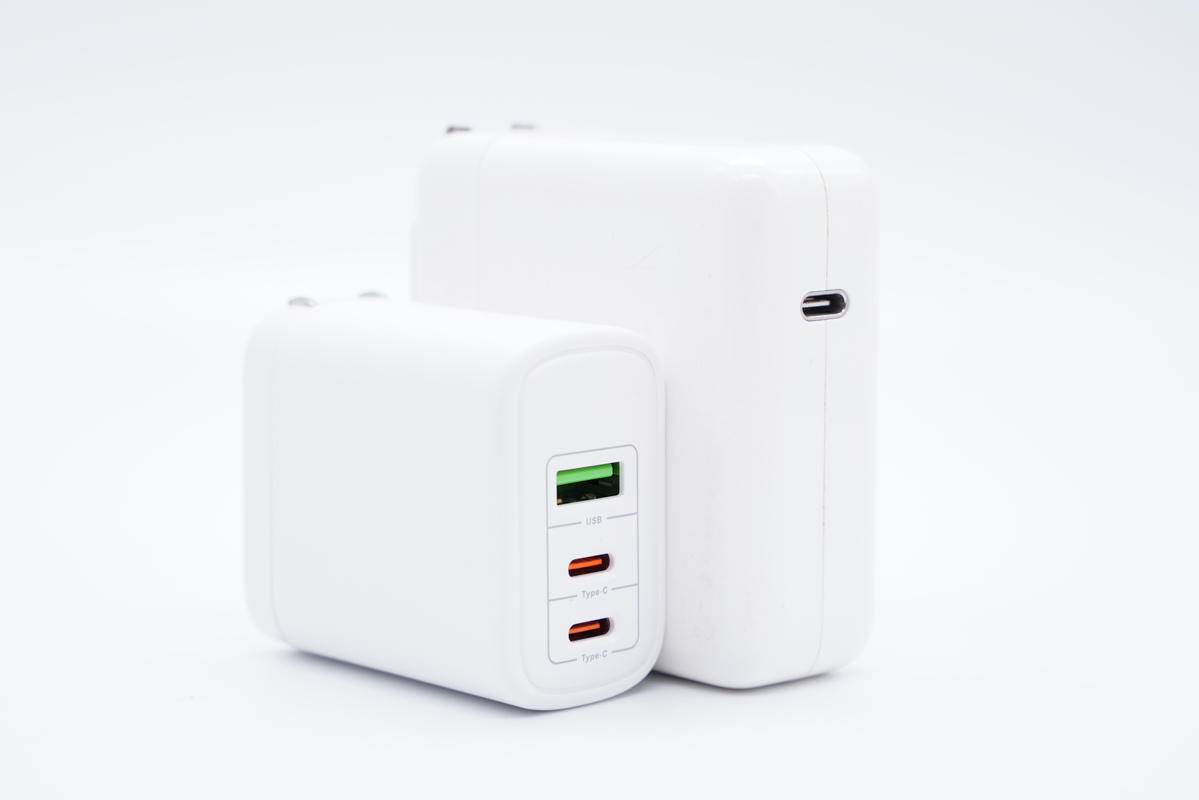

和蘋果61W充電器直觀對比，體積優勢明顯。

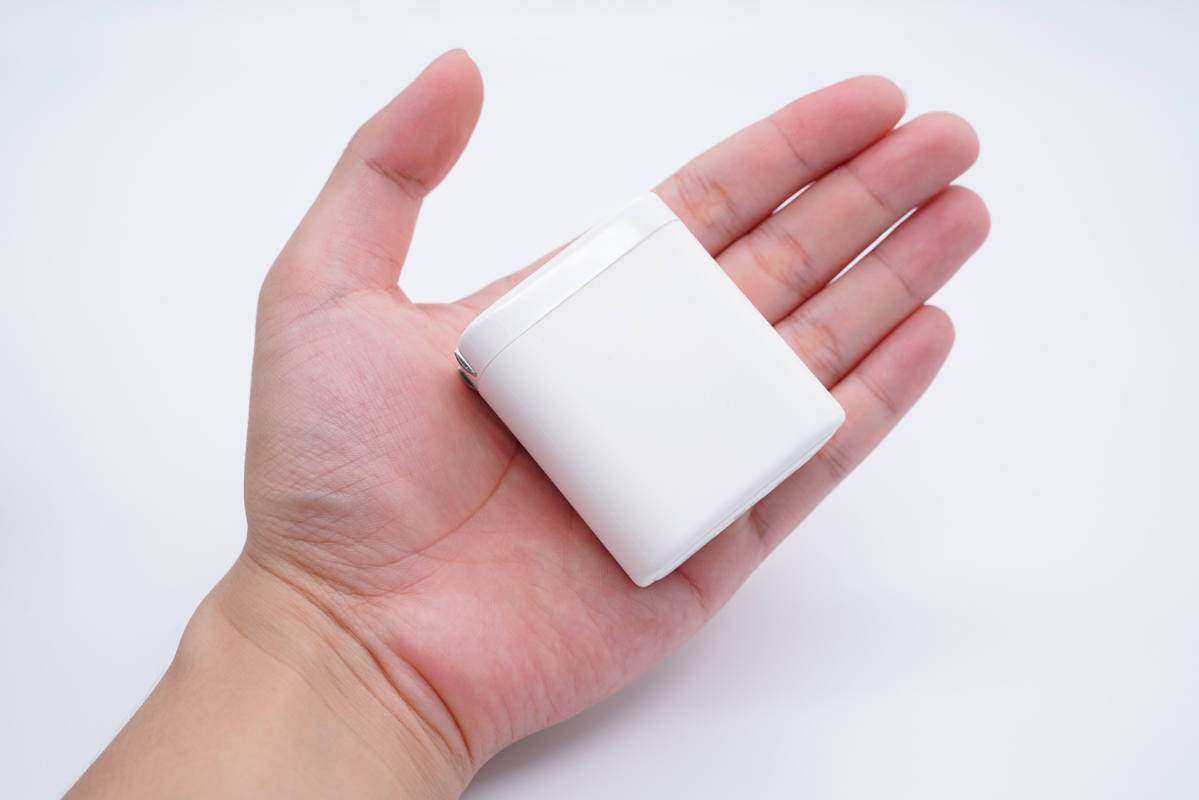

拿在手上的直觀感受。

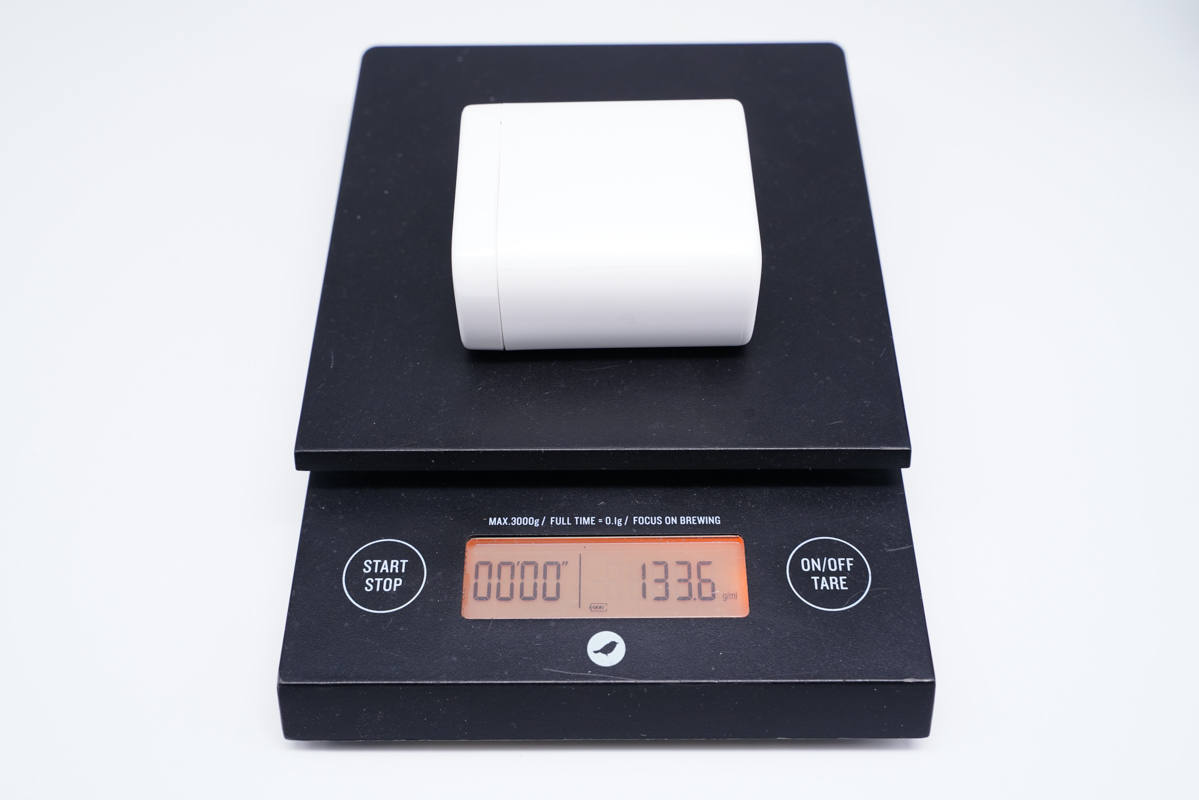

凈重約為134g。

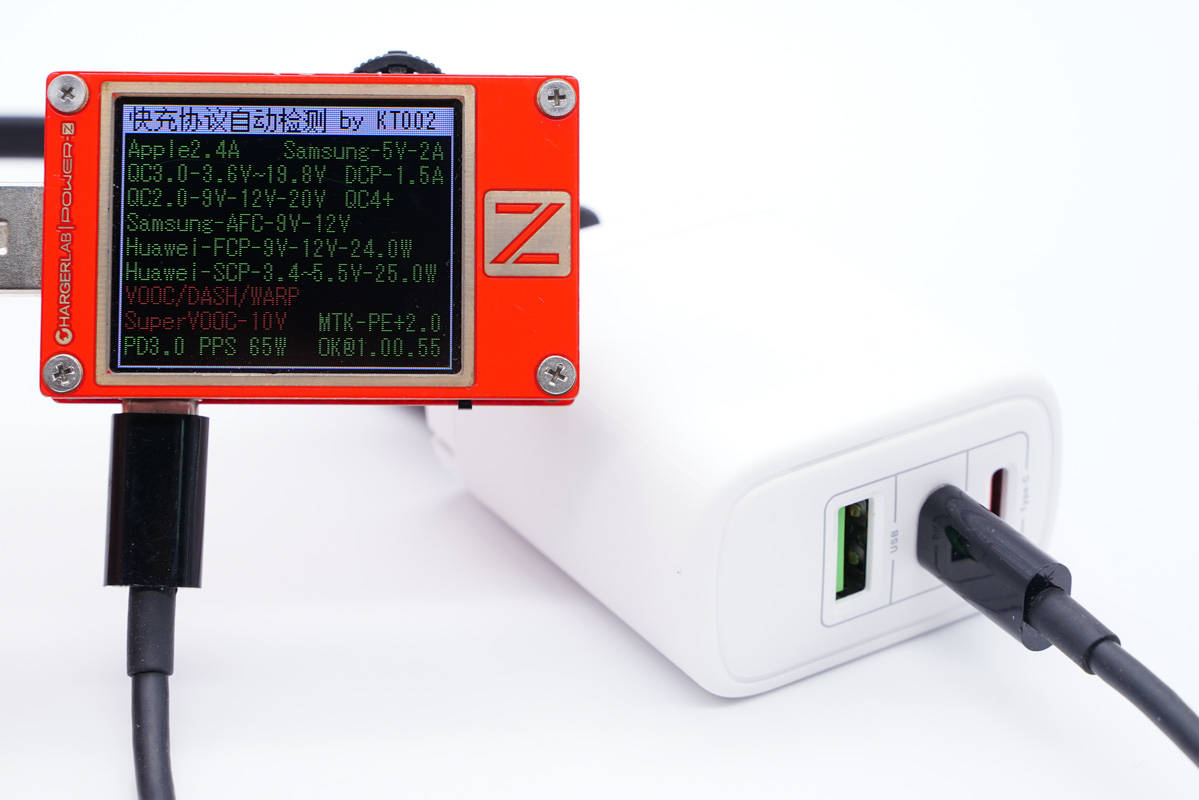

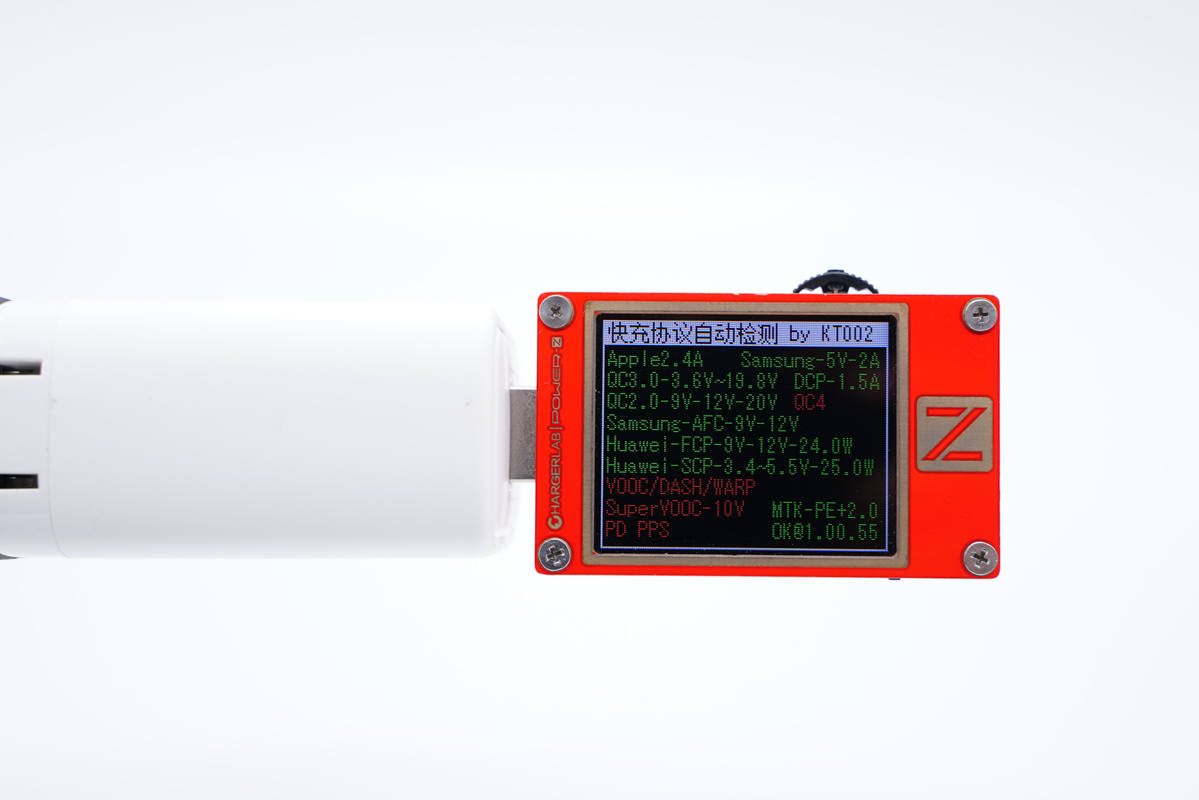

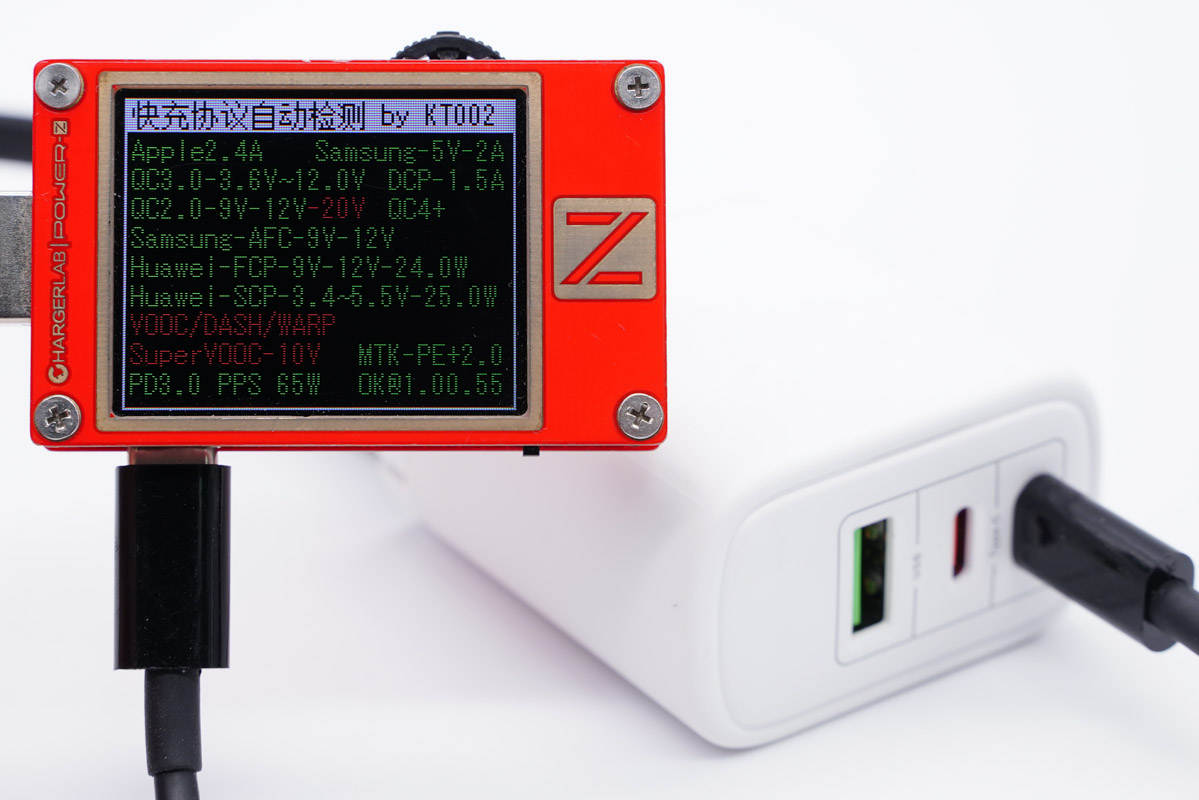

使用ChargerLAB POWER-Z KT002測得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PE2.0、PD3.0、PPS多個快充協議。

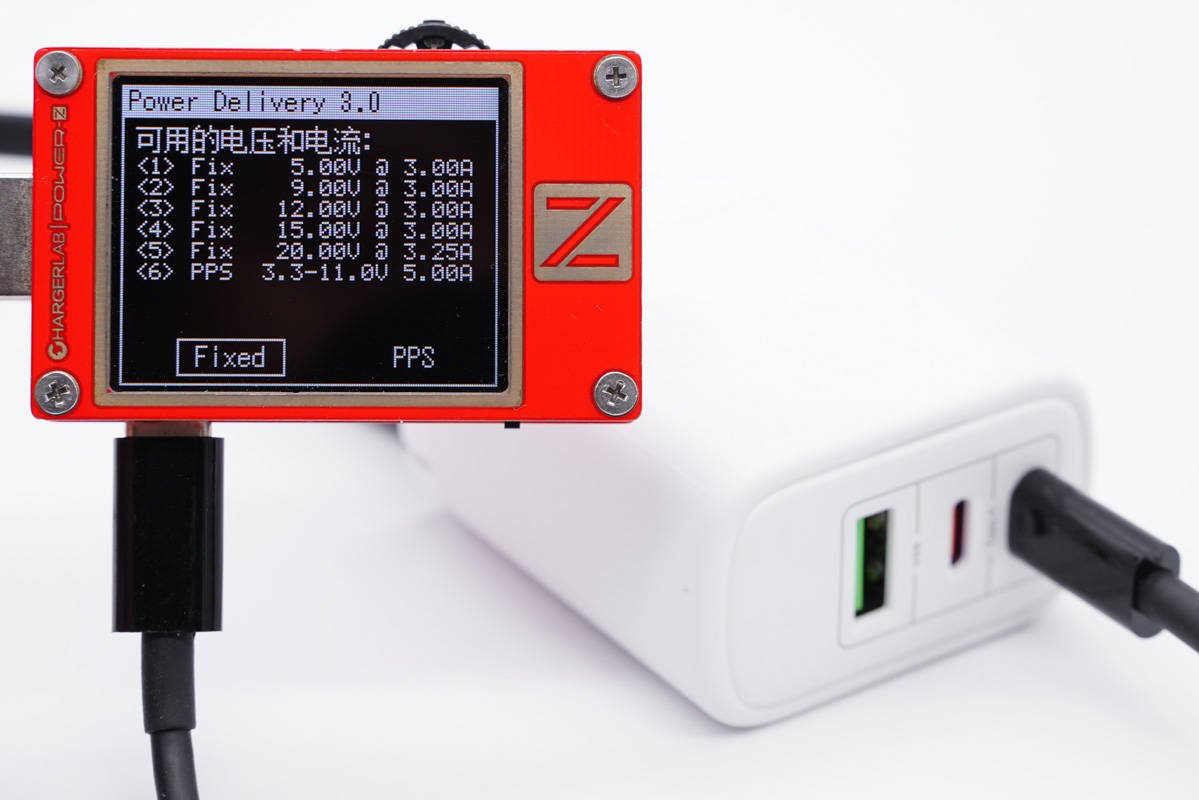

此外PDO報文顯示C1口還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-11V5A PPS電壓檔位。

另外使用KT002測得USB-C2口輸出協議和C1口的一樣。

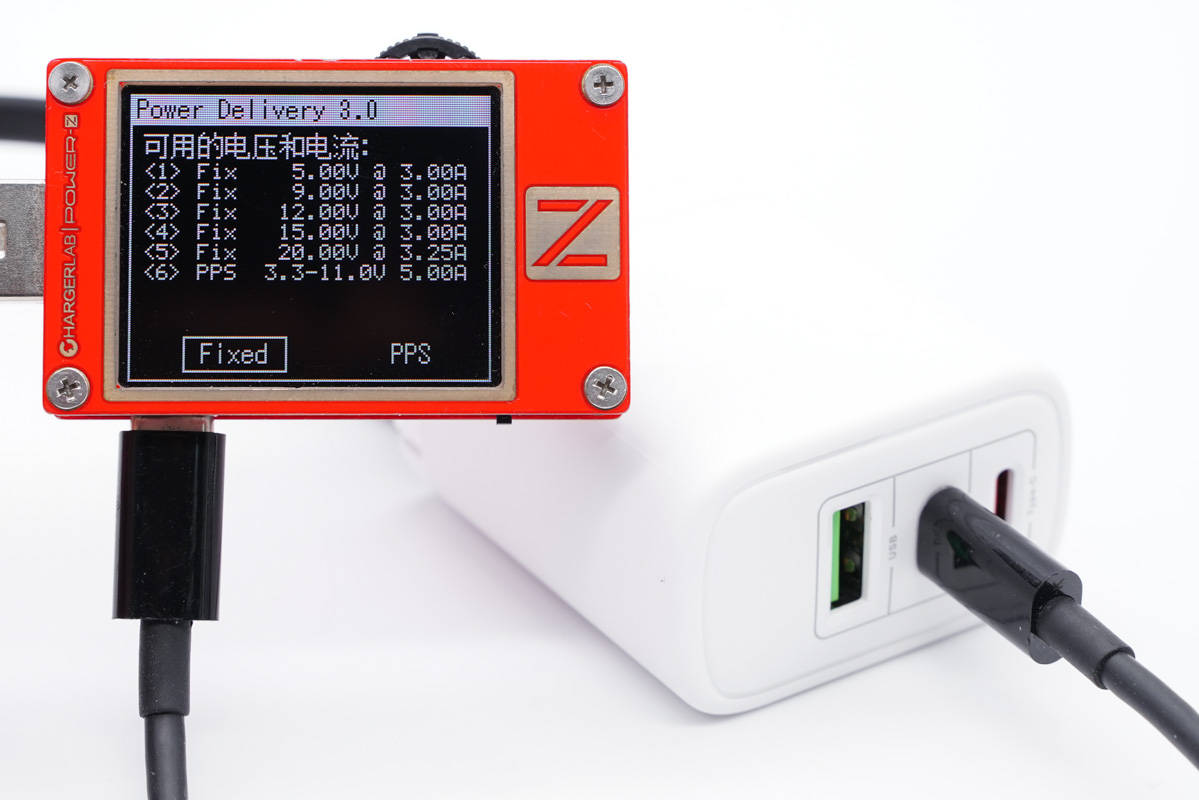

PDO報文也完全相同，兩個C口單口輸出性能完全一樣，支持功率盲插，日常使用很方便。5A的PPS輸出對手機快充也有很好的兼容性。

最后測得USB-A口也支持QC、AFC、FCP、SCP、PE2.0多個主流快充協議。

二、歐派奇65W超級硅快充拆解

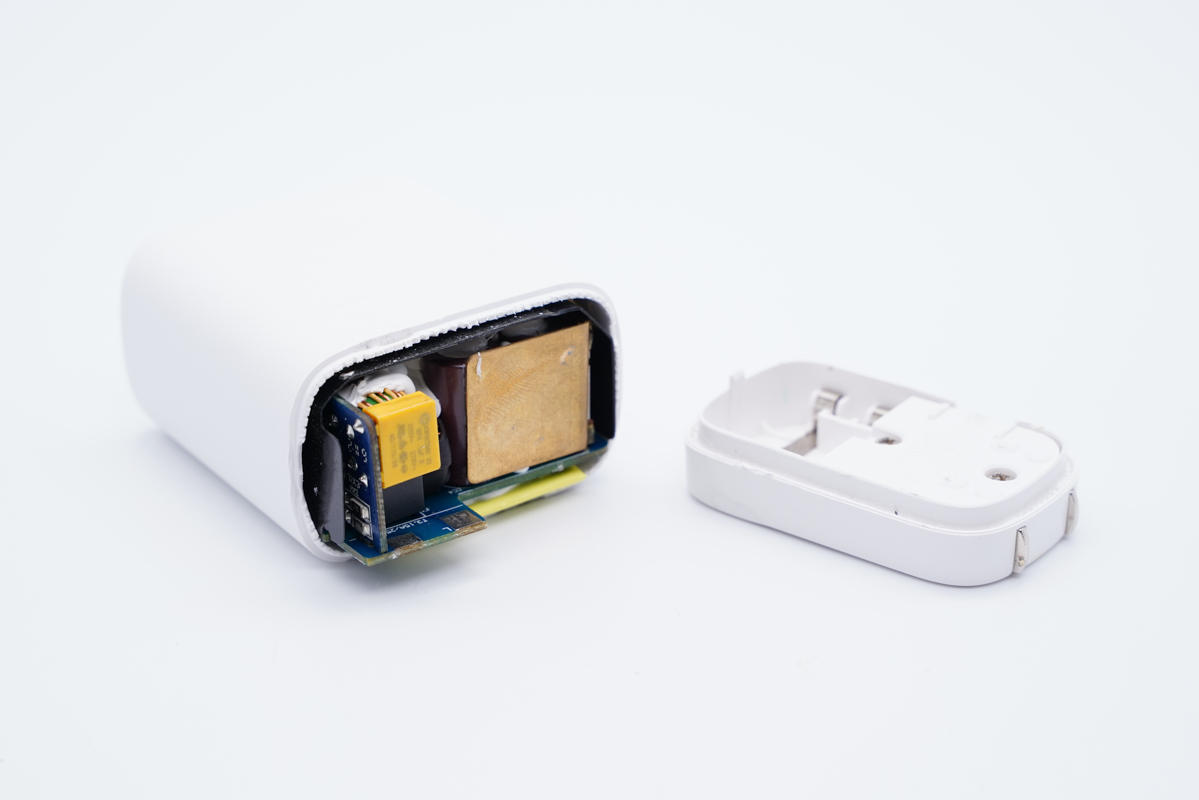

將機身殼拆開，輸入端采用金屬彈片接觸通電設計，插腳使用塑料殼和螺絲封裝固定。

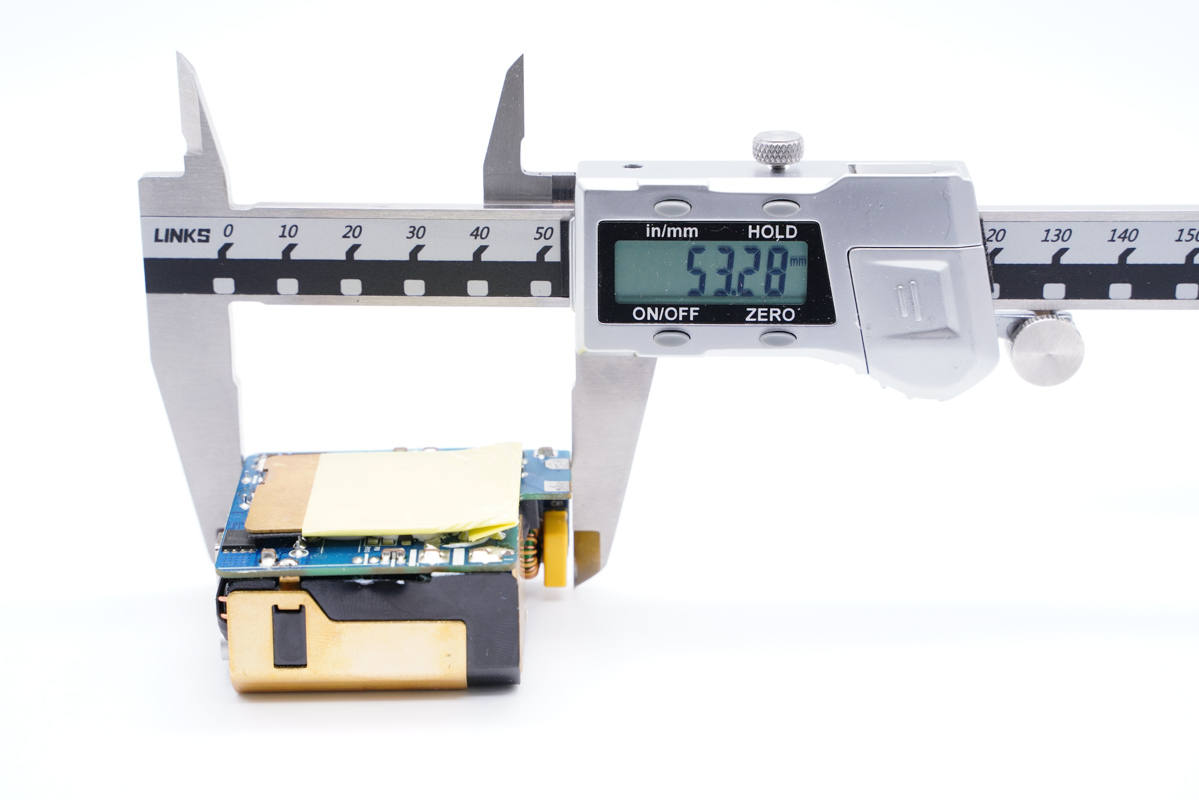

測得模塊長度為53.28mm。

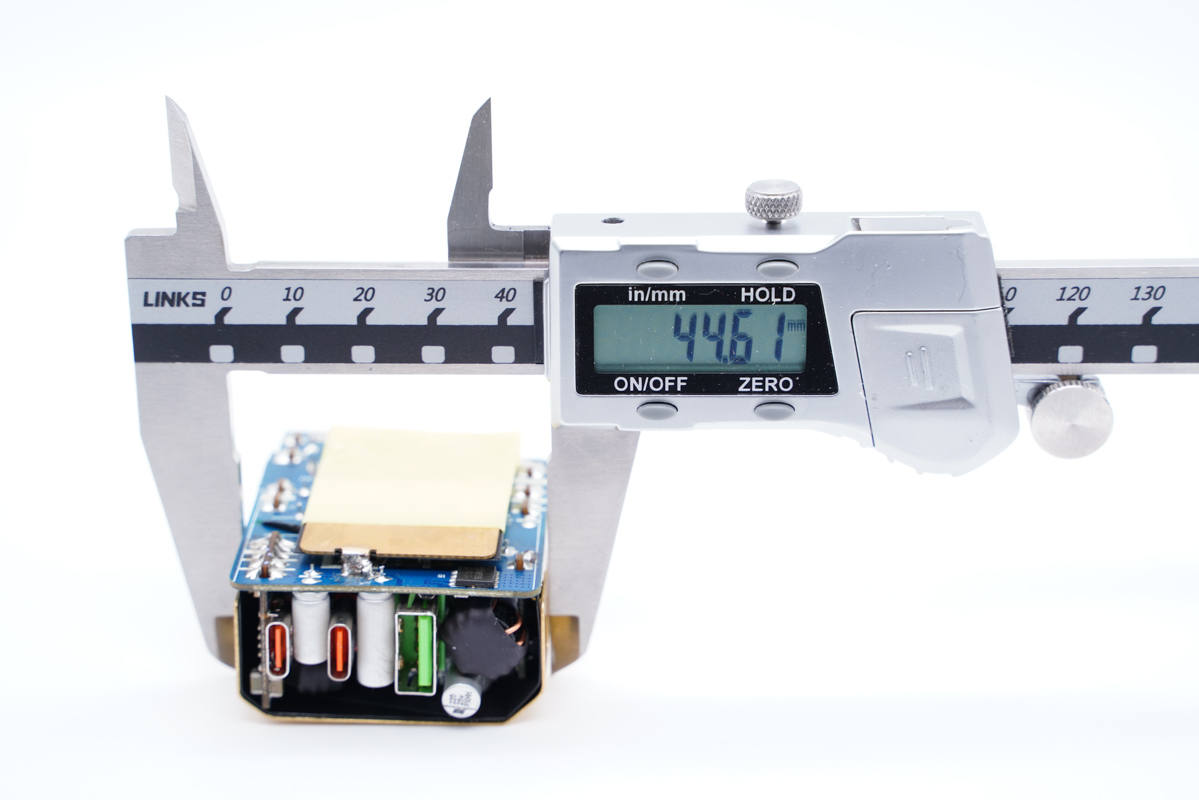

寬度為44.61mm。

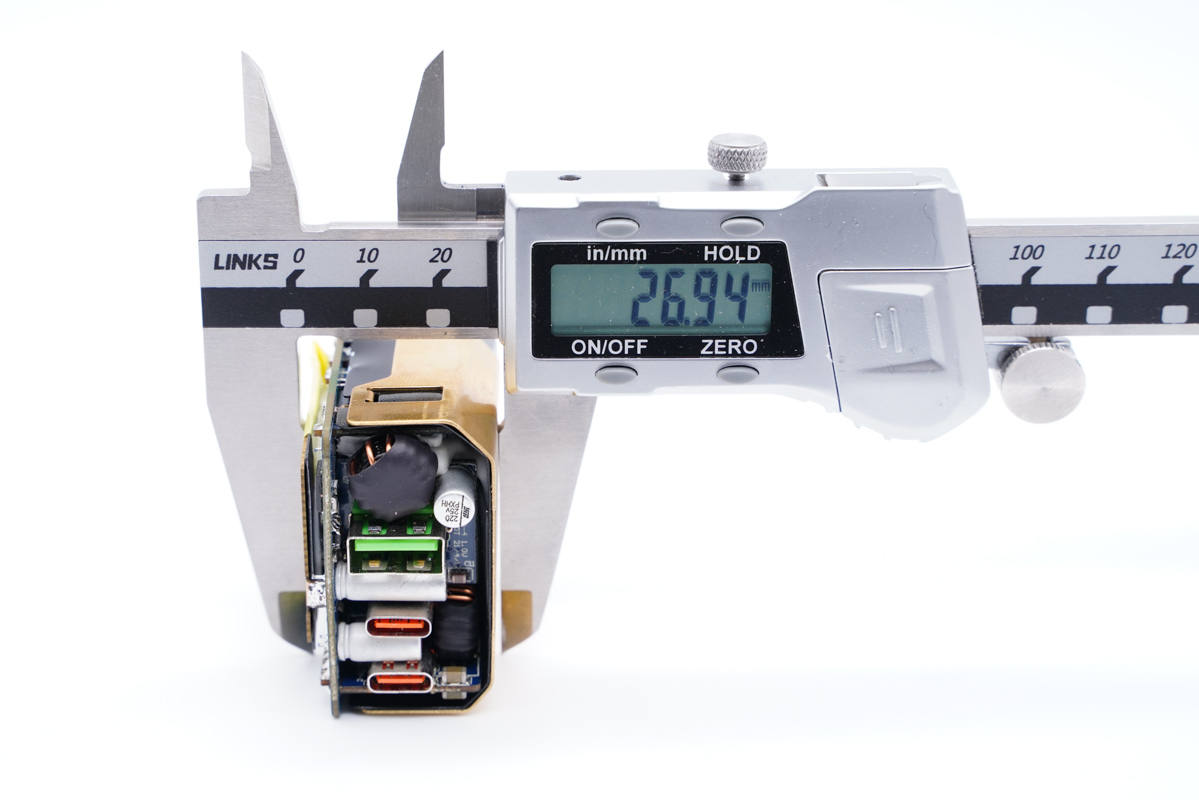

厚度為26.94mm。

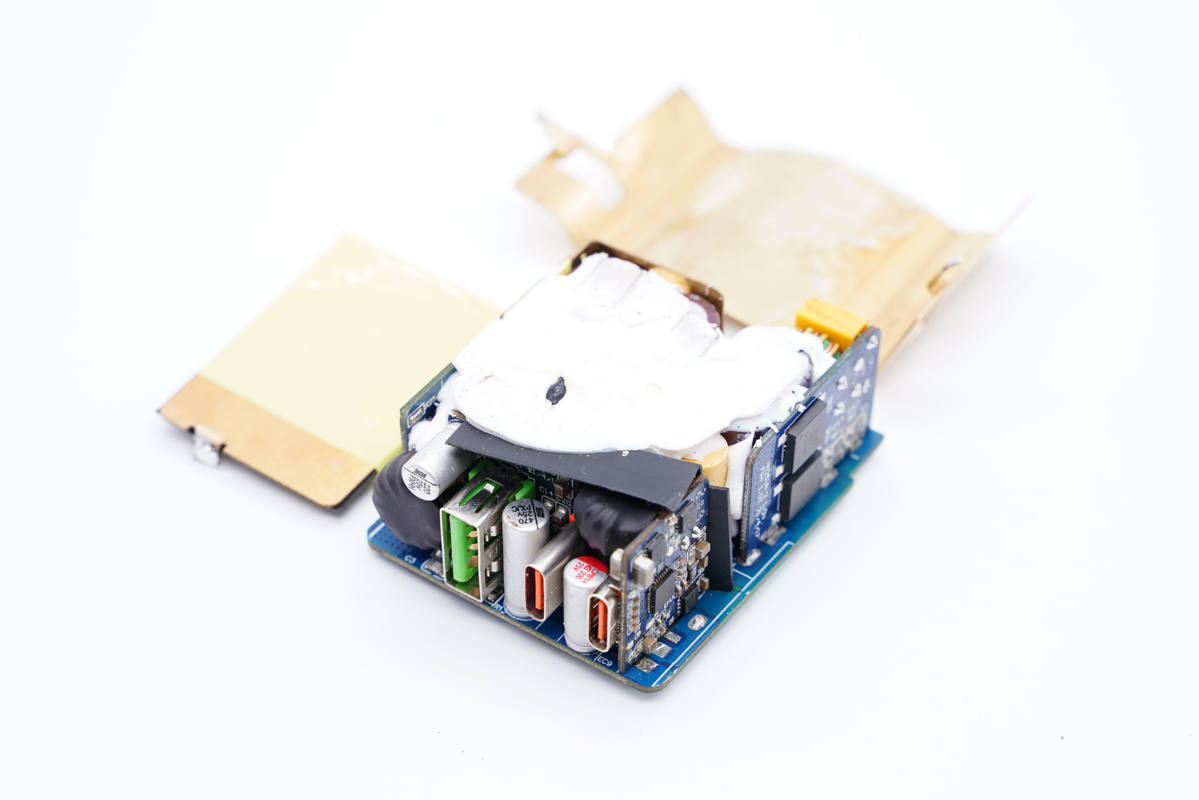

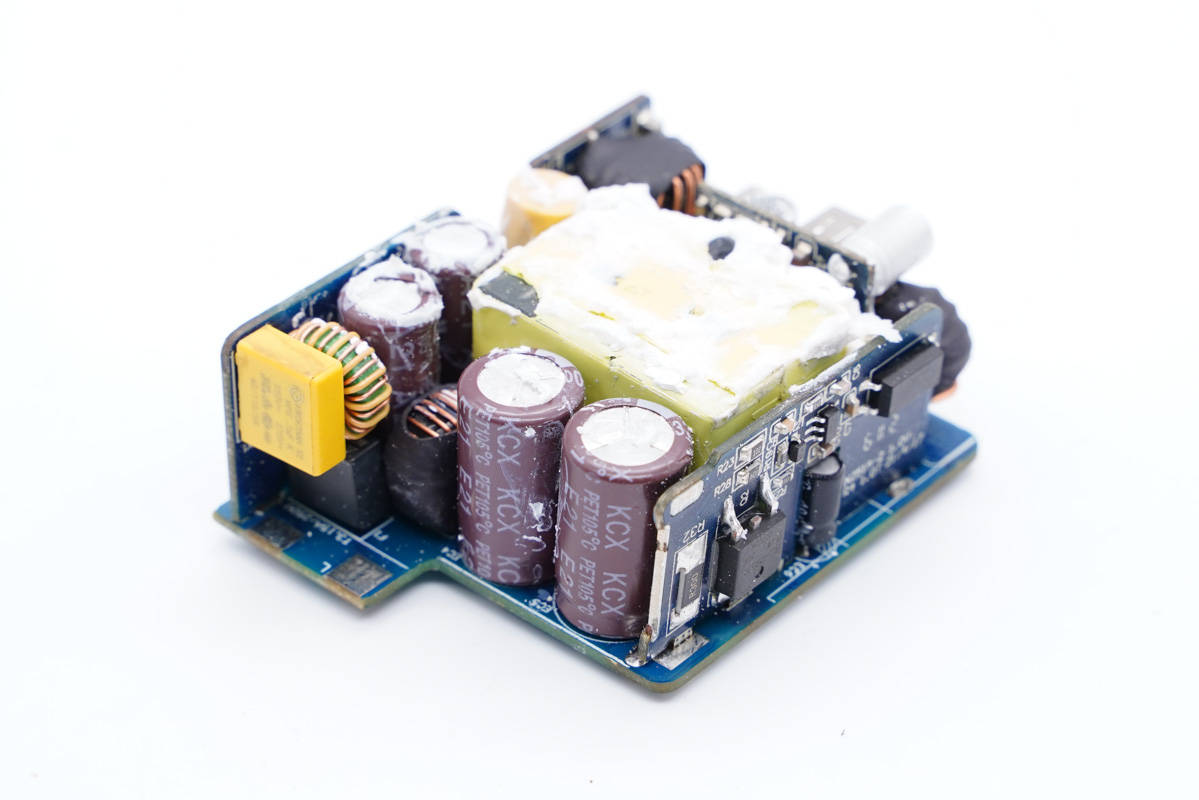

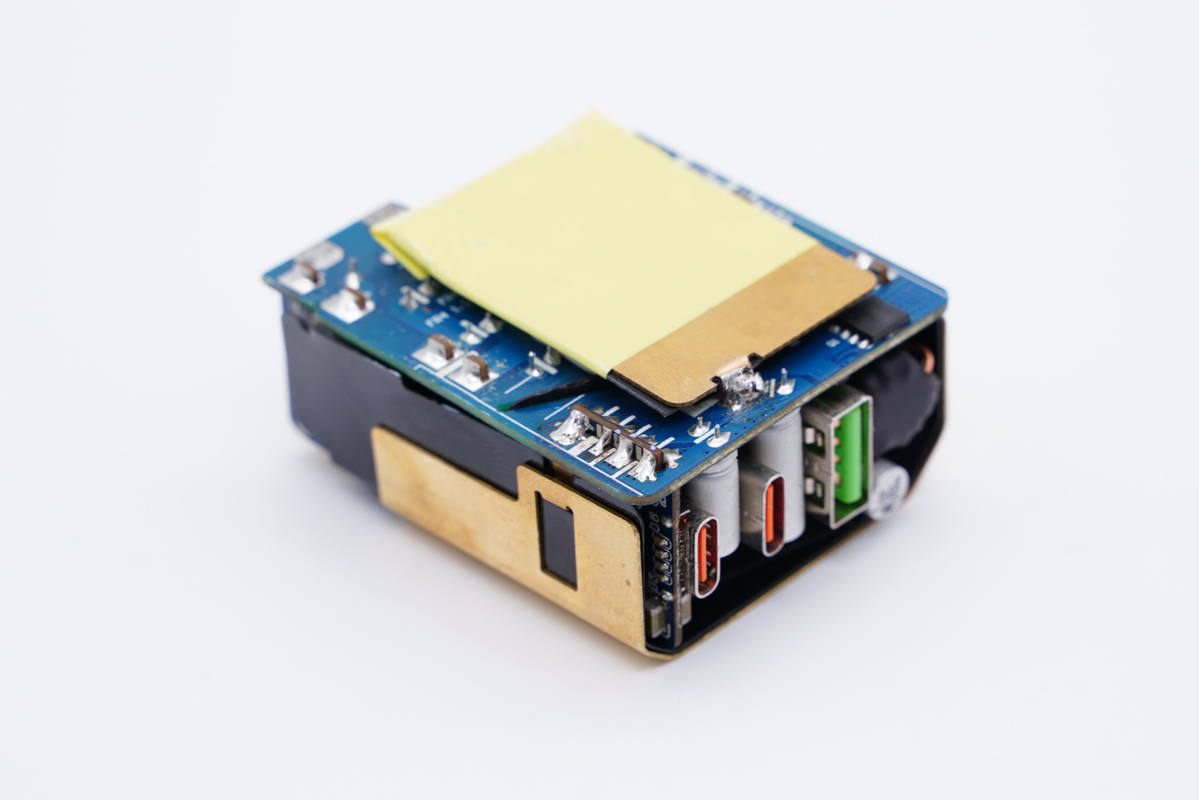

PCBA模塊正面覆蓋絕緣隔離板和黃銅散熱片。

主板背面也覆蓋絕緣隔離板和散熱片，膠帶包裹在一起，錫焊固定。

拆掉散熱片，初級側元器件打膠加固并與散熱片之間填充，初次級間設有絕緣隔離板。

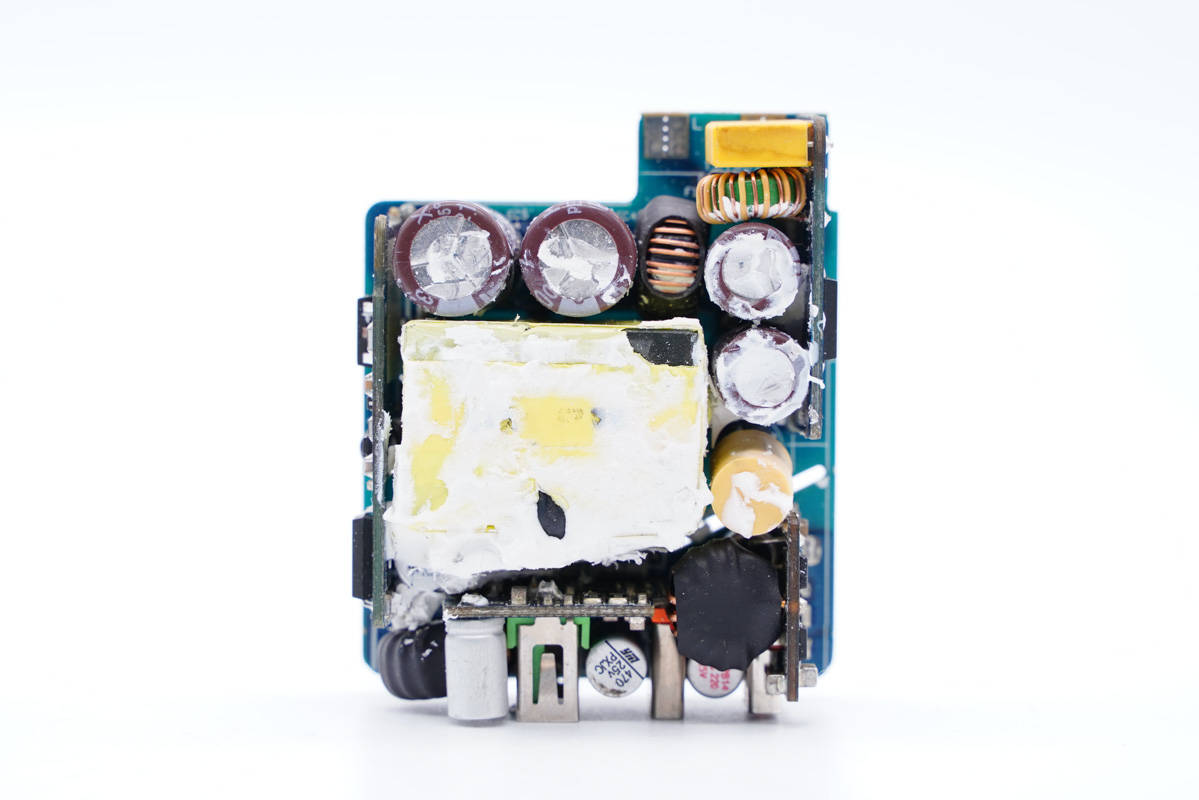

主板正面一覽，兩側以及輸出端均設有小板，中心是變壓器，電容電感等圍繞變壓器排布，整齊緊湊，變壓器與輸出側小板之間設有隔離板絕緣，靠近輸出小板的高壓電解電容套有絕緣膠套。

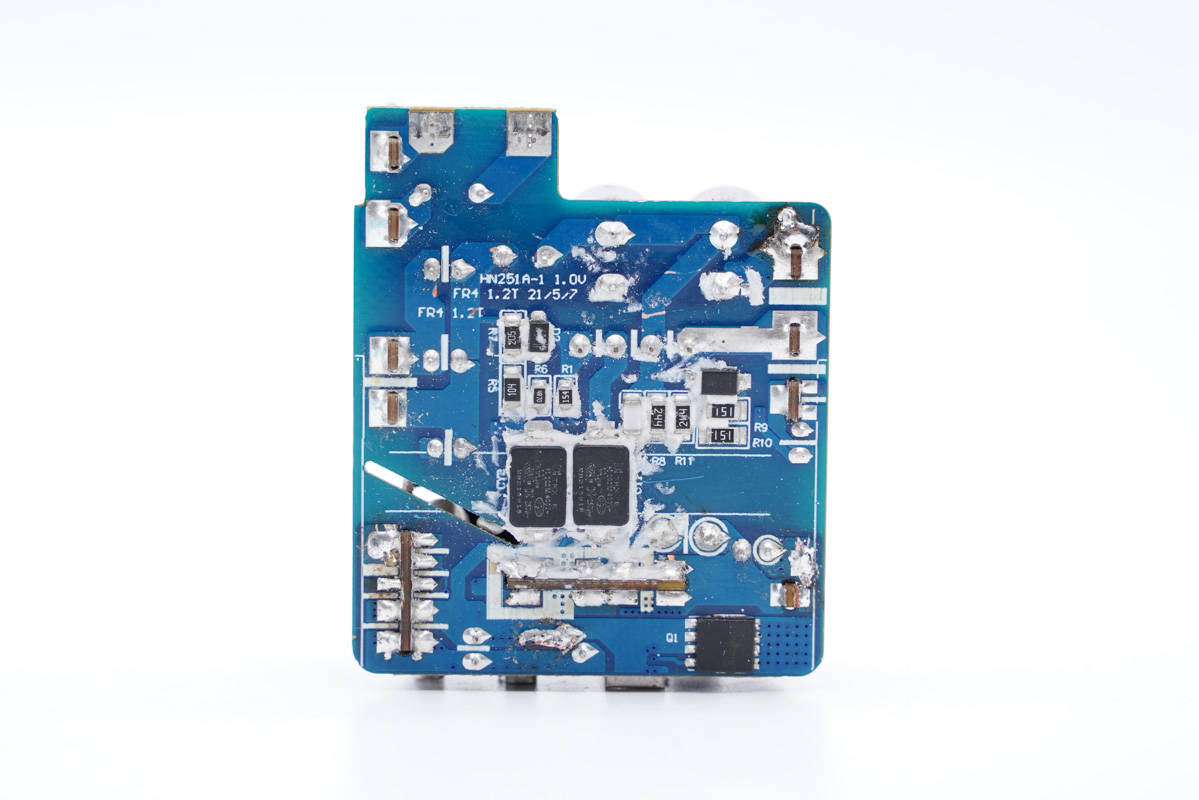

由于正面設有多塊小板，主板背面只有兩顆貼片Y電容和同步整流管，看上去十分簡潔。

通過觀察發現，歐派奇這款65W?2C1A超級硅充電器采用準諧振反激開關電源定壓輸出，兩路DC-DC二次降壓電路三口輸出架構，輸出功率智能分配。下面從輸入端開始深入了解整個電路設計情況。

輸入端一覽，延時保險絲、濾波電容、濾波電感焊接在主板上。

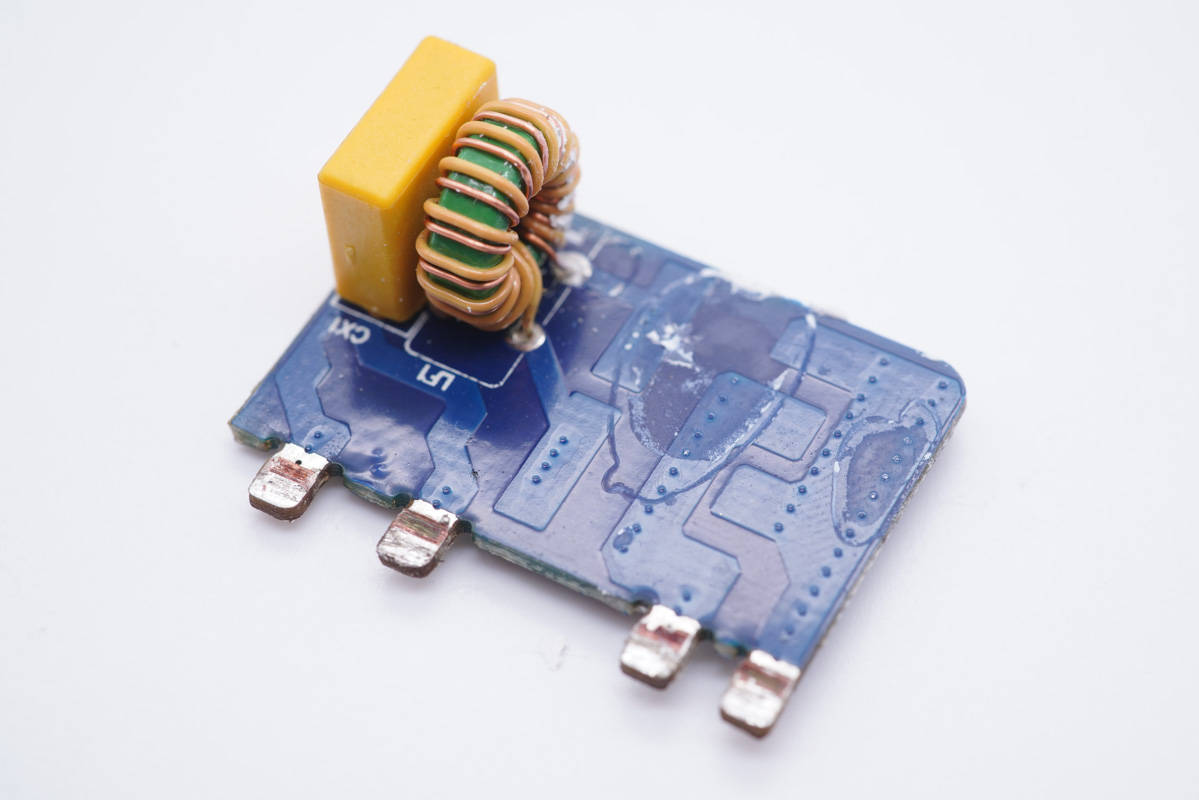

將輸入端小板拆下，正面設有共模電感和安規X電容。

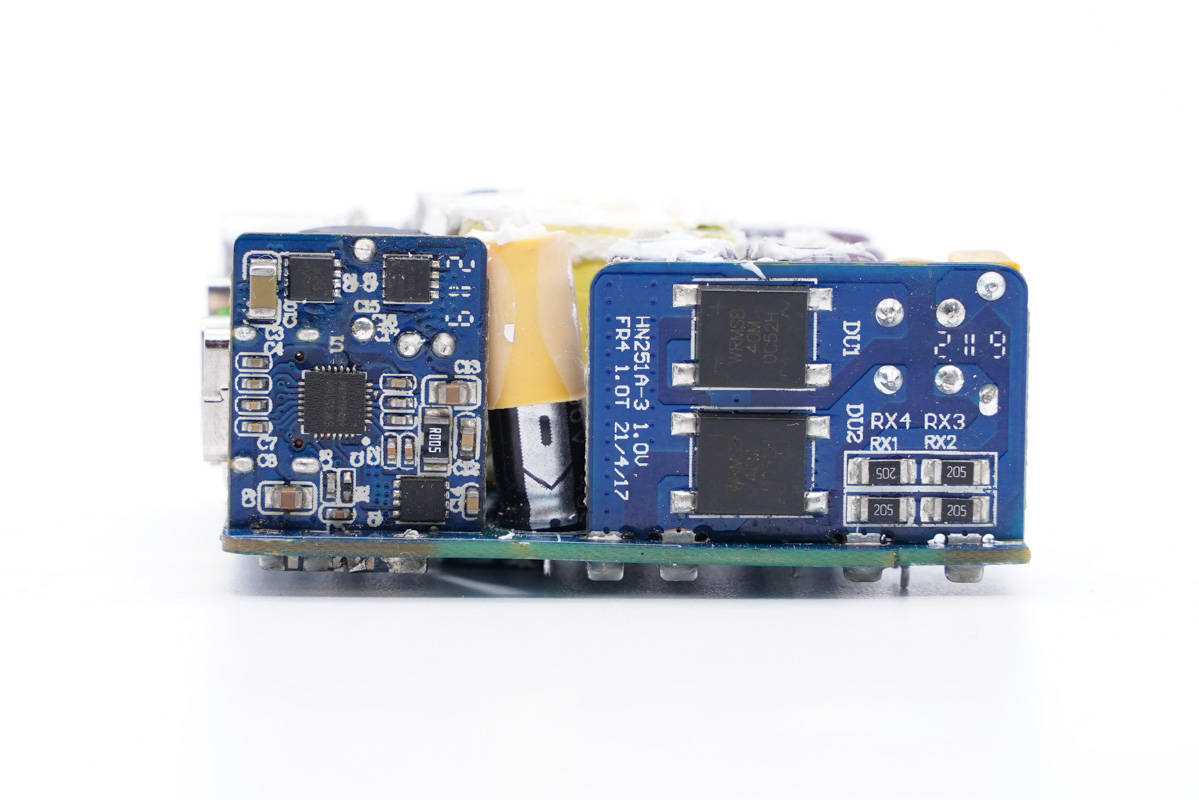

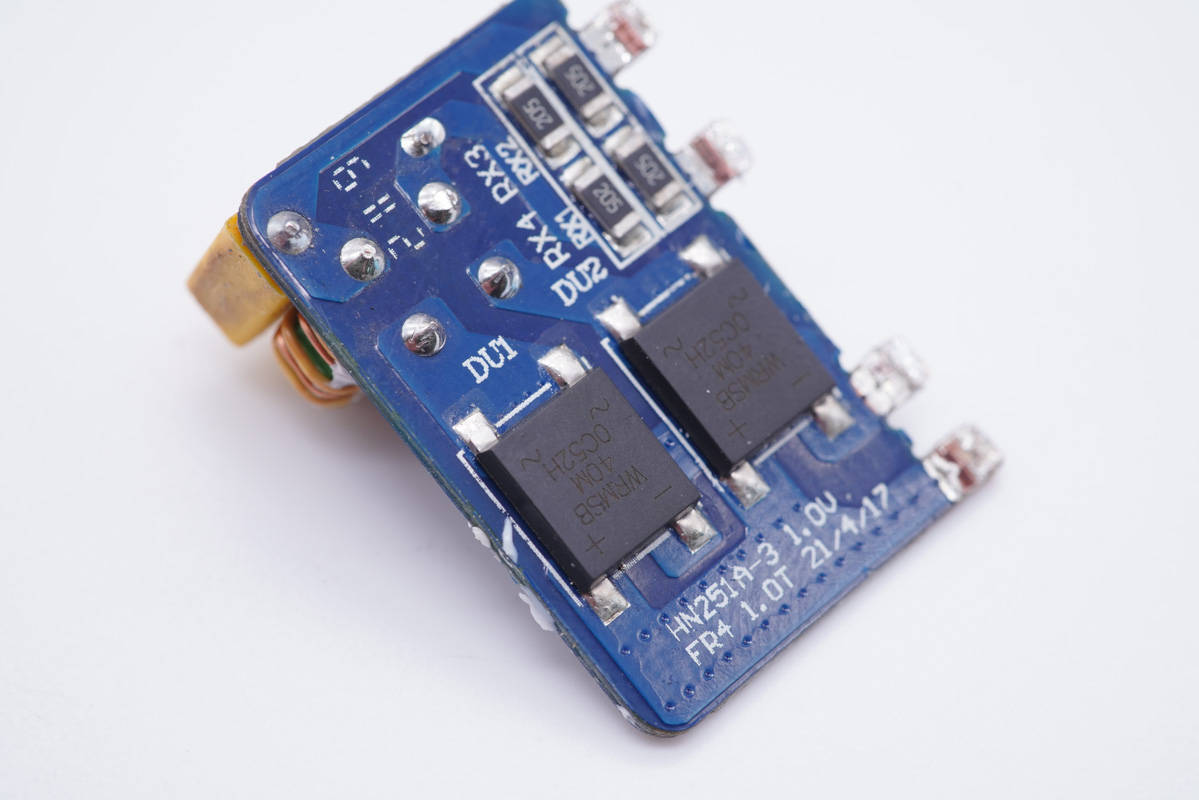

背面設有兩顆整流橋。

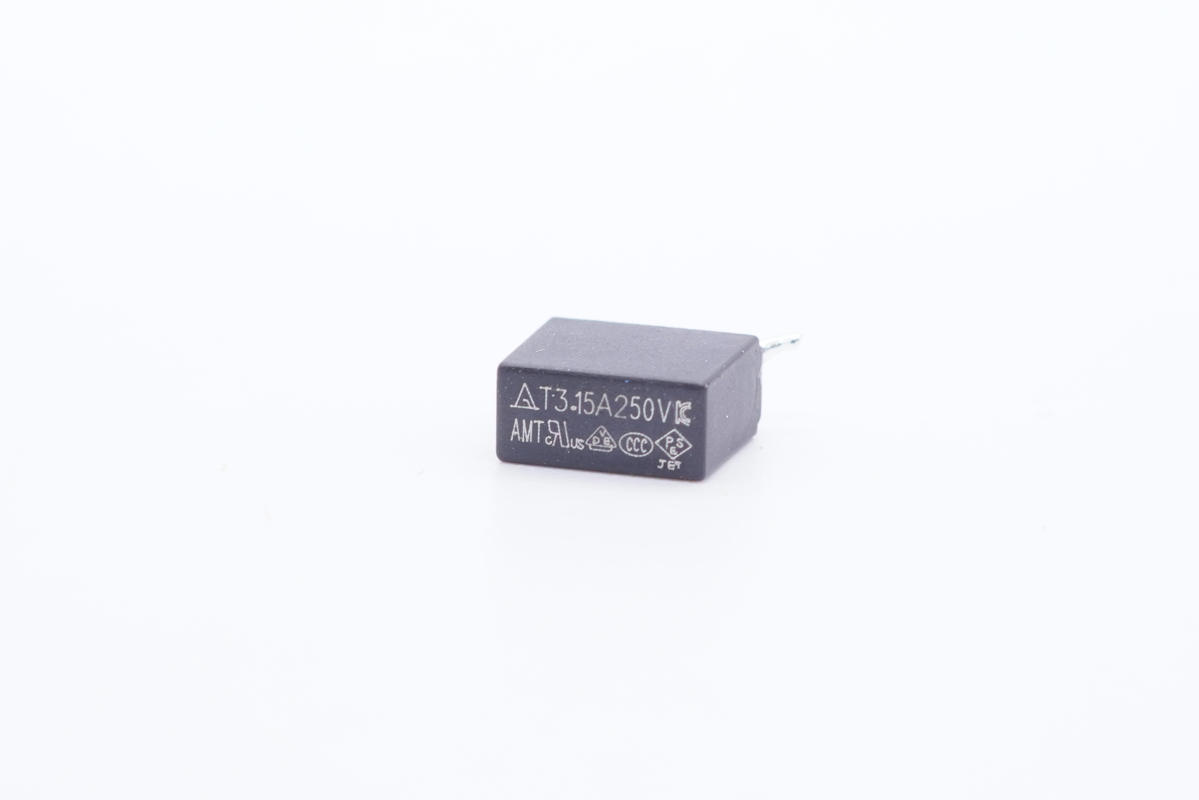

延時保險絲特寫，規格為3.15A 250V。

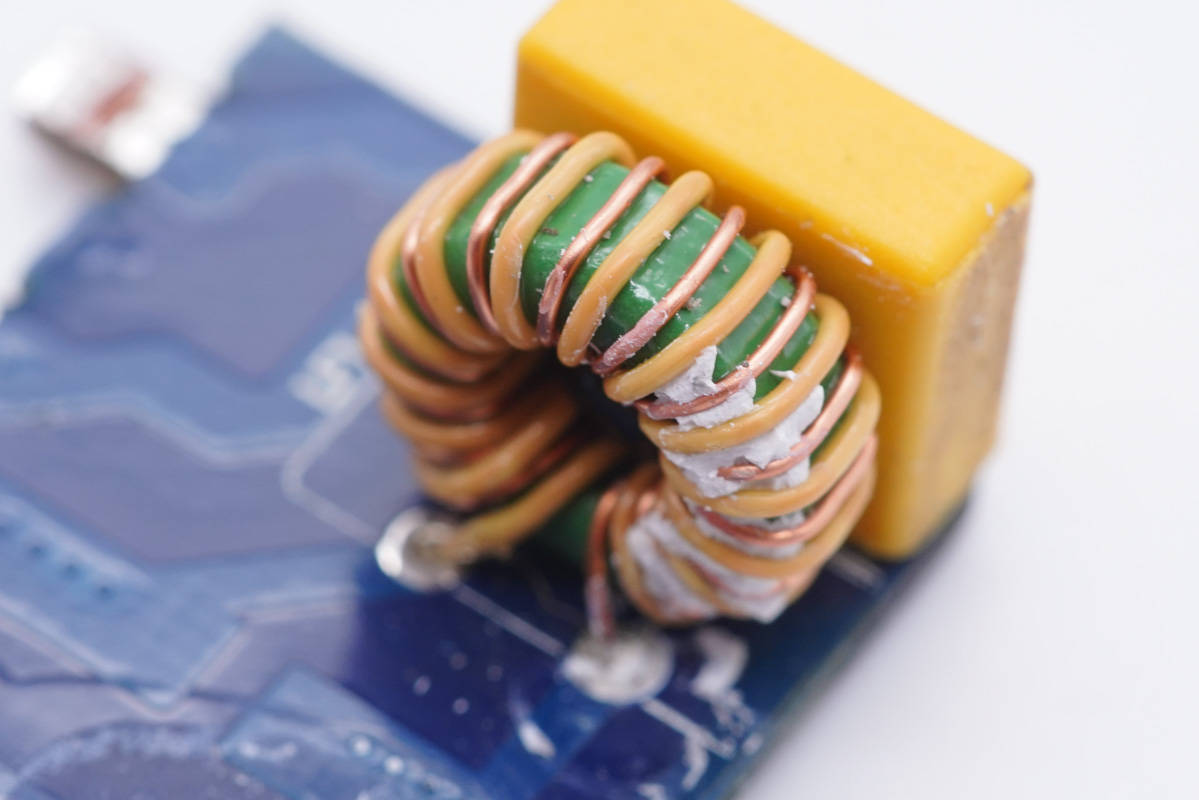

共模電感雙線繞制，用于濾除EMI干擾。

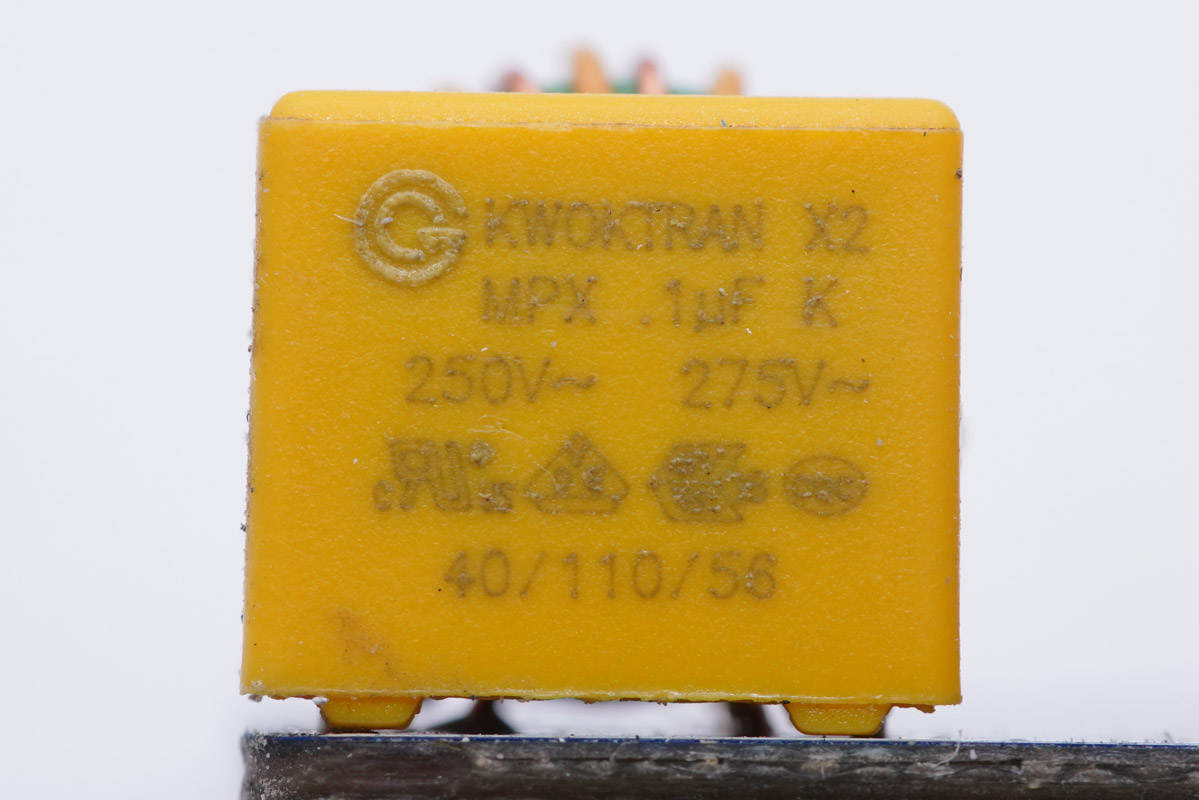

安規X電容特寫，容量0.1μF。

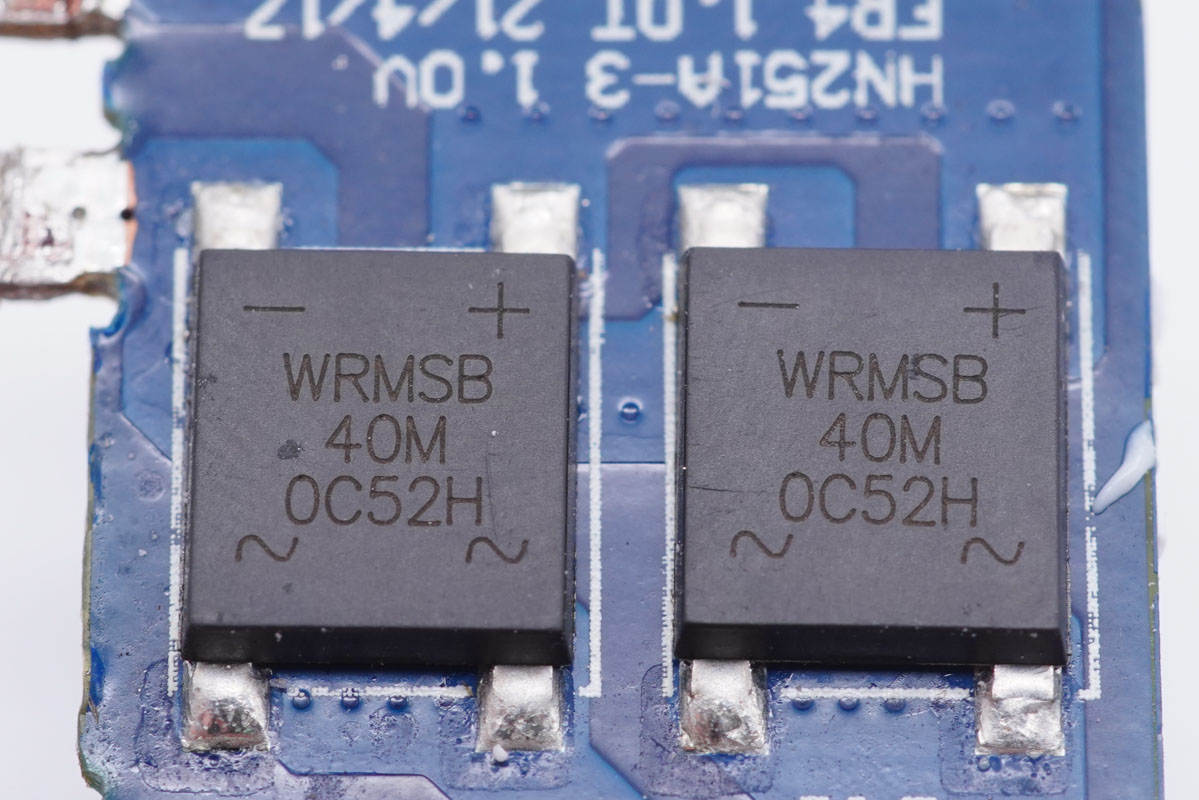

WRMSB40M整流橋特寫，使用兩顆均攤發熱。

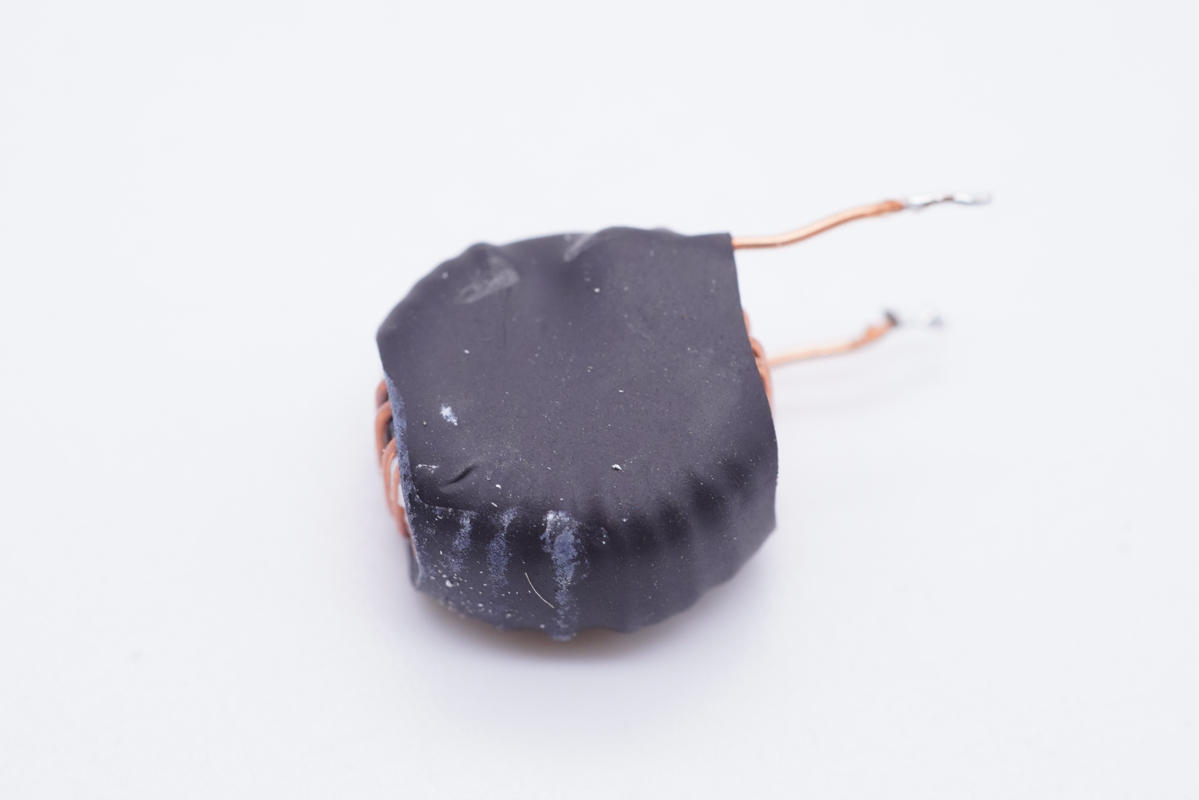

濾波電感外套熱縮管絕緣。

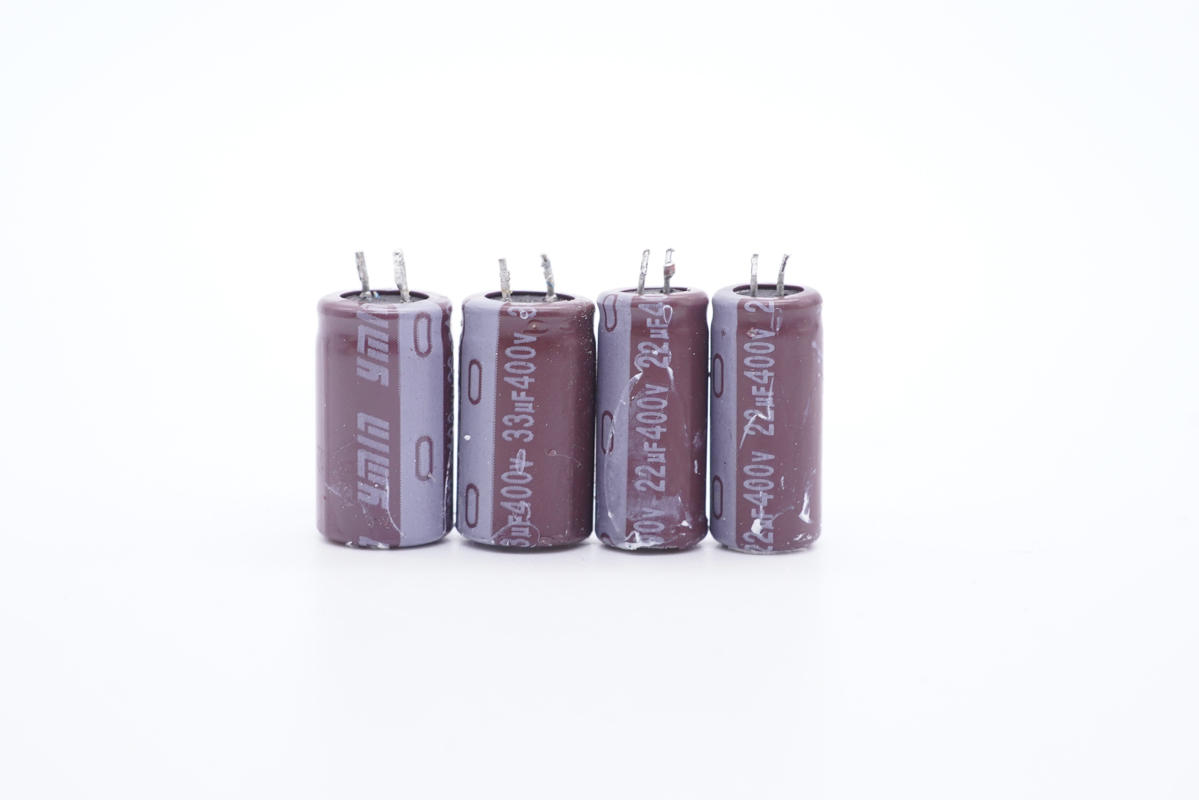

四顆高壓濾波電解電容采用永銘KCX系列產品，規格分別為400V 33μF和400V 22μF。該系列產品工作溫度范圍在-55℃~105℃，3000小時壽命，并具備抗雷擊、低漏電流（低待機功耗）、高紋波電流、高頻低阻抗等性能優勢。

充電頭網了解到，憑借小體積的特點，永銘KCX系列電解電容還被公牛65W氮化鎵快充、飛利浦65Ｗ氮化鎵快充插座、摩米士65W 2C1A氮化鎵快充充電器、柚比30W?1A1C氮化鎵快充充電器、京造65W 1A1C氮化鎵快充充電器、努比亞65W 2C1A氘鋒氮化鎵快充等產品采用，獲得客戶一致認可。

初次級小板間還有一顆電解電容，套有絕緣膠套。

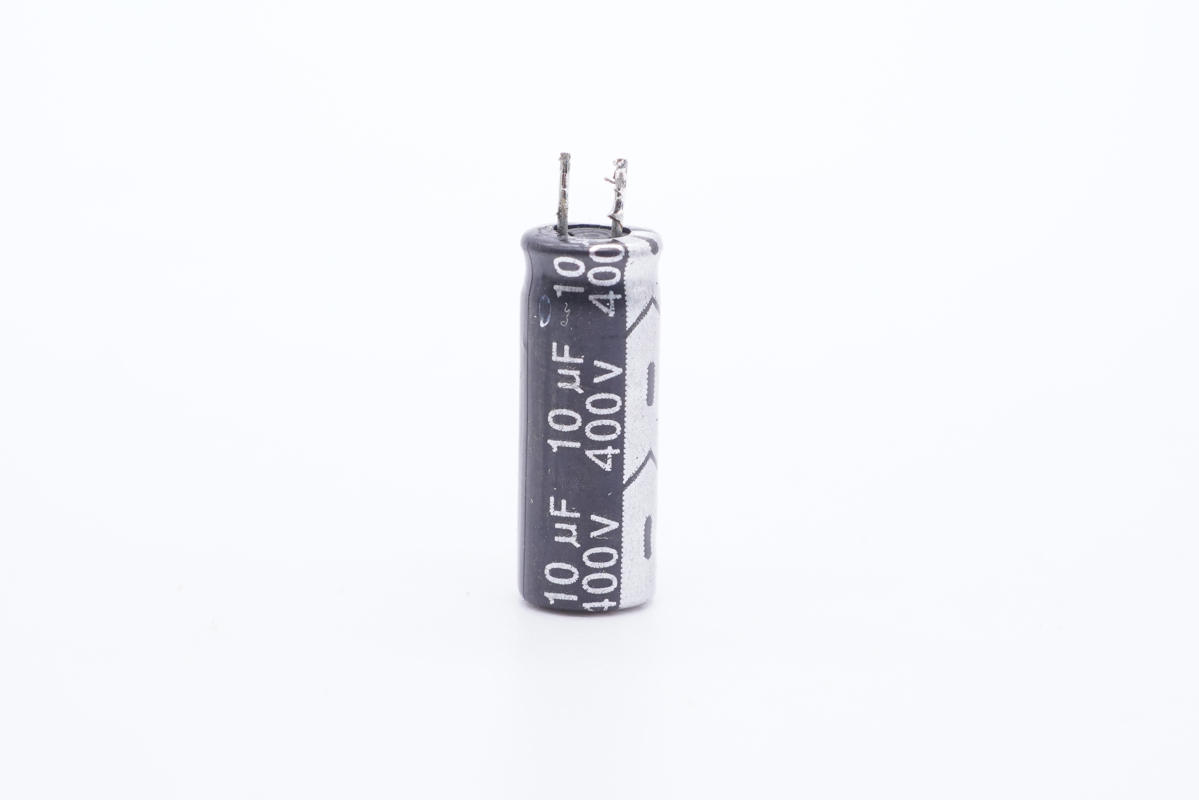

電容規格為400V 10μF。

主板一邊垂直焊接一塊小板，對應主控芯片供電電容處鏤空。

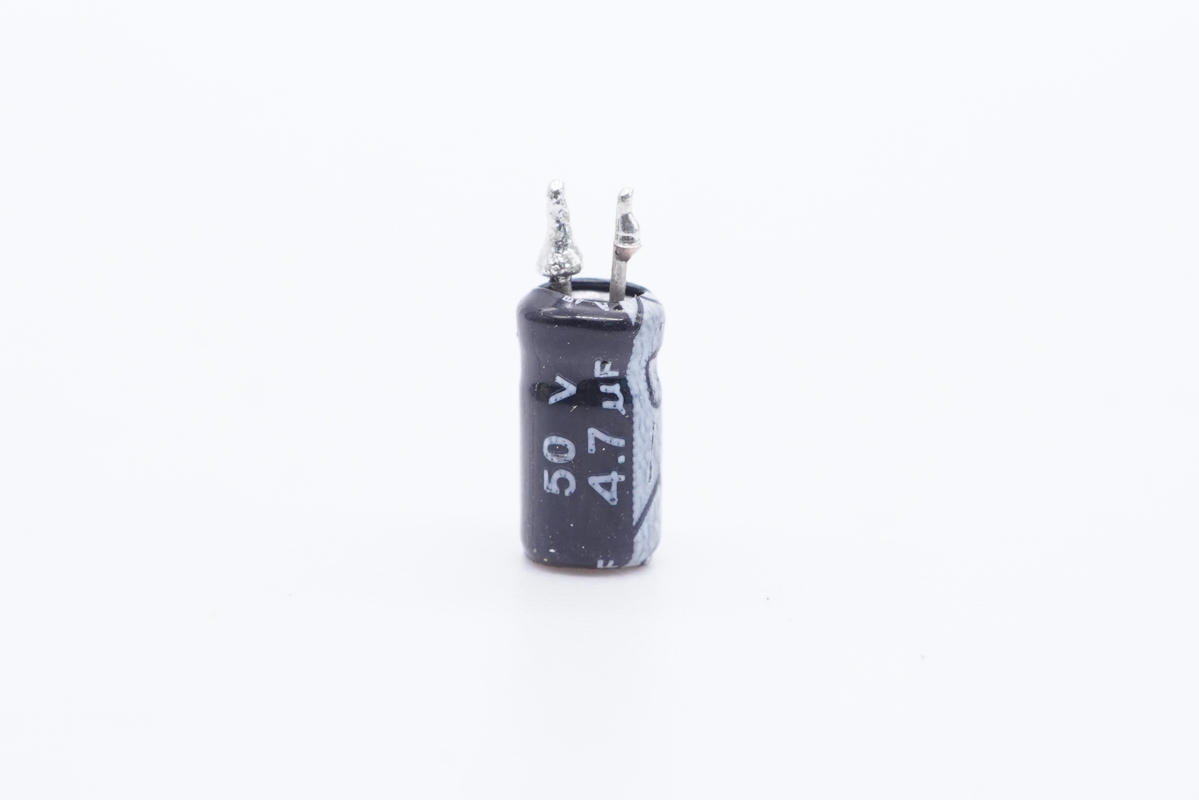

開關電源主控芯片供電電容規格為50V 4.7μF。

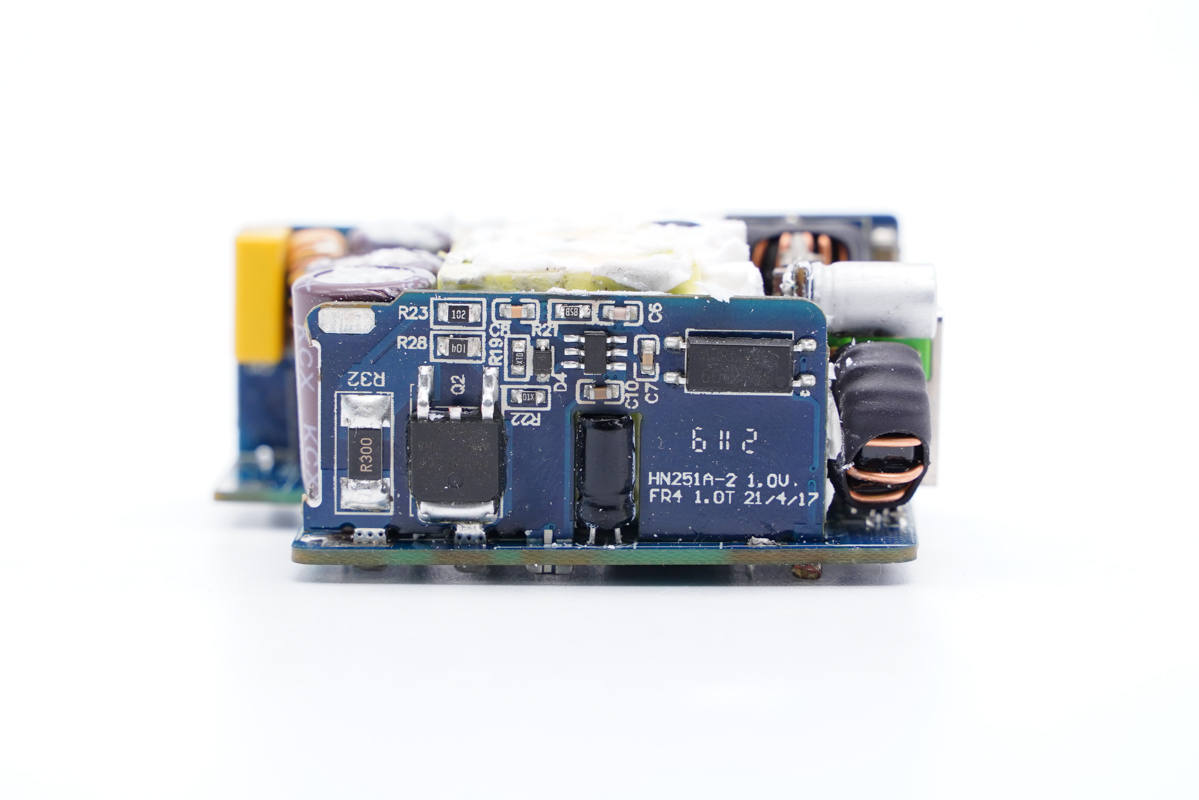

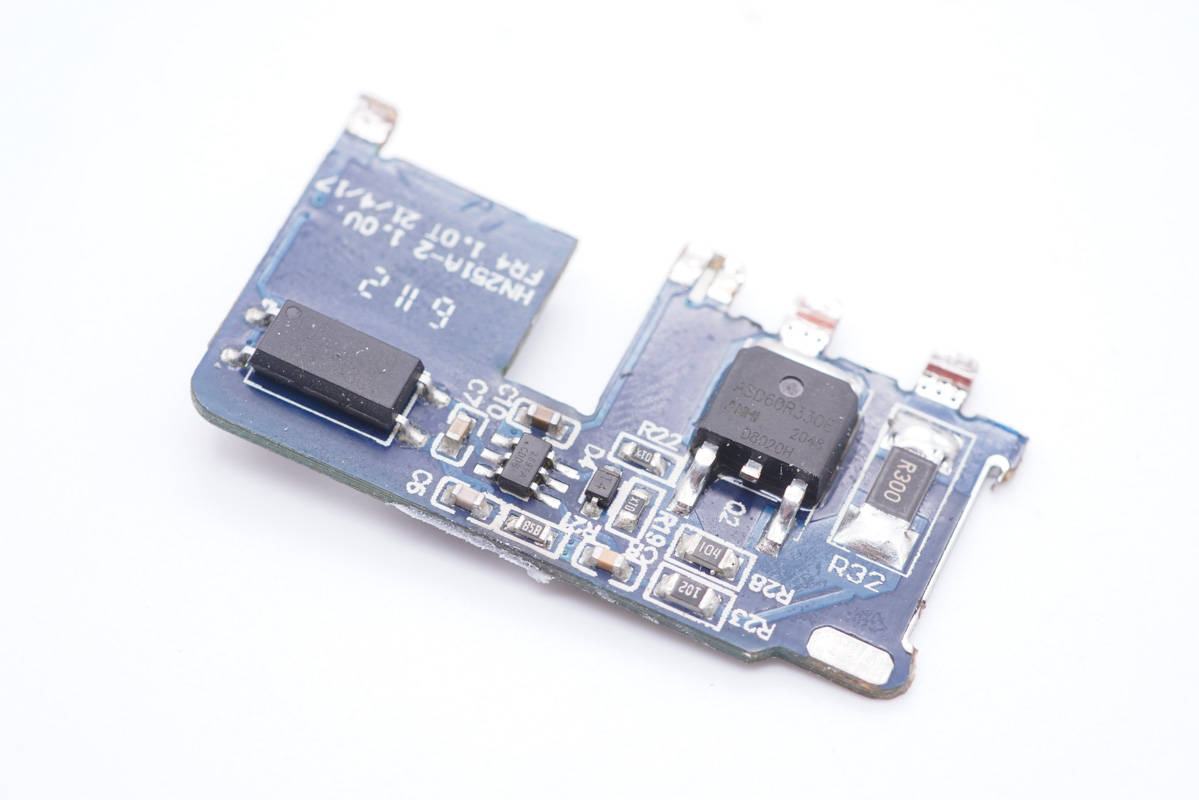

將小板拆下，正面設有開關電源主控芯片、初級開關MOS管和光耦。

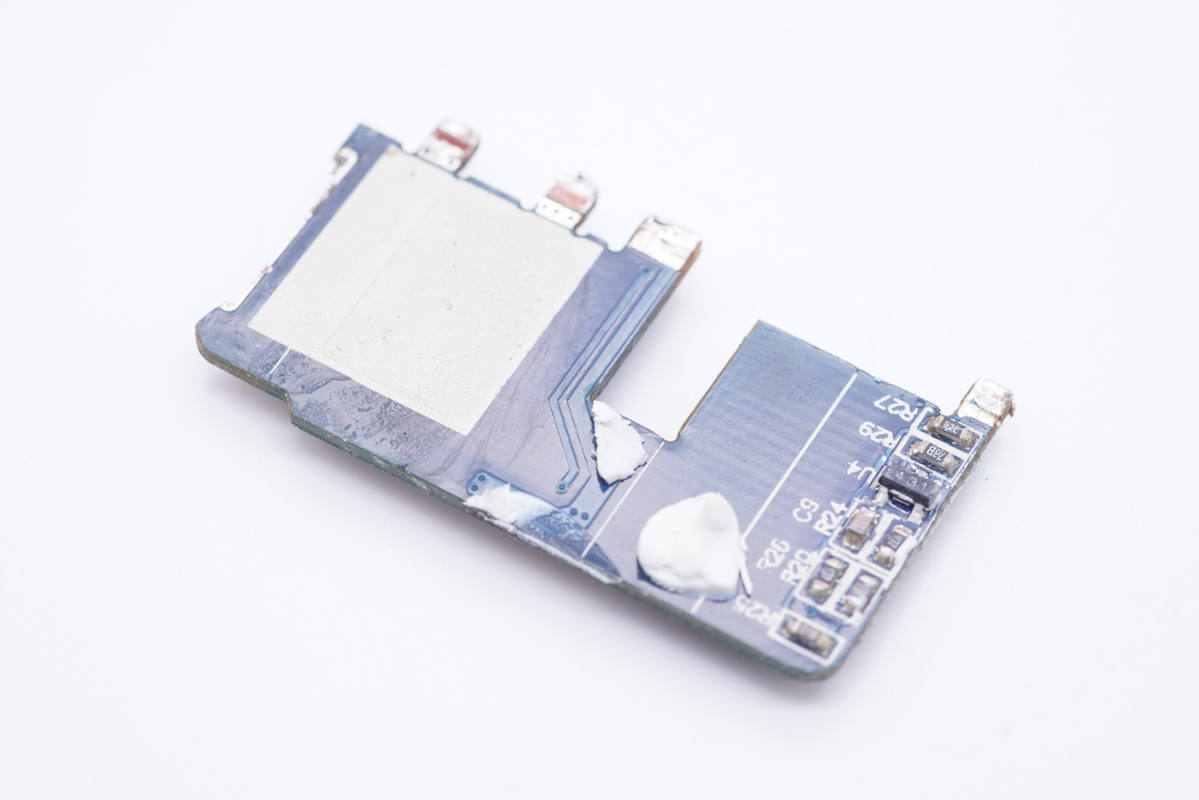

小板另一面一覽，邊緣焊接次級反饋電路。

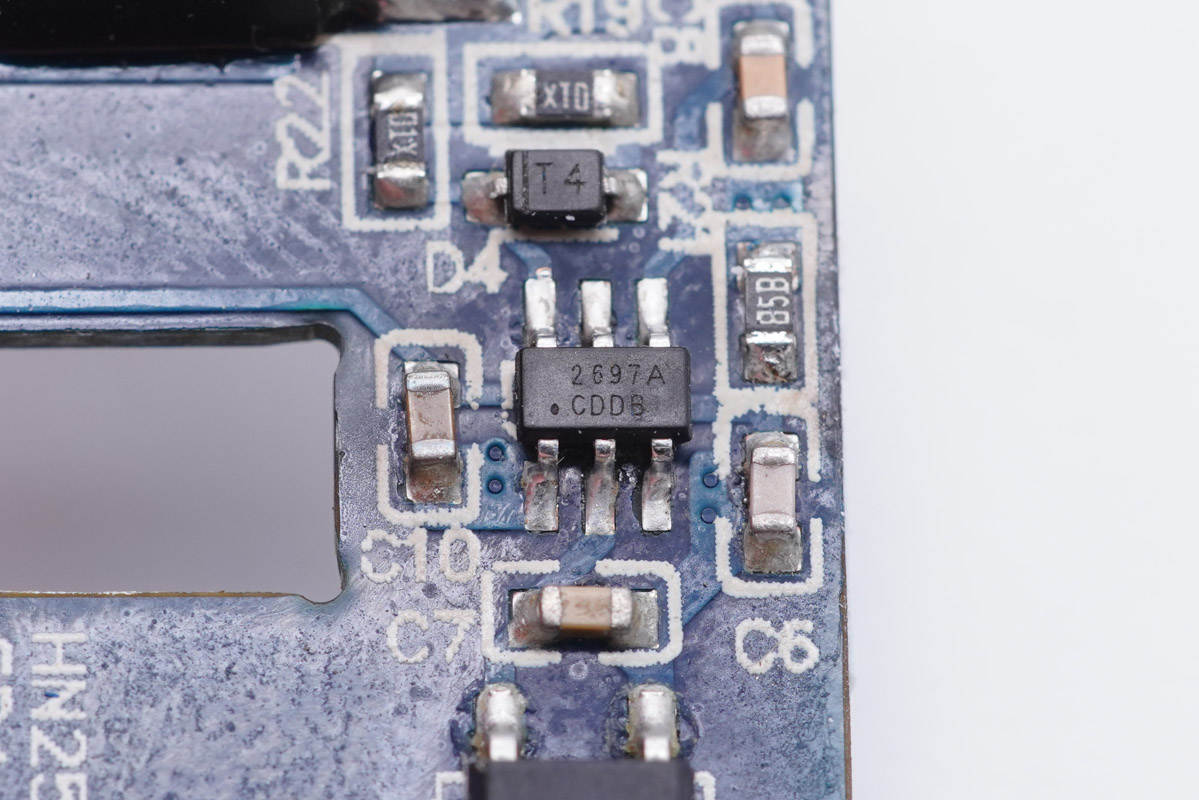

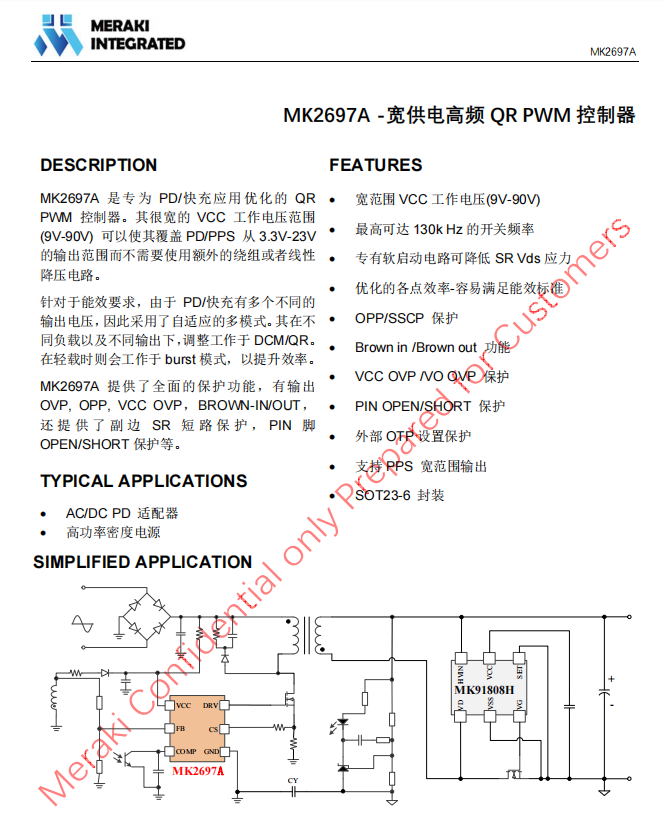

開關電源主控芯片采用茂睿芯MK2697A，這是專為PD/快充應用優化的QR PWM控制器。其很寬的VCC工作電壓范圍(9V-90V)可以使其覆蓋PD/PPS從3.3V-23V的輸出范圍而不需要使用額外的繞組或者線性降壓電路。

MK2697是針對于能效要求，由于PD/快充有多個不同的輸出電壓，因此采用了自適應的多模式。其在不同負載以及不同輸出下，調整工作于DCM/QR。 在輕載時則會工作于burst模式，以提升效率。

MK2697A提供了全面的保護功能，有輸出OVP，OPP，VCC OVP，BROWN-IN/OUT，還提供了副邊SR短路保護， PIN腳OPEN/SHORT保護等。

充電頭網拆解了解到，采用茂睿芯快充方案的還有華科生迷你33W快充、倍思20W 1A1C快充充電器、愛莎瓦特65W 2A1C氮化鎵快充、air-J 18W 1A1C快充充電器等產品采用。

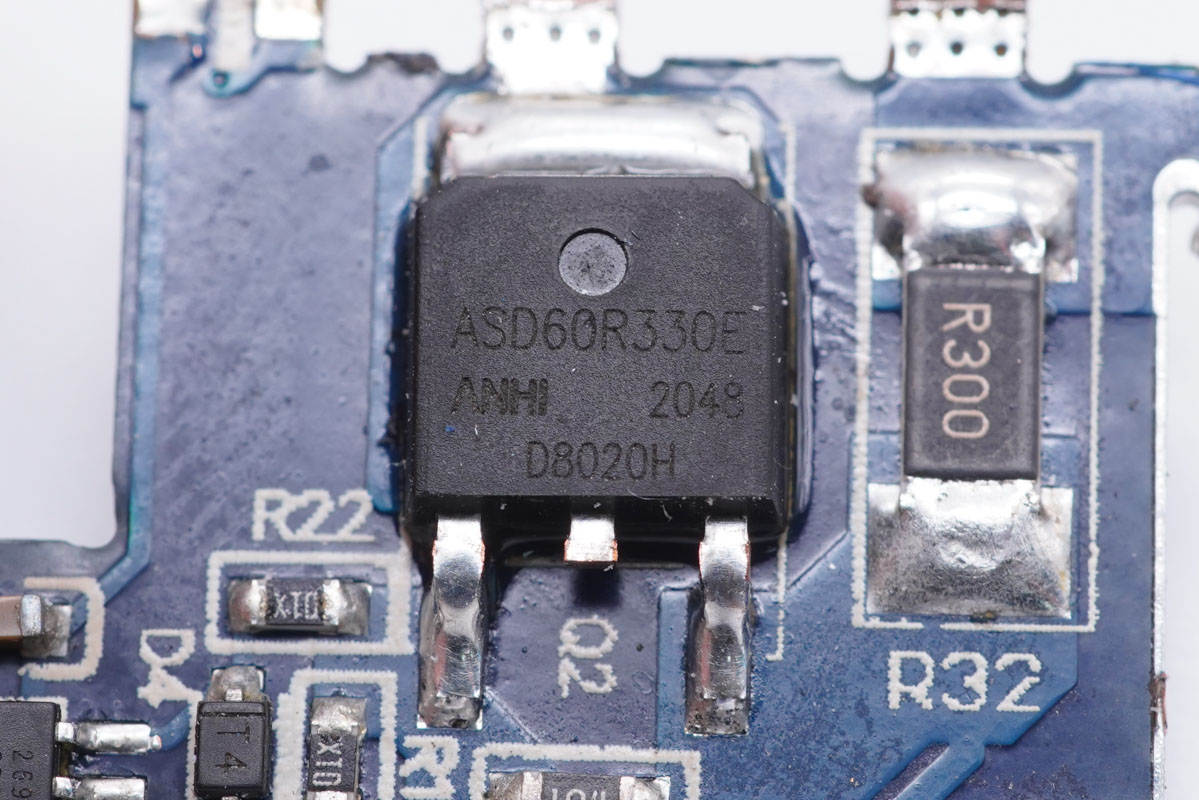

初級開關MOS管特寫，安海ASD60R330E，這是一顆超結MOSFET，耐壓650V，導阻330mΩ，TO252封裝。

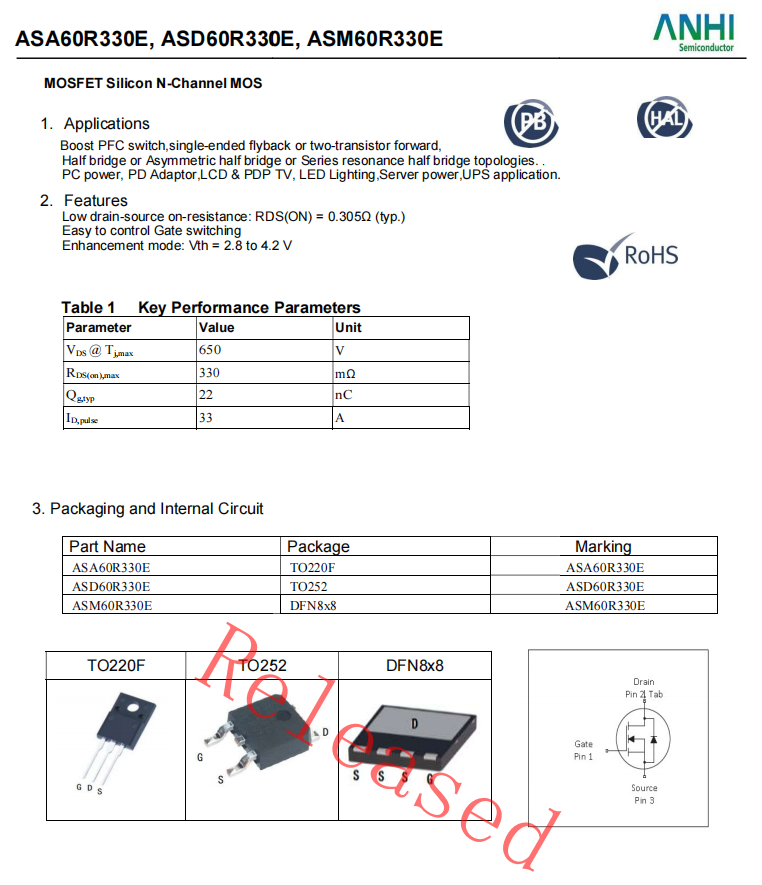

安海ASD60R330E資料信息。

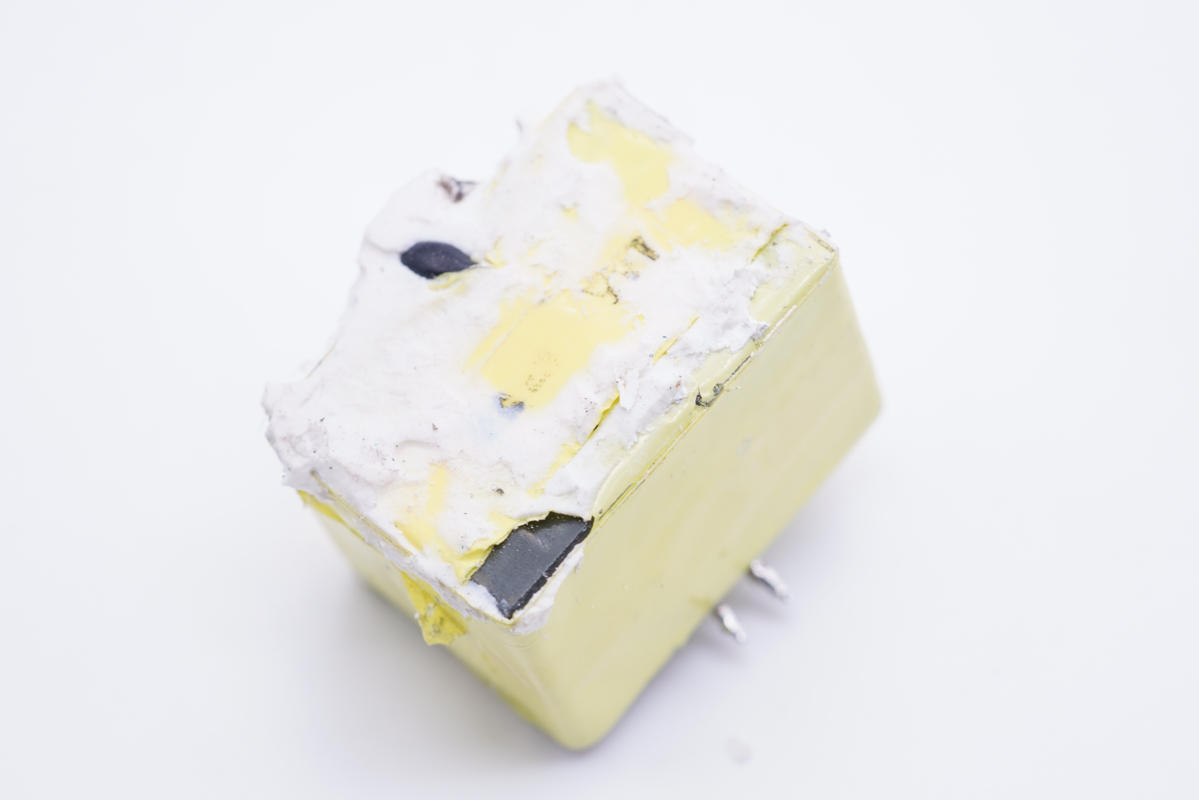

變壓器特寫。

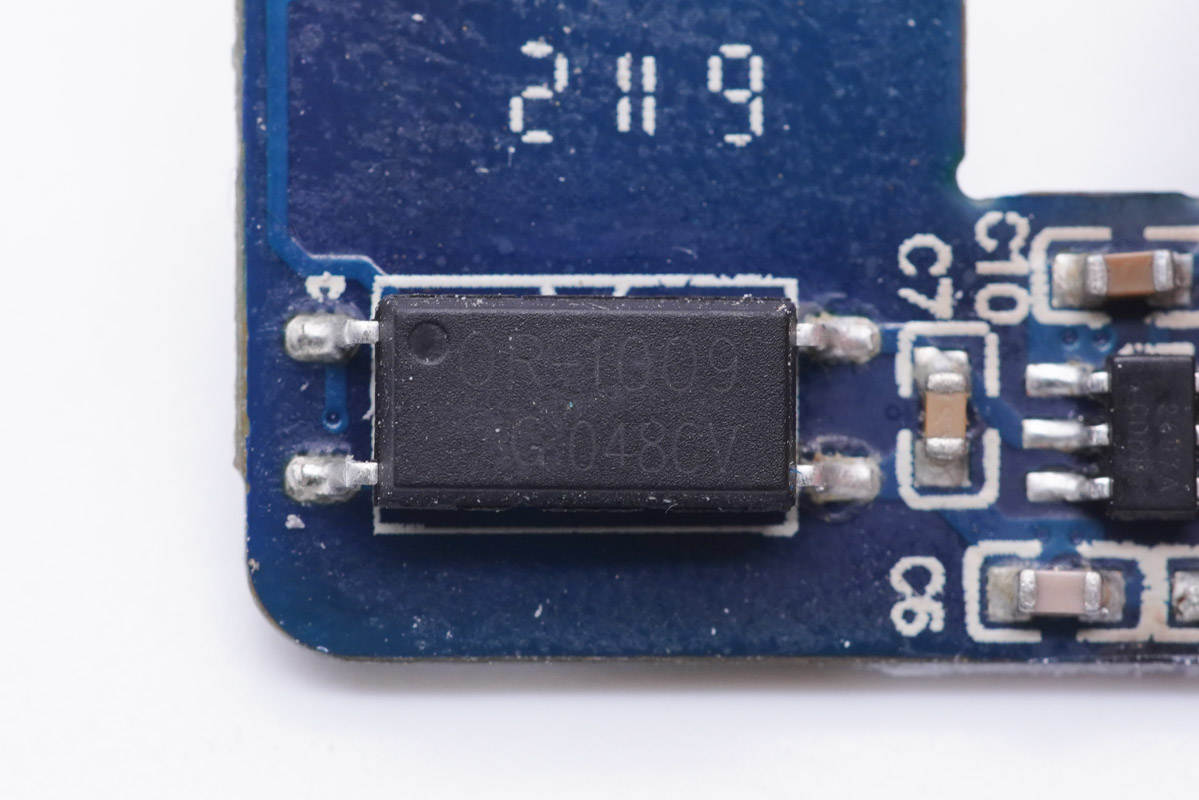

OR-1009光耦，用于初級次級通信，反饋調節輸出電壓。

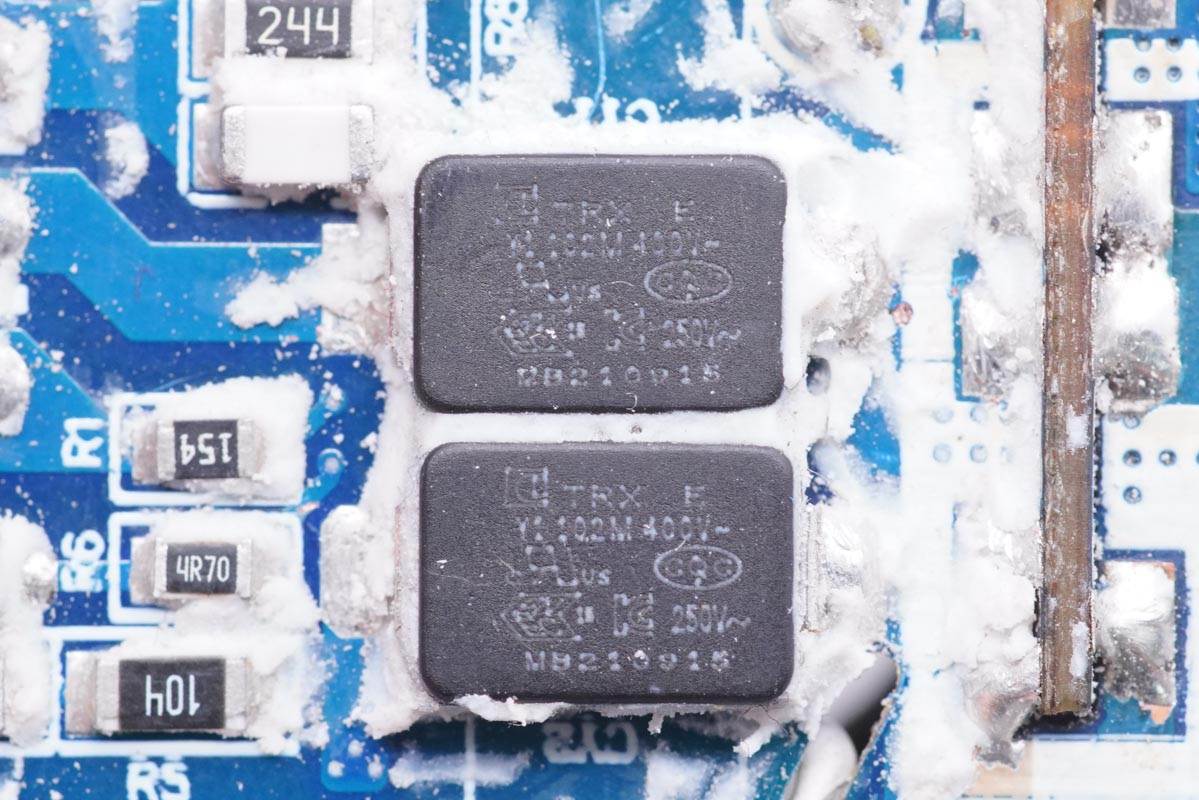

兩顆貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被貝爾金、安克、QCY、聲麗、麥多多、OPPO、聯想、努比亞、倍思、海陸通、第一衛等品牌的數十款快充產品使用，此外還被伊戈?duì)?0W LED驅動電源、長虹42英寸智能網絡電視42P3F內置電源、卓飛航45W氮化鎵超快墻充等產品使用，性能獲得客戶一致認可。

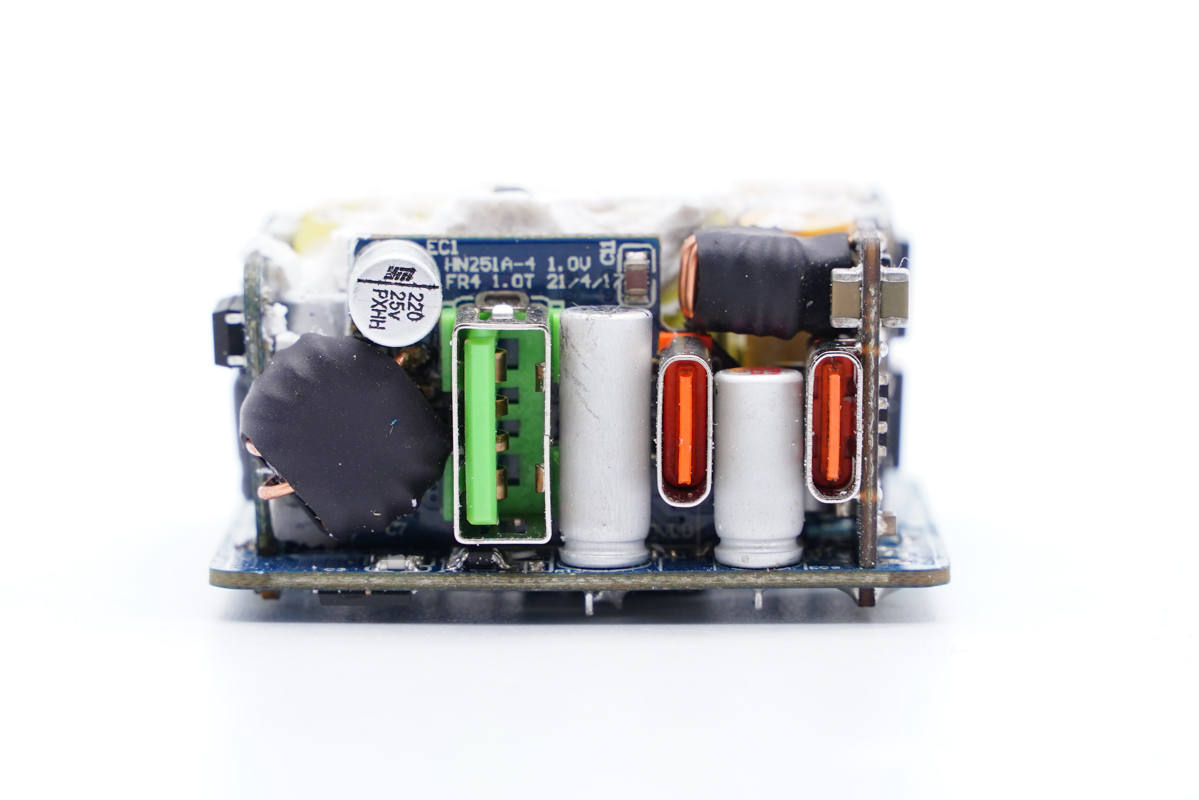

輸出端設有兩塊小板，USB-C2母座和USB-A母座焊接在同一塊小板上，三個母座間有兩顆濾波固態電容。

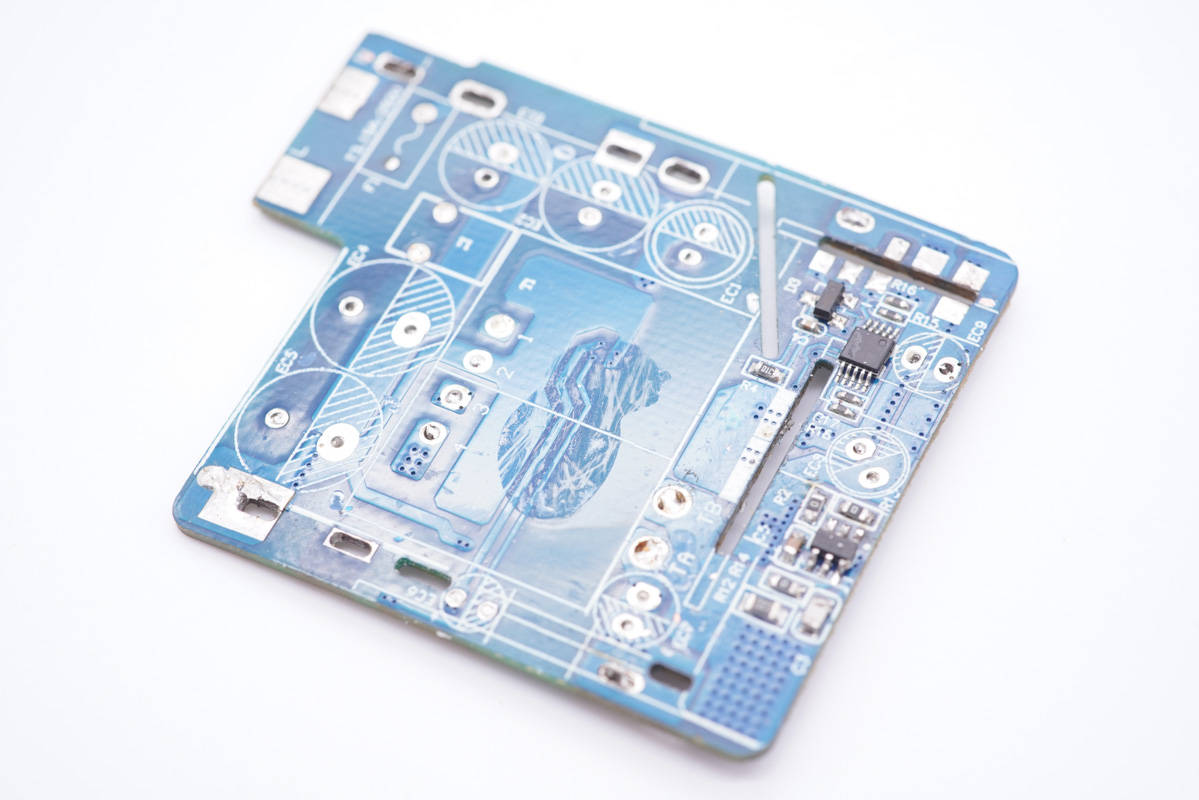

將主板正面元器件全部拆掉，主板輸出端還有同步整流控制器和MCU。

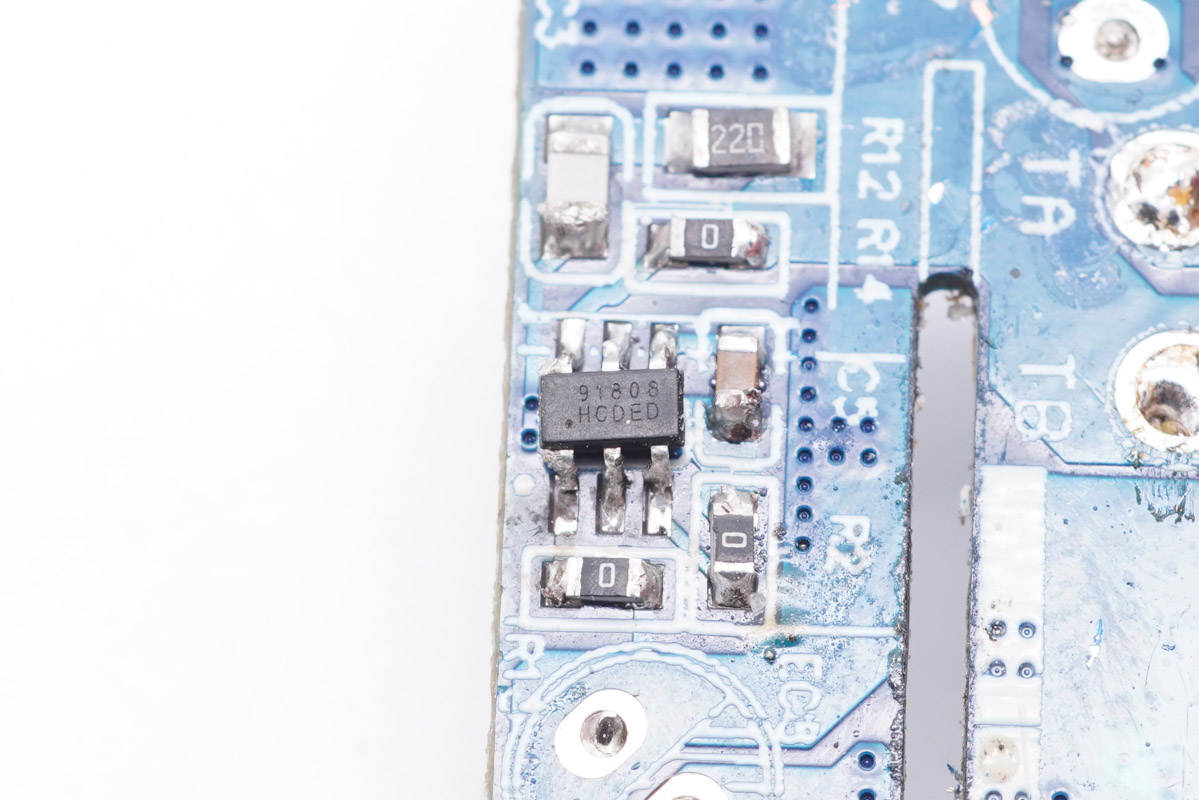

次級同步整流控制器特寫，型號MK91808。

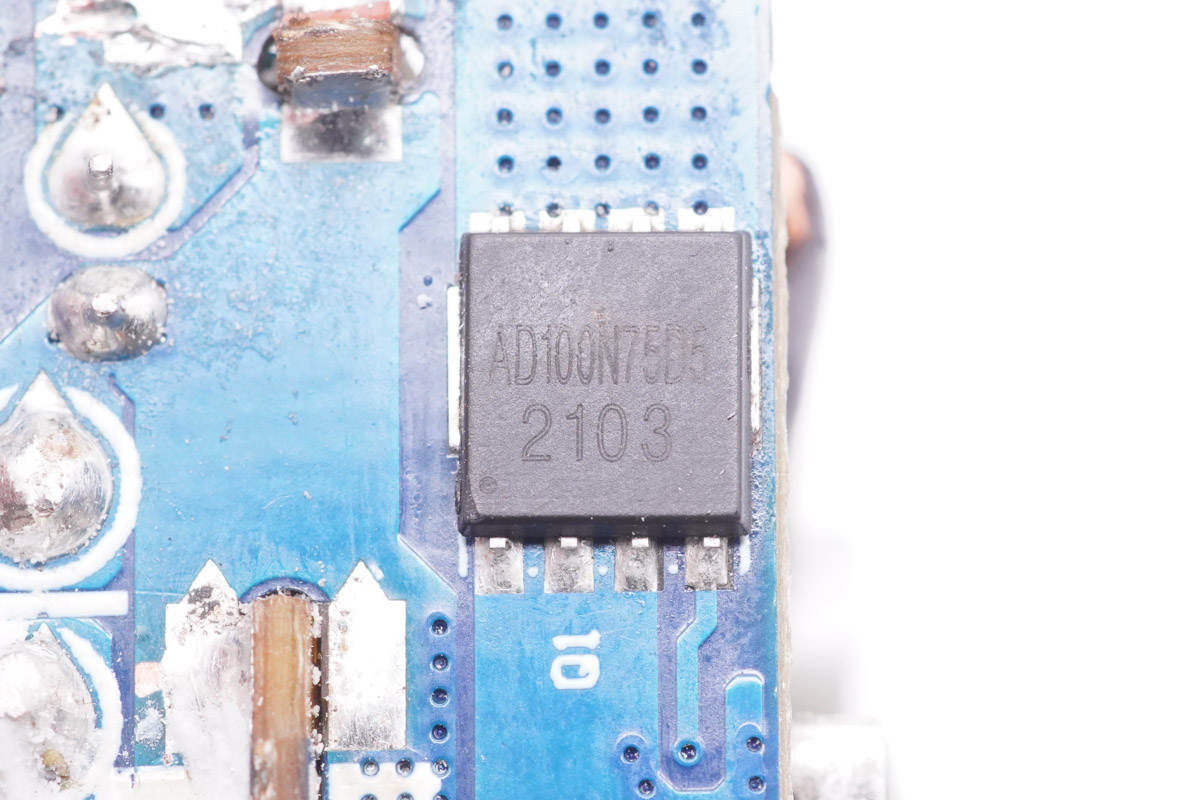

砹德曼次級同步整流MOS管，型號AD100N75D5，耐壓100V，導阻7.6mΩ，DFN5*6封裝。

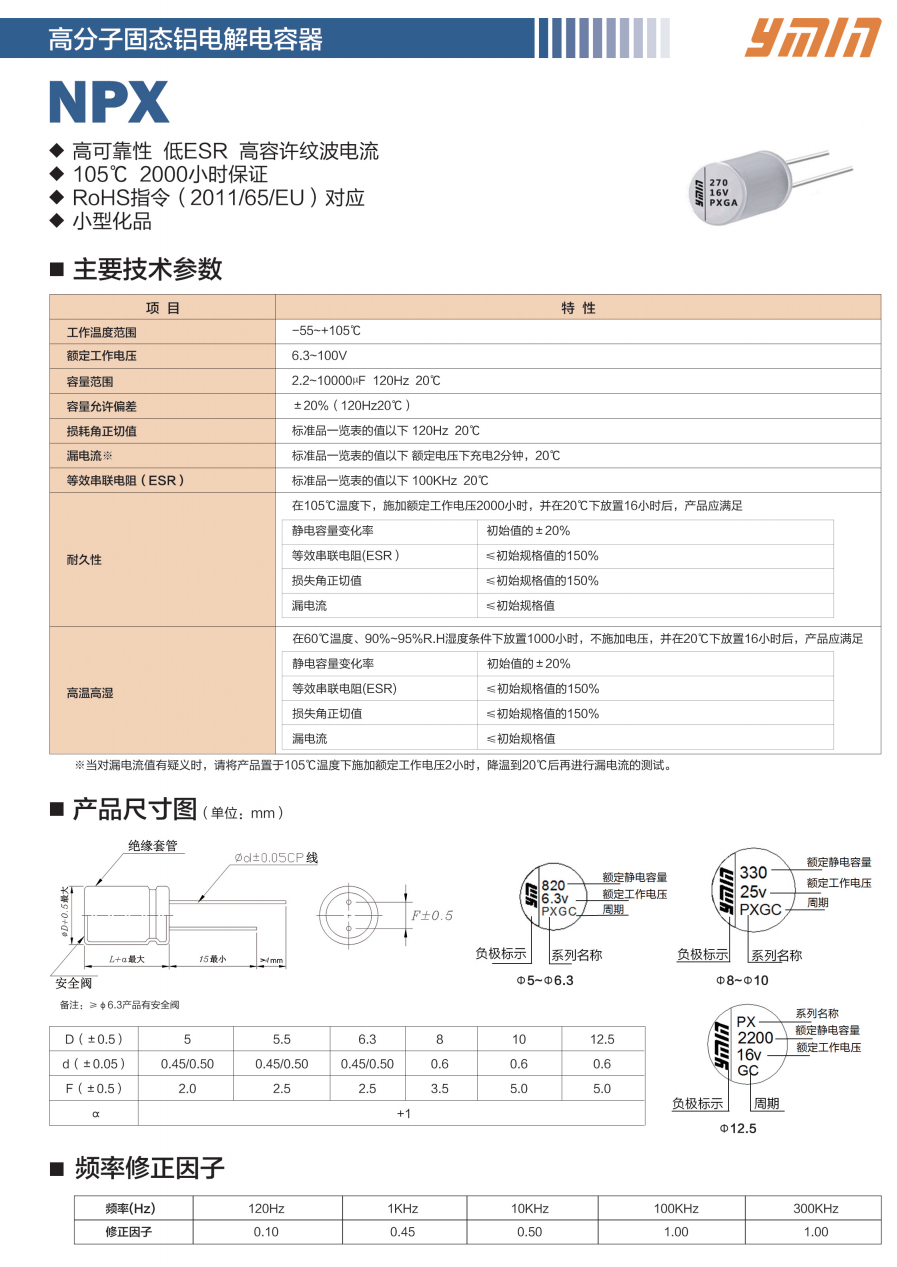

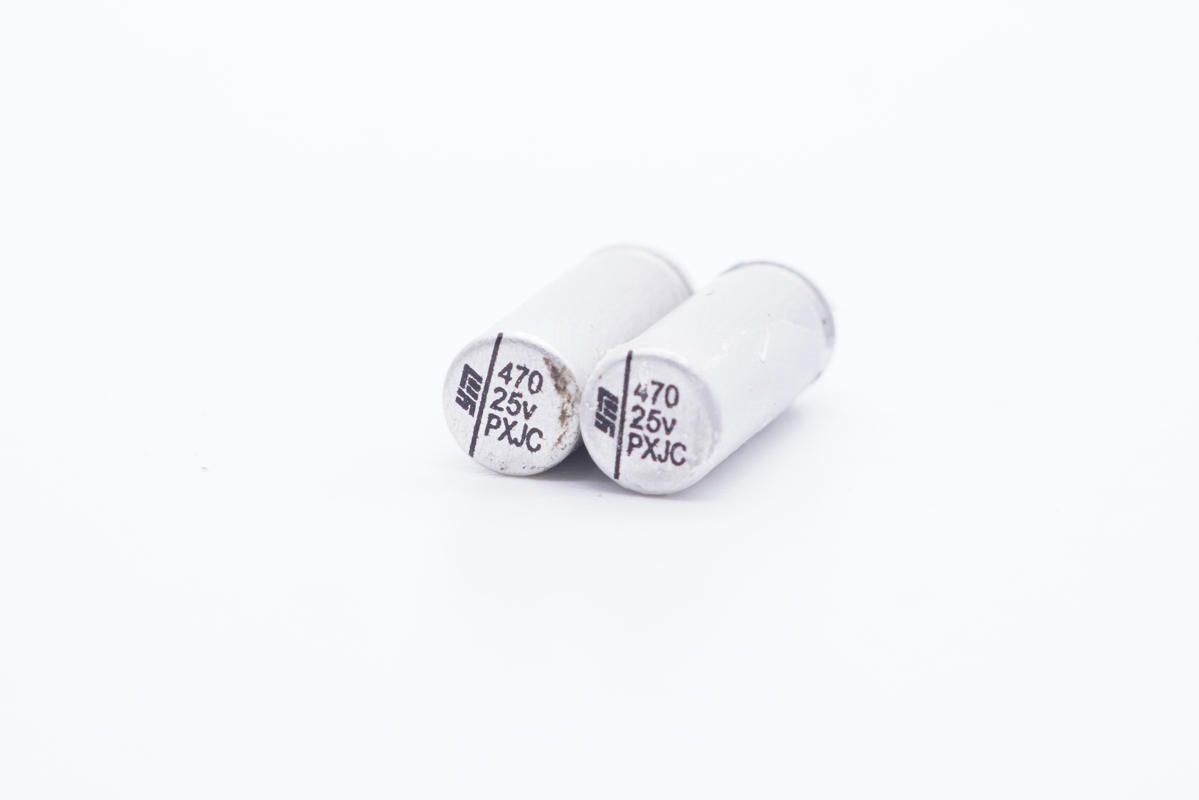

兩顆輸出濾波固態電容采用永銘NPX系列，規格為25V 470μF。該系列電容具有小體積、低ESR、高容許紋波電流、高可靠性、耐開關沖擊等特點。

充電頭網了解到，永銘NPX系列固態電容此前已被安克30W氮化鎵超能充、安克 65W氮化鎵超能充、安克45W氮化鎵超能充、閃極100W 3C1A氮化鎵快充、摩米士65W 2C1A氮化鎵快充、倍思45W 1A1C氮化鎵充電器、努比亞65W氘鋒氮化鎵充電器等產品使用，此外還被應用在小小黑、品勝、邦克仕等品牌20W迷你充上，獲得客戶一致認可。

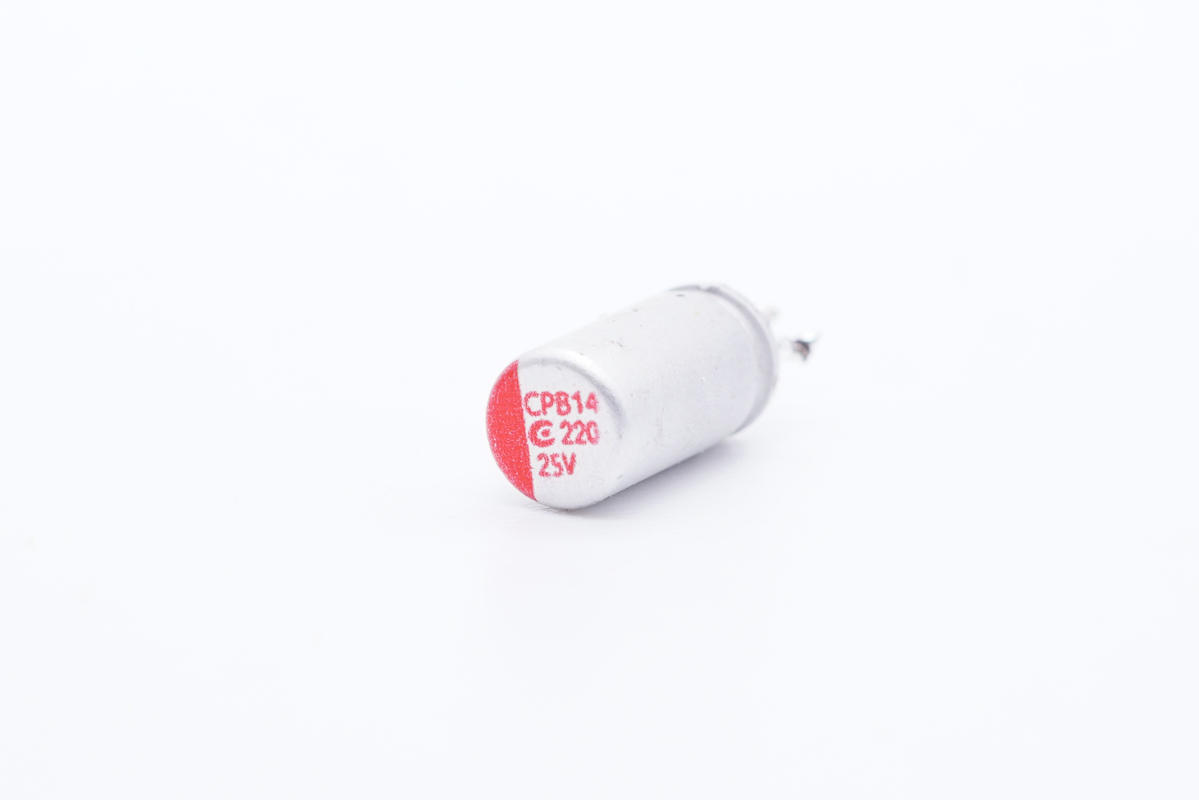

另一顆輸出濾波固態電容來自鈺邦，規格為25V 220μF。

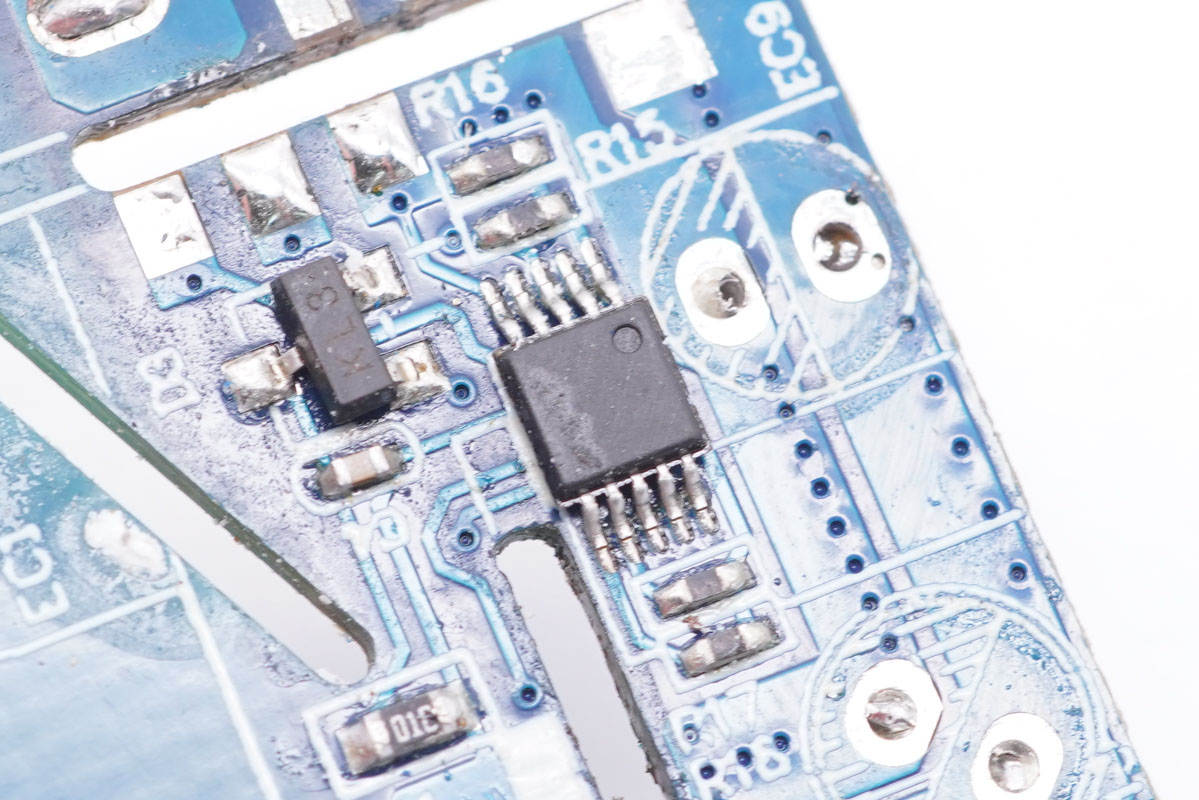

無絲印MCU特寫，用于兩路DC-DC降壓輸出功率智能分配。

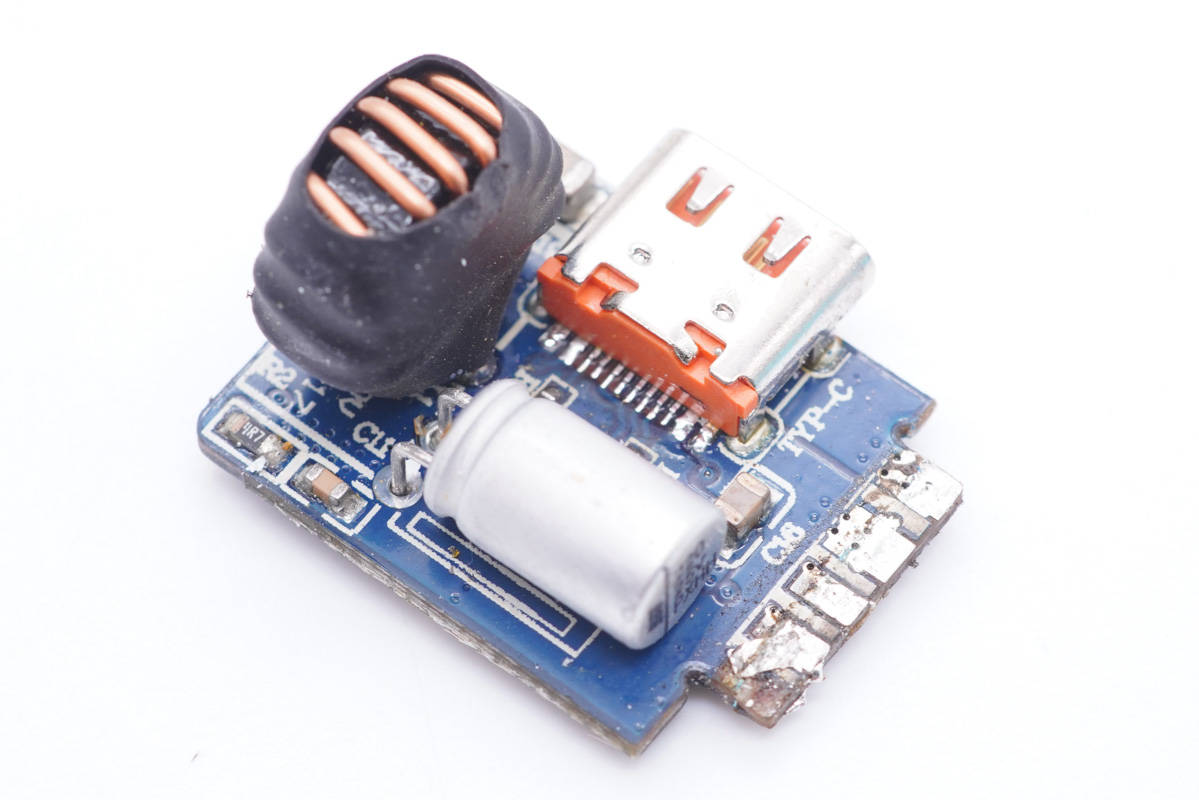

USB-C1母座小板正面設有降壓電感和濾波電容。

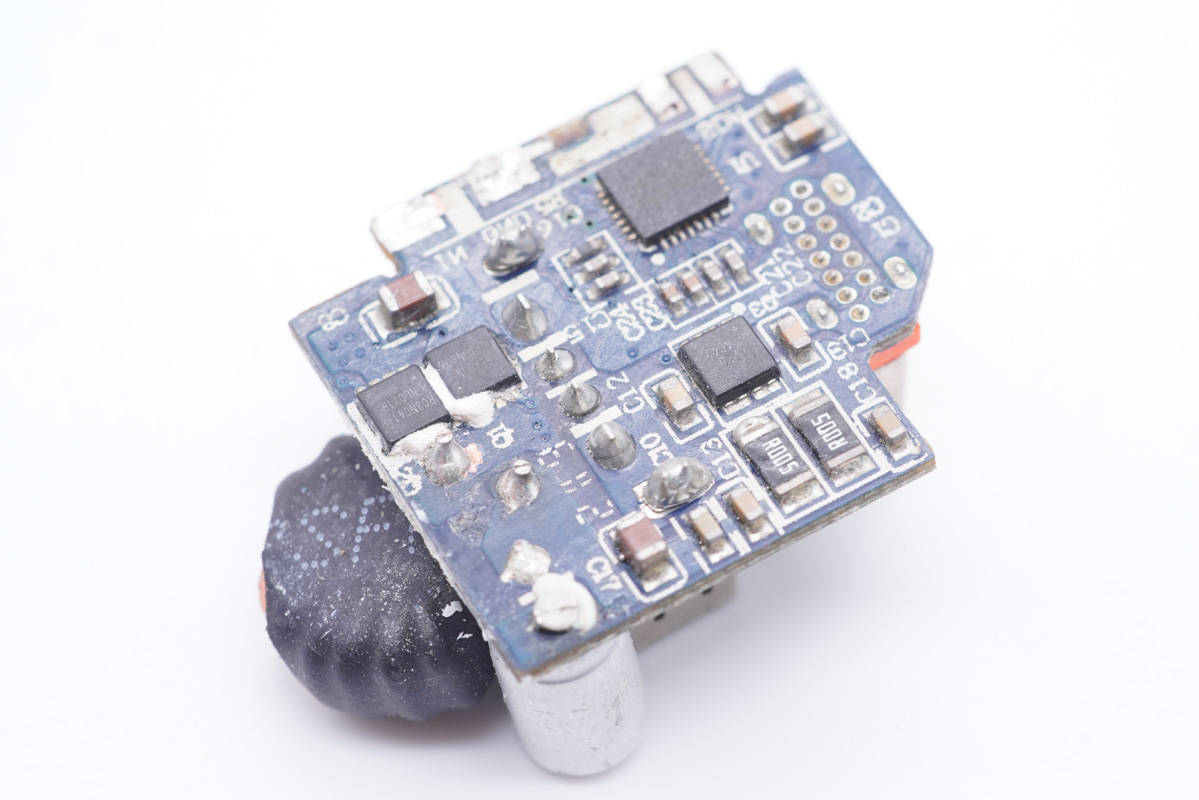

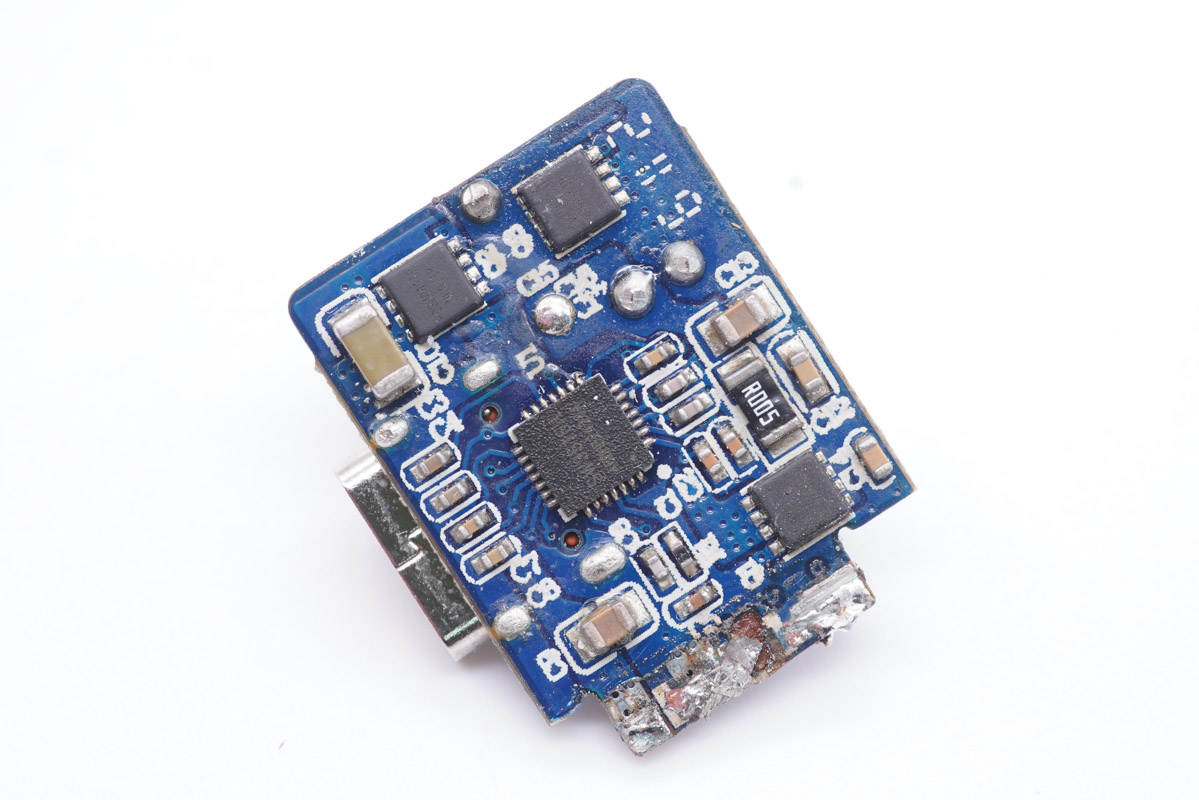

背面設有降壓協議IC和三顆MOS管。

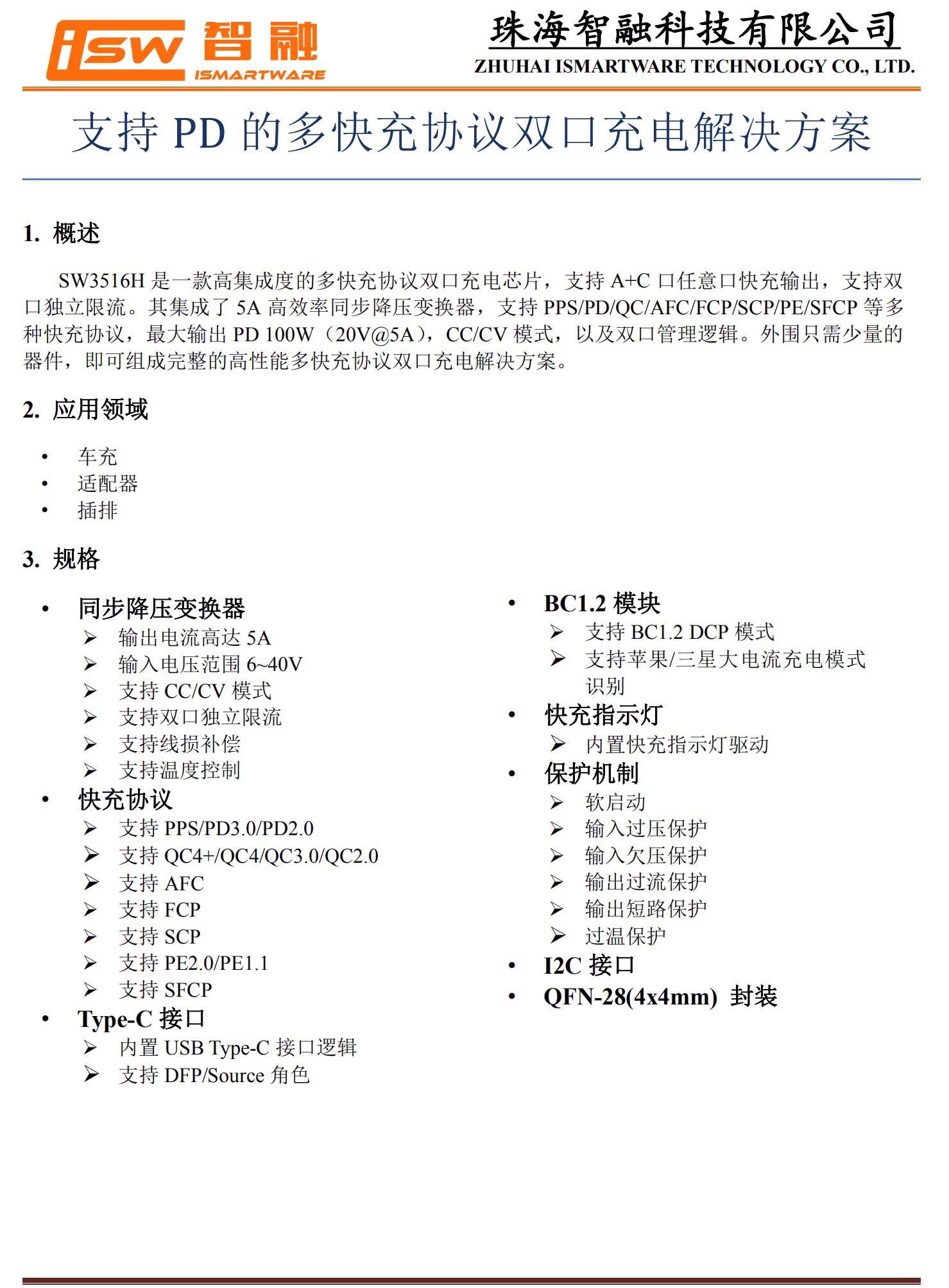

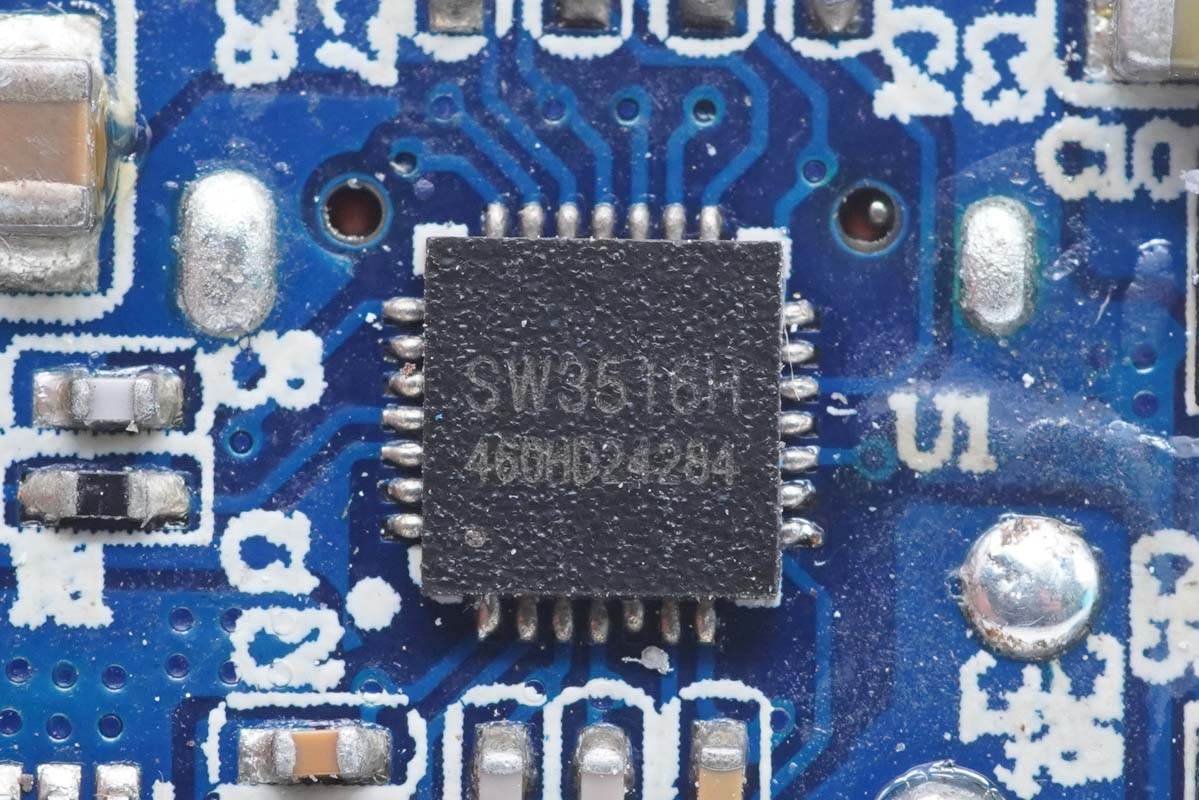

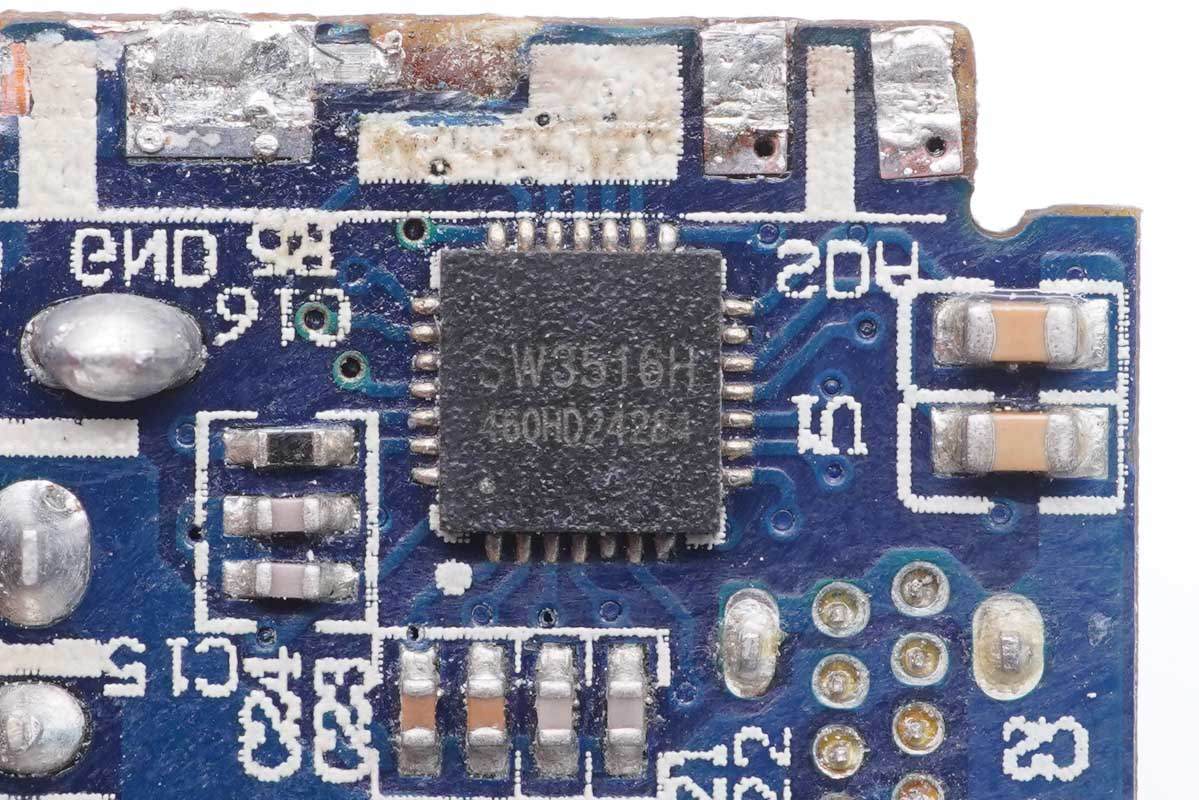

USB-C1口降壓電路主控芯片采用智融SW3516H，用于進行降壓控制和協議識別。智融SW3516H是一款高集成度的多快充協議雙口充電芯片，支持A+C口任意口快充輸出，支持雙口獨立限流。

SW3516H集成了5A 高效率同步降壓變換器。支持PPS/PD/QC/AFC/FCP/SCP/PE/SFCP等多種快充協議，最大輸出PD 100W，CC/CV模式，以及雙口管理邏輯。外圍只需少量的器件，即可組成完整的高性能多快充協議雙口充電解決方案。

充電頭網通過拆解發現，SW3516H還被華碩65Ｗ 2C1A氮化鎵充電器、努比亞65W氘鋒三口氮化鎵快速充電器、雷柏65W GaN快充、綠聯65W 4C口氮化鎵快充充電器、聯想90W閃充雙口氮化鎵充電器、鴻達順120Ｗ四口2C2A快充等多款產品采用，此外智融的快充芯片還可用于USB PD快充移動電源、快充車充等領域。

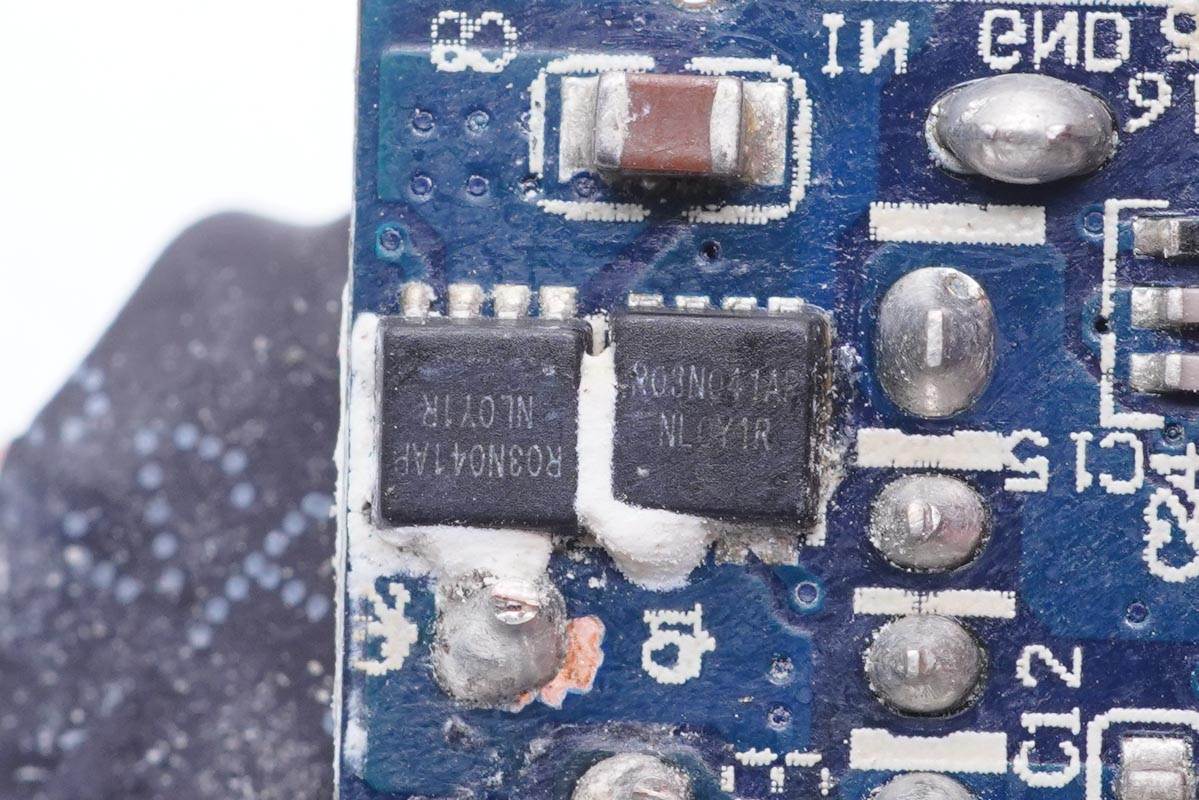

外掛兩顆R03N041AP MOS管輸出同步整流降壓。

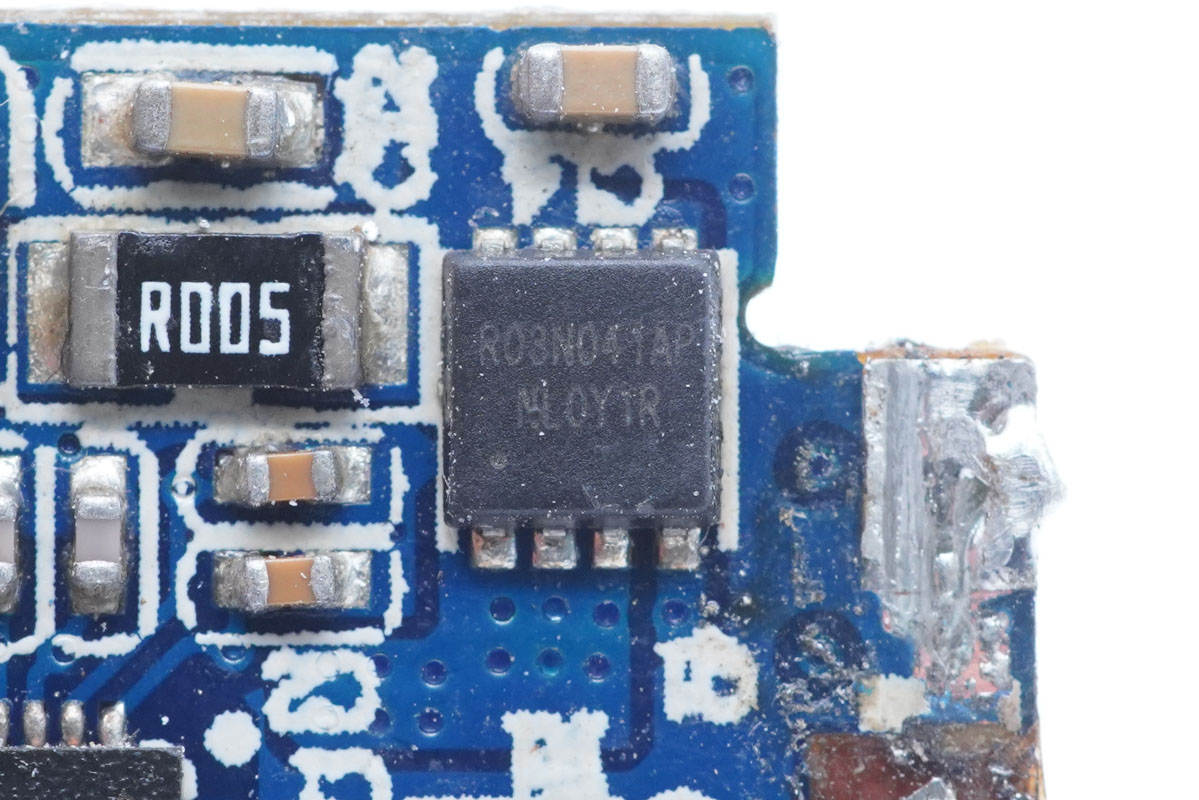

輸出VBUS開關管也是采用的R03N041AP MOS管。

降壓電感外套熱縮管保護絕緣。

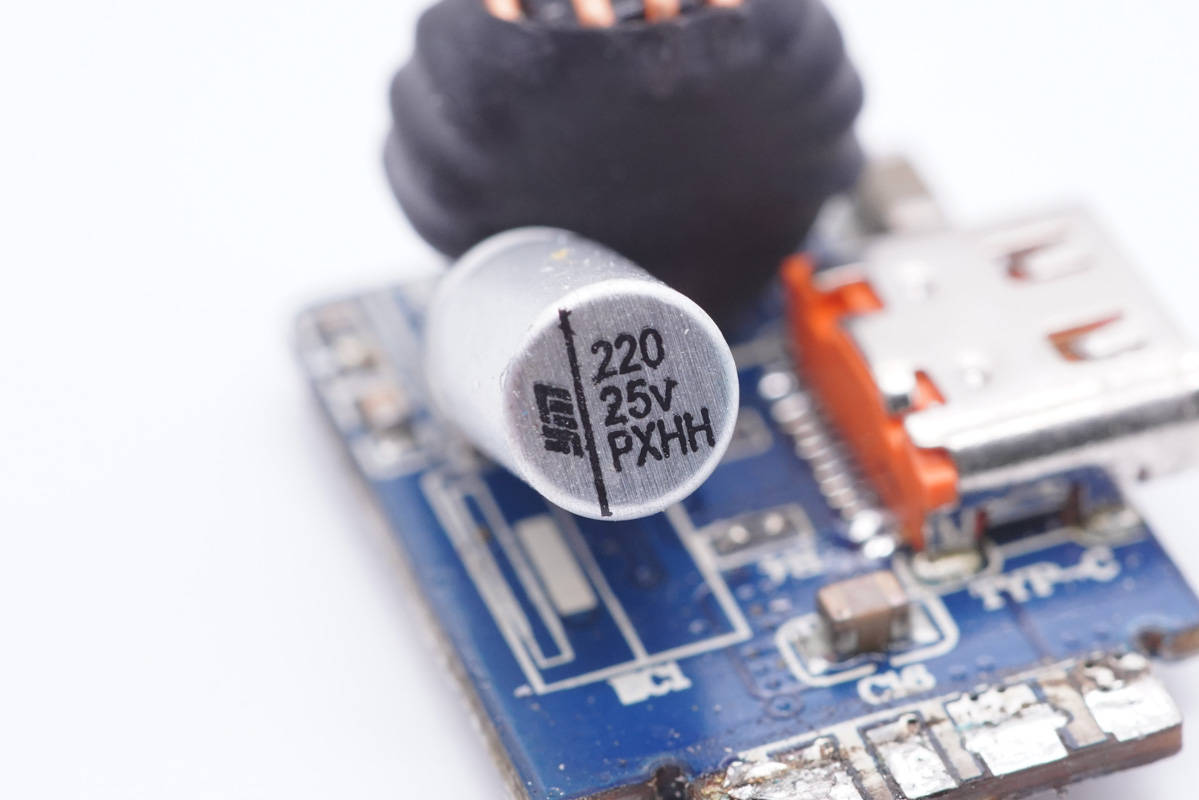

二次濾波固態電容也是采用永銘NPX系列，規格為25V 220μF。

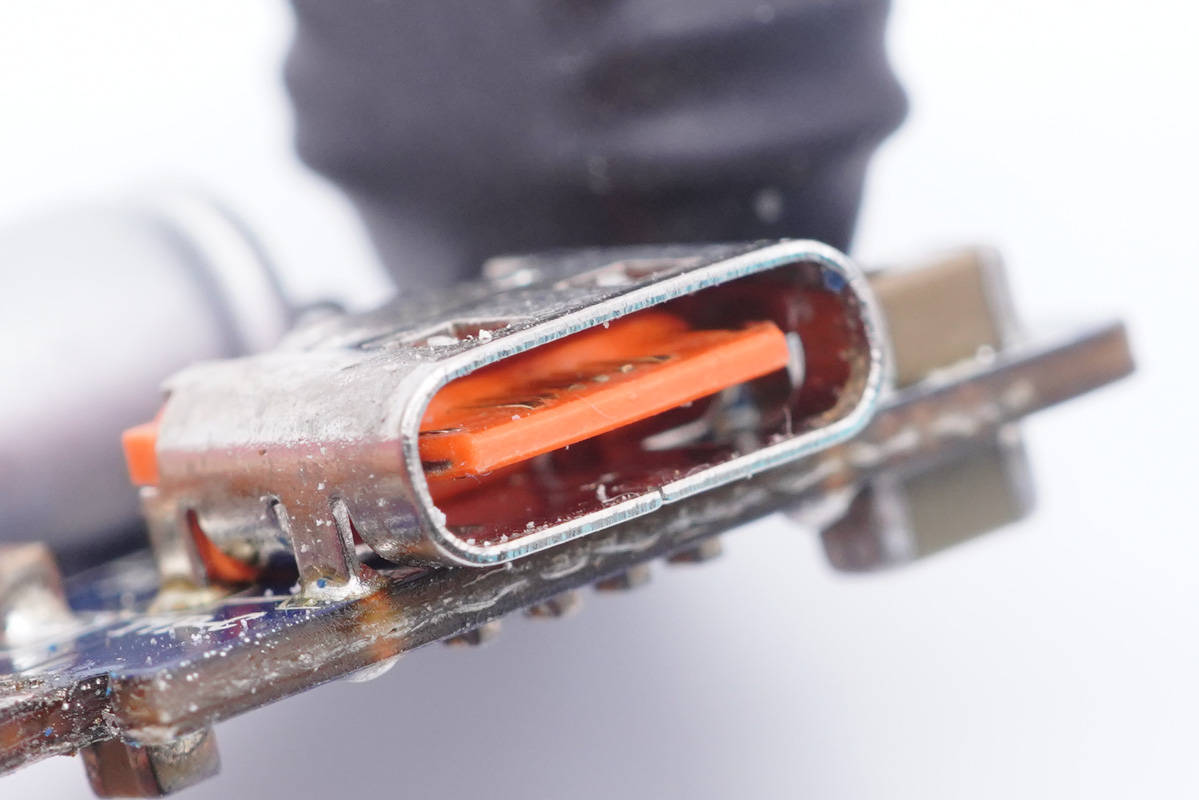

USB-C1母座特寫，過孔焊接。

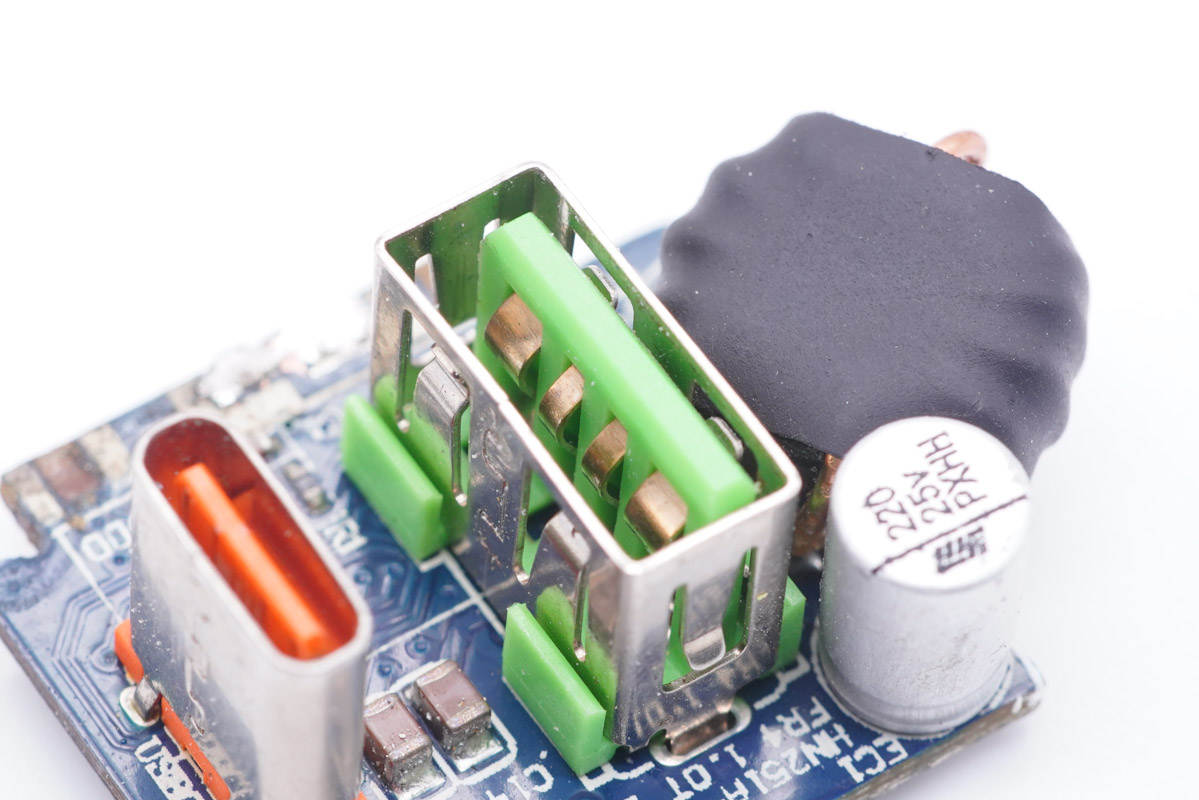

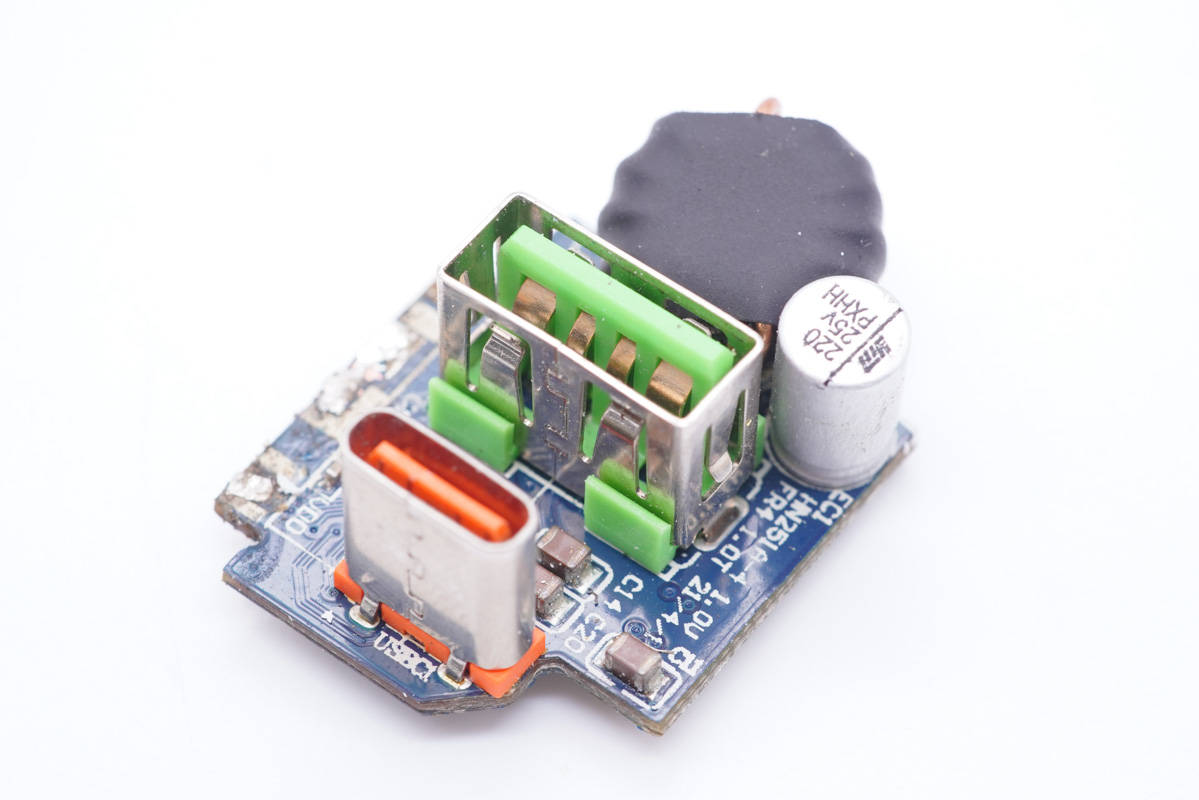

另一顆小板正面也設有降壓電感和濾波電容，以及兩個USB母座。

背面也是一顆降壓協議IC和三顆MOS管。

這一路的主控芯片也是采用的智融SW3516H。

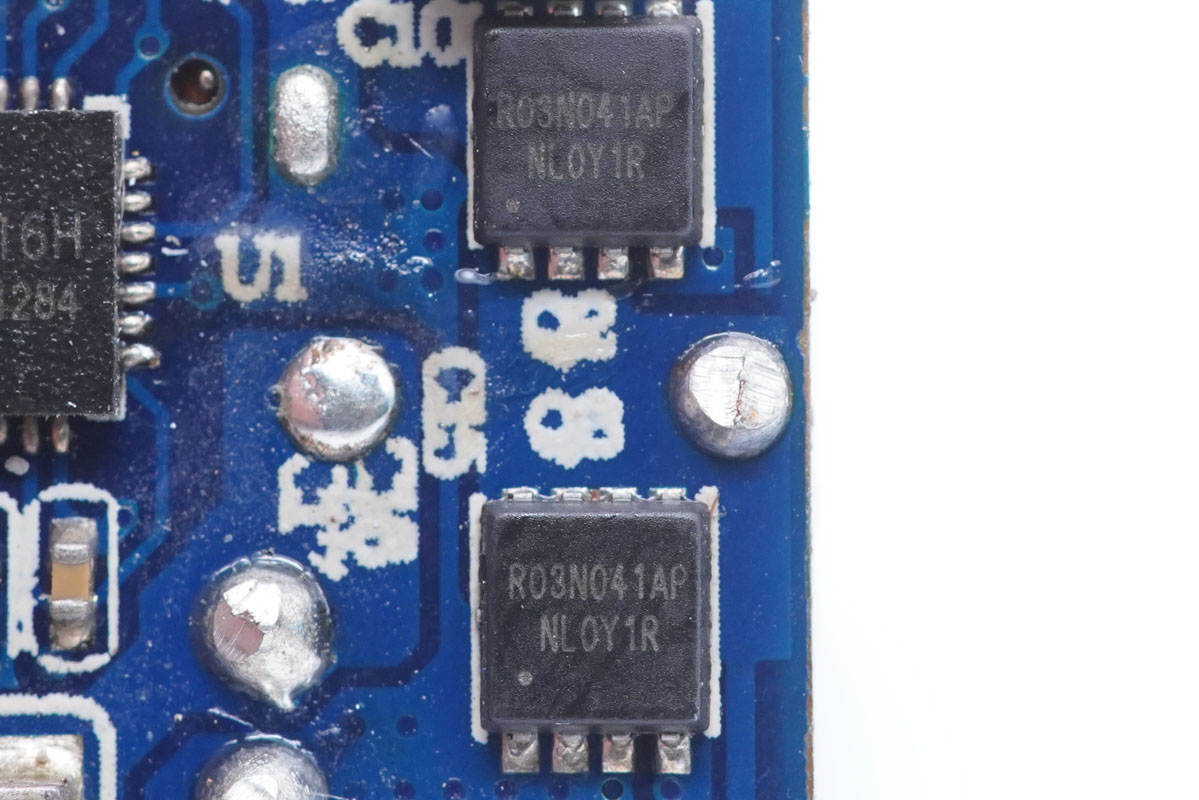

此外也是采用兩顆R03N041AP MOS管輸出同步整流降壓。

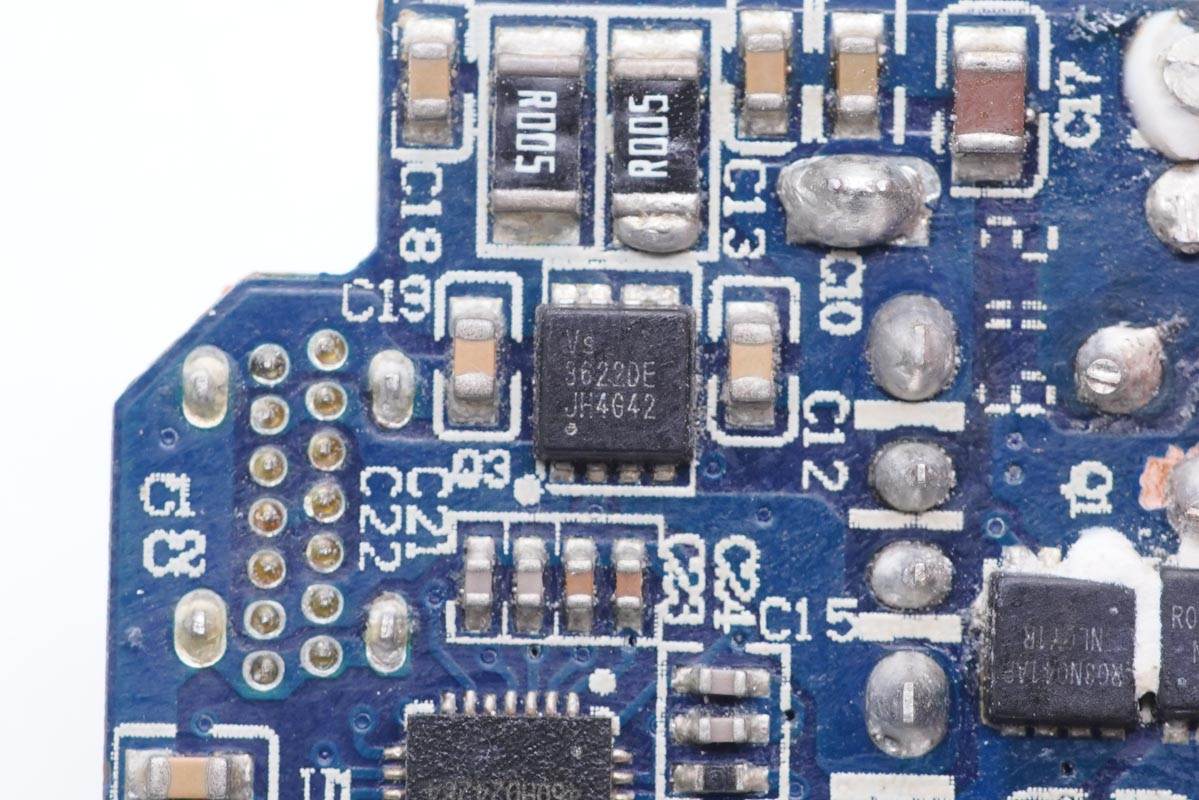

威兆VS3622DE，雙NMOS管，耐壓30V，導阻10mΩ，PDFN3333封裝，用于1A1C兩個端口輸出分配。

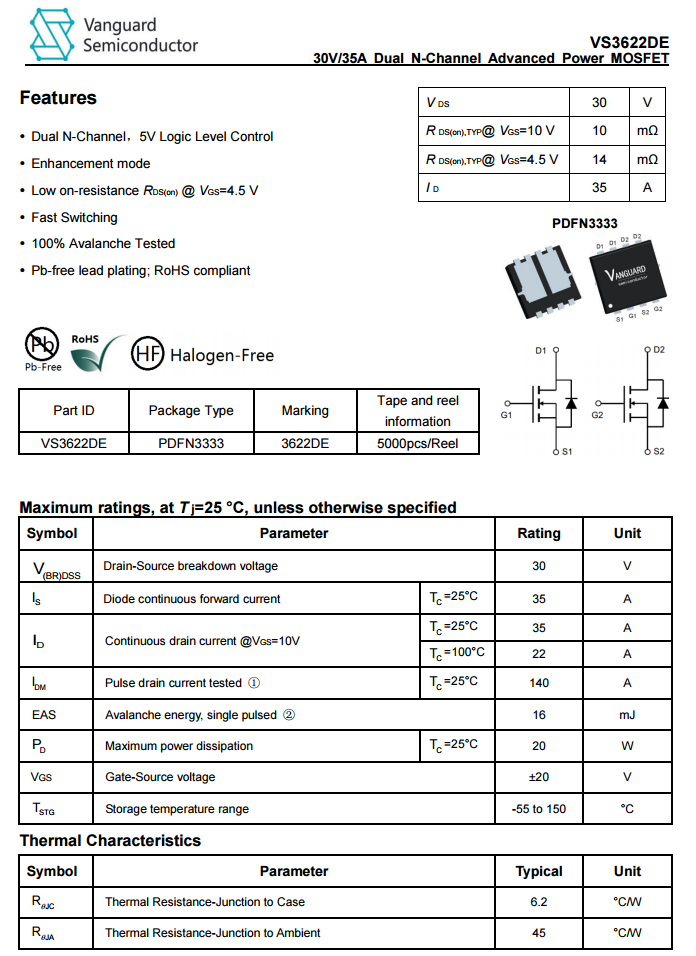

威兆VS3622DE資料信息。

充電頭網拆解了解到，威兆MOS管廣泛應用在充電器、無線充、車充、充電寶、儲能電源等各個方面，并被華為、小米、紫米、三星、OPPO、VIVO、魅族、努比亞、倍思、公牛、網易智造等知名品牌的數十款產品采用，產品質量獲得客戶一致認可。

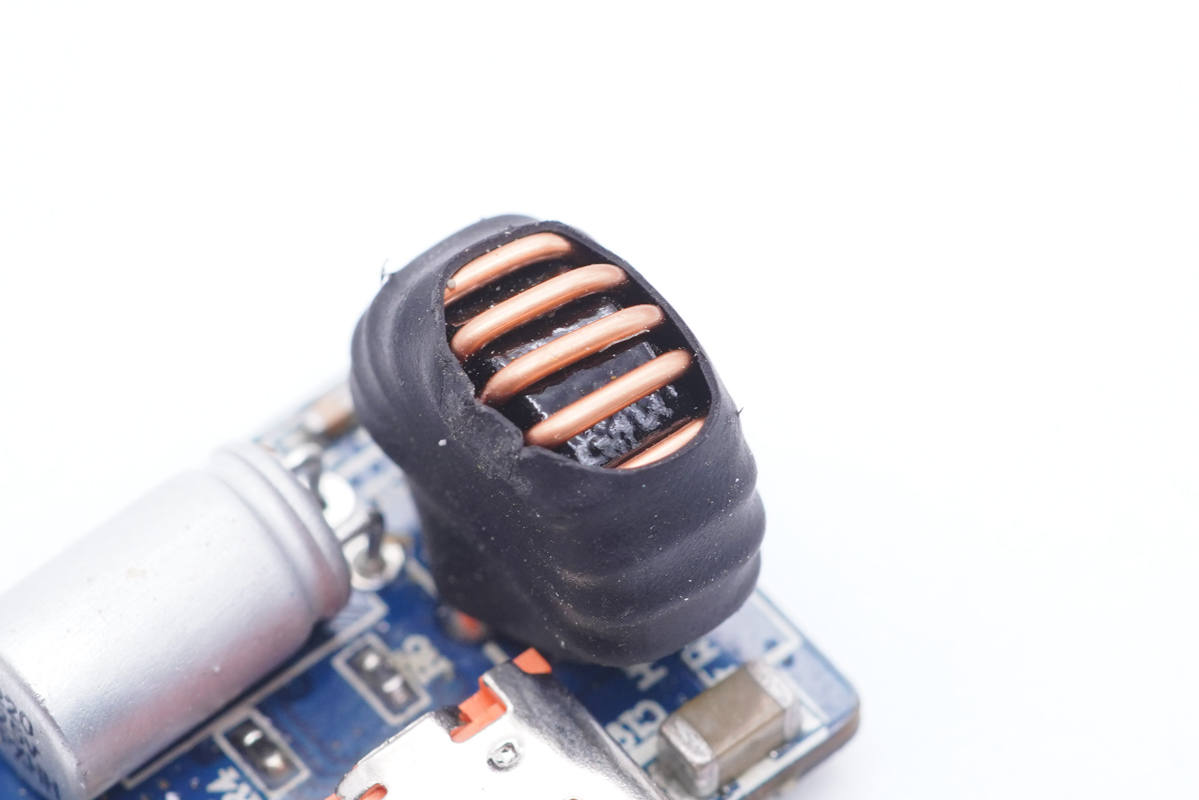

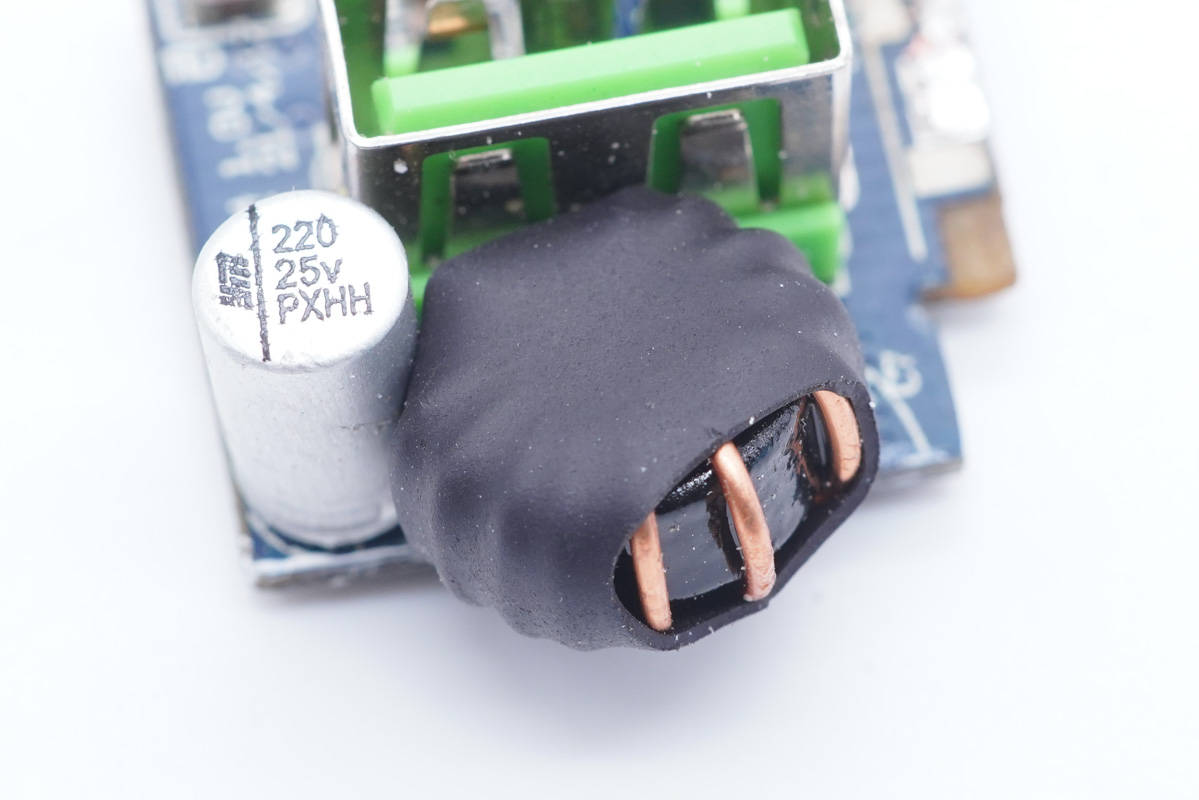

降壓電感特寫。

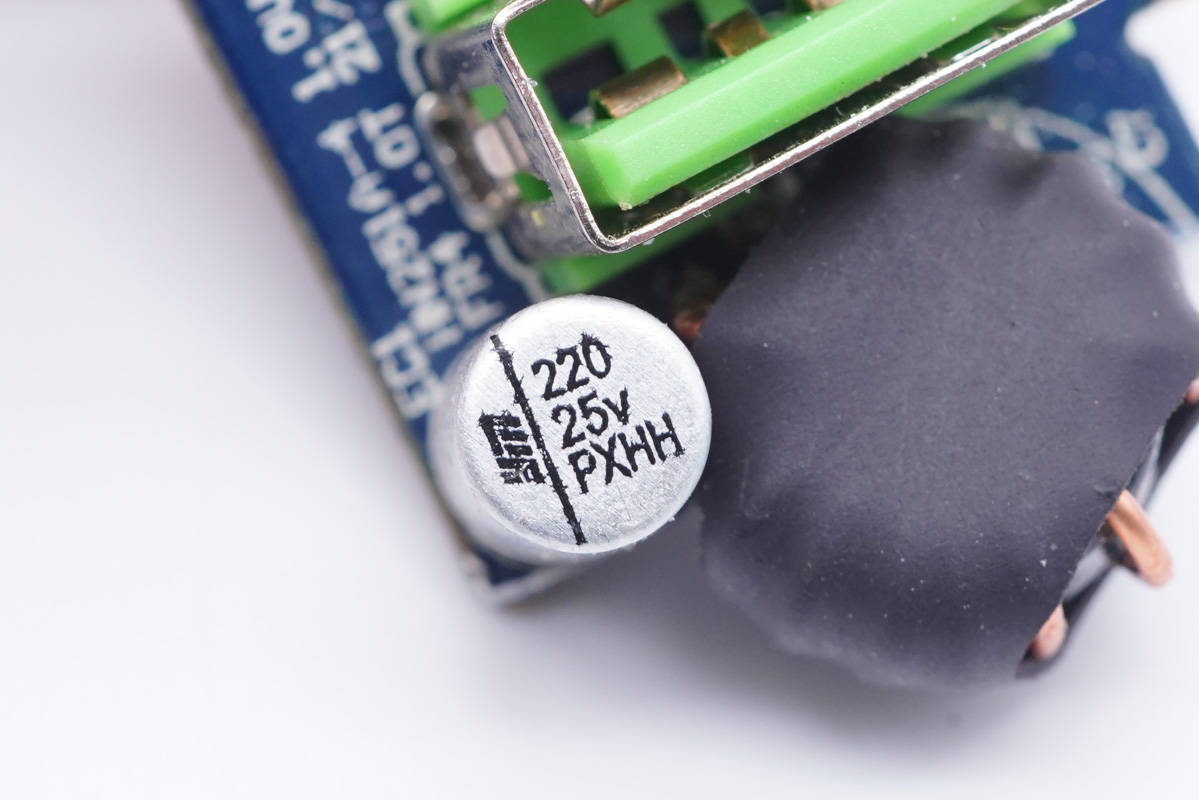

二次濾波固態電容采用永銘NPX系列，規格為25V 220μF。

USB-C2母座特寫。

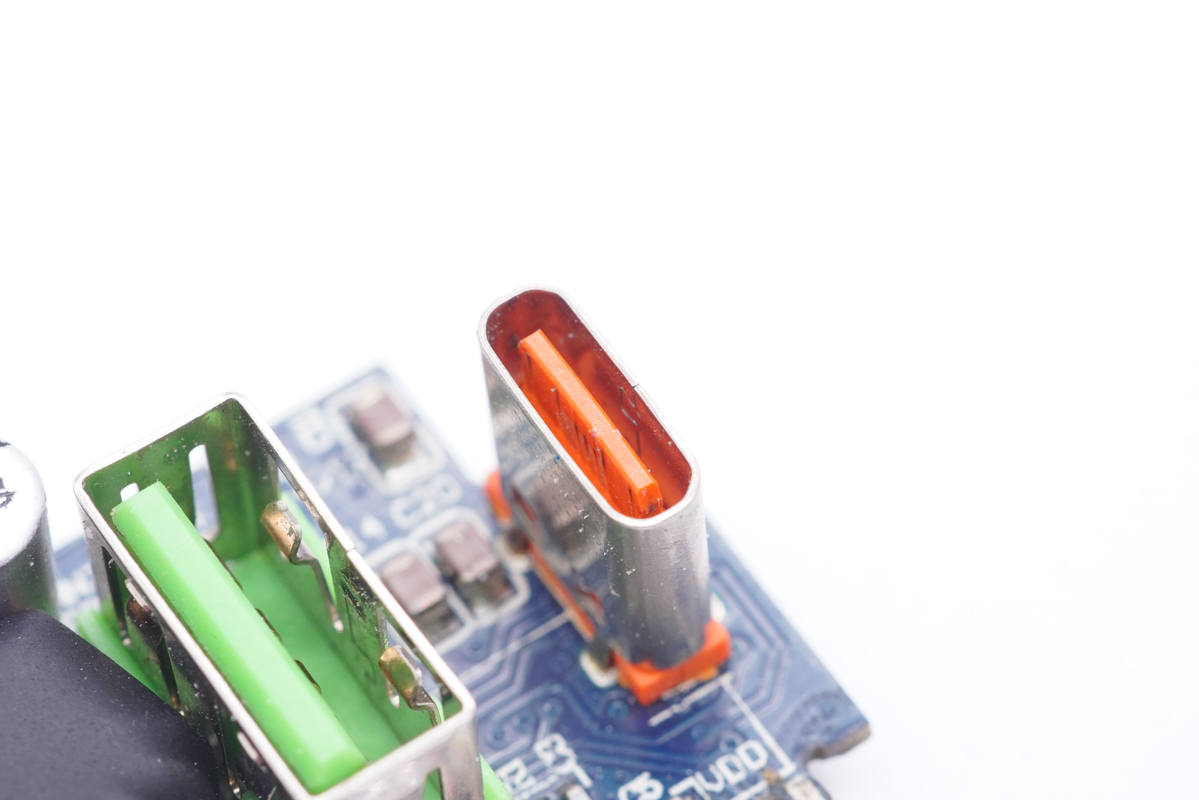

USB-A母座特寫，正負極加寬用于大電流輸出。

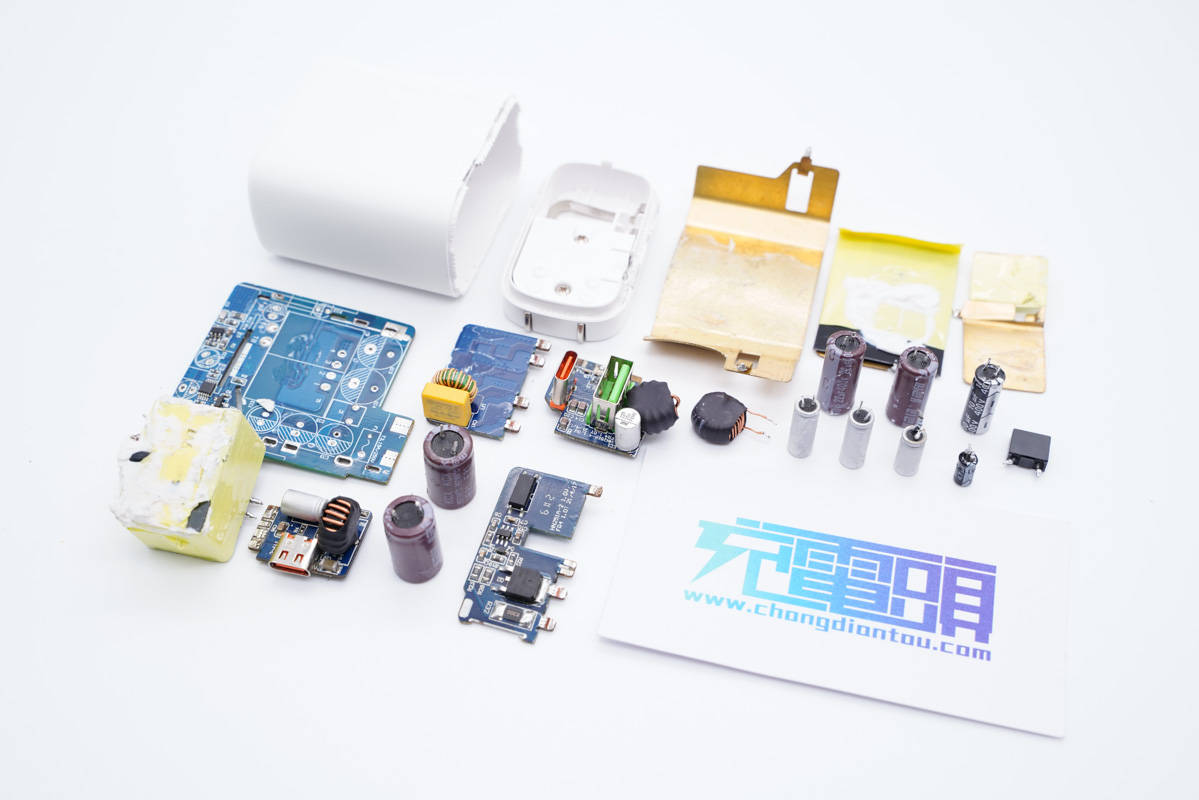

全部拆解完畢，來張全家福。

充電頭網拆解總結

歐派奇65W超級硅快充充電器機身殼磨砂，整體設計十分簡潔，配備可折疊插腳和2C1A三個USB接口，支持QC、AFC、FCP、SCP、PE2.0、PD3.0、PPS全主流快充協議，具備5-20V齊全電壓檔位，支持3.3-11V5A PPS快充，還支持華為22.5W超級快充，整體兼容性好，性能實用，可以很好兼容市面上絕大多數品牌設備。

充電頭網通過拆解了解到，充電器除主板外，還額外設有四塊小板，充分利用內部空間。變壓器、電容等打膠固定，模塊覆蓋黃銅散熱片。充電器采用了茂睿芯開關電源方案，兩路DC-DC電路均采用智融SW3516H方案。主要采用永銘KCX和NPX系列小體積電容進行濾波，幫助充電器實現小型化設計。
