PYS鵬元晟高科技股份有限公司是國家高新技術企業，此前針對iPhone 12推出了15W磁吸無線充電器和20W PD快充充電器，滿足用戶對居家辦公充電配件選購需求。近期鵬元晟又推出一款小巧的磁吸無線充移動電源，滿足iPhone 12用戶戶外續航充電需求。

這款磁吸無線充移動電源容量5000mAh，因此整體十分小巧，攜帶外出十分方便。另外配備USB-C接口，支持20W雙向快充，也支持無線充電，用戶想進行何種方式的充電都能滿足，可以說相當實用。下面充電頭網就對這款充電器進行詳細拆解，看看內部用料做工如何。

一、鵬元晟磁吸無線充移動電源外觀

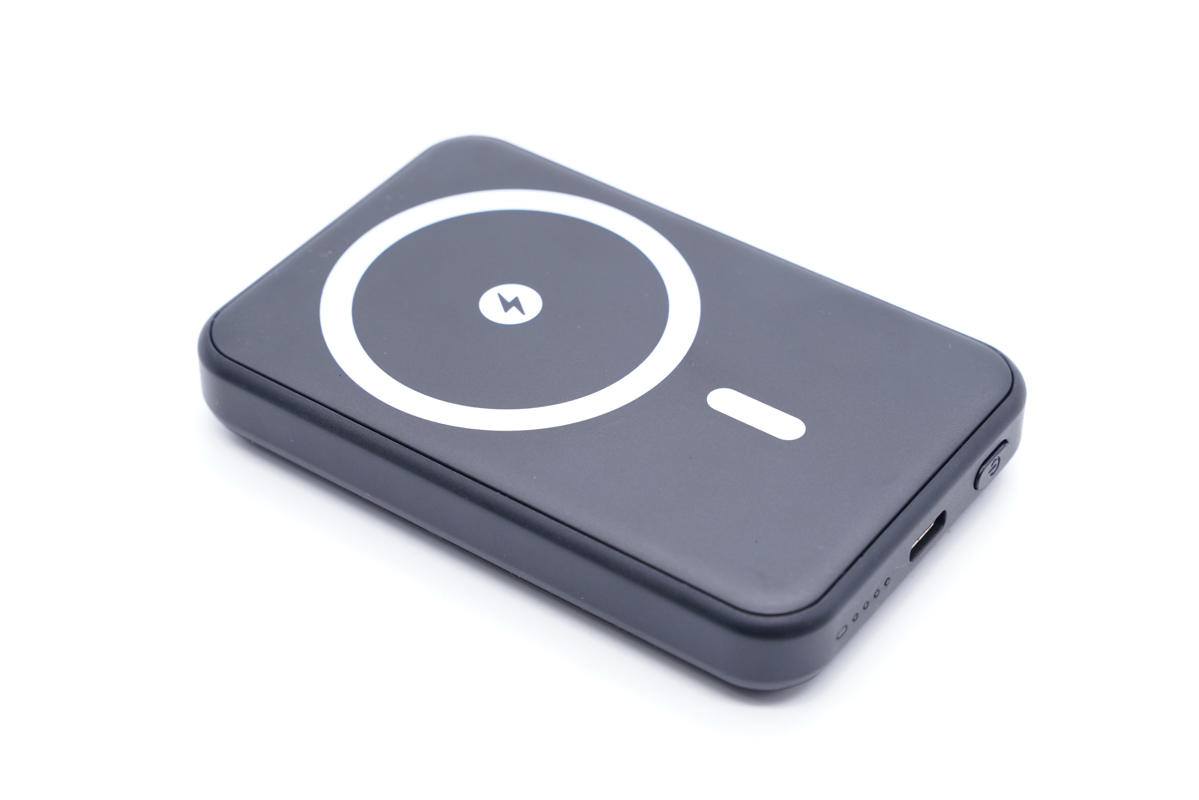

鵬元晟這款磁吸無線充移動電源機身小巧扁平，表面磨砂，邊角過渡圓潤。

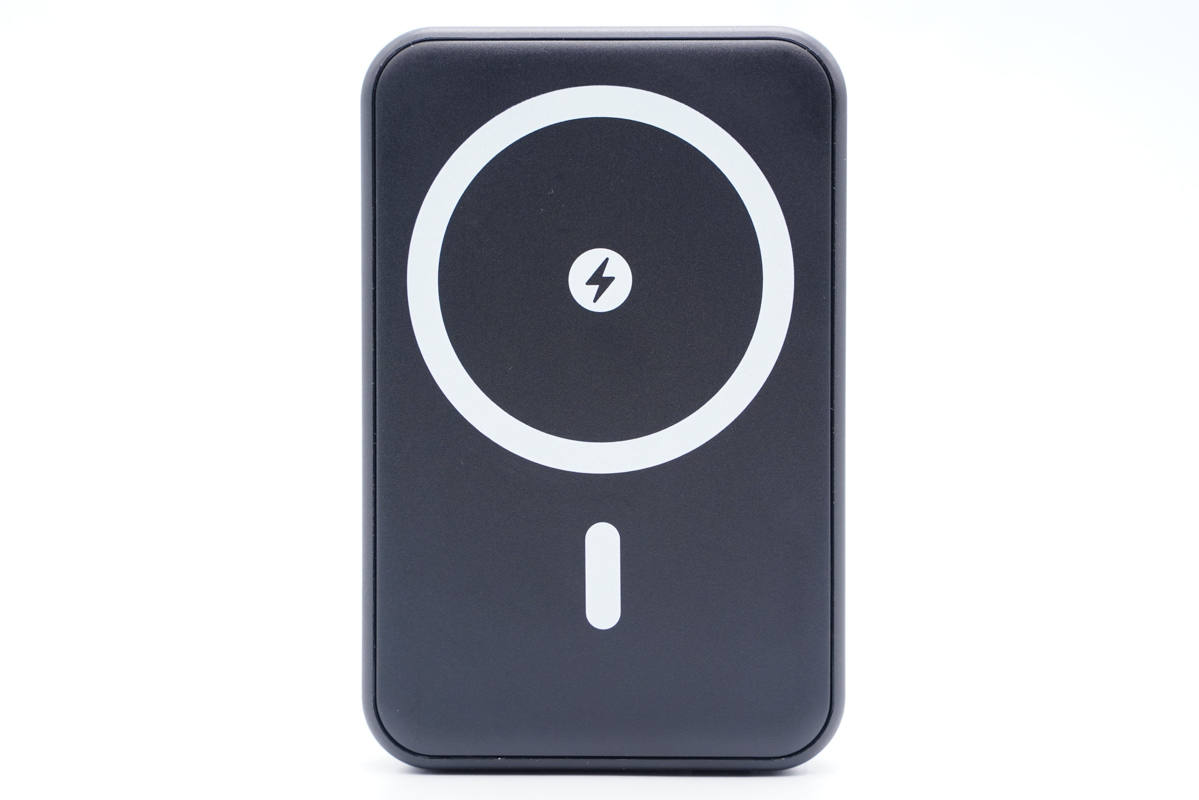

機身正面印有無線充區域標識。

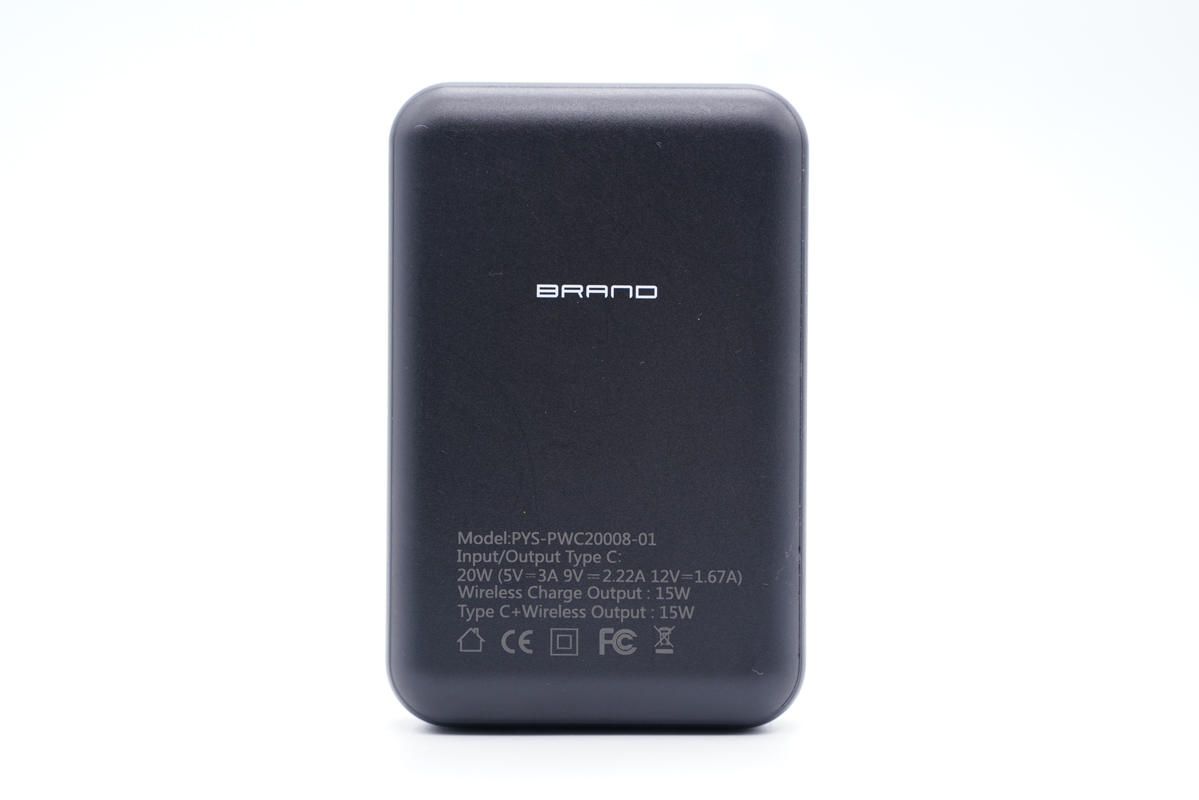

背面印有BRANO和產品參數

型號：PYS-PWC20008-01

電池容量：5000mAh

USB-C輸入/輸出：5V3A、9V2.22A、12V1.67A，20W Max

無線充輸出：15W

USB-C+無線充輸出：15W

產品已經通過了CE、FCC認證。

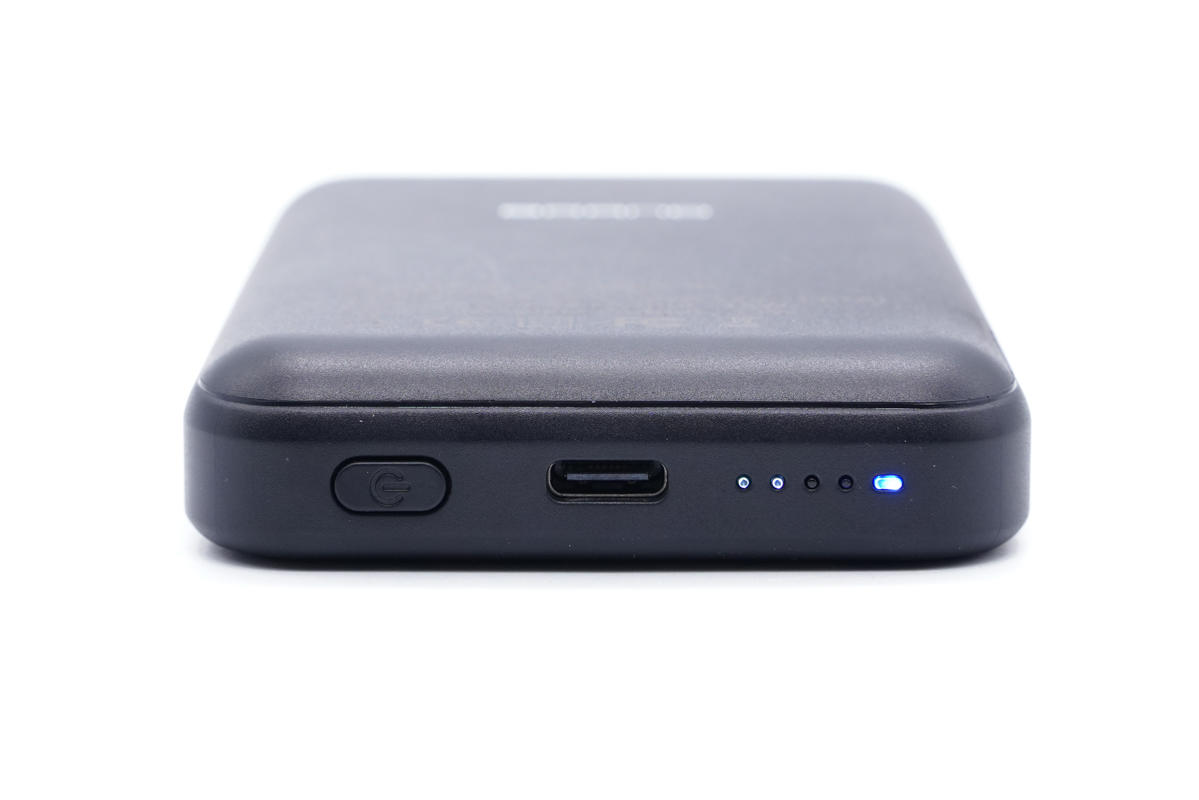

機身一端設有電源鍵、USB-C雙向快充口、LED電量指示燈以及快充指示燈。

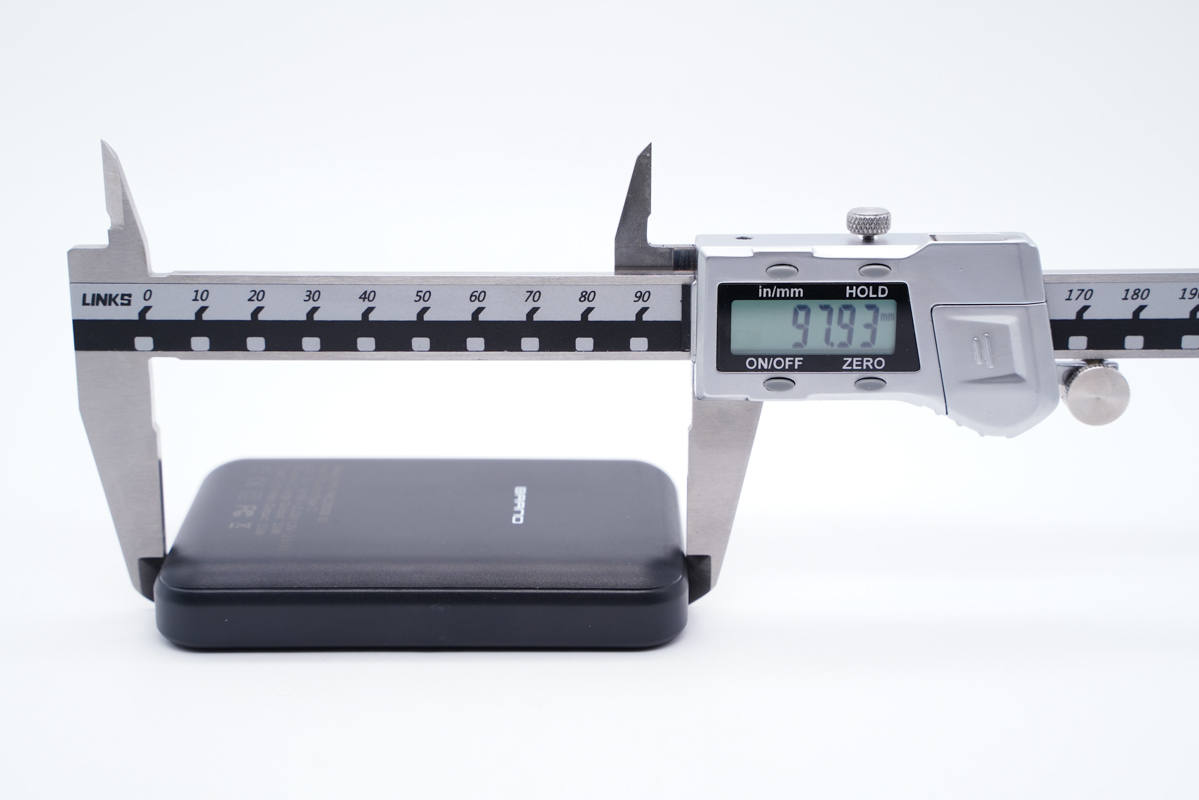

測得機身長度為97.93mm。

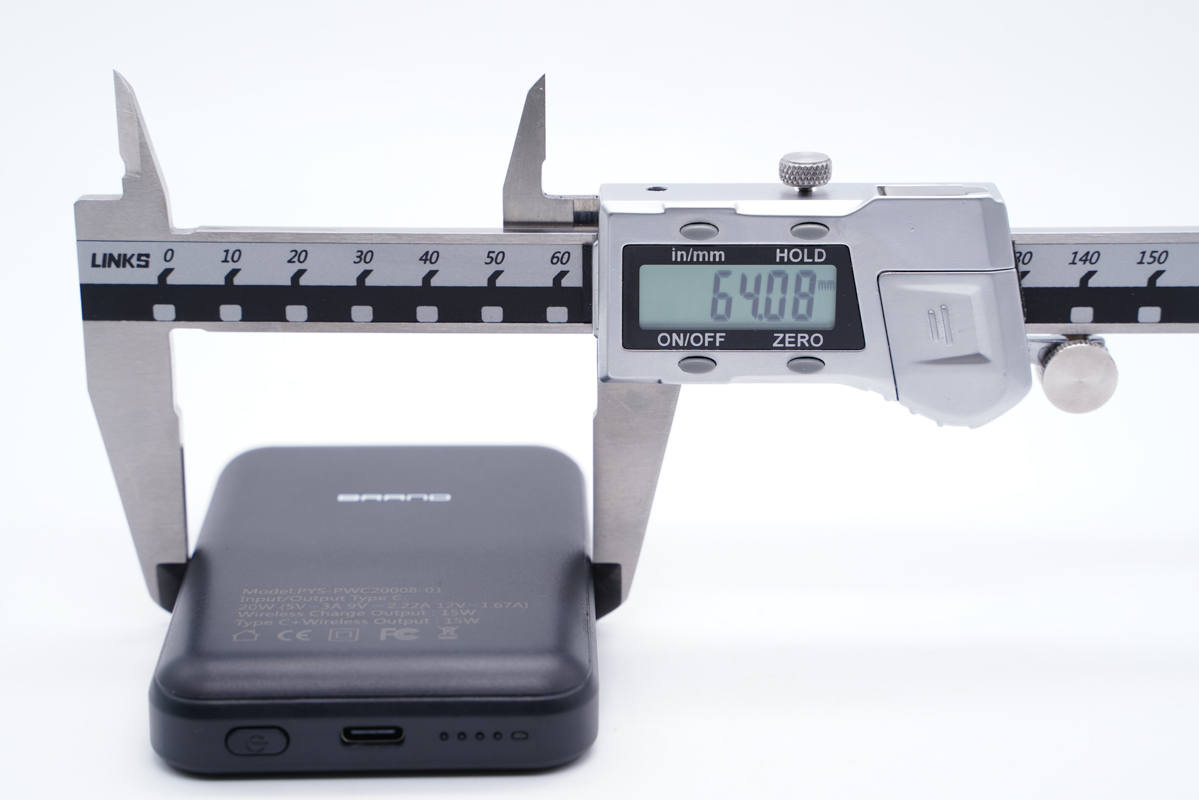

寬度為64.08mm。

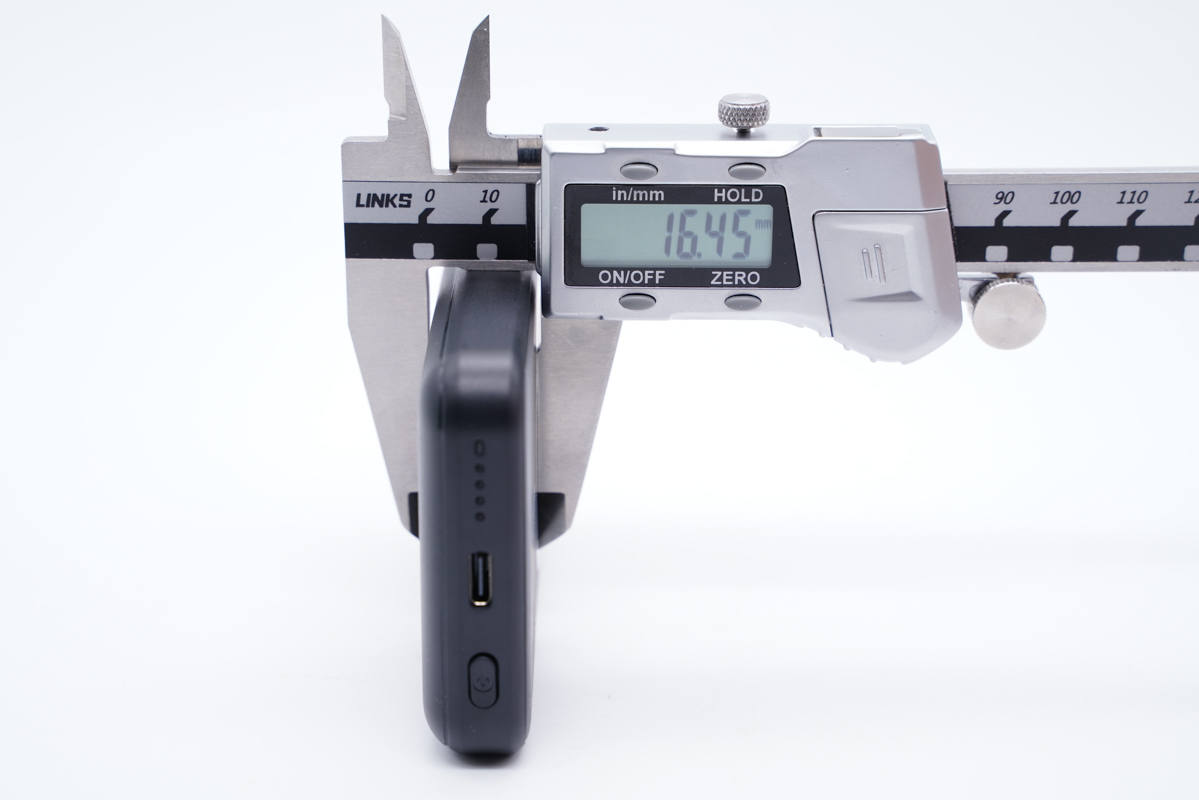

厚度為16.45mm。

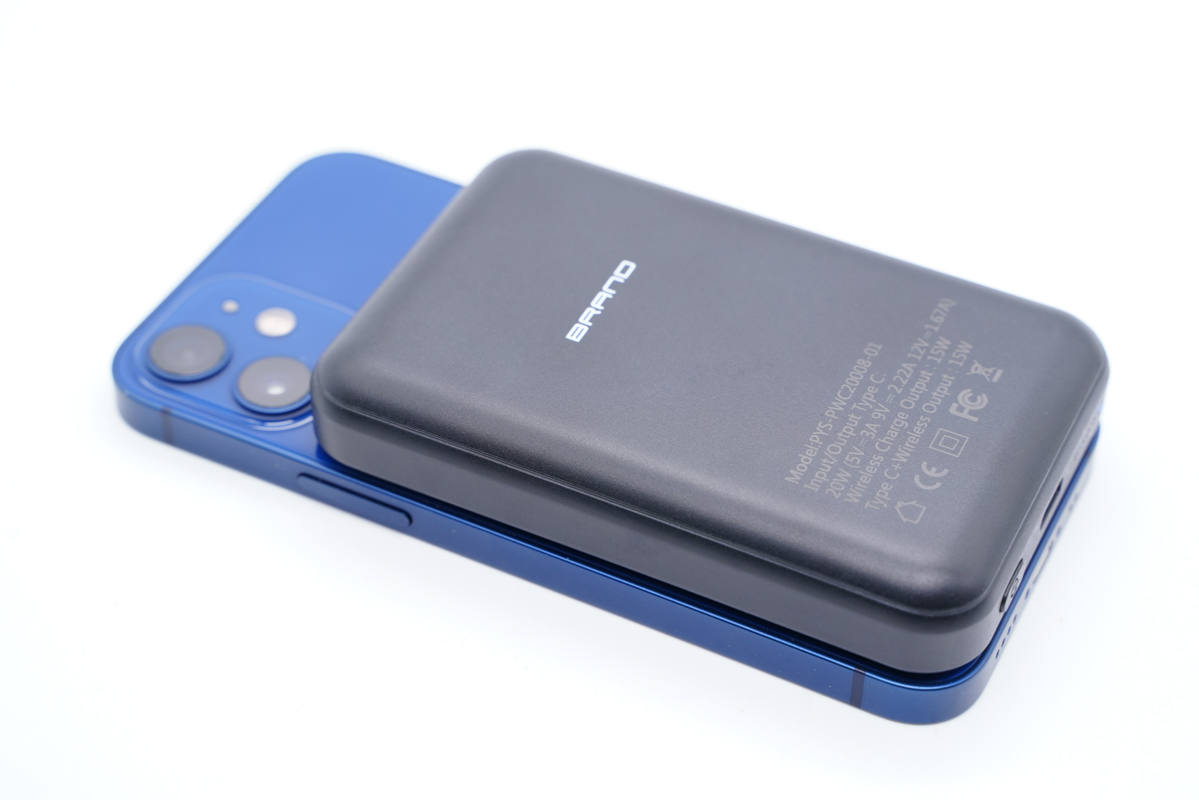

和最小的iPhone 12 mini相比，還要短一大截。

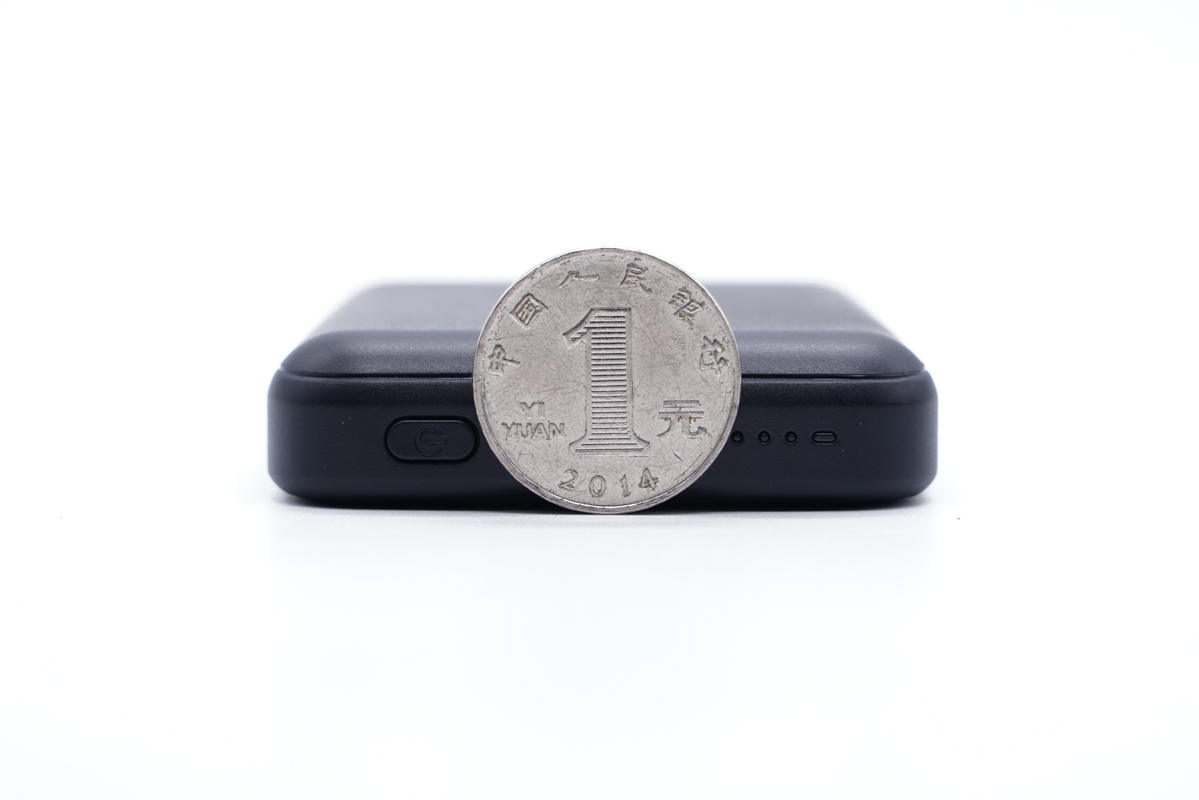

機身厚度約為一元硬幣直徑的三分之二。

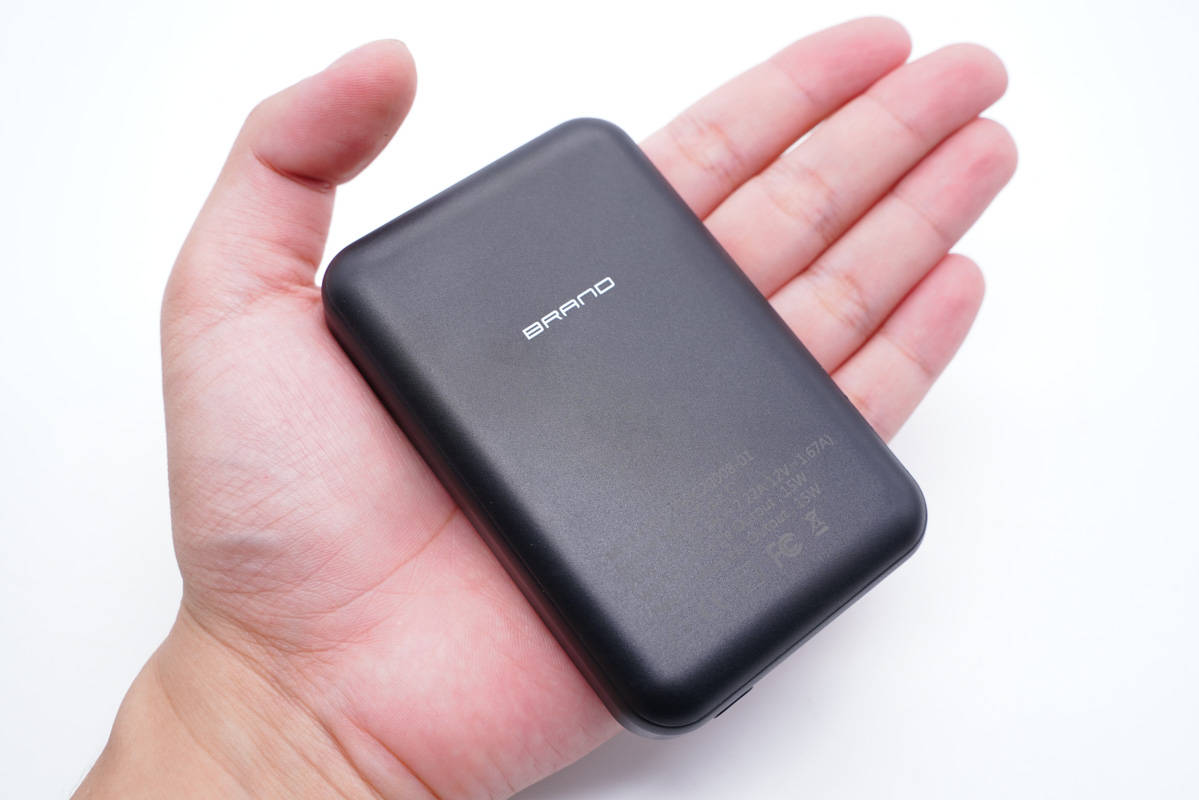

拿在手上的直觀感受。

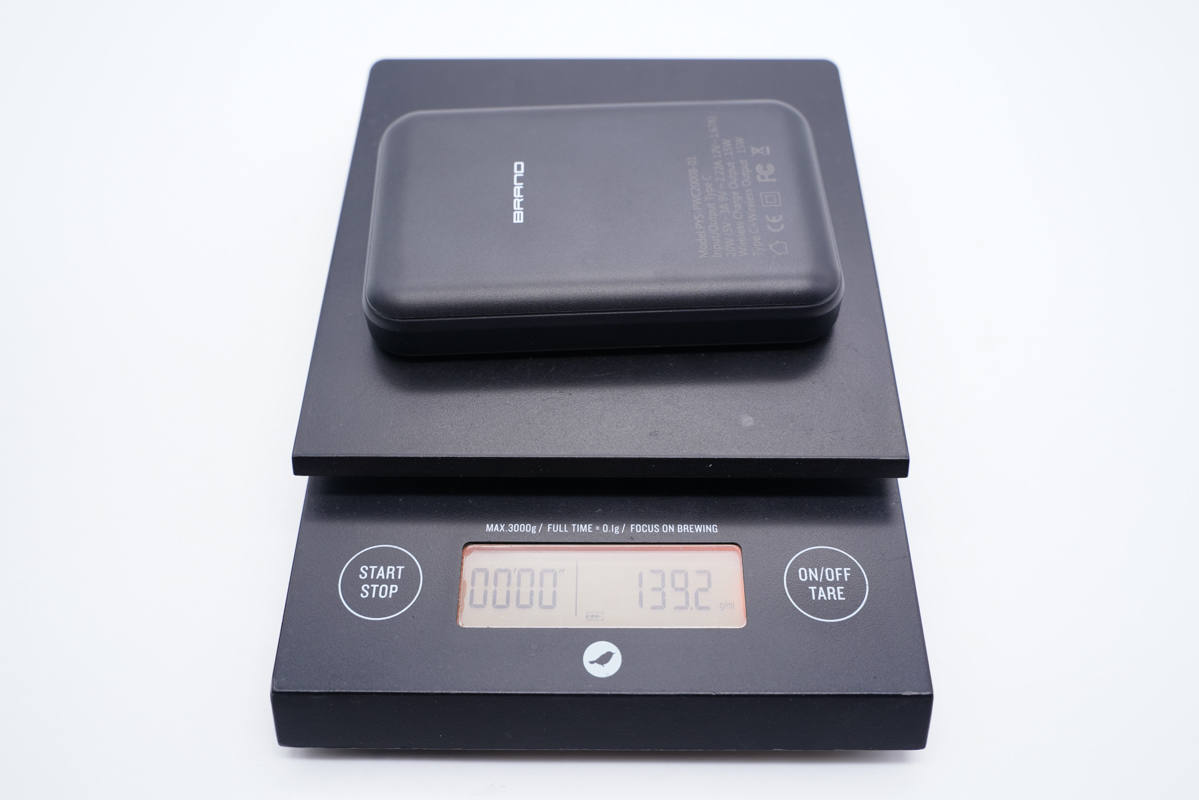

凈重約為139g。

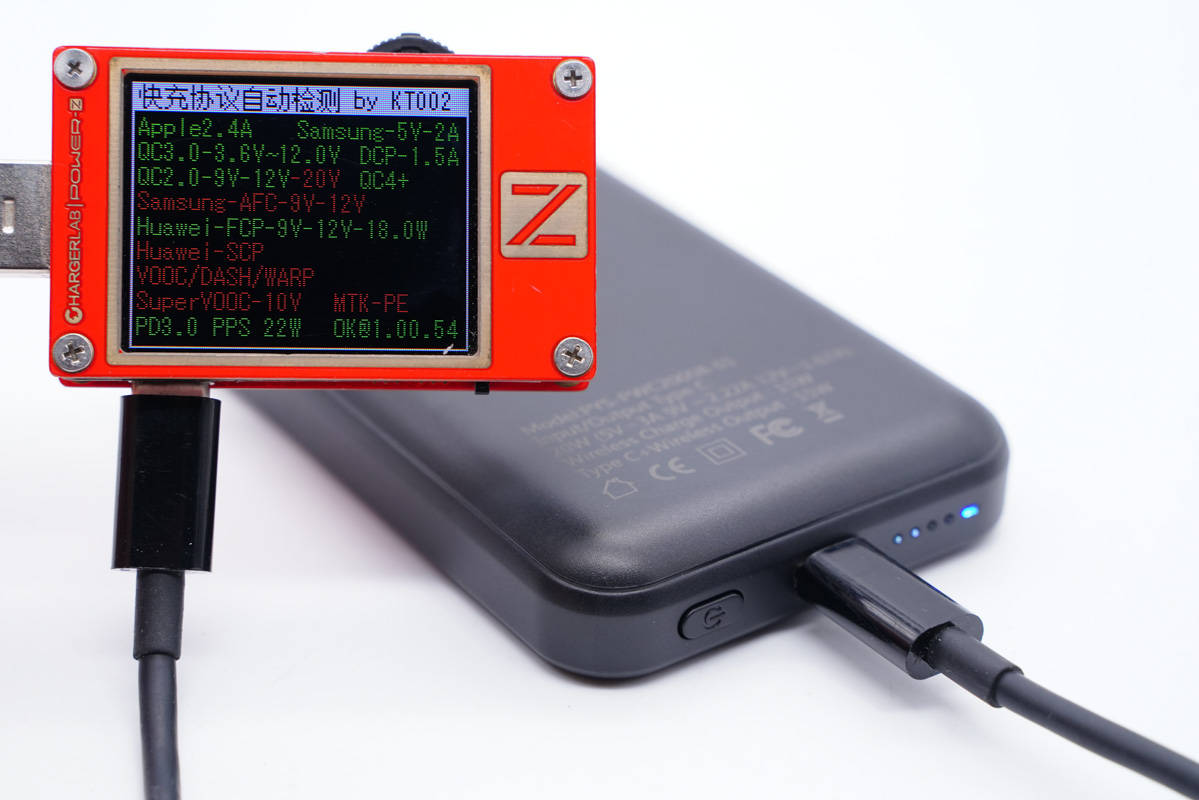

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A和DCP協議，以及QC2.0/3.0、FCP、PD3.0、PPS快充協議。

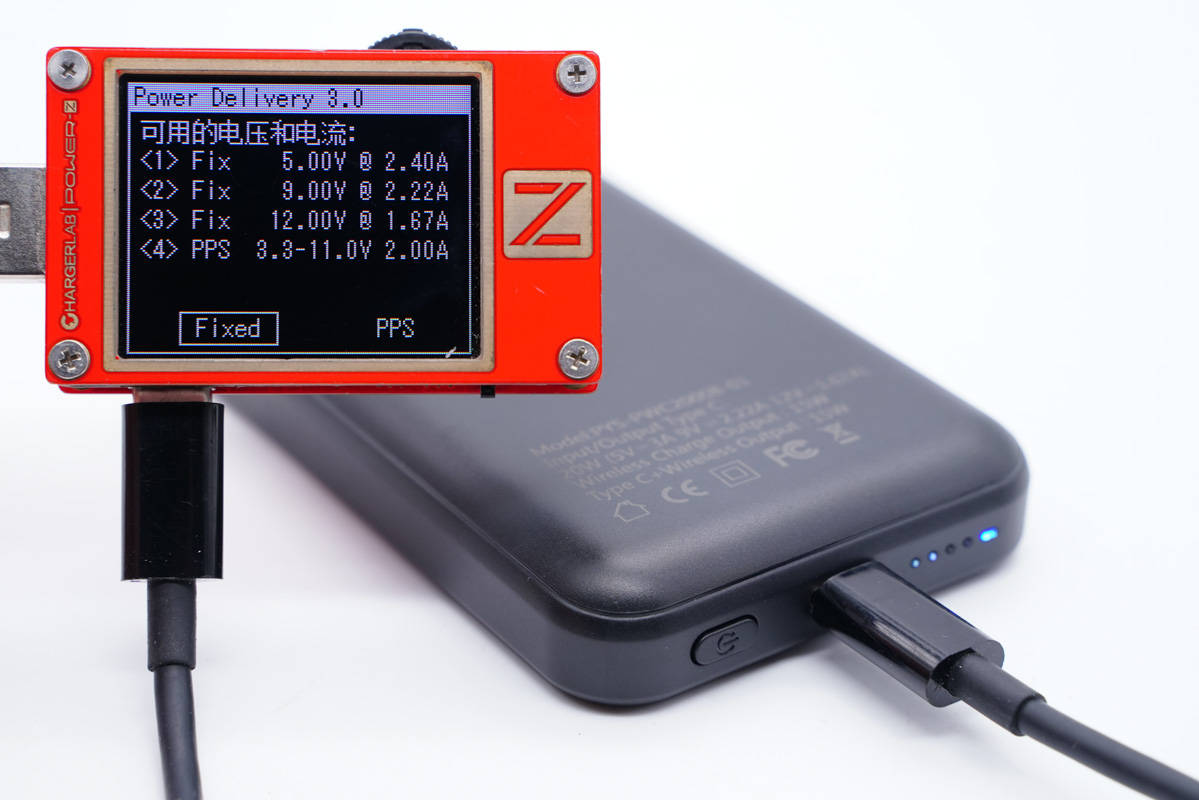

此外PDO報文顯示C口還具備5V2.4A、9V2.22A、12V1.67A三組固定電壓檔位，以及3.3-11V2A一組PPS電壓檔位。

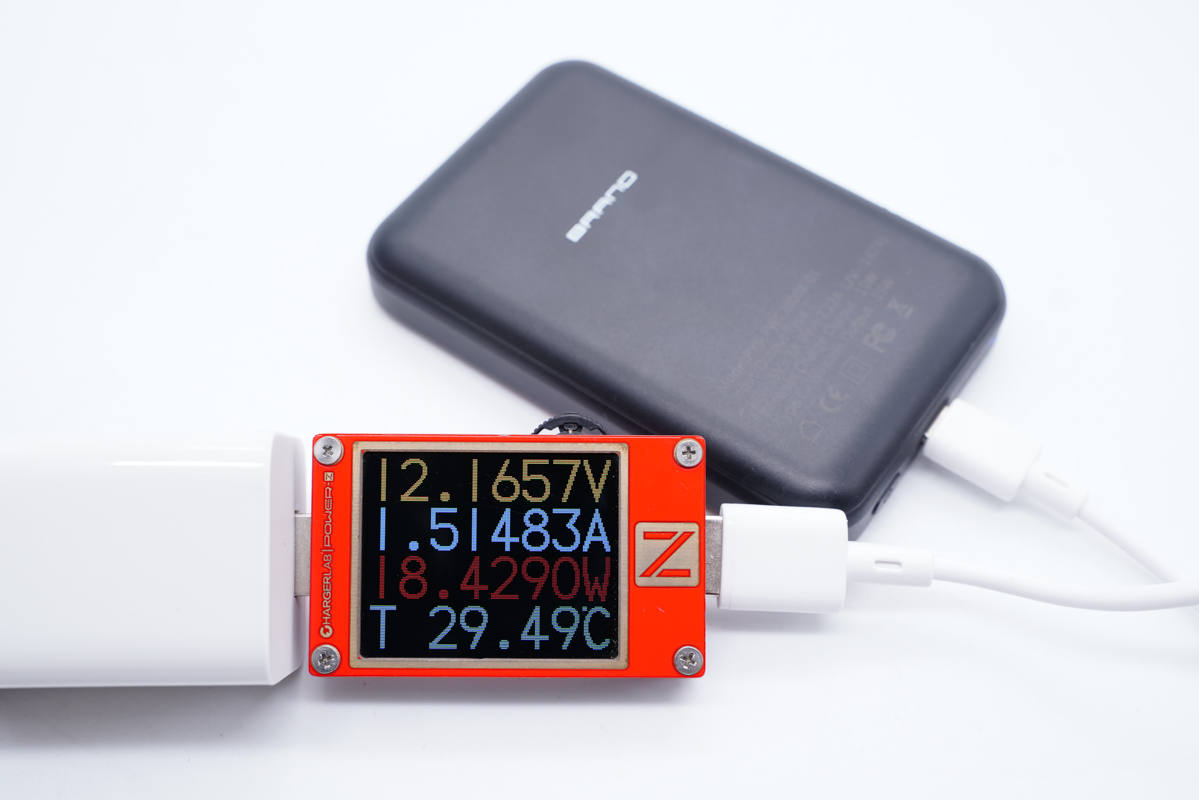

使用20W充電器給移動電源充電，測得充電功率為12.17V 1.51A 18.43W。

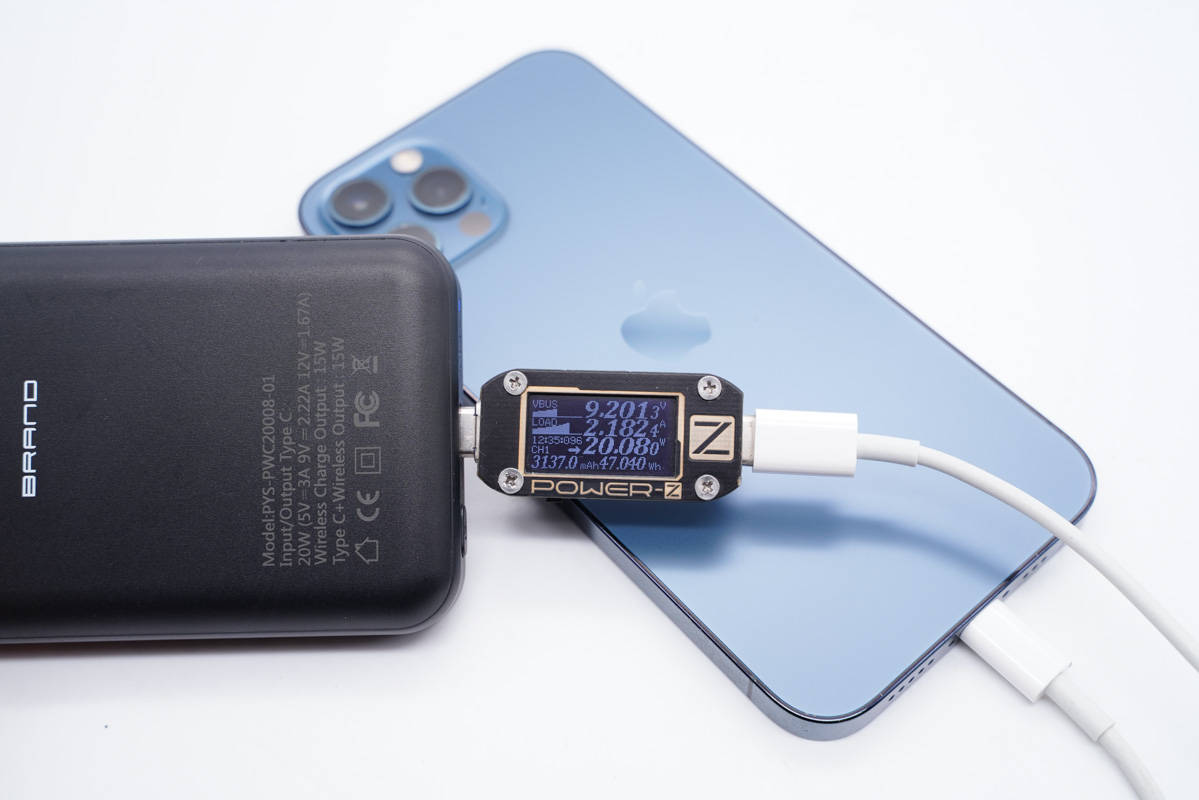

使用這款移動電源給iPhone 12 Pro充電，測得充電功率為9.2V 2.18A 20W。

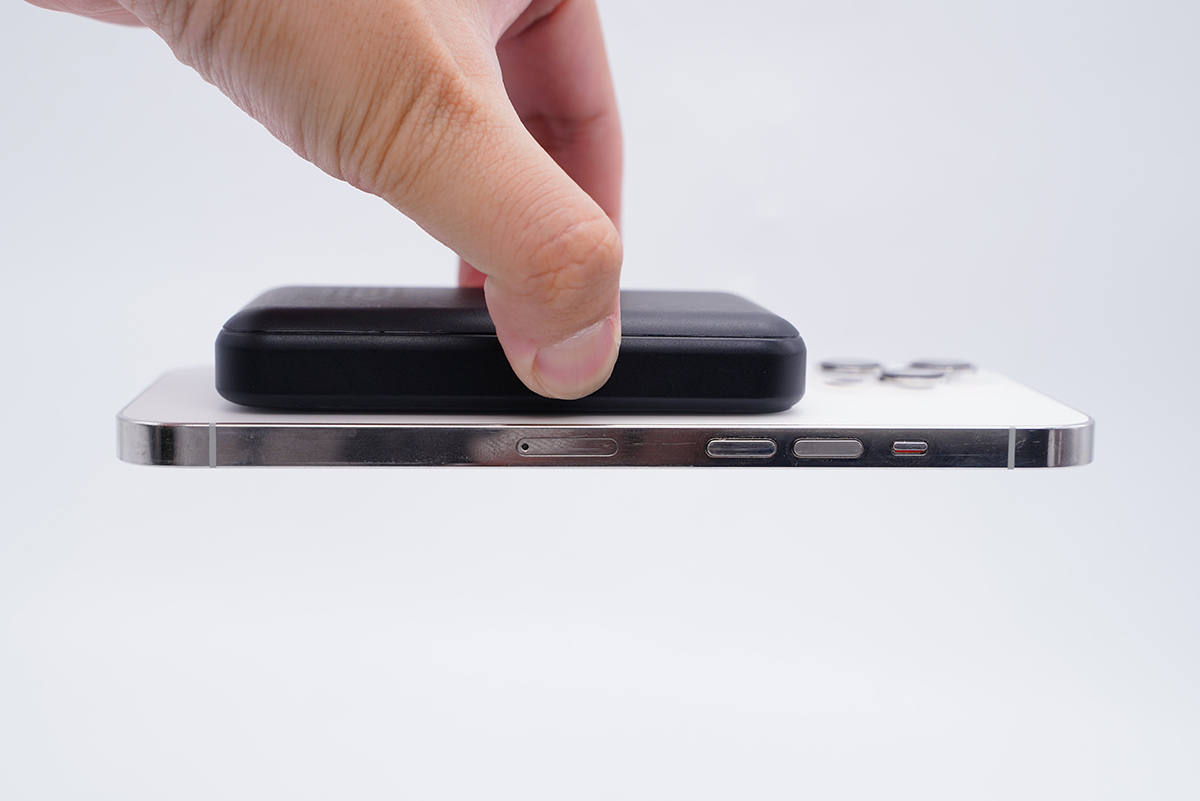

移動電源磁吸吸附力很強，即使是最大的iPhone 12 Pro Max也能牢牢吸附懸空不掉落。

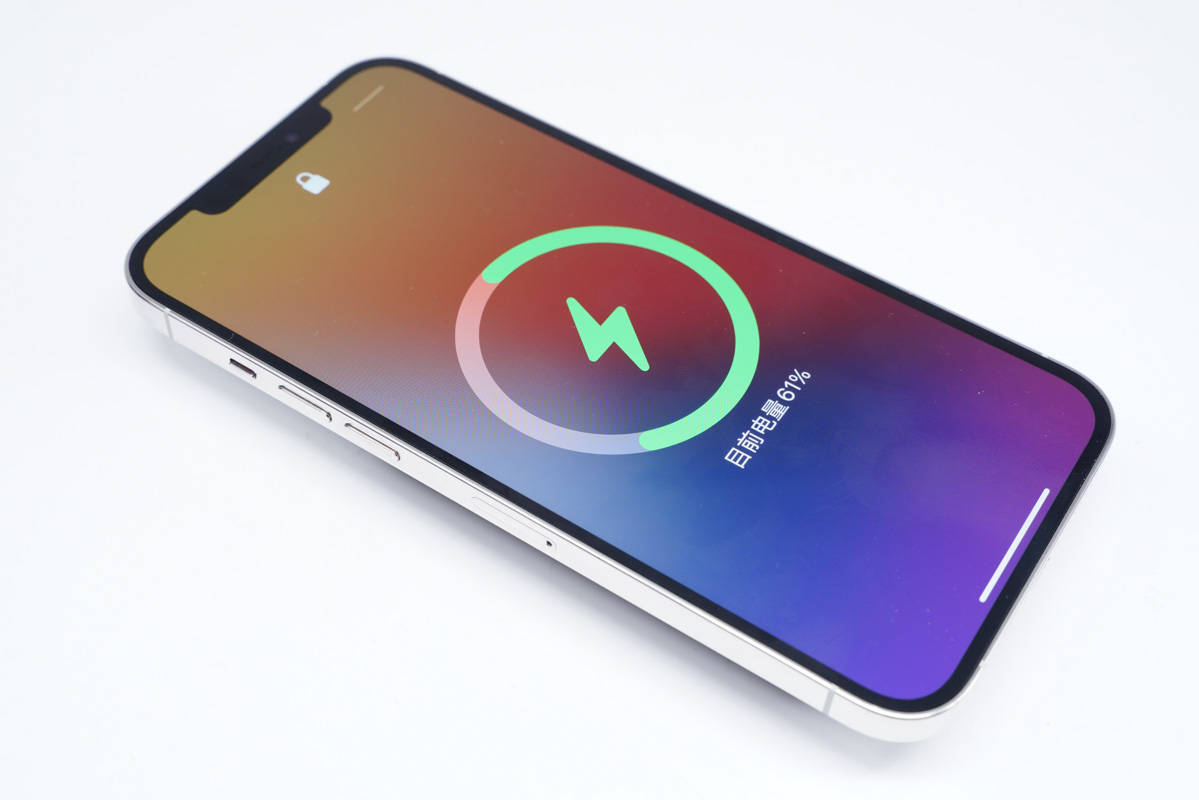

另外還能正常為iPhone 12手機進行無線充電。

二、鵬元晟磁吸無線充移動電源拆解

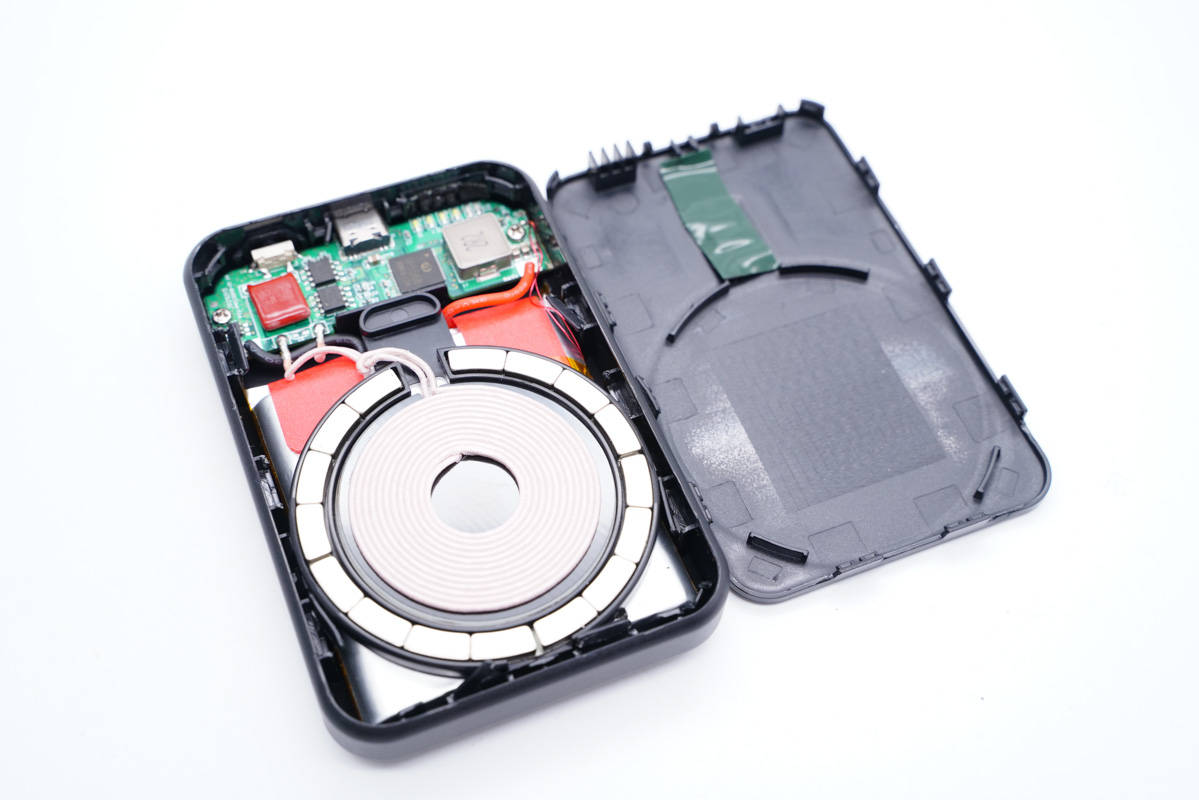

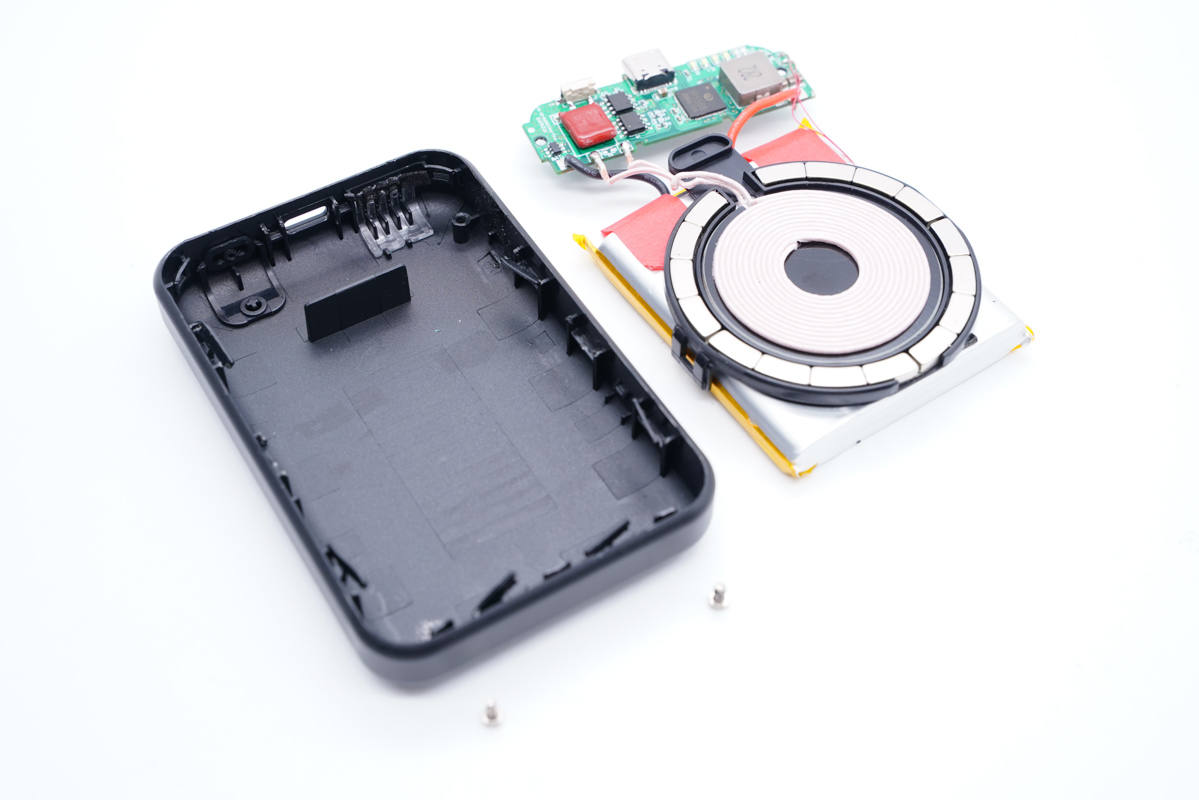

將機身殼拆開，邊緣卡扣封裝固定。

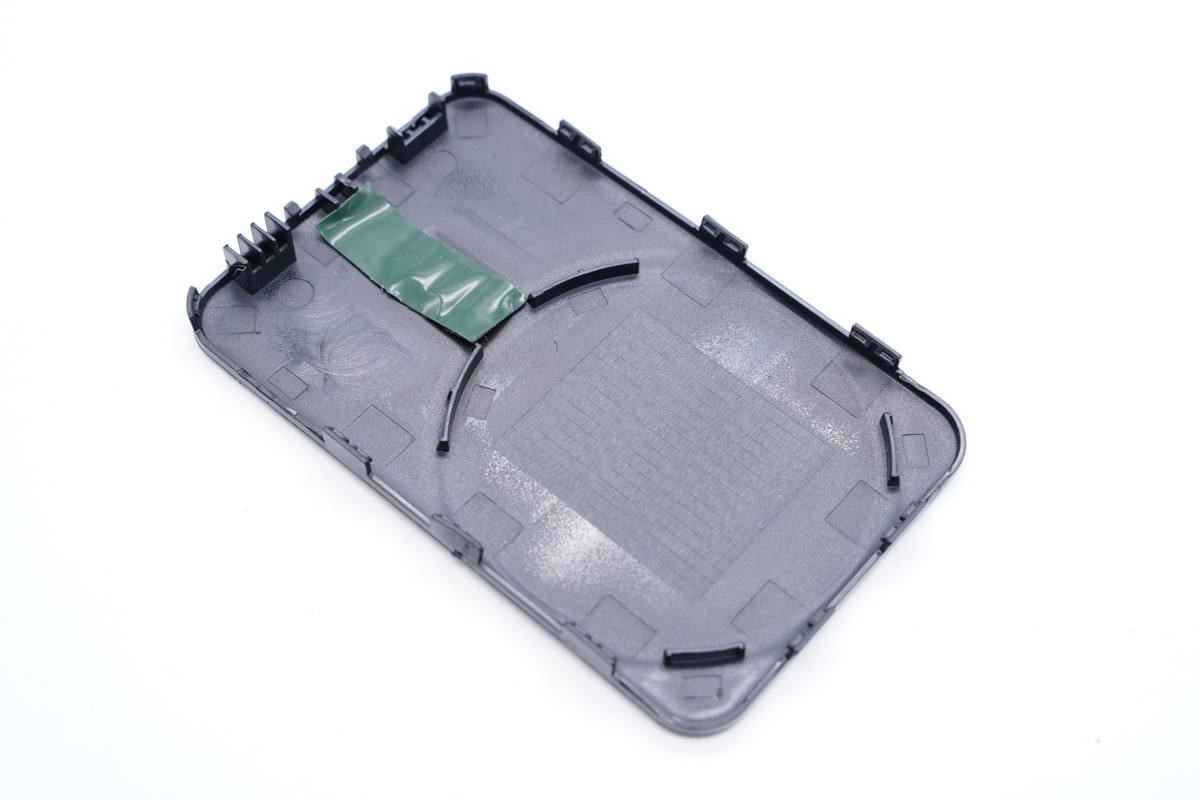

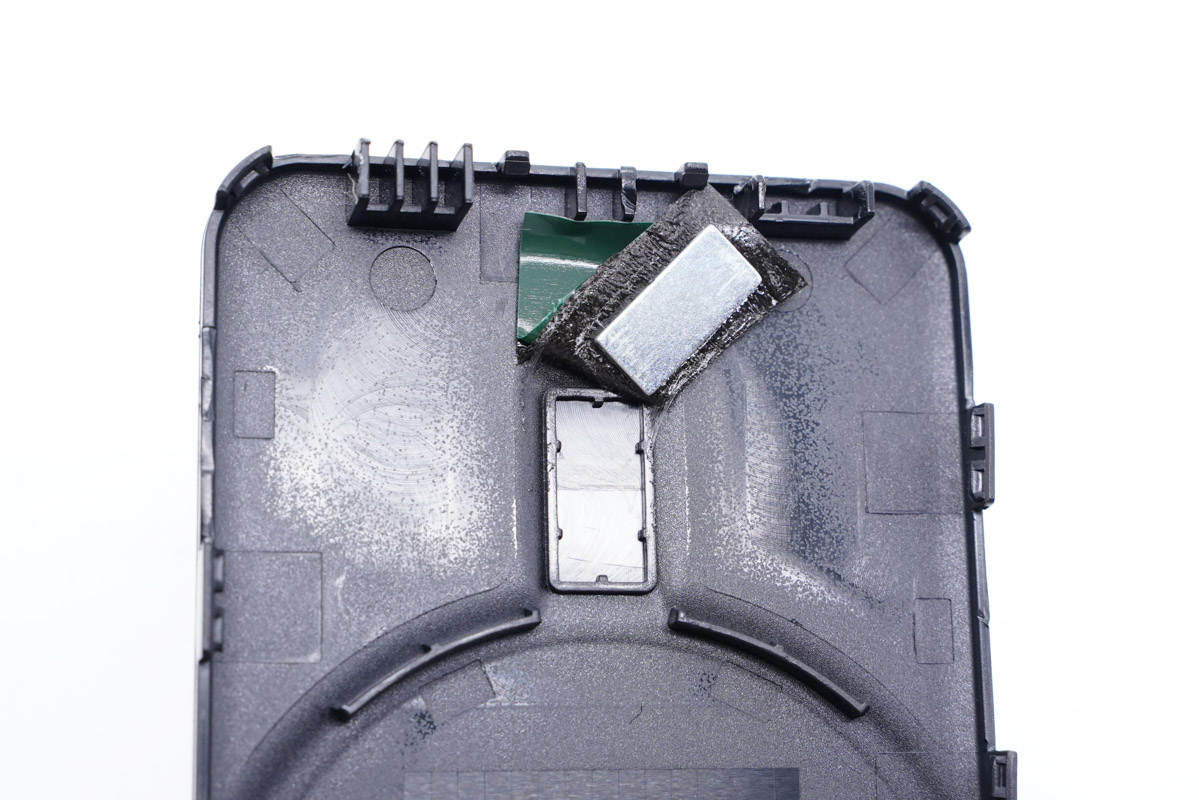

機身殼上對應無線充電線圈邊緣處設有凸起定位板幫助固定線圈，此外貼有絕緣貼紙。

貼紙下有小磁鐵。

PCB板使用螺絲固定。

邊緣的小磁鐵固定在塑料凹槽內。

另一半機身殼上設有隔離板隔離電路板和電芯。

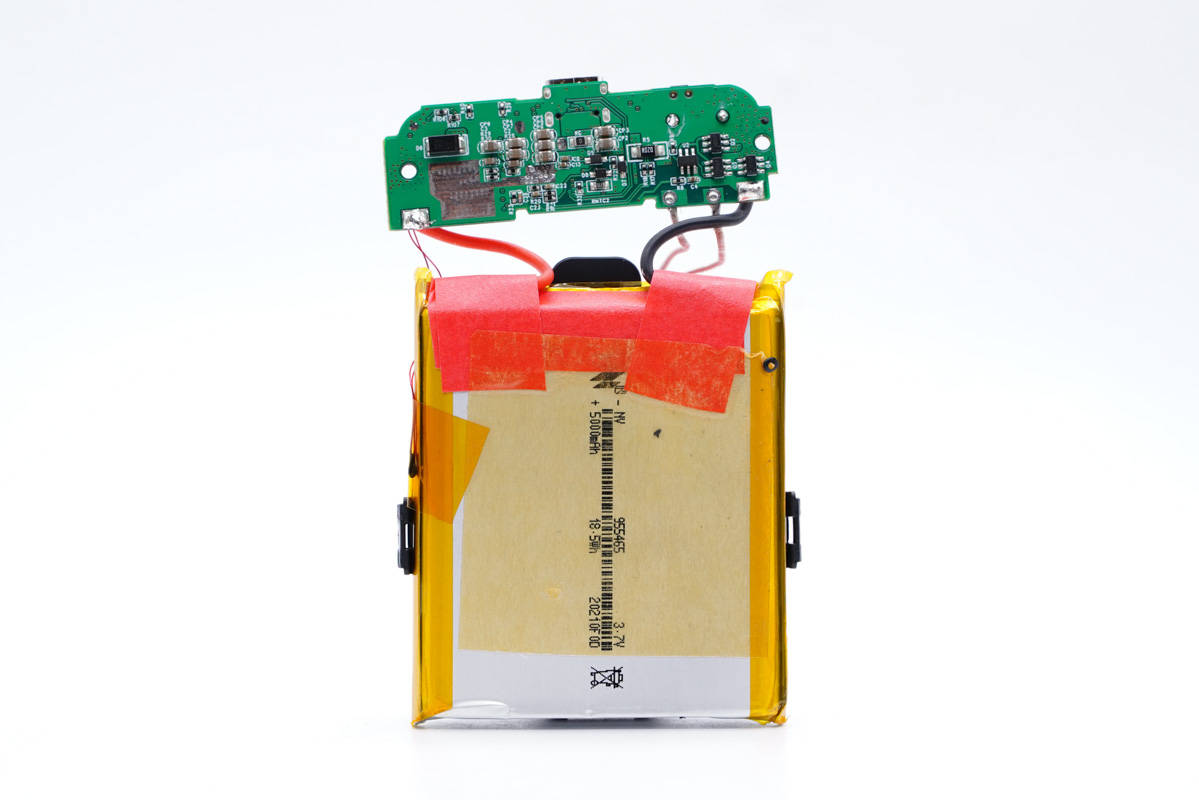

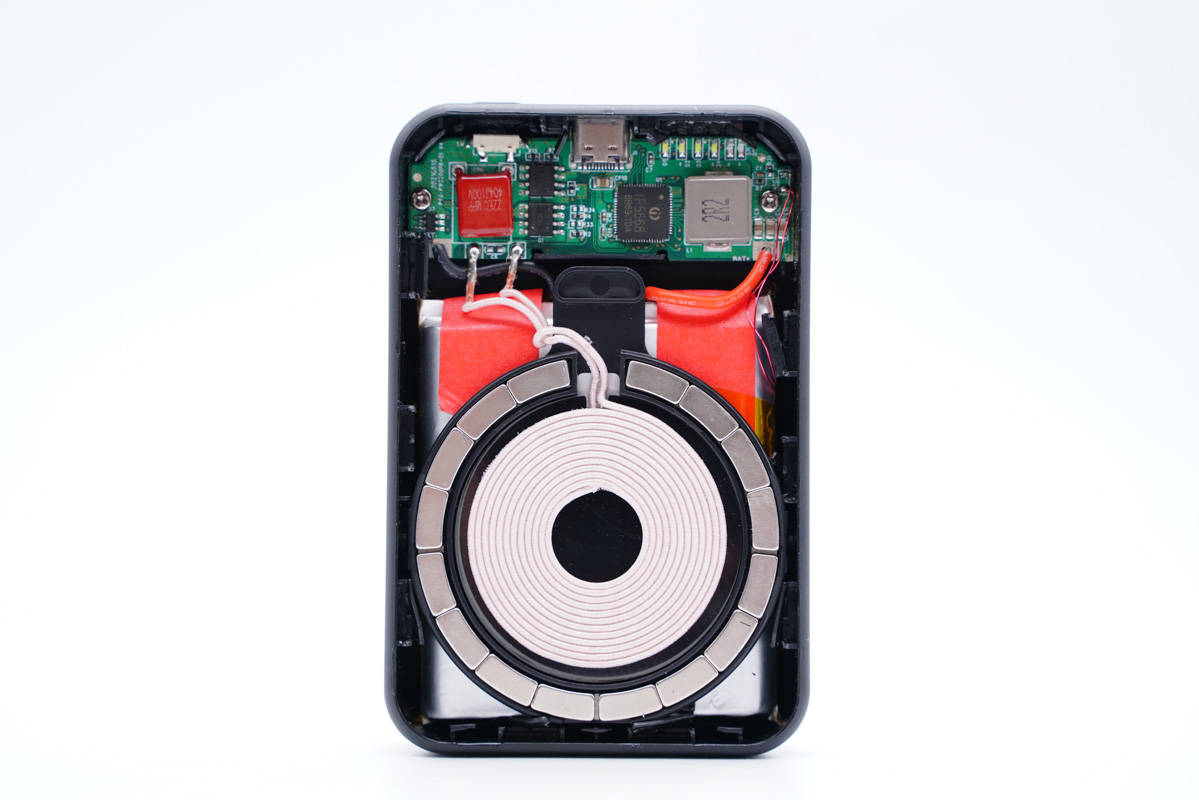

電芯一面貼有無線充電線圈，正負極耳包裹絕緣紙。

另一面貼有雙面膠，幫助固定電芯。

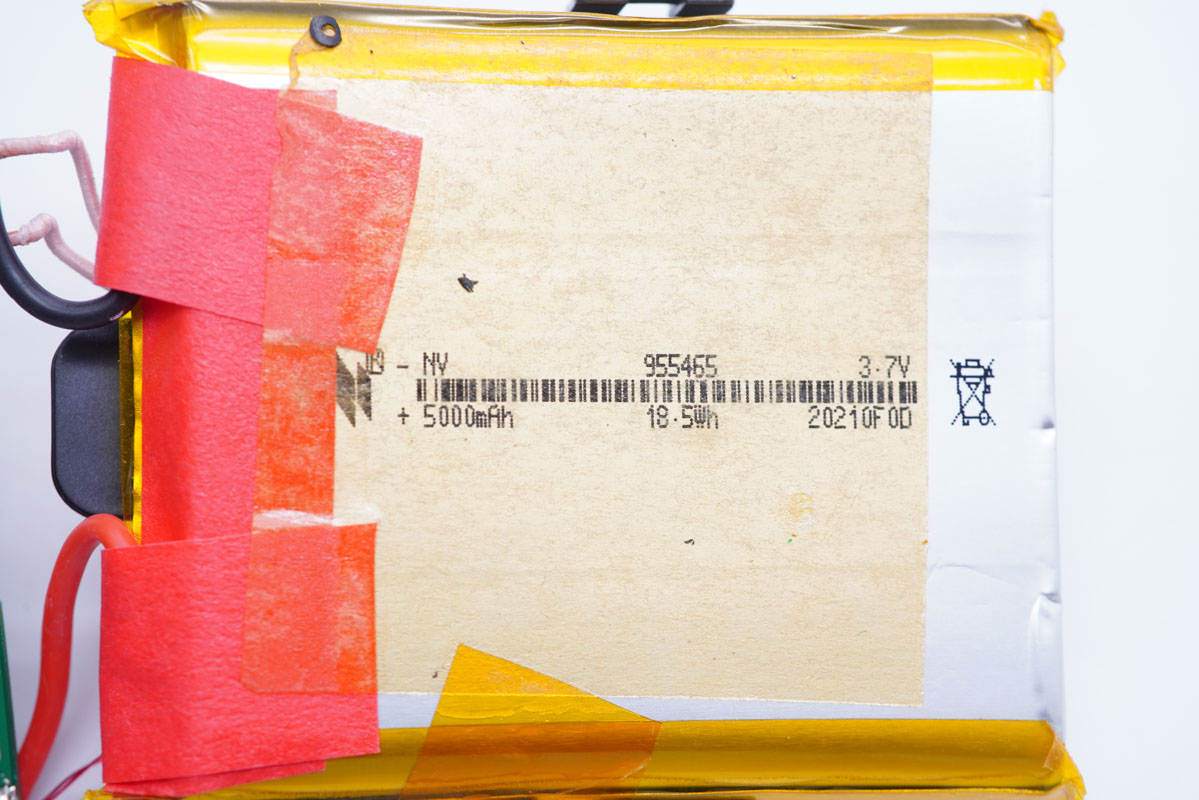

電芯來自NV諾威新能源，規格為5000mAh/3.7V/18.5Wh。

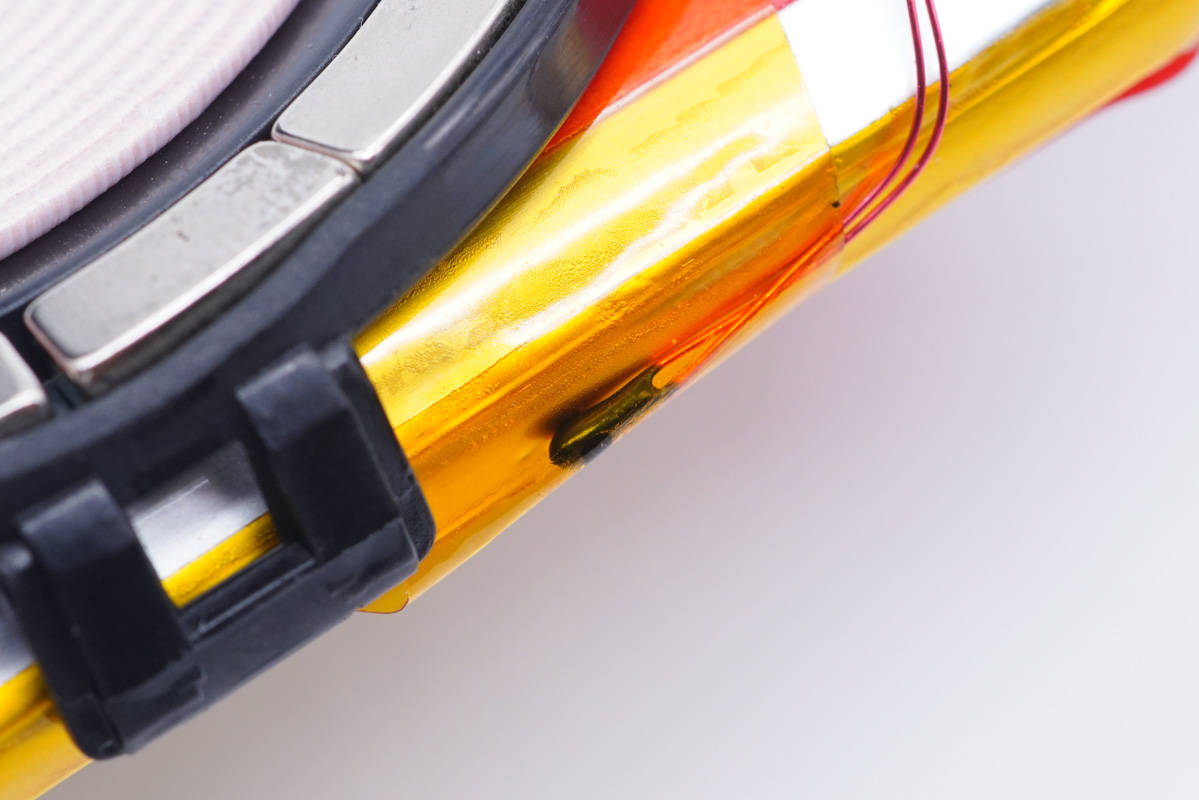

側面固定有熱敏電阻進行溫度監控。

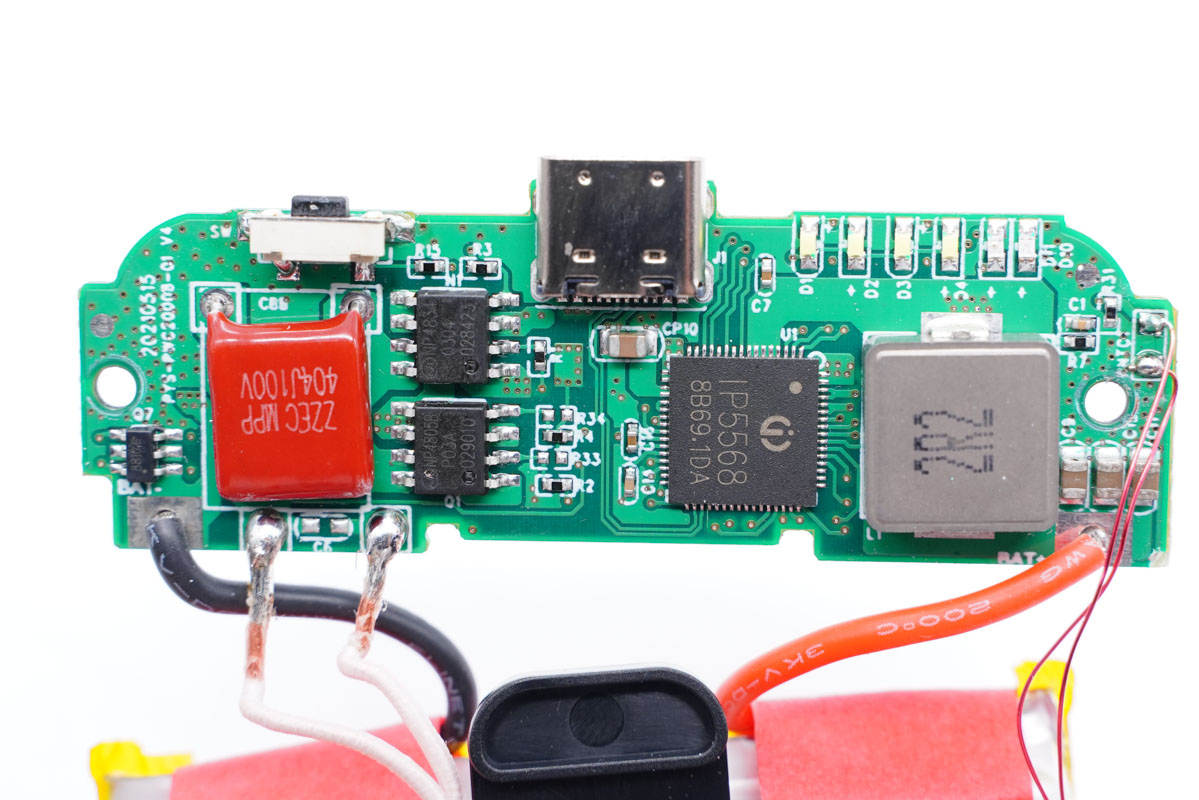

PCB板正面一覽，設有移動電源主控芯片、電感、線圈驅動MOS管、諧振電容等。

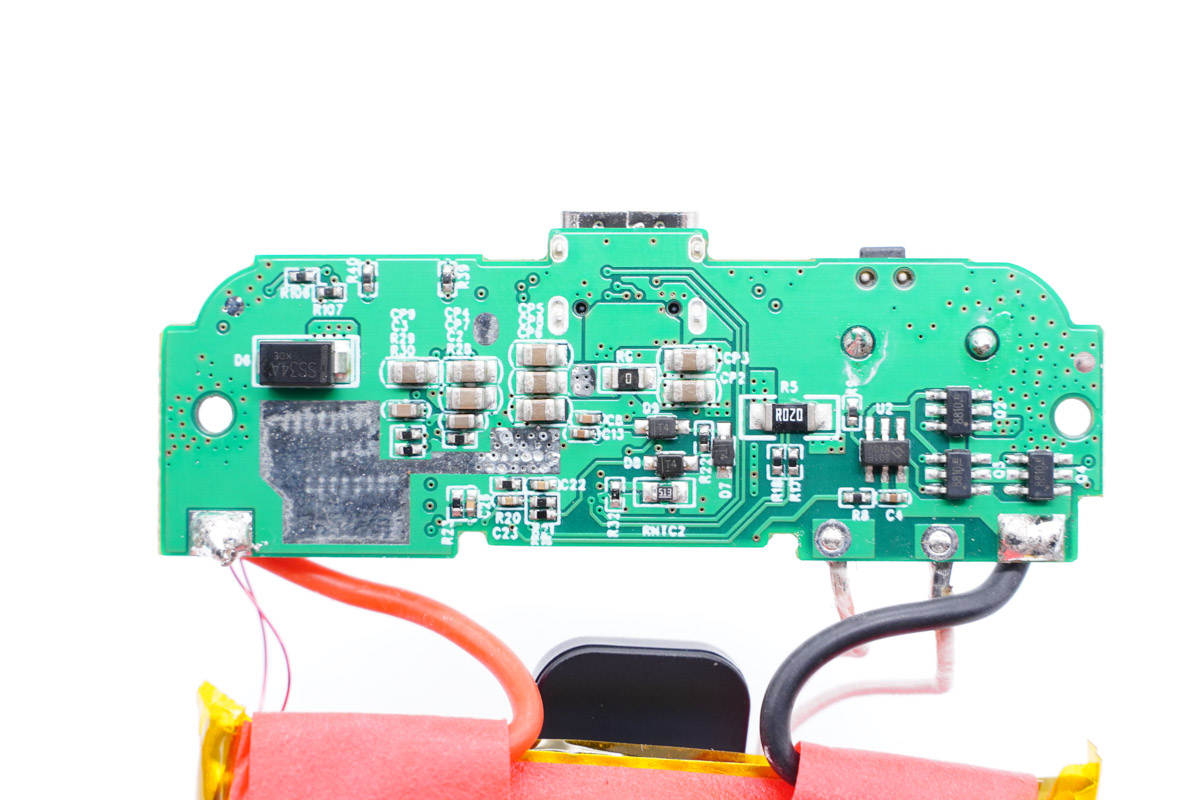

背面左側露銅加錫增強散熱，右側設有鋰電保護電路。

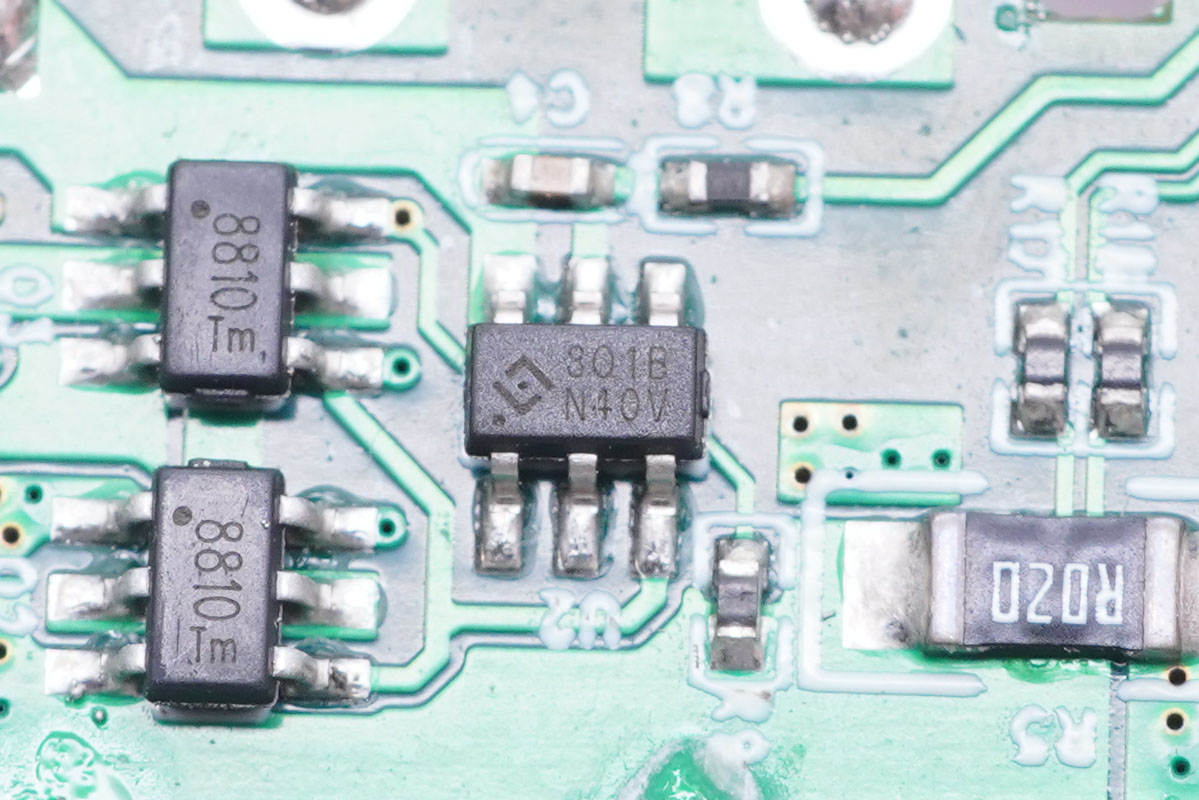

絲印801B鋰電保護芯片。

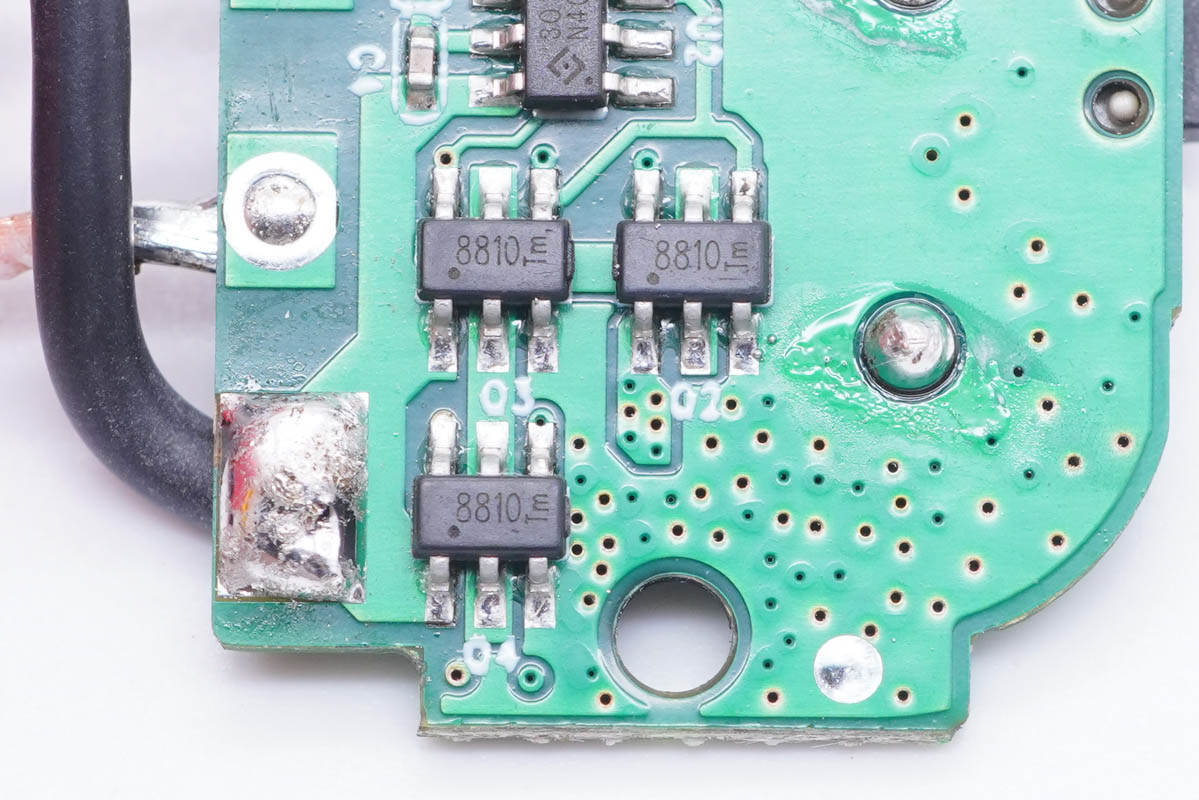

8810鋰電保護管。

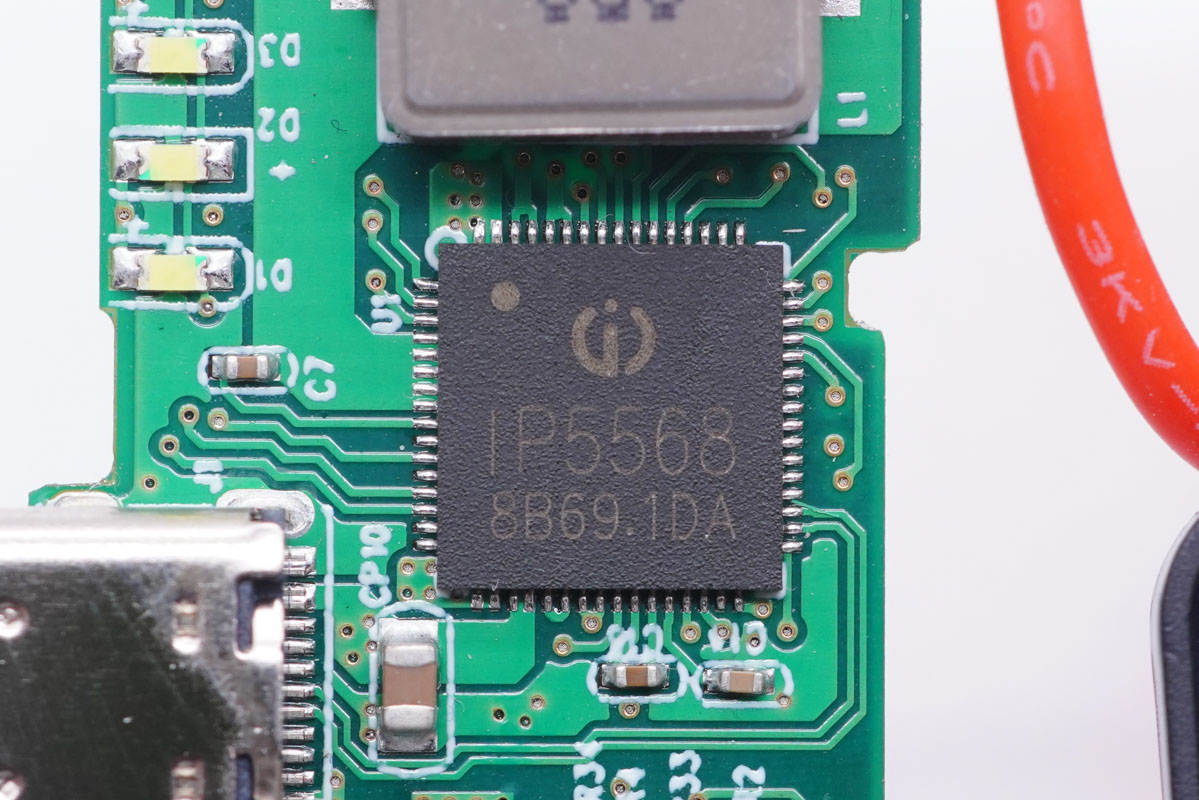

IP5568是一款集成無線充TX/RX、QC2.0/QC3.0/SCP輸出快充協議、FCP/AFC/SFCP輸入輸出快充協議、MTK PE+ 1.1&2.0輸出快充協議、USB-C/PD2.0/PD3.0輸入輸出協議、USB-C PD3.0 PPS輸出協議、兼容BC1.2/蘋果/三星手機、同步升/降壓轉換器、鋰電池充電管理、電池電量指示等多功能的電源管理SOC，為快充移動電源提供完整的電源解決方案。

IP5568可同時支持USB-A x 2，USB-B，USB-C四個USB口，單獨使用任何一個USB口都可以支持快充，同時使用兩個及以上輸出口時，只支持5V。IP5568支持無線充和USB口同時使用時，USB口還支持輸入輸出快充功能。

值得一提的是，英集芯IP5568是全球首款集成22.5W有線全協議快充移動電源和15W無線快充的單芯片SoC，此前充電頭網已經對英集芯這款高性能高集成電源管理SOC進行了詳細報道。

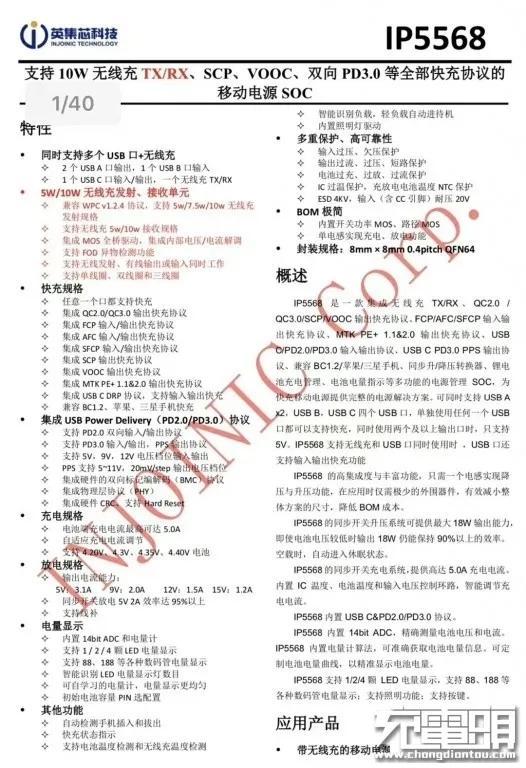

IP5568詳細資料信息。

充電頭網了解到，英集芯快充芯片可用于車充、移動電源、適配器等各種充電領域，并被小米、京東京造、華為、三星、特斯拉等知名品牌的百余款產品采用。

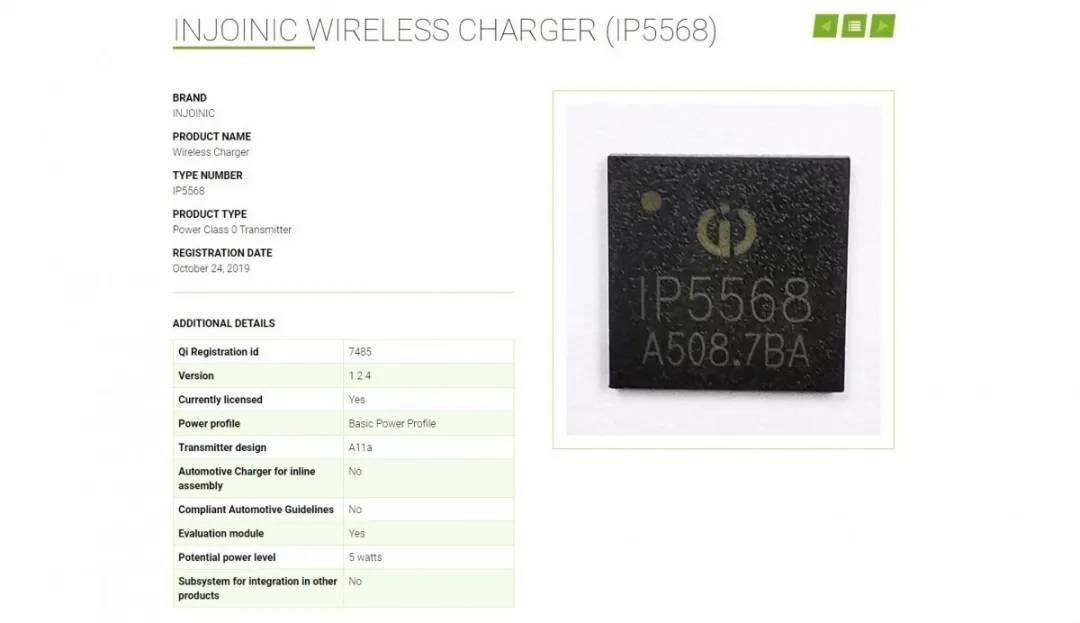

此外，英集芯IP5568還通過了Qi認證。WPC官網頁面顯示它通過了目前最新的Qi V1.2.4版本認證，Qi認證ID為7485，登記類型為發射端，認證類型為BPP認證，功率5W。有了Qi認證的加持，產品的無線充兼容性和安全性更有保障。

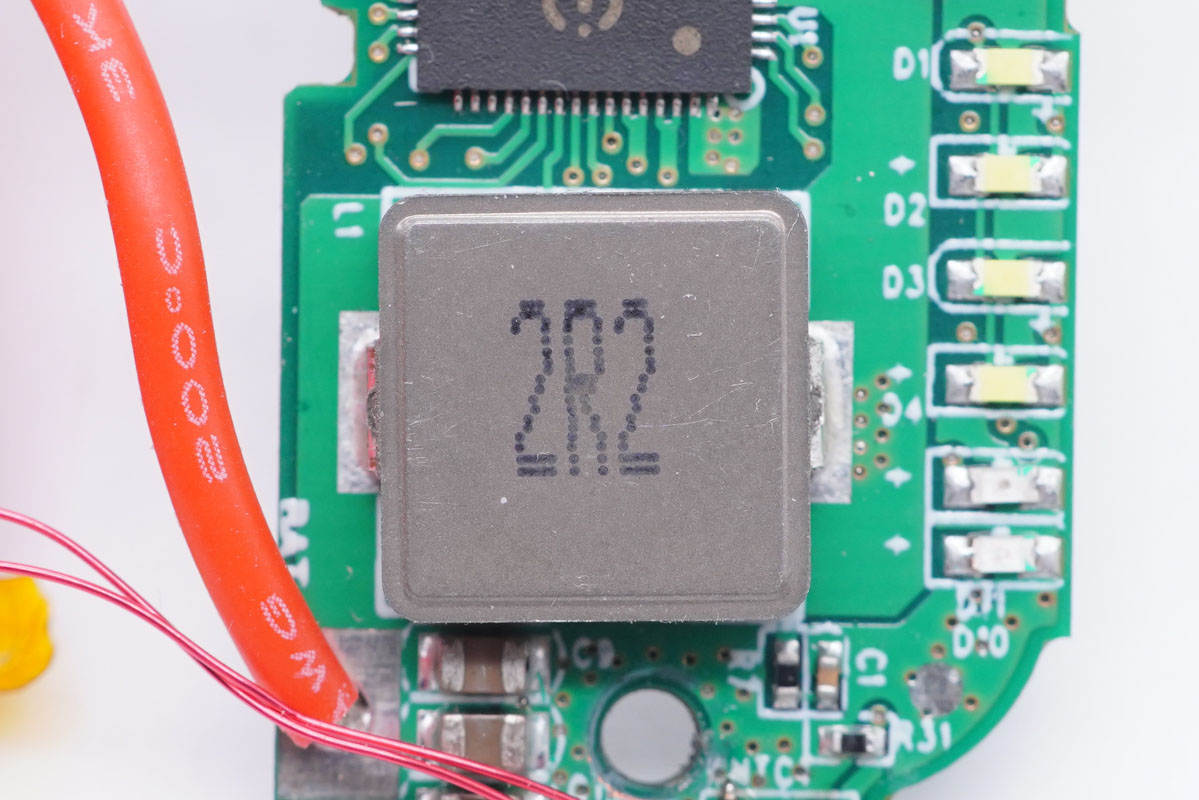

2R2升降壓電感，配合主控芯片升降壓實現移動電源充放電。

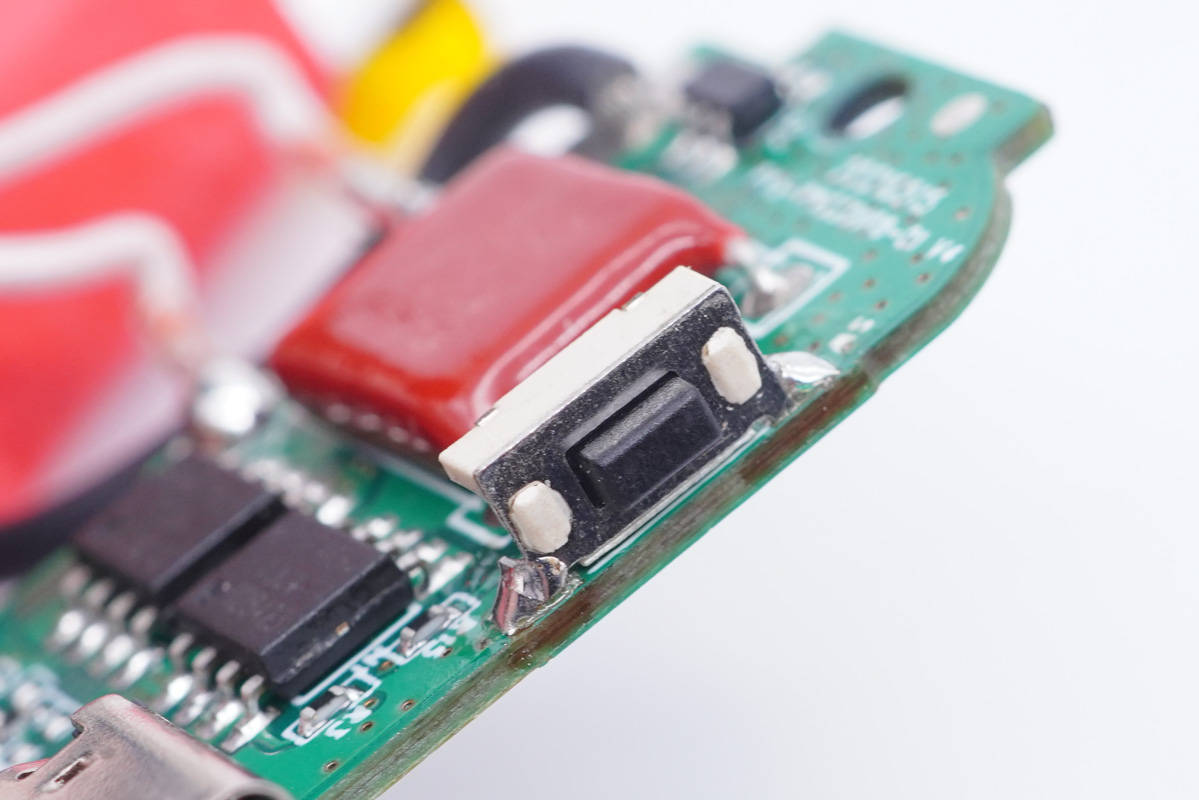

電源鍵特寫，貼片焊接。

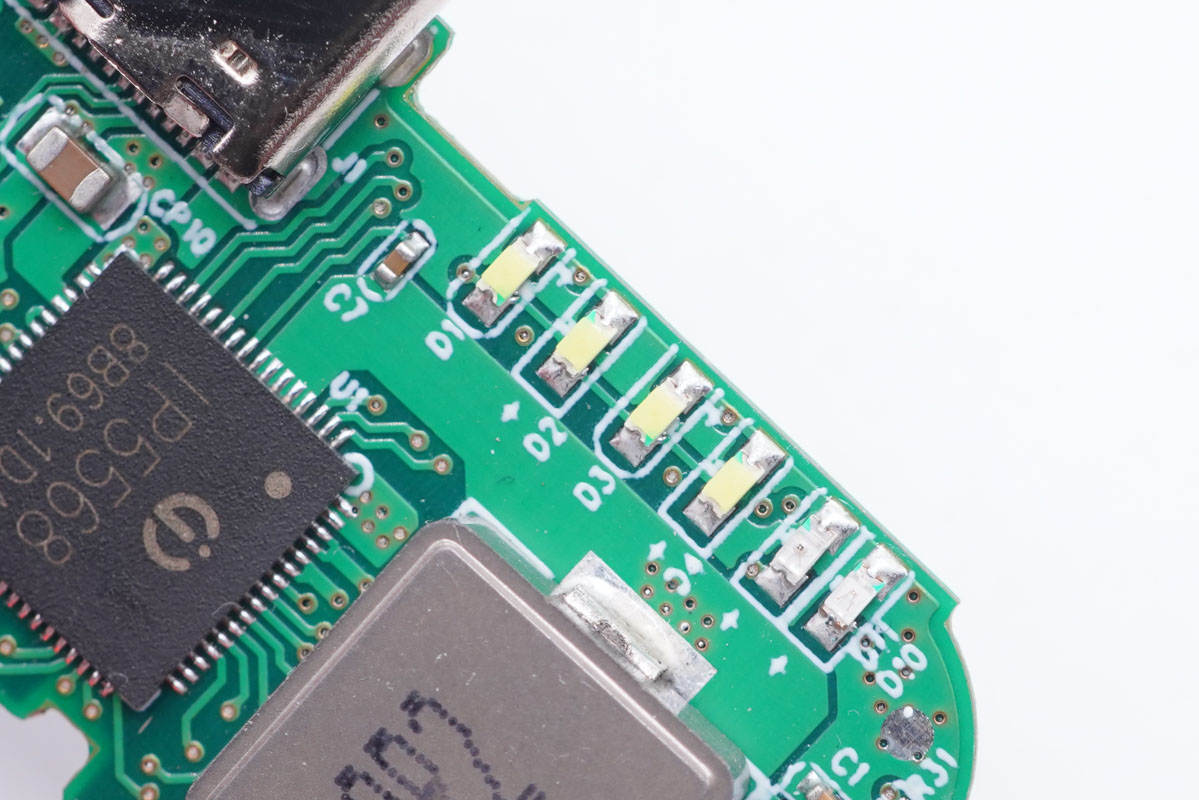

LED指示燈特寫。

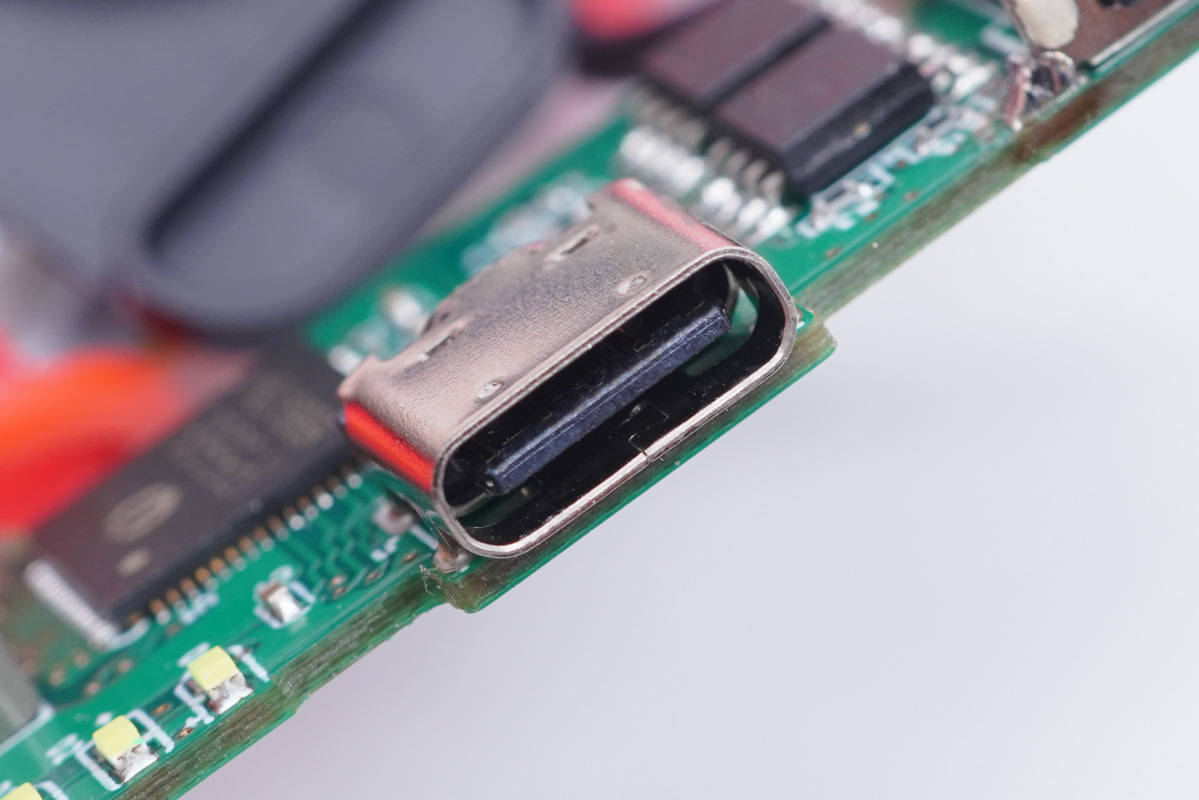

USB-C母座特寫，黑色膠芯不露銅，過孔焊接。

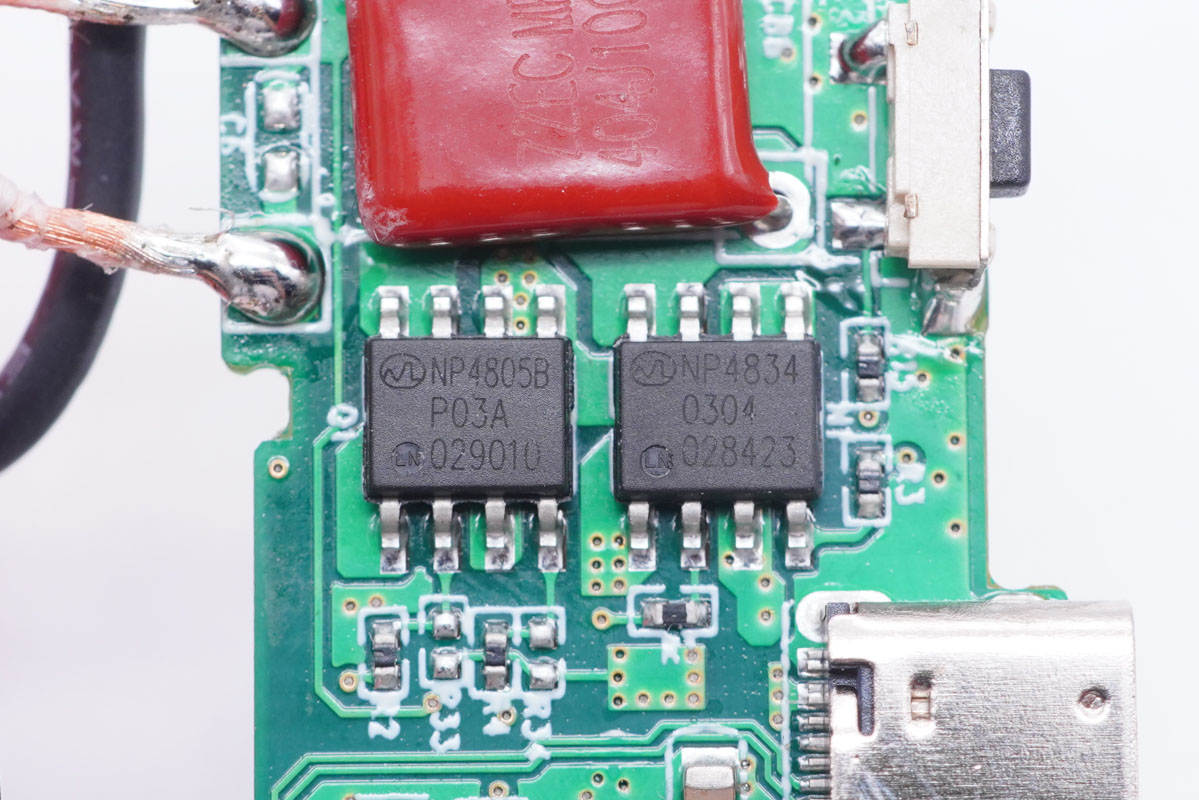

絲印NP4805B，無線充電線圈驅動MOS管。

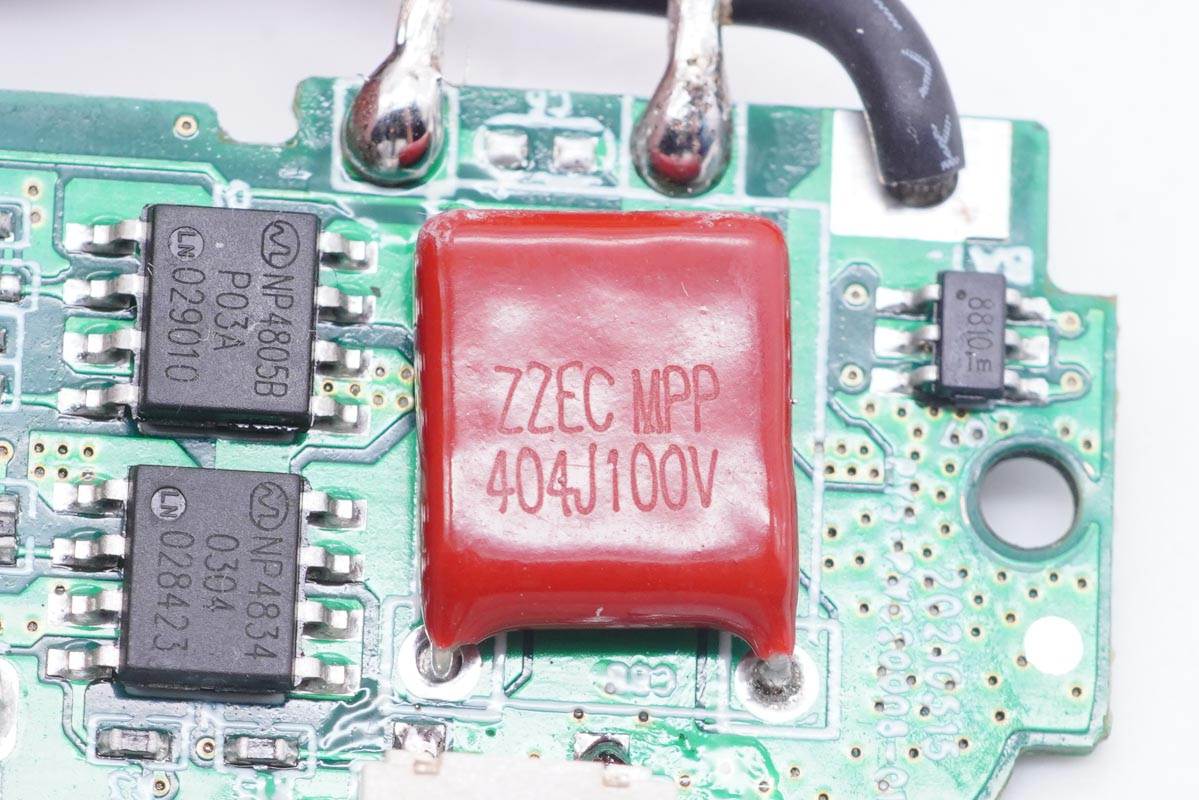

ZZEC科雅無線充專用諧振電容，規格為0.4μF 100V。

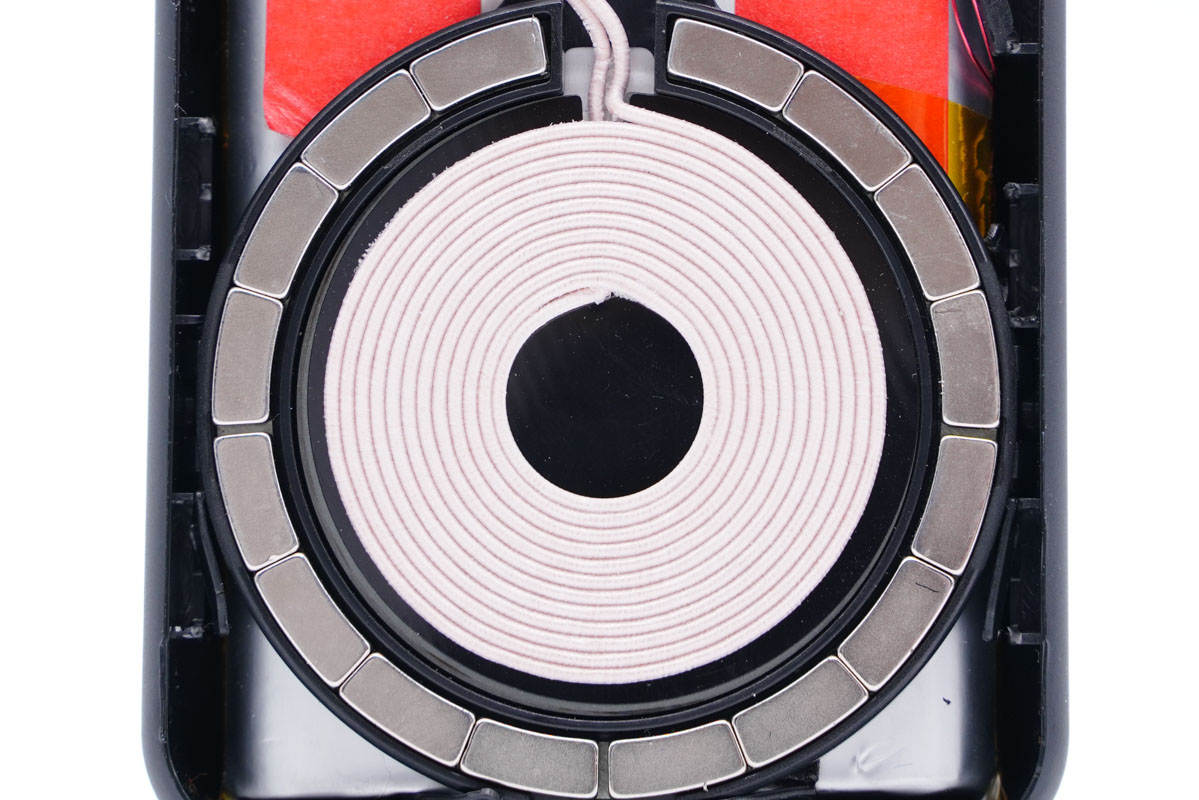

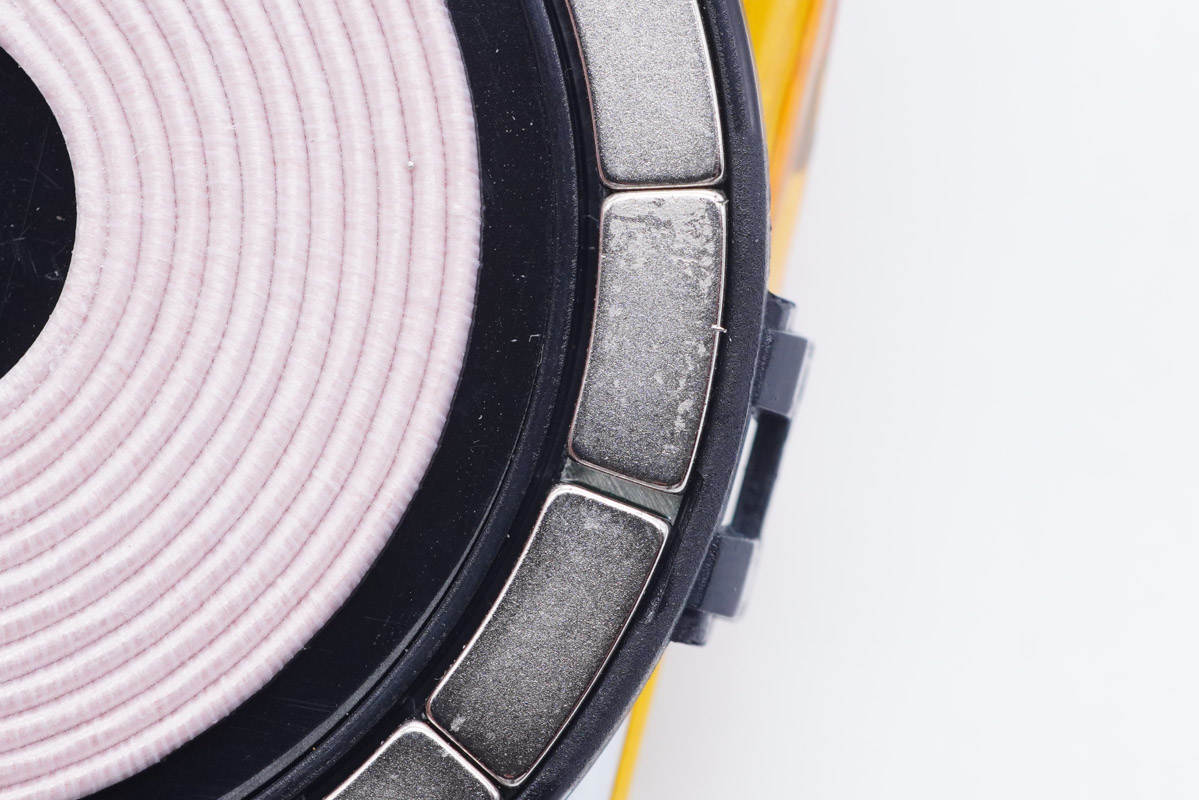

無線充電線圈繞制緊密，小磁鐵也固定得很牢固。

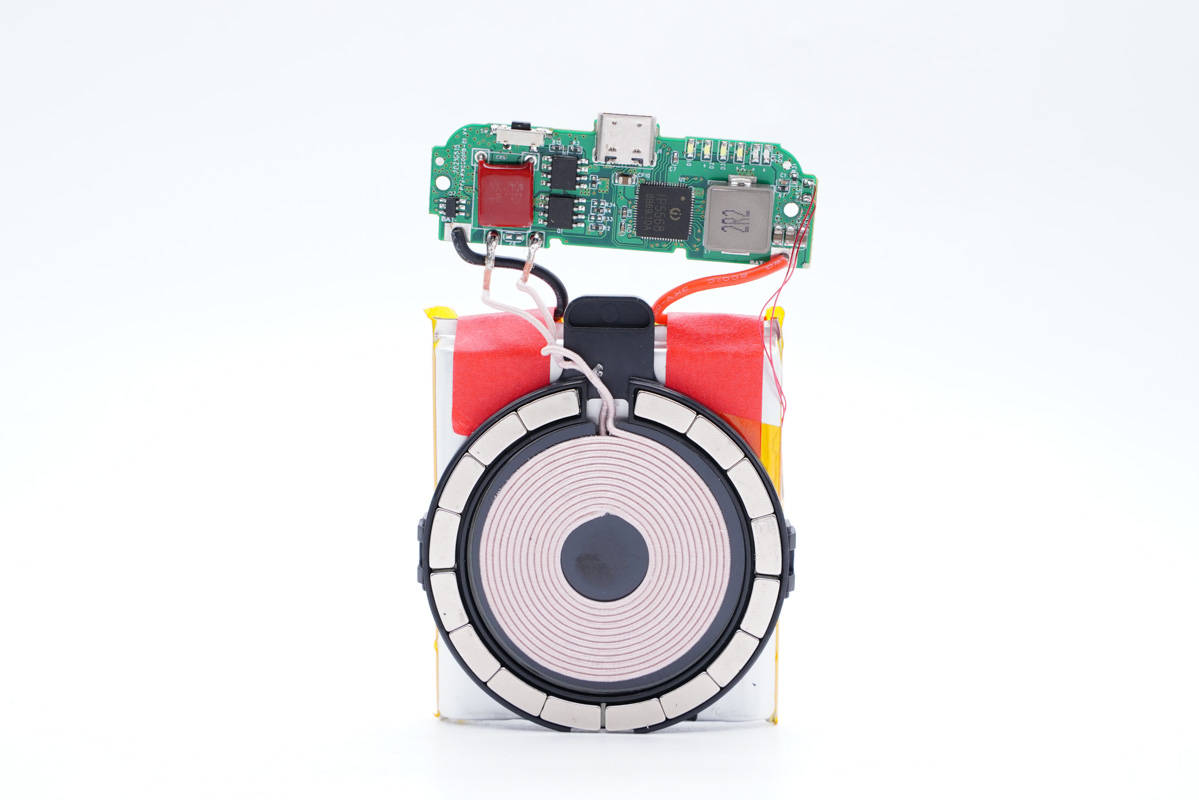

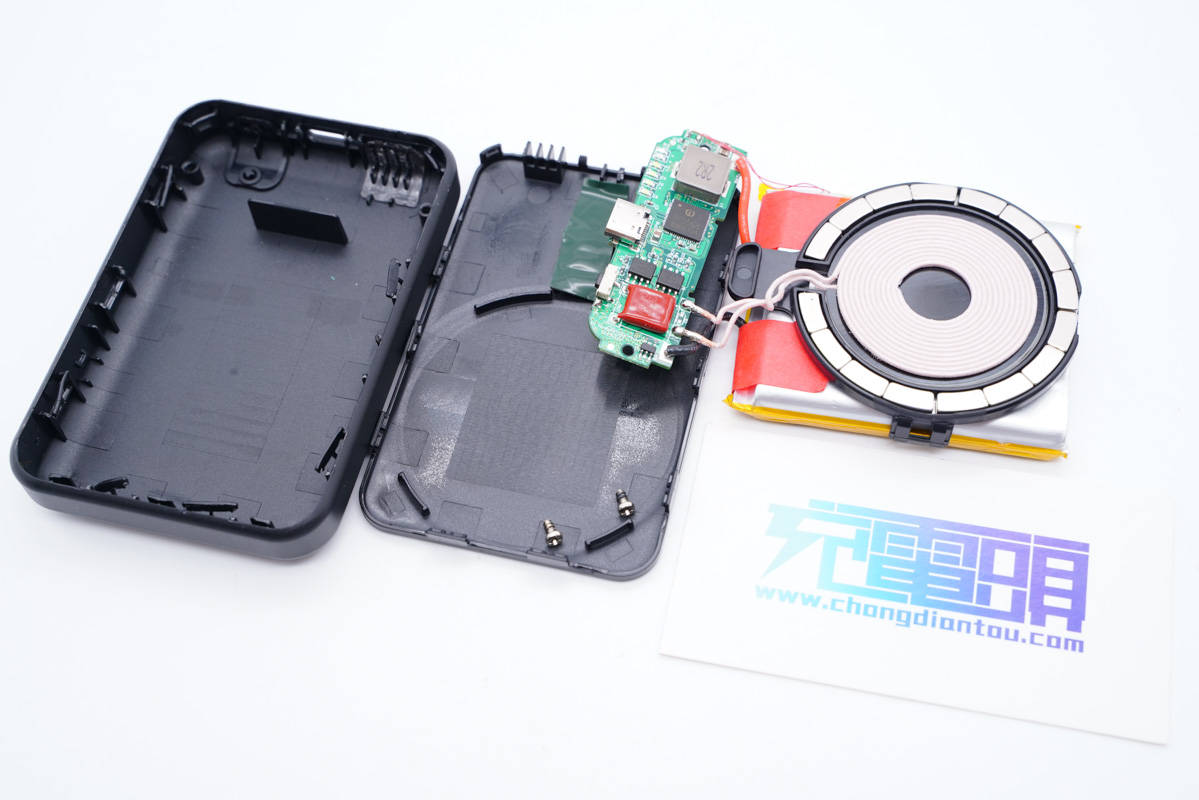

全部拆解完畢，來張全家福。

充電頭網拆解總結

鵬元晟這款無線充移動電源扁平輕巧，邊角圓潤不硌手，磁吸式設計輕松吸附最大的iPhone 12 Pro Max無壓力。配備有LED電量和快充指示燈，觀察充電狀態十分方便。配備的USB-C接口支持QC、FCP、PD3.0、PPS快充協議，兼容性好。產品通過了CE、FCC認證，質量可靠。

充電頭網通過拆解發現，移動電源電路板外圍十分簡潔，通過采用英集芯IP5568高性能高集成電源管理SOC搭配一顆升降壓電感，實現C口雙向快充，以及無線充放電、LED燈顯示等功能，同時英集芯IP5568還是全球首款集成22.5W有線全協議快充移動電源和15W無線快充的單芯片SoC，性能十分強悍。電芯配有鋰電保護電路，熱敏電阻進行溫度監控，此外固定得也很牢固。
