550W的碳化硅電源才賣20多塊，你信么？

近日，充電頭網就從閑魚上購入了一款康舒科技的550W碳化硅服務器電源，總共花了不到30塊，還包郵。要知道，康舒科技那可是業內響當當?shù)碾娫创髲S，而且這款電源還采用了第三代半導體材料SiC碳化硅，效率可達到94%以上。這價格相對于整機的配置而言，簡直就是白送。

當然，這類電源是由一些品牌服務器淘汰下來的，啟動起來比較困難，所以對一般消費者的用處不大，只有一部分電子工程師或是資深玩家會拿這種電源進行DIY二次改造。

服務器電源的輸出在12V左右，如果按照最簡單的改造方式，每一路加一顆降壓芯片，則至少可以DIY出25個20W PD快充，并且支持所有接口同時快充輸出，效率均可輕松達到90%以上。

當然，今天充電頭網要跟大家分享的不是如何改造這款電源，而是要把它拆開，看看550W碳化硅電源里面的架構、做工和用料到底怎么樣？

一、康舒550W電源外觀

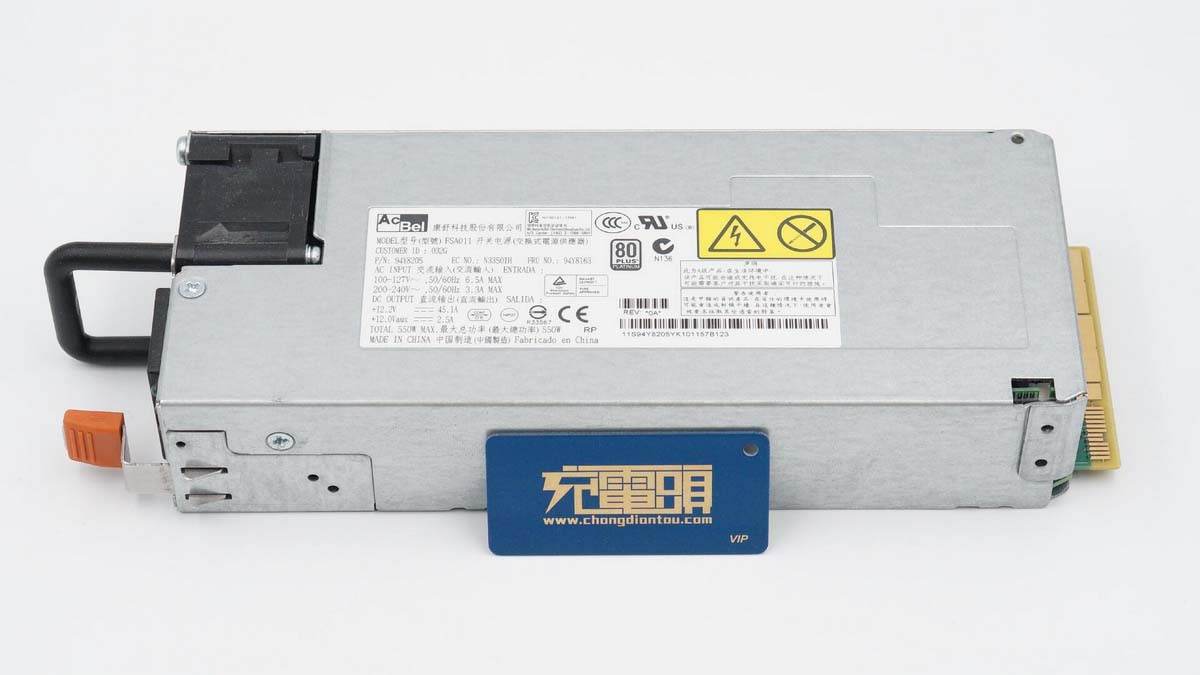

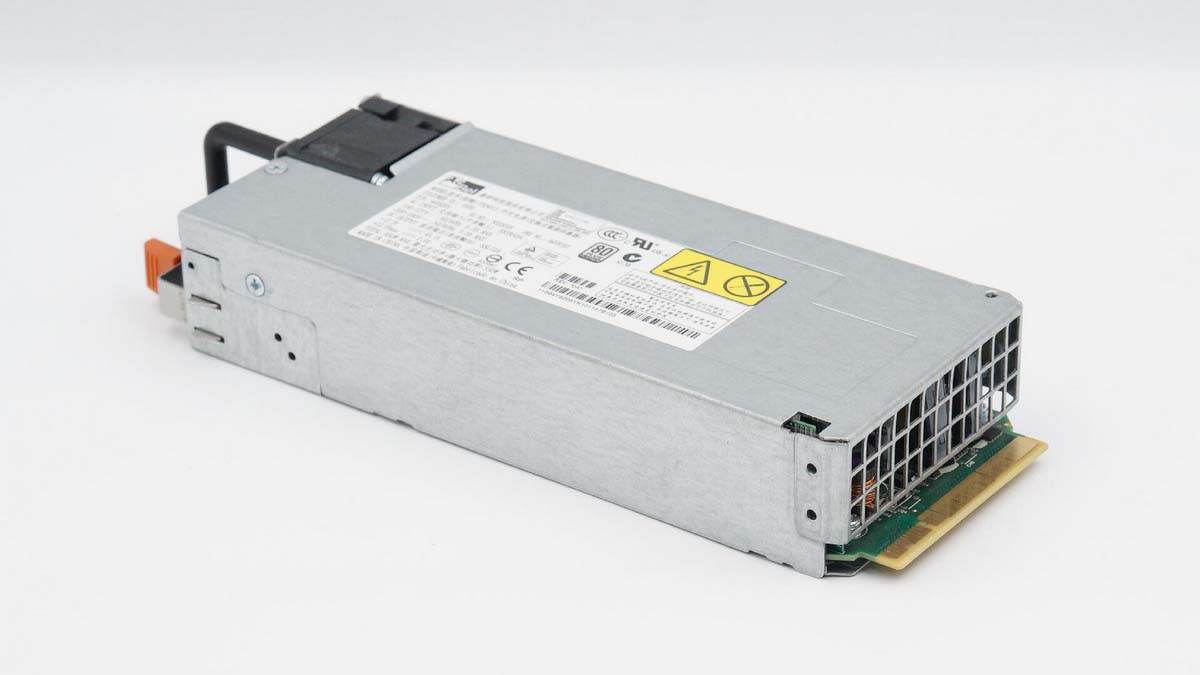

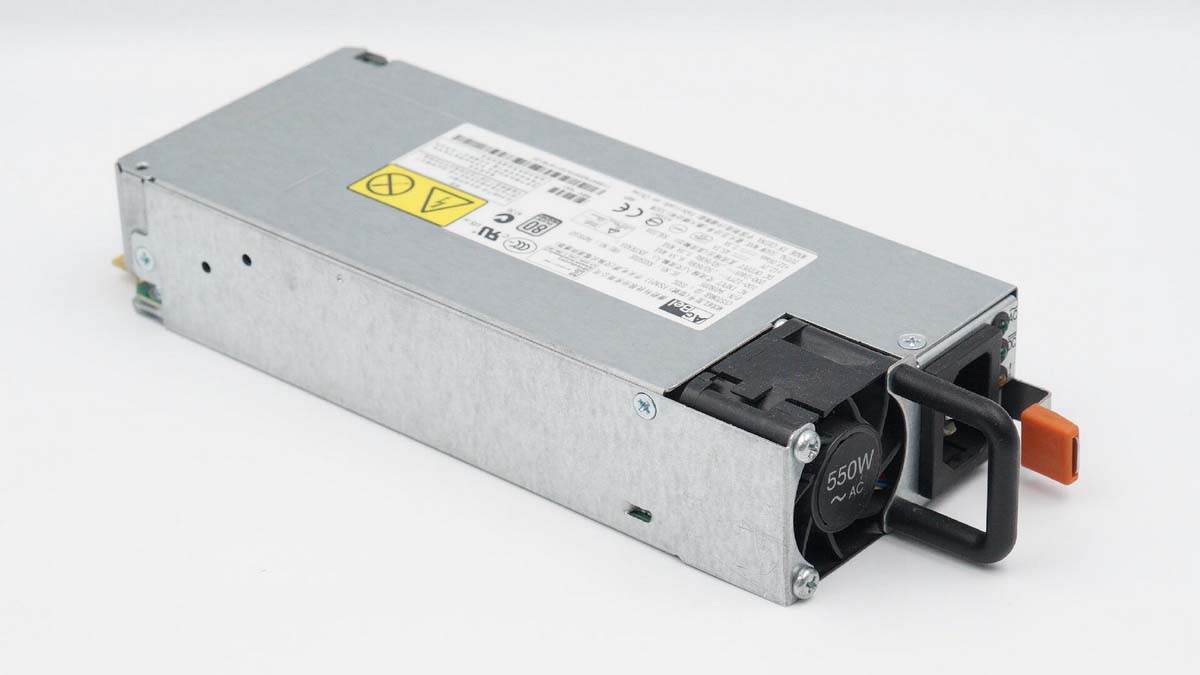

康舒科技這款550W服務器電源采用電鍍金屬外殼設計，加強散熱和保護性，另外采用螺絲封裝固定，尾部采用線路板金手指輸出。

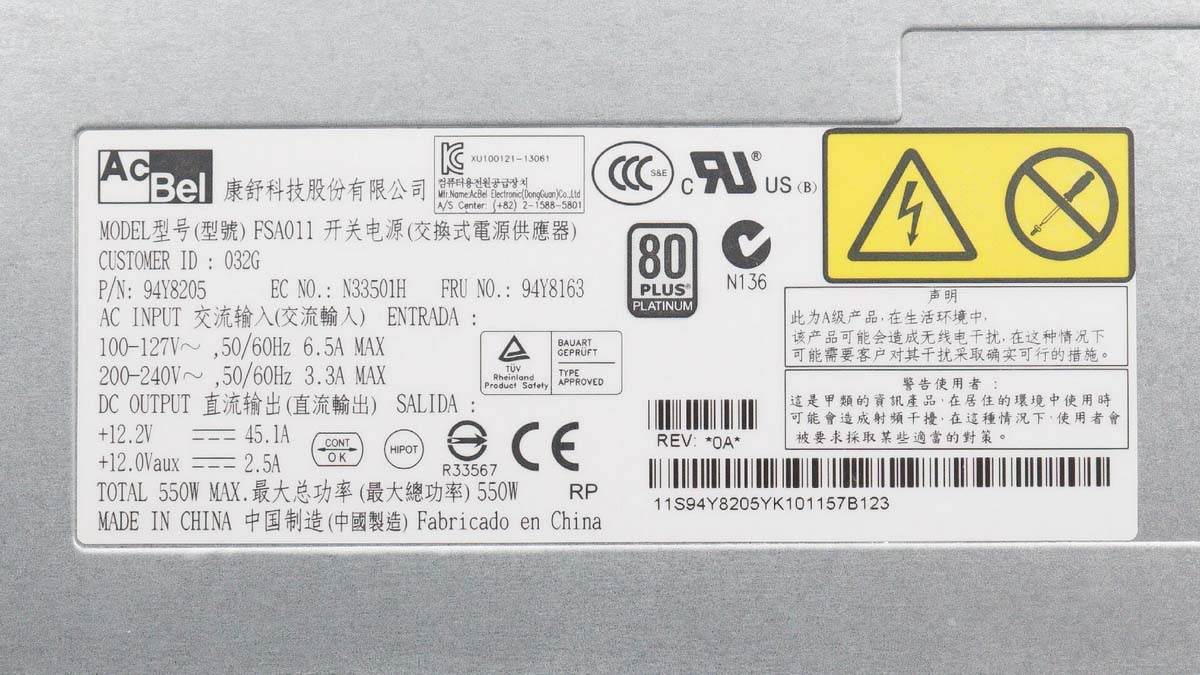

機身正面貼有電源銘牌貼紙

型號：FSA011

AC輸入：

100-127V~50/60HZ 6.5A

200-240V~50/60HZ 3.3A

DC輸出：

+12.2V/45.1A

+12Vaux/2.5A

最大總功率：550W

康舒科技股份有限公司制造，產品已經通過了CCC、KC、CE認證。

電源一端設有供電插口和散熱風扇。

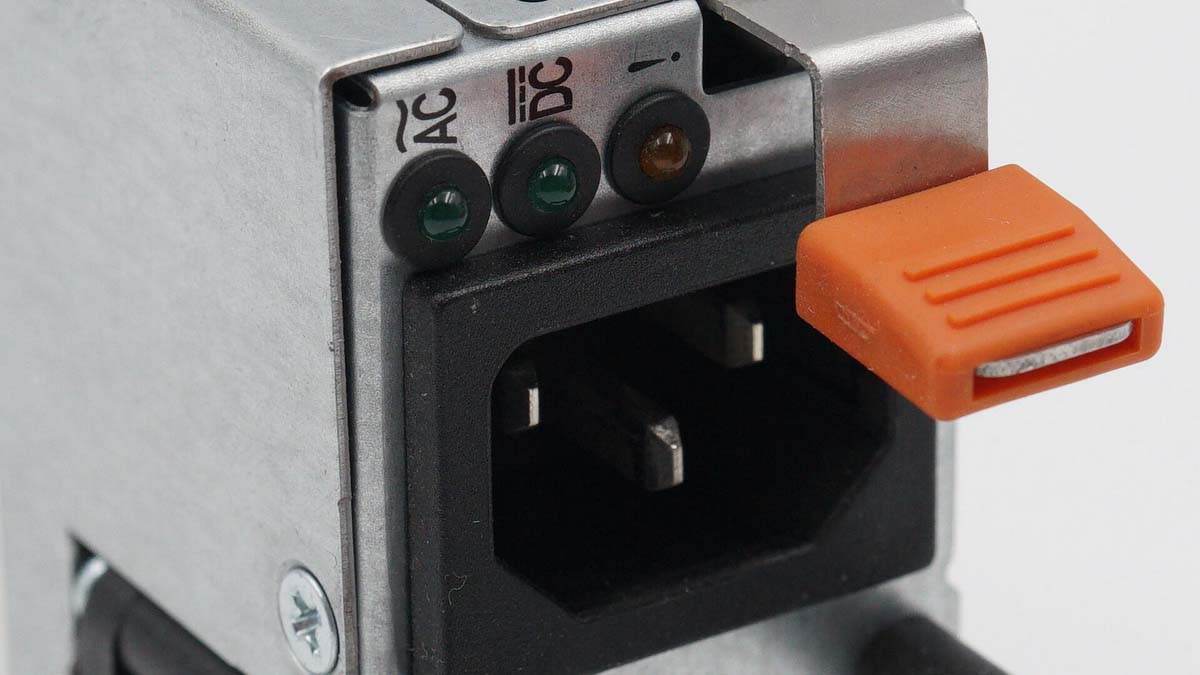

輸入接口為三插品字接口，接口上方為指示燈和故障燈，直觀了解運行狀態。

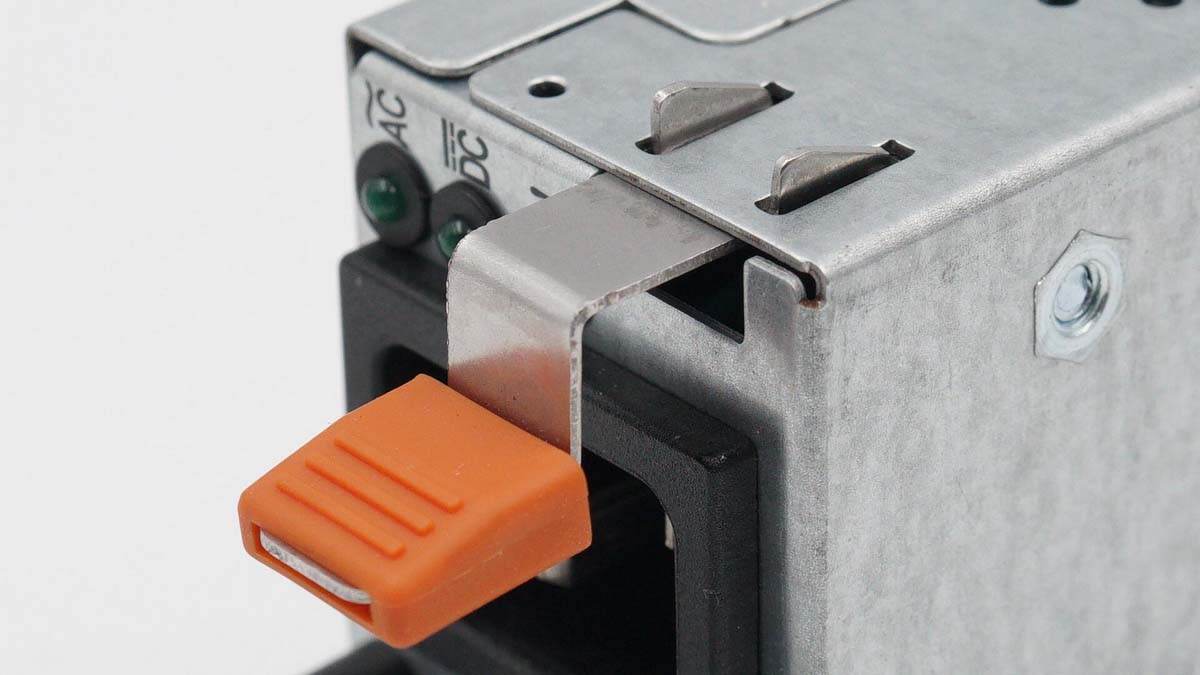

用于快拆的卡扣，按下即可從服務器中拉出電源。

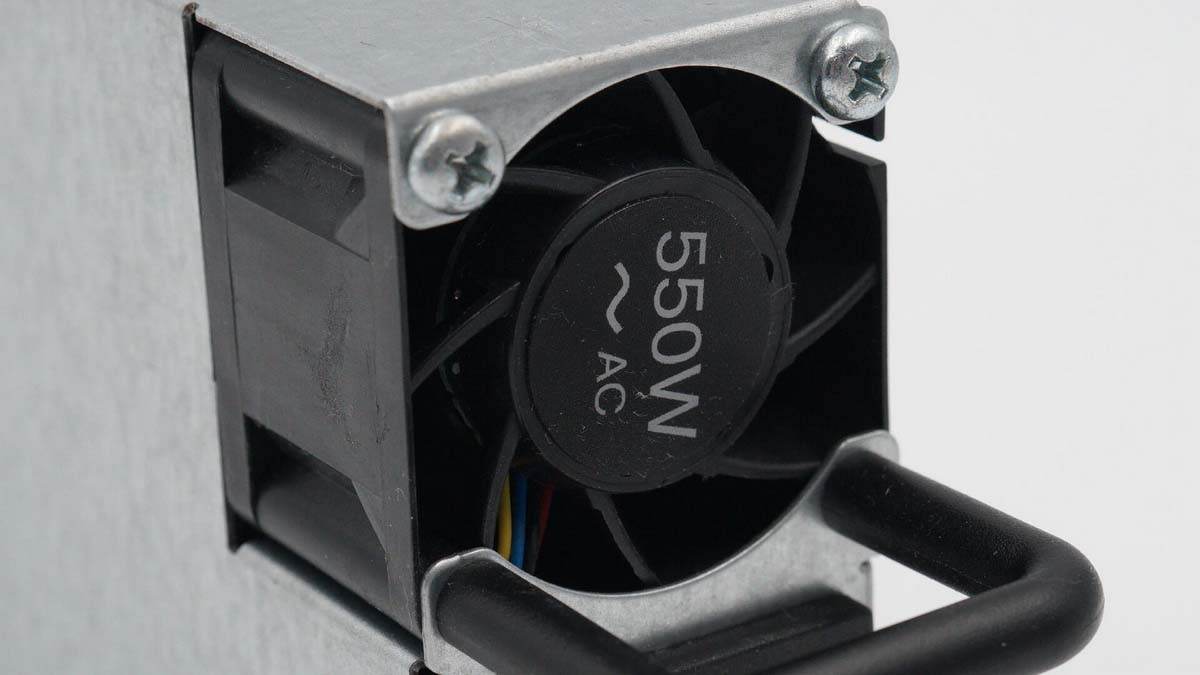

散熱風扇特寫，帶有擾流板，貼有電源功率標簽。

另一端設有散熱窗口，用于進氣。

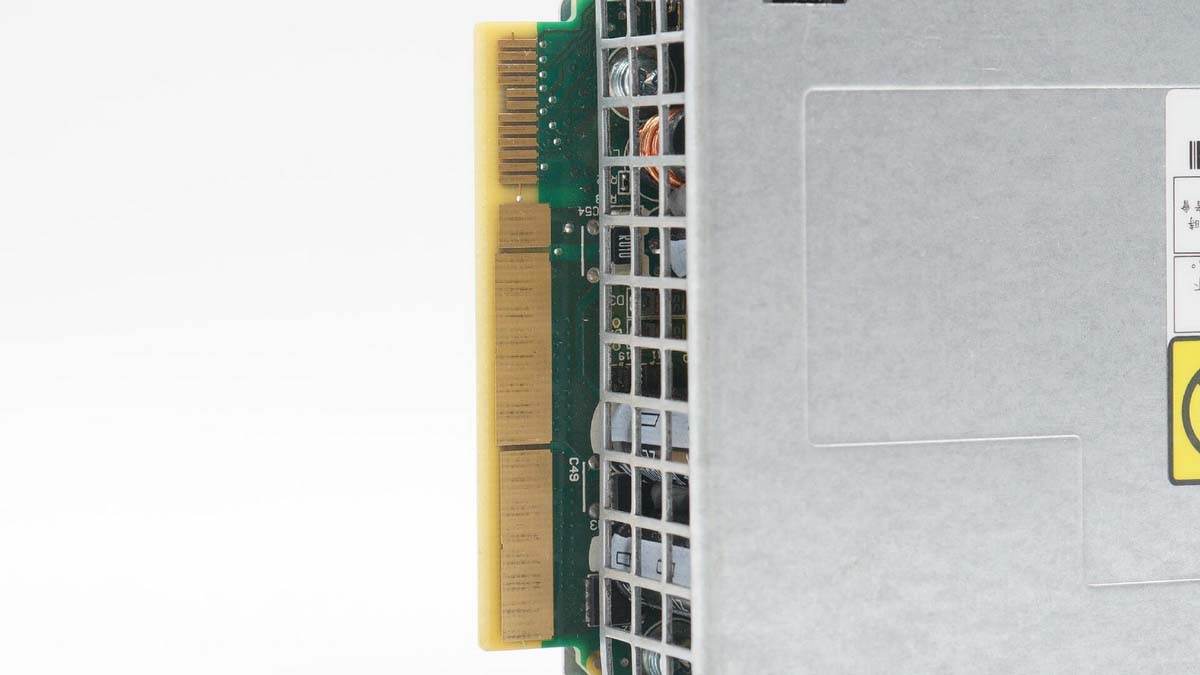

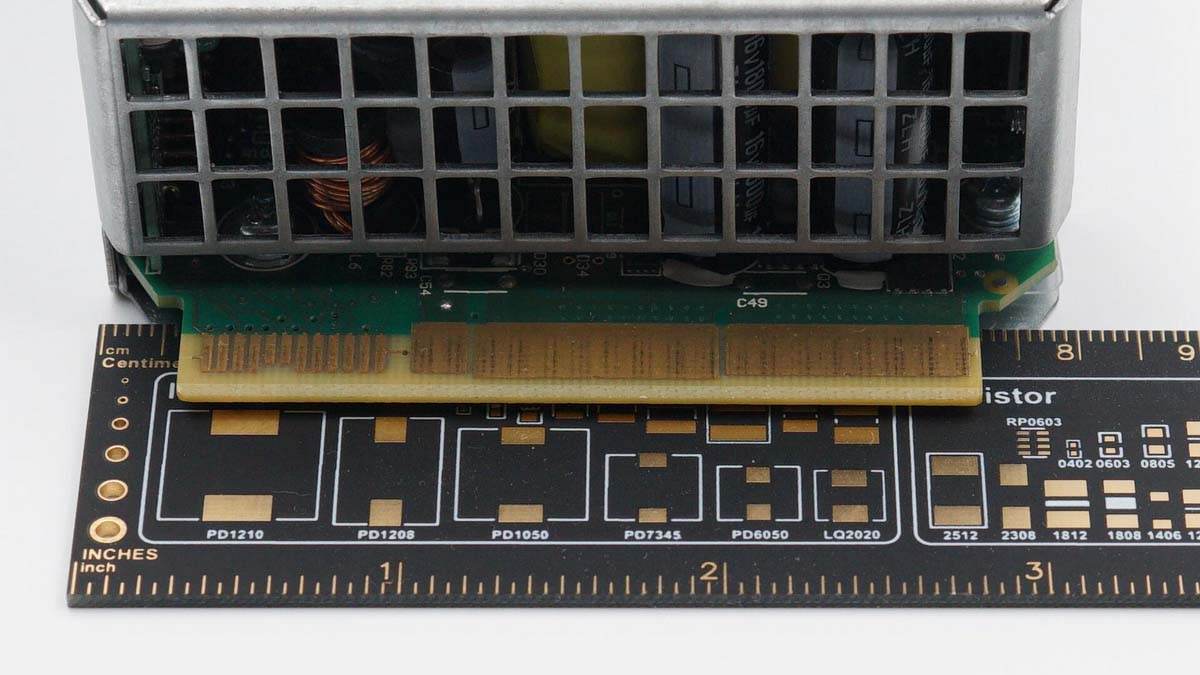

輸出端是PCB金手指直插設計。

測得電源長度約為23cm。

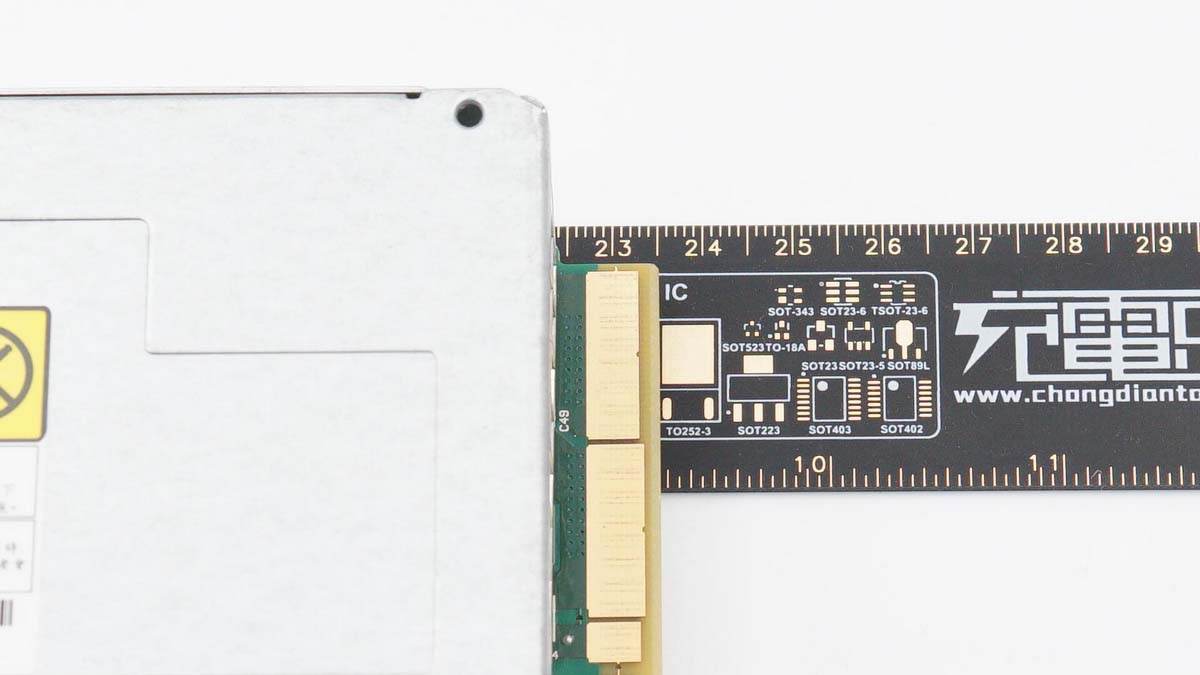

寬度約為8cm。

厚度3.7cm。

二、康舒550W電源拆解

拆掉螺絲即可將金屬殼打開，十分輕松。

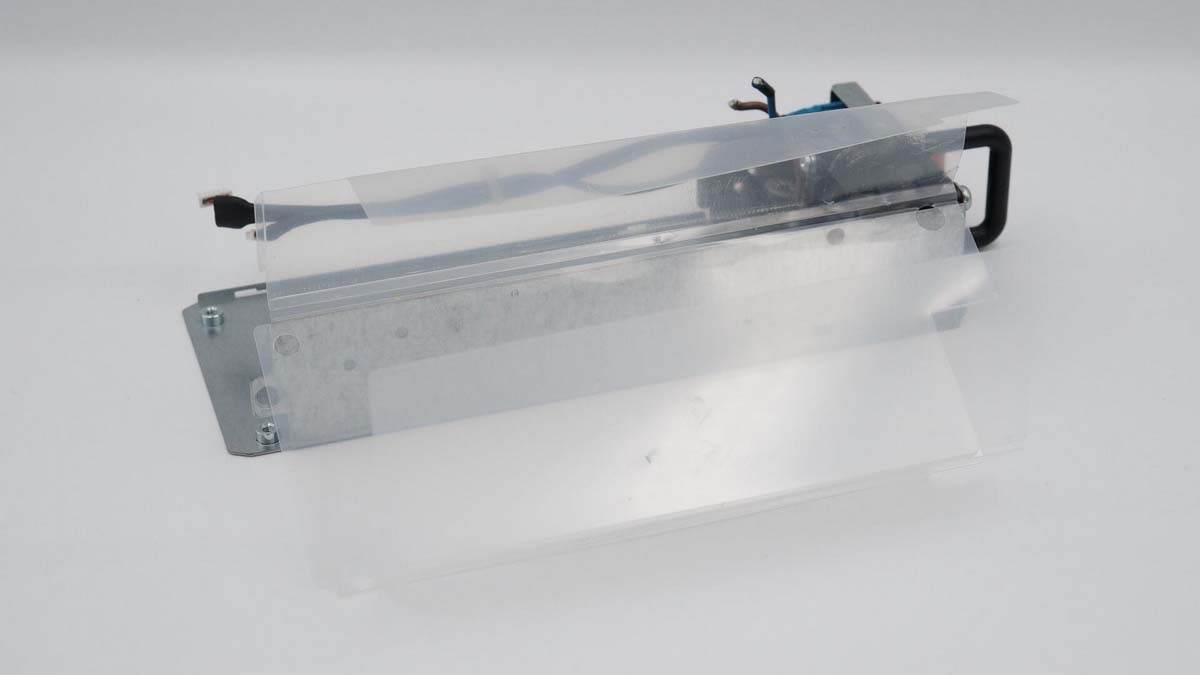

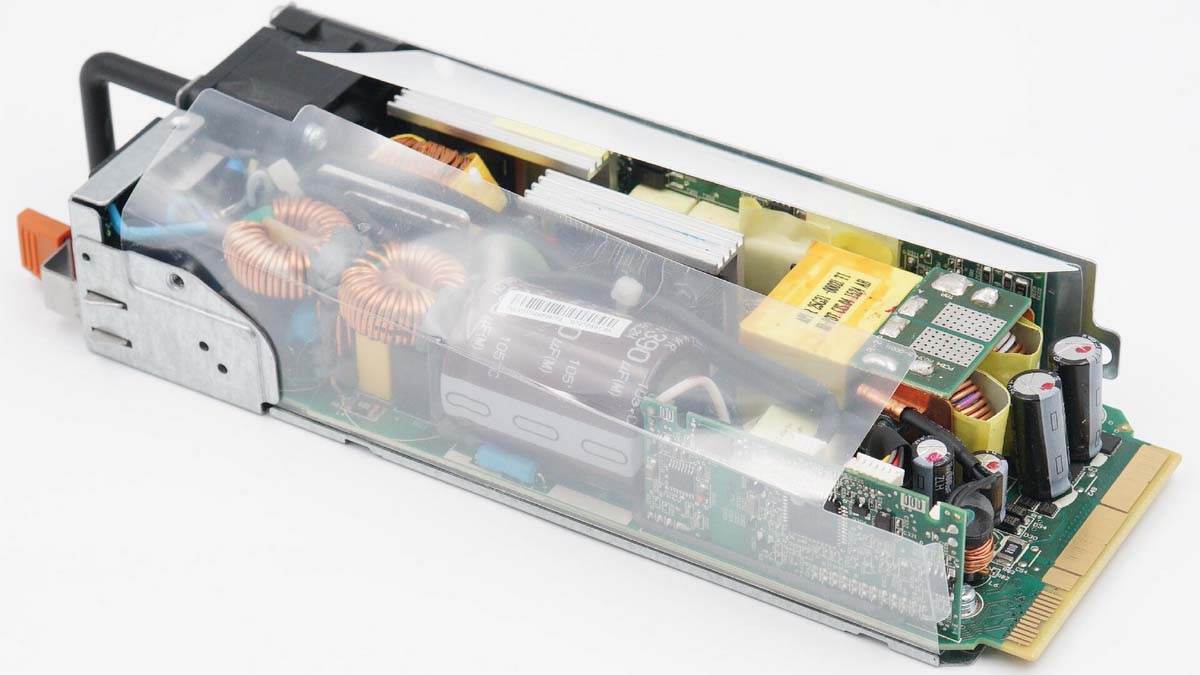

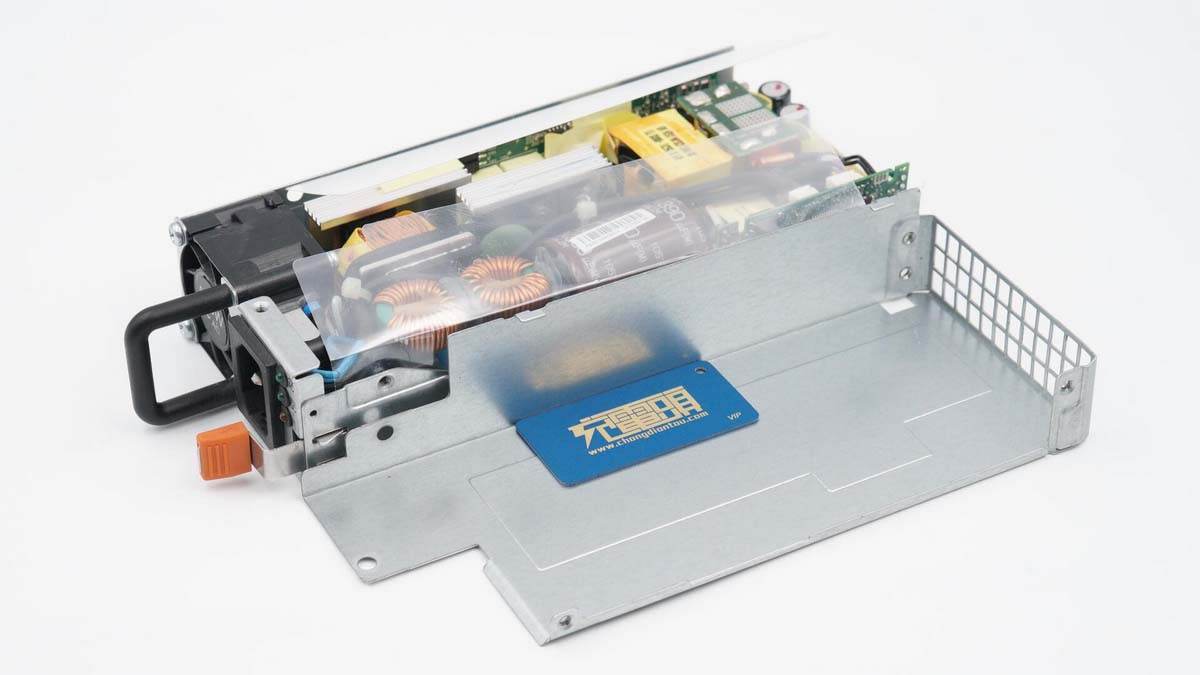

由于采用的是金屬外殼，內部PCBA模塊還包裹一層透明塑料進行隔離。

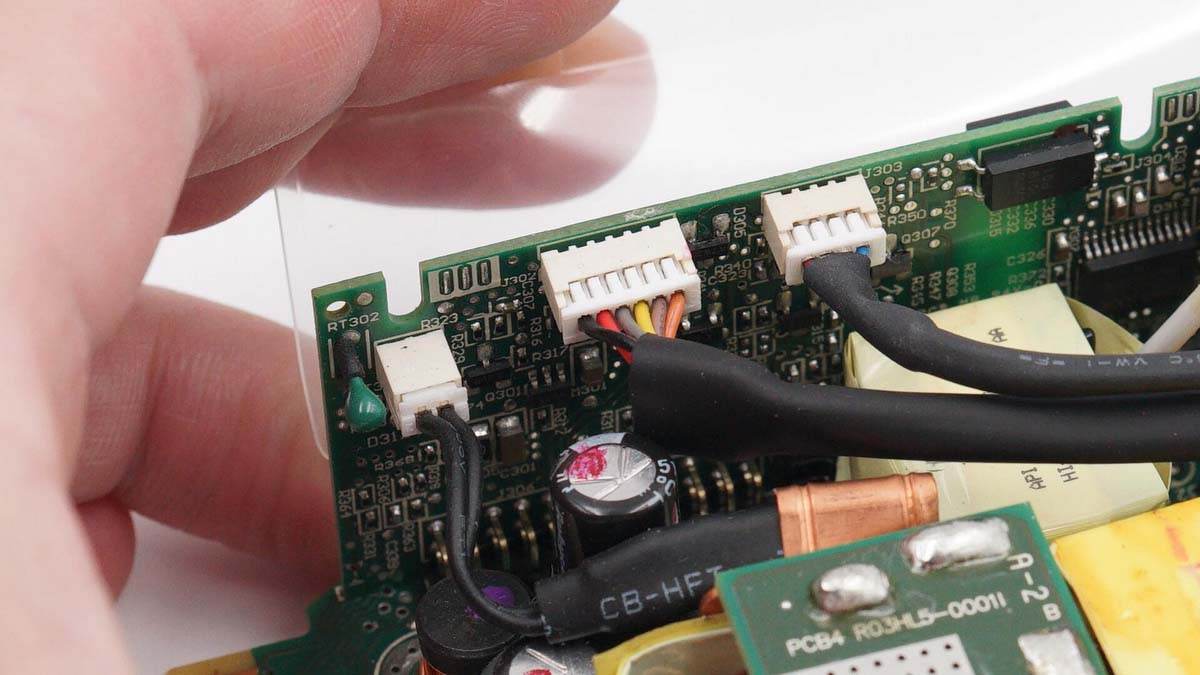

輸出端一側小板上連接有三組導線，線纜插拔式設計，并外套絕緣管保護。

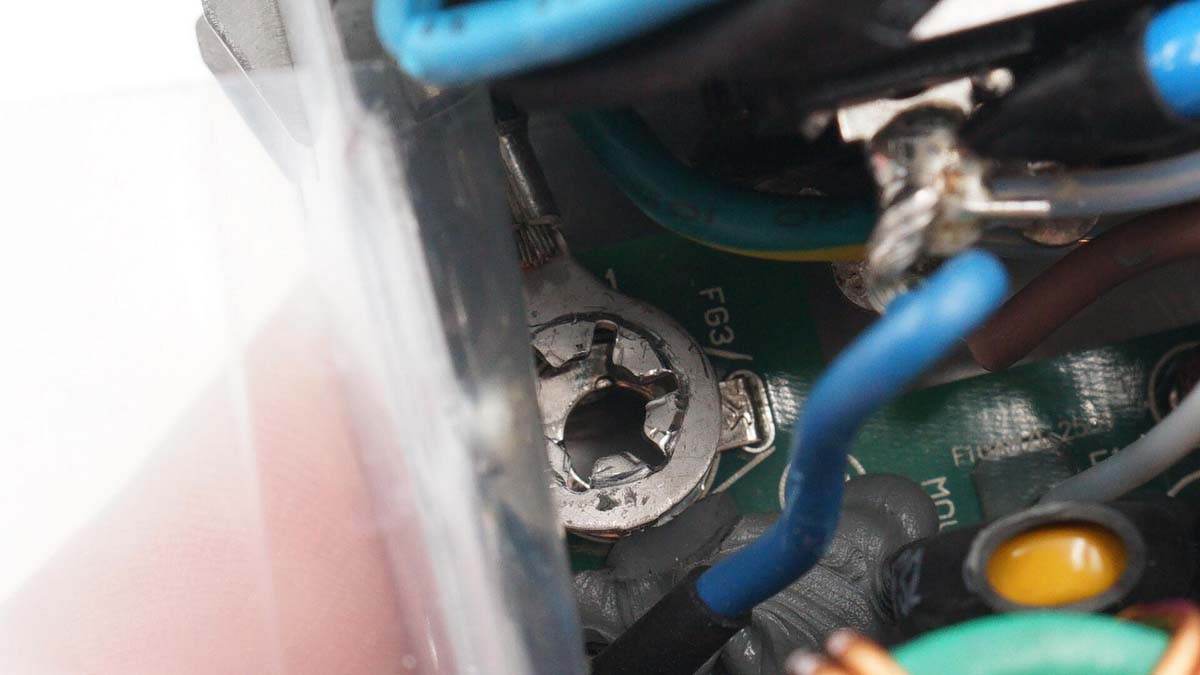

地線連接PCB板一端。

將PCBA模塊拆掉。

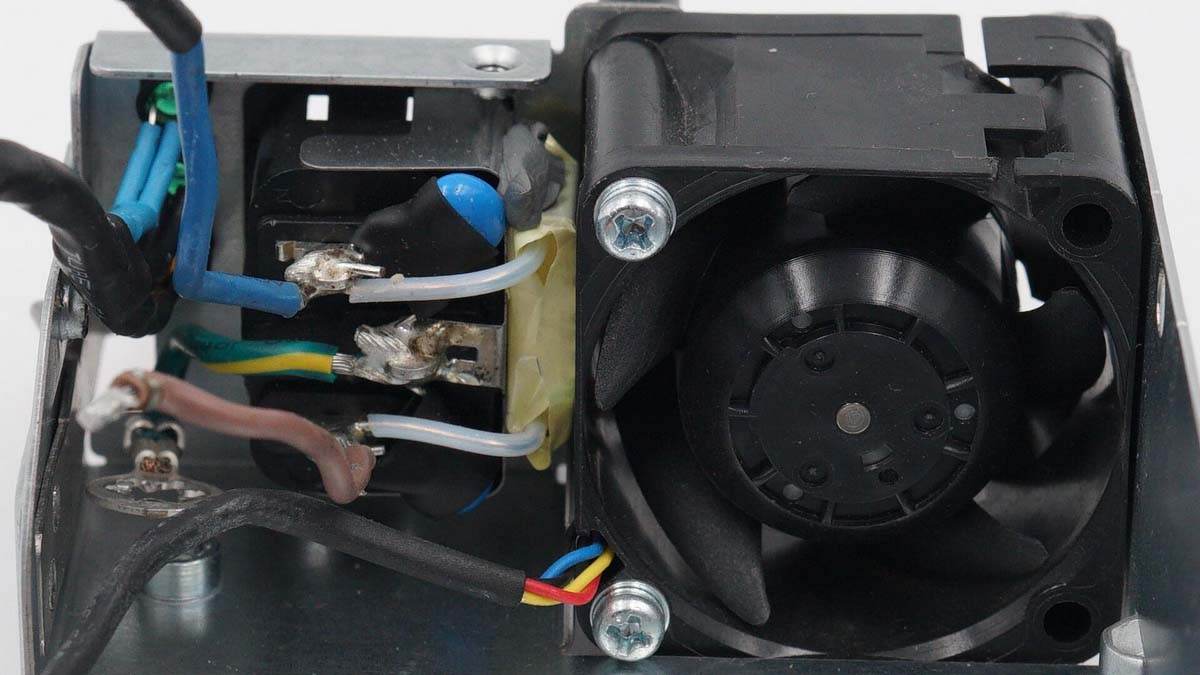

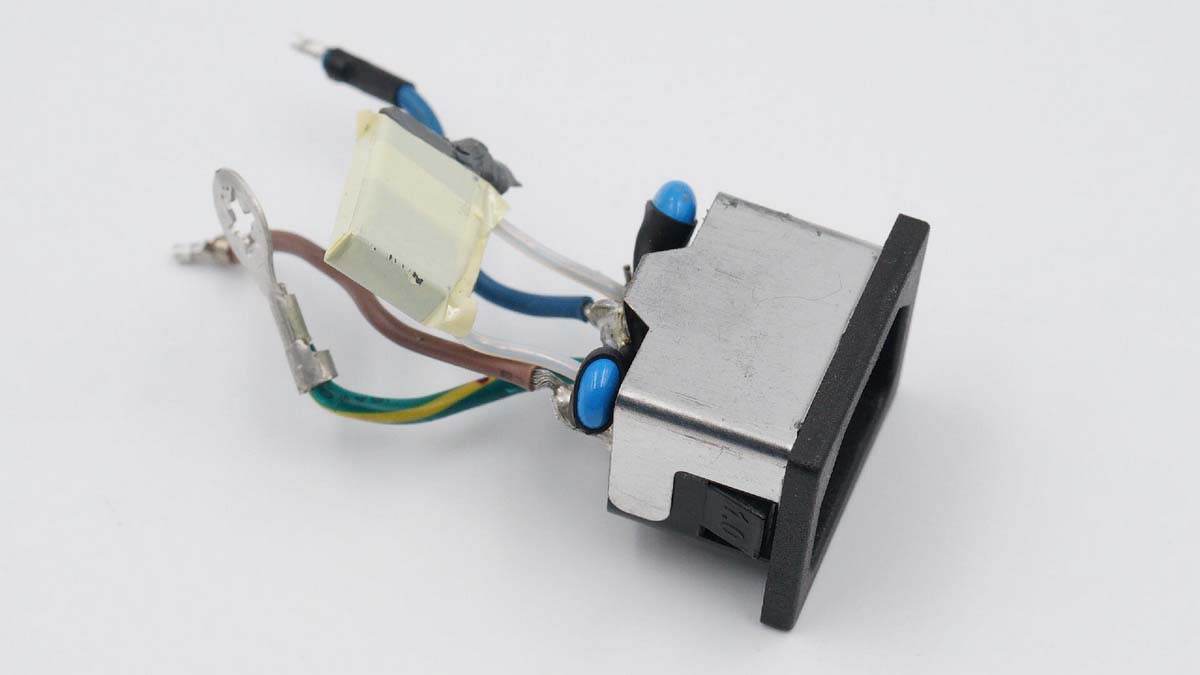

輸入母座與風扇間是一顆X電容，包裹絕緣膠帶。同時母座火線/零線和地線間均焊接有Y電容，Y電容外套絕緣管保護。

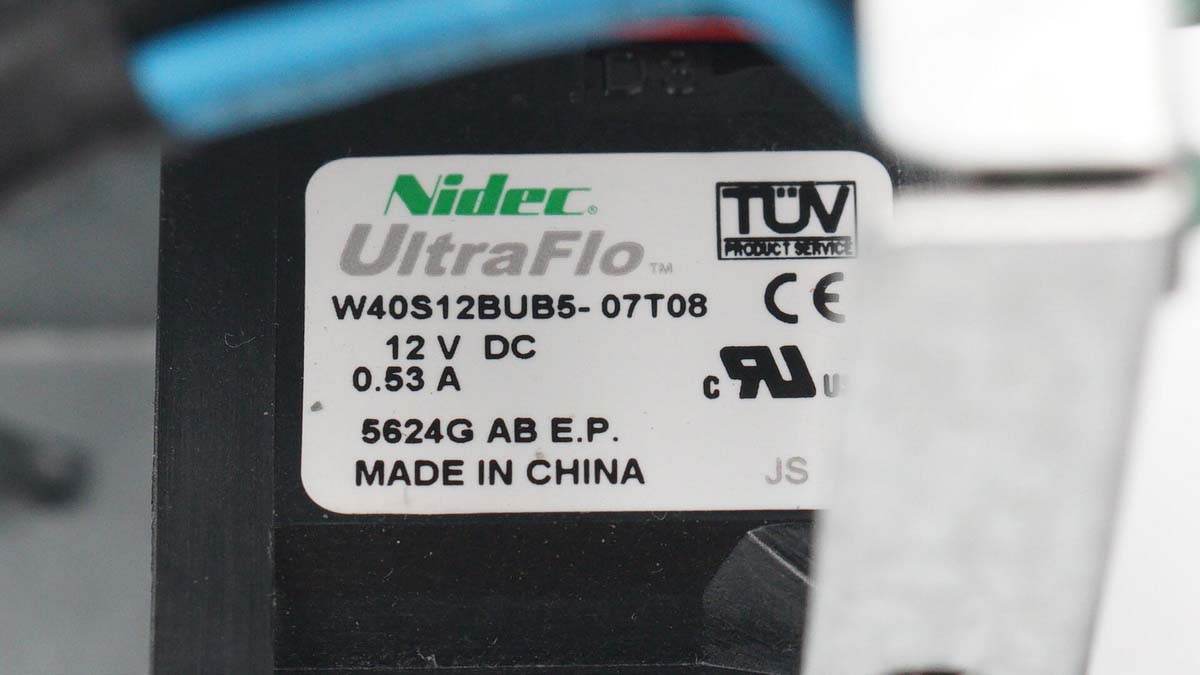

風扇是Nidec品牌，支持12V0.53A輸入，通過了TUV、CE認證。

母座還套有一塊金屬片。

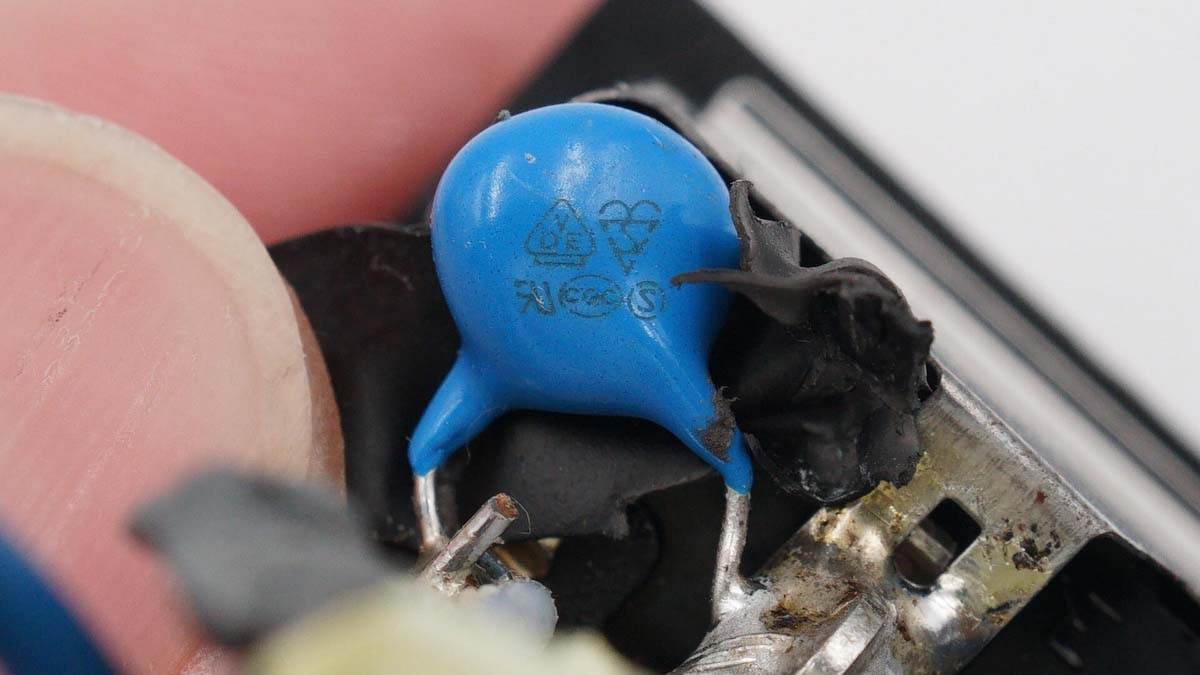

Y電容特寫。

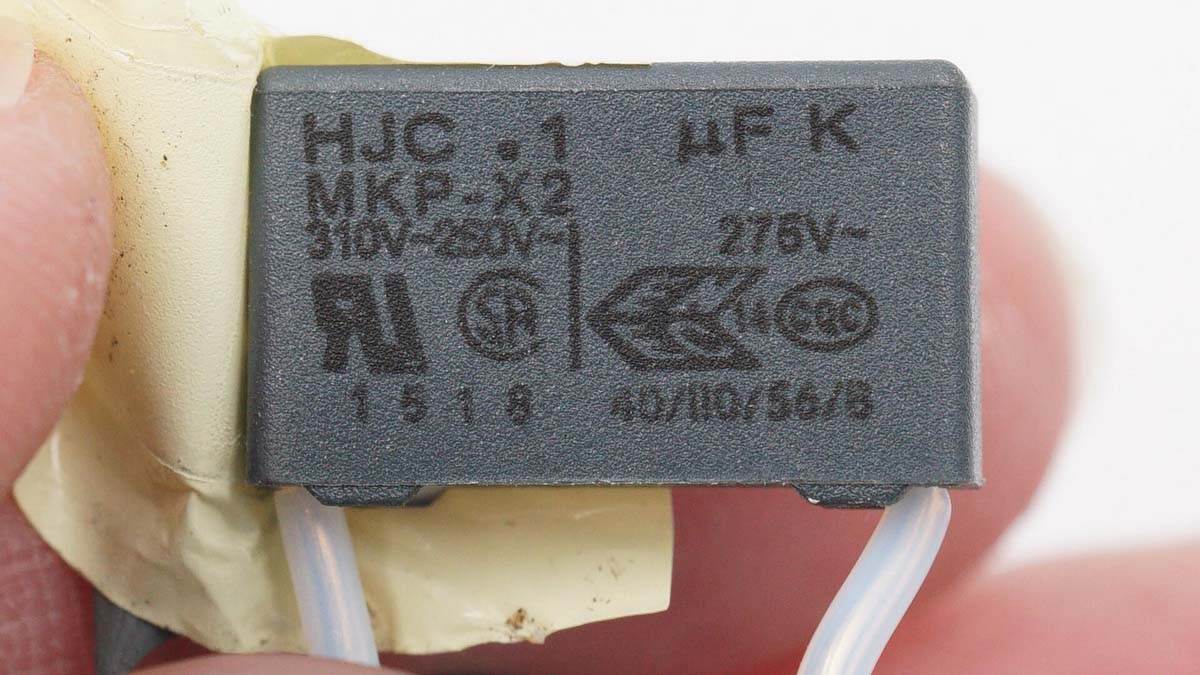

膠帶包裹的器件是安規X電容，容量0.1μF。

電源輸入端電感、電容等器件打膠固定，高壓濾波電解電容橫置，整流橋、MOS管配有專門的散熱片。

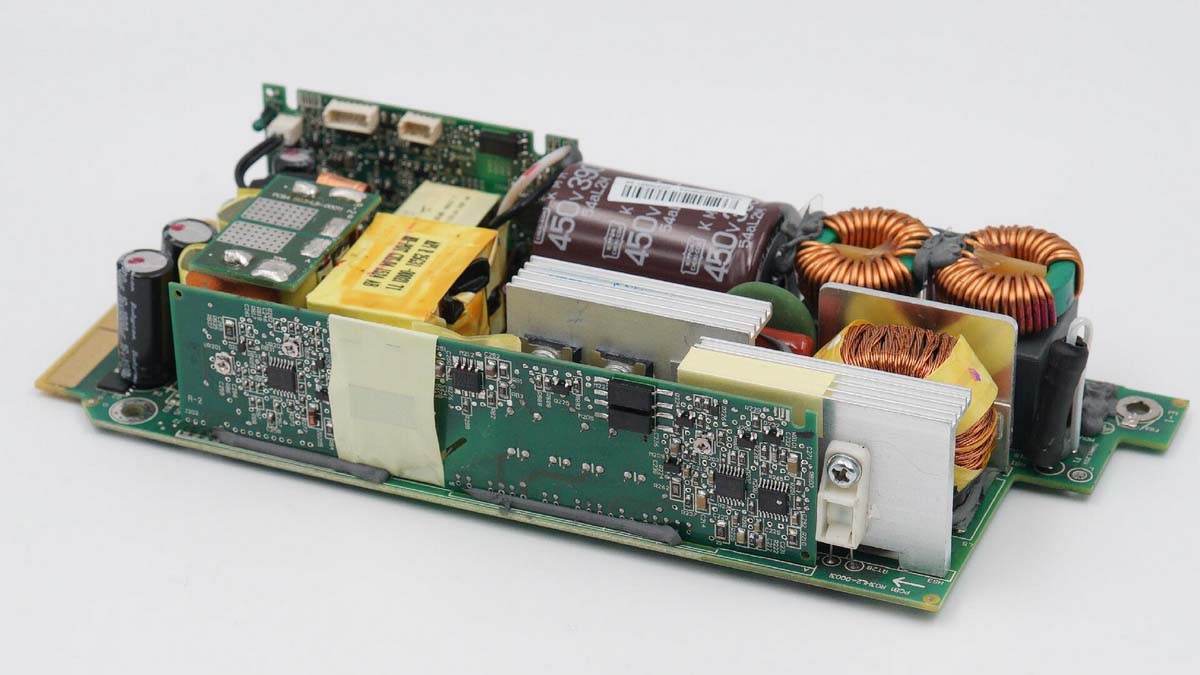

另一側還垂直焊接一塊小板。

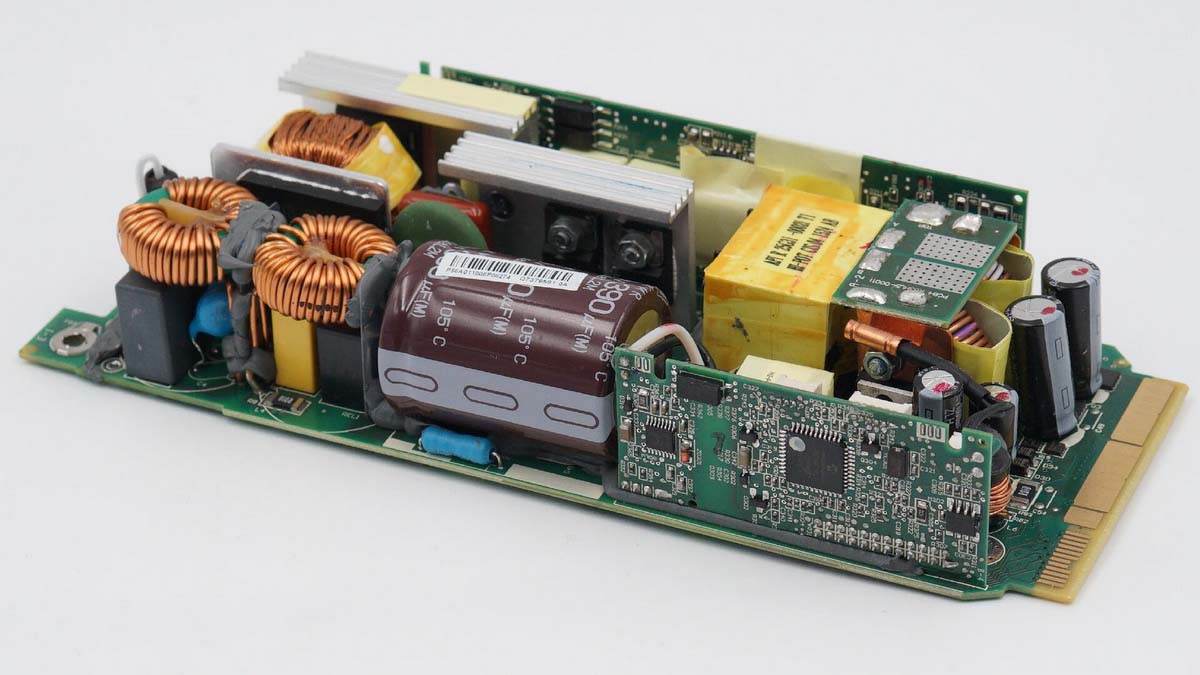

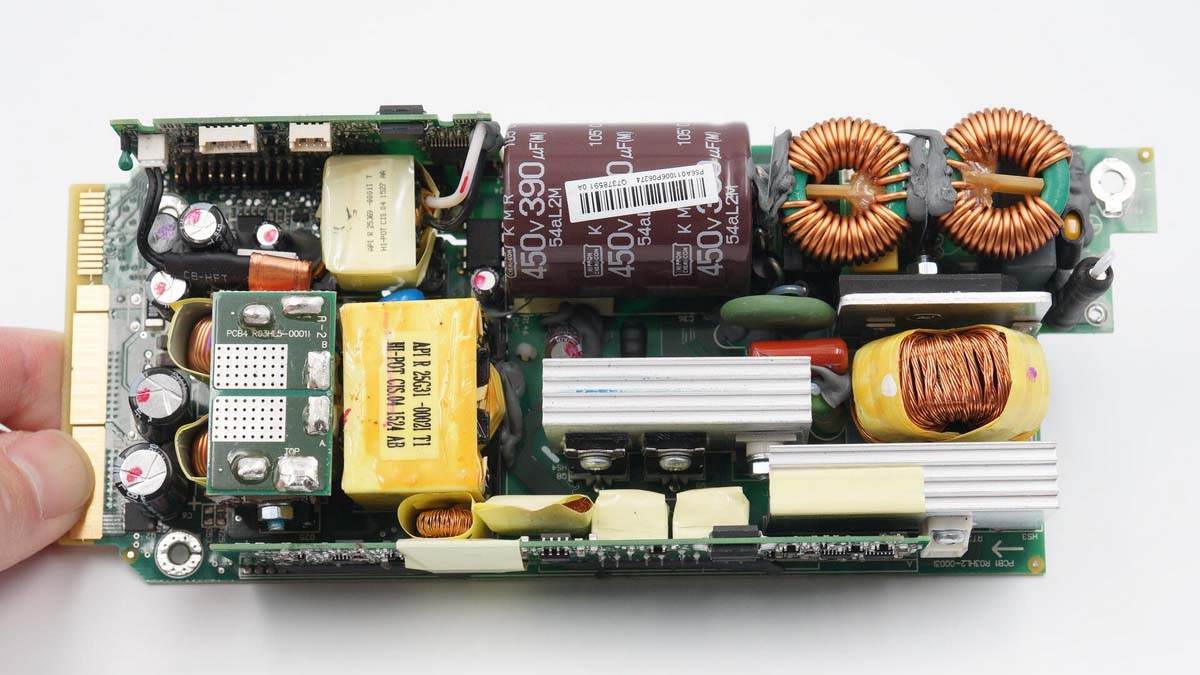

主板正面一覽。

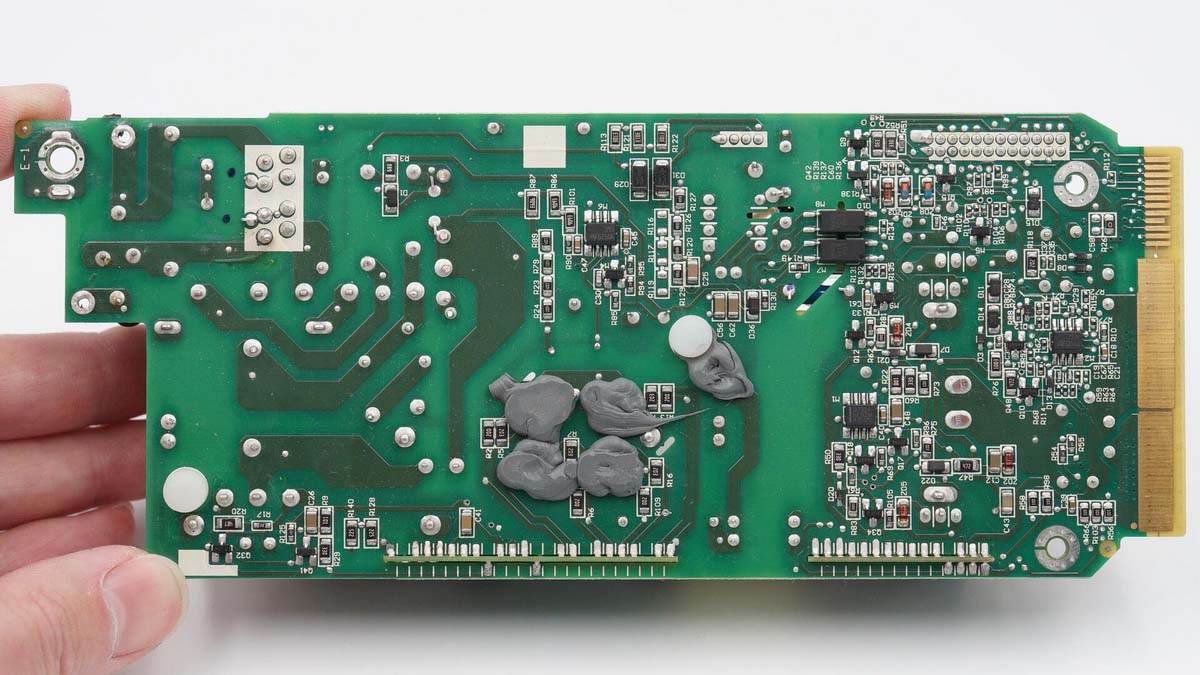

板子背面，初級側看上去相當精簡，移相全橋開關管焊點打上四坨導熱膠，初級次級分界明顯。

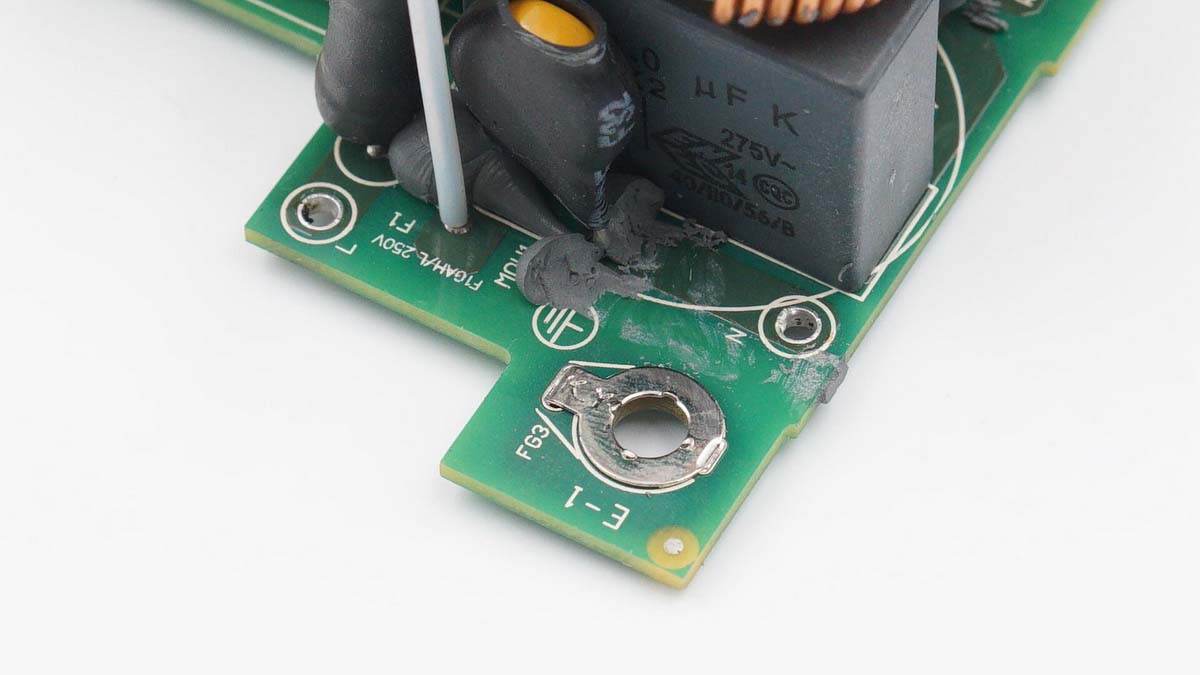

主板輸入端固定有一個金屬片，幫助地線接地。

保險絲外套絕緣管保護。

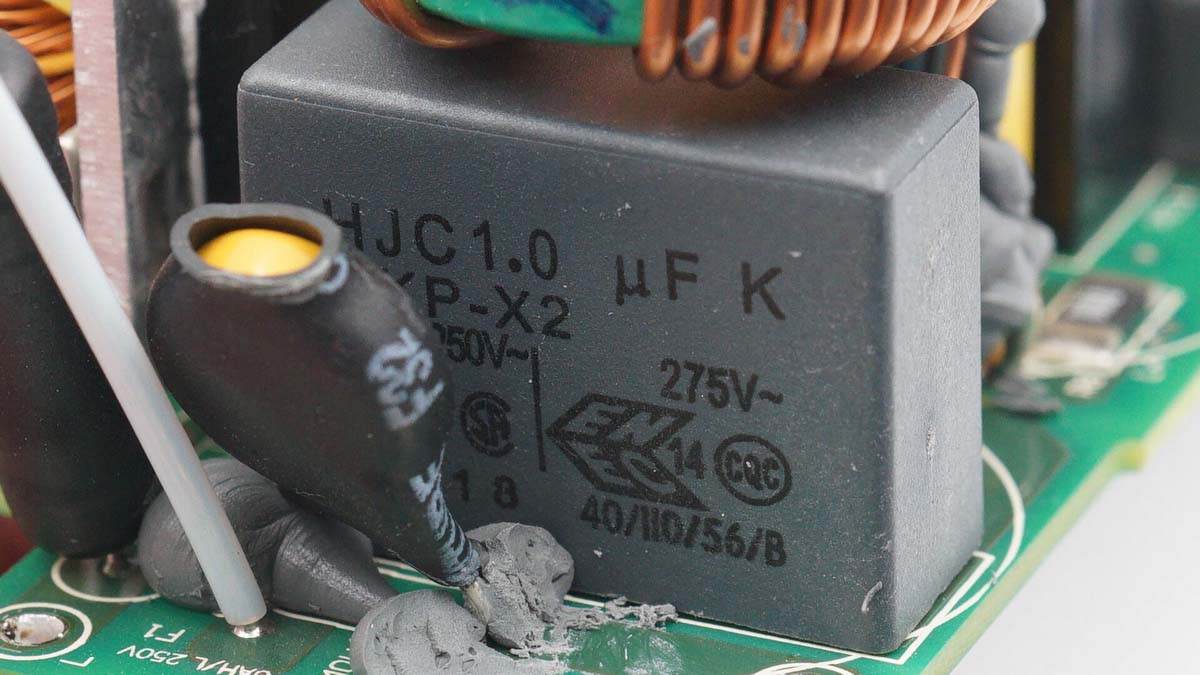

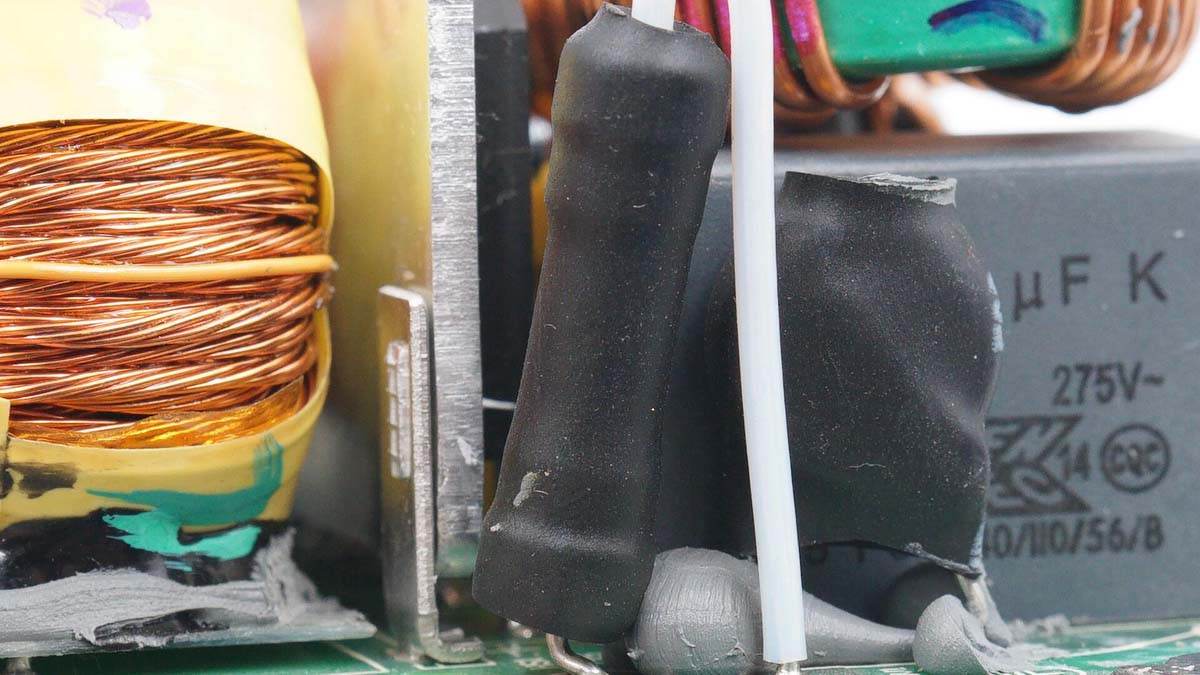

旁邊壓敏電阻也是采用絕緣管保護，安規X電容容量1μF。

另一側還有Y電容、黃色安規電容以及一個繼電器。

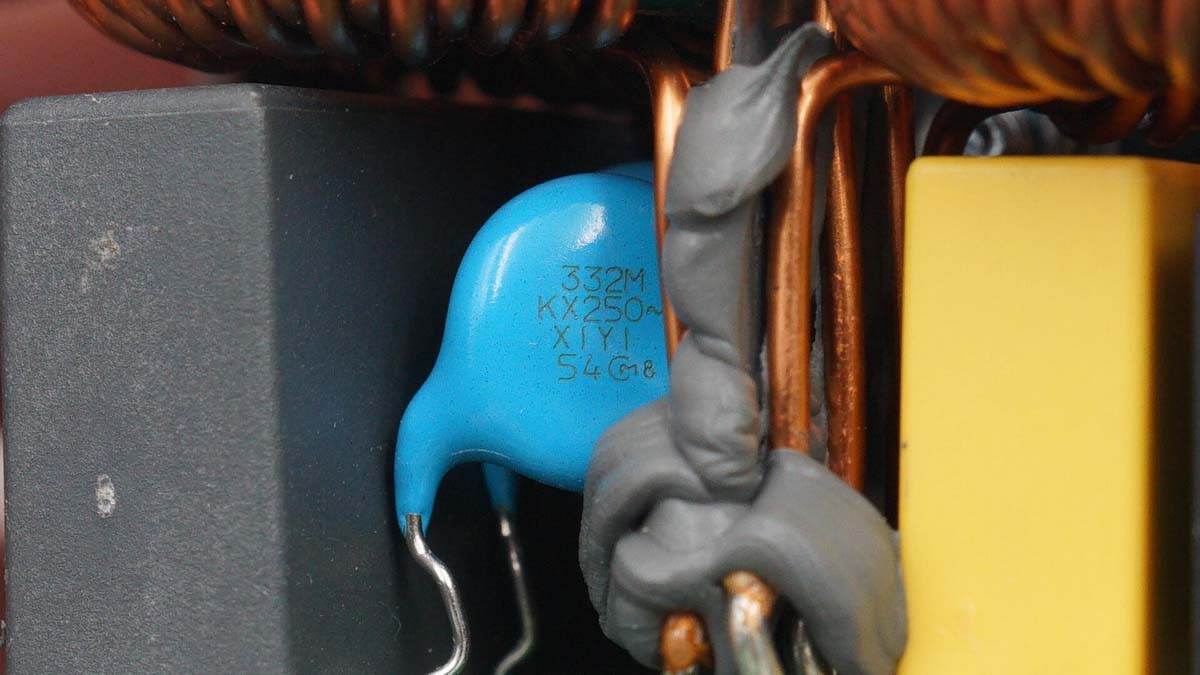

Y電容特寫。

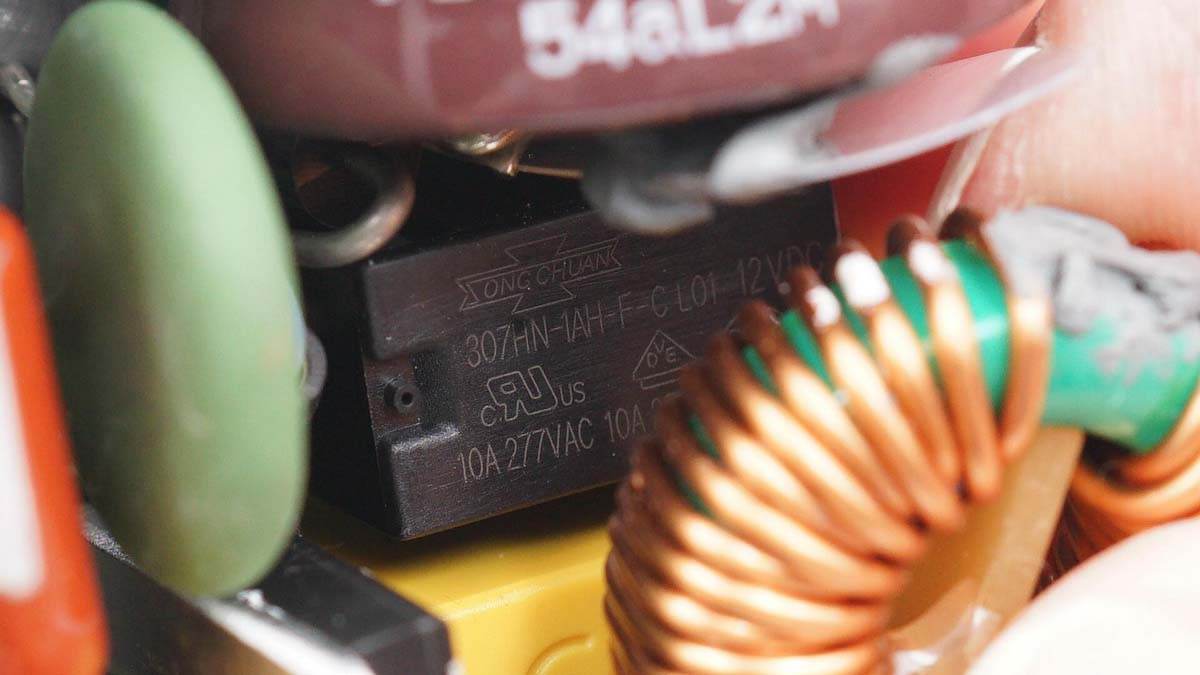

黑色器件是一顆用于短路NTC熱敏電阻的繼電器，來自松川，觸點容量10A 277VAC。

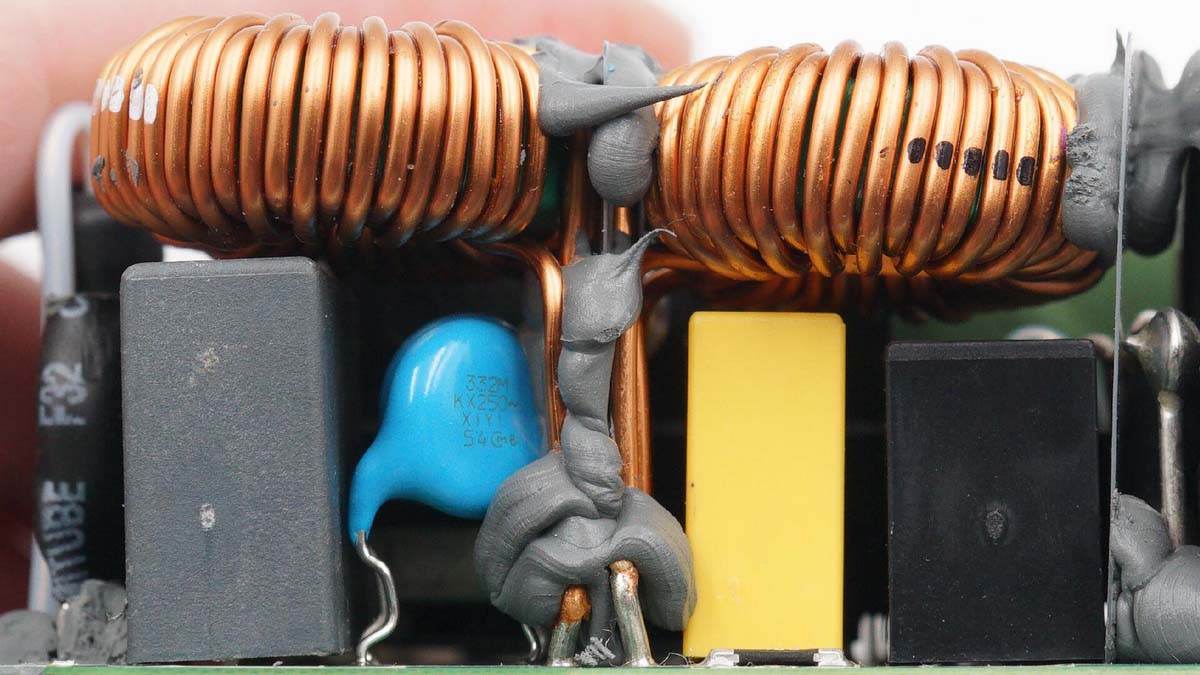

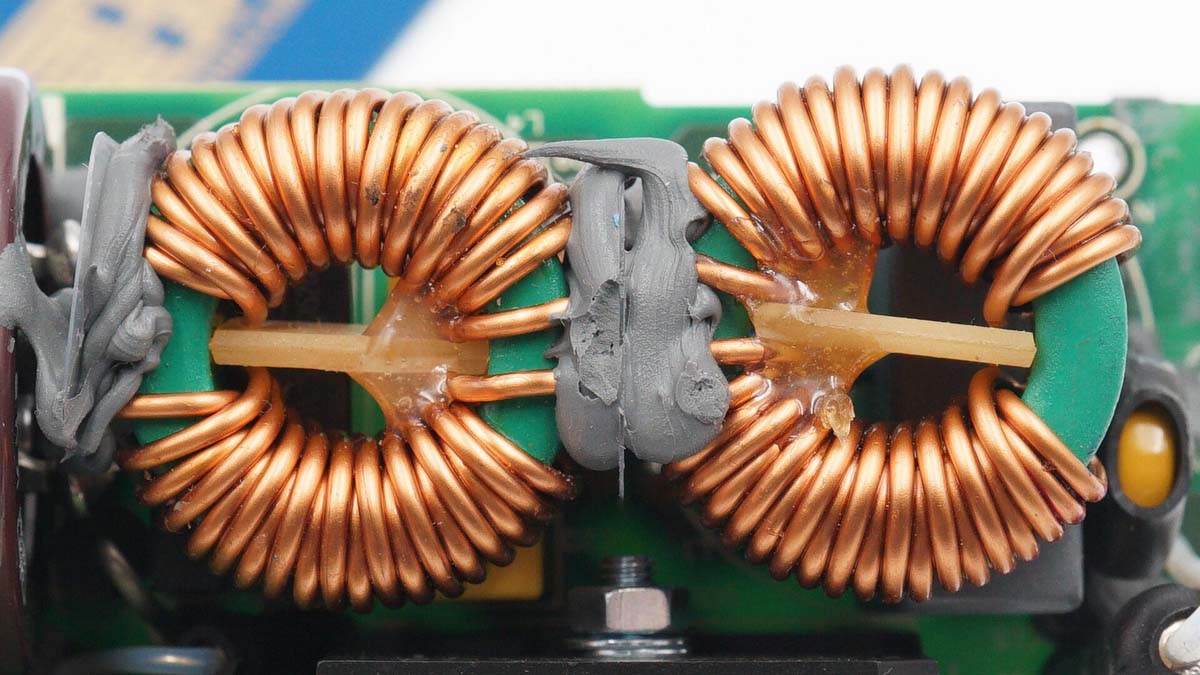

頂部有兩顆共模電感，涂導熱膠固定。

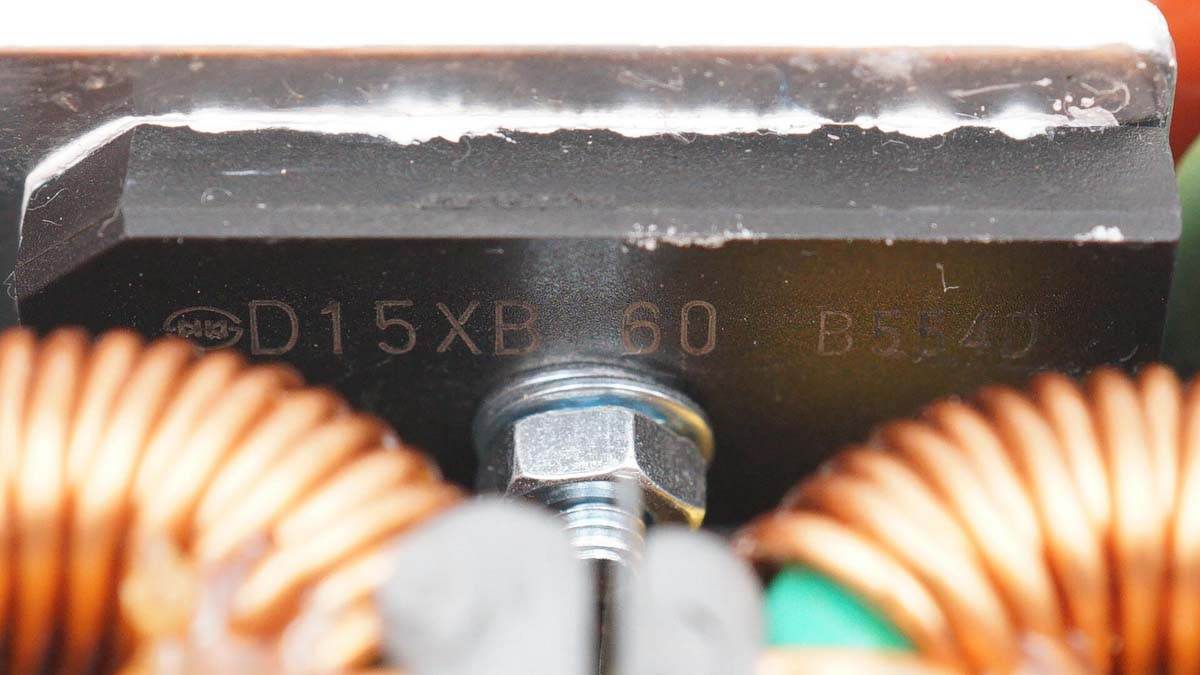

旁邊還有整流橋，使用螺絲固定在散熱片上。

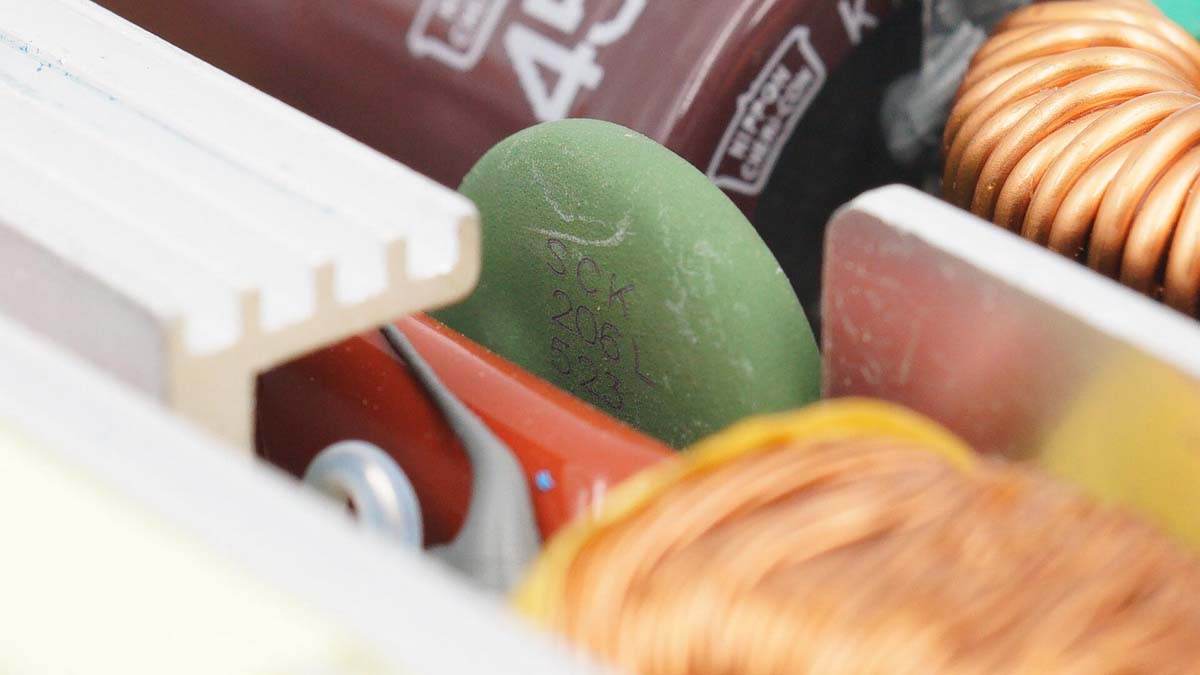

NTC浪涌抑制電阻，用于抑制上電浪涌電流。

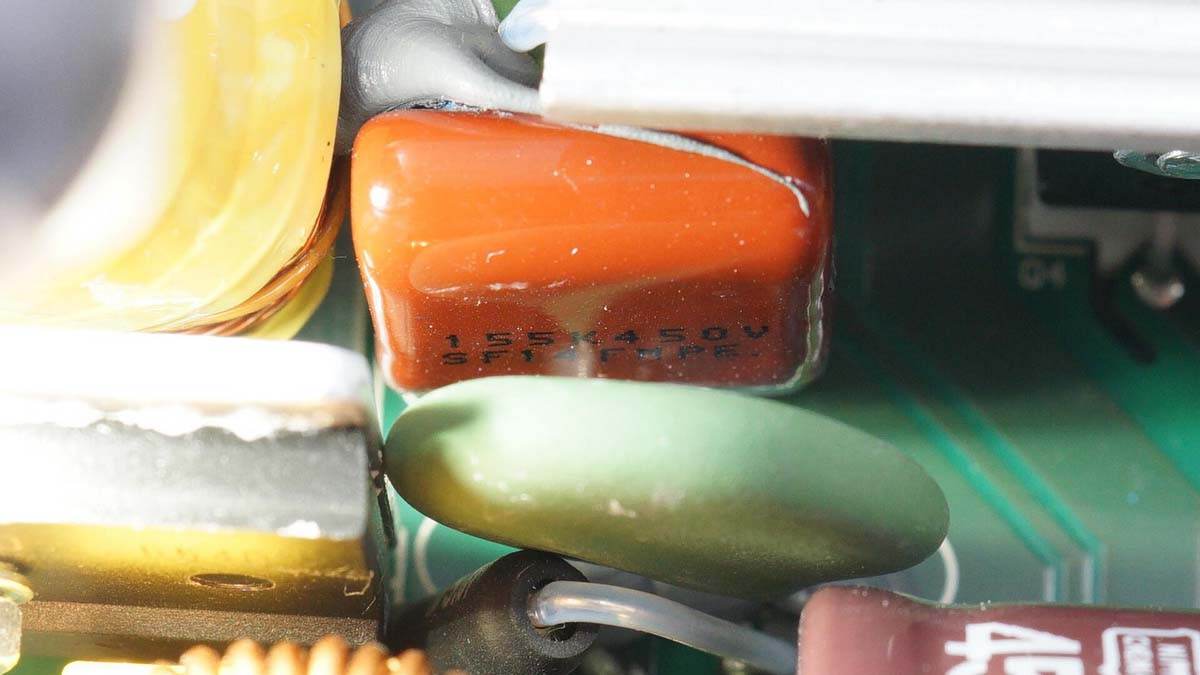

紅色薄膜電容，155K450V。

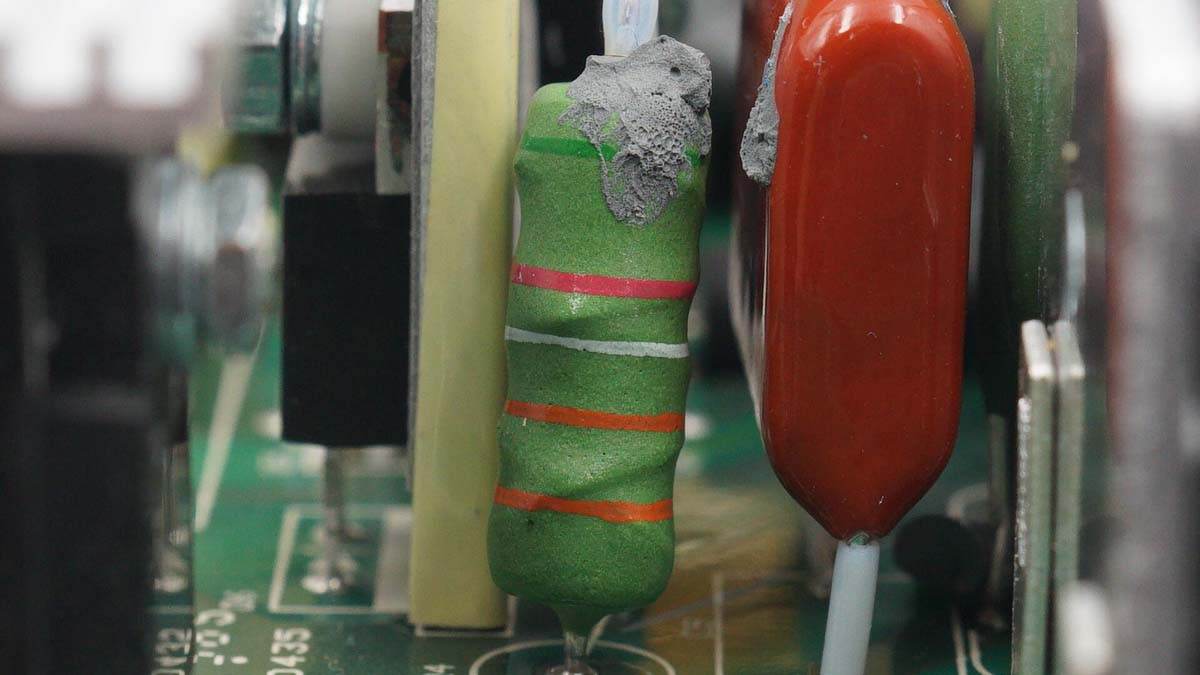

色環電阻特寫。

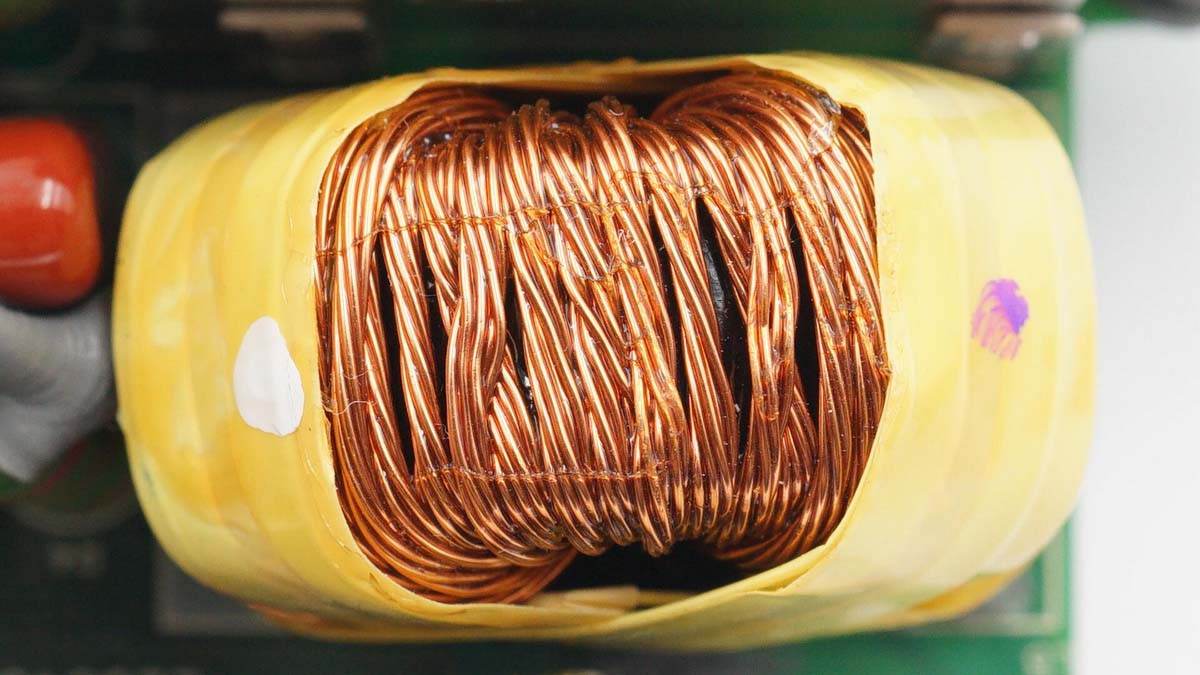

PFC升壓電感特寫。

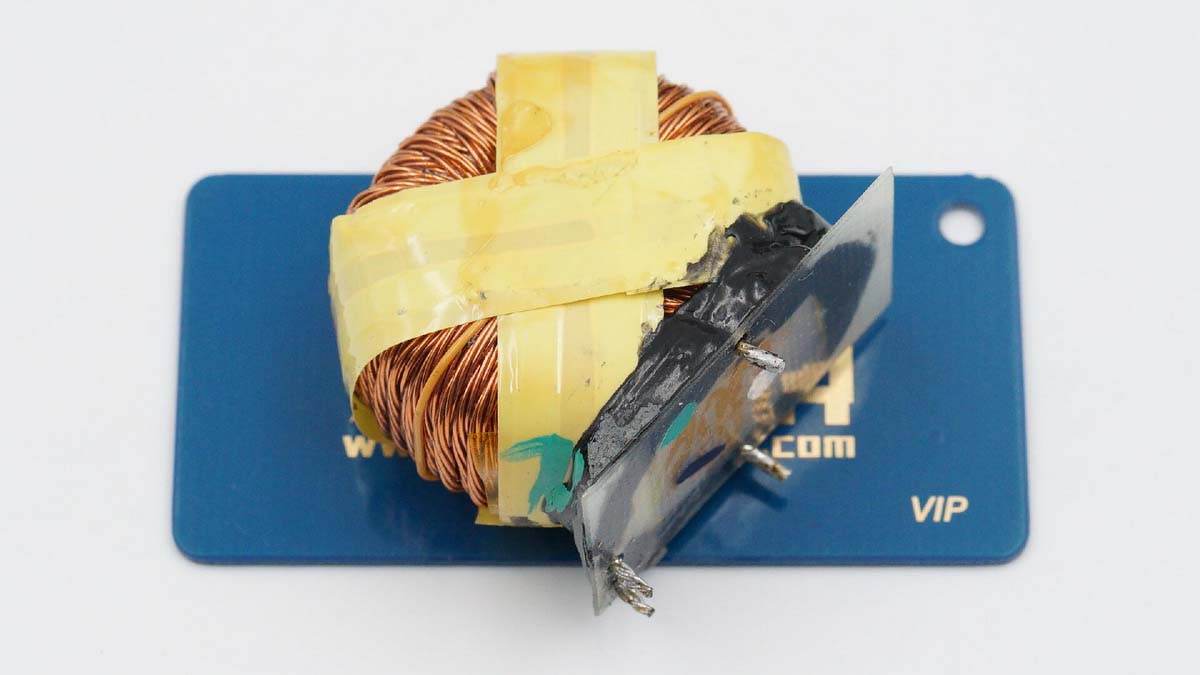

電感拆下，使用絕緣膠帶交叉包裹。

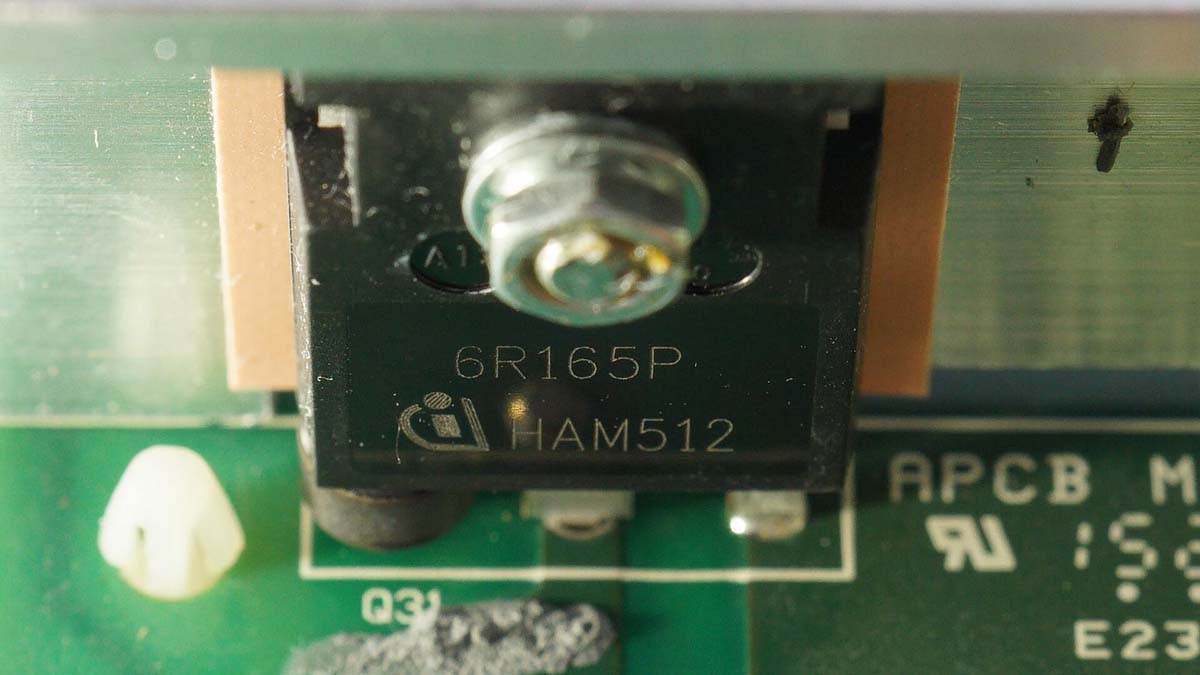

旁邊散熱片上固定有一顆PFC升壓管，之間還有導熱墊加強導熱效果。MOS管來自英飛凌，型號為IPW60R165CP，TO247封裝，耐壓650V，導阻165mΩ。

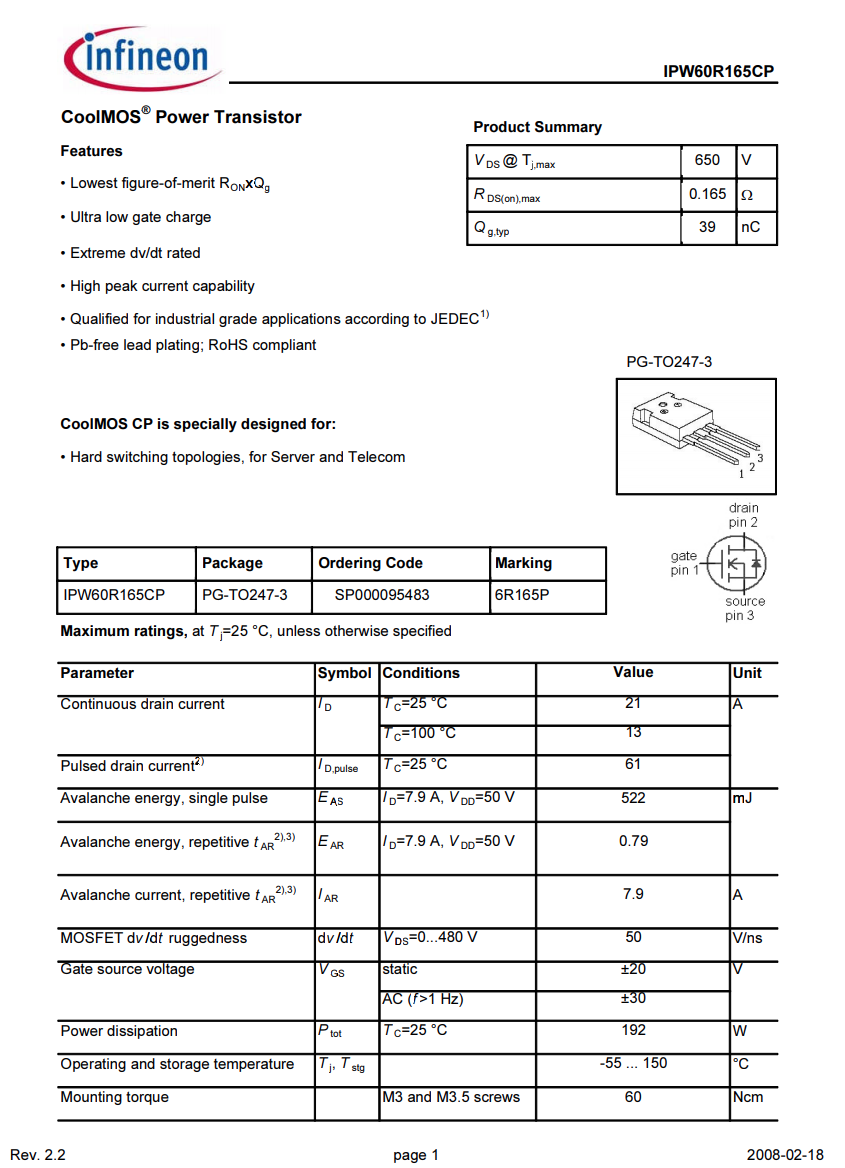

英飛凌 IPW60R165CP 詳細資料。

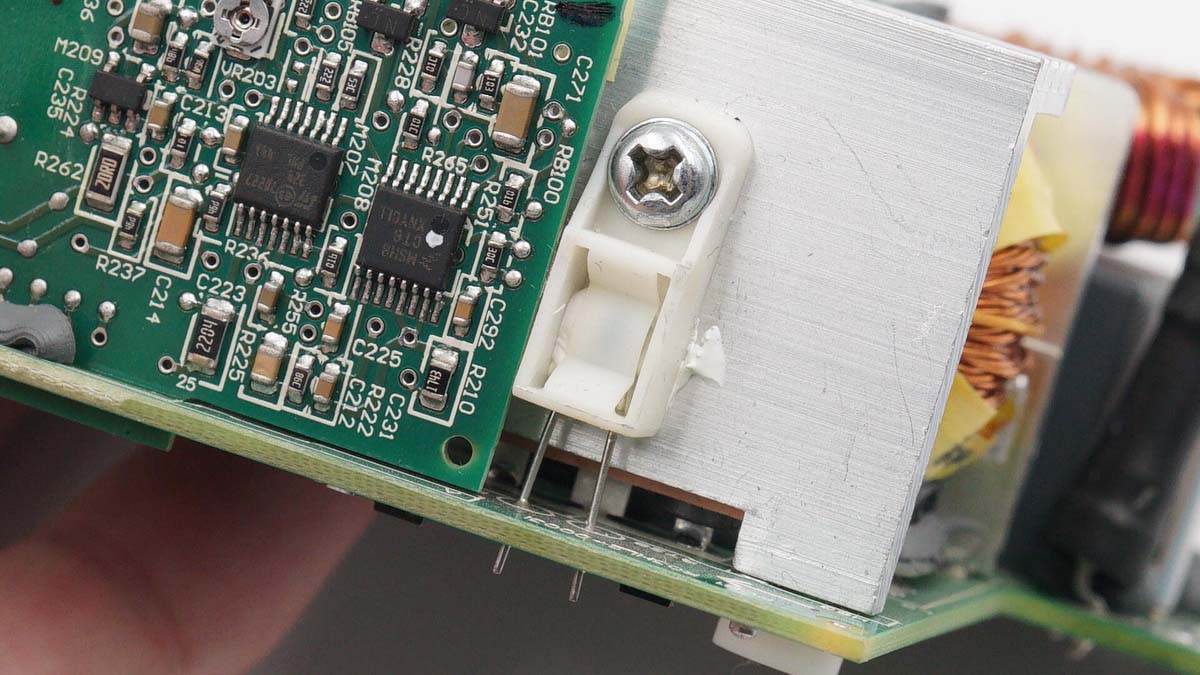

背面有一個塑料支架固定的熱敏電阻，用于檢測電源溫度。

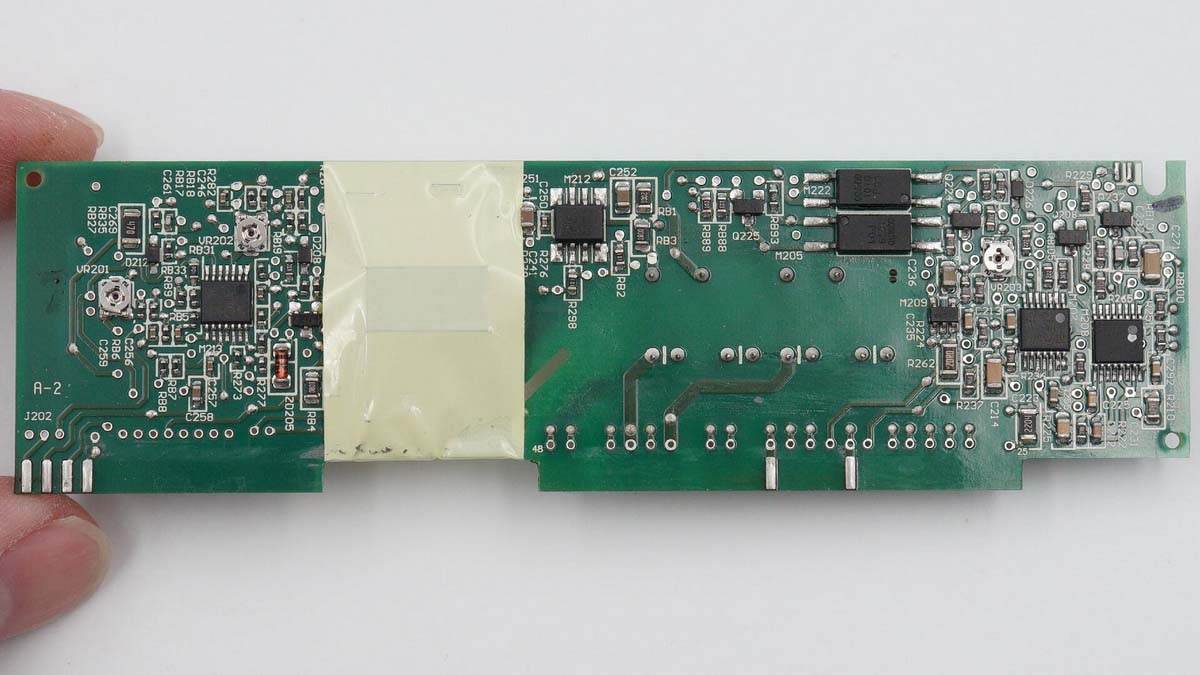

將側邊小板拆下。

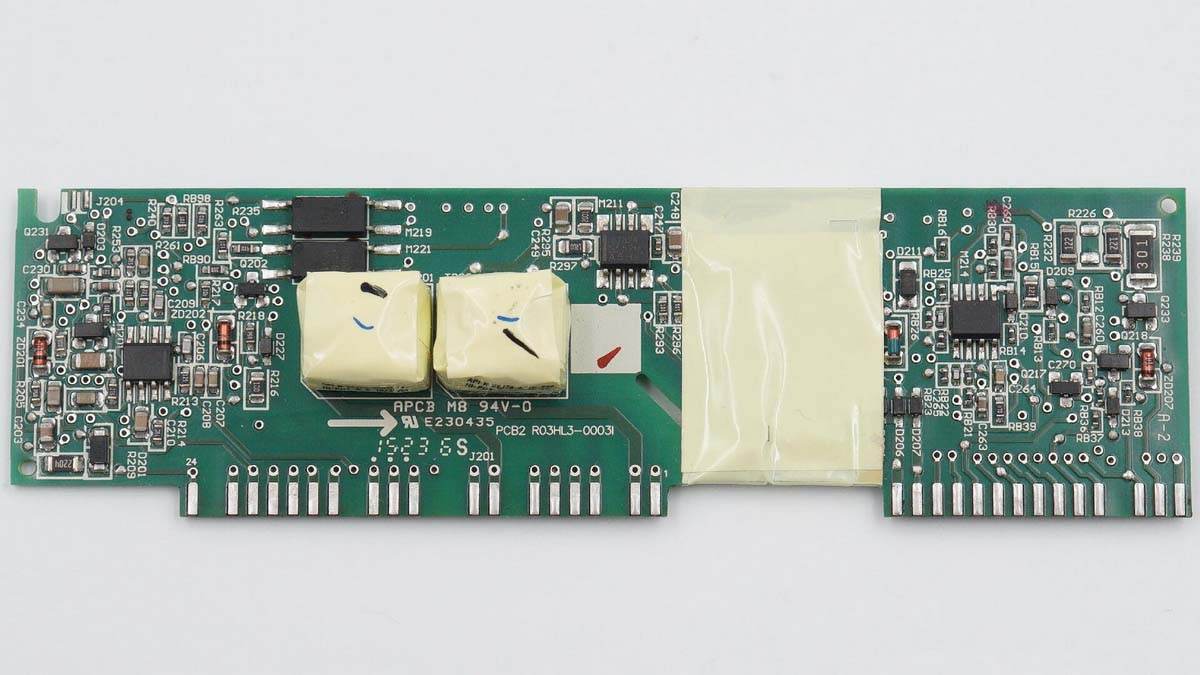

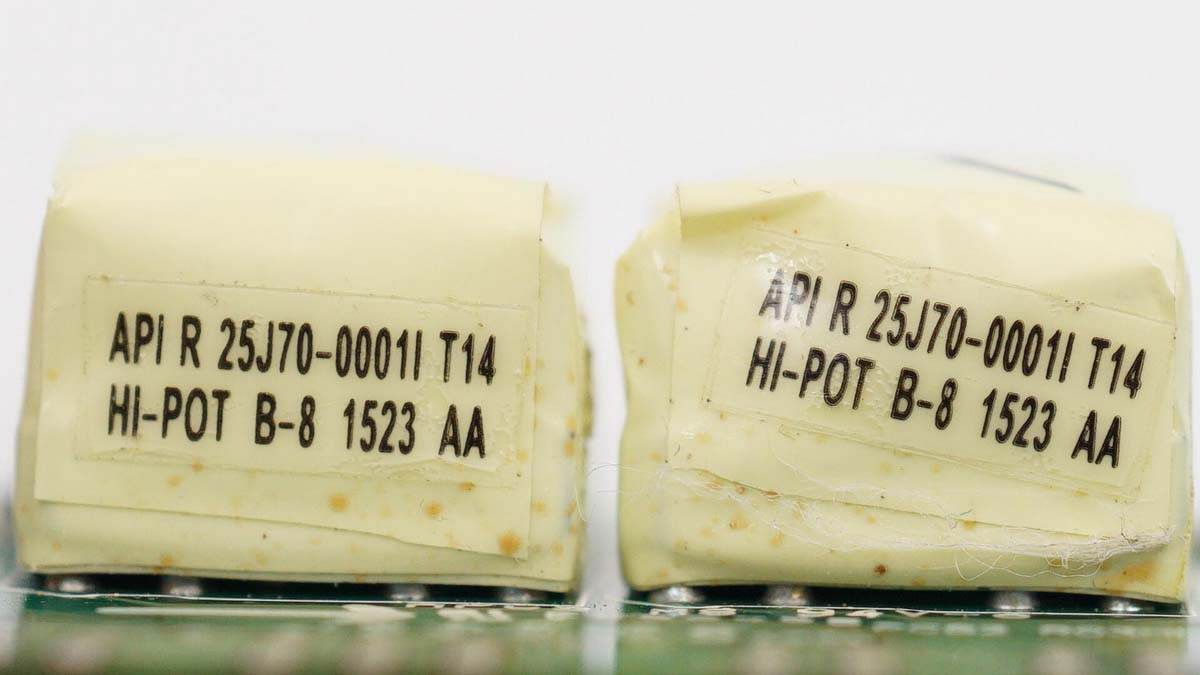

板子對應變壓器處包裹膠帶加強絕緣，左側兩個變壓器包裹膠帶絕緣，用于移相全橋驅動。

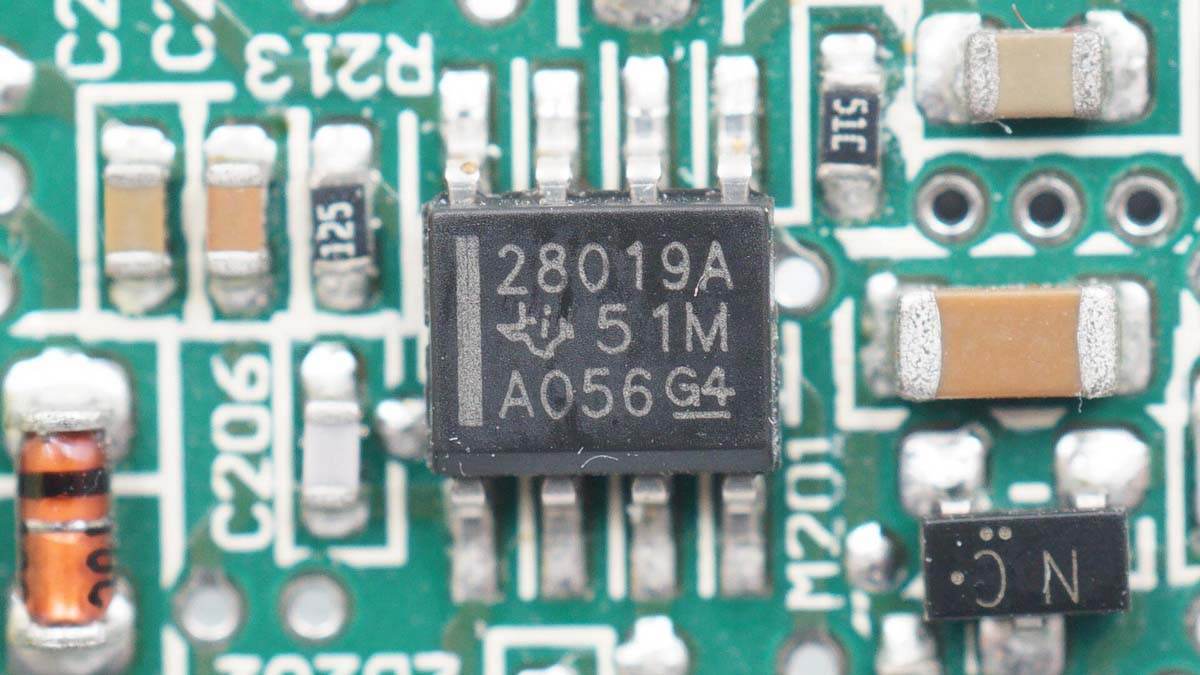

PFC升壓控制器采用TI德州儀器UCC28019A，升壓模式PFC控制器，支持連續導通模式，支持寬電壓輸入下100-2KW功率。

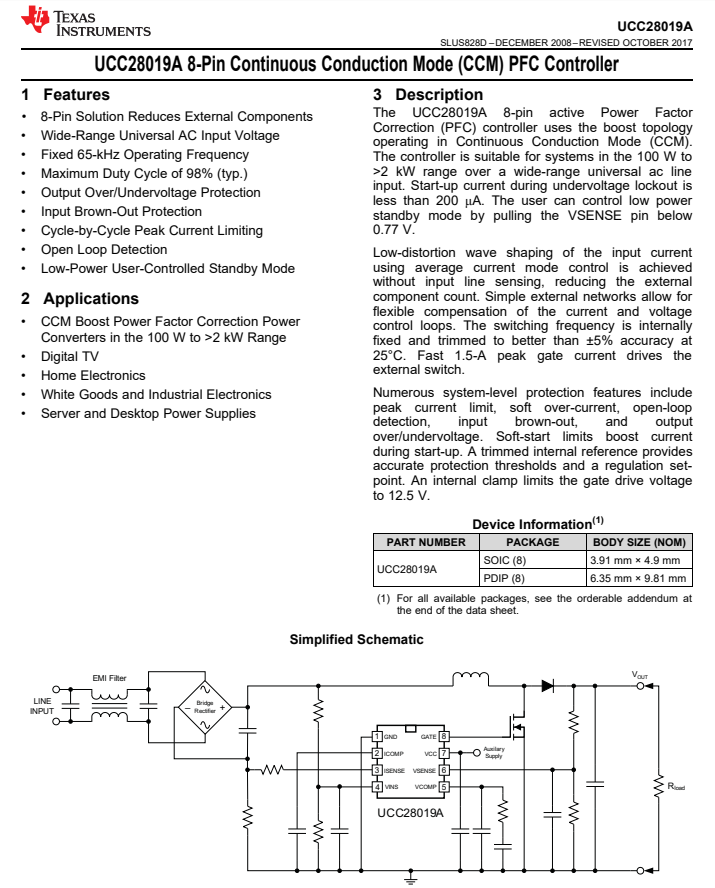

TI UCC28019A資料信息。

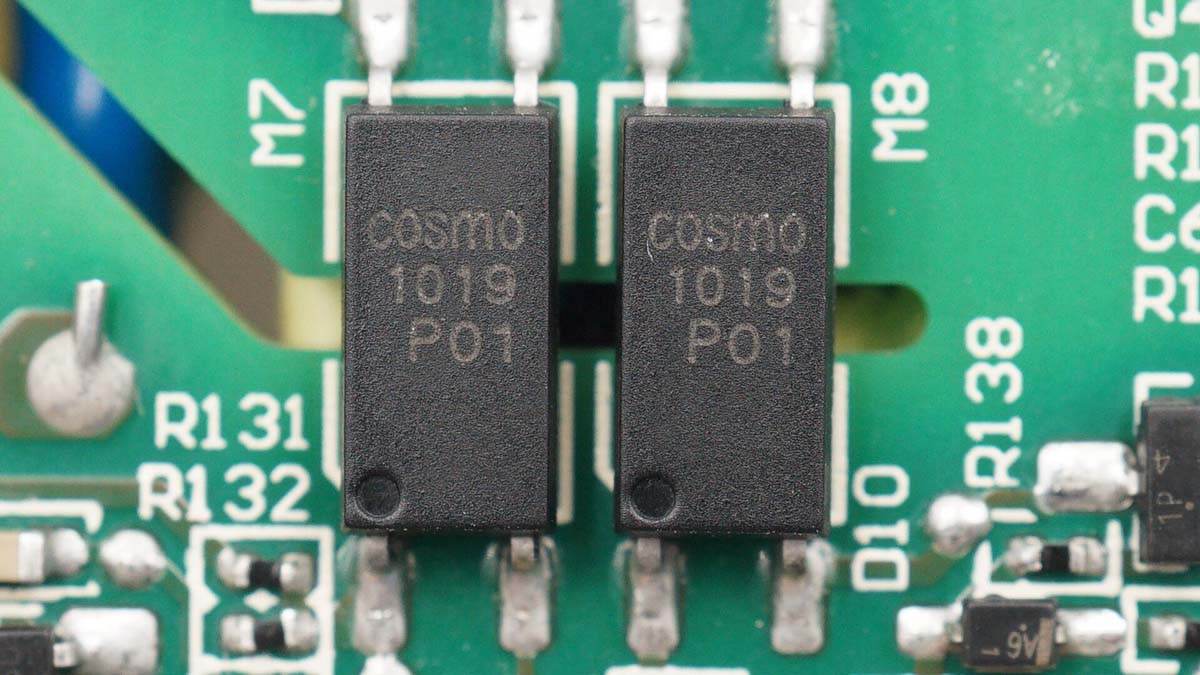

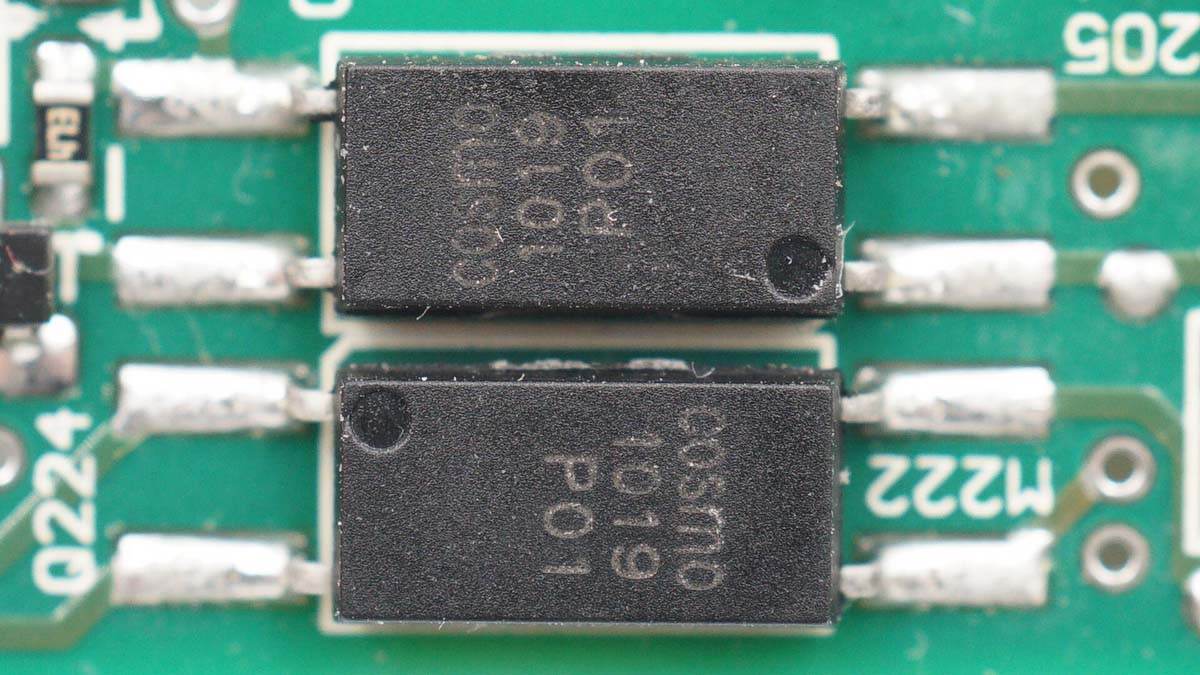

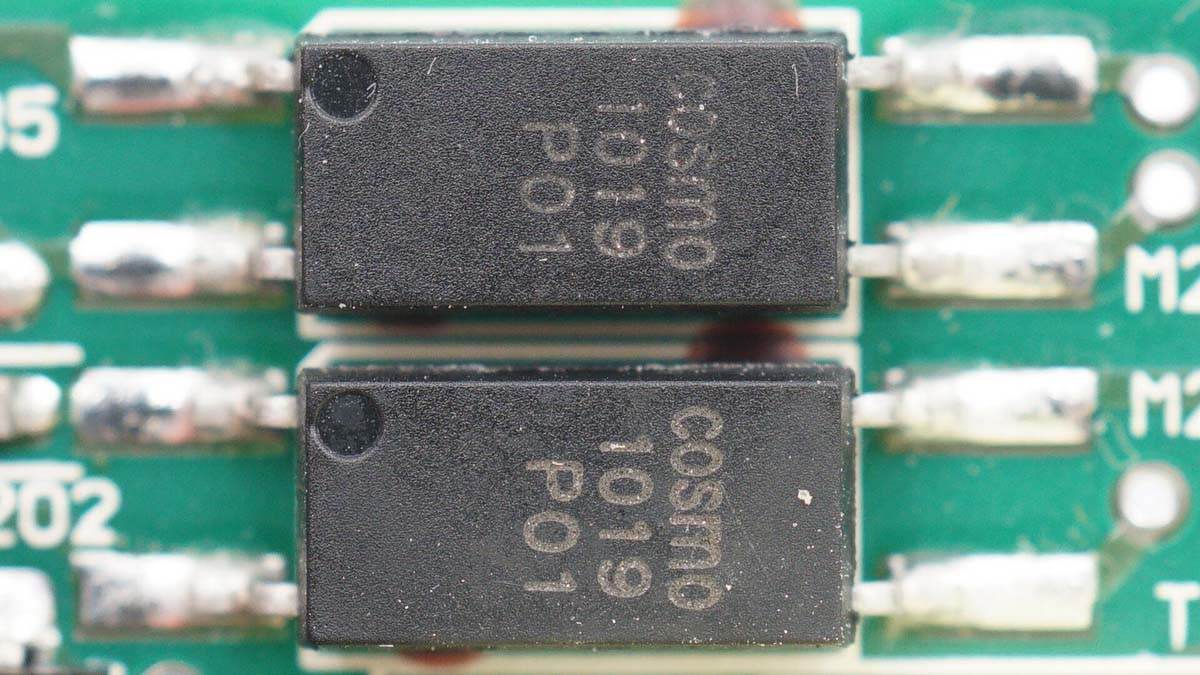

兩顆1019光耦用于傳輸控制信號。

膠帶包裹的變壓器側邊貼有信息標簽。

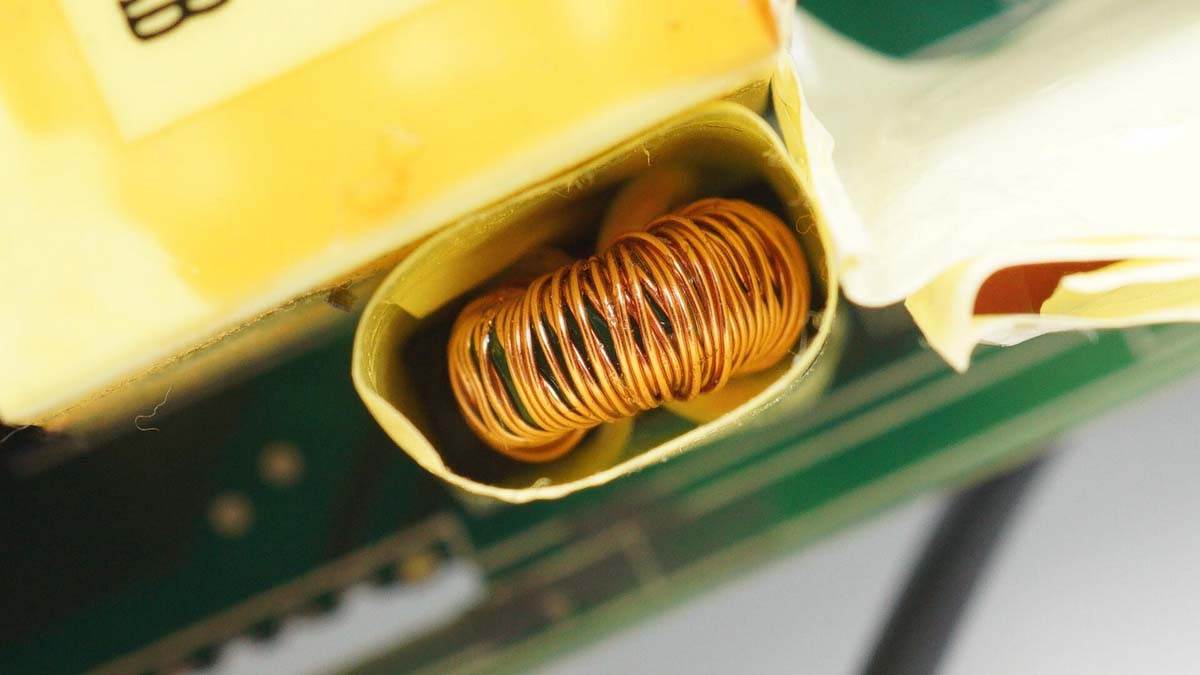

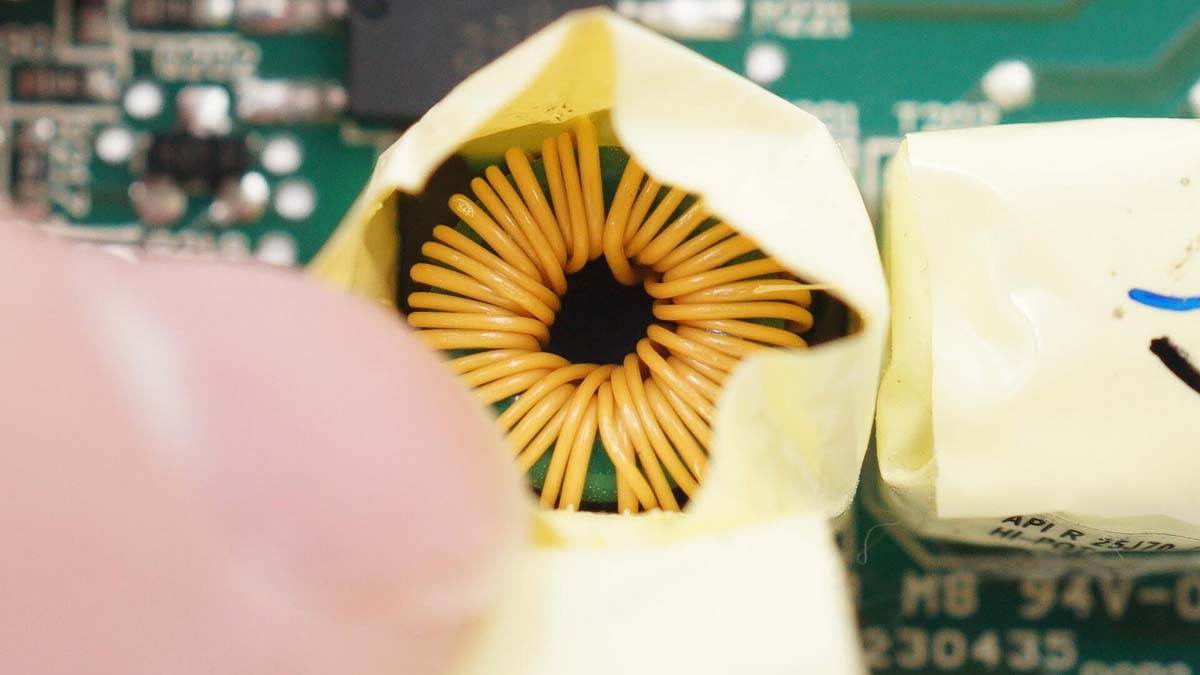

膠帶里邊是一顆磁環繞制的變壓器，采用多層絕緣線繞制。

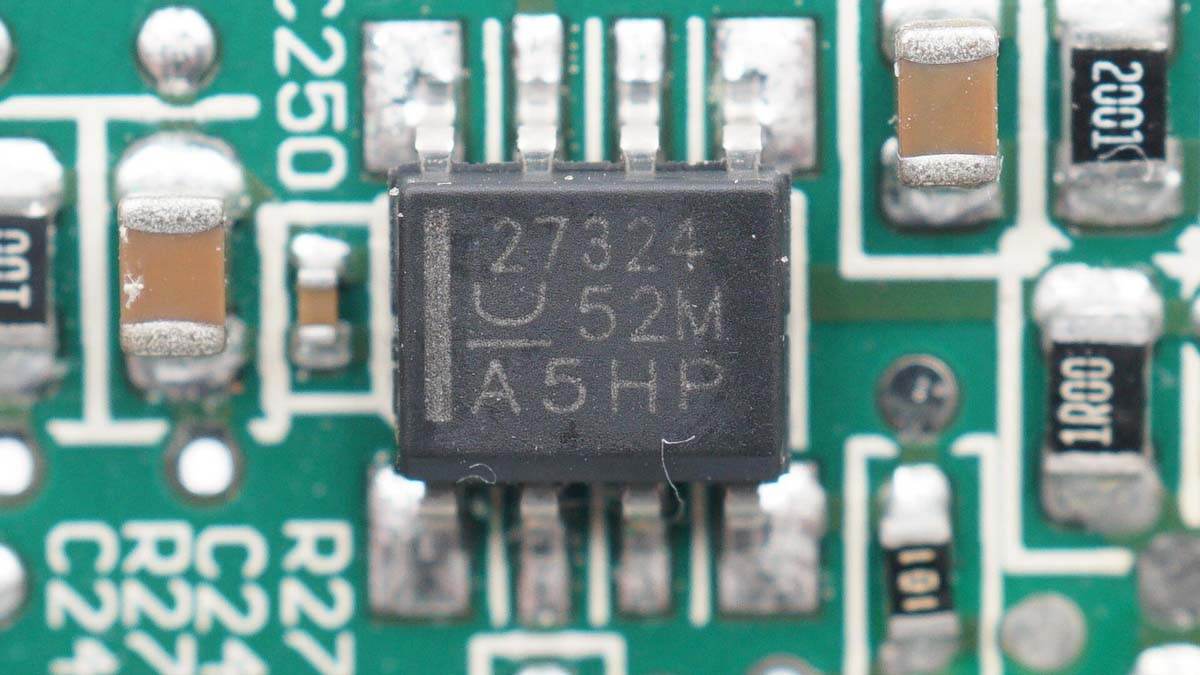

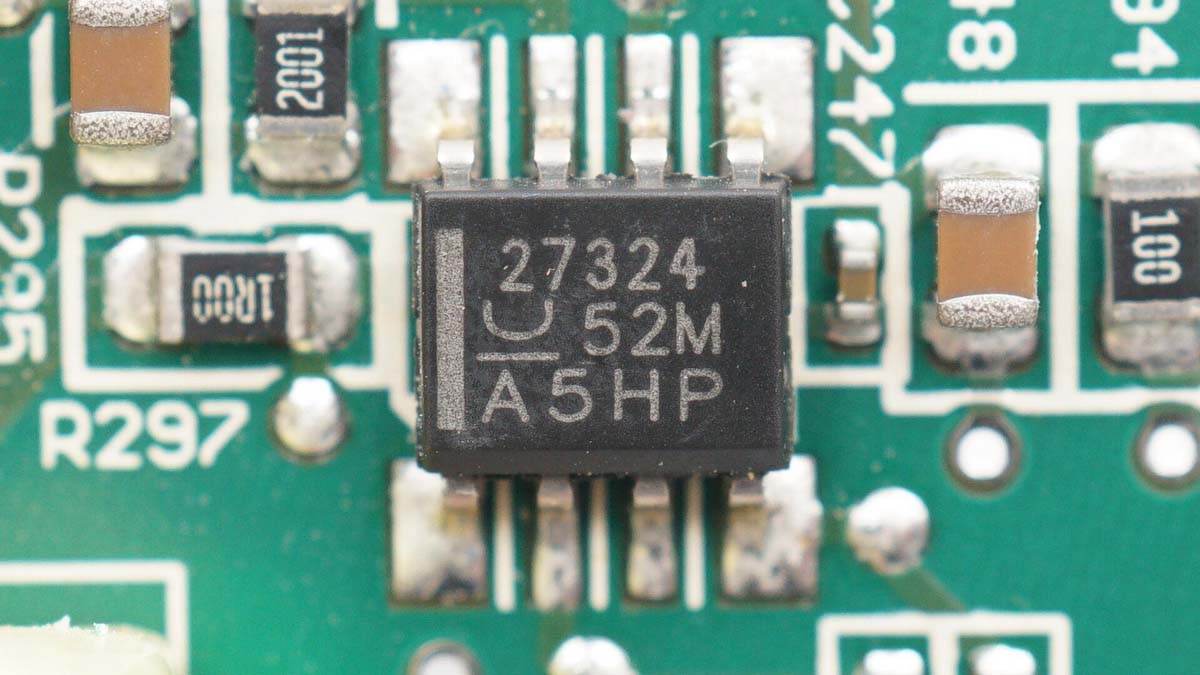

TI UCC27324，雙路高速低側MOS管驅動器，用于變壓器驅動。

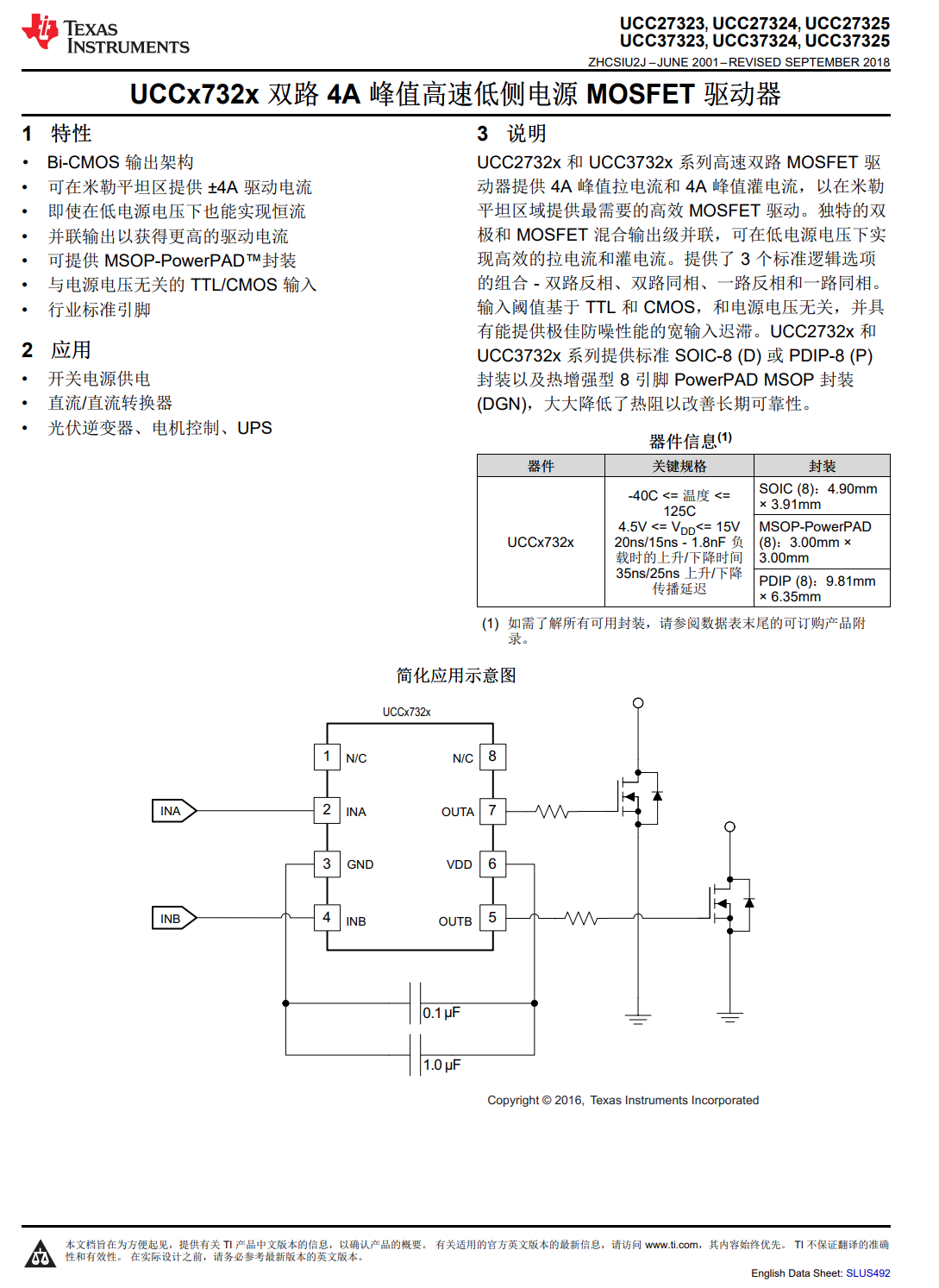

TI UCC27324 詳細資料。

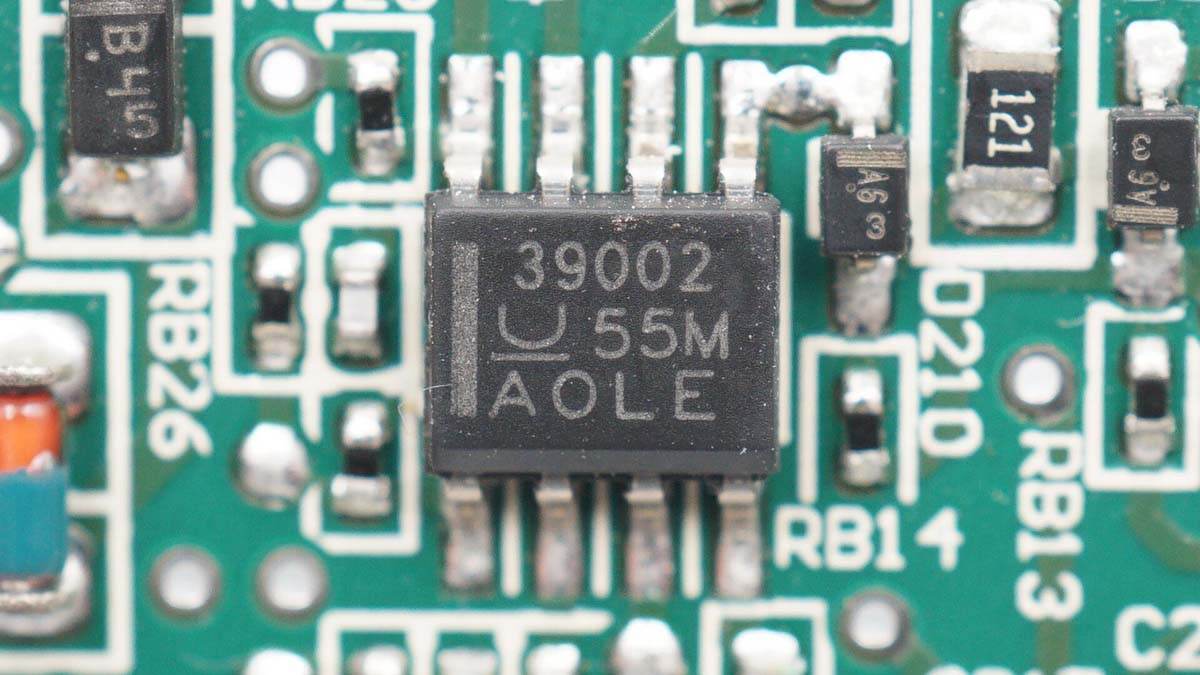

TI UCC39002，用于多路電源為單個負載輸出控制，并聯電源使用，采用單線連接控制。

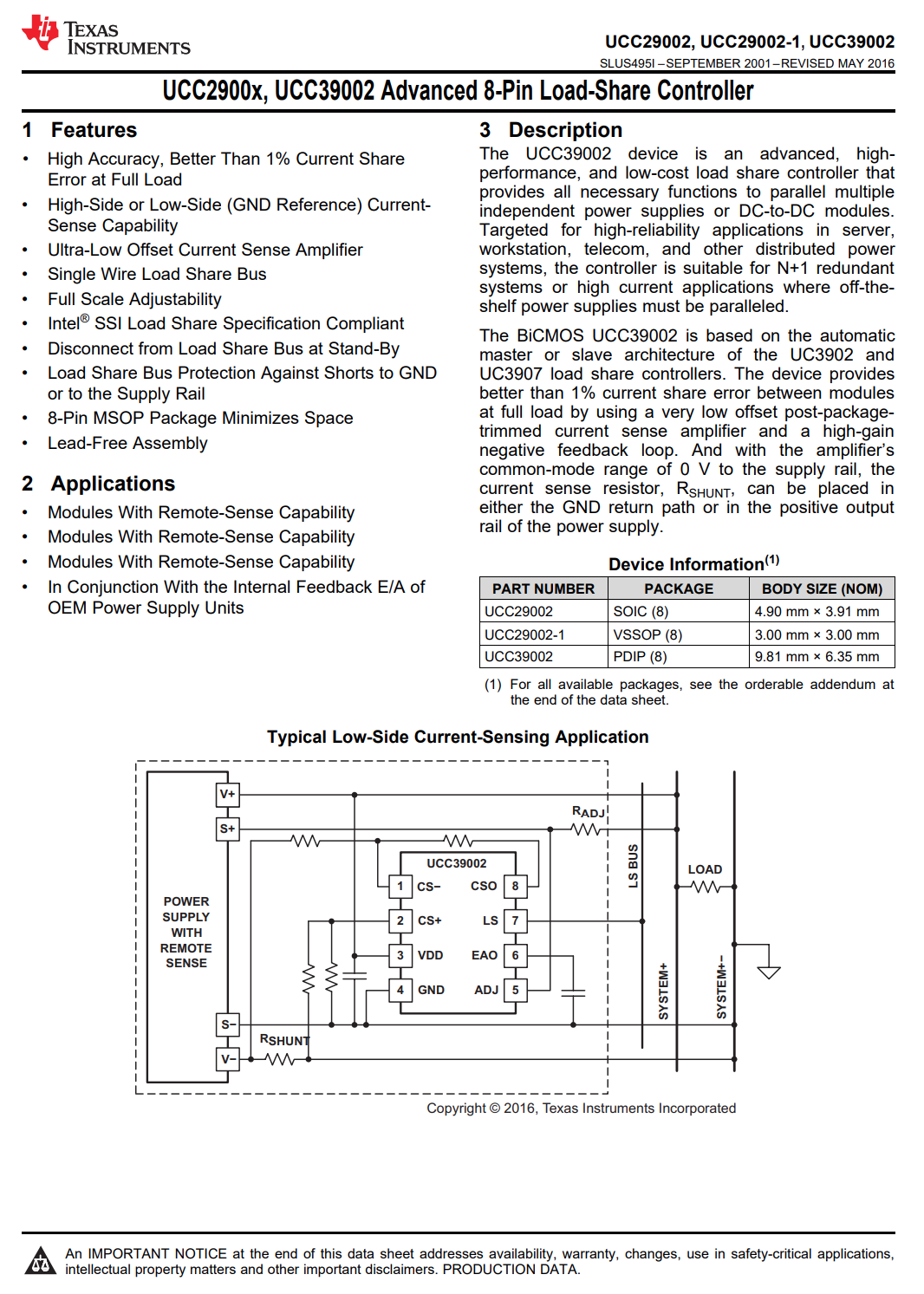

TI UCC39002 詳細資料。

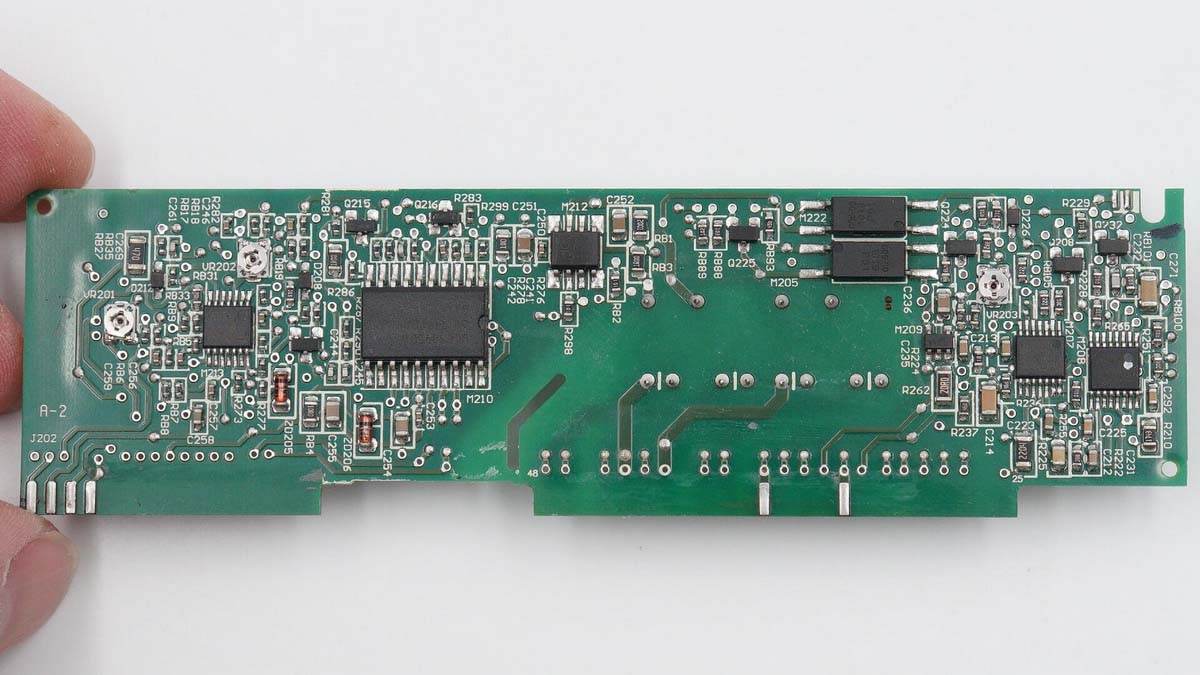

小板另一面一覽，膠帶下明顯有一顆芯片。

撕掉膠帶可以看到該芯片還比較大。

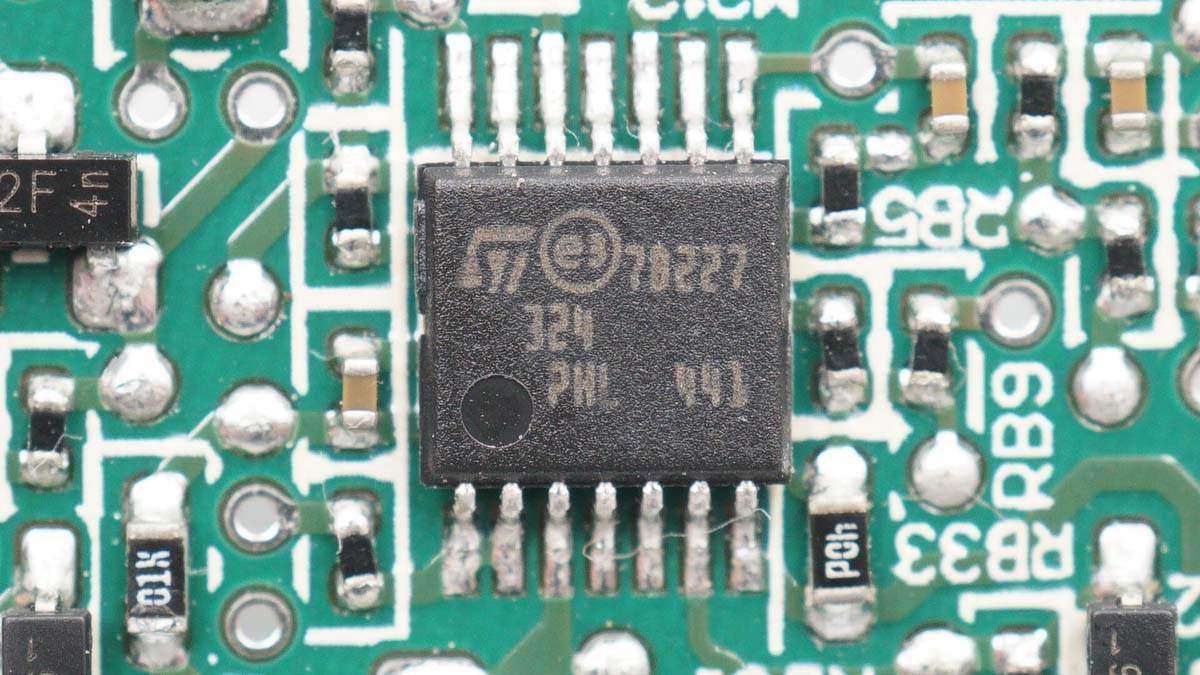

這款芯片來自ST意法半導體，LM324，四運放。

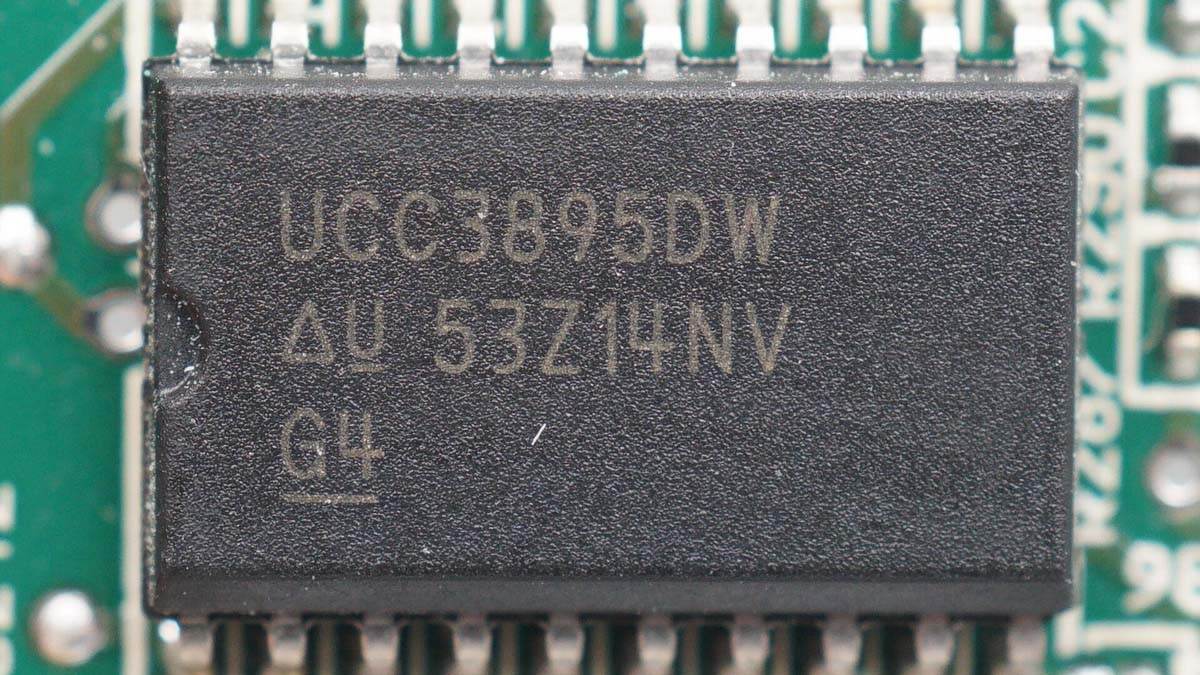

開關電源主控芯片采用TI UCC3895，是一顆移相全橋控制器，支持最高1MHz工作頻率，通過輸出信號到UCC27324來推動隔離變壓器驅動開關管。

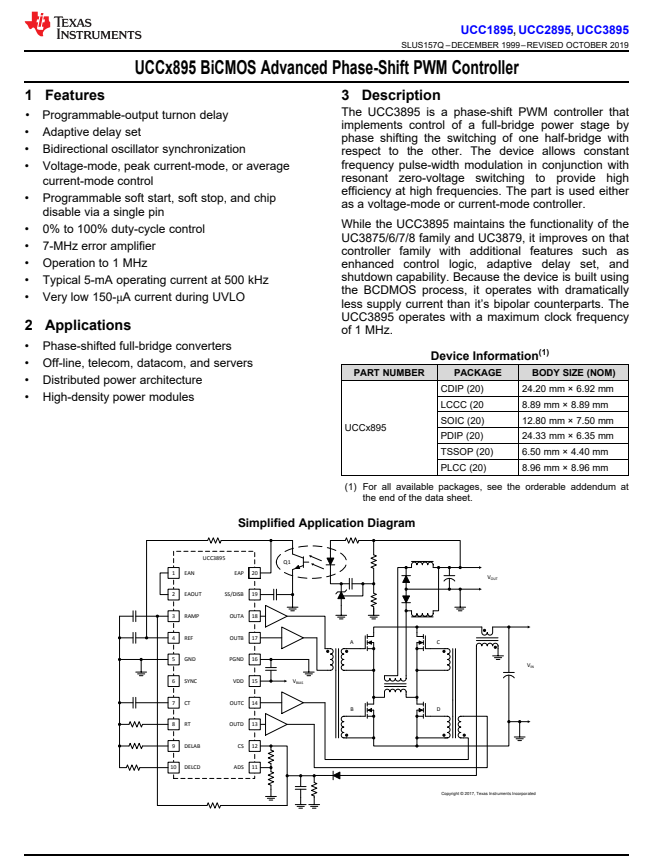

TI UCC3895資料信息。

另外一顆用于驅動的UCC27324，共有兩顆用于四個開關管的驅動。

兩顆1019光耦。

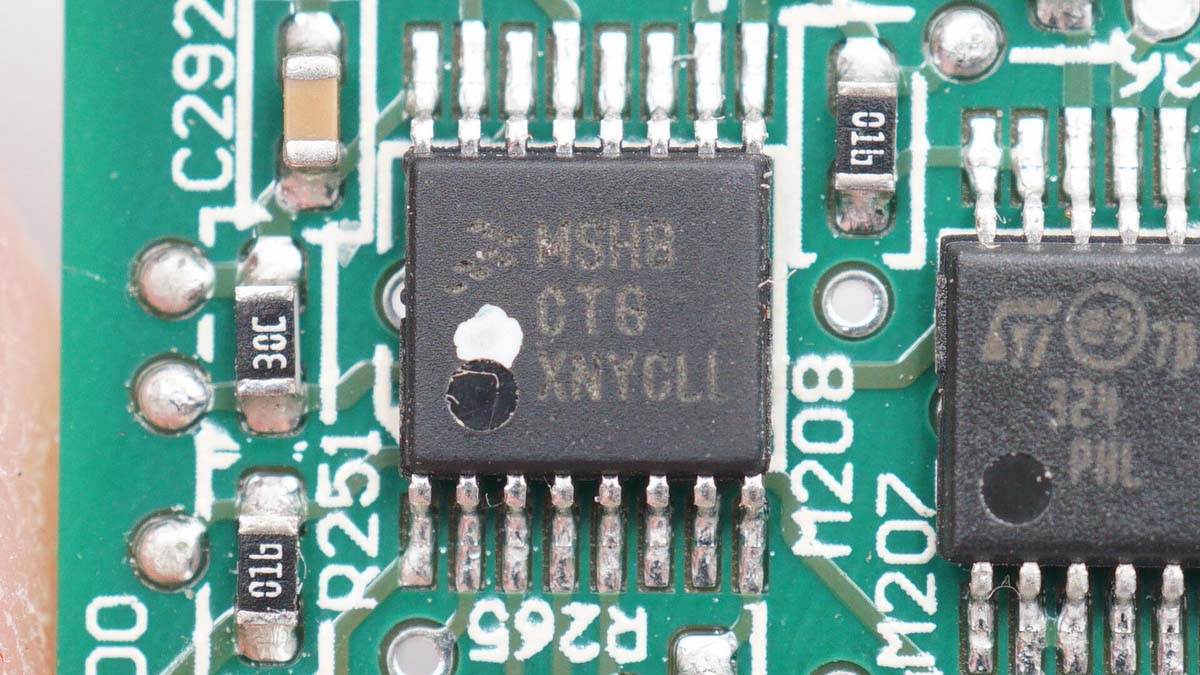

絲印MSH8CT6。

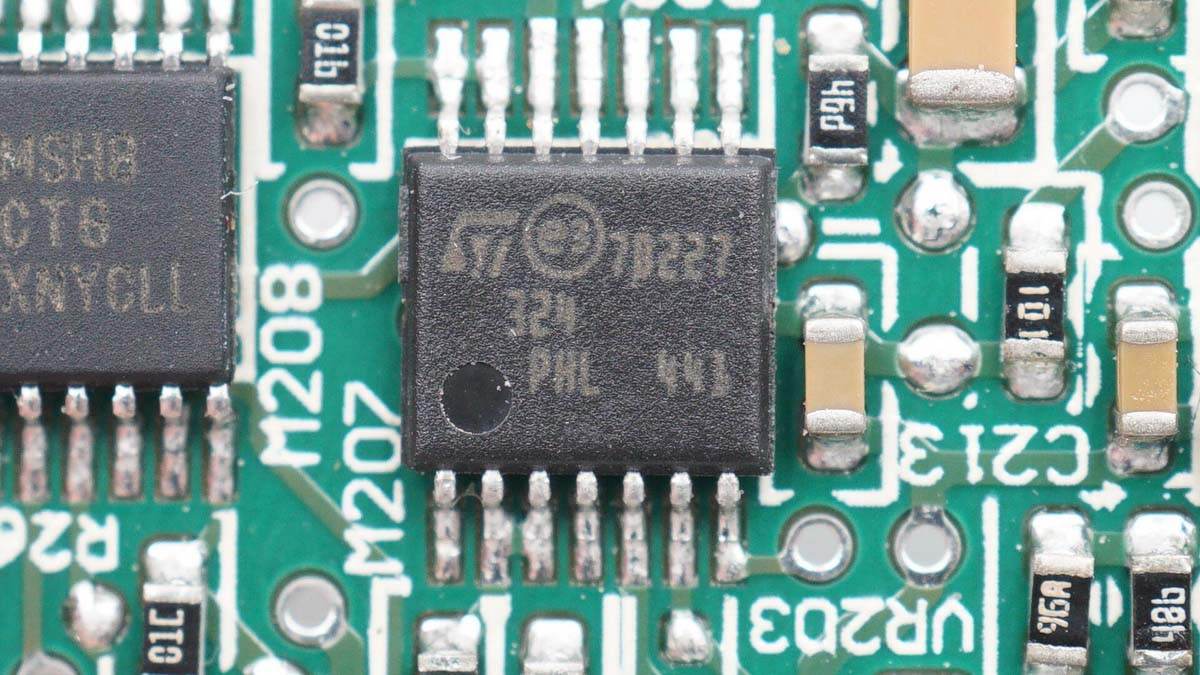

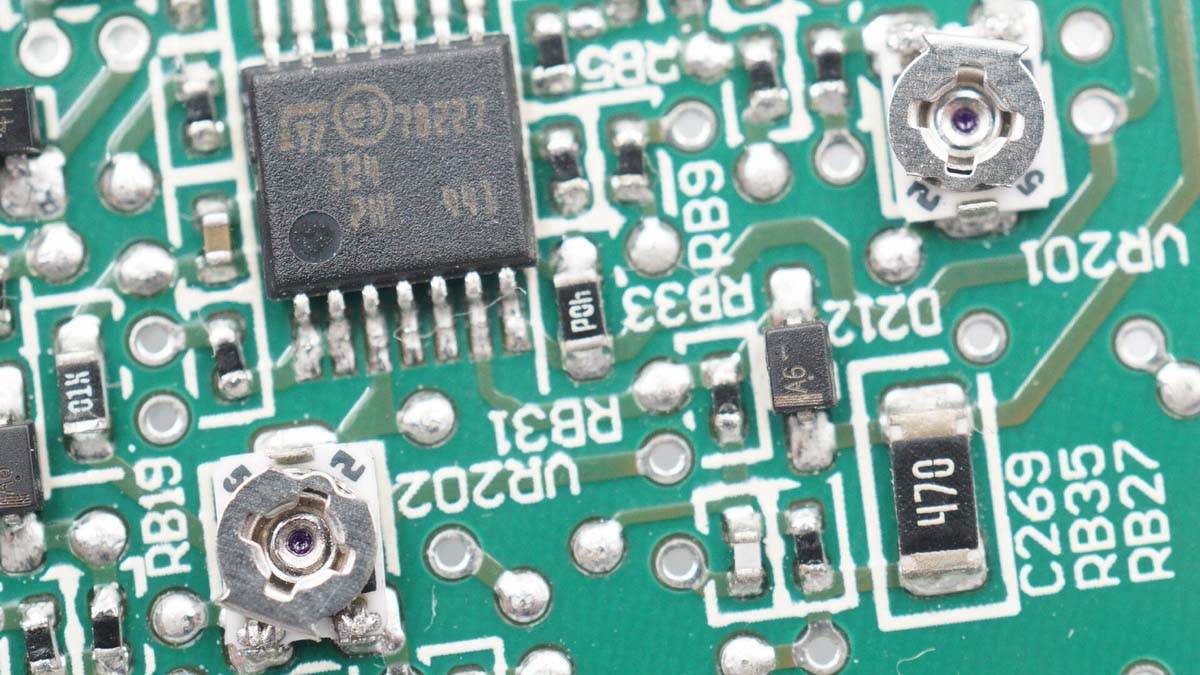

旁邊是第二顆意法半導體，LM324，四運放。

兩個可調電阻，用于參數和特性調節。

下面再回到主板。

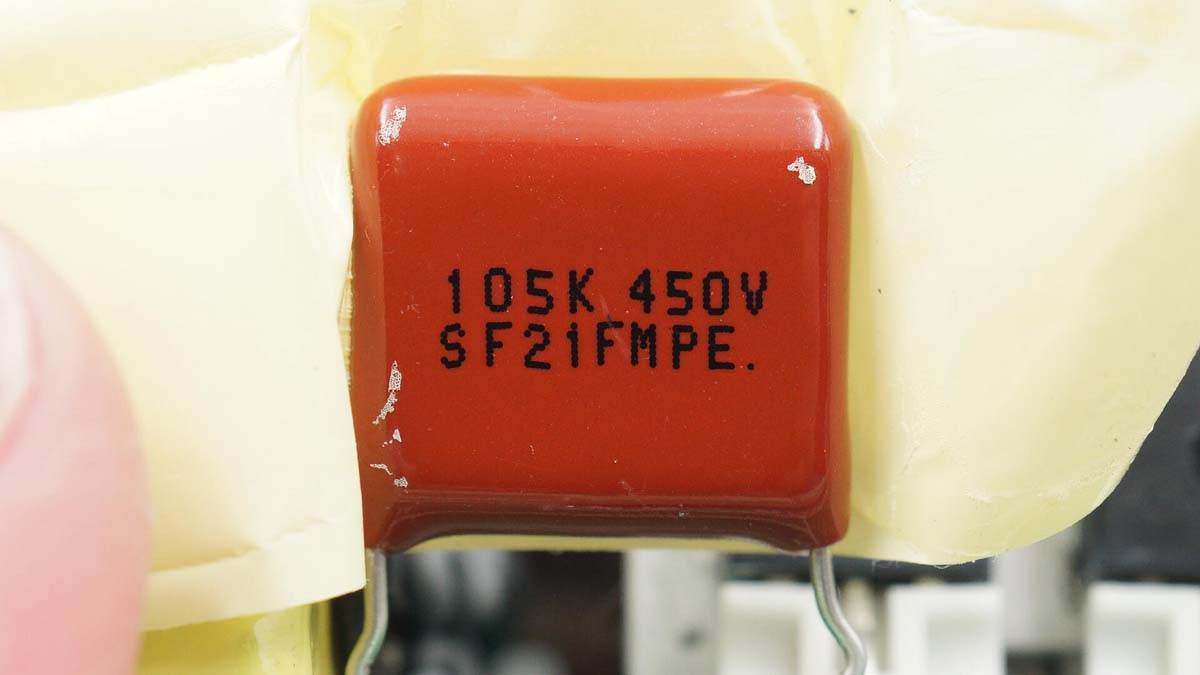

濾波薄膜電容特寫，105K450V。

隔離通信變壓器包裹絕緣膠帶。

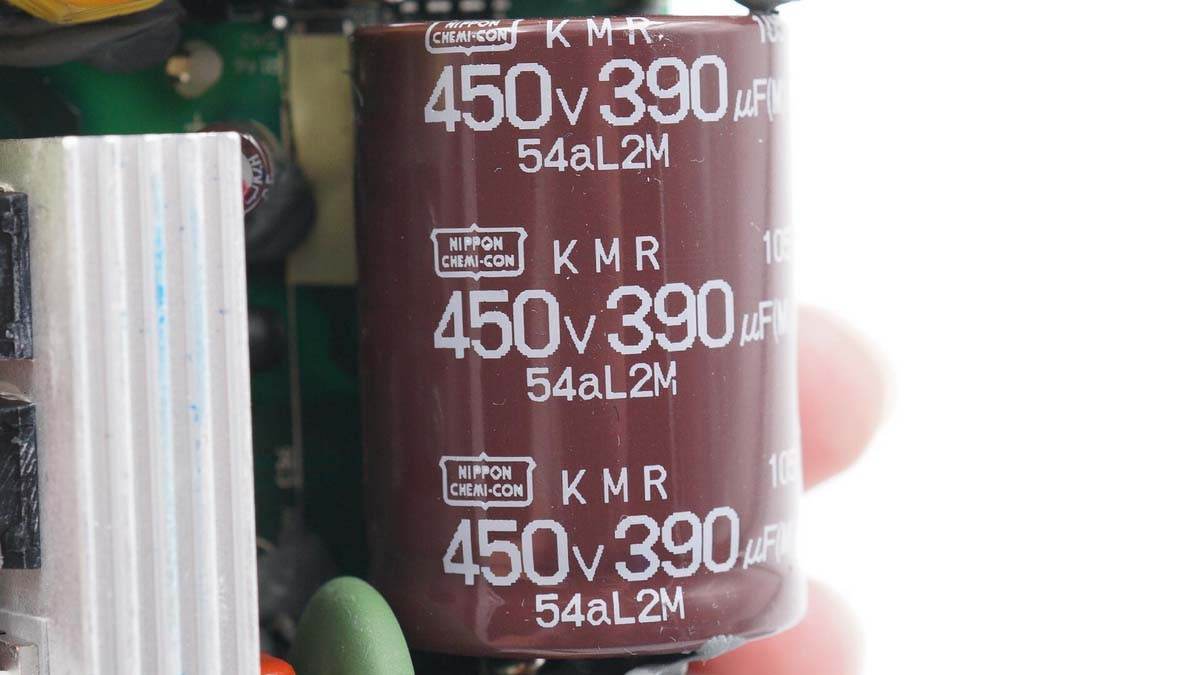

高壓濾波電解電容規格為450V 390μF，日本化工，KMR系列。

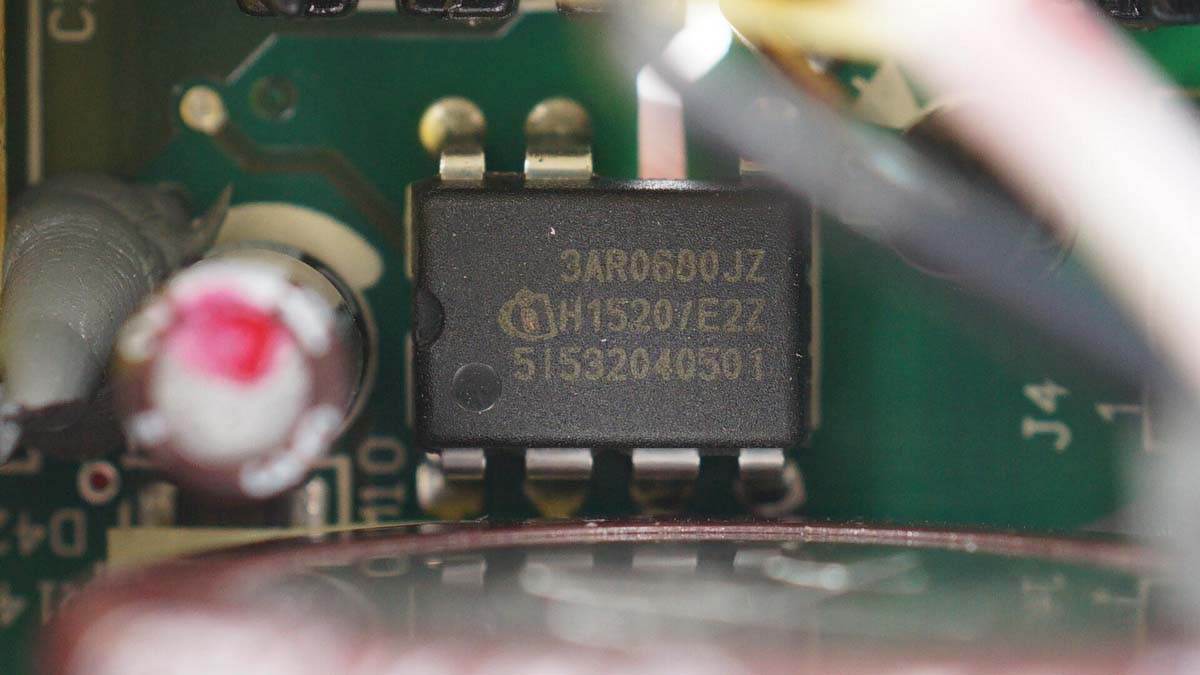

英飛凌ICE3AR0680JZ，離線開關電源芯片，內置耐壓800V開關管和高壓啟動電路，用于輔助電源供電。

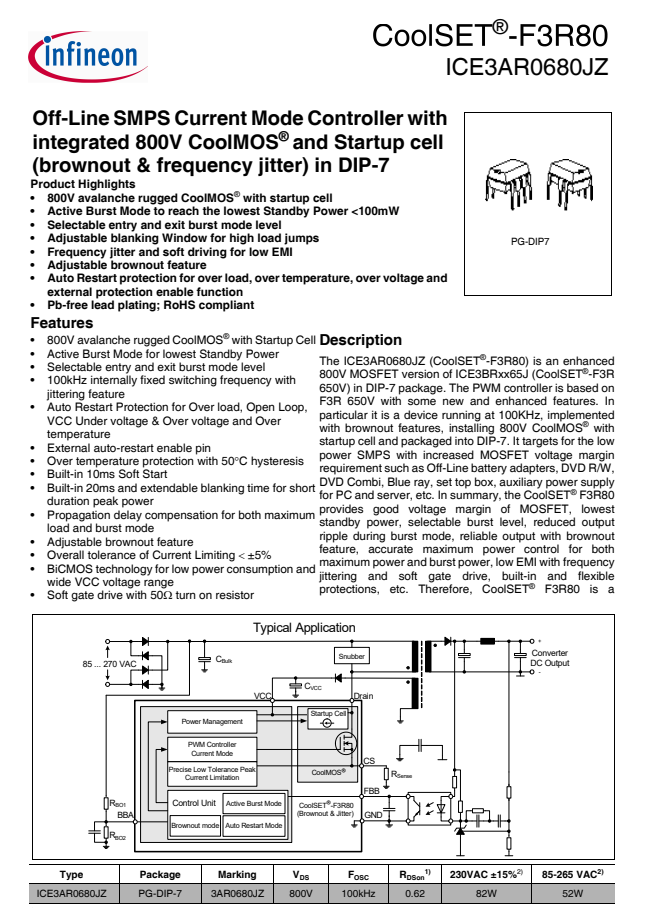

英飛凌ICE3AR0680JZ資料信息。

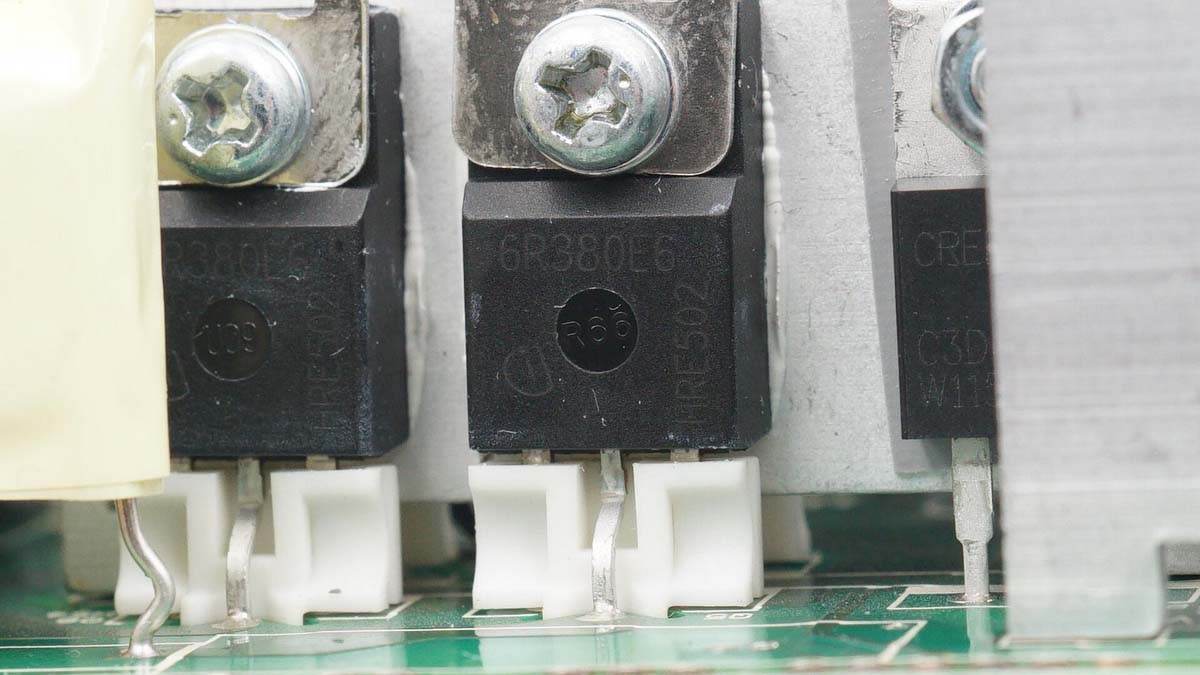

第二塊散熱片上固定有高壓開關MOS管，兩顆來自英飛凌，IPA60R380E6，耐壓650V，導阻0.38Ω，采用TO220FP絕緣封裝。

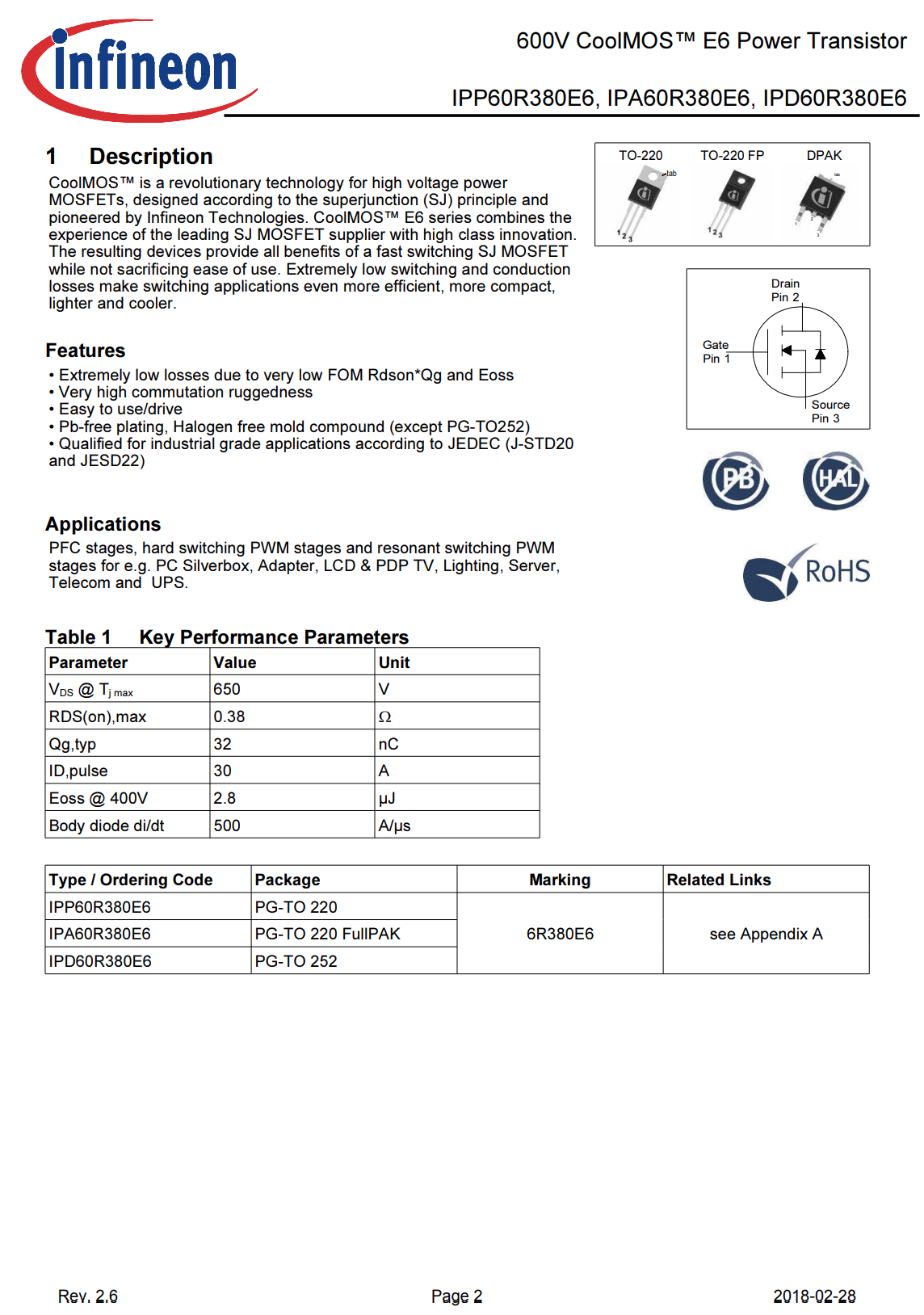

英飛凌 IPA60R380E6 詳細信息。

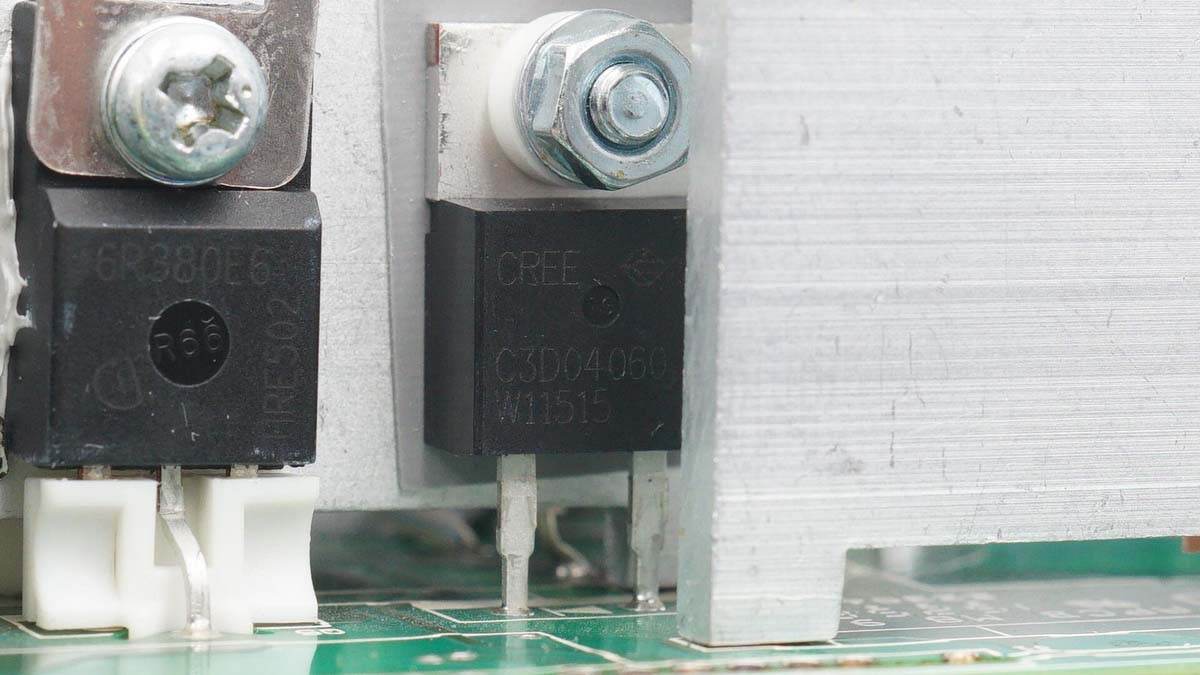

CREE C3D04060A，碳化硅二極管，耐壓600V，155℃下額定電流4A，用于PFC升壓整流。

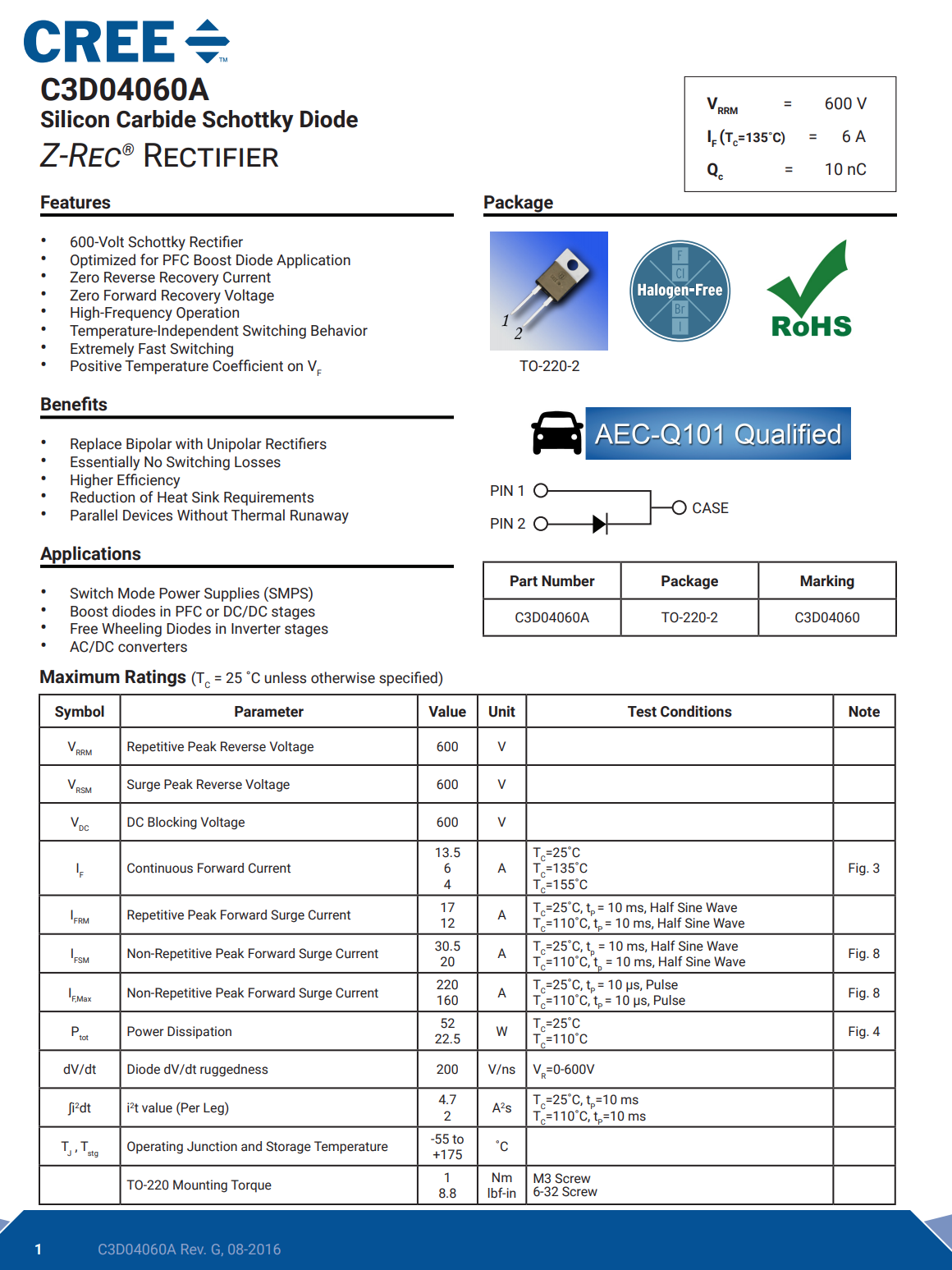

CREE C3D04060A 詳細資料。

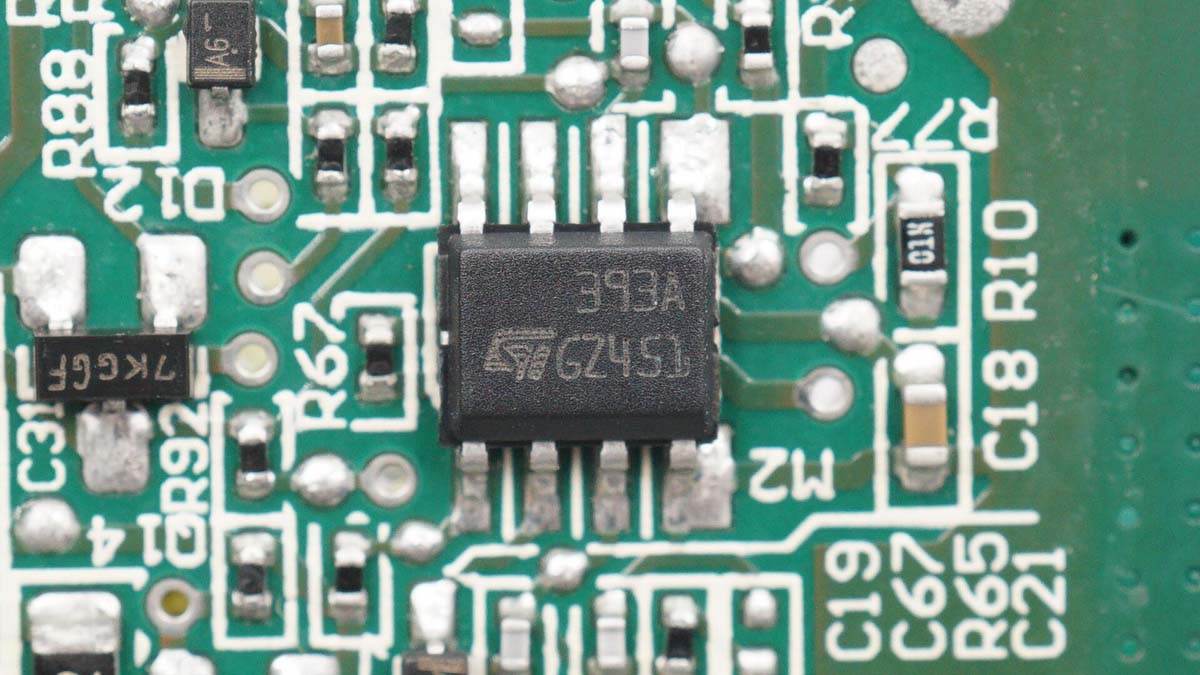

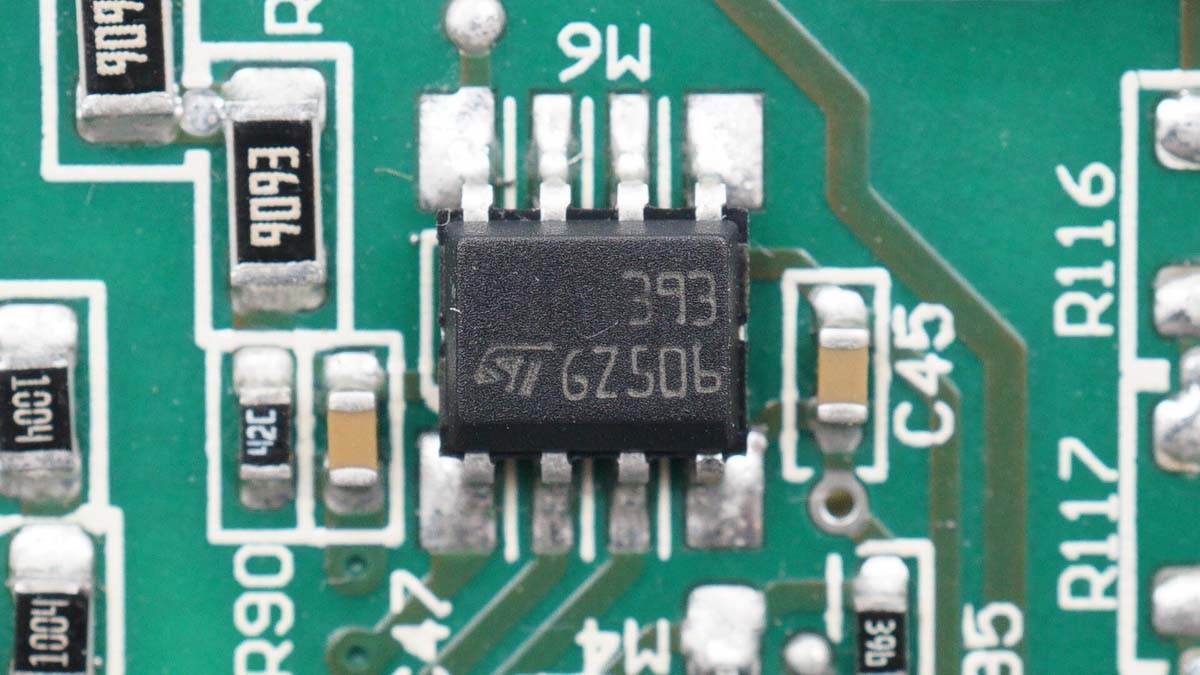

主板背面初級側還有一顆意法的芯片，LM393雙路電壓比較器。

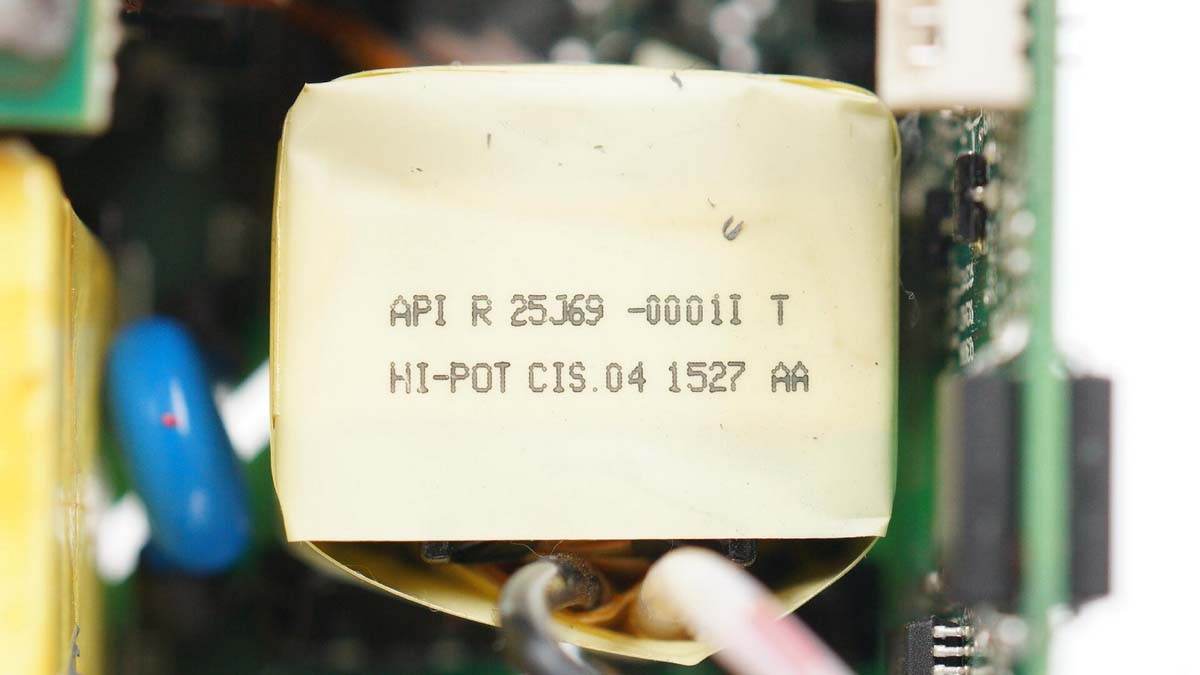

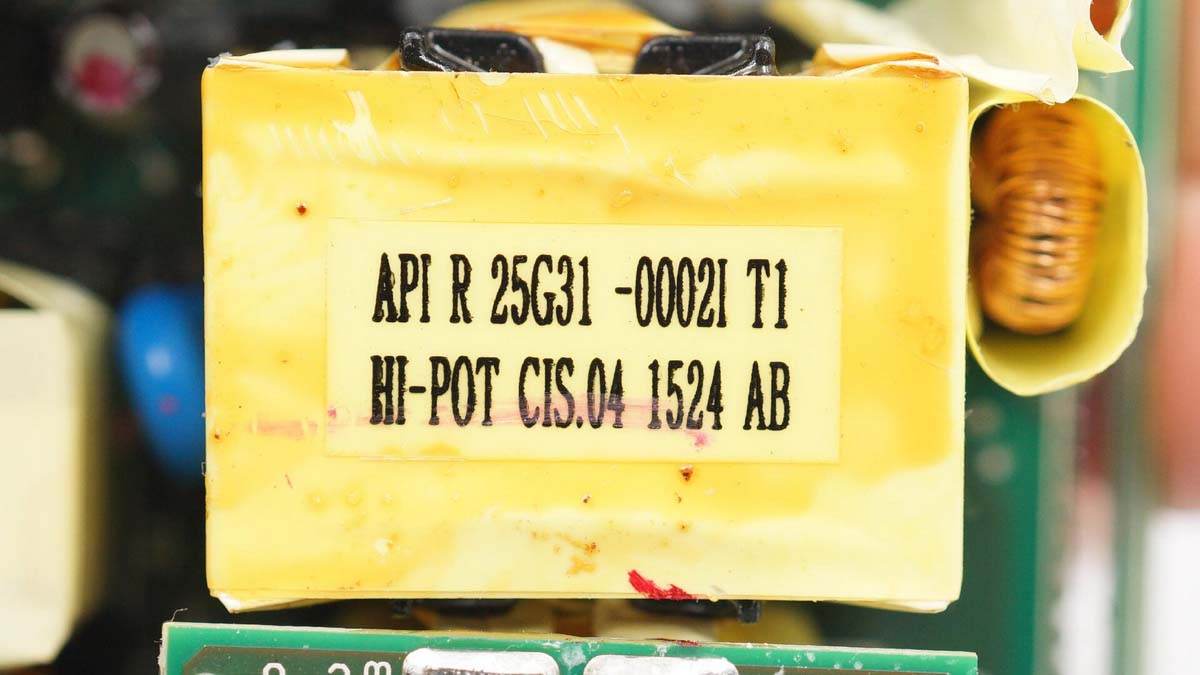

變壓器特寫，頂部貼有信息標簽。

用于輔助電源的變壓器。

兩顆1019光耦。

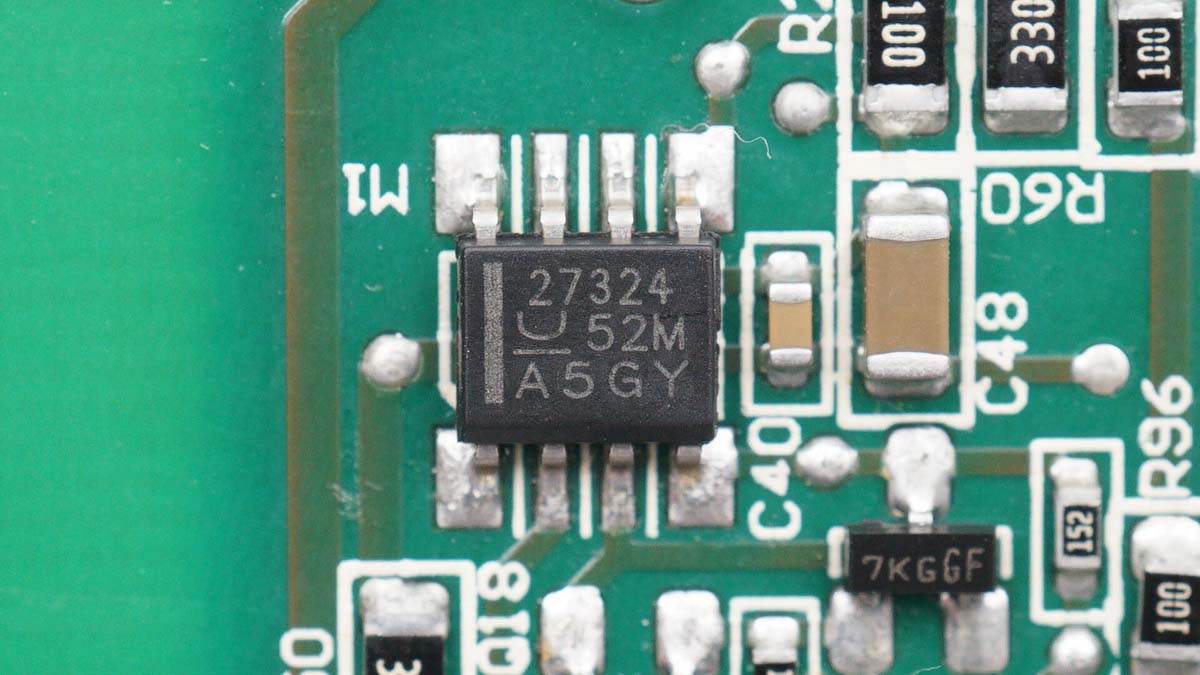

這顆UCC27324用于驅動同步整流管。

LM393，雙路電壓比較器。

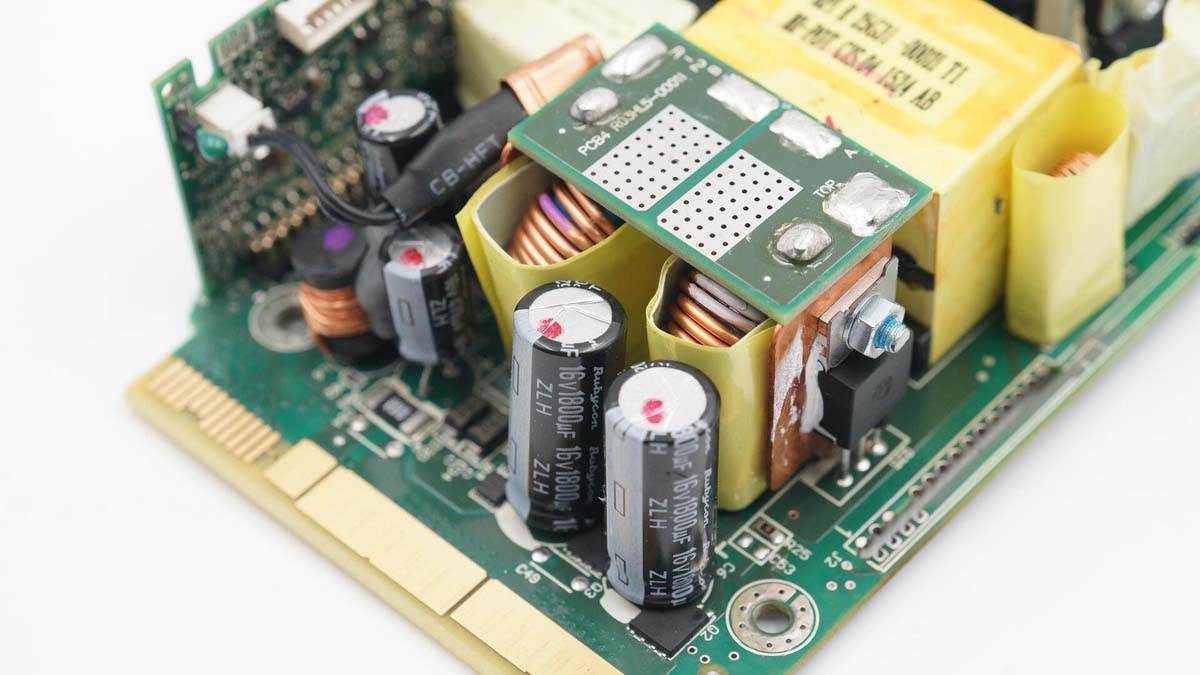

輸出端有一塊小板，下面是濾波電感，兩側是同步整流管。

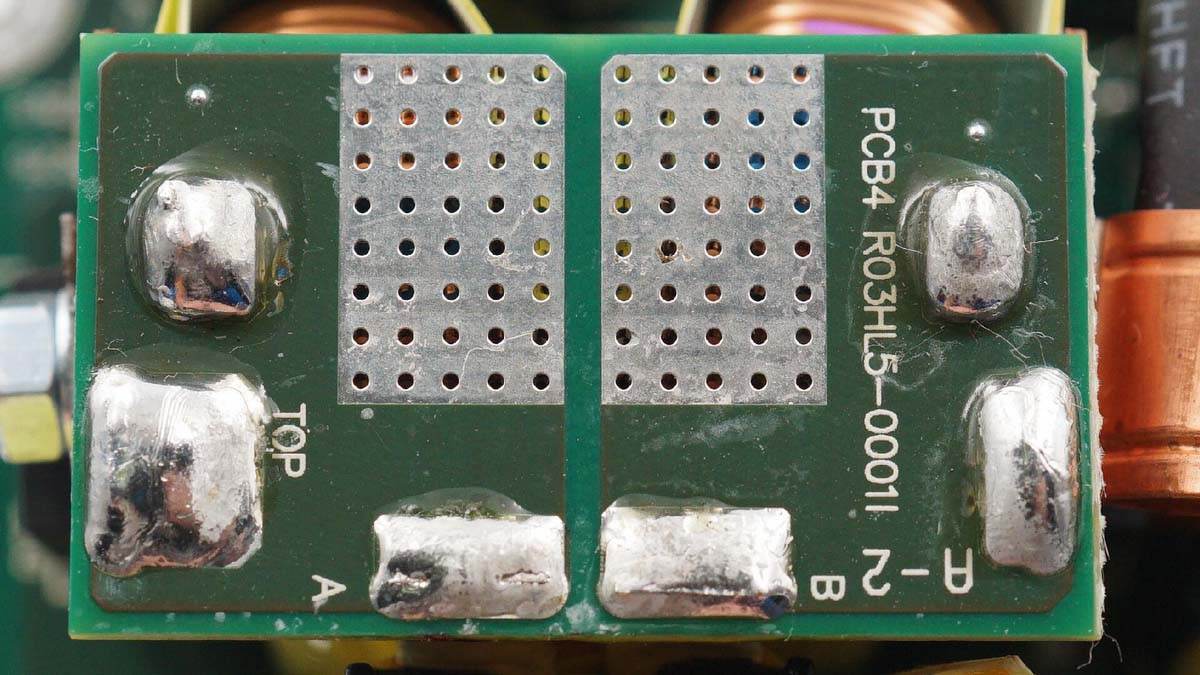

變壓器次級輸出焊接到這塊小板上，板子背面漏銅加錫以及過孔處理，增強散熱。

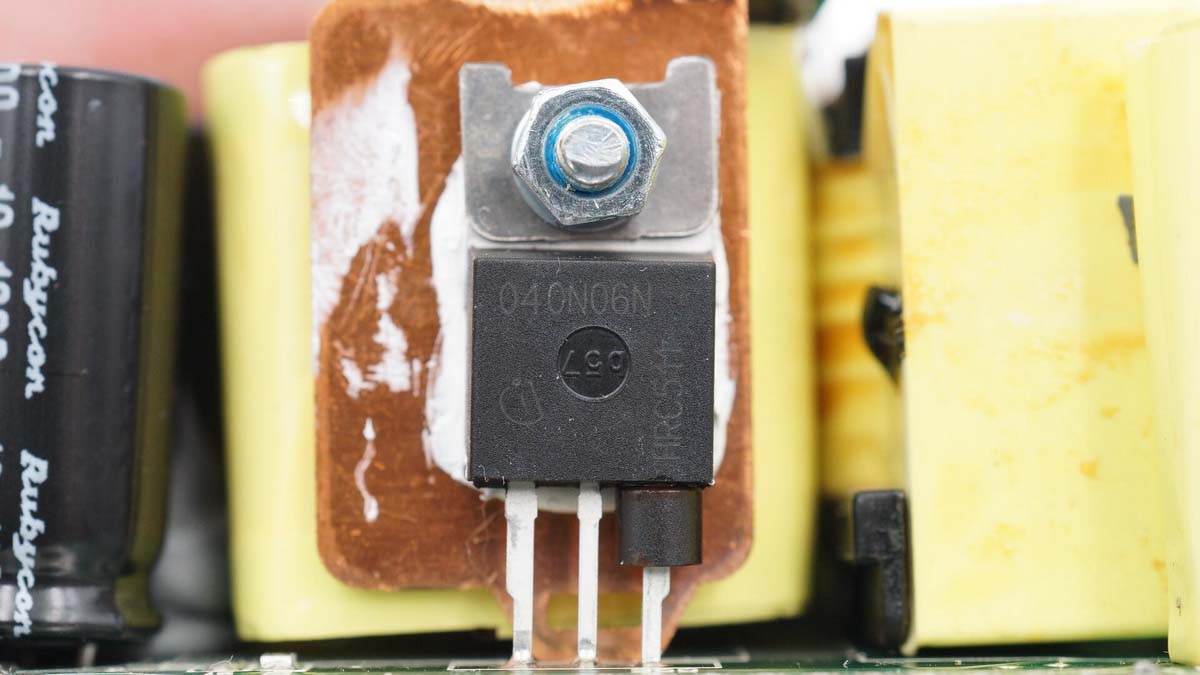

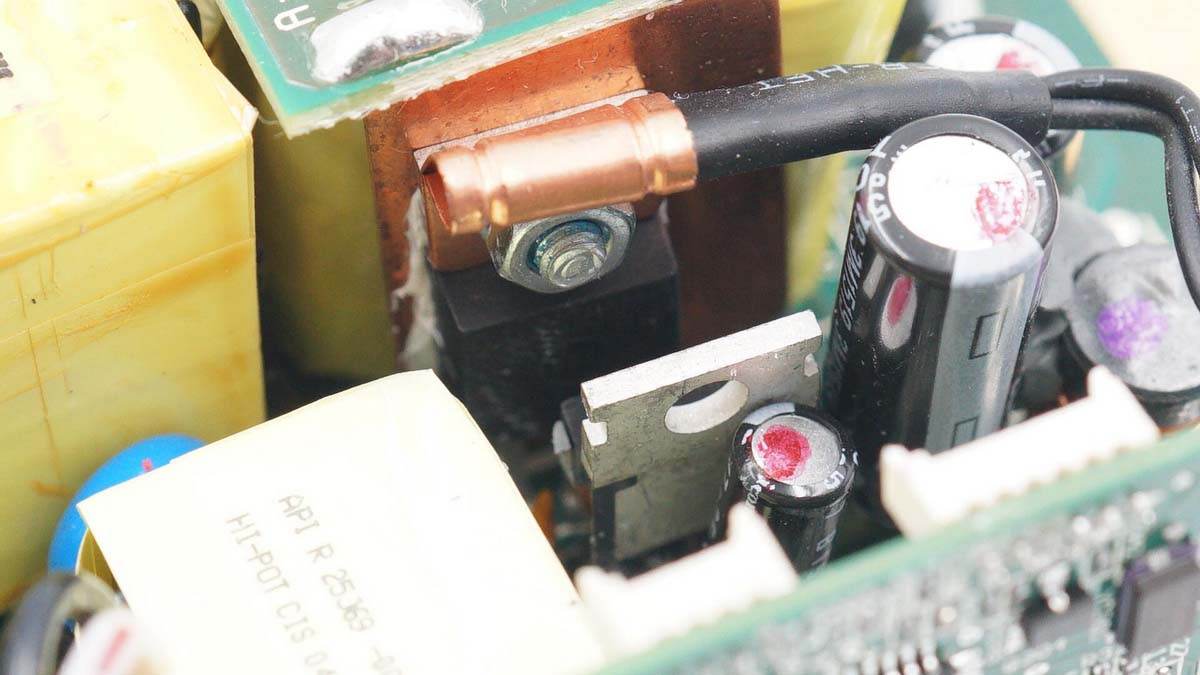

支撐金屬片上固定有同步整流管，采用英飛凌IPP040N06N3 G，耐壓60V，導阻4mΩ，通過螺絲固定到銅質散熱片上，并涂有導熱硅脂。

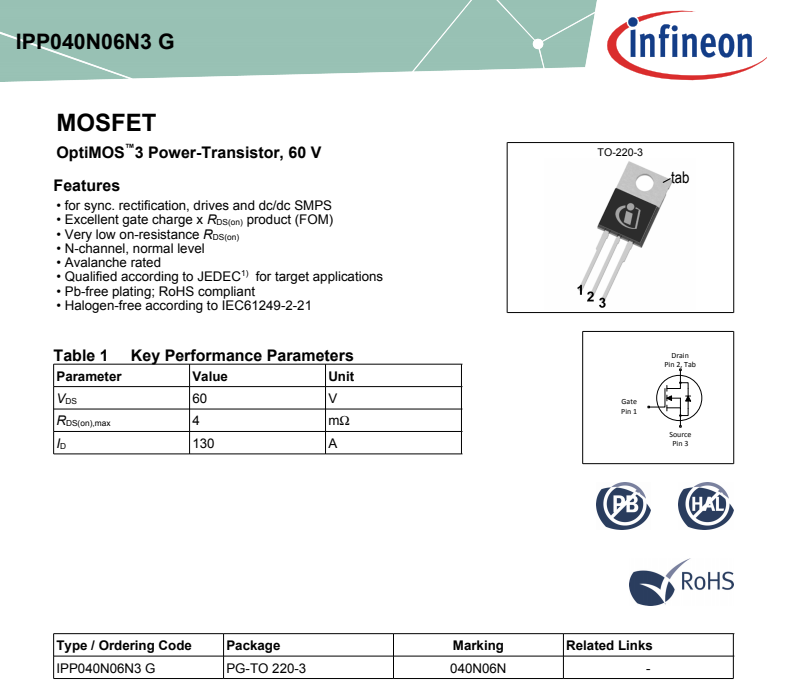

英飛凌IPP040N06N3 G資料信息。

另一側還有一顆，并配有熱敏電阻進行溫度監控，另外其旁邊還有一顆肖特基二極管。

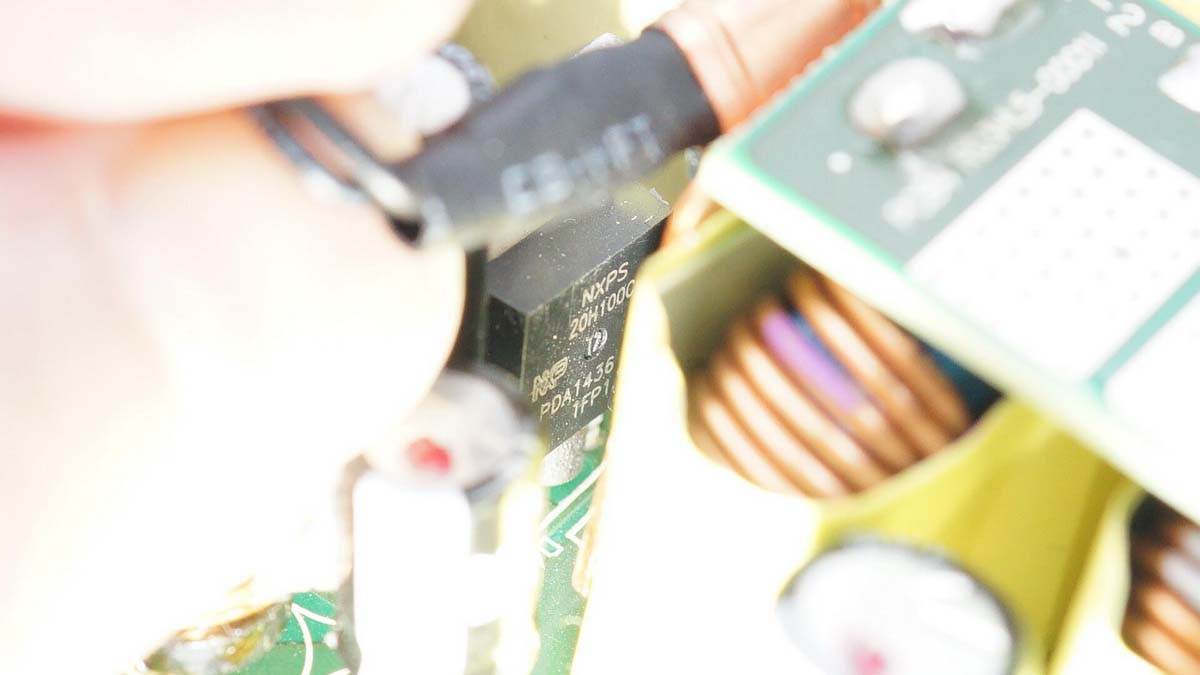

肖特基二極管來自NXP，STPS20H100C，20A100V耐壓。

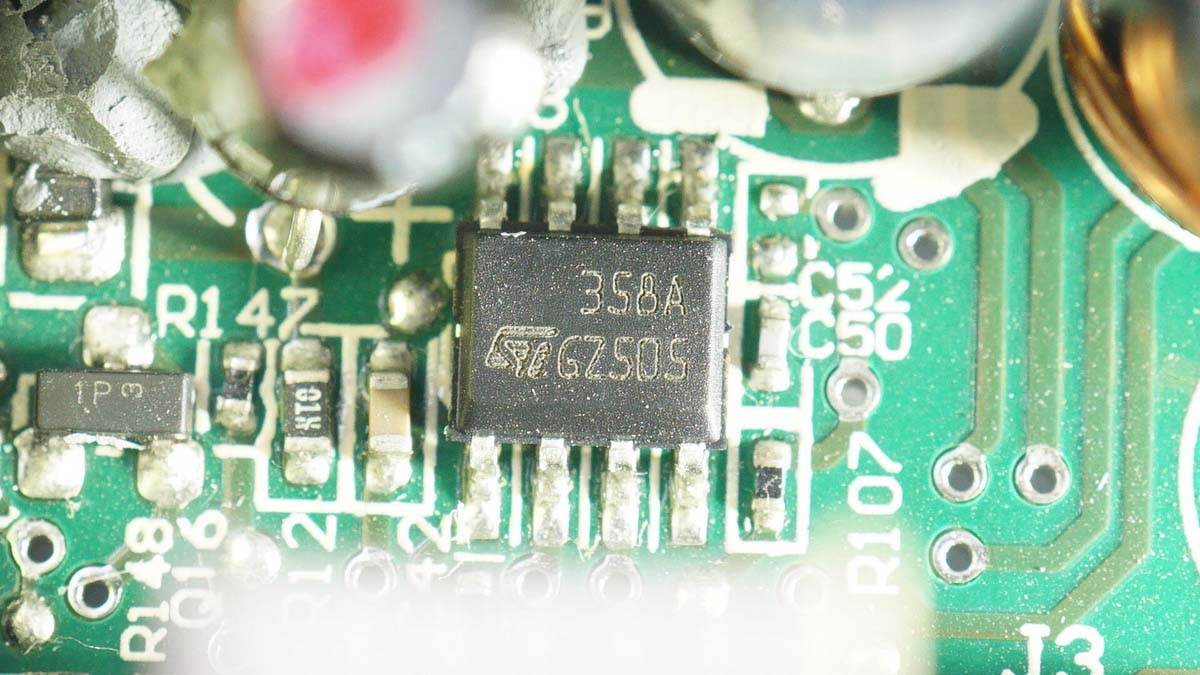

意法LM358A雙運放。

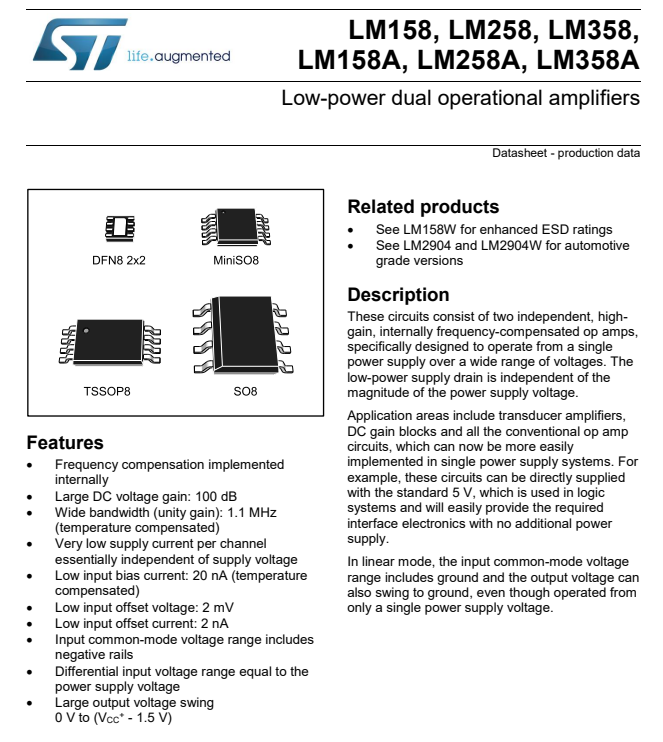

意法LM358A。

小板下有兩顆濾波電感，包裹絕緣膠帶。周邊是多顆濾波電容以及工字電感。

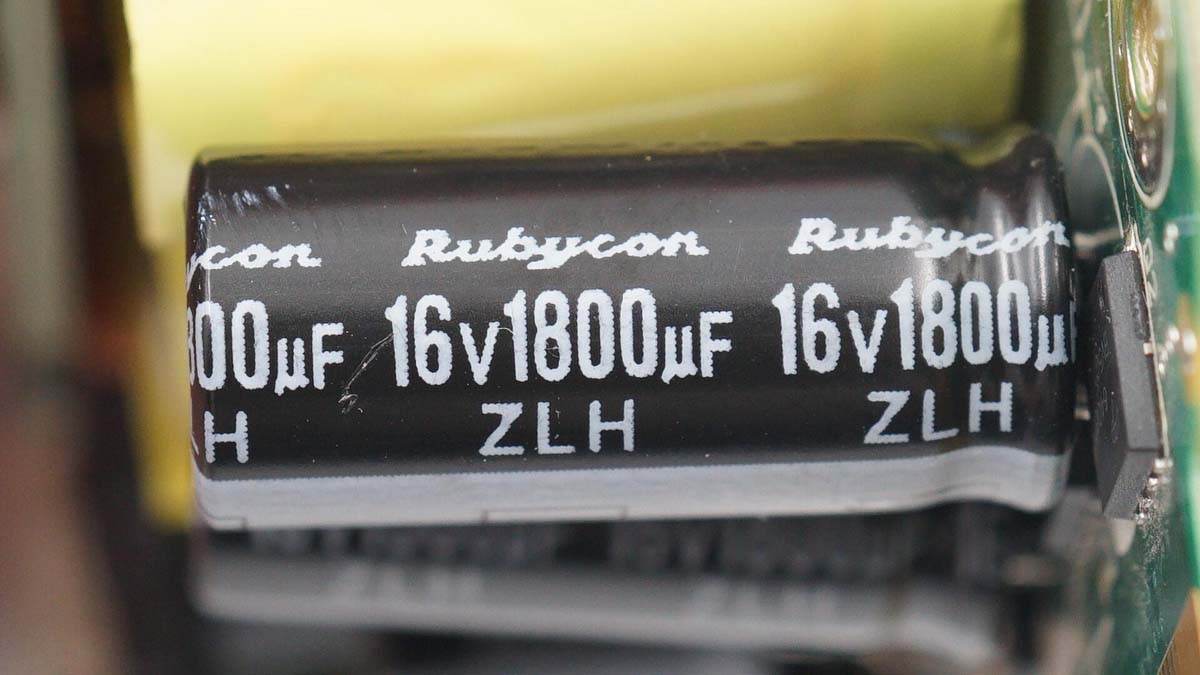

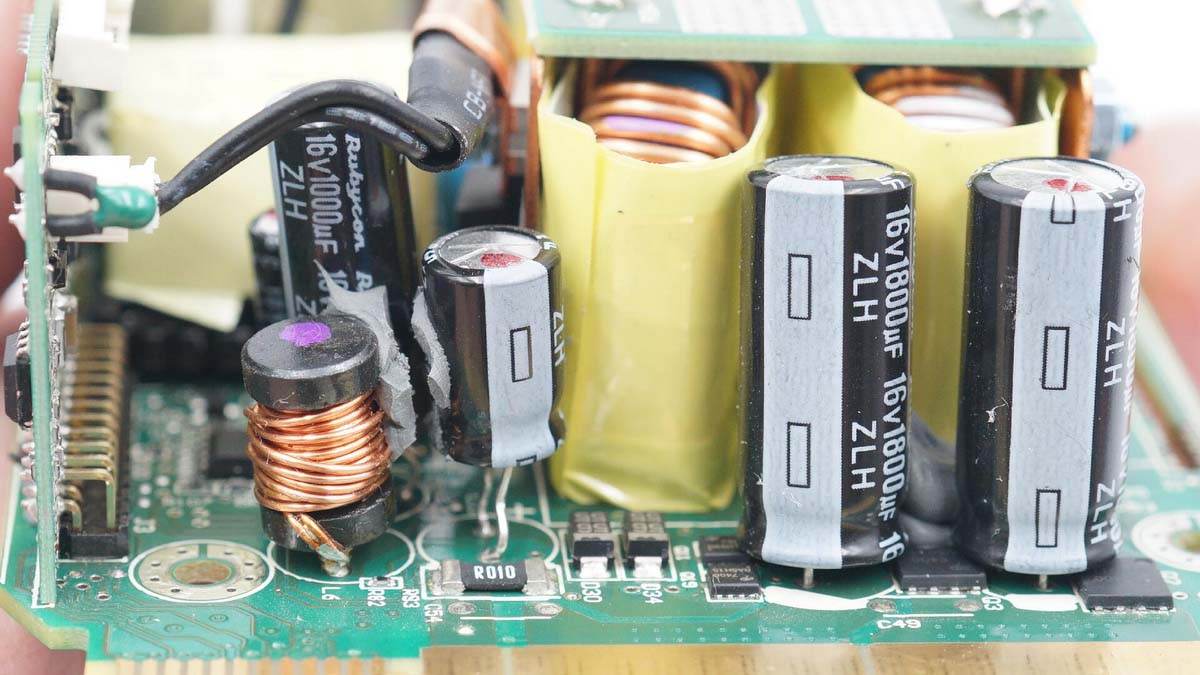

兩顆大電容來自紅寶石，規格均為16V 1800μF，ZLH長壽命系列。

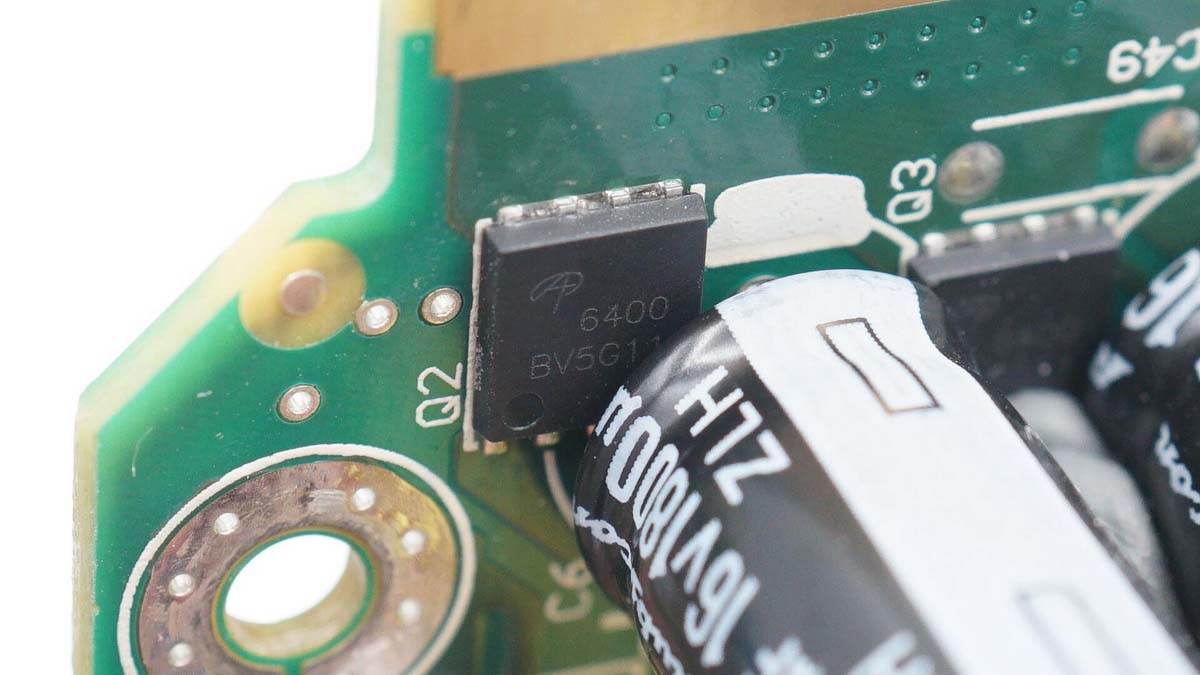

電容下是一顆AOS AON6400，耐壓30V，用于輸出控制。

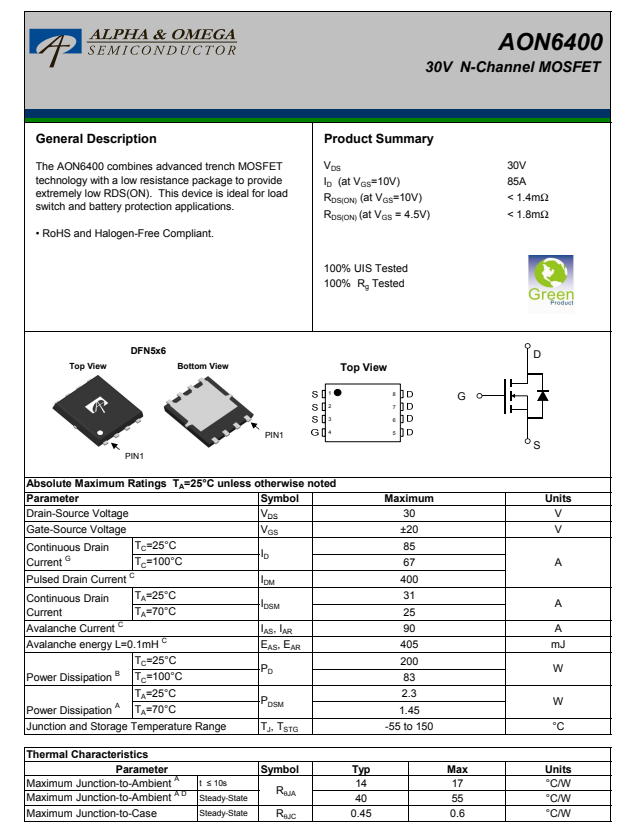

AOS AON6400資料信息。

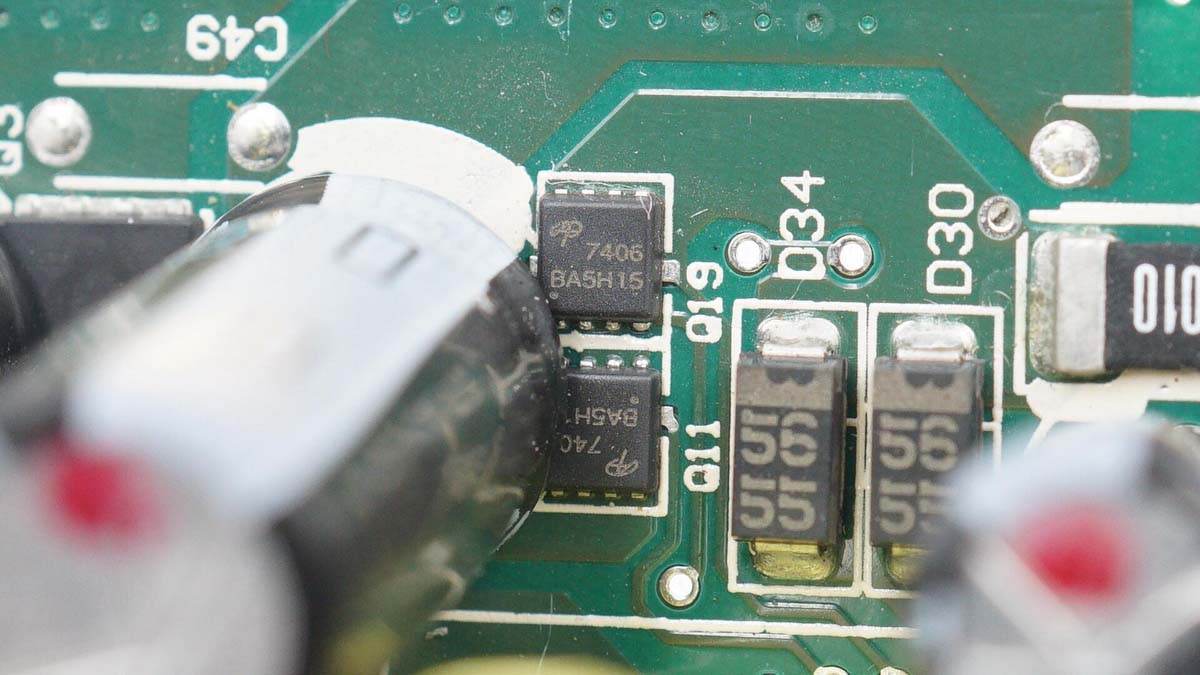

旁邊還有兩顆AON7406，耐壓30V，DFN3x3封裝。

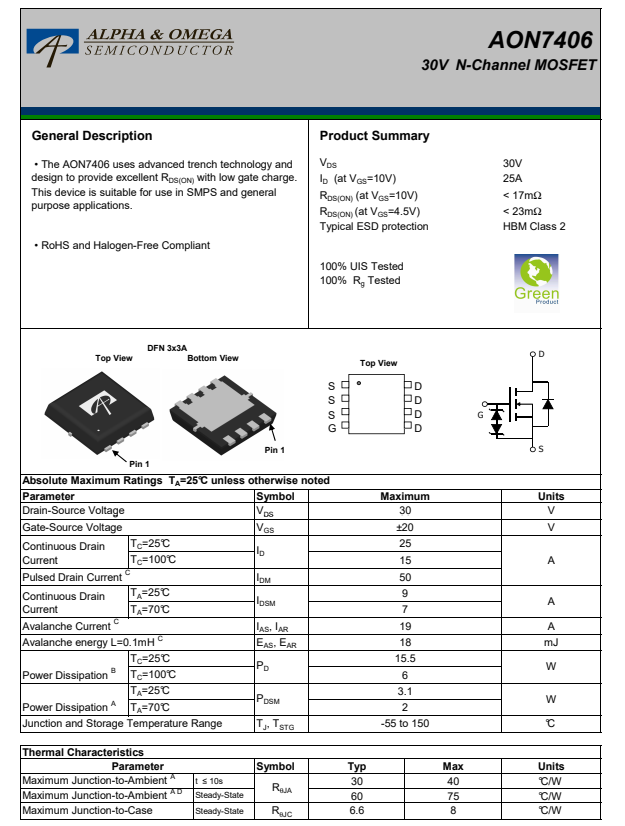

AON7406資料信息。

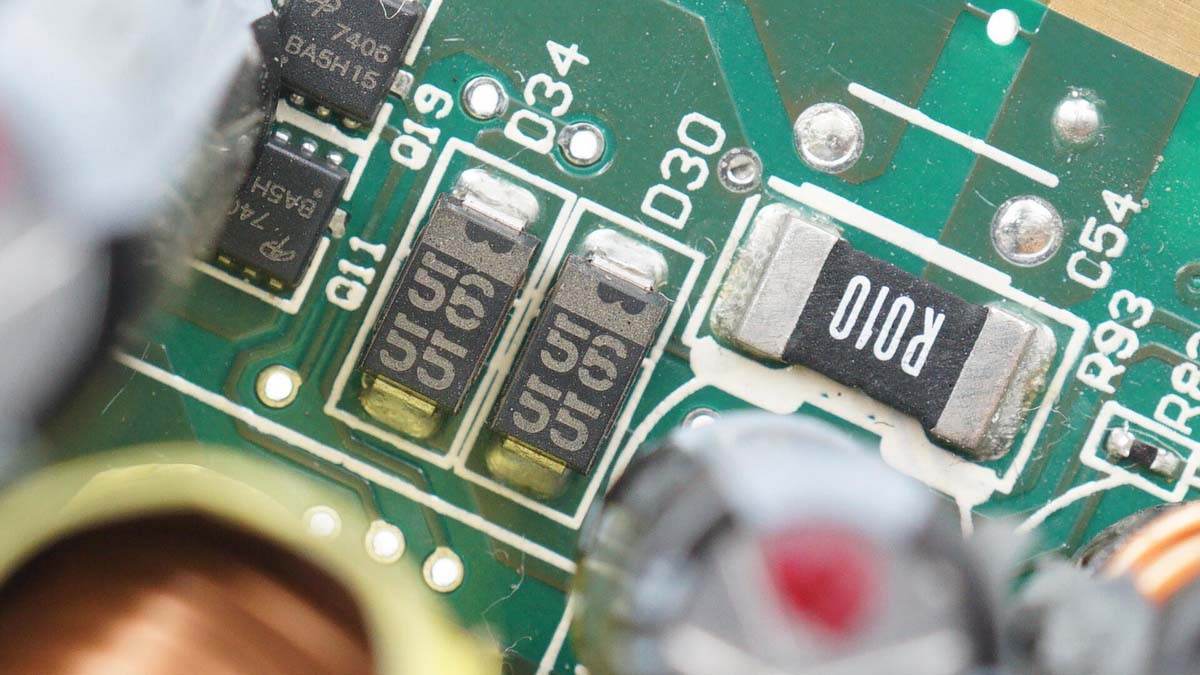

兩顆二極管和取樣電阻。

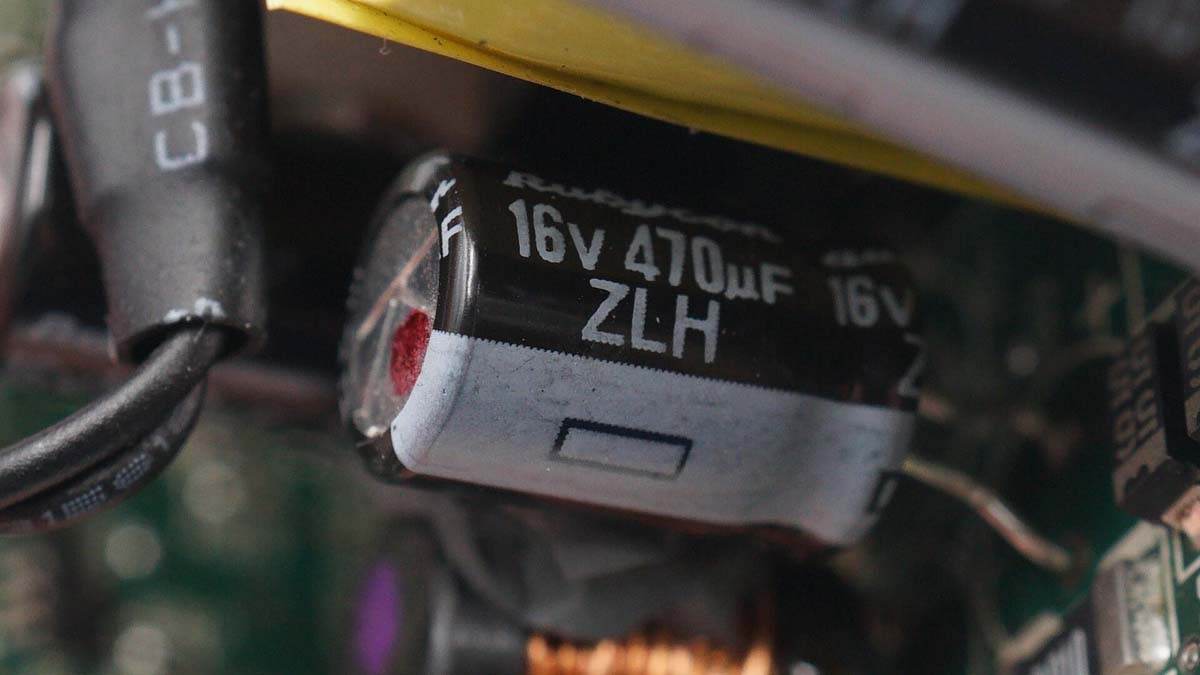

小電容也是來自紅寶石，規格為16V 470μF。

輸出端側邊小板背面一覽。

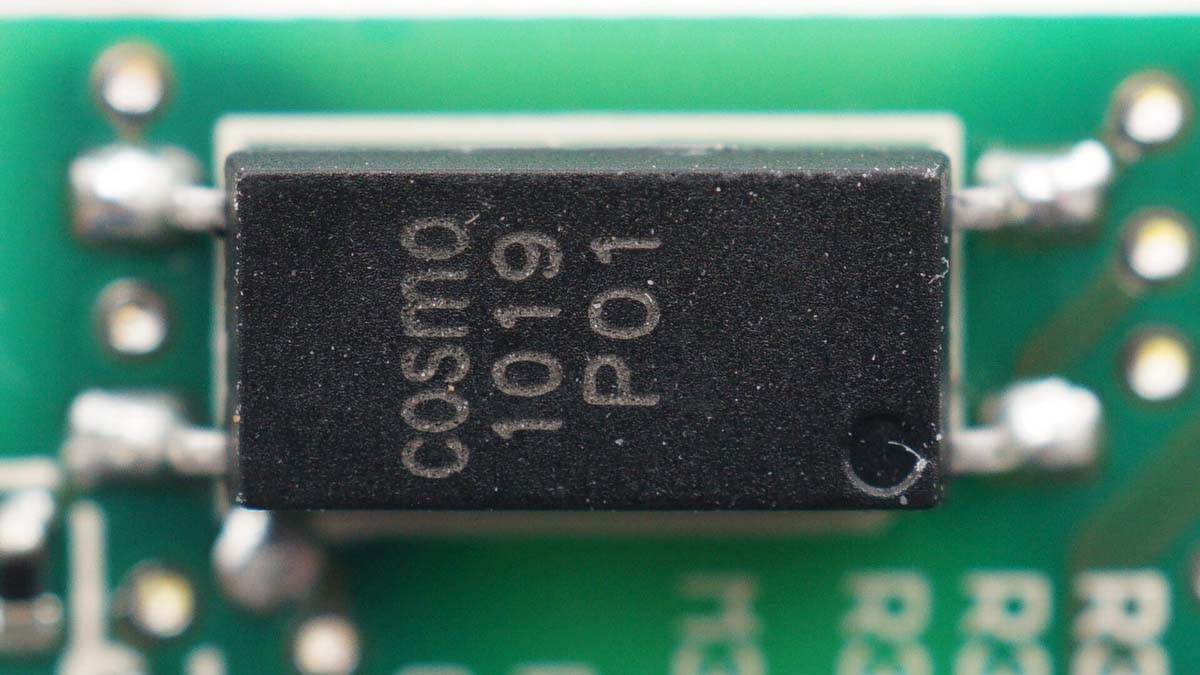

1019光耦。

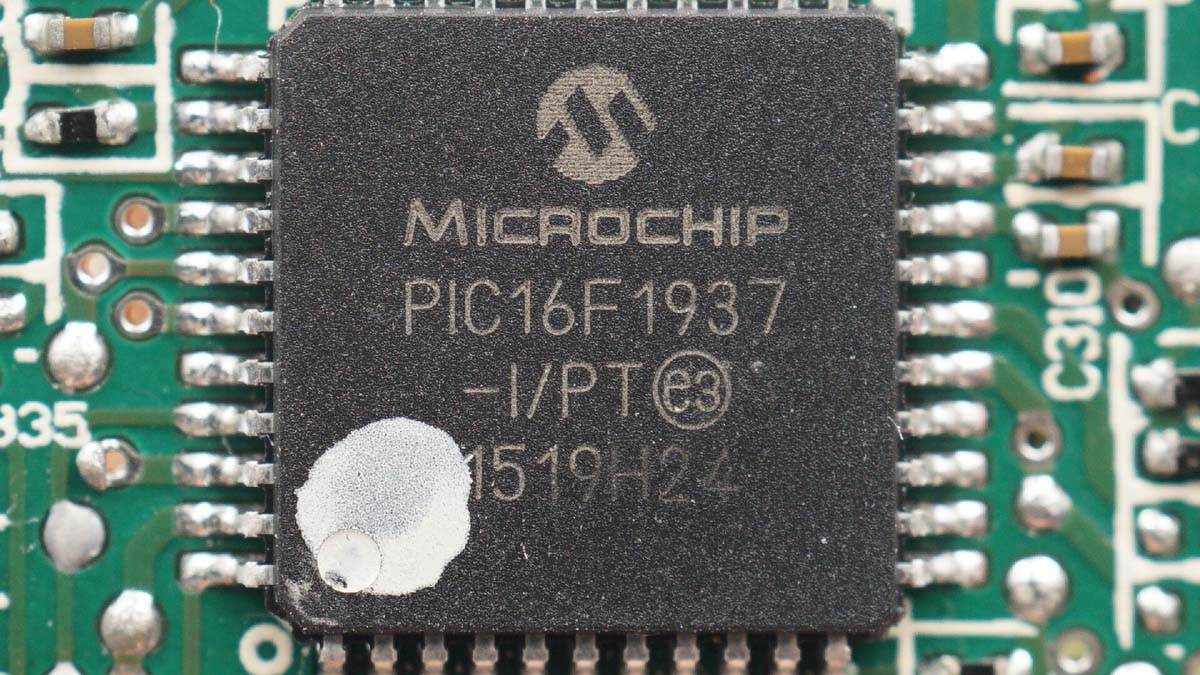

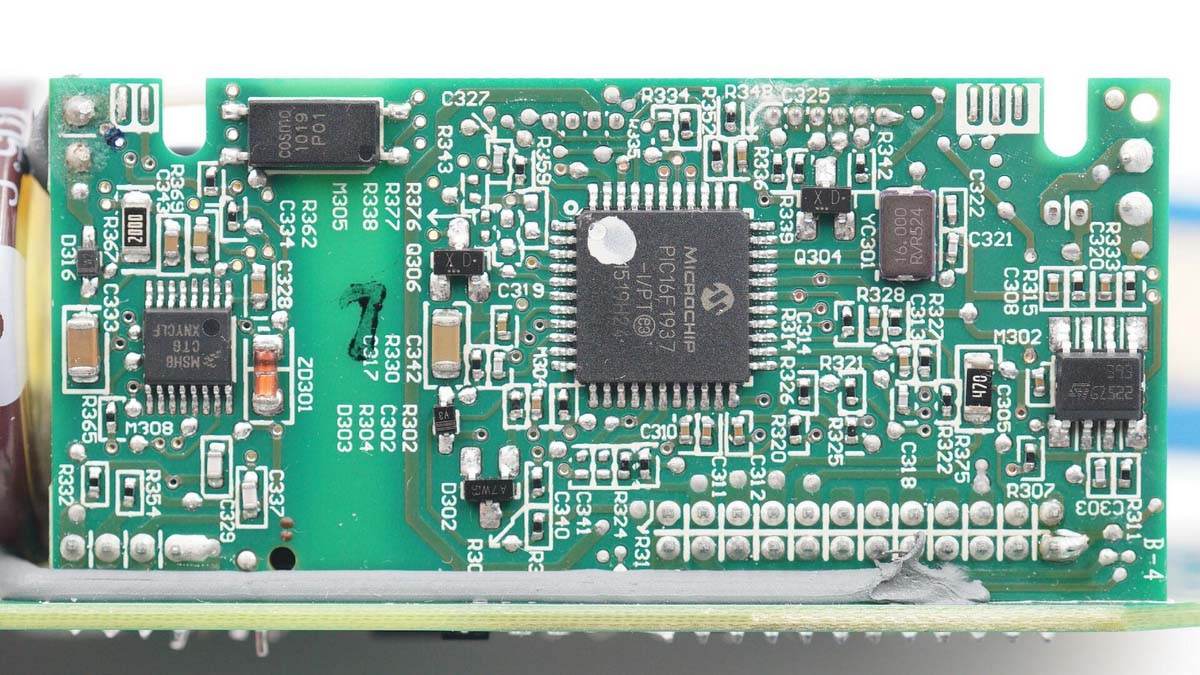

微芯PIC16LF1937單片機，用于電源整機控制。

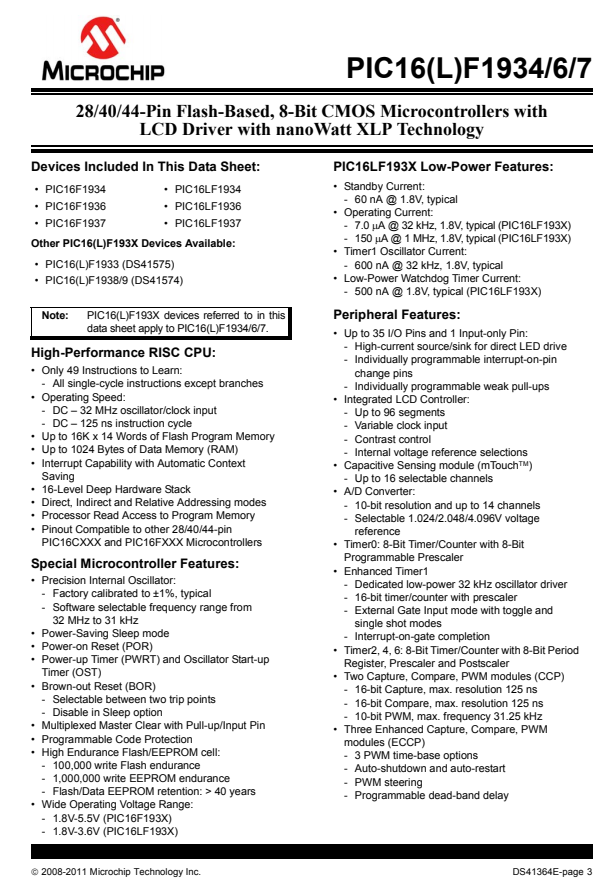

微芯PIC16LF1937 詳細資料。

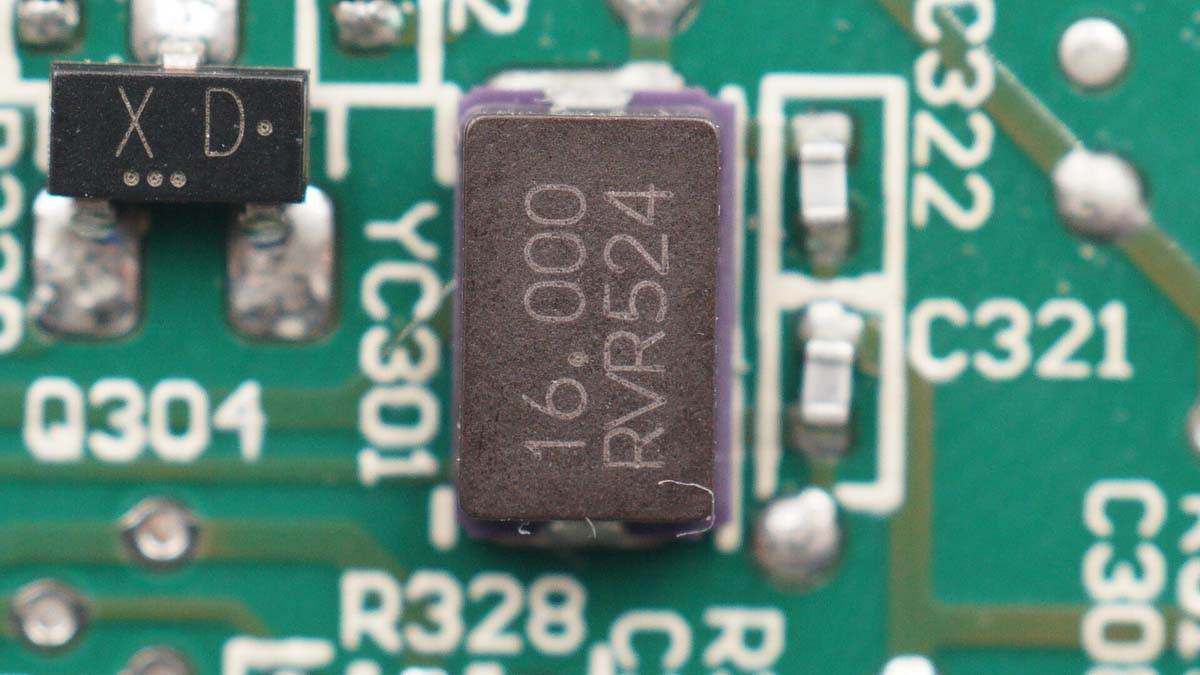

16MHz無源貼片晶振。

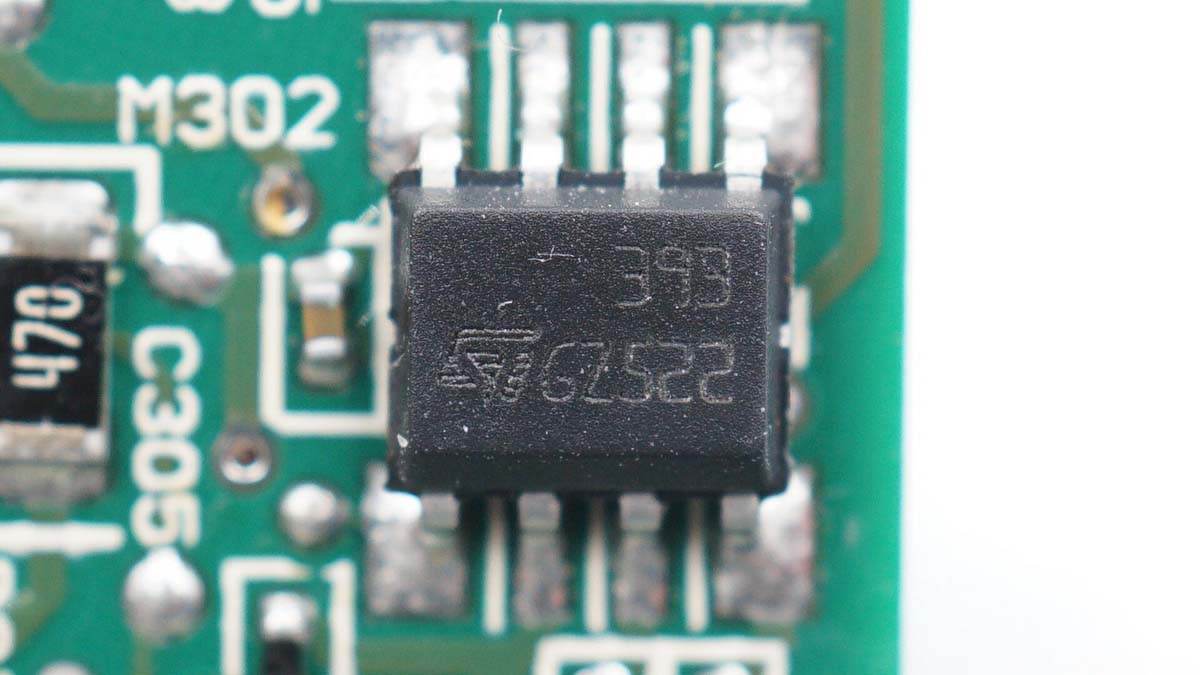

LM393雙路電壓比較器。

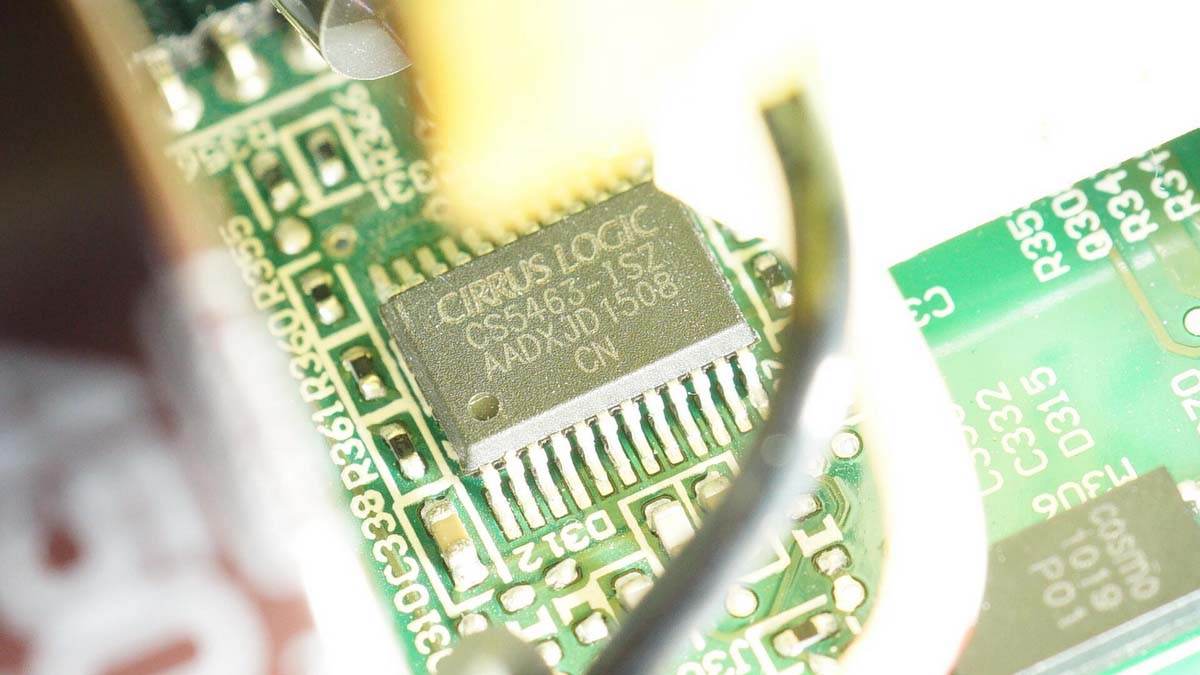

小板另一面還有一顆凌云邏輯CS5463，內置兩路ADC，用于電源功率測量。

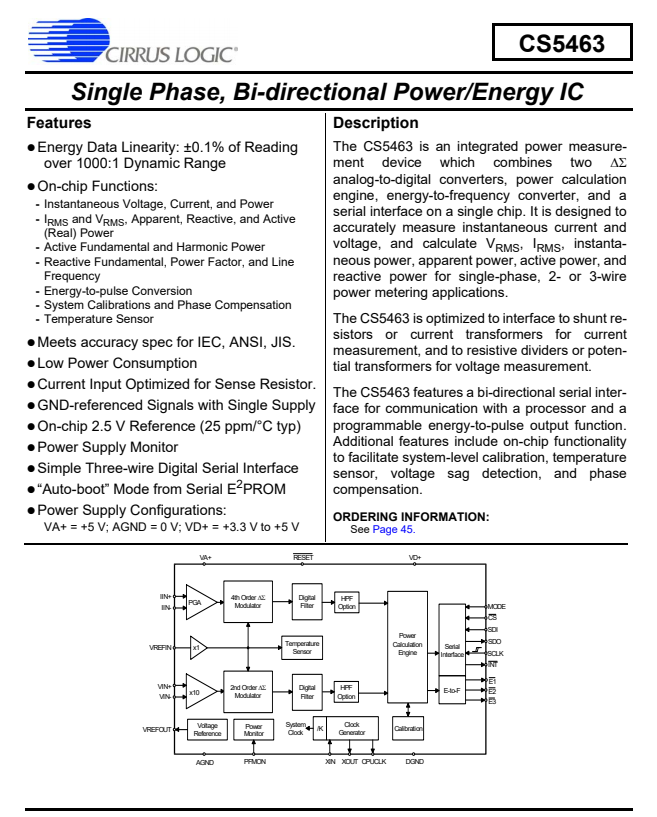

凌云邏輯CS5463資料信息。

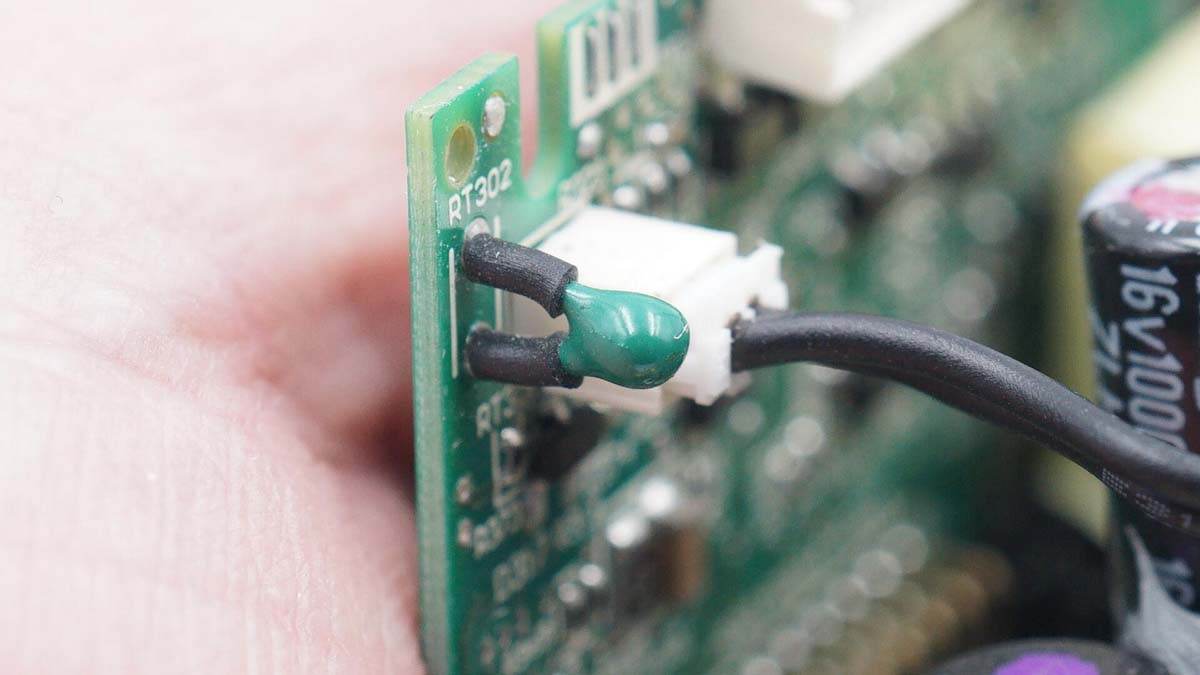

一顆綠色熱敏電阻，檢測進氣溫度。

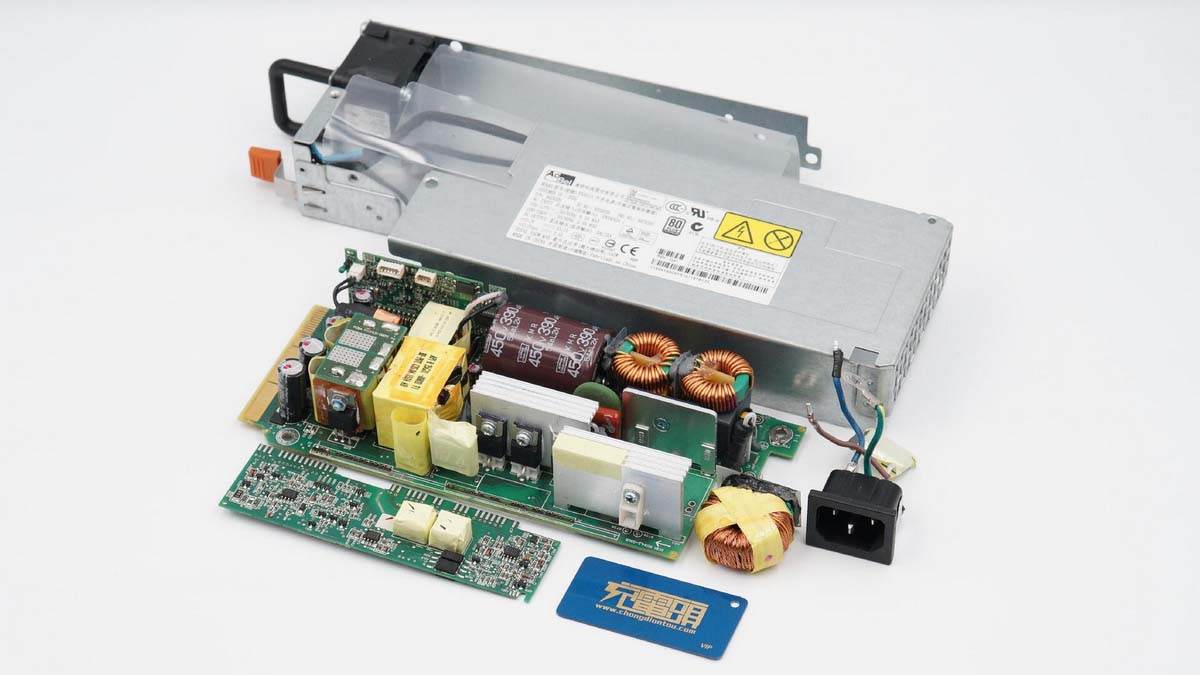

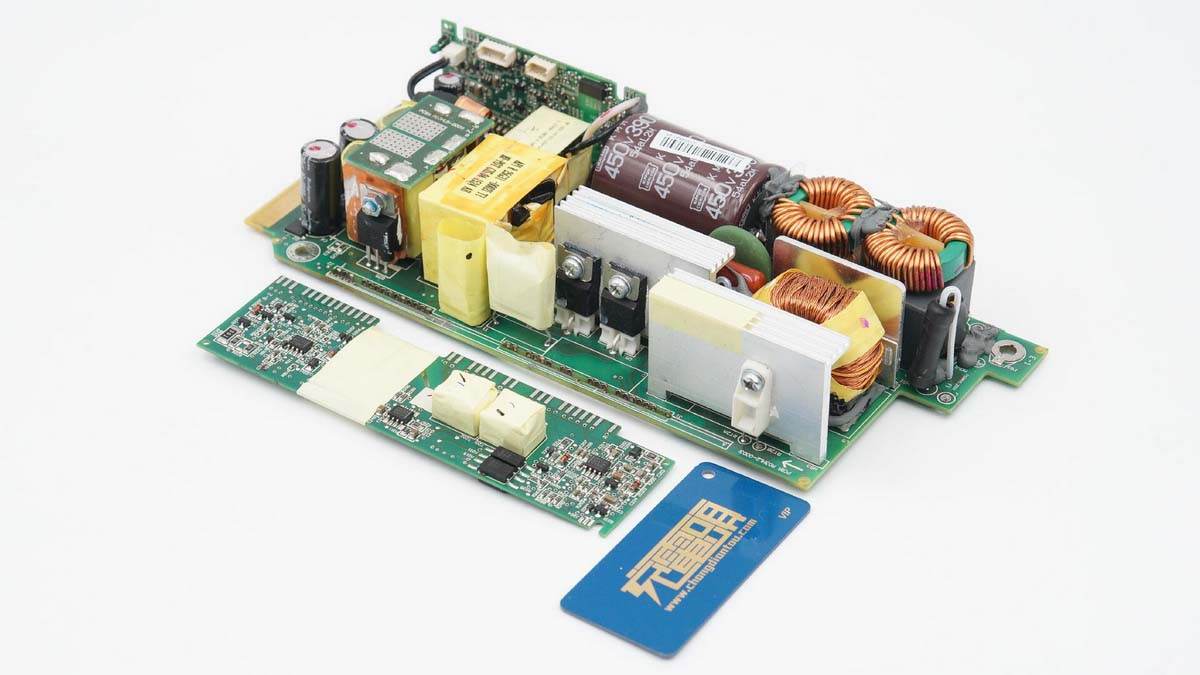

全部拆解完畢，來張全家福。

充電頭網拆解總結

充電頭網拆解發現，康舒這款550W服務器電源采用了移相全橋架構設計，主要采用了TI德州儀器UCC28019A+UCC3895方案，CREE C3D04060A碳化硅二極管進行升壓整流，隔離驅動采用UCC27324驅動變壓器。另外設計有輔助電源供電電路，采用英飛凌ICE3AR0680JZ離線開關電源芯片；輸出端采用微芯PIC16LF1937單片機進行電源整機控制。日化、紅寶石電容進行輸入輸出濾波。

總的來說，這款電源用料上非常的豪華。從頭看到尾，芯片來自德州儀器、意法、英飛凌、微芯等知名大廠，而且早早就用上了碳化硅器件，電容是日系的，保證電源的使用壽命。內置多顆熱敏電阻檢測不同位置的溫度。這款電源的拆解足以反映出康舒旗下產品質量可靠，同時也是其能成為一家國際知名電源大廠的原因之一。

當然，這次過購買的這款服務器電源屬于特殊處理的價格，約等于白送。如果有一定的DIY基礎，改造成為25個20W PD快充，那電源的價值可就翻倍了。
