快充魔方插座憑借立體機身造型，桌面占用空間小，使用時插頭不會打架、插線即可為手機充電等特點而成為目前市面上非常熱門的一類插座產品。而且隨著PD快充的不斷普及，一般的USB插座已經很難再滿足用戶快充使用需求。面對市場的不斷發展，近期公牛將自家的3USB快充魔方插座GNV-UU2183升級成了PD快充魔方插座。

只看外觀的話，也就是其中一個USB-A口換成了Type-C接口，支持20W PD快充，可滿足iPhone 12全系列全速快充需求。下面充電頭網就對公牛新升級的快充插座進行詳細拆解，看看其內部設計又是如何的。

一、公牛20W PD快充魔方插座外觀

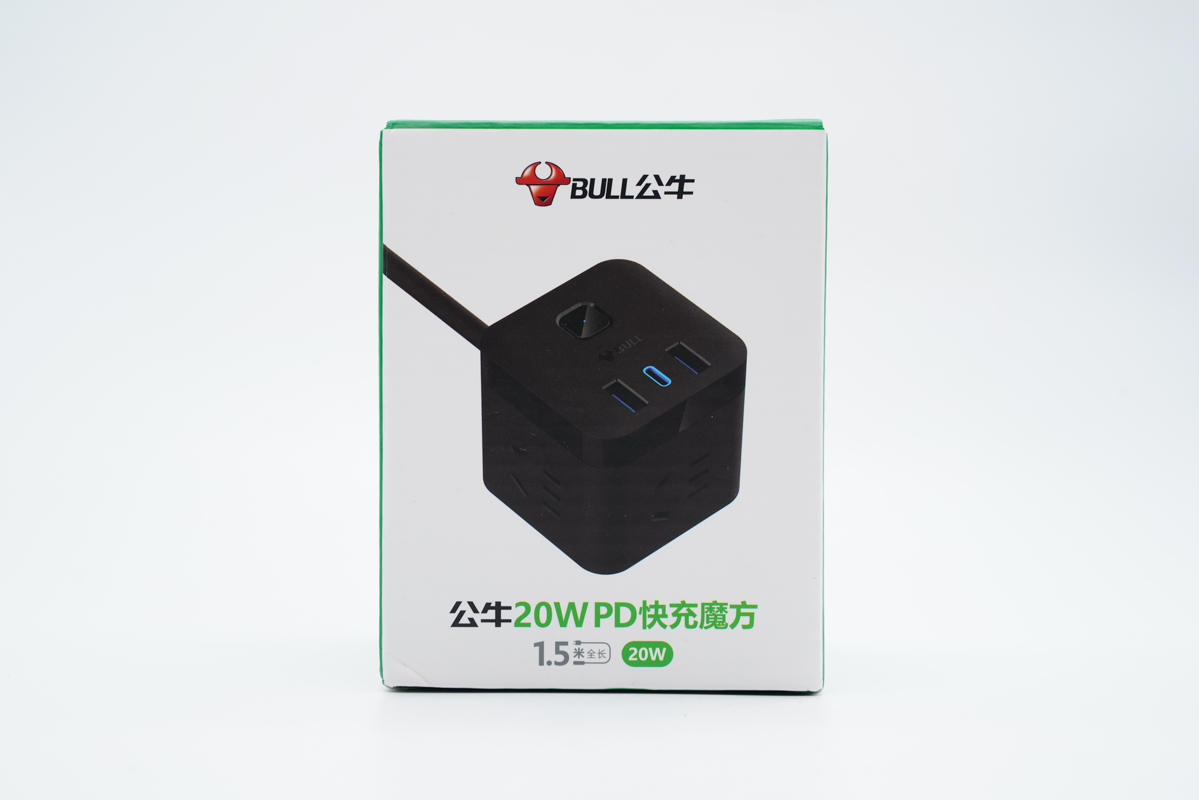

包裝盒正面印有BULL公牛品牌、插座外觀圖以及名稱。

背面印有產品技術參數以及特點等信息。

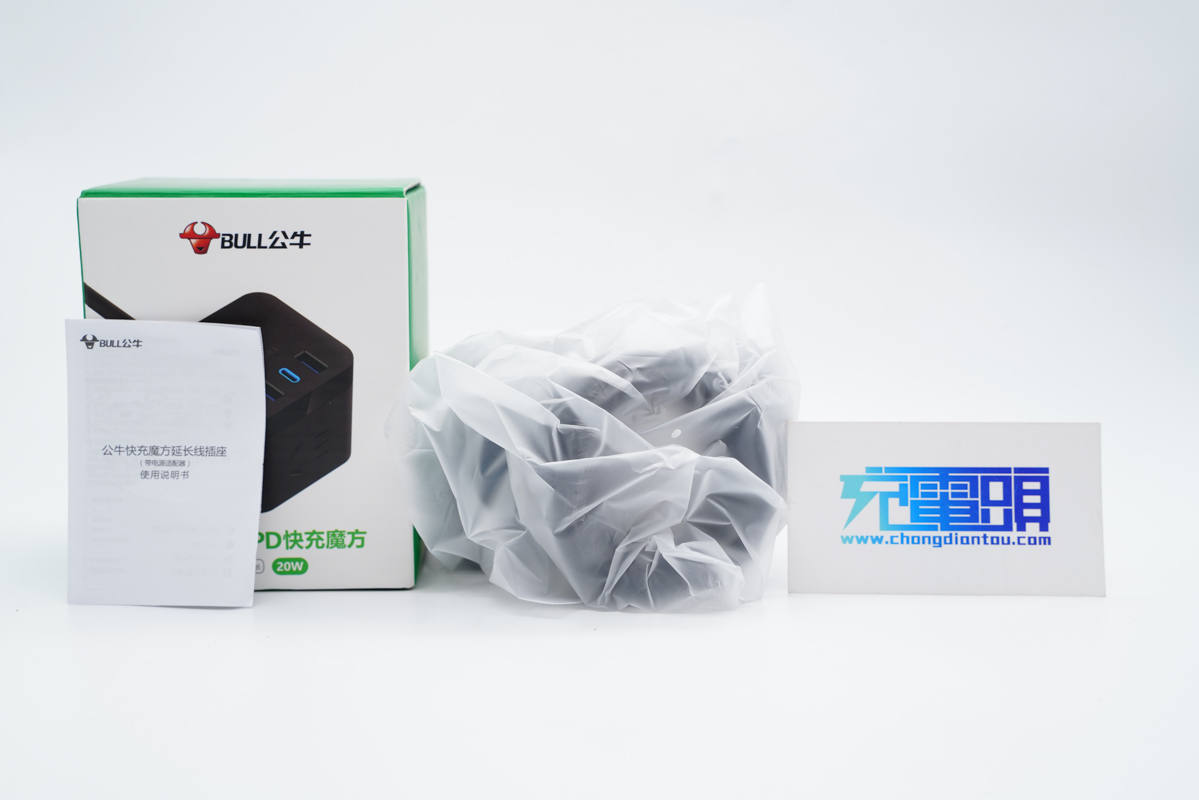

包裝內含說明書和插座，插座套有防塵塑料袋。

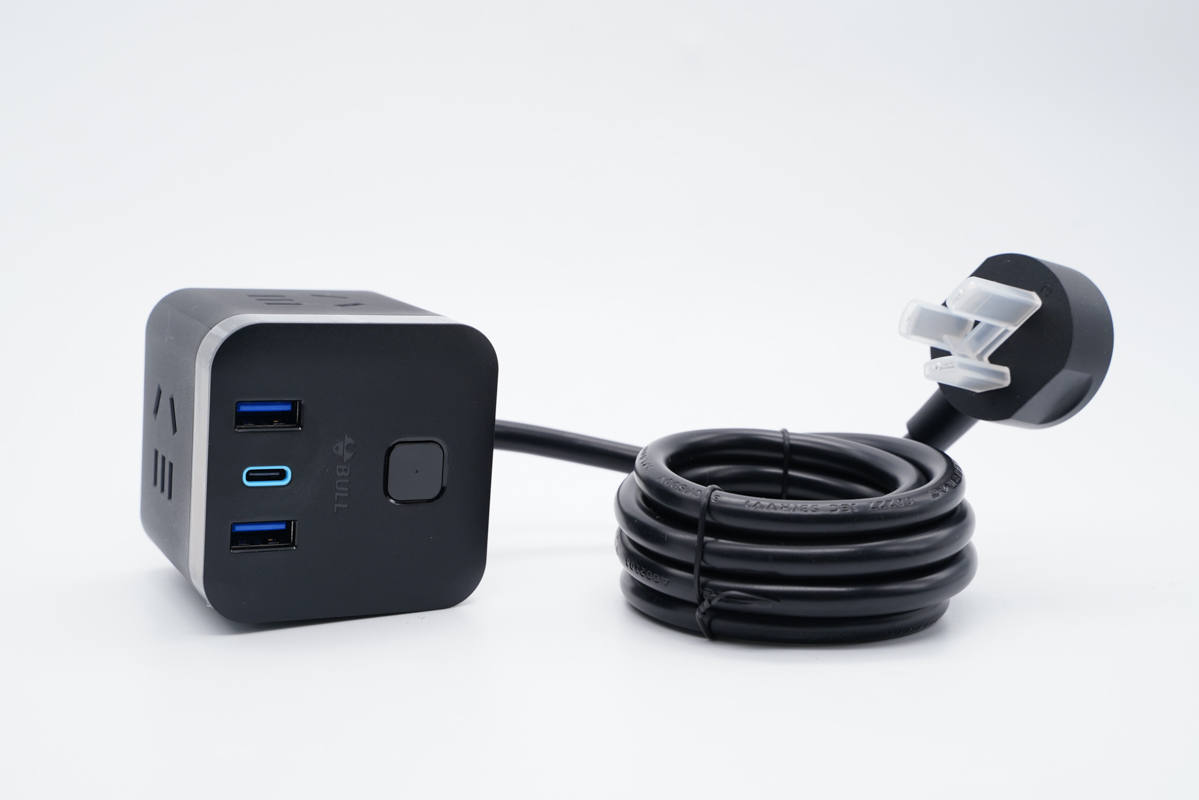

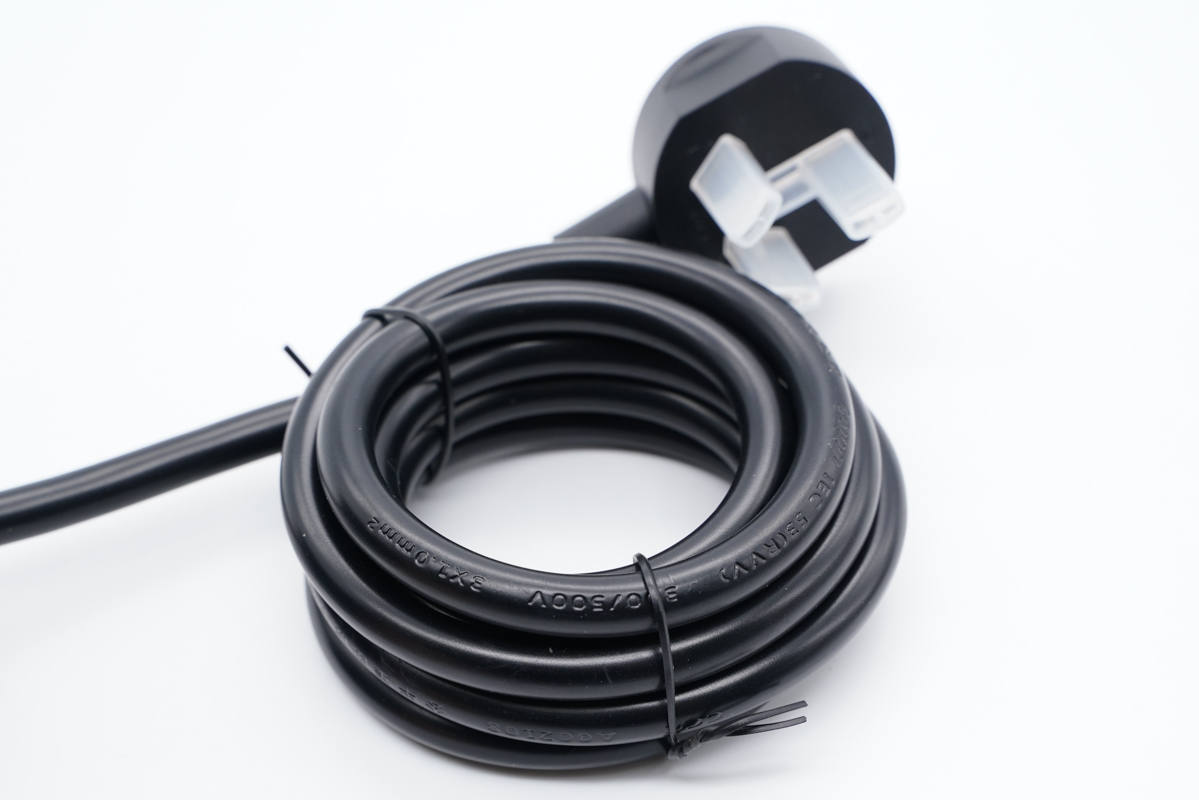

公牛魔方插座整體一覽，電源線捆扎整理。

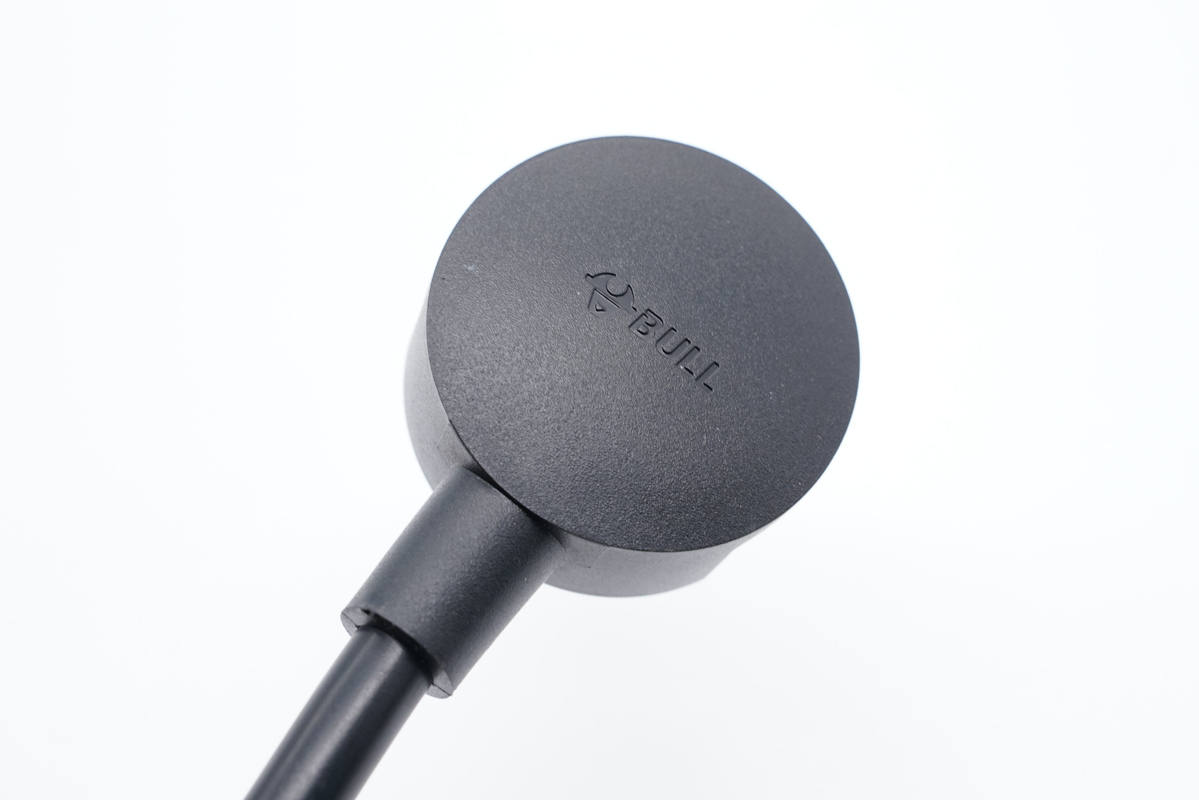

三腳插頭上凹印公牛logo。

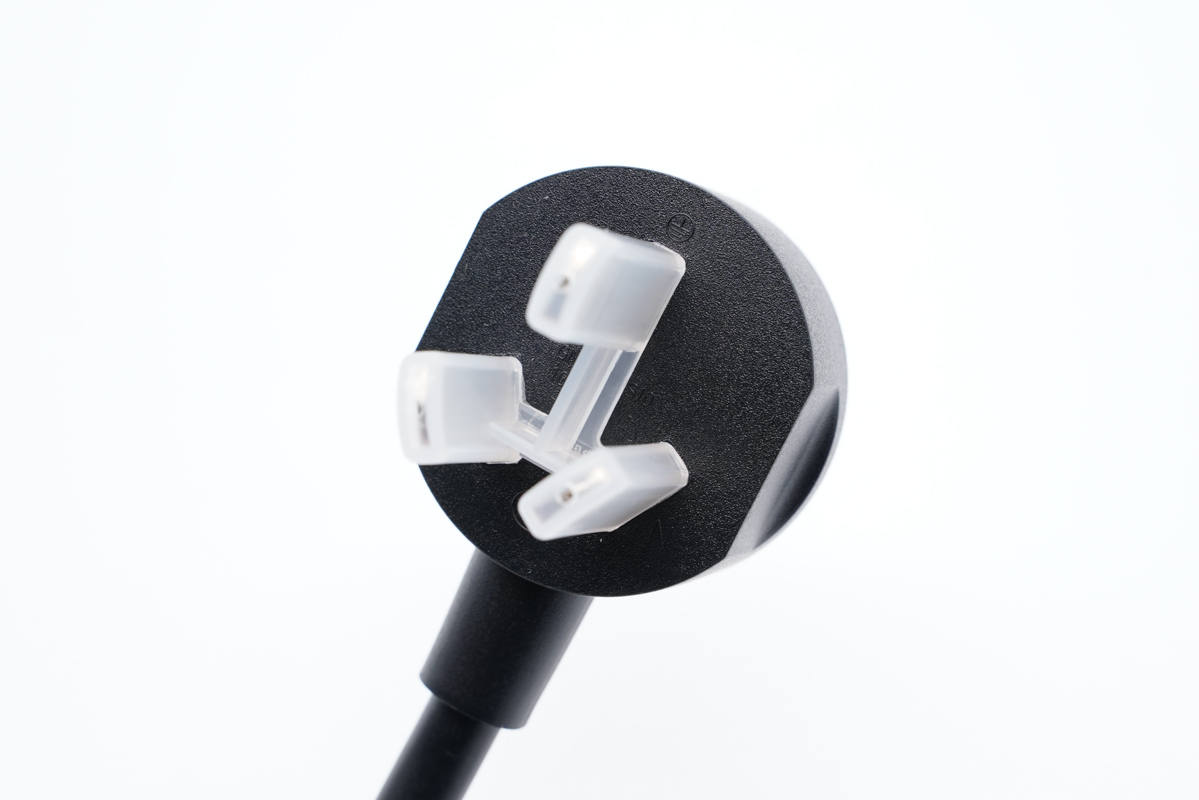

插頭兩側設有凹槽，方便用戶插拔使用，插腳套有膠套保護。

電源線規格為3×1.0mm2，符合新國標規范，粗壯結實，柔韌度也很好。

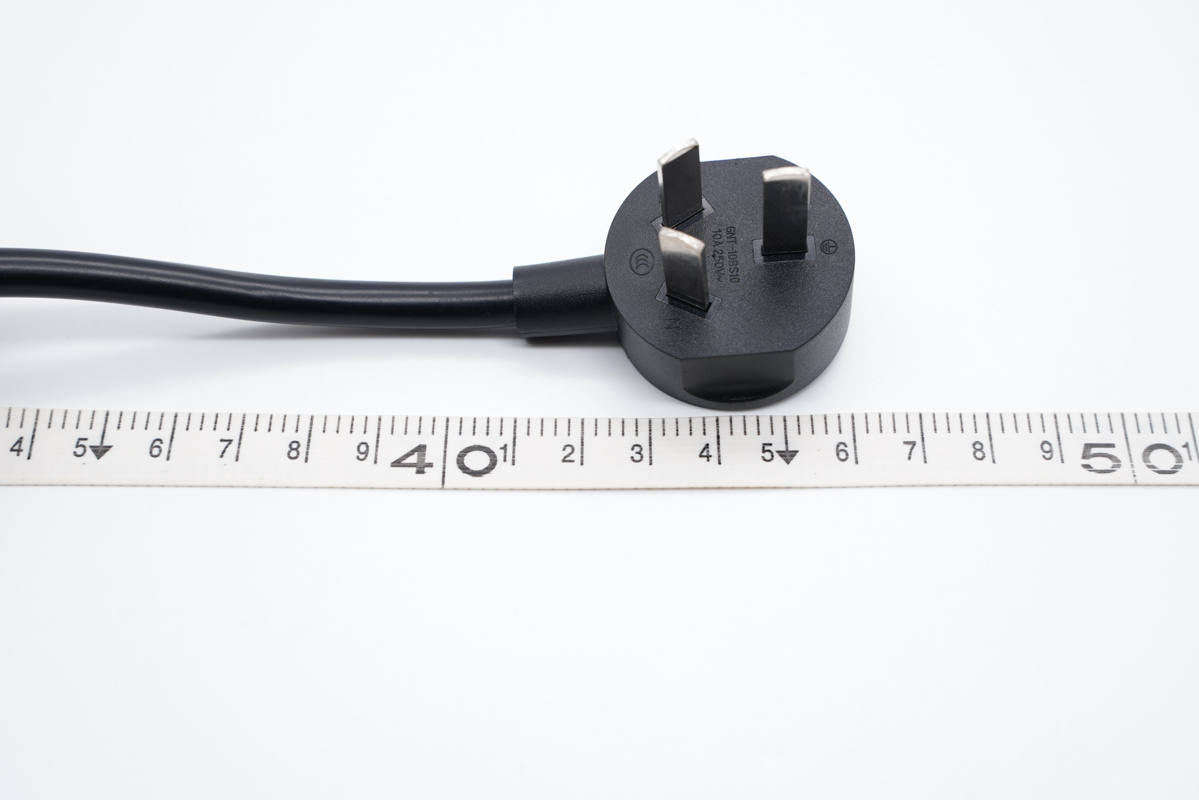

另外電源線長約1.46m，可以滿足大多數使用場景。

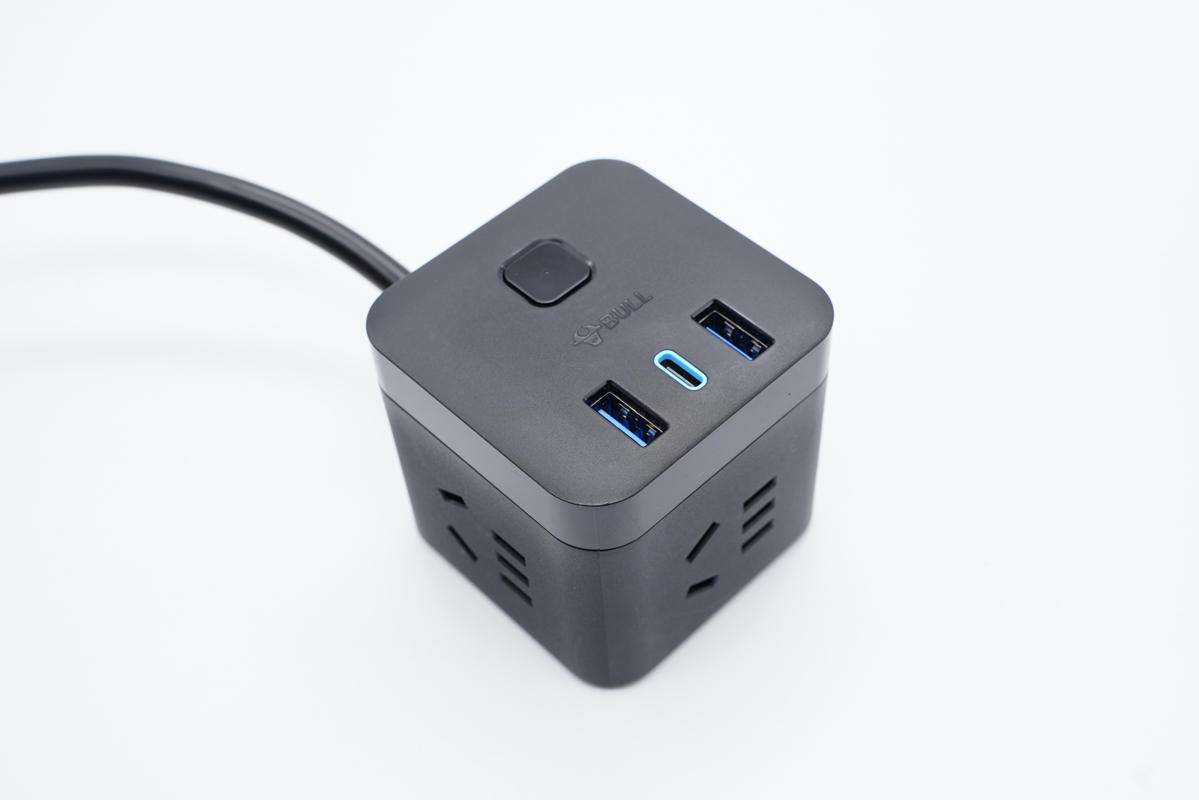

插座機身是立體方塊造型，PC材質黑色外殼，六面基本磨砂處理，腰身各面之間過渡圓潤，整體十分有氣質。

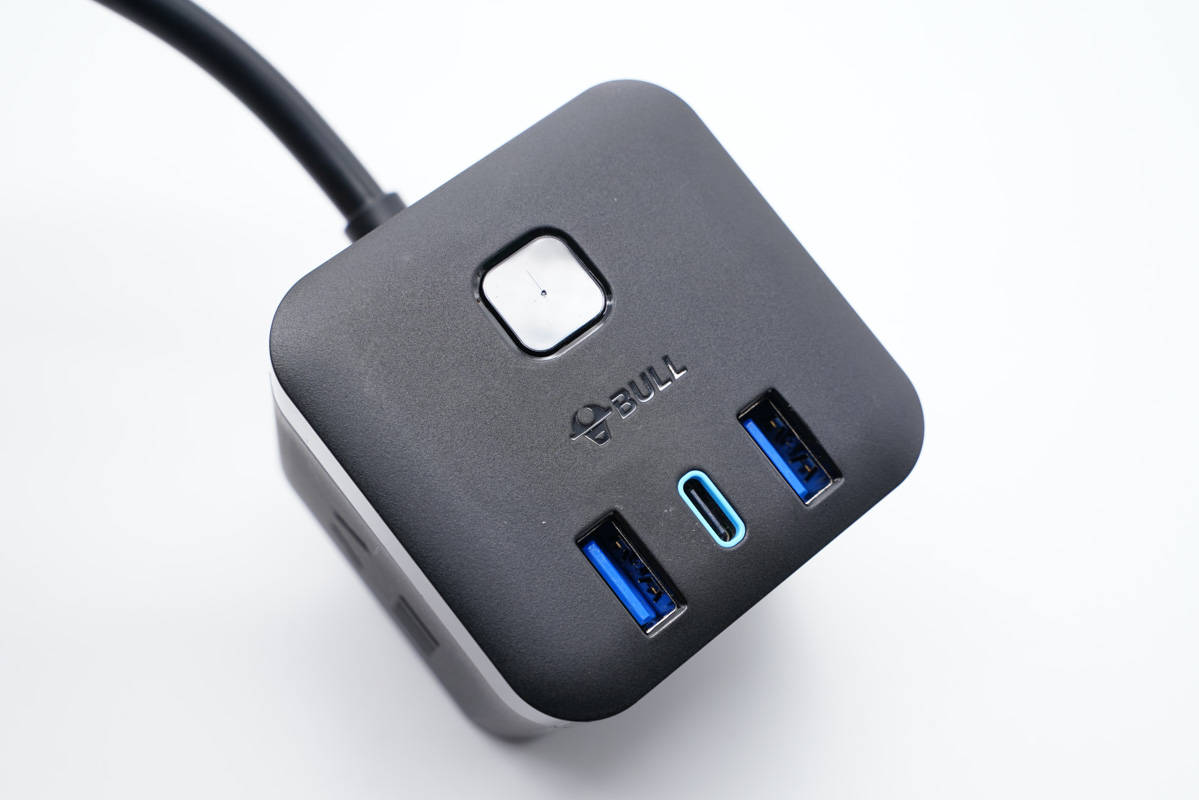

頂部配有電源鍵以及2A1C三個USB接口，中心凹印BULL品牌logo。兩個A口采用藍色膠芯，C口采用黑色膠芯，不過配有一個藍色塑料環裝飾。

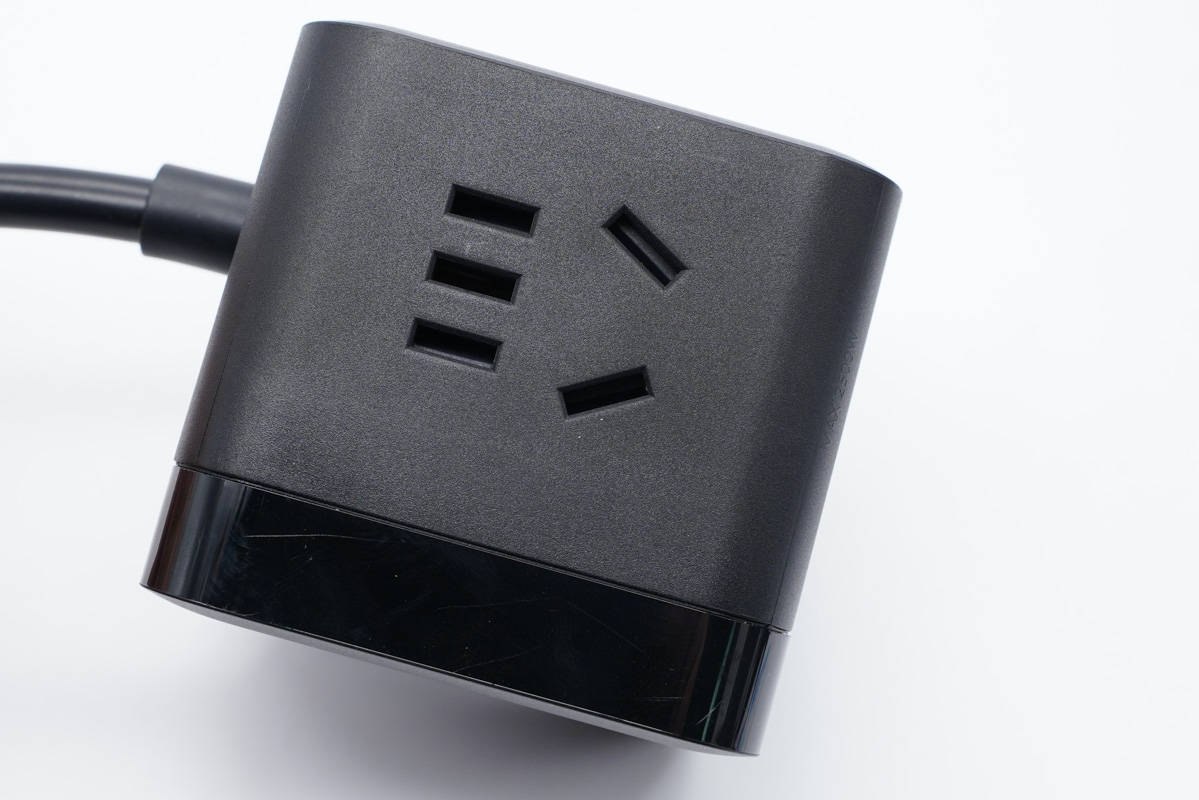

腰身磨砂和亮面撞色設計，其中三面配有3+2新國標插口，內置安全門防止異物進入。

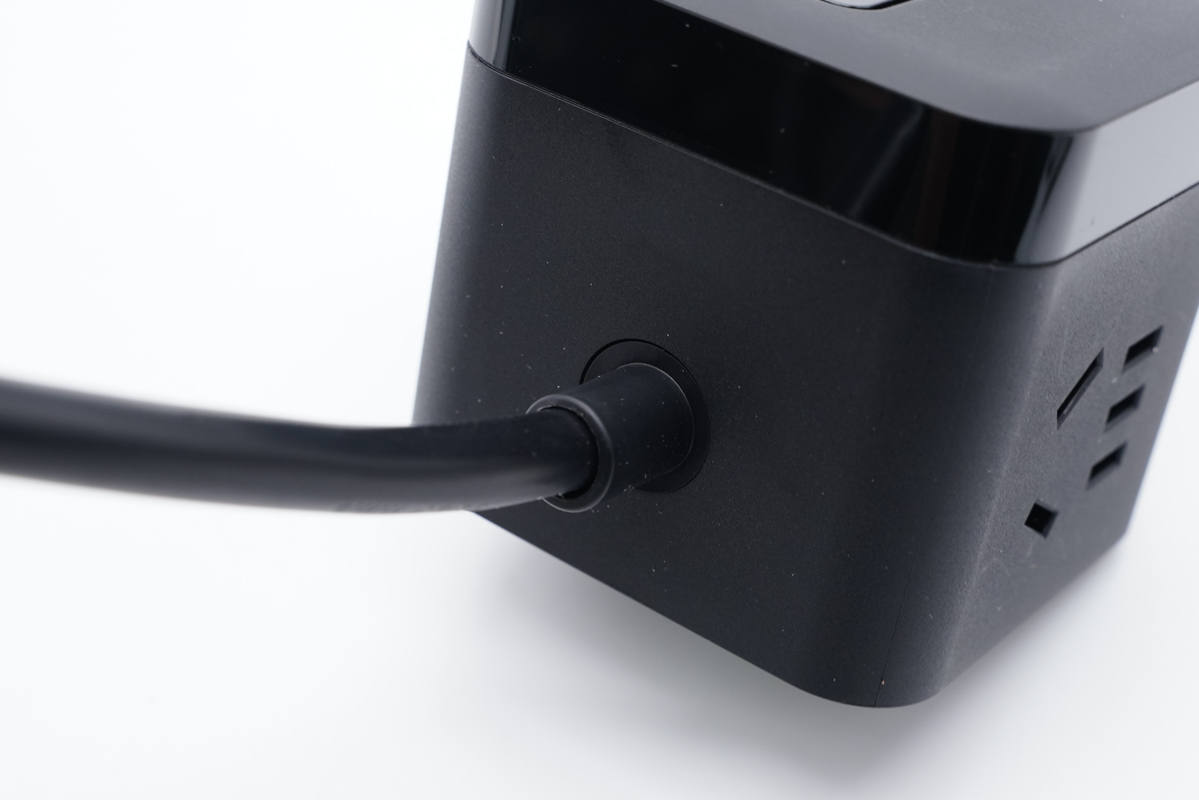

還有一面連接電源線，并做了抗彎折處理。

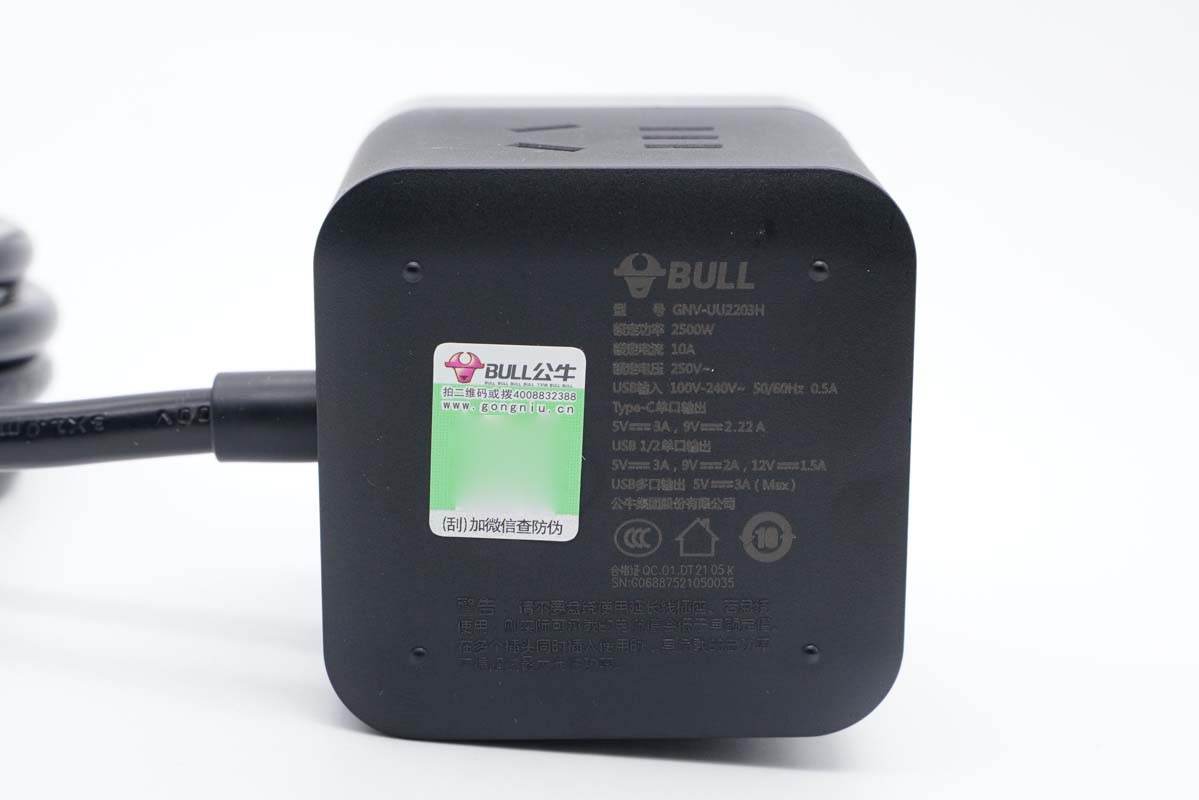

底部外殼上標注有產品的參數信息，并貼有防偽標簽

型號：GNV-UU2203H

額定功率：2500W

額定電流：10A

額定電壓：250V~

USB模塊輸入：100-240V~50/60Hz 0.5A

USB-C輸出：5V3A、9V2.22A

USB1/2單口輸出：5V3A、9V2A、12V1.5A

USB多口輸出：5V3A MAX

產品已經通過了CCC認證。

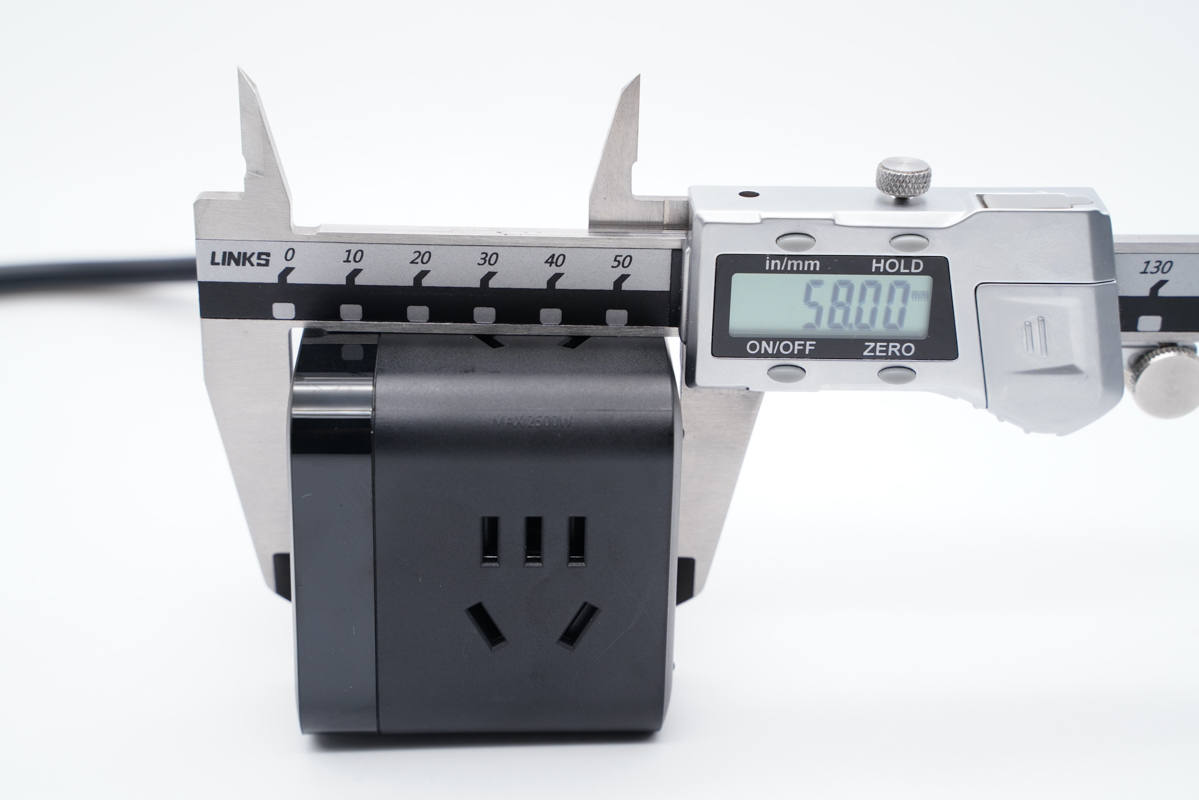

測得機身高度為58mm。

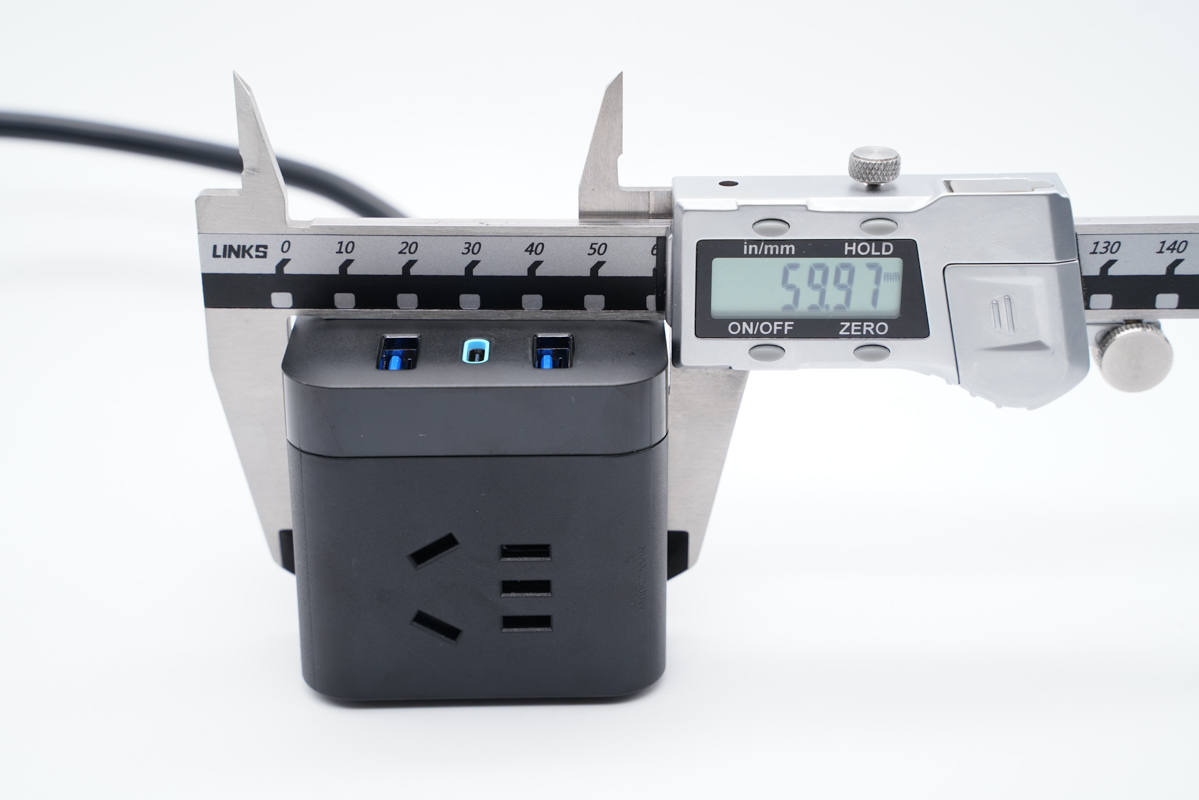

寬度為59.97mm。

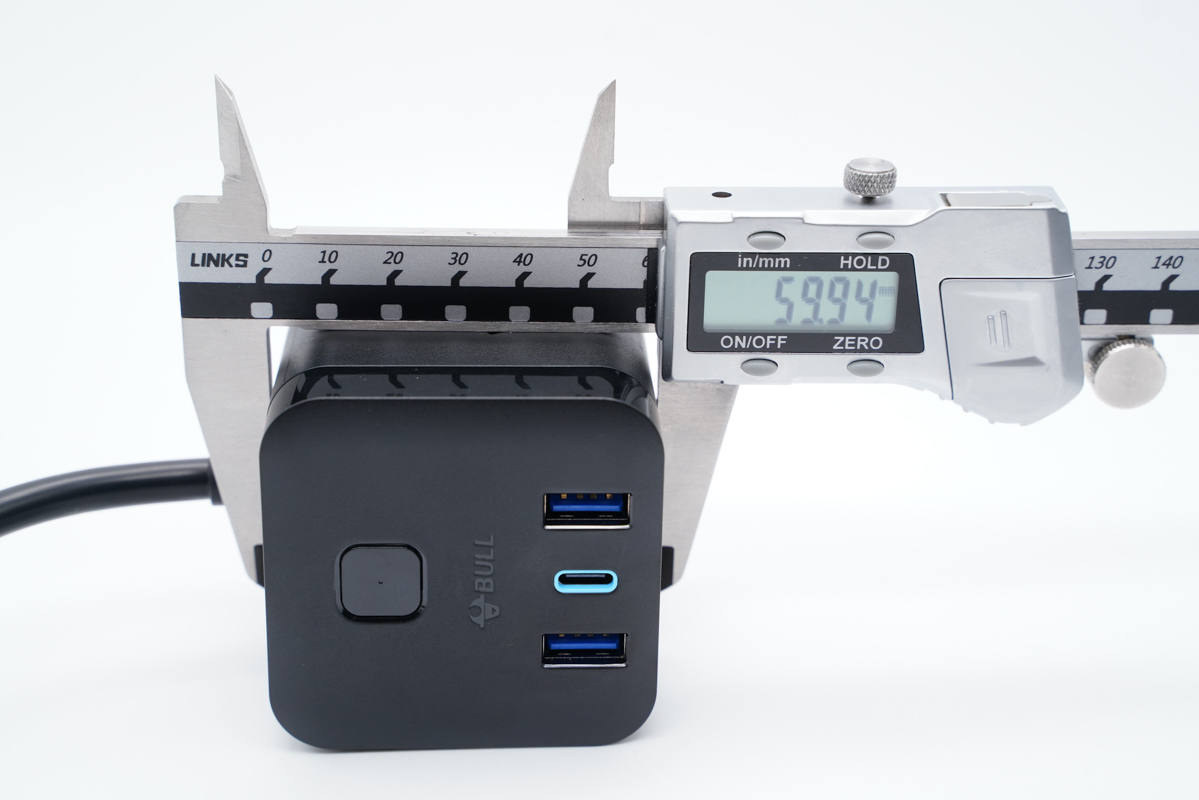

厚度為59.94mm。

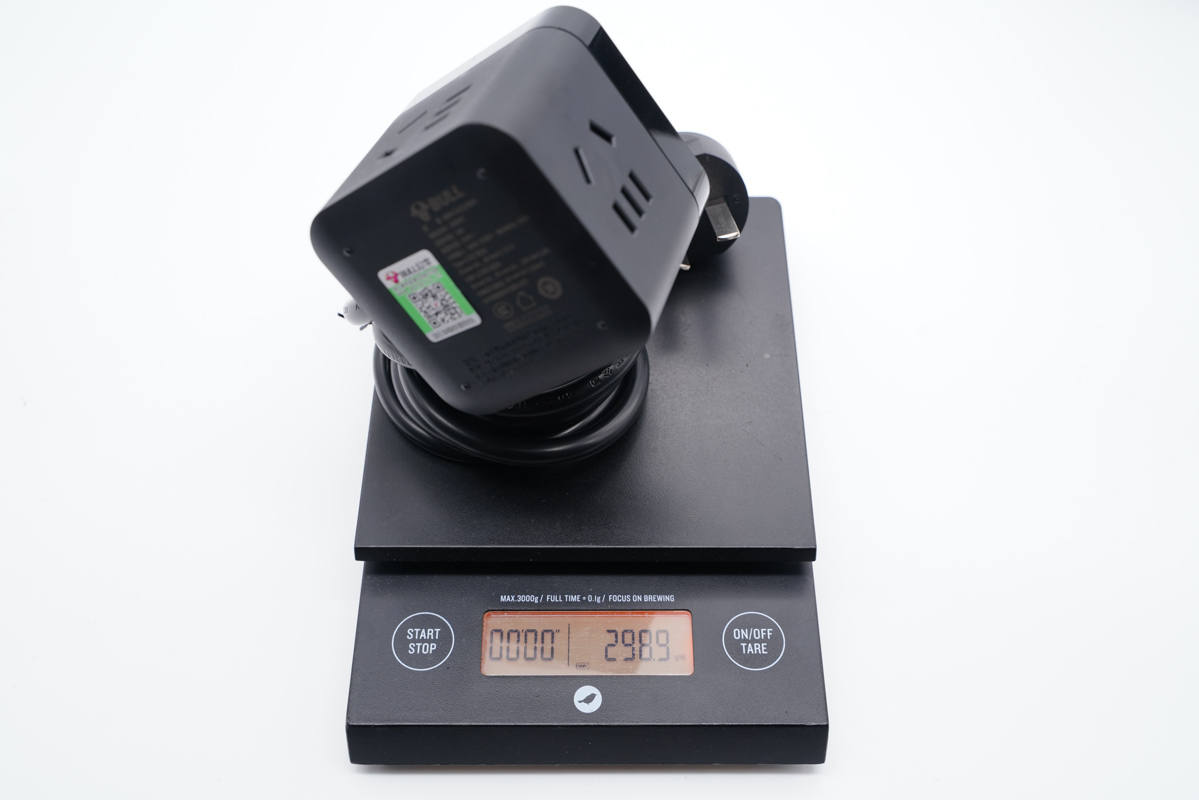

總重量約為299g。

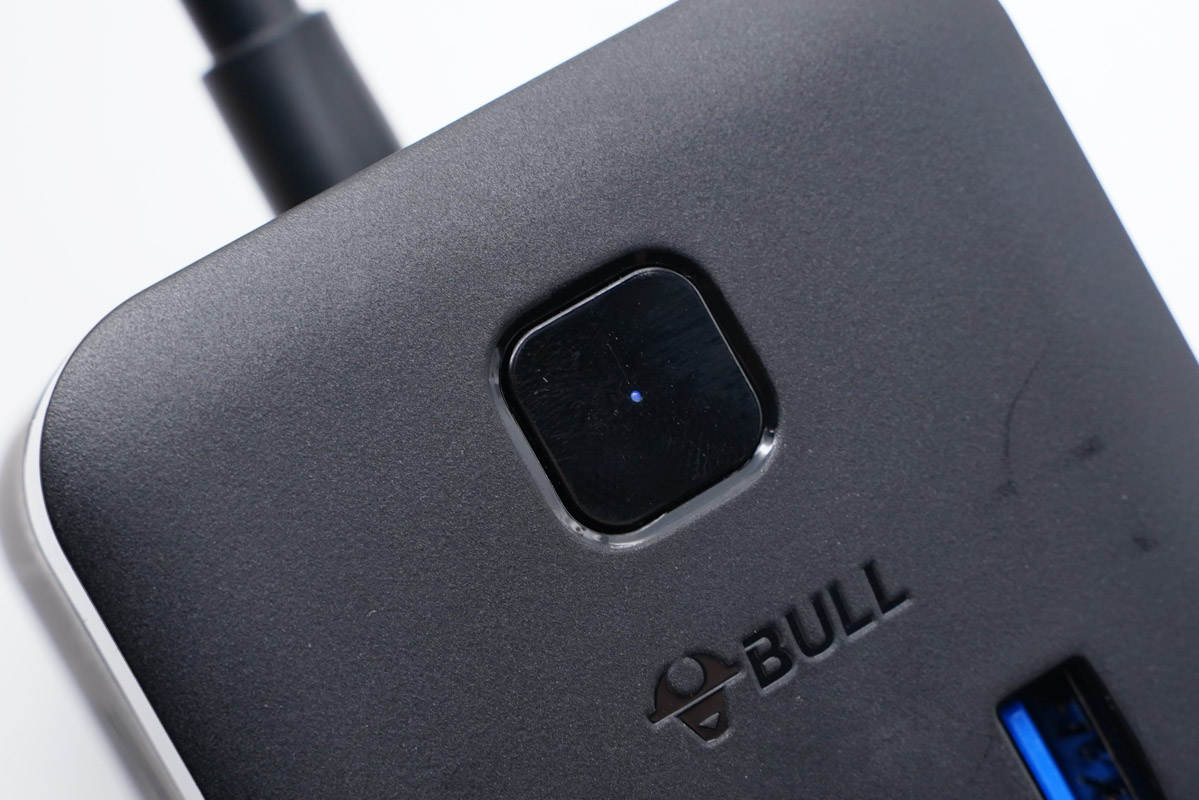

電源鍵中心設有LED指示燈，接通電源會亮藍光。

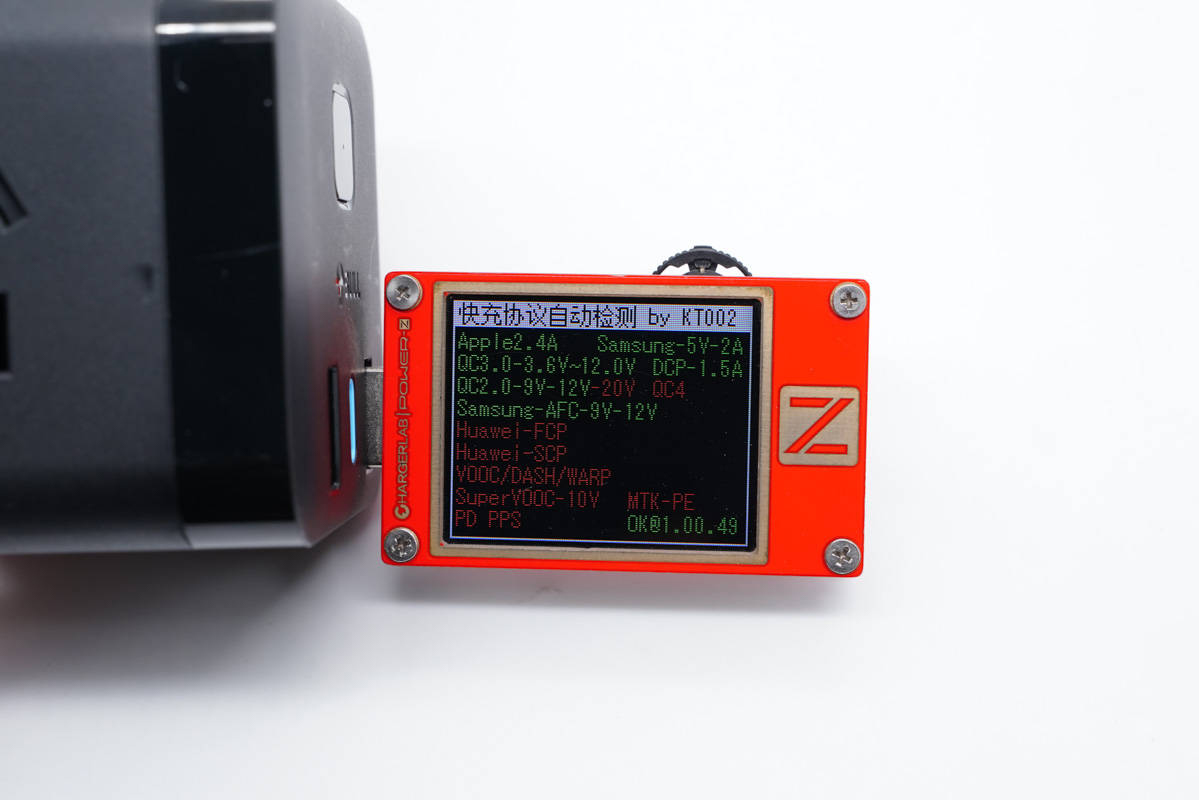

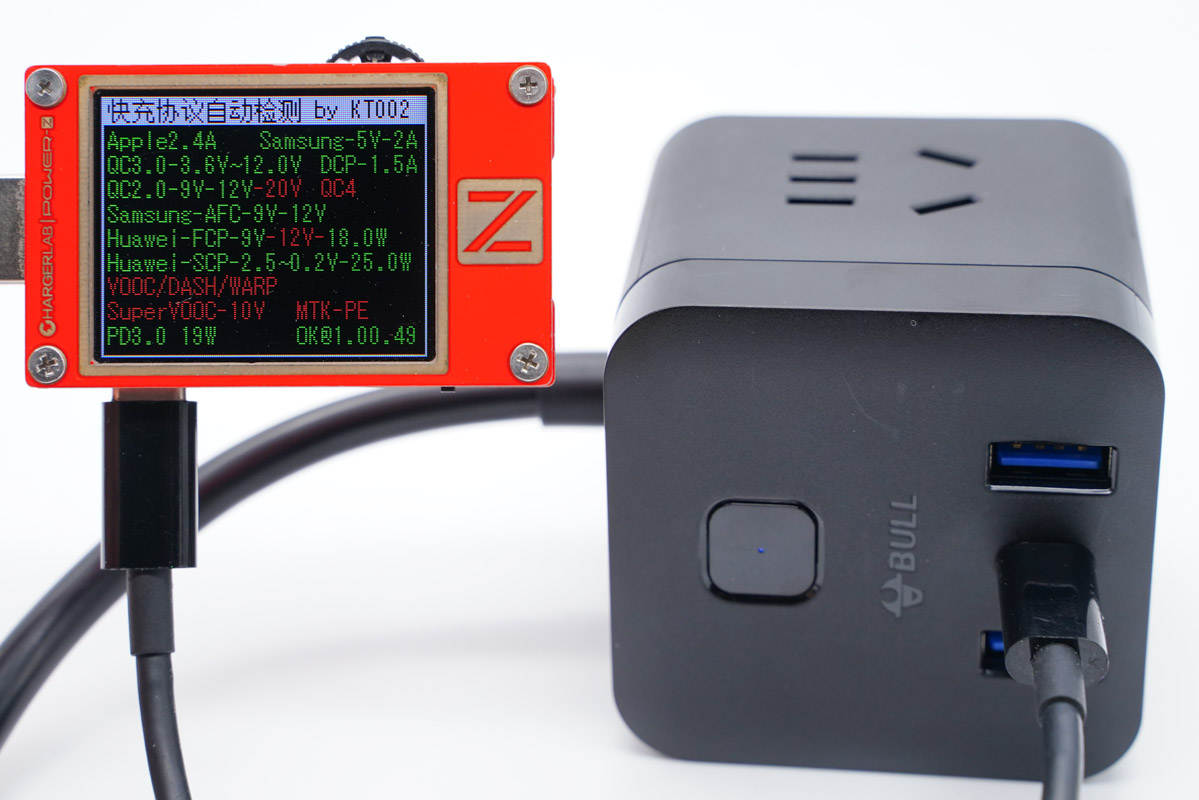

使用ChargerLAB POWER-Z KT002測得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC快充協議。

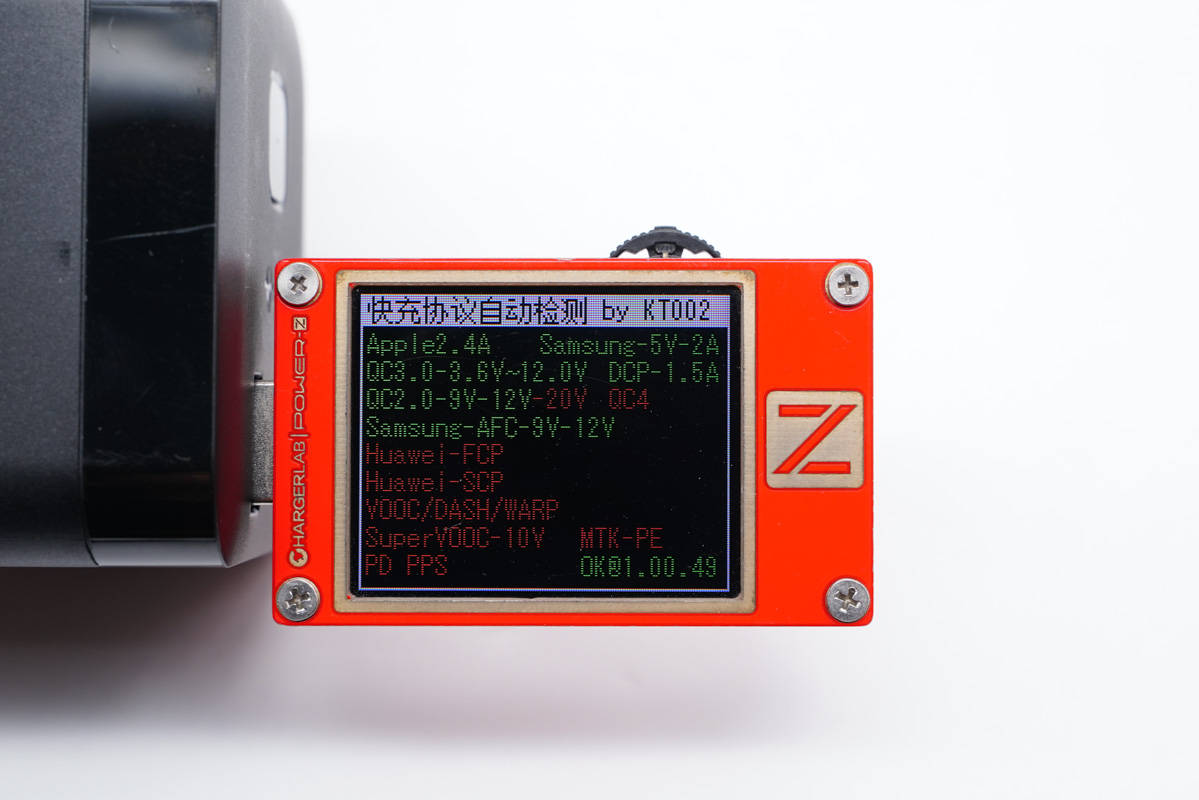

另外測得另一個A口輸出協議相同。

USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、FCP、SCP、PD3.0快充協議。

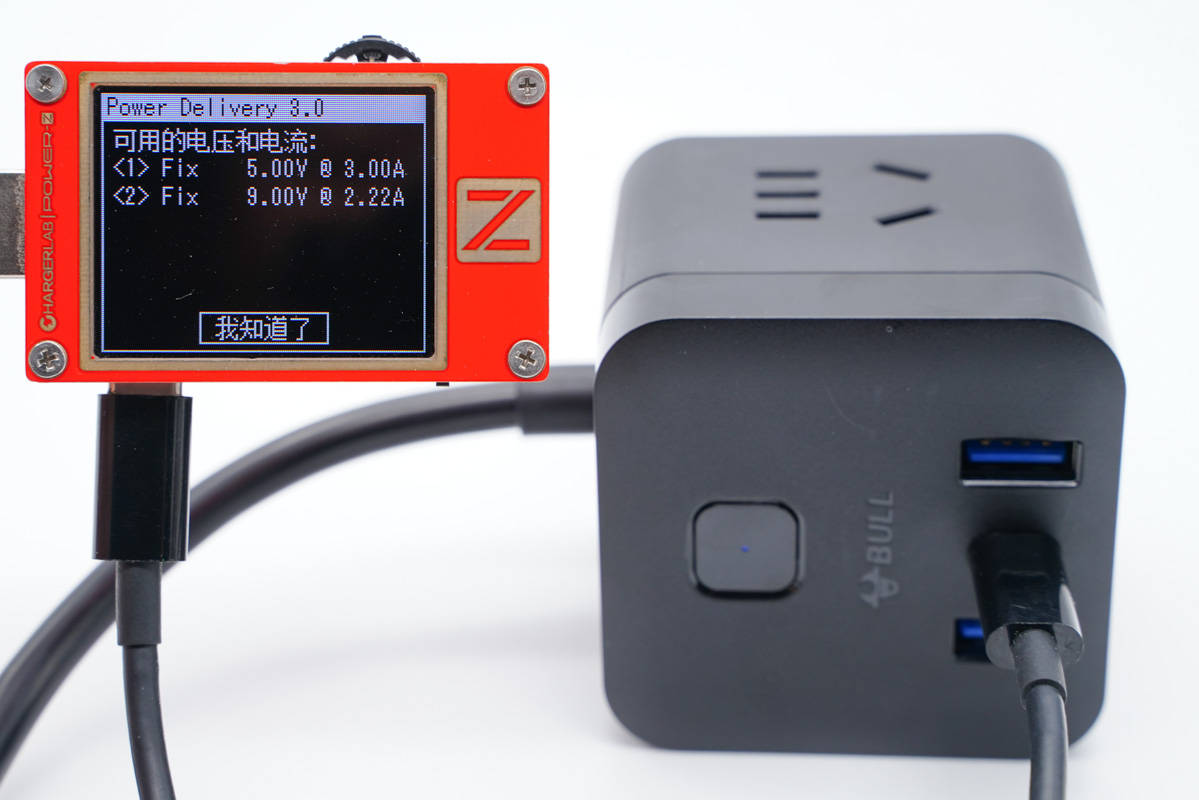

此外PDO報文顯示C口還具備5V3A、9V2.22A兩組固定電壓檔位。

二、公牛20W PD快充魔方插座拆解

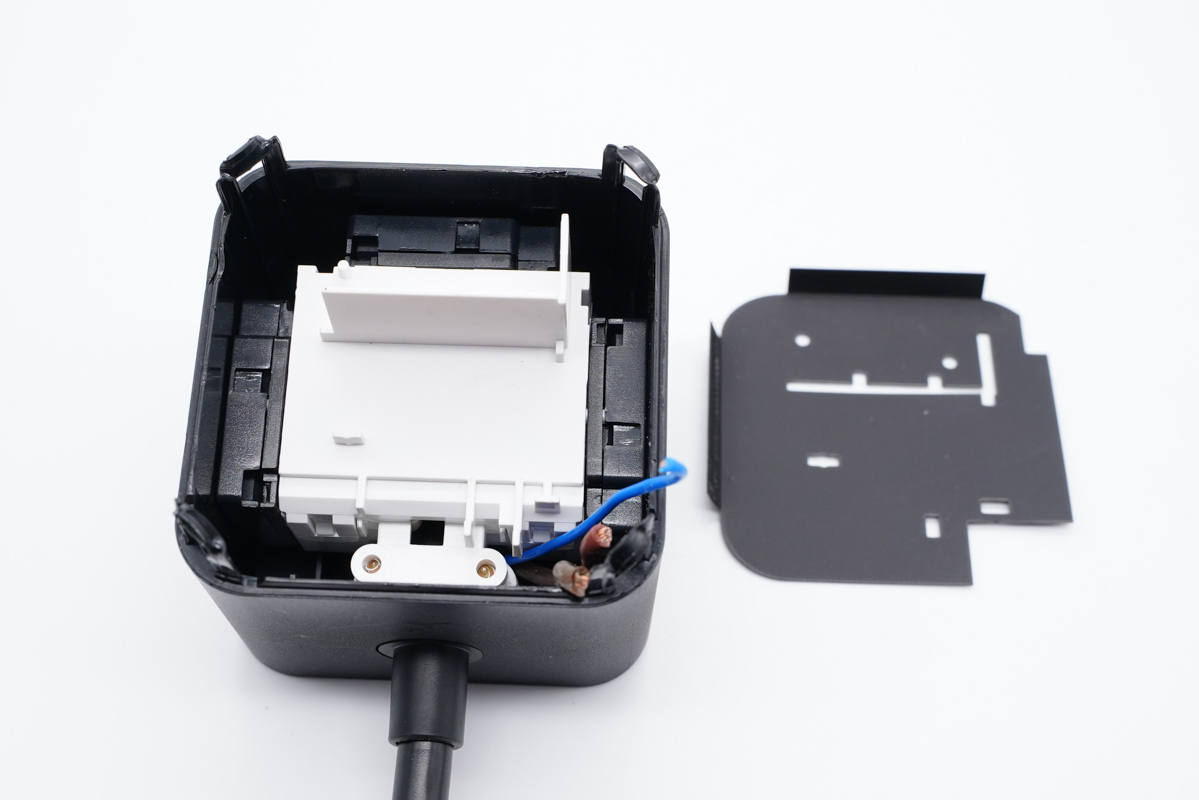

將機身上端外殼拆開，四角設有卡扣槽。

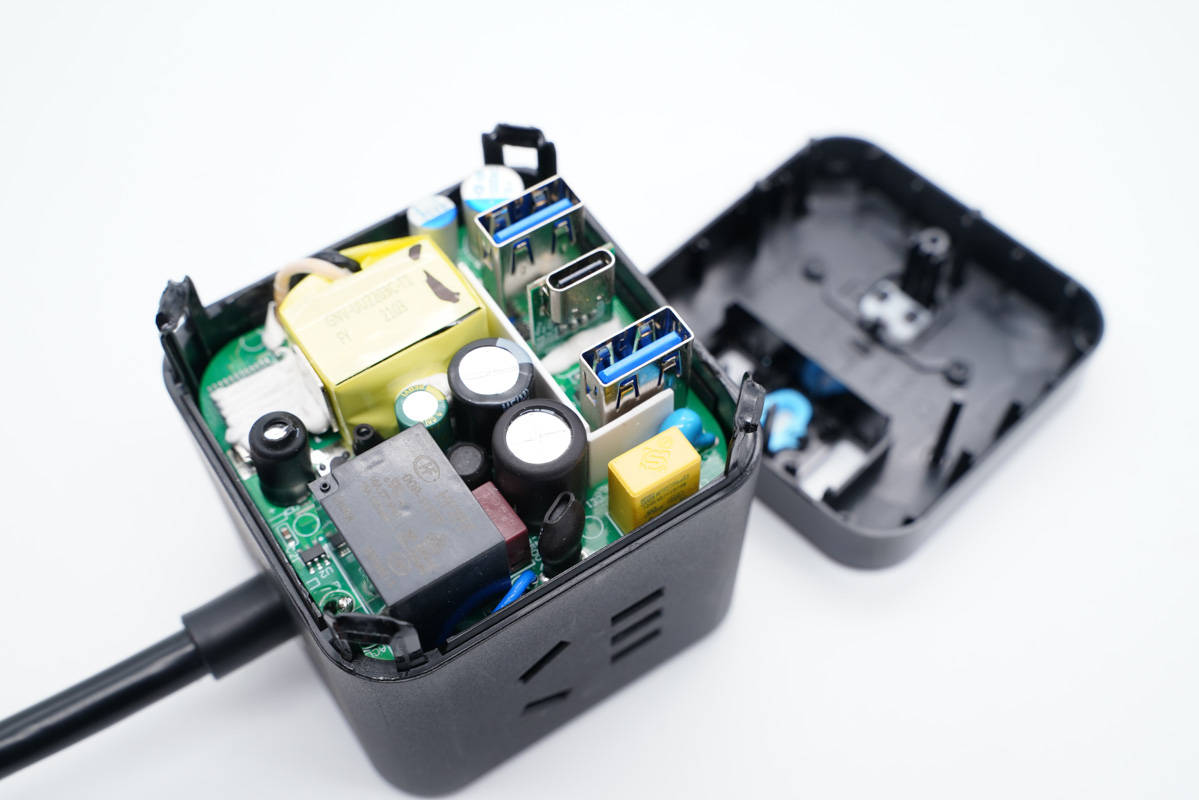

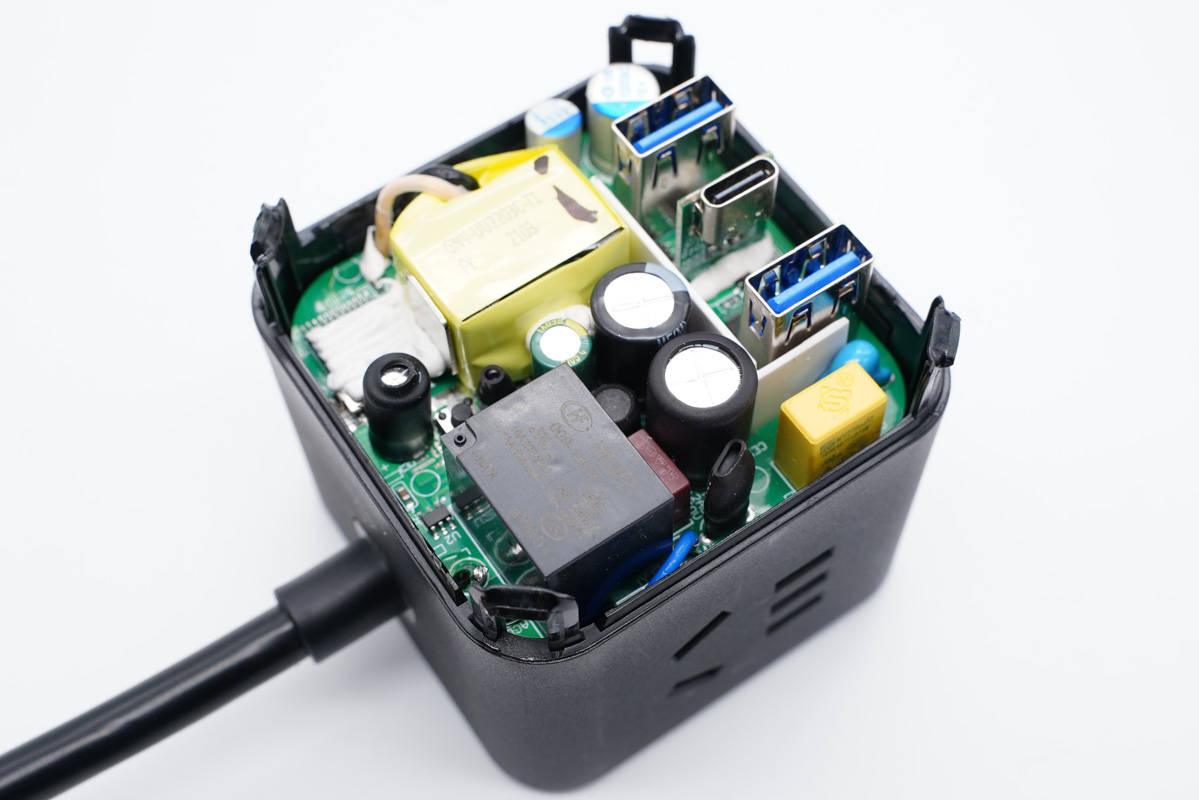

充電器模塊就放置在最頂部，有白色塑料板進行固定，同時進行充電器初次級隔離。

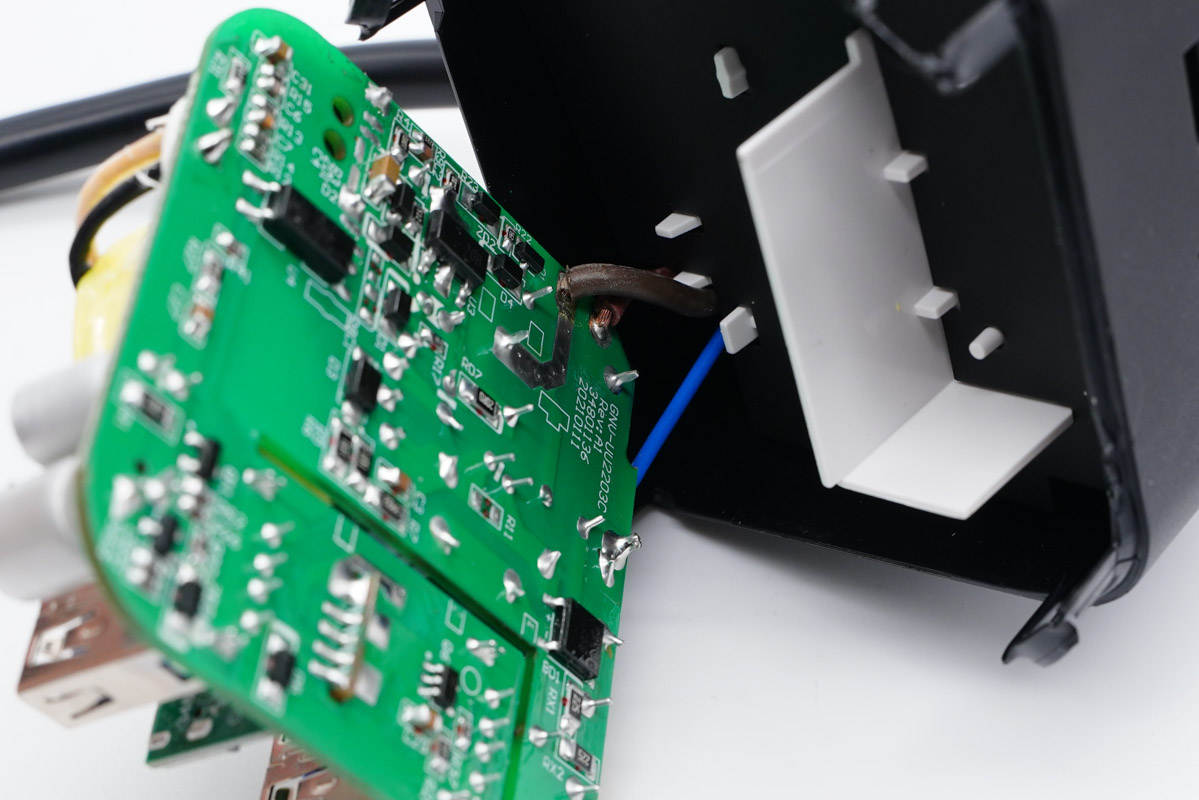

充電器通過藍色和褐色導線連接取電。

充電器電路板和AC插口之間有黑色絕緣板隔離。

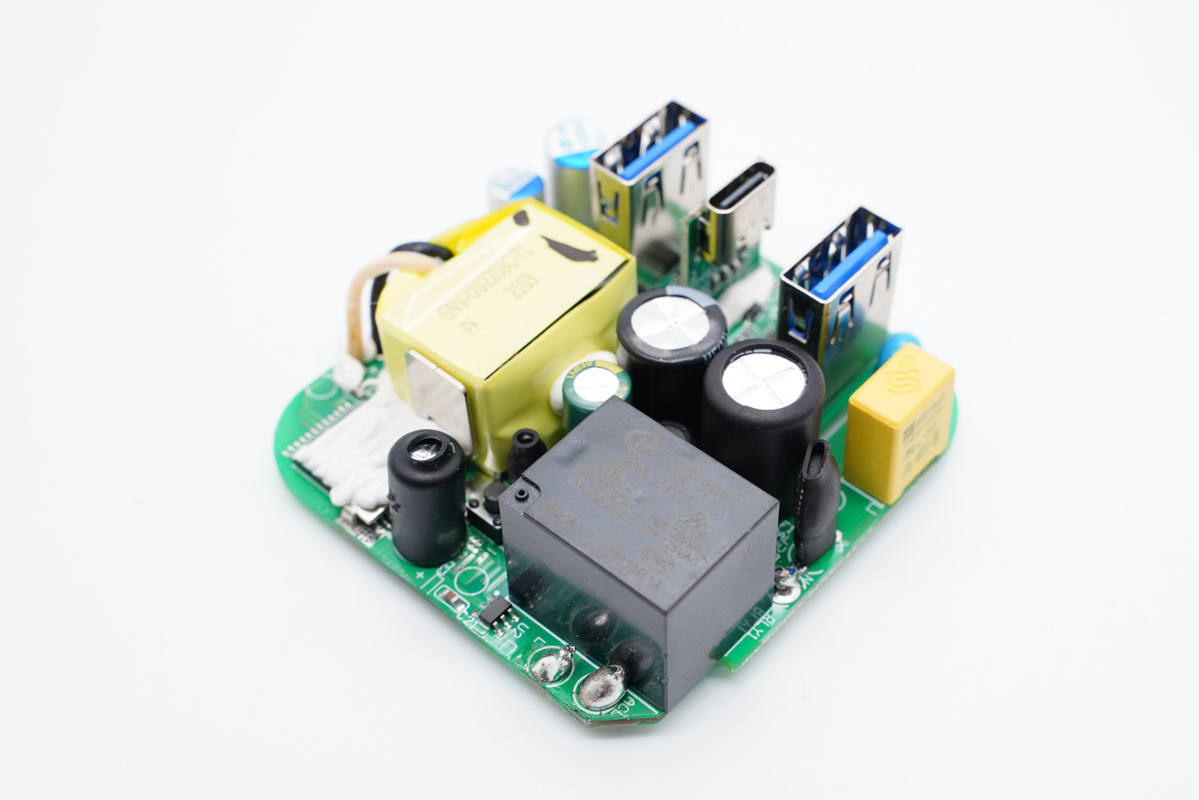

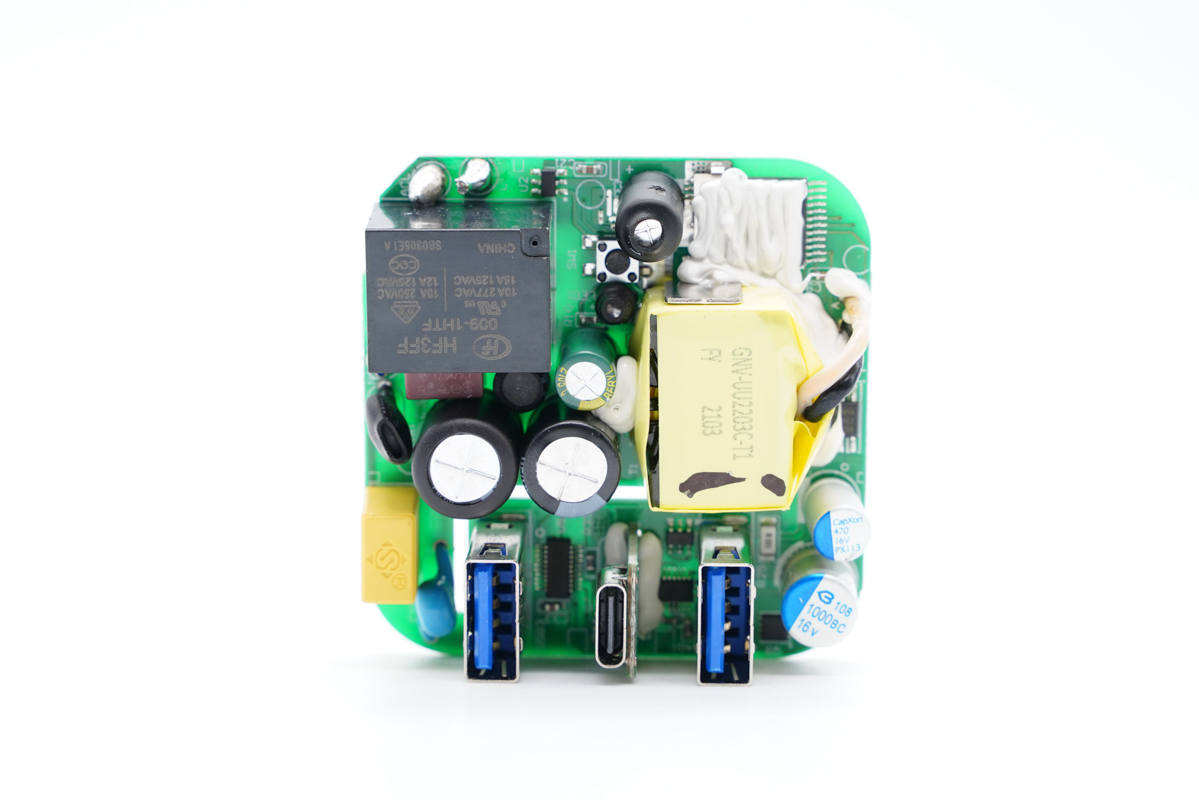

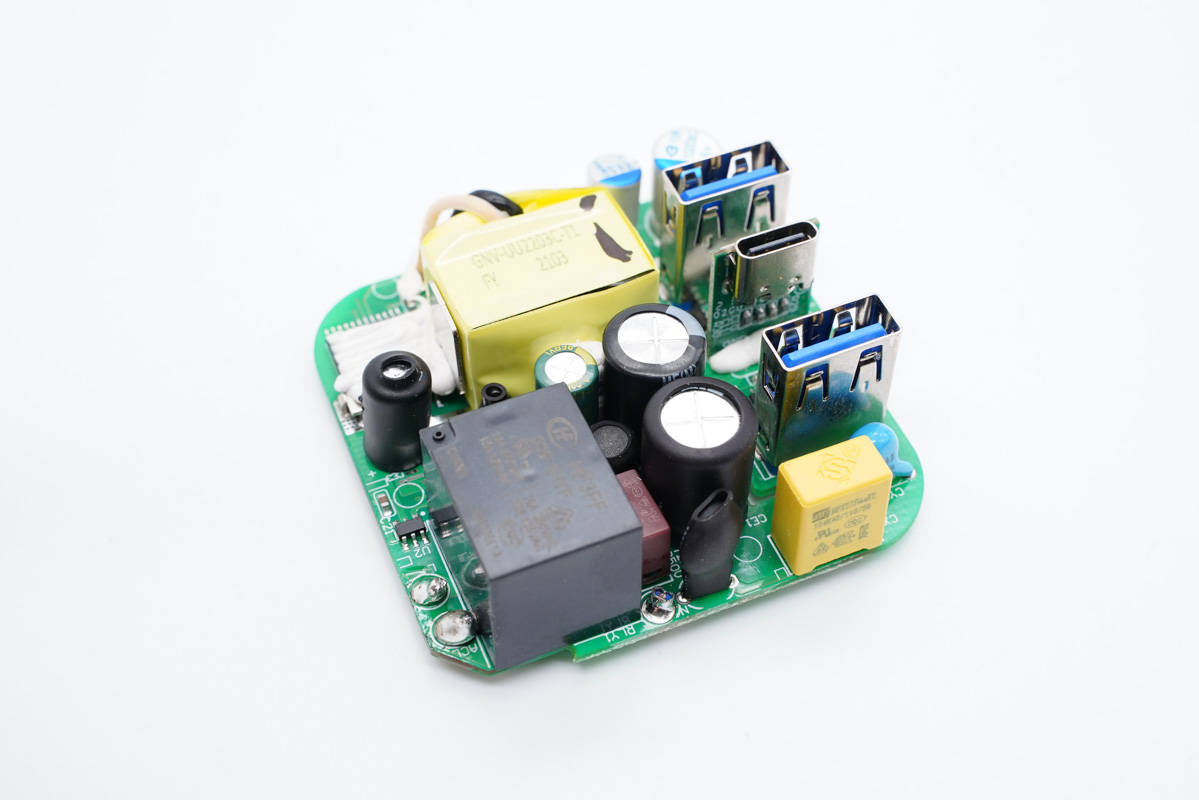

PCB板正面一覽，除了充電器的元器件外，左上角還有繼電器，用于整個插線板的輸出控制，變壓器打膠加固。

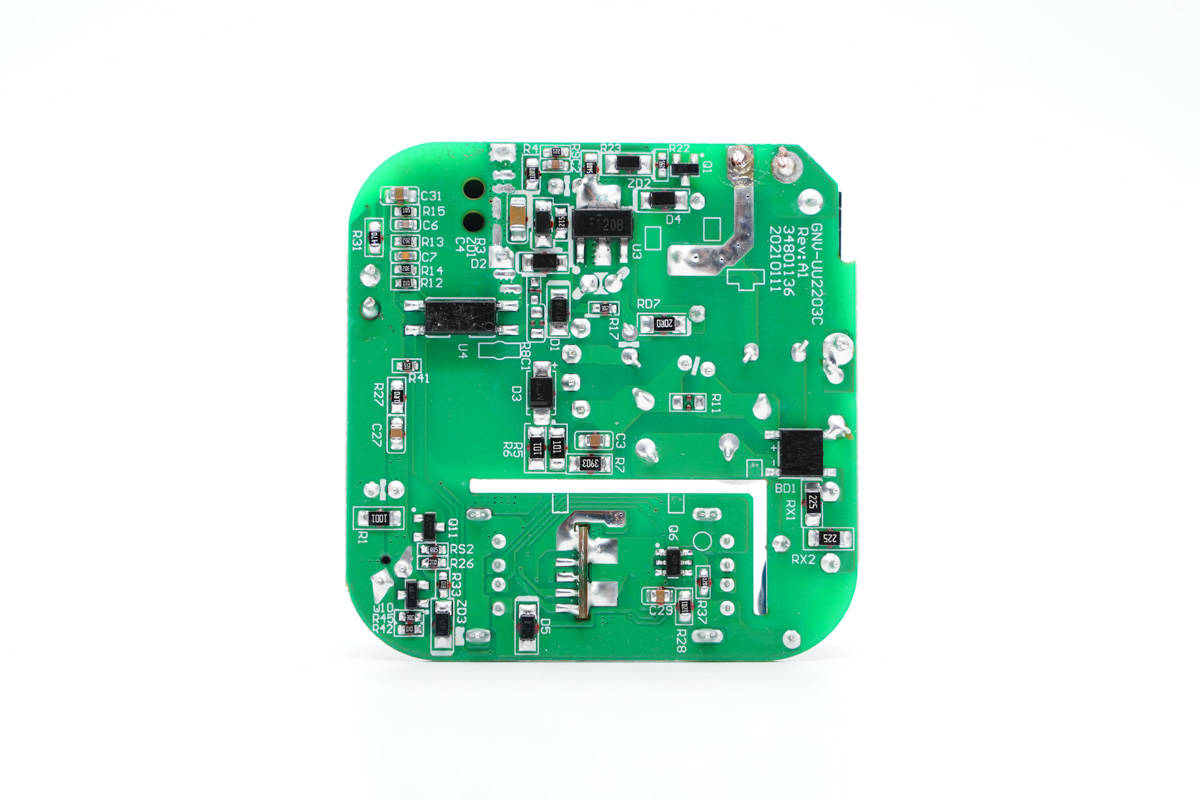

PCB板背面一覽，初次級之間設有鏤空槽放置絕緣板，可以看到背面有整流橋、光耦等。

通過觀察發現，充電器采用開關電源寬范圍輸出，次級協議芯片控制輸出電壓的典型架構。下面我們就從輸入端開始一一了解各元器件。

PCB板端角區域設有繼電器電路。

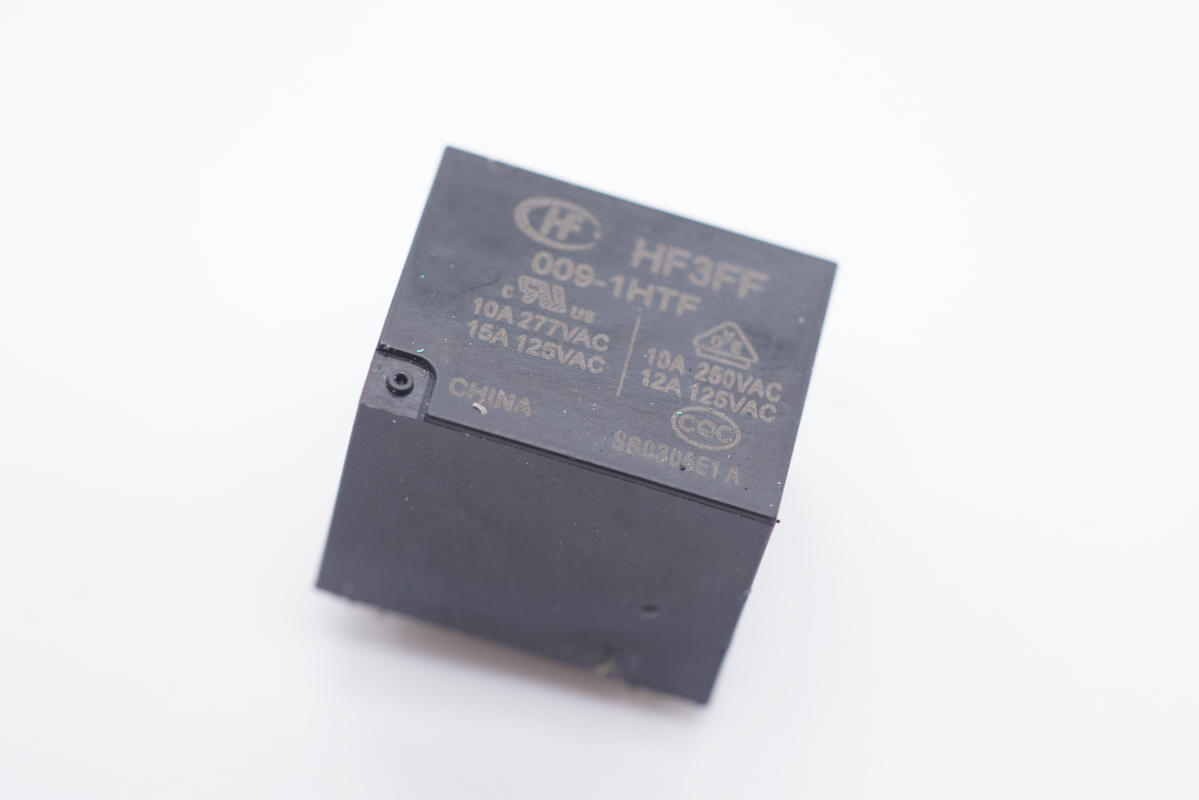

黑色繼電器特寫，來自廈門宏發電力電器有限公司，用于轉換器輸出控制。

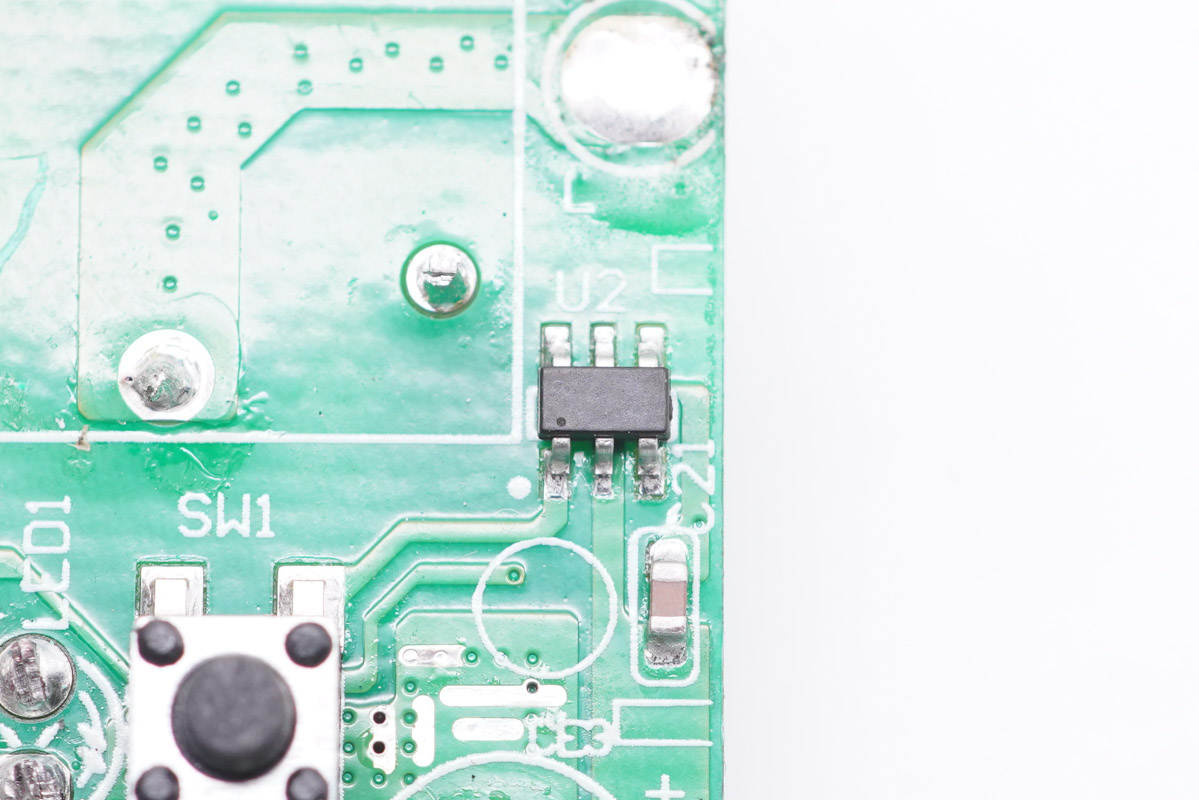

一顆無絲印六腳芯片，信息不詳，用于控制插座開關。

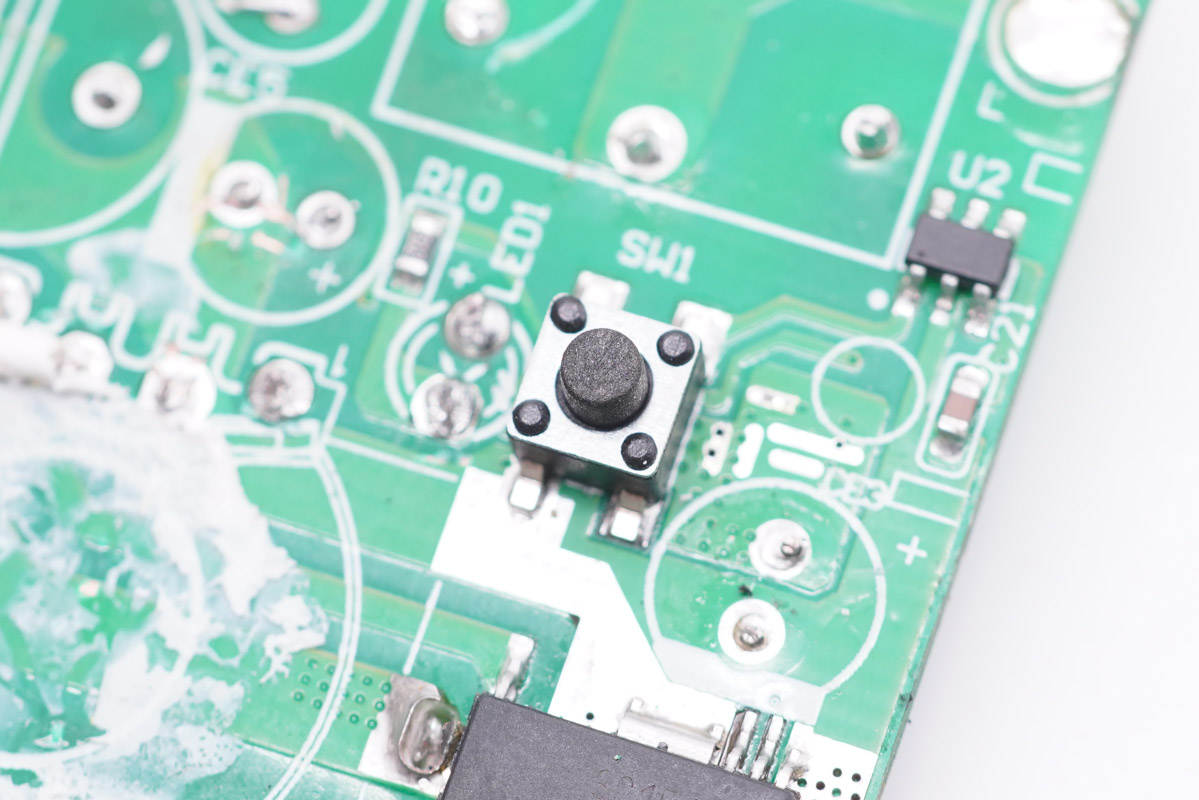

電源鍵特寫。

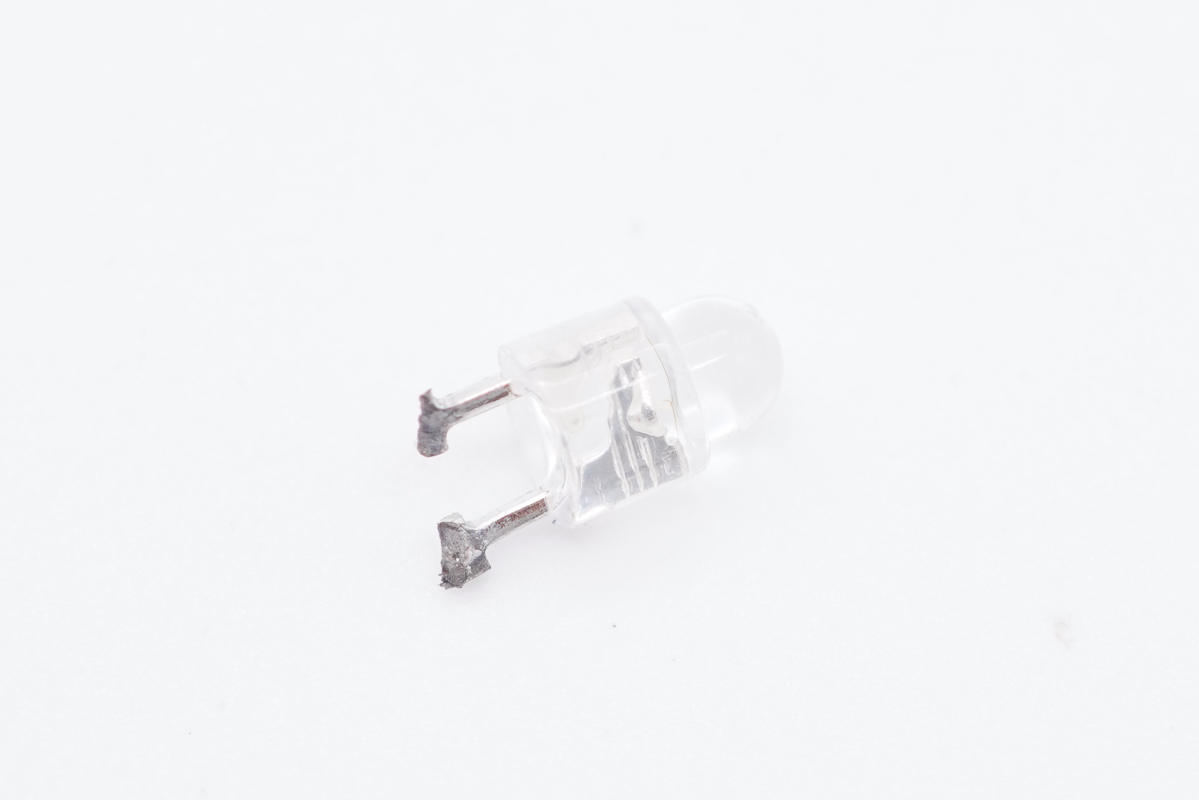

指示燈特寫。

指示燈旁邊還有一顆綠寶石電解電容，規格為16V 470μF。

充電器輸入端設有保險絲、NTC浪涌抑制電阻、安規X電容、高壓濾波電解電容、工字電感。

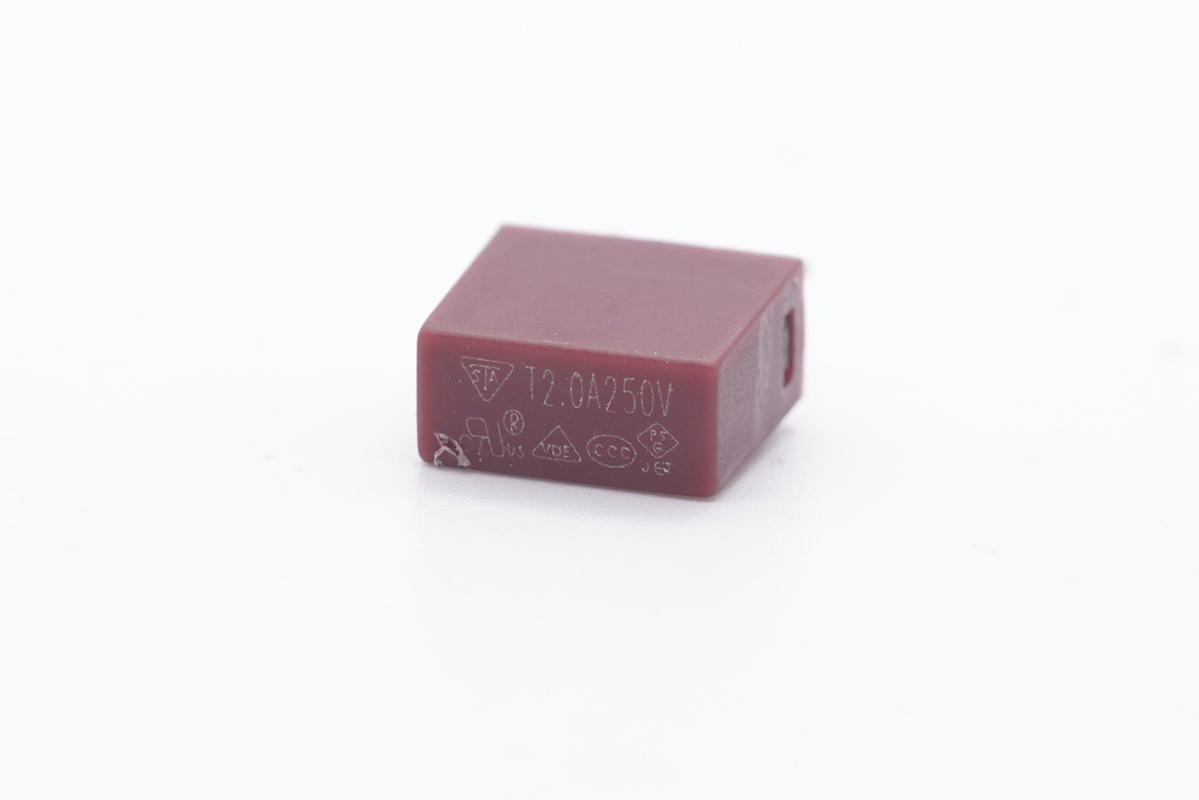

延時保險絲規格為2A 250V。

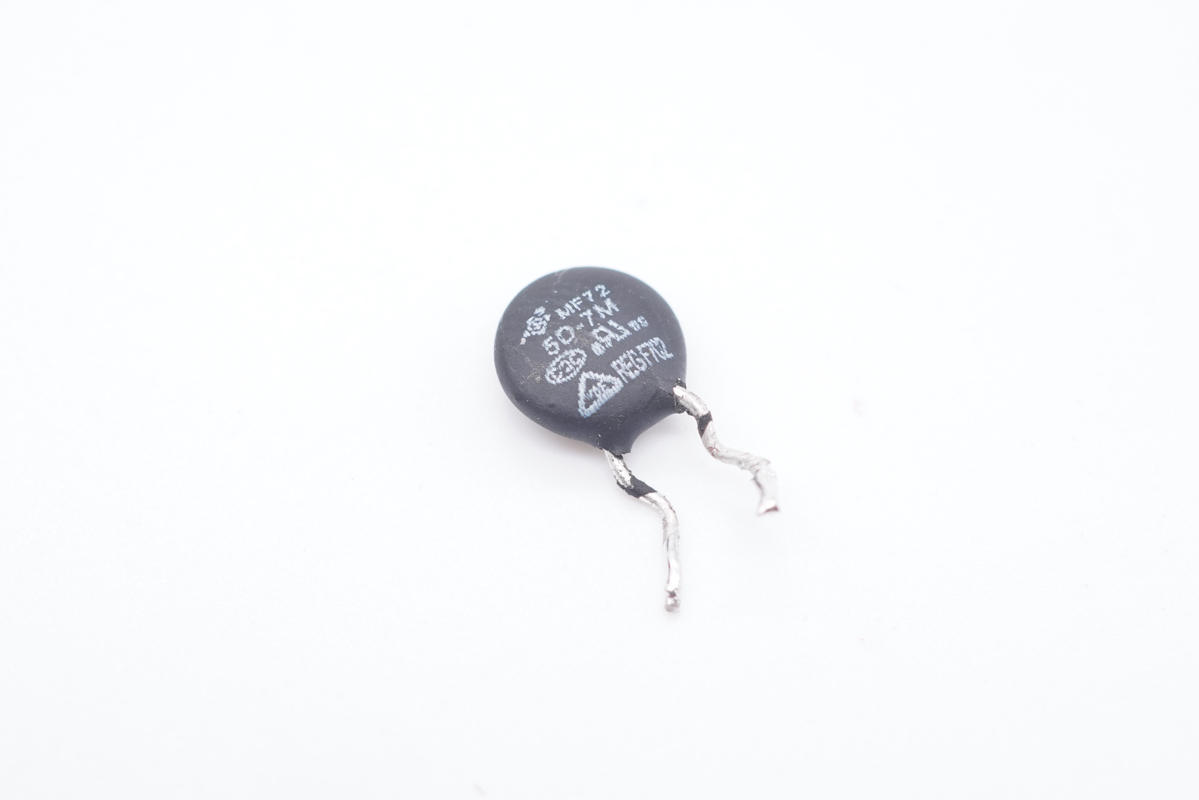

NTC浪涌抑制電阻用于抑制上電浪涌電流。

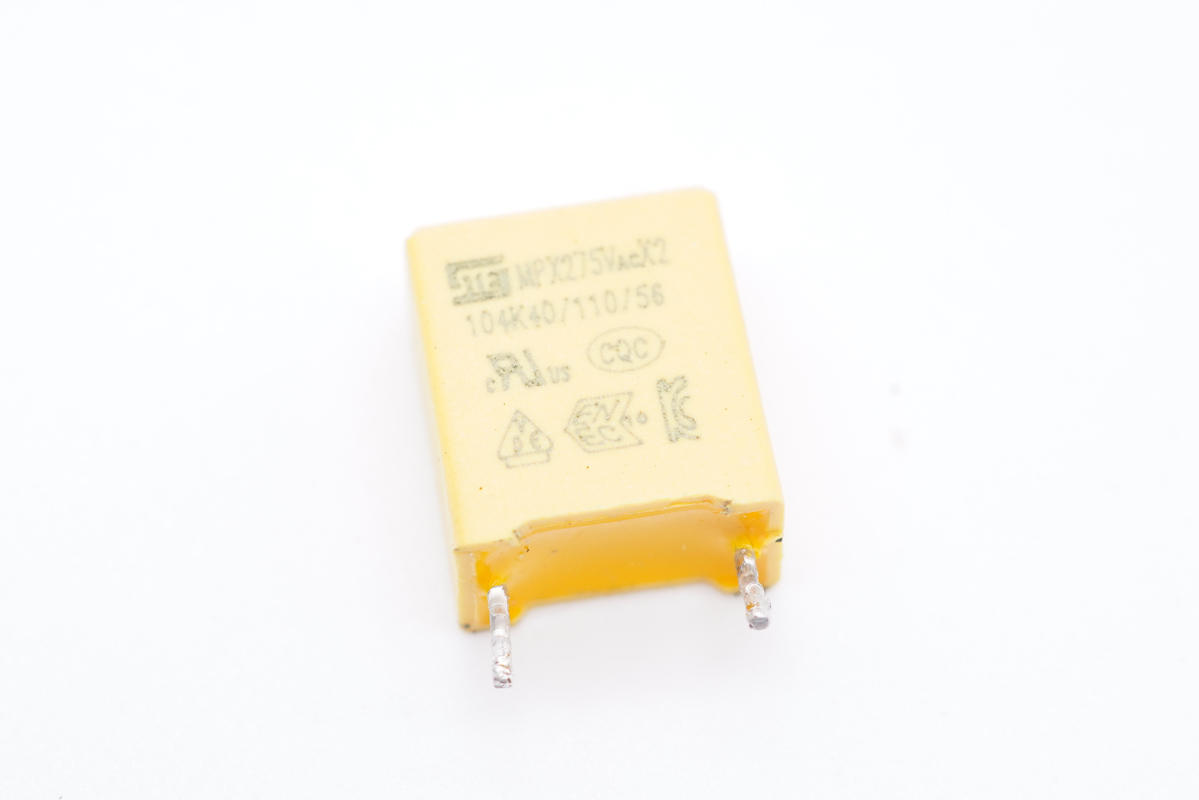

安規X電容特寫，來自STE松田電子。

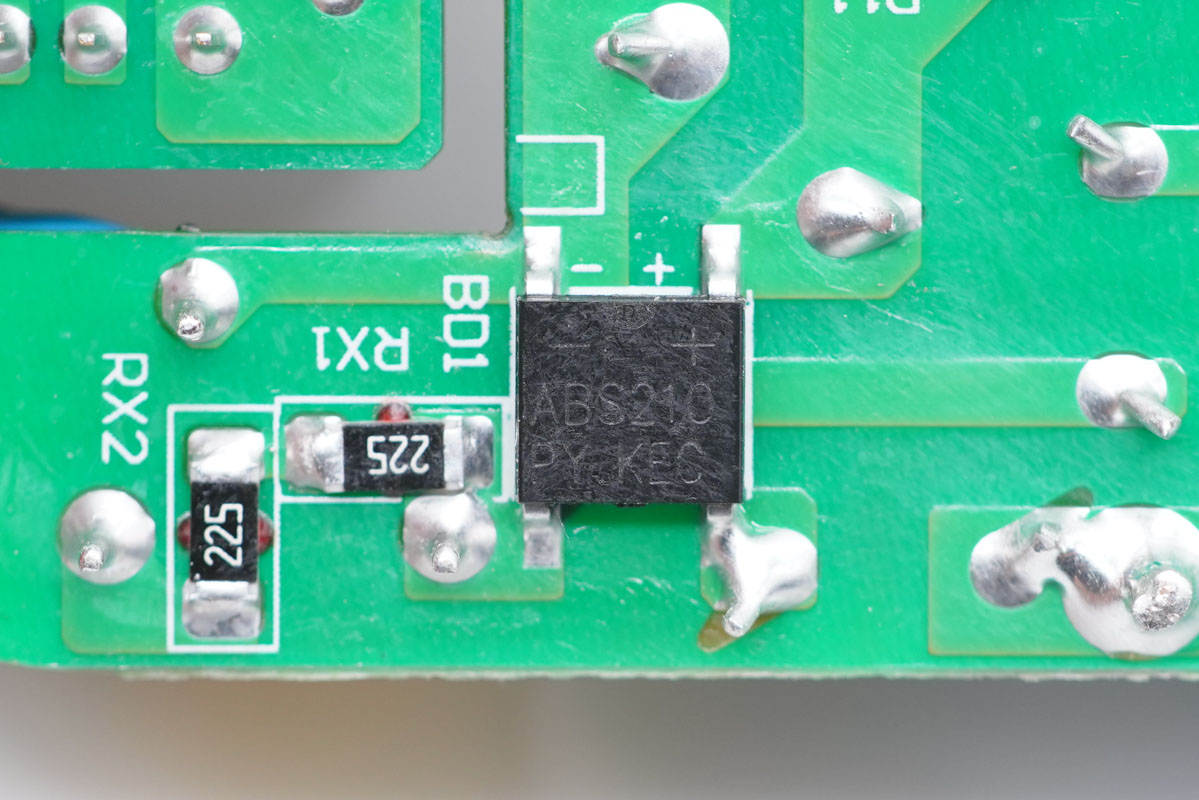

輸入端ABS210整流橋。

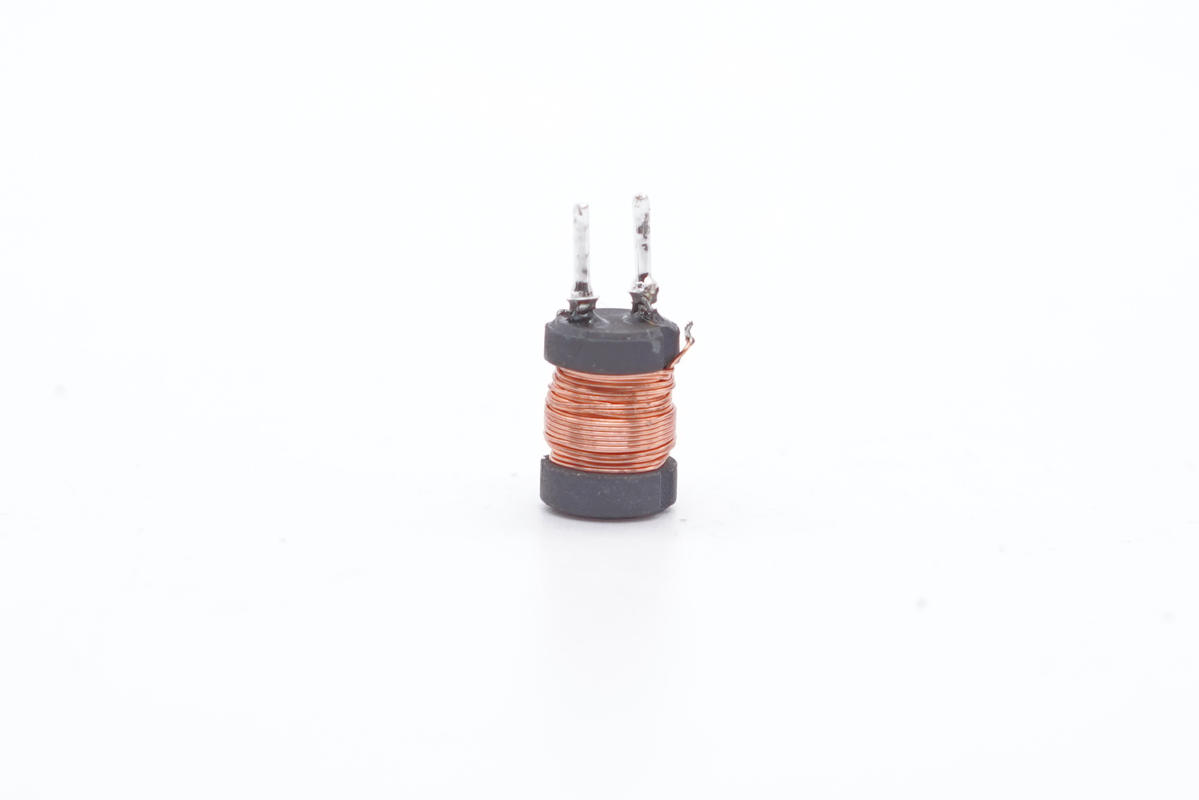

工字電感特寫。

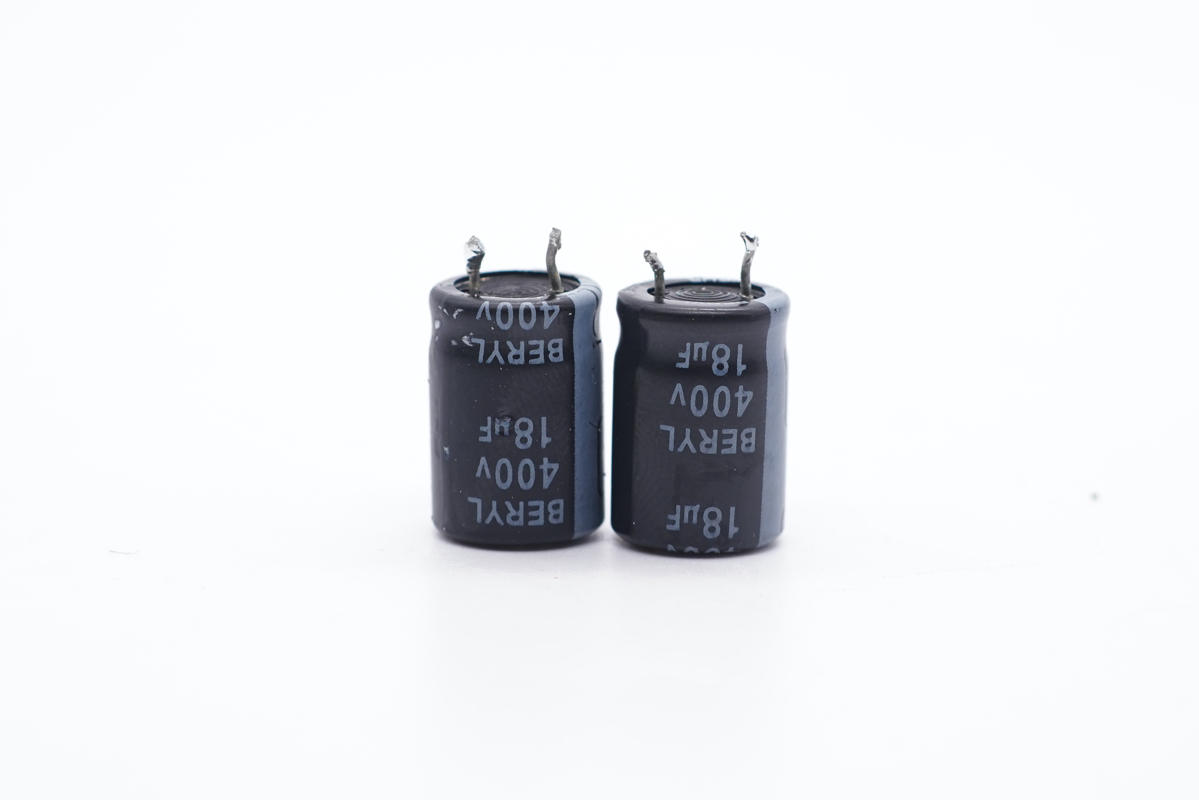

兩顆綠寶石高壓濾波電解電容，規格均為400V 18μF。

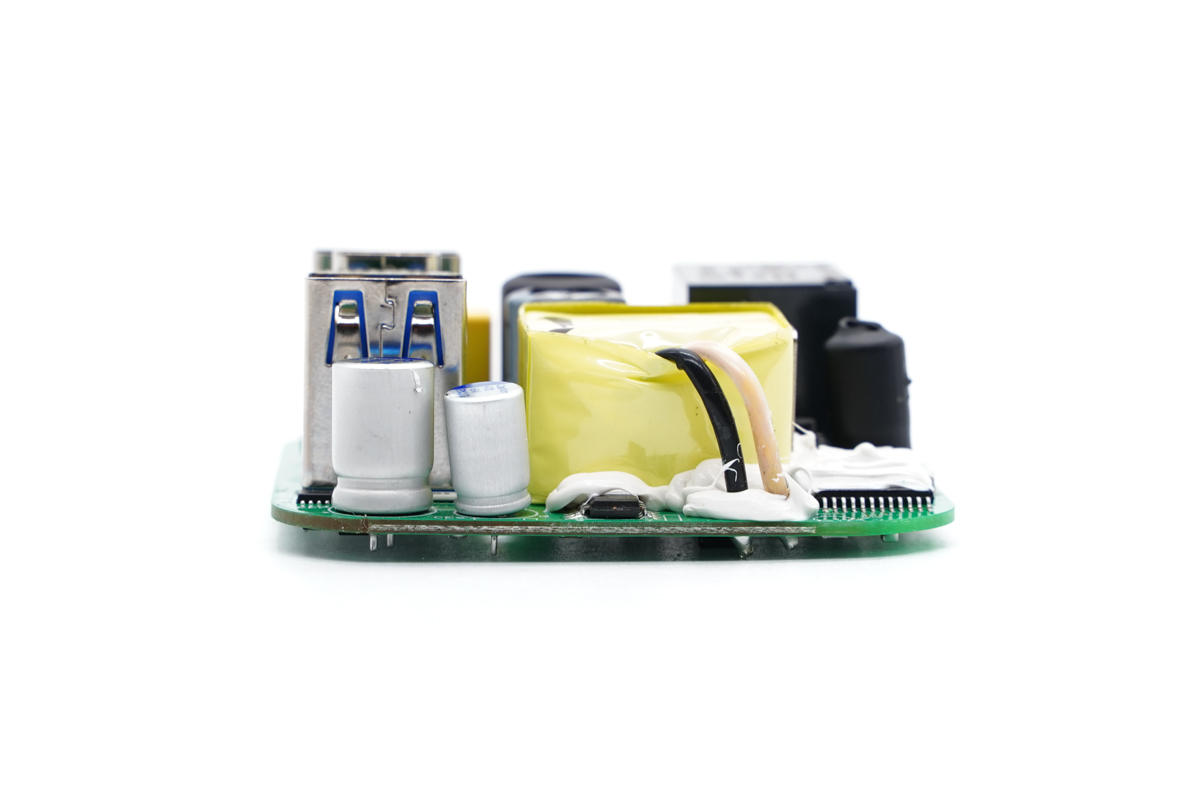

主板另一側，設有主控芯片供電電容、變壓器以及輸出濾波固態電容。

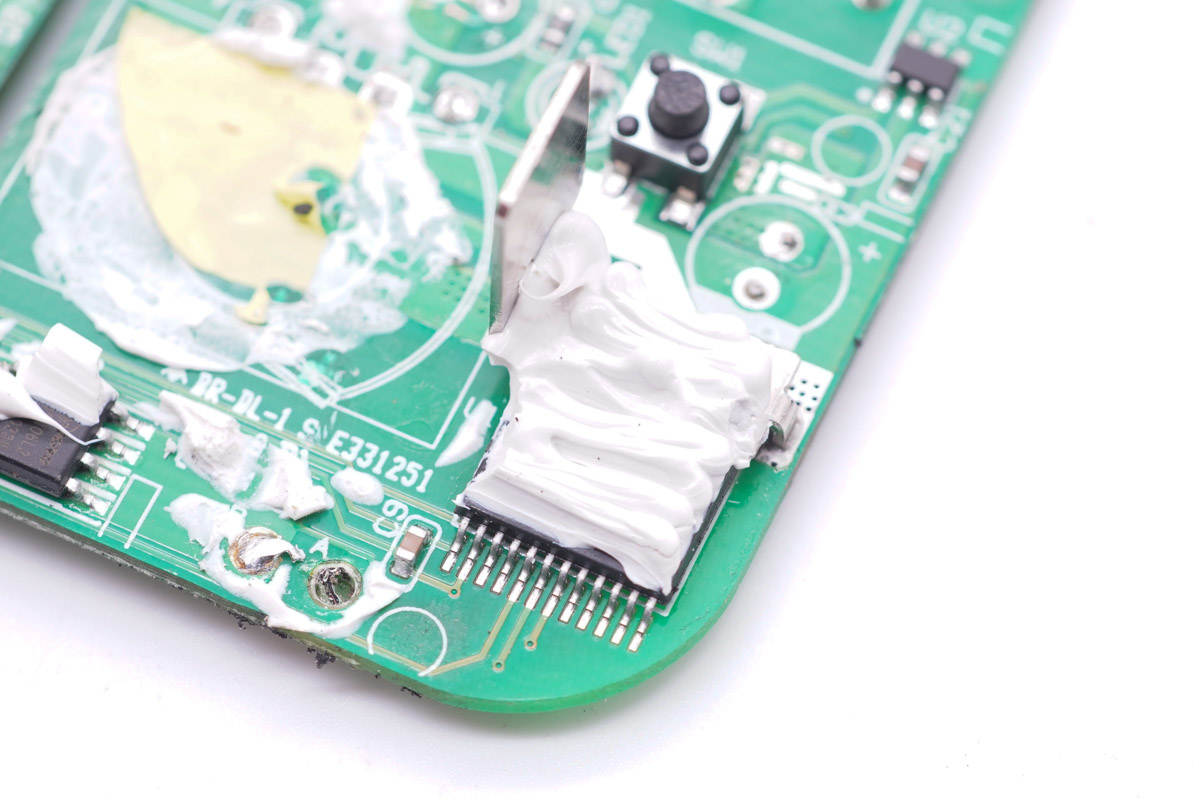

主控芯片配有散熱片，并打膠幫助導熱。

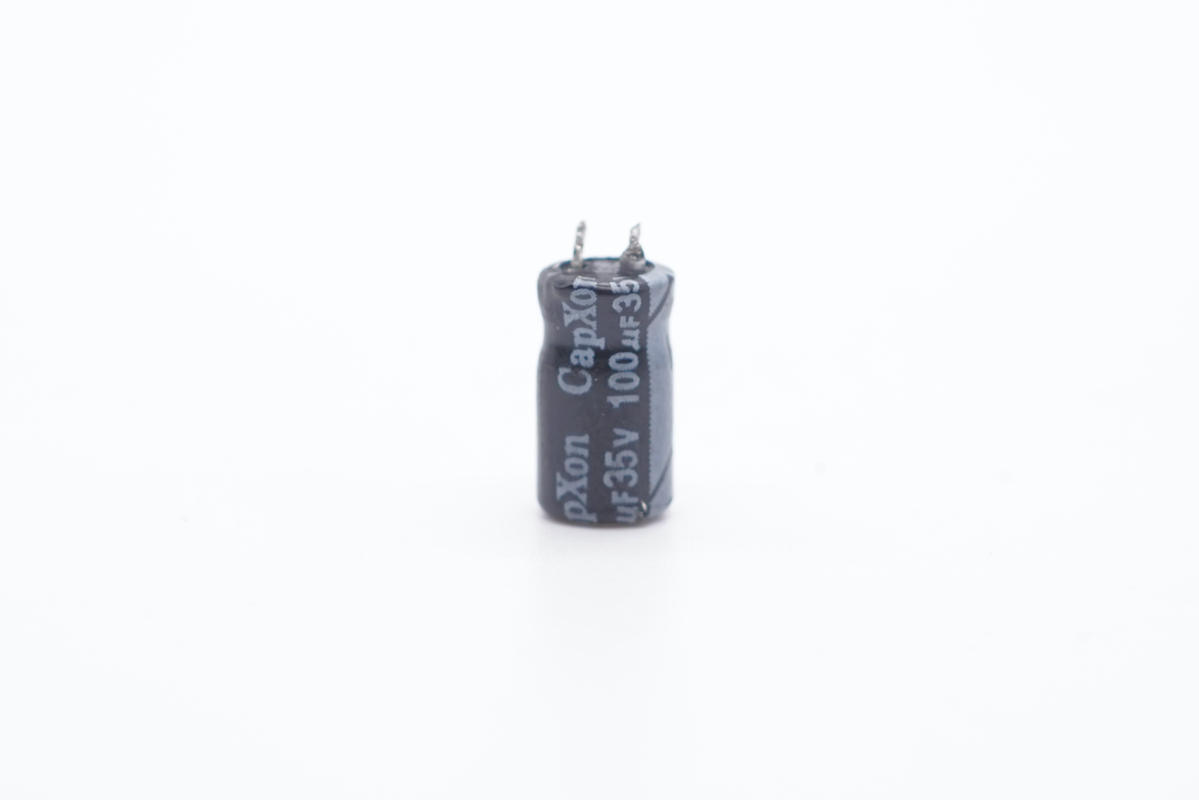

主控芯片供電電容來自豐賓規格為35V 100μF。

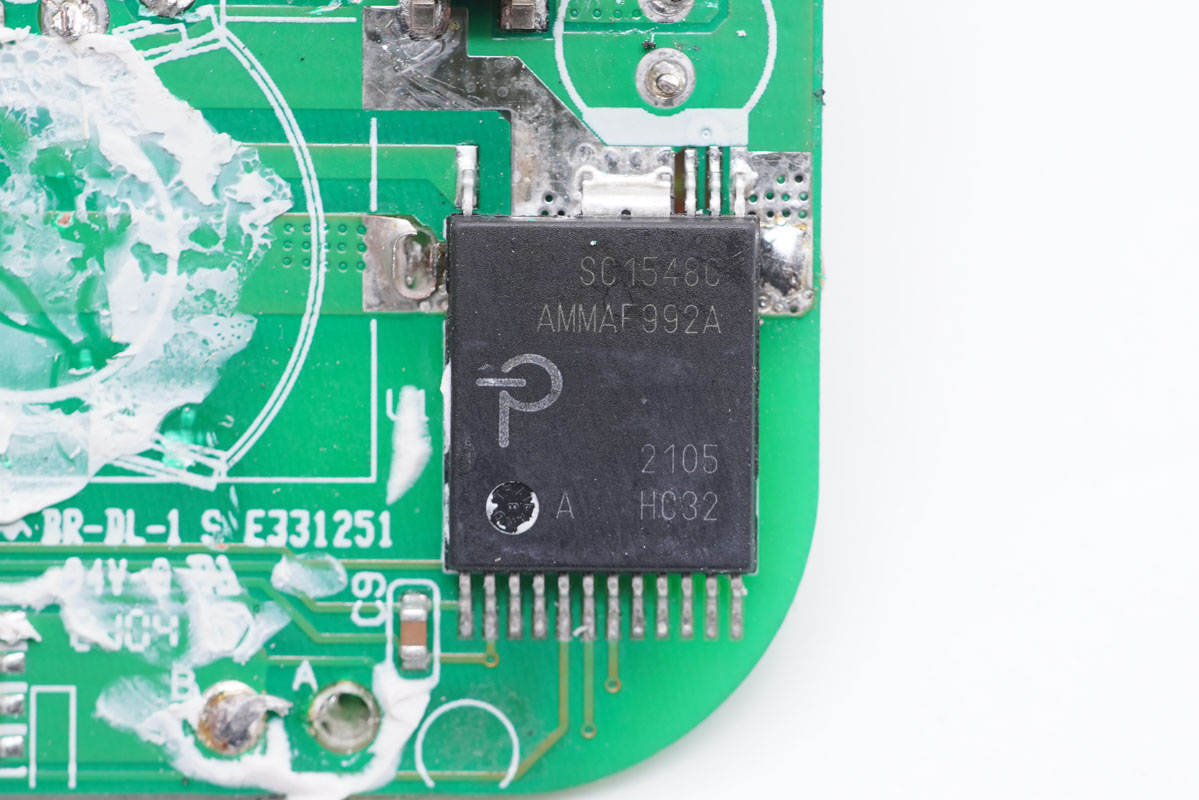

來自PI的主控芯片SC1548C，內置反激式控制器、初級開關管，以及次級側檢測和同步整流控制器，此外還帶有HIPOT隔離保護的集成反饋鏈路，集成度非常高。使用時無需搭配光耦，內建多重保護功能，芯片正面涂有導熱膠幫助散熱。

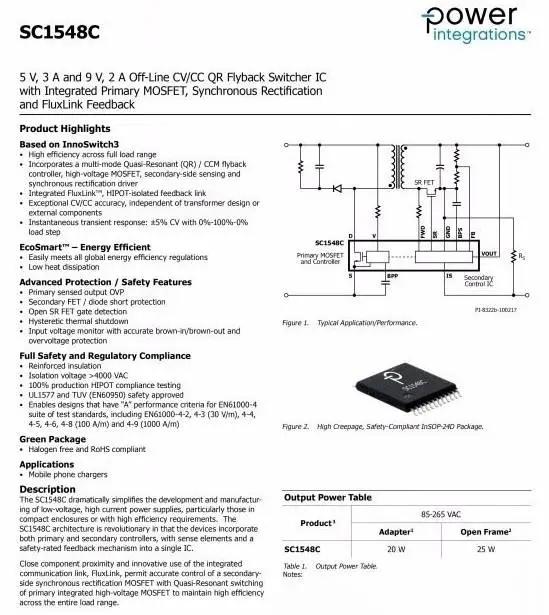

PI SC1548C詳細規格資料。

充電頭網了解到，采用PI快充芯片的產品還有小米22.5W快充充電器、小小黑科技20W PD快充充電器、諾基亞7原裝充電器、小米6電源適配器、紫米APB01雙模智能充電器、DVE帝聞多合一快充充電器、ZMI紫米六位延長線插座等。同時，PI的快充芯片還被蘋果、OPPO、ANKER、三星等知名品牌的數十款產品采用。

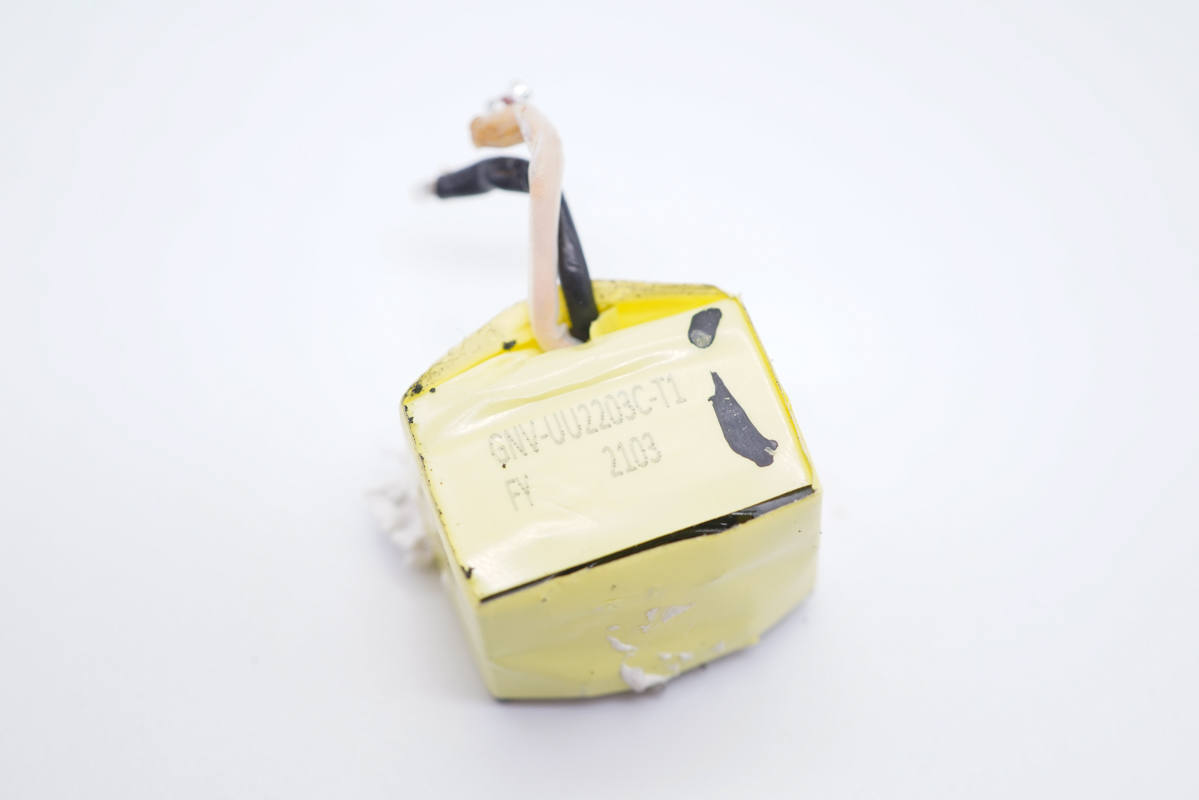

變壓器特寫。

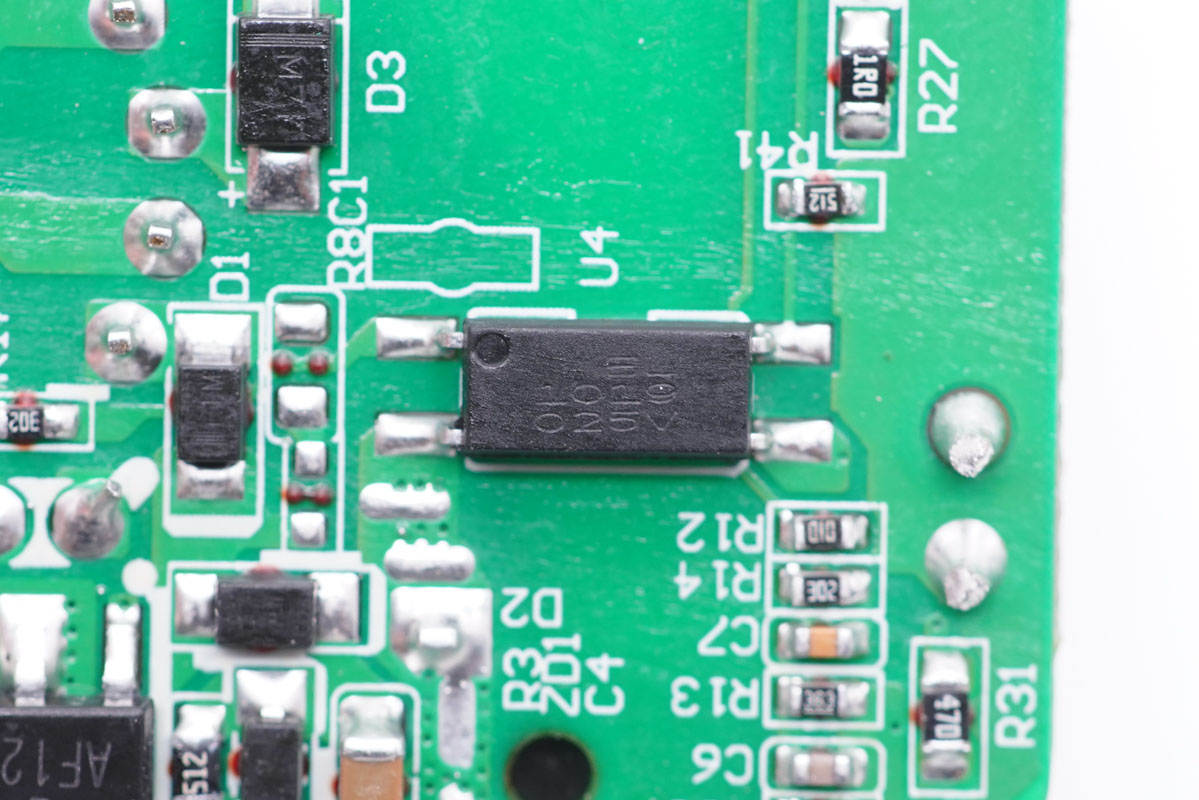

億光EL 1019光耦，橫跨在初級和次級之間，用于初級次級通信，反饋調節輸出電壓。

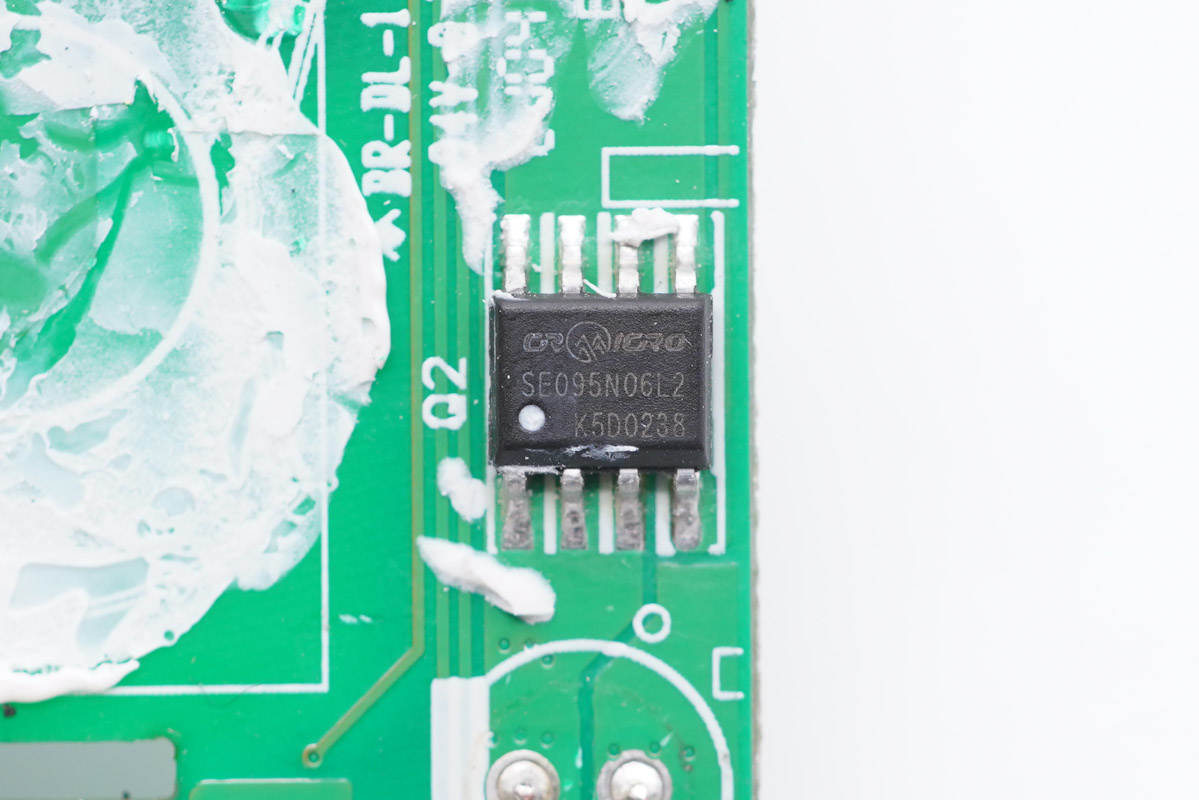

同步整流MOS管采用華潤微CRSE095N06L2A，NMOS，耐壓60V，SOP-8封裝。

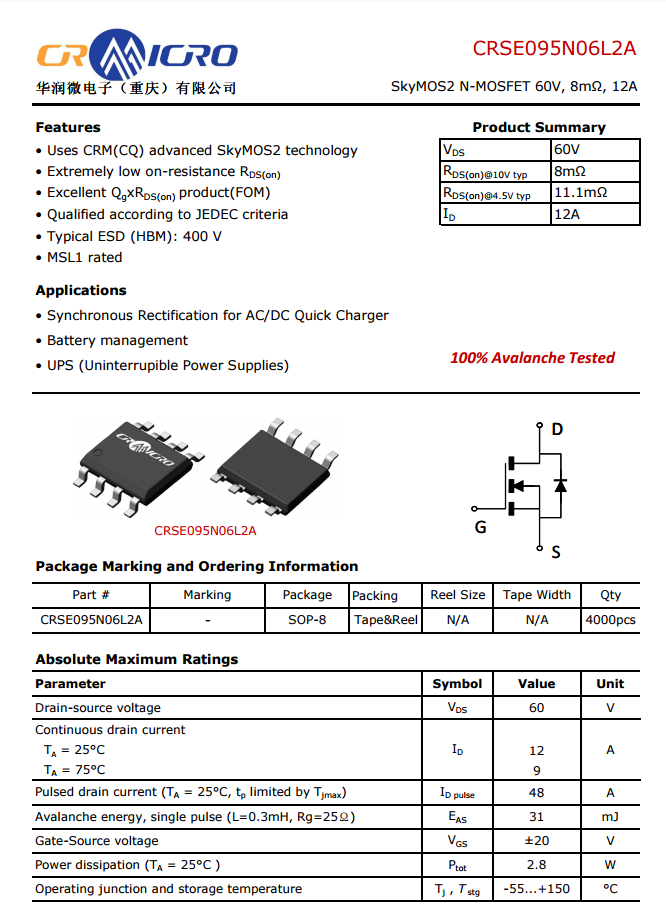

華潤微CRSE095N06L2A資料信息。

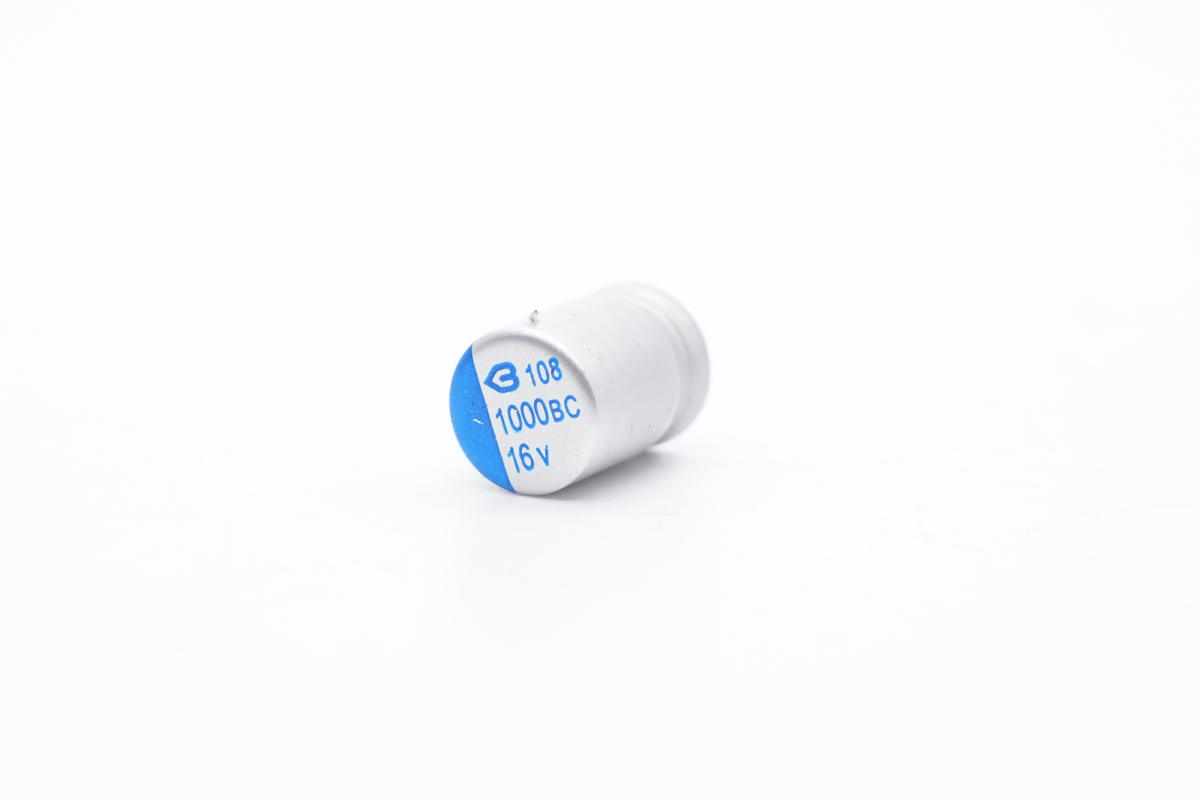

輸出濾波固態電容來自綠寶石，規格為16V 1000μF。

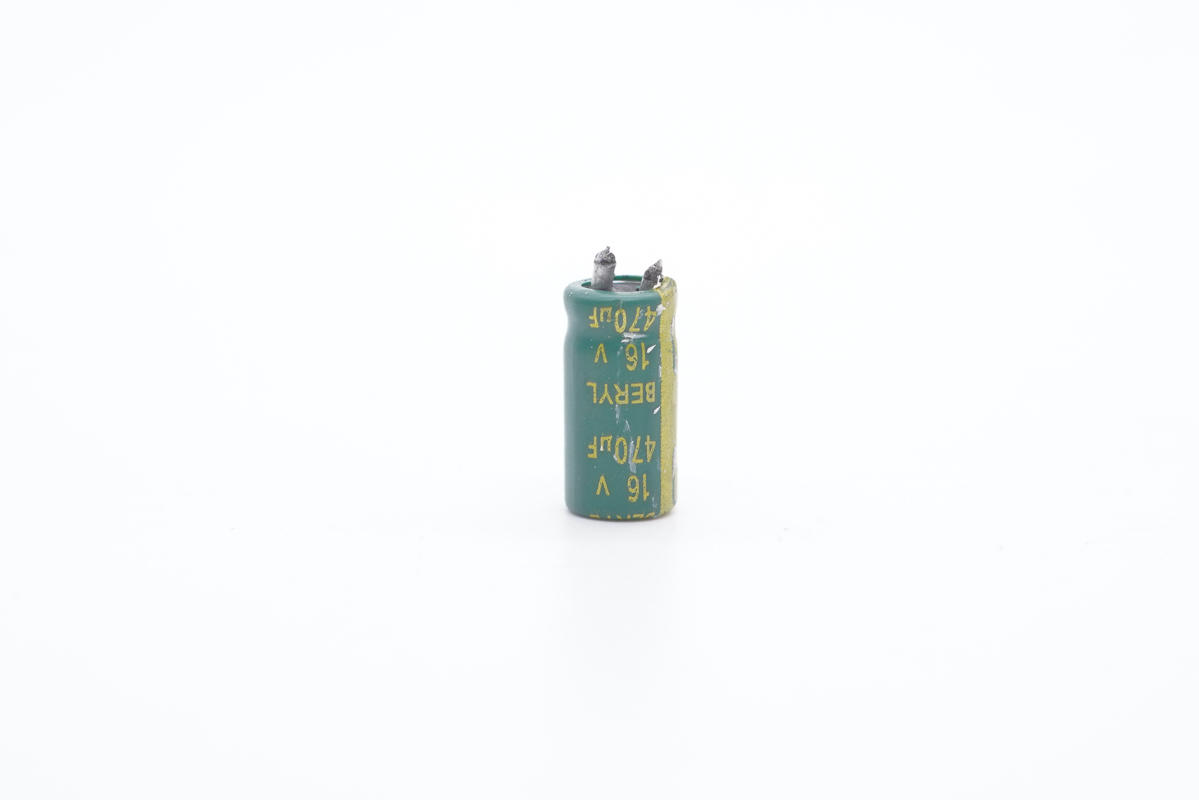

另一顆來自豐賓，規格為16V 470μF。

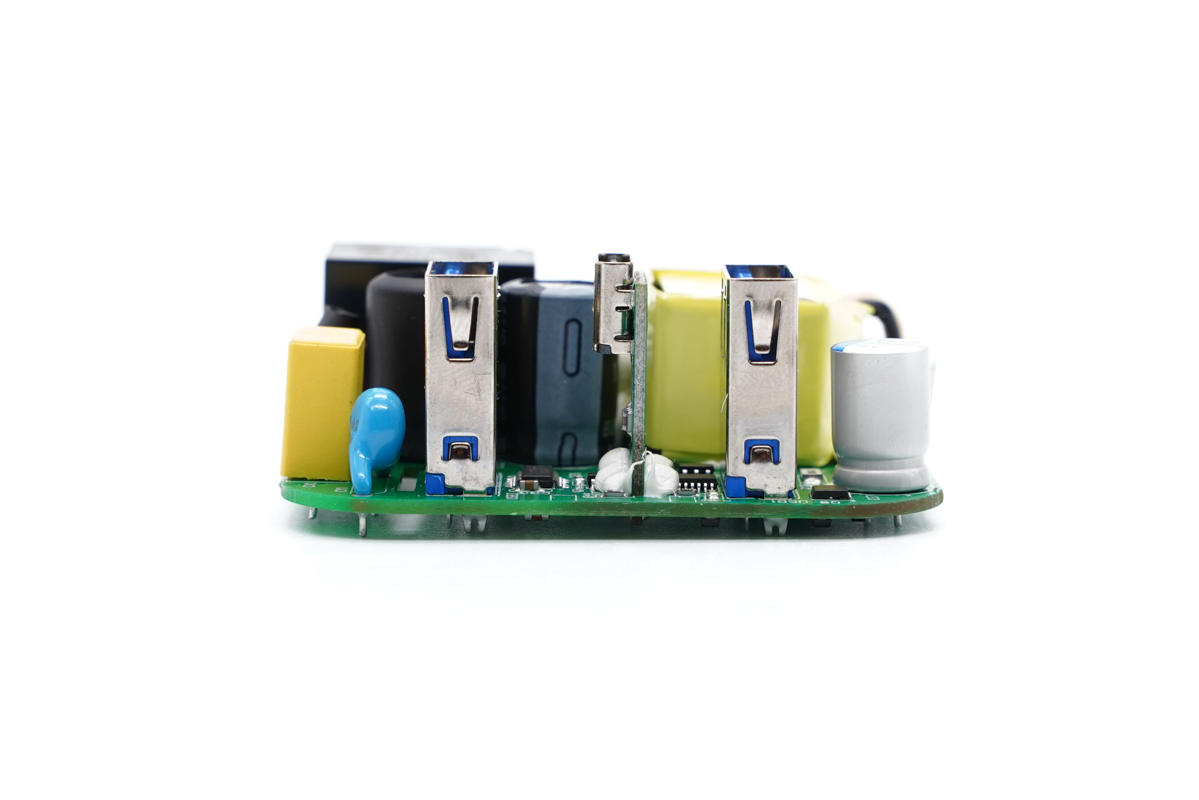

輸出端兩個USB-A母座加長設計，USB-C母座焊接在小板上，并打膠加固。

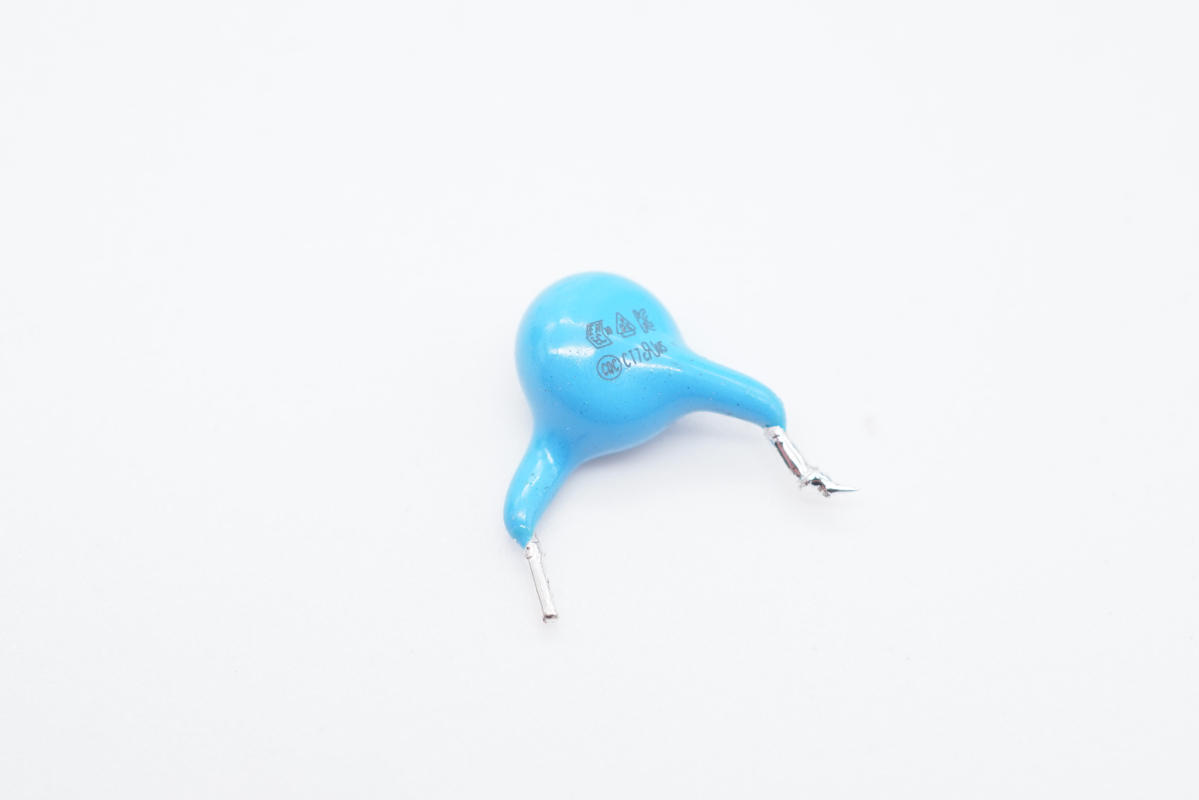

Y電容特寫。

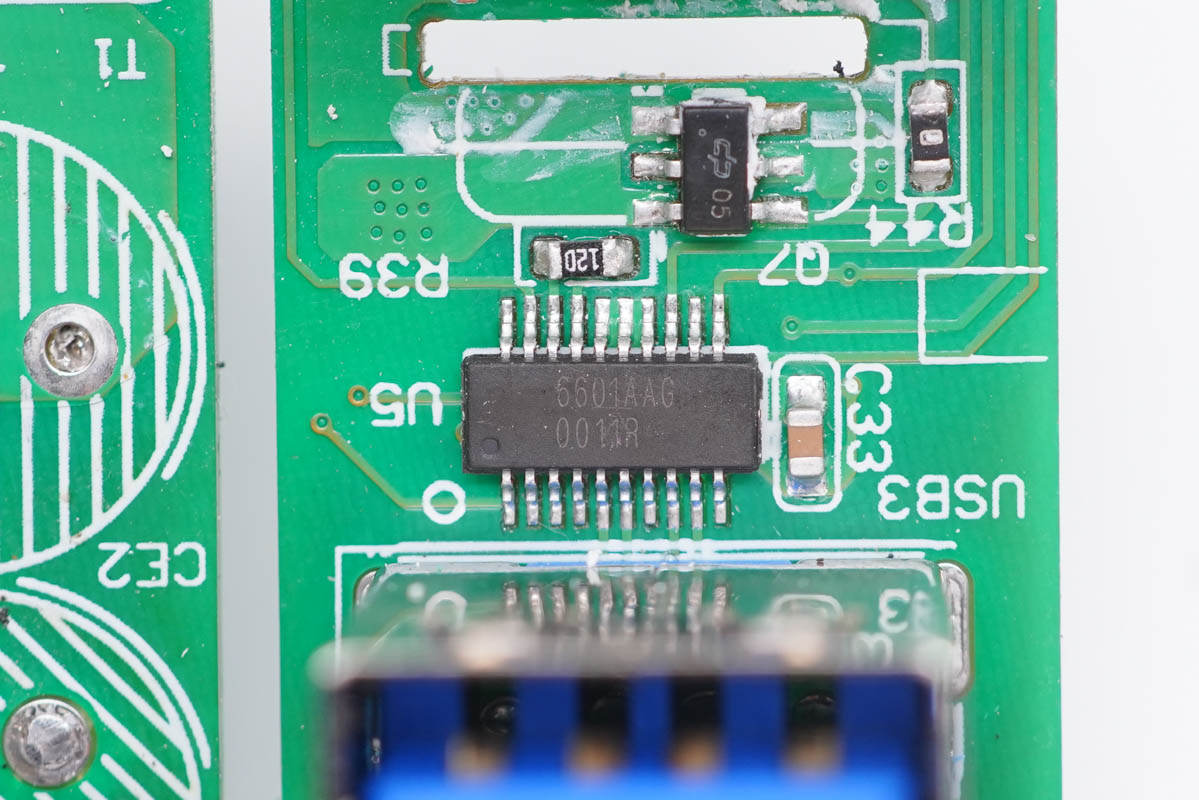

兩個USB-A口的協議芯片采用天德鈺FP6601AA，這是一顆雙USB-A口協議芯片，支持QC2.0/3.0、FCP等快充協議，并支持多路協同工作，實現任意單口快充，多口5V輸出。

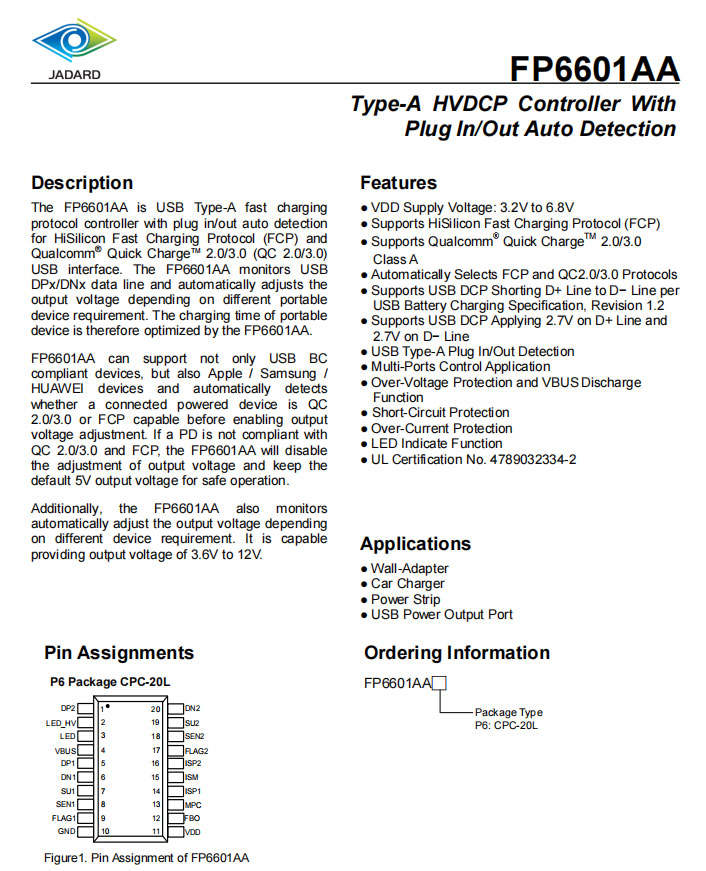

天德鈺 FP6601A 詳細資料。

充電頭網拆解了解到，天德鈺的快充協議芯片可應用在充電器、車充、移動電源等產品上，此前已被公牛20W 2A1C快充迷你差旅插座、紫米20號200W PD快充移動電源、小米100W快充車充、小米10000mAh 30W立式無線充移動電源、公牛3USB快充魔方插座、品勝20W PD快充等數十款產品采用。

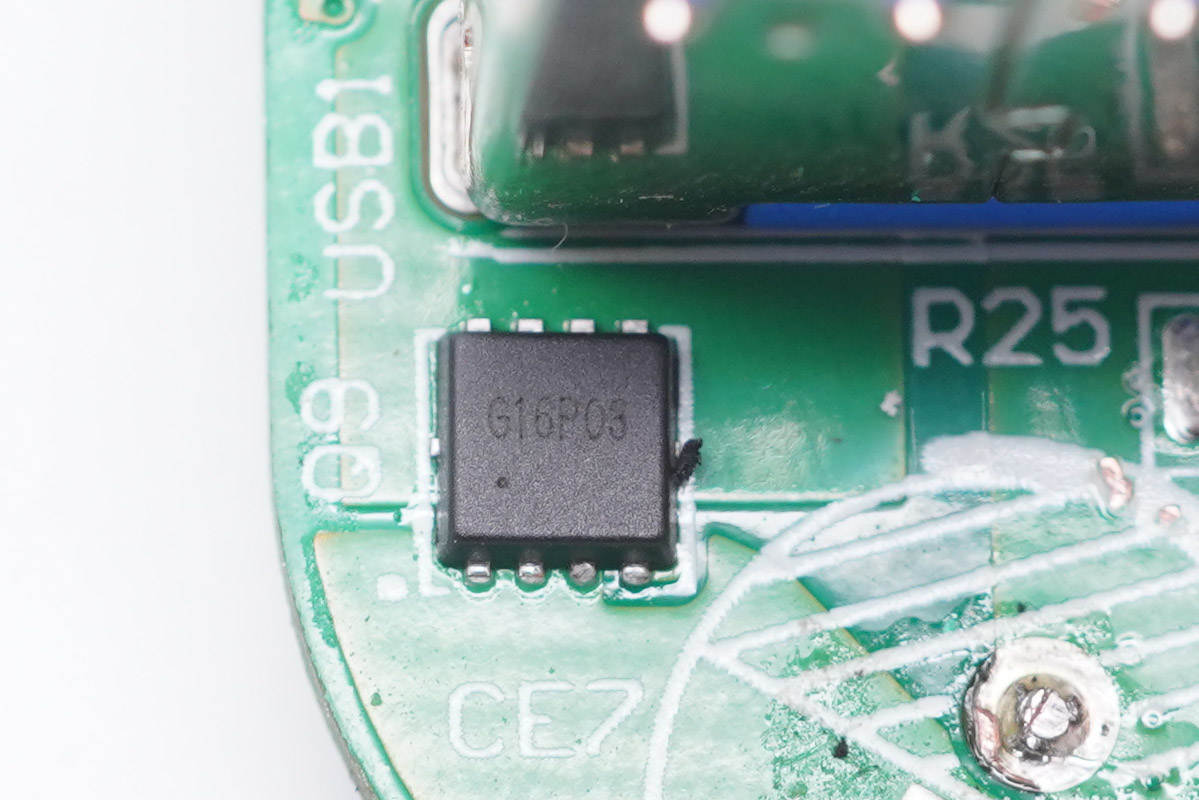

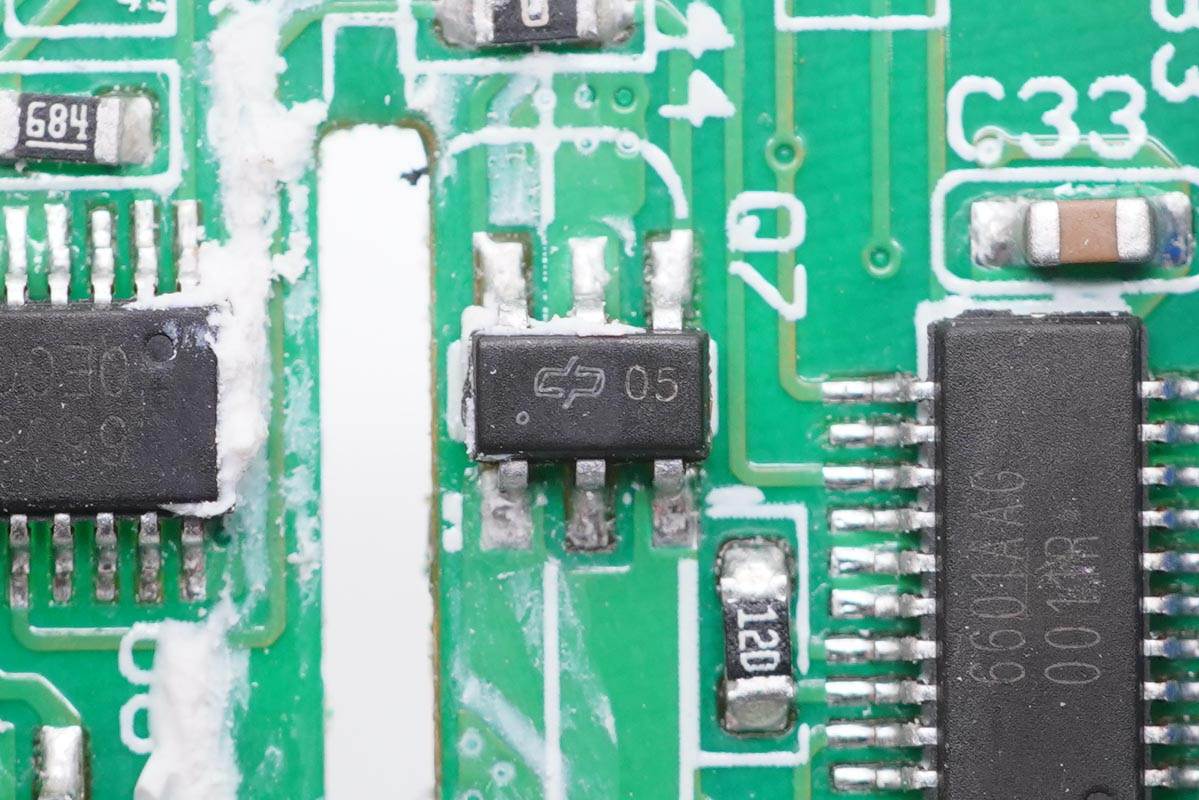

谷峰G16P03，PMOS管，耐壓30V，用于兩個A口輸出分配。

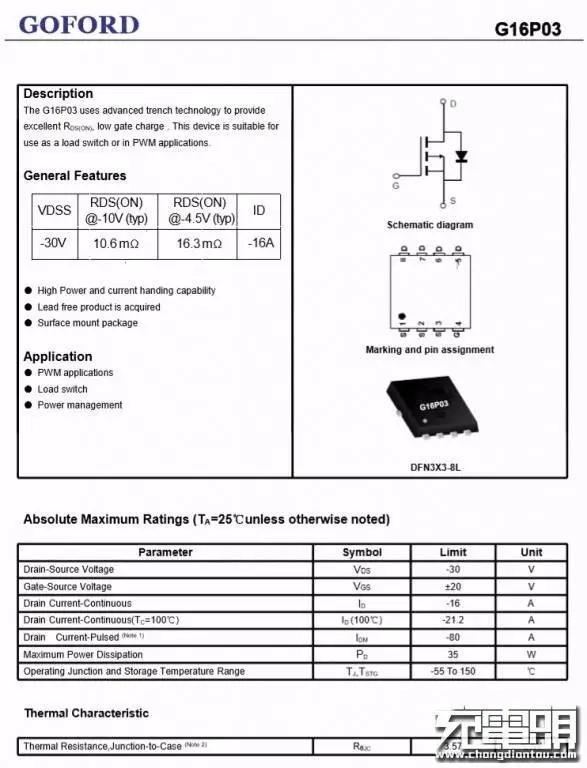

谷峰G16P03資料信息。

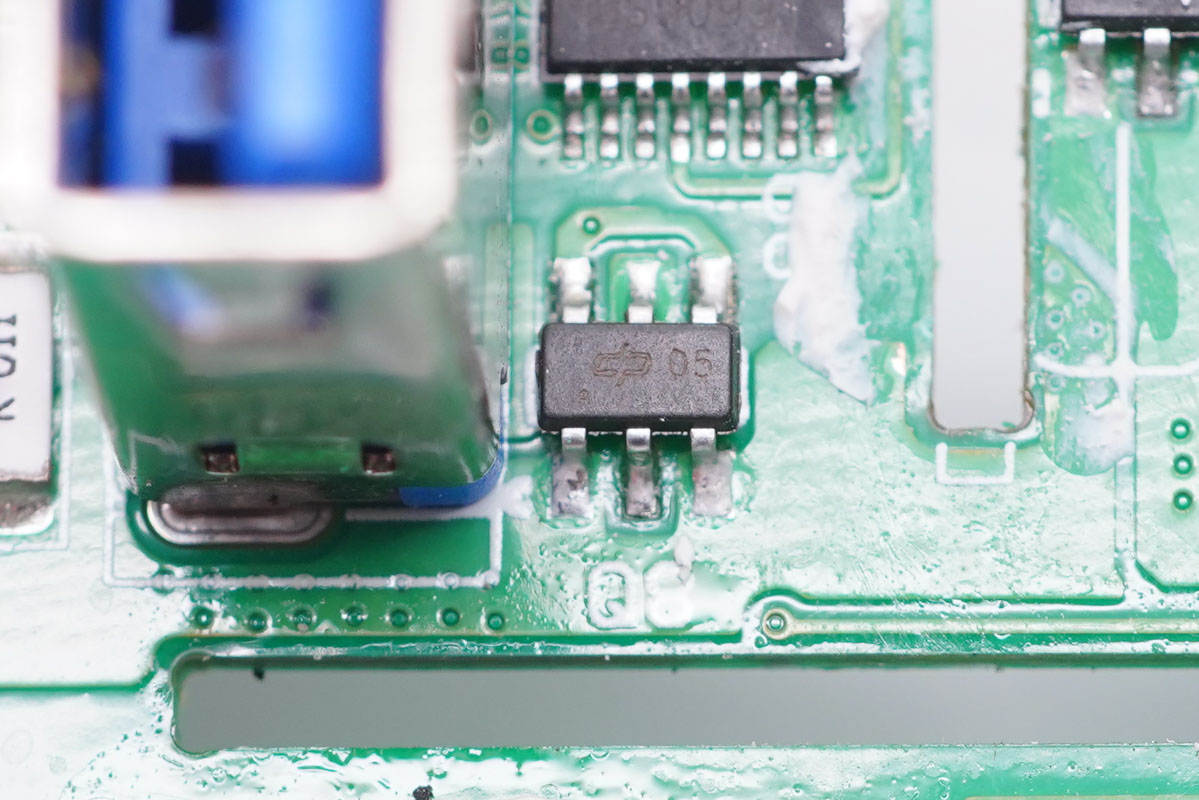

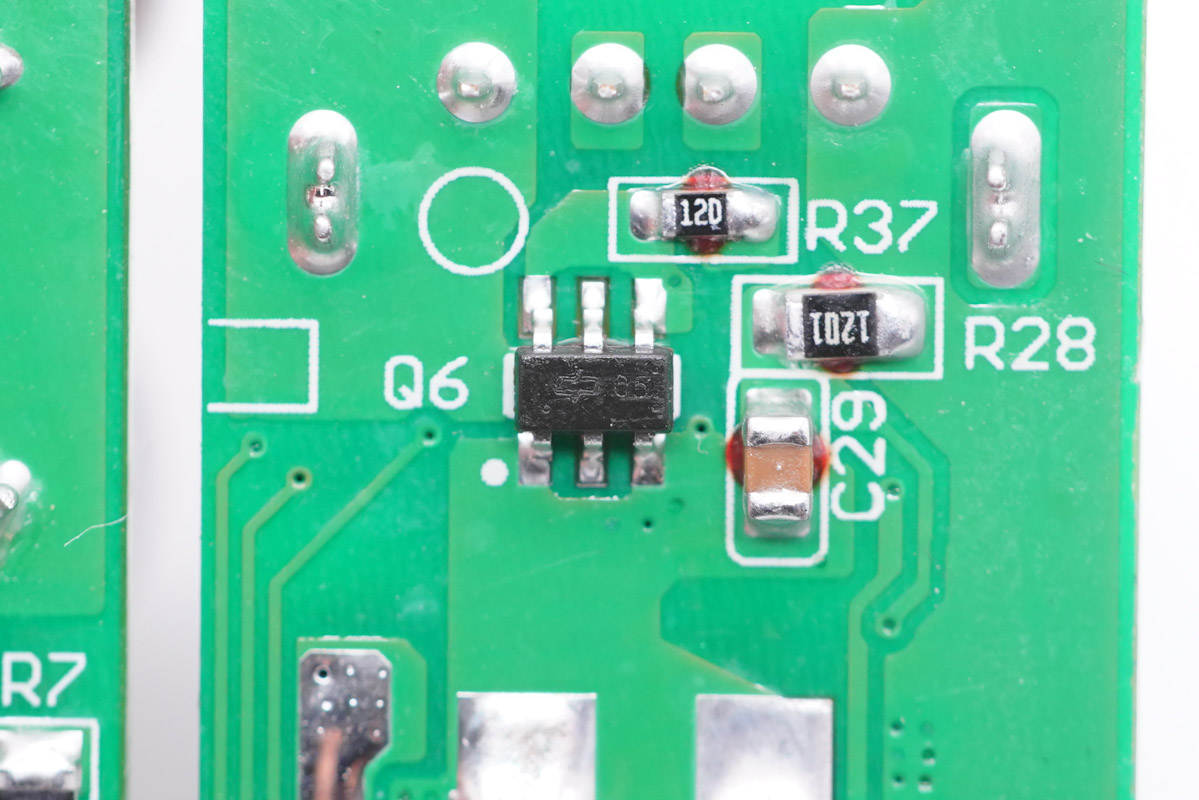

USB-A母座輸出VBUS開關管特寫，德普微DP8205，NMOS管，耐壓20V，SOT23-6封裝。

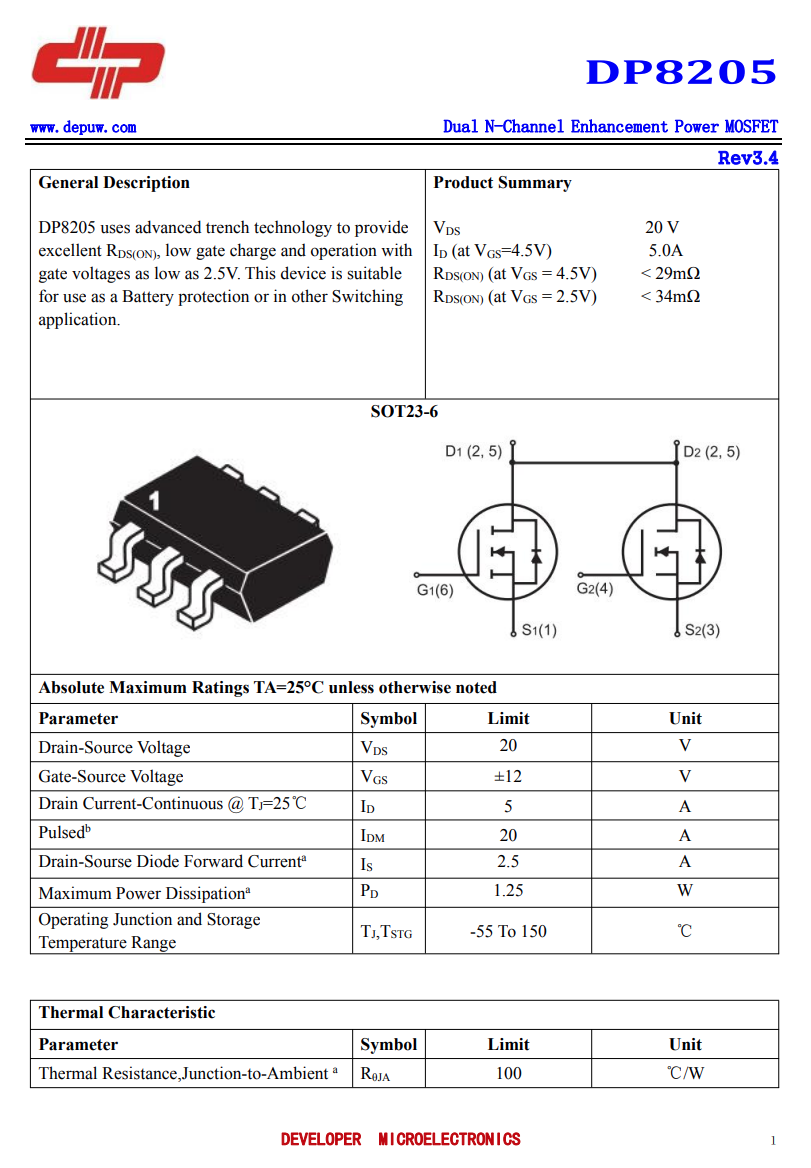

德普微DP8205資料信息。

另一個A口母座的輸出VBUS開關管也是采用德普微DP8205。

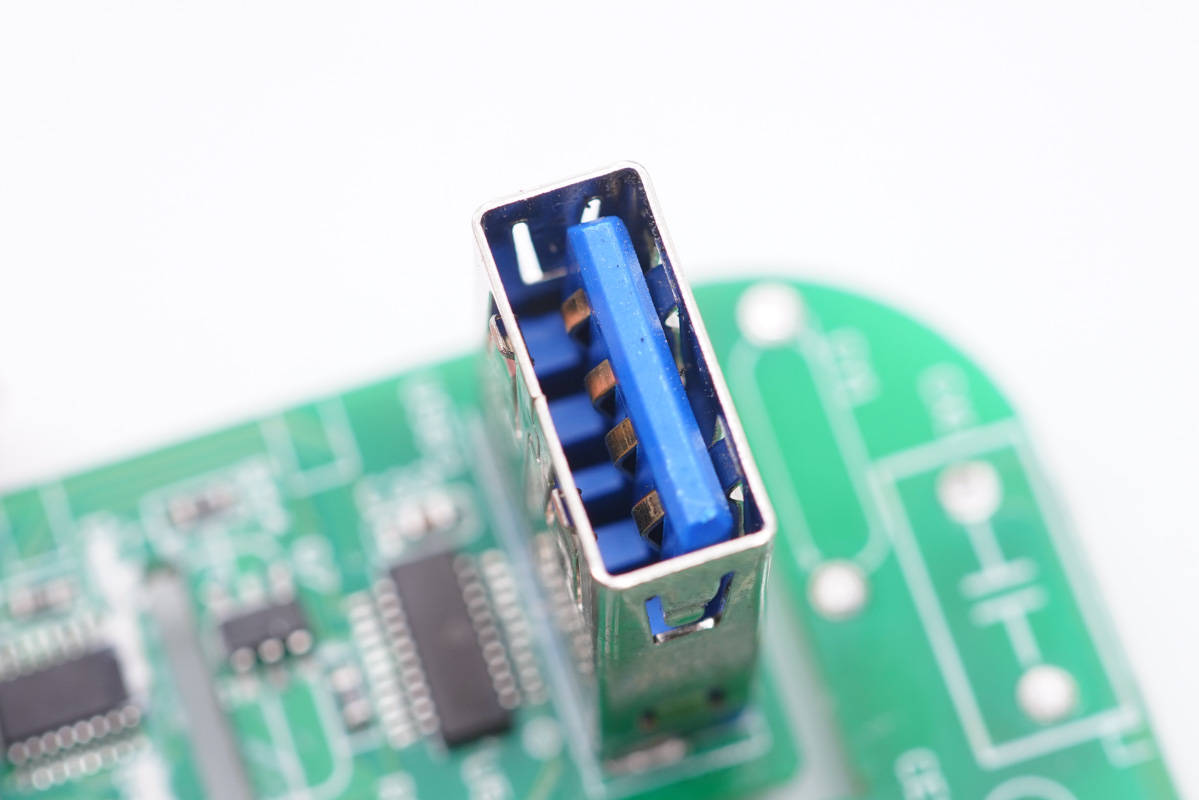

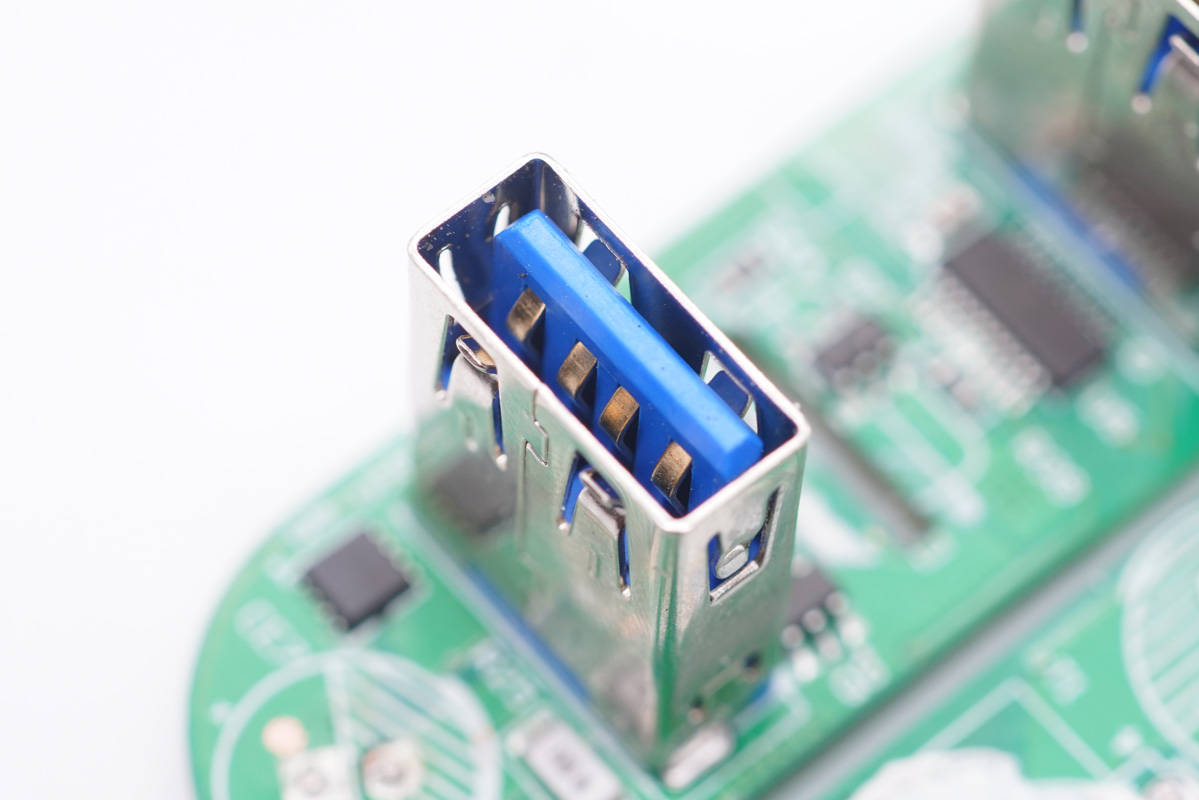

USB-A母座特寫。

另一個母座特寫。

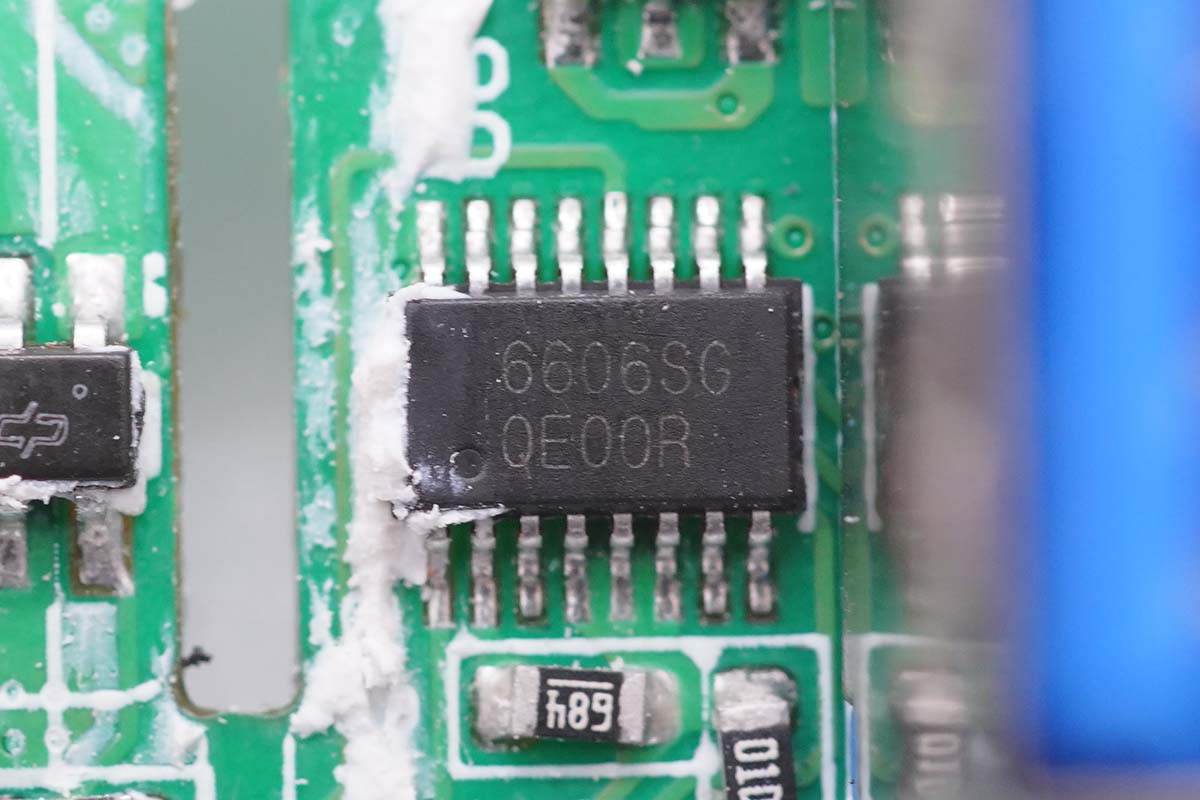

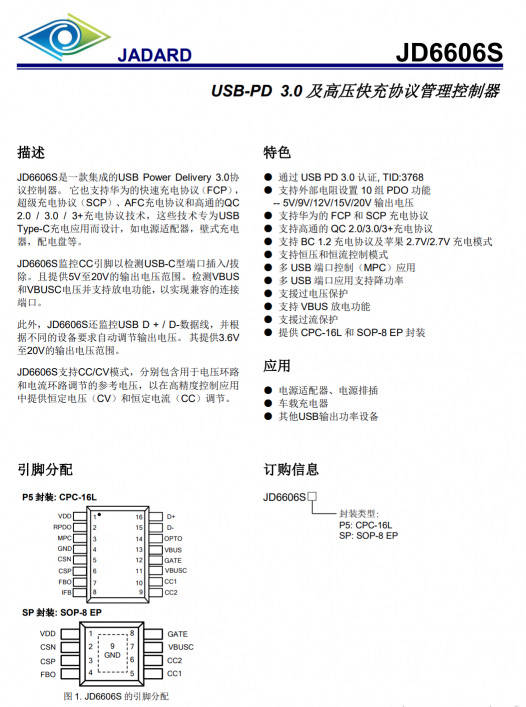

USB-C口協議芯片采用天德鈺JD6606S，這是天德鈺專為iPhone 12設計的20W PD快充芯片，通過了USB PD 3.0認證，TID：3768。這是一顆高性能和高兼容性的快充協議芯片，采用CPC-16L封裝，支持USB ?PD3.0快充之外，還包括支持QC3+、QC3.0、QC2.0、AFC、FCP、SCP以及APPLE 2.4A等主流的充電協議。

天德鈺JD6606S提供恒壓恒流控制，支持多口輸出控制，支持輸出過壓，過流保護，并且集成VBUS放電功能，輸出協議由電阻靈活配置，并且支持多口輸出降功率，支持最大60W到最小18W輸出，滿足主流PD適配器輸出。

C口的輸出VBUS開關管也是德普微DP8205。

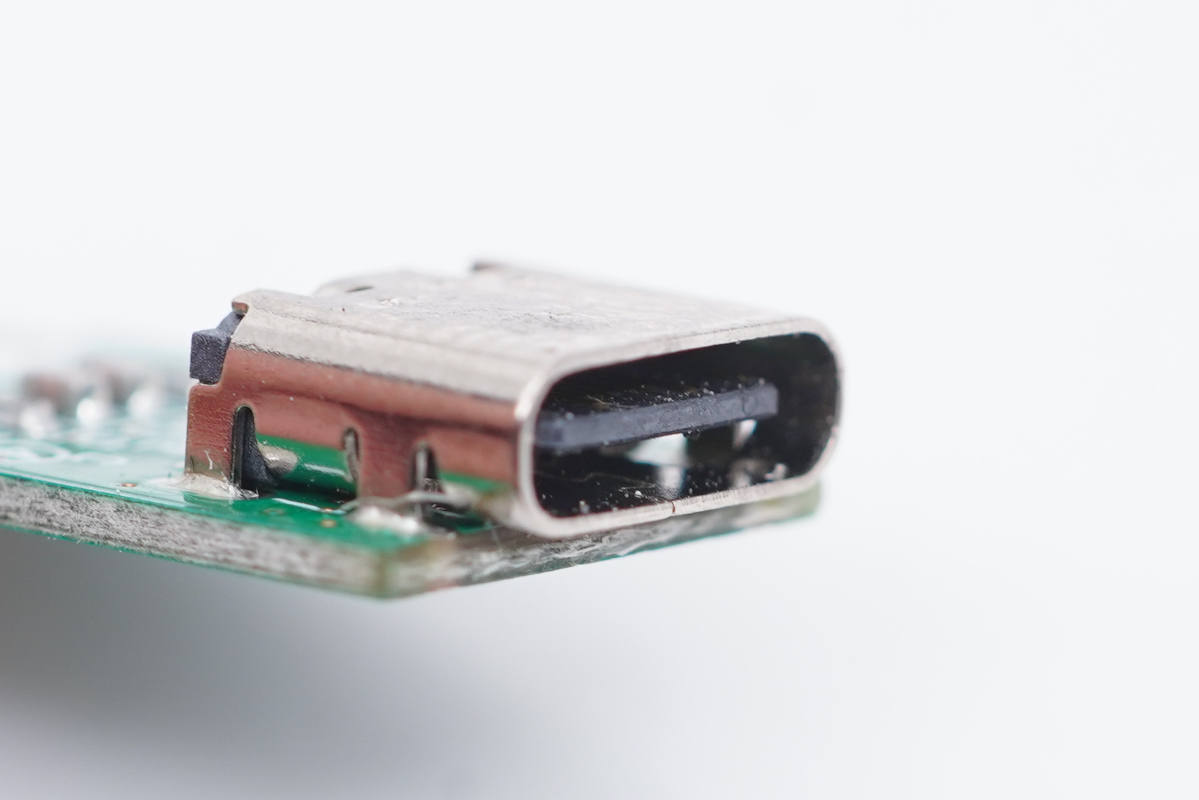

USB-C母座特寫，過孔焊接。

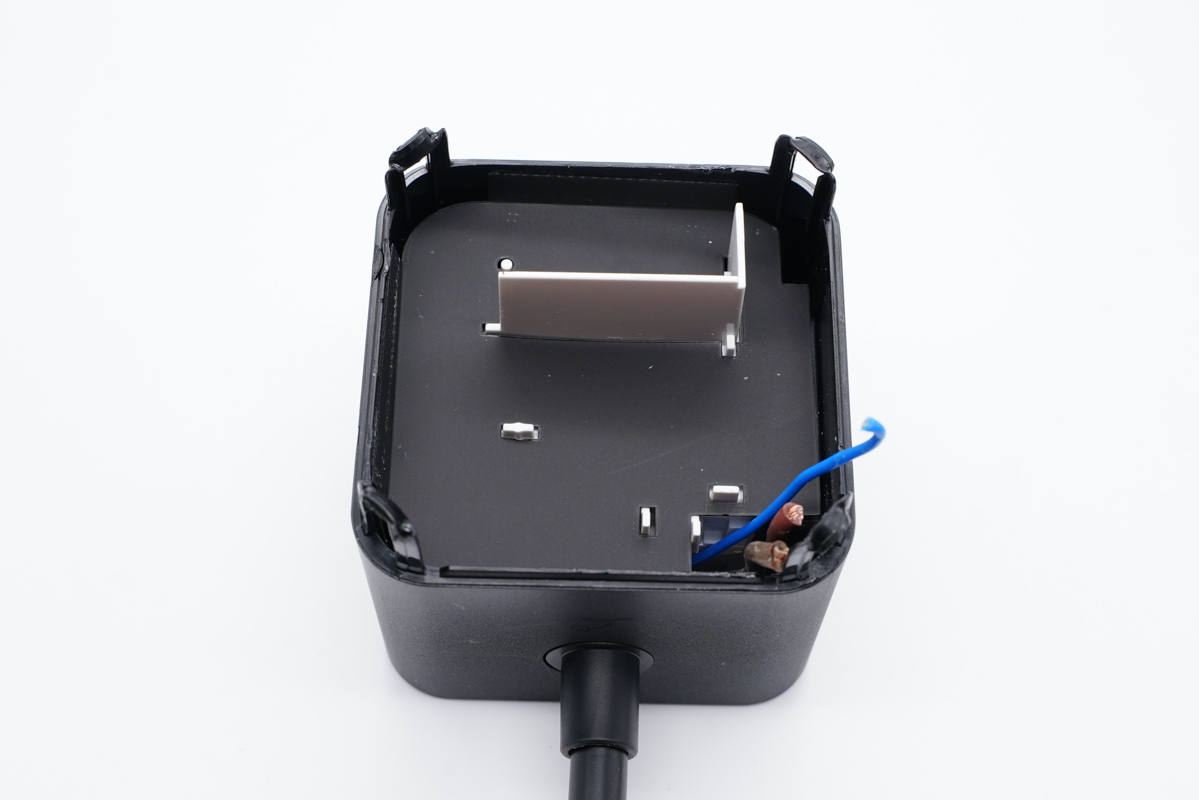

最后將黑色絕緣板隔離取出，機身槽中心塞有白色塑料外殼來固定安全門板。

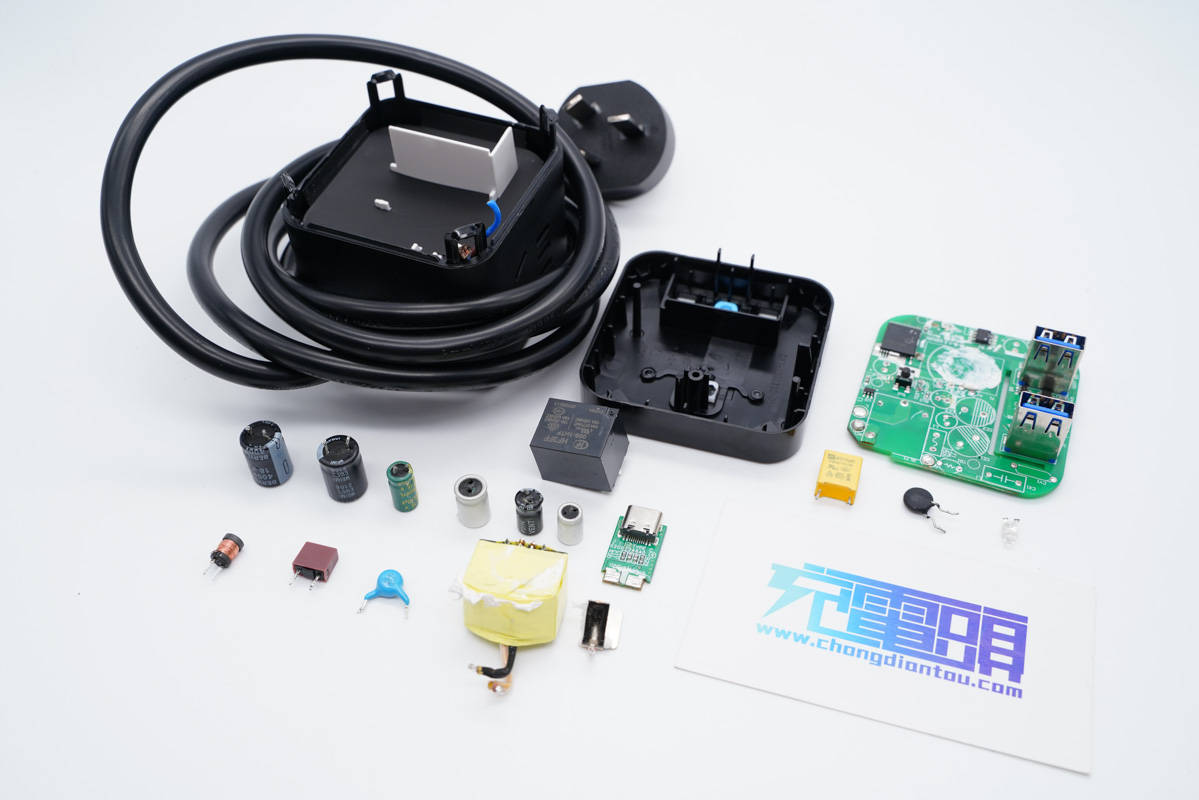

全部拆解完畢，來張全家福。

充電頭網拆解總結

公牛20W 2A1C魔方插座采用立方體造型設計，整體十分小巧，配備的電源線加上機身長約1.5m，滿足居家辦公使用需求。另外將其中一個A口換成C口，可以使插座能適配更多的手機，最大功率20W，專為iPhone 12新機設計，目標明確。此外配備3個3+2 AC插口，最大可同時為6臺設備充電，最大功率達2500W，滿足大多數情況使用需求。

充電頭網通過拆解發現，充電器內部設計有繼電器控制電路，開關電源部分由PI SC1548C搭配華潤微同步整流MOS組成，采用天德鈺FP6601AA和JD6606S兩顆協議芯片協同控制2A1C三個輸出接口，綠寶石電解電容以及固態電容進行輸入輸出濾波，產品整體做工可靠。
