很多人可能對Lenovo聯想不陌生，但只說小新、YOGA、Thinkpad、拯救者等詞卻不見得都知道是聯想旗下品牌。近年來這些品牌不斷推出各種爆款產品，以滿足不同用戶的需求。配件方面，近期聯想YOGA發布了CC65雙口氮化鎵充電器。

這款充電器采用納微第三代氮化鎵功率器件制作，首發價119元，標配1.5m長的100W快充CC線。充電器機身小而精，配備兩個USB-C接口，同時滿足兩臺設備快充需求。下面充電頭網就對這款新品進行詳細拆解，一起來進一步了解產品的設計與用料。

一、YOGA 65W氮化鎵充電器外觀

方形包裝盒設計簡約，頂面中心是充電器外觀圖，左上角是YOGA品牌和產品名稱，右下角設有Lenovo品牌。

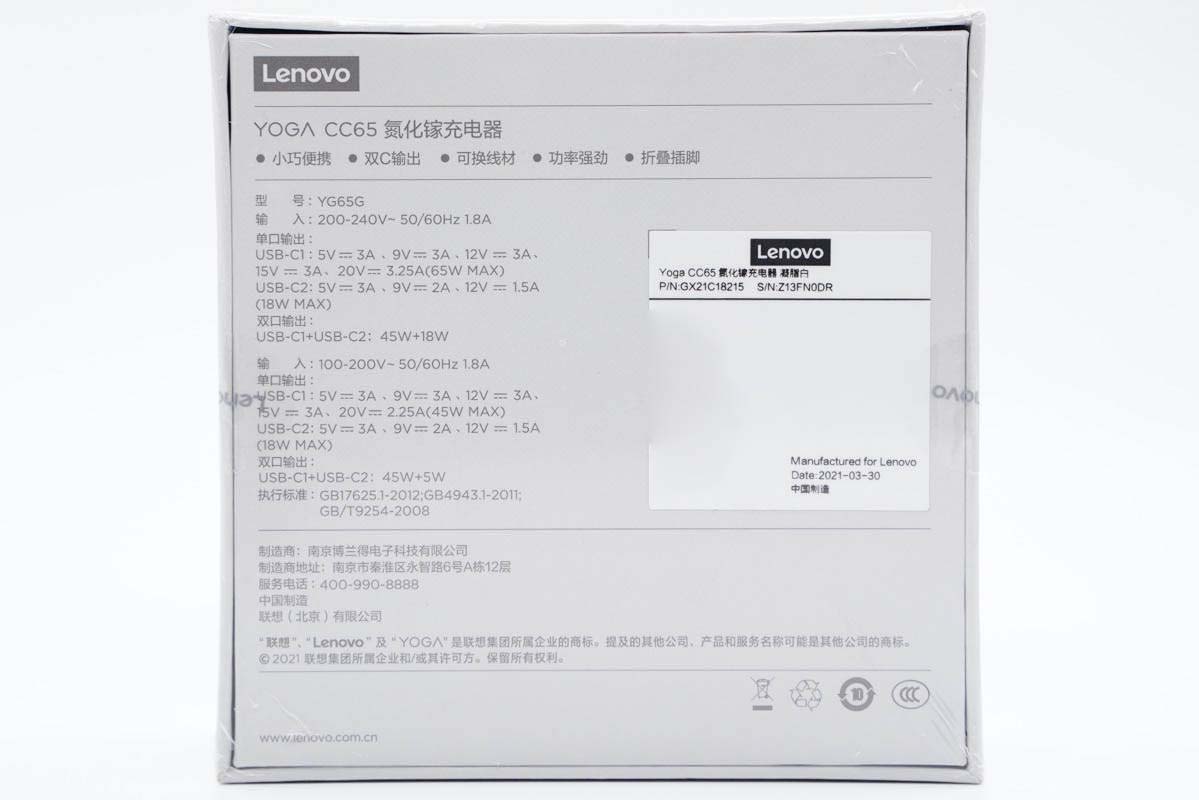

包裝盒采用天地蓋設計，底部印有充電器五大特性以及參數信息。

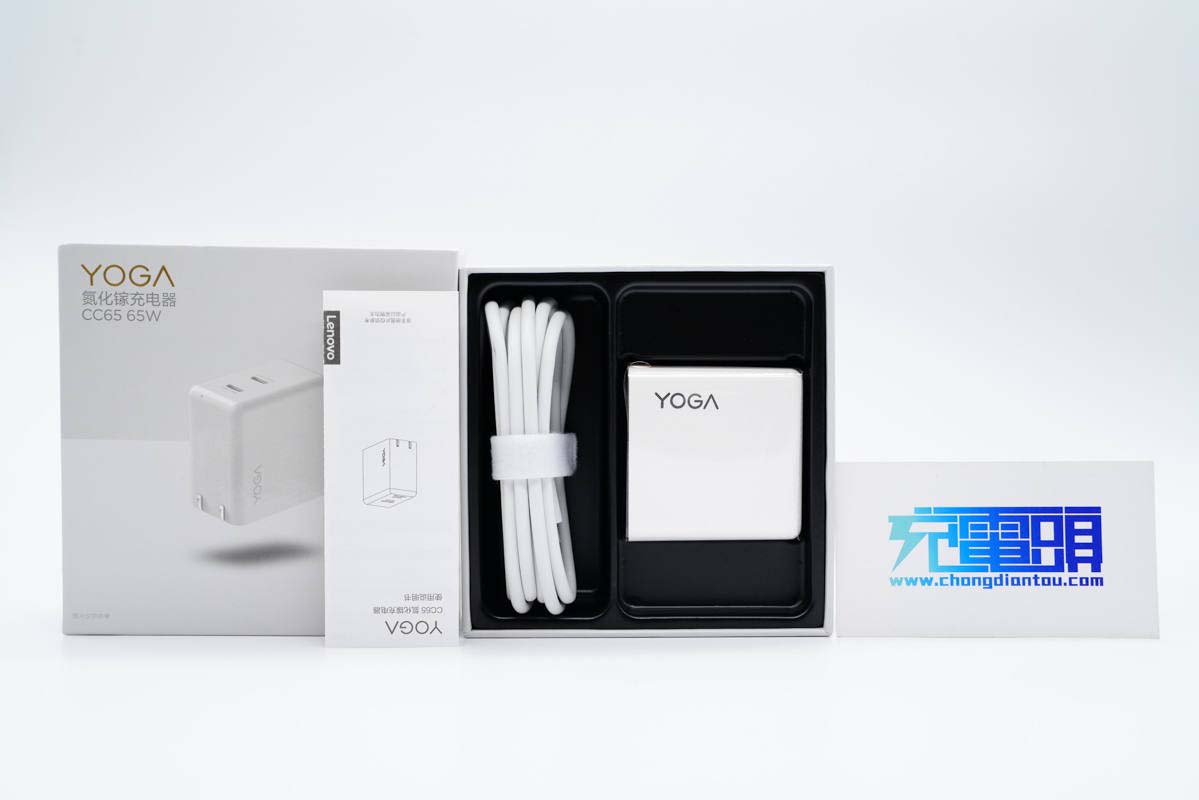

包裝內含充電器、數據線和使用說明書。

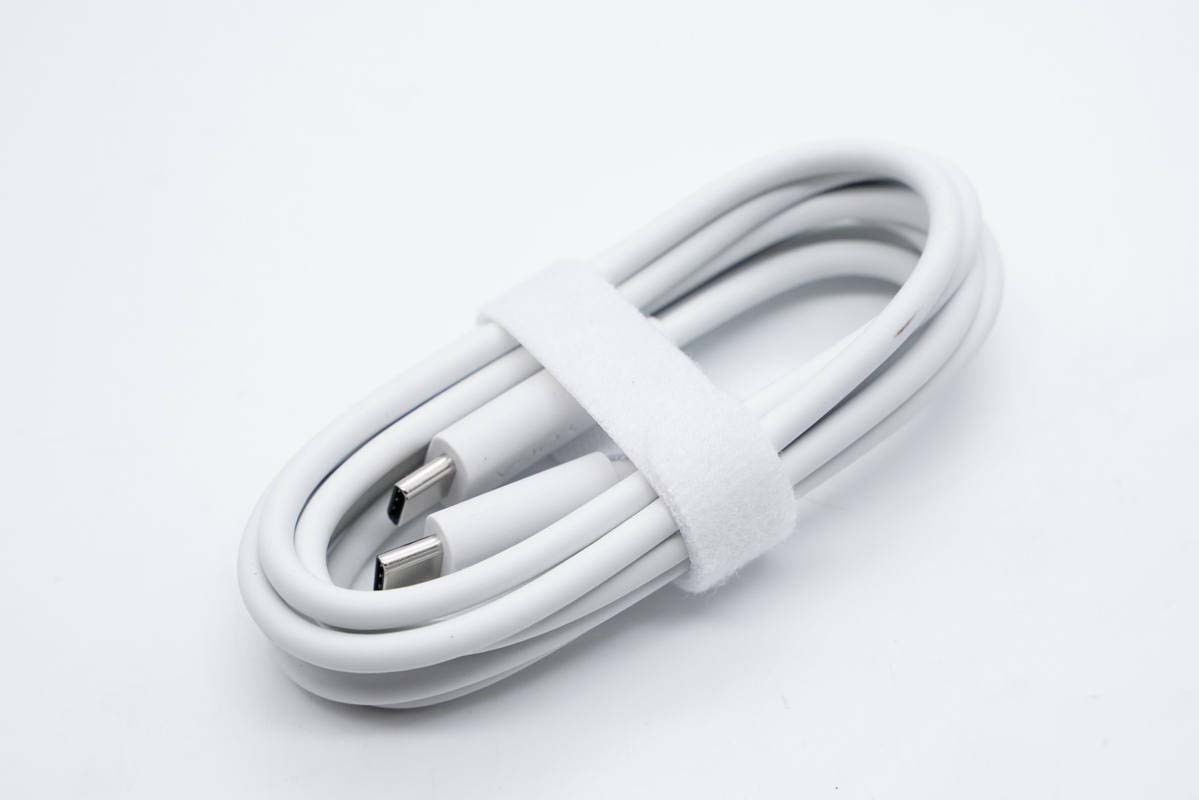

線纜是CC線，使用魔術扎帶捆扎整理。

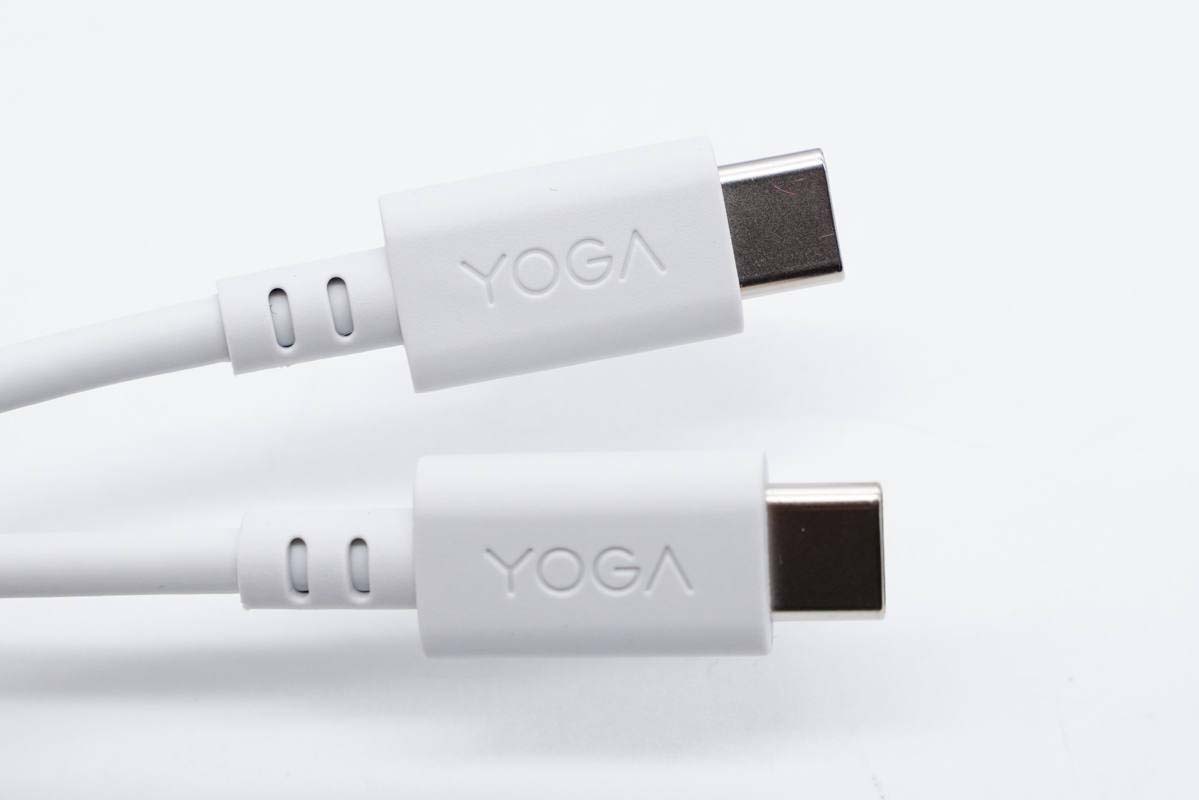

線纜兩端做了抗彎折處理，線頭塑料殼凹印YOGA品牌。

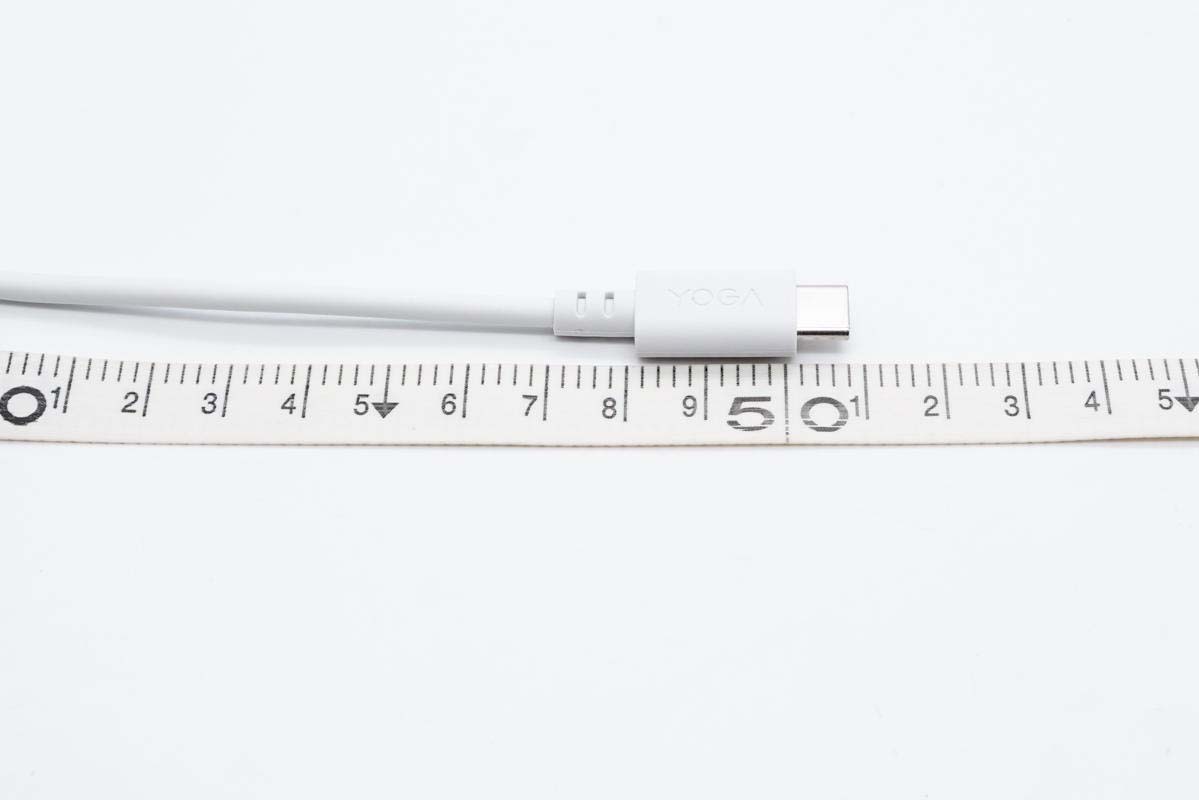

整根線纜長約151cm。

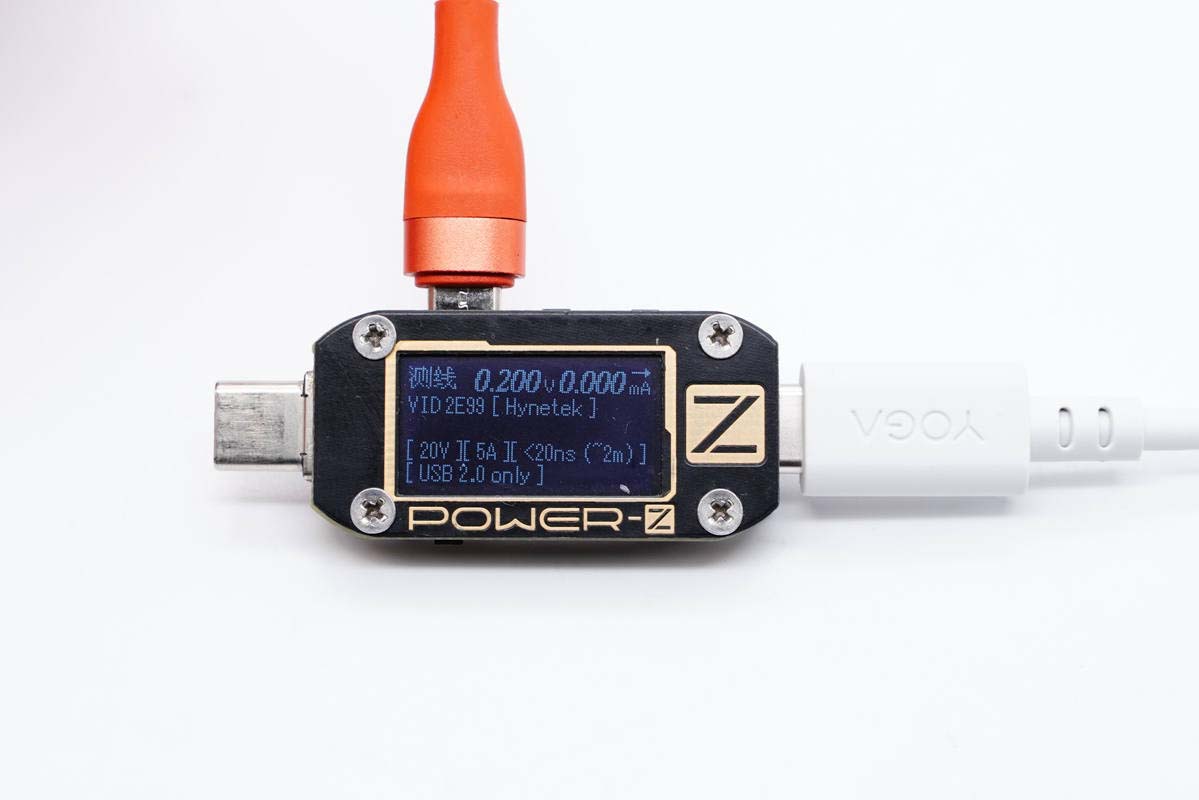

使用ChargerLAB POWER-Z KM001C檢測，顯示該線纜帶有E-Marker芯片，電力傳輸能力為20V5A，數據傳輸能力為USB 2.0。

這款充電器采用PC材質白色外殼，背面鋼琴烤漆工藝處理，邊角過渡圓潤，整體設計風格簡約。

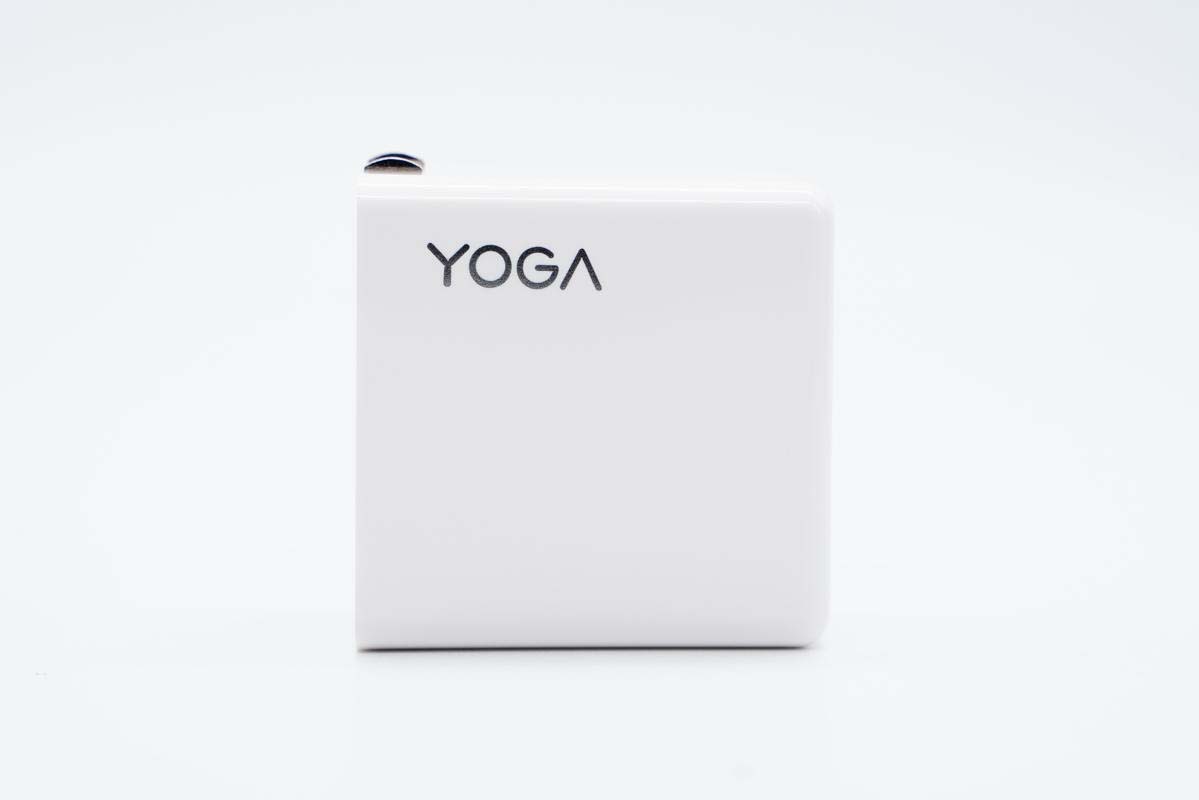

機身正面一角燙銀銀色“YOGA”LOGO，質感精致靚麗。

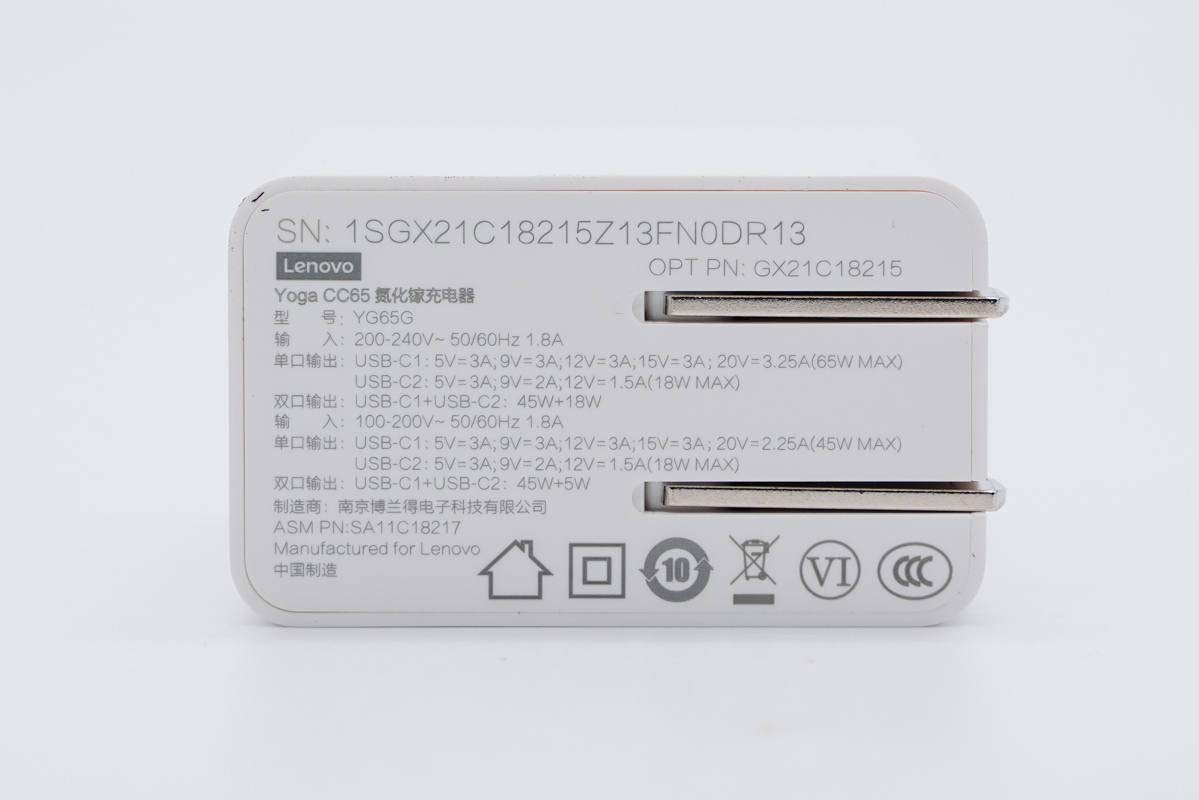

輸入端外殼上標注有充電器參數

型號：YG65G

輸入：200-240V~50/60HZ 1.8A

單口輸出：

USB-C1：5V3A、9V3A、12V3A、15V3A、20V3.25A，65W Max

USB-C2：5V3A、9V2A、12V1.5A，18W Max

雙口輸出：45W+18W

輸入：100-200V~50/60HZ 1.8A

單口輸出：

USB-C1：5V3A、9V3A、12V3A、15V3A、20V2.25A，45W Max

USB-C2：5V3A、9V2A、12V1.5A，18W Max

雙口輸出：45W+5W

制造商：南京博蘭得電子科技有限公司

產品已經通過了CCC認證和VI級能效認證。

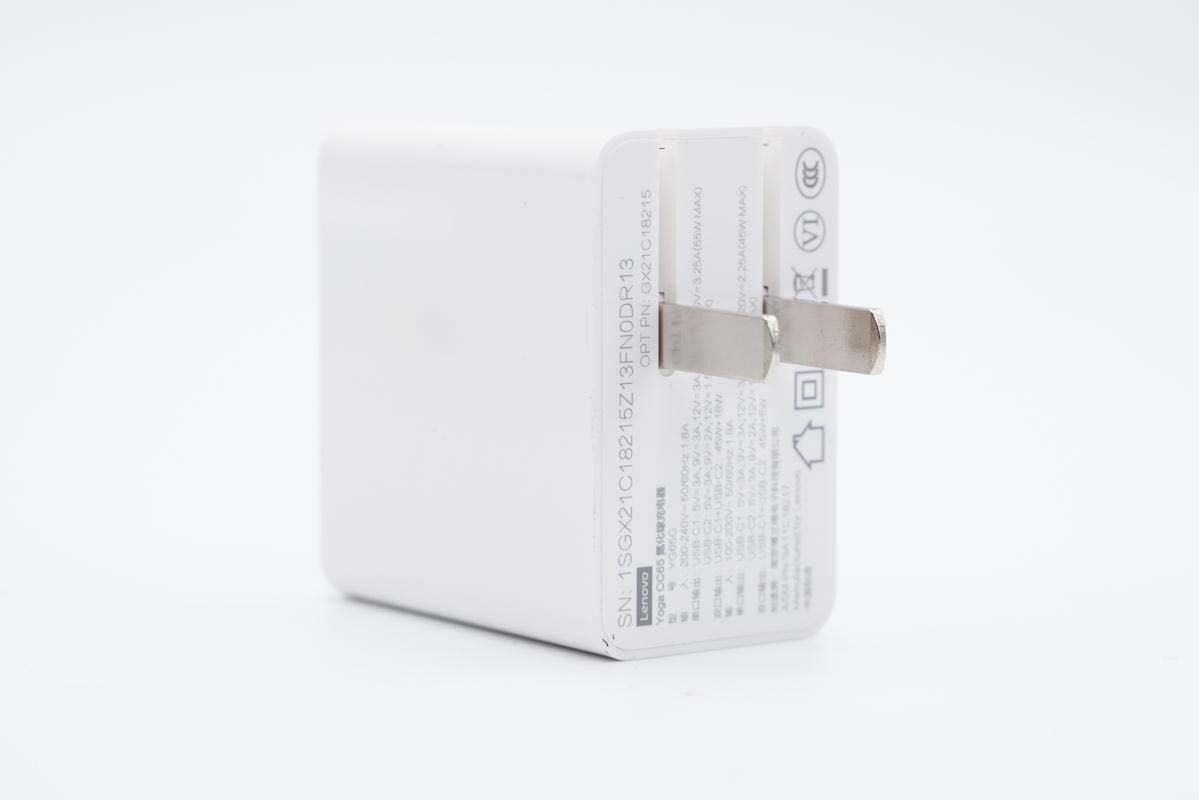

配備的是可折疊國標插腳，攜帶方便且不會刮傷包里其它設備。

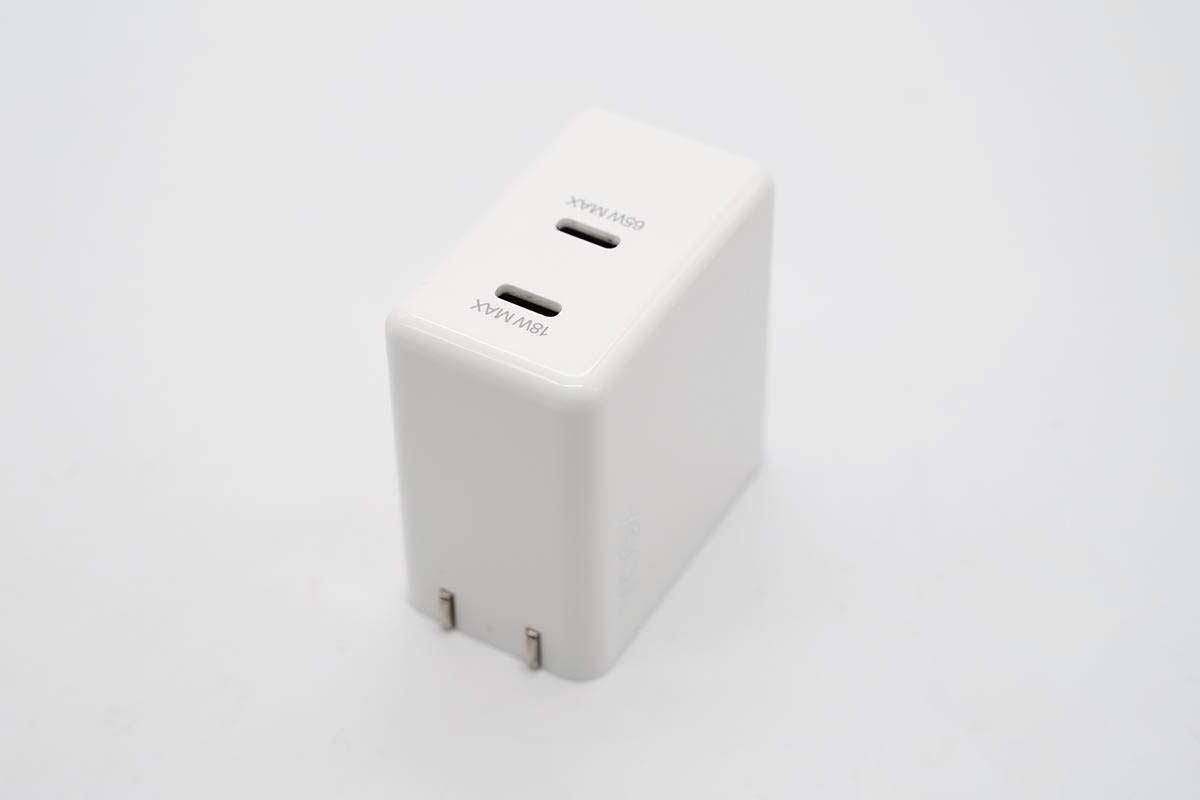

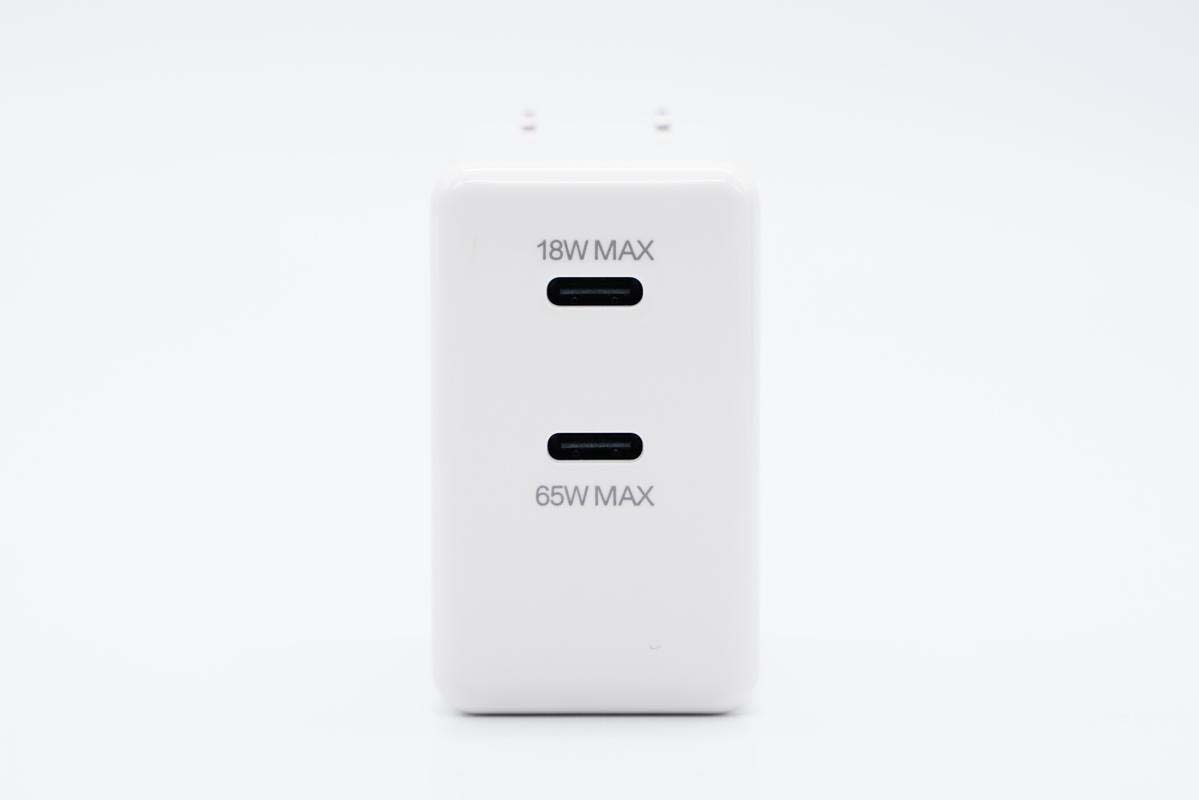

頂面配有雙C口，均為黑色膠芯，接口旁分別印有18W MAX和65W MAX區分輸出功率。

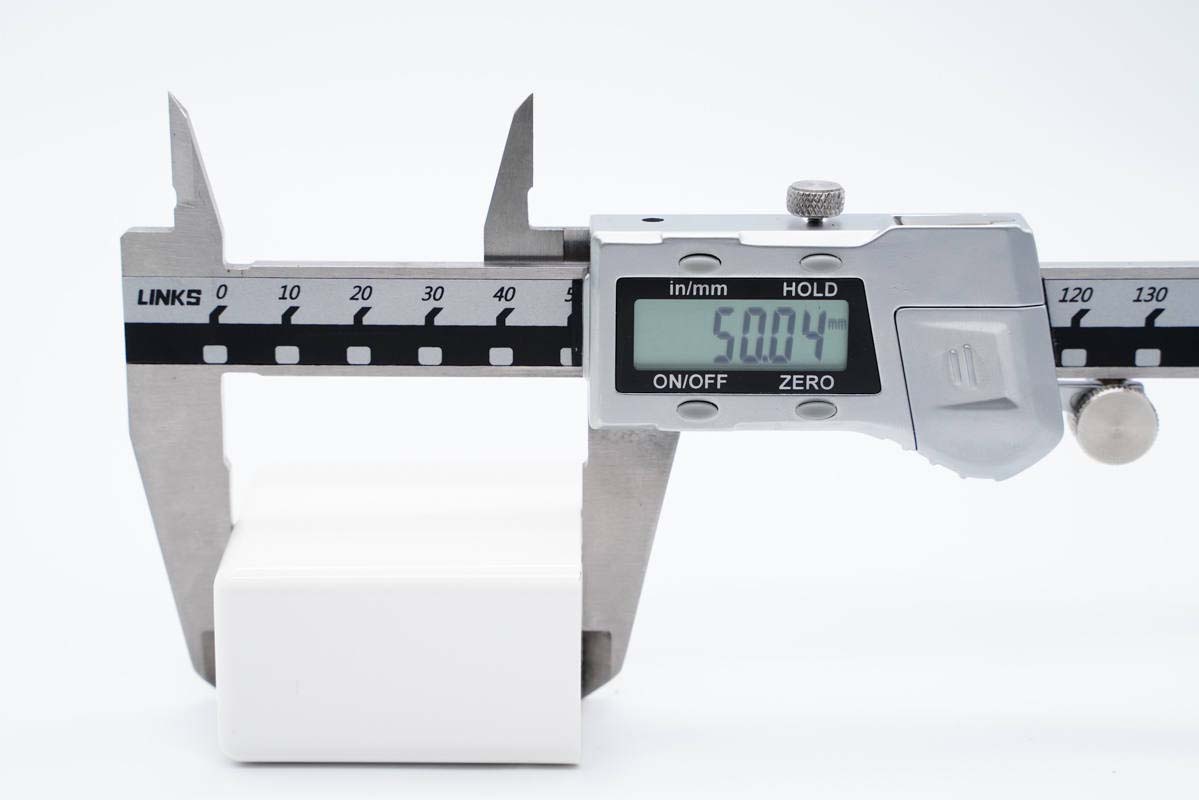

使用游標卡尺測得充電器機身高度為50.04mm。

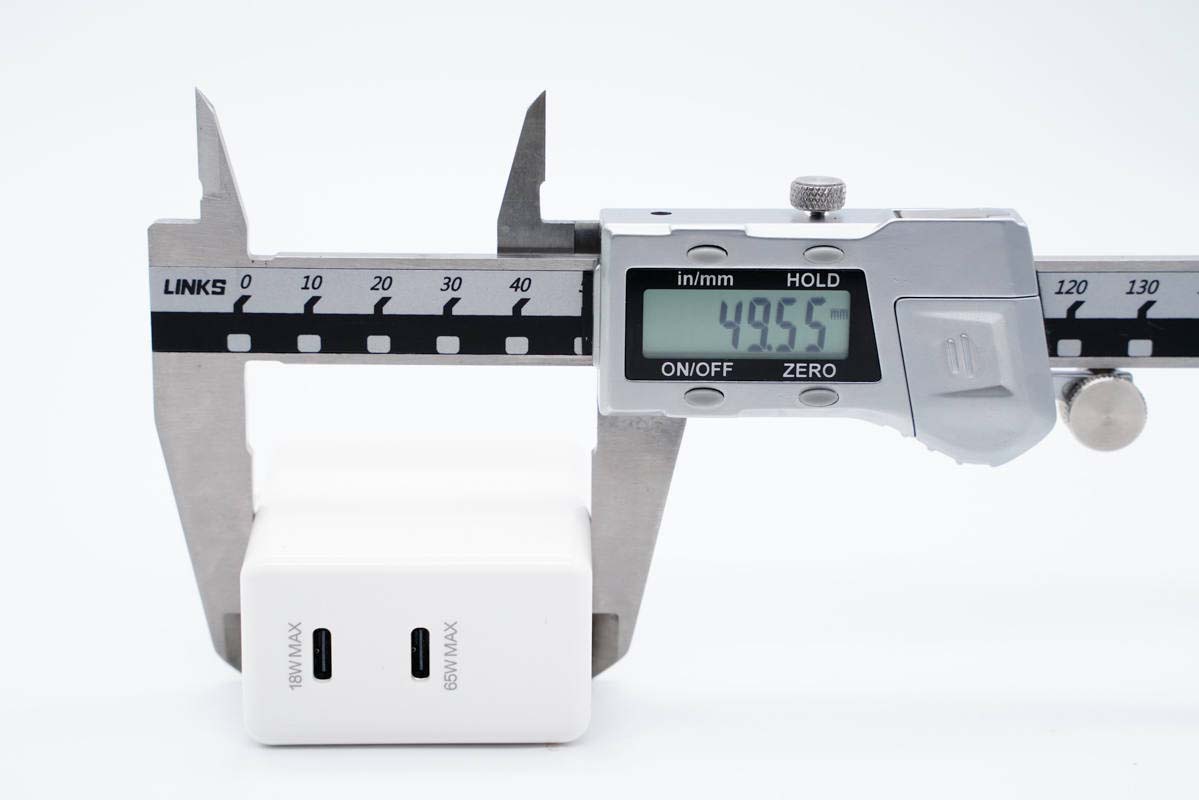

寬度為49.55mm。

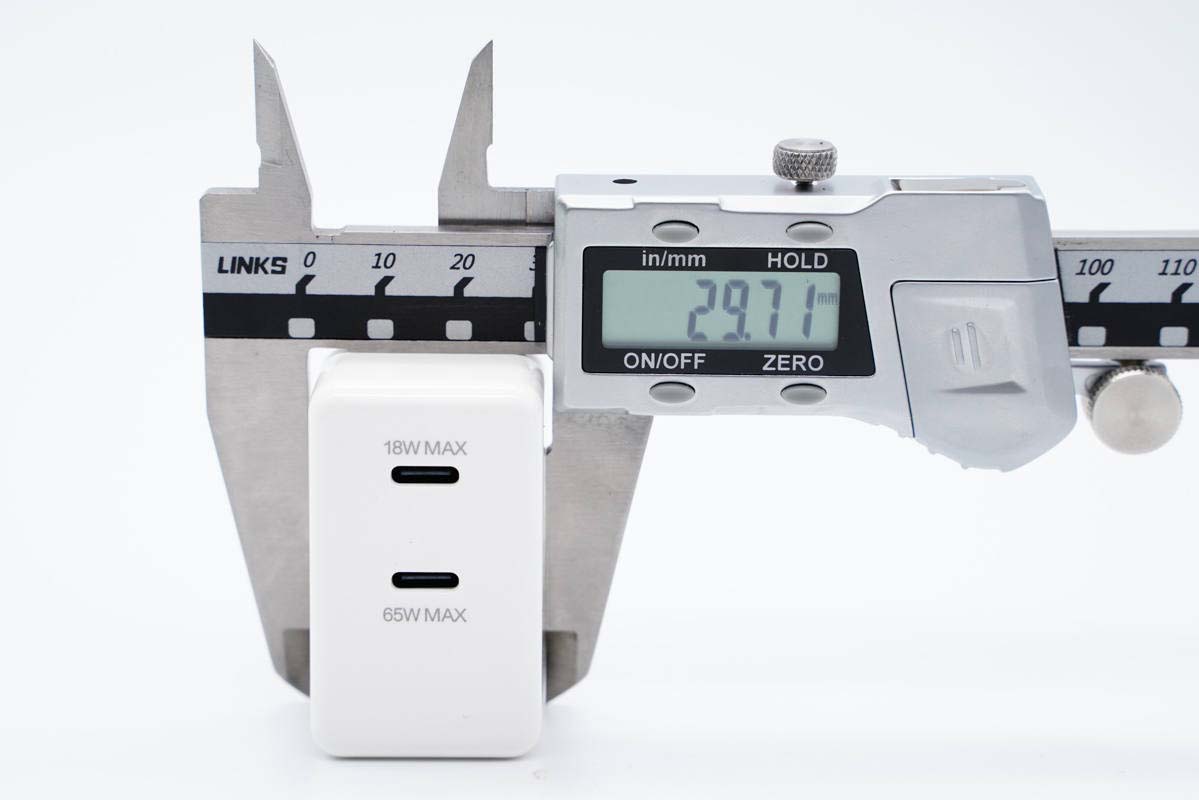

厚度為29.71mm。通過三維可以算得充電器體積約為73.67cm3，功率密度約為0.88W/cm3。

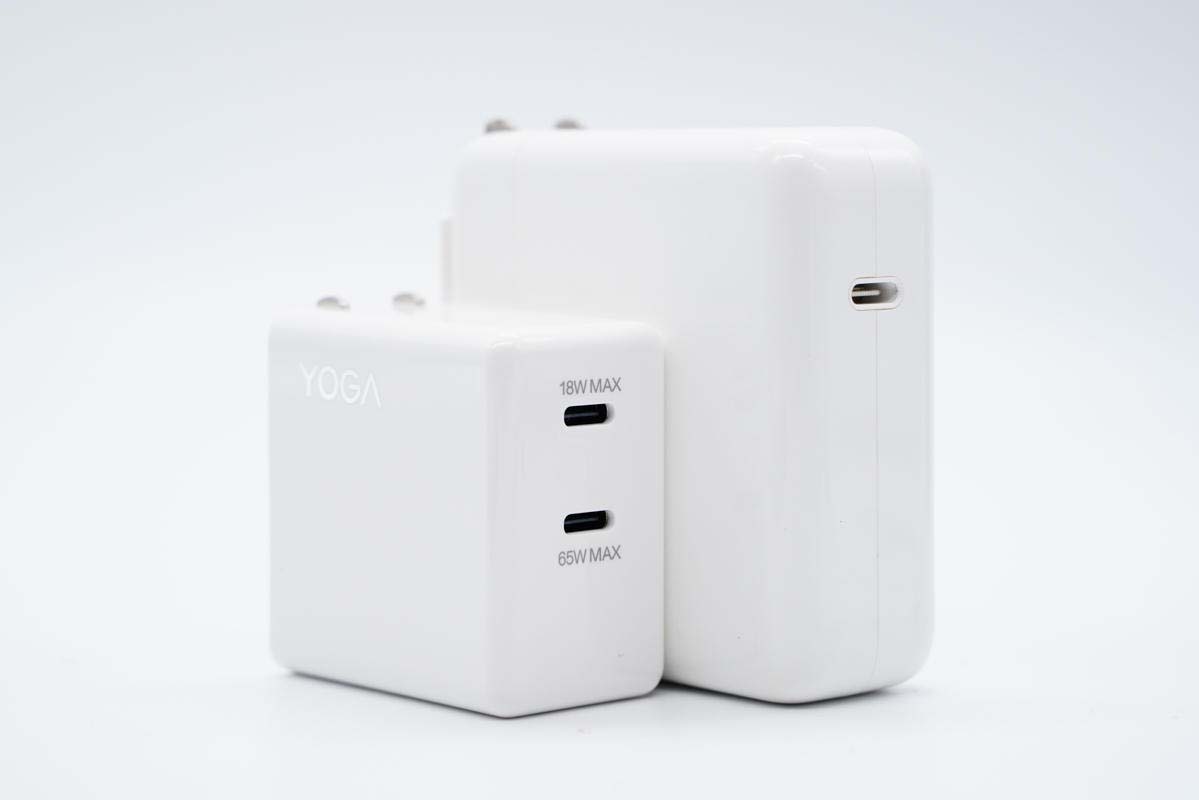

和蘋果61W充電器直觀對比，體積優勢非常明顯。

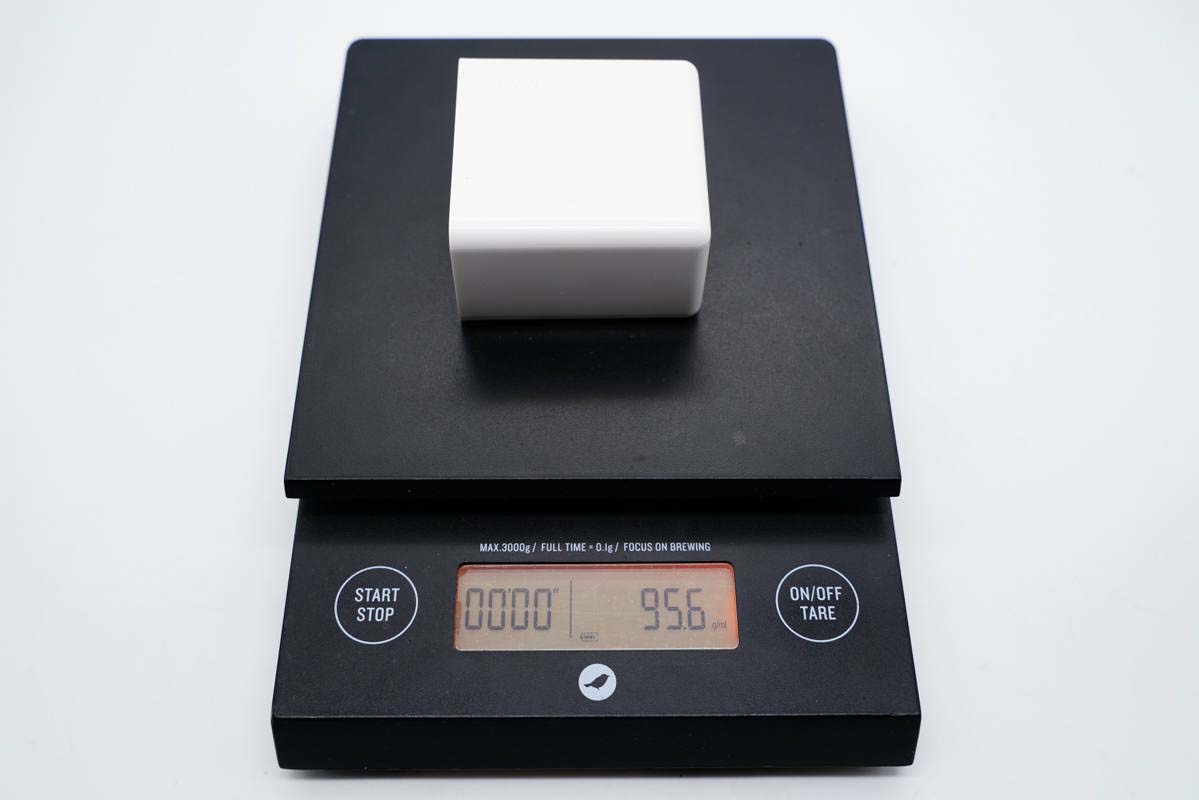

凈重約為96g。

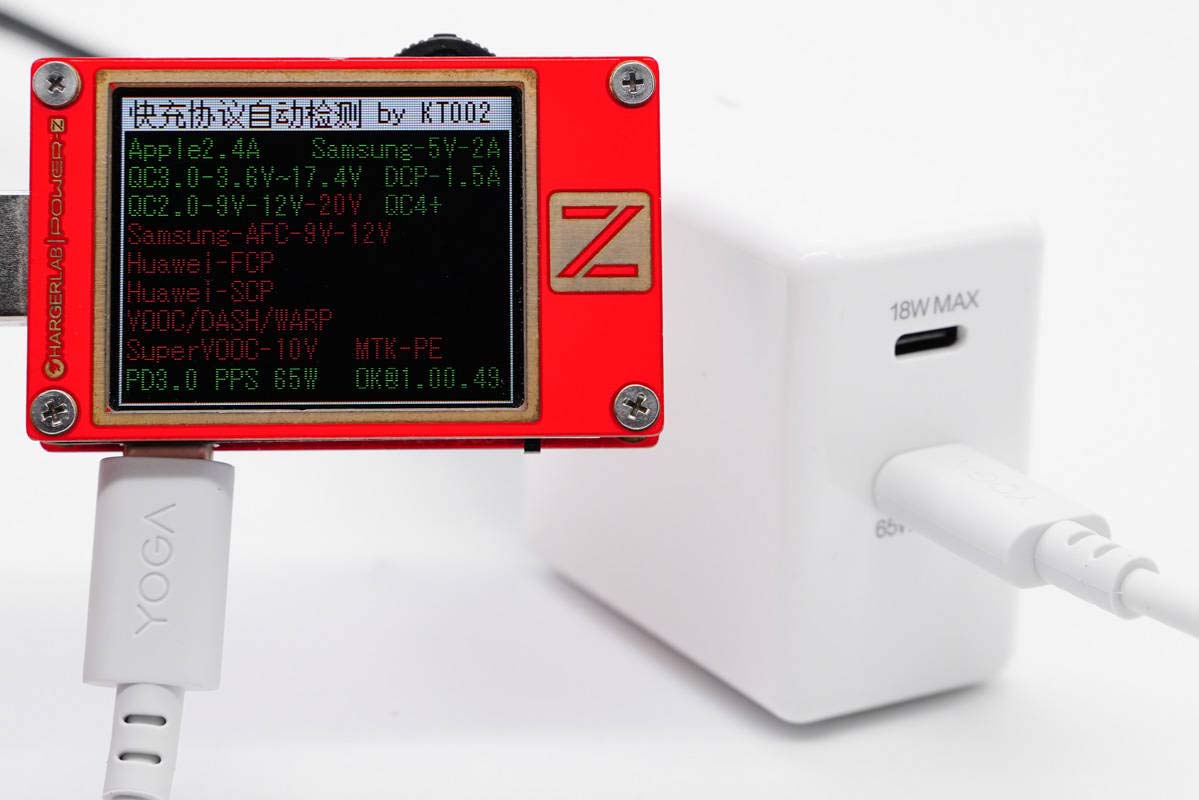

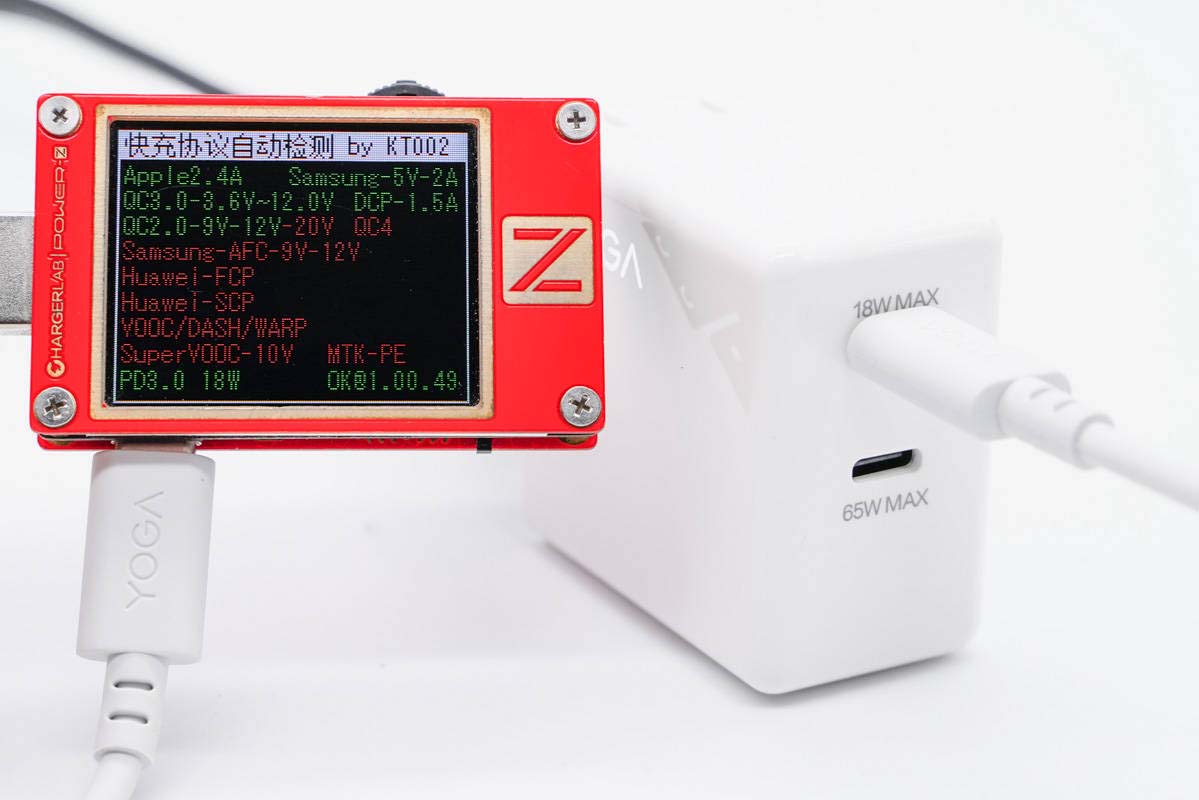

使用ChargerLAB POWER-Z KT002測得USB-C1口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、QC4+、PD3.0、PPS快充協議。

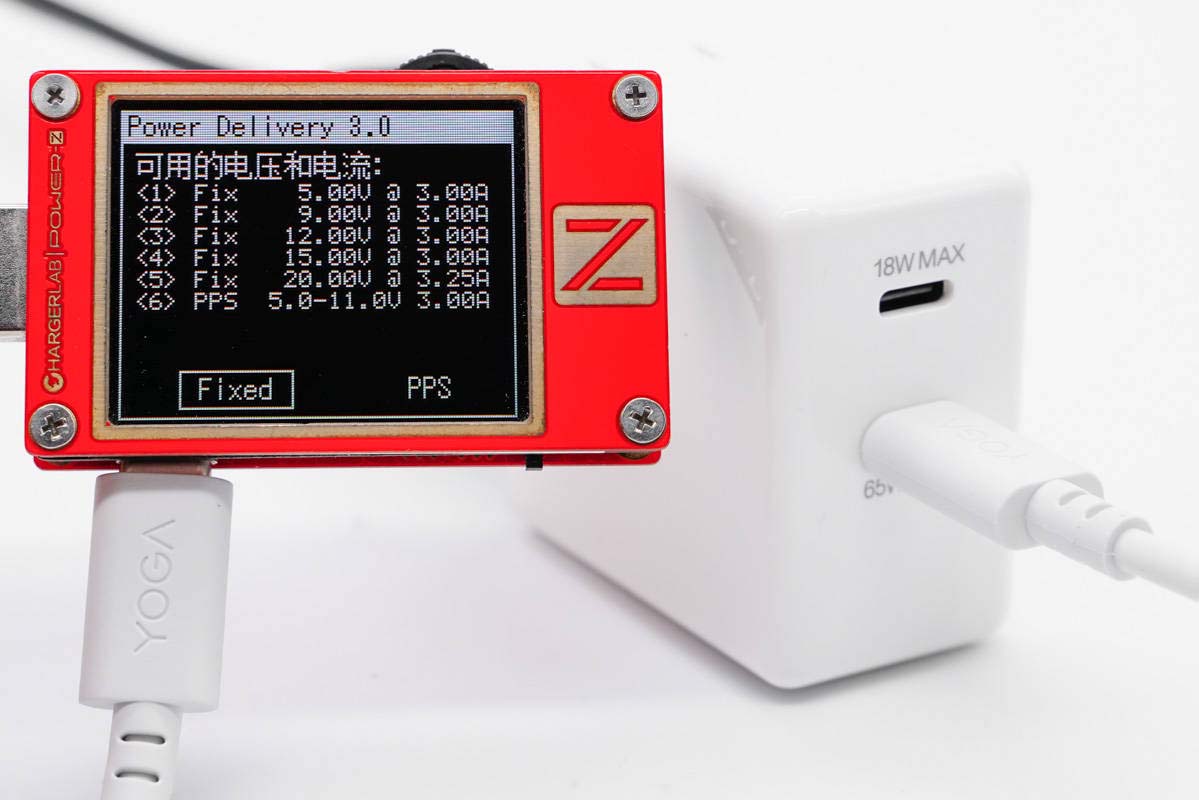

此外PDO報文顯示C1口還具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及5-11V3A一組PPS電壓檔位。

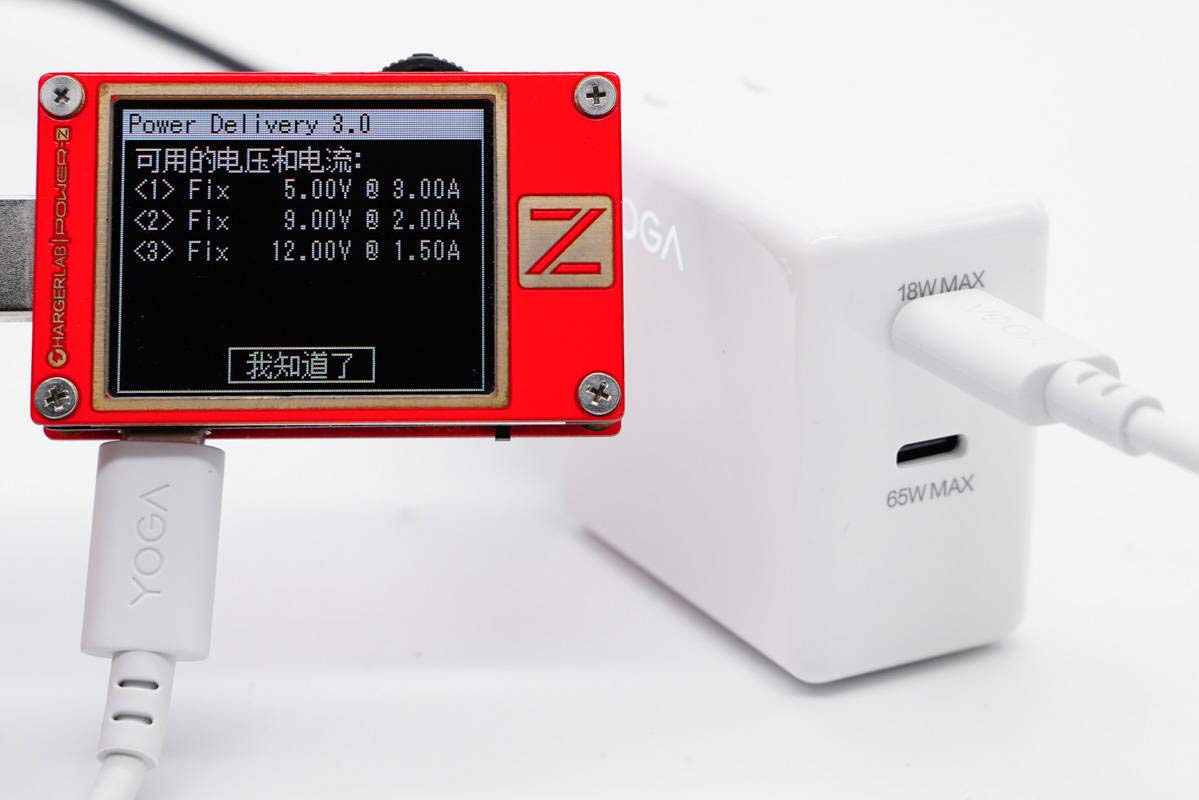

另外使用KT002測得USB-C2口支持Apple 2.4A、Samsung 5V2A、DCP、QC2.0/3.0、PD3.0快充協議。

并具備5V3A、9V2A、12V1.5A三組固定電壓檔位。

二、YOGA 65W氮化鎵充電器拆解

將外殼拆開取出PCBA模塊。

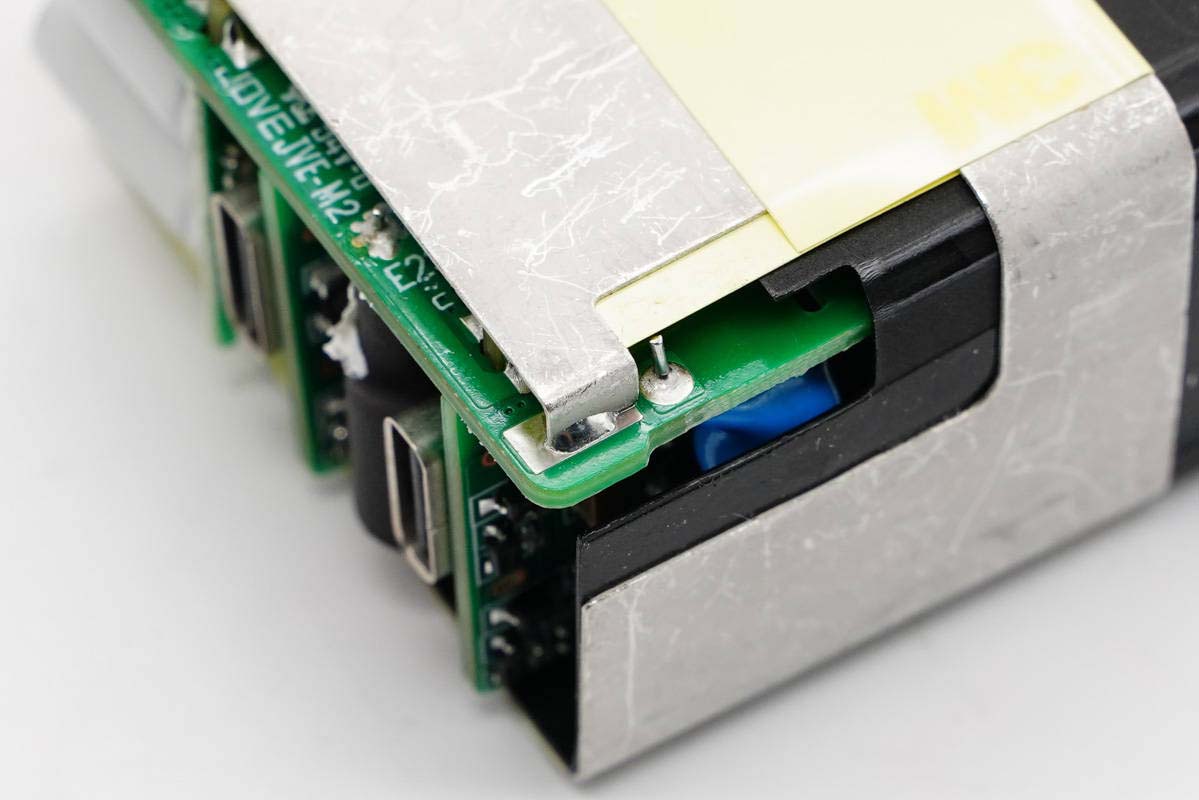

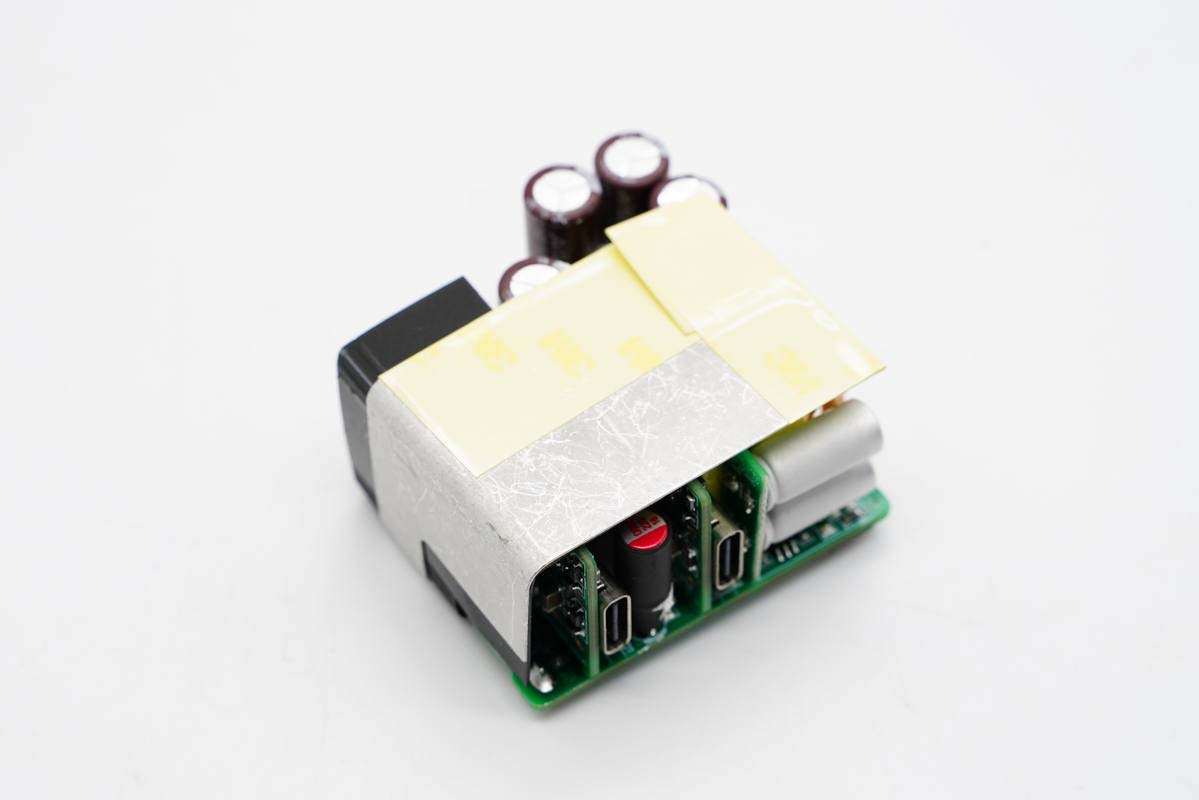

頂部、側面以及底部覆蓋大面積金屬散熱片，散熱片高壓側粘貼絕緣膠帶，此外有絕緣板進行隔離。

散熱片和PCB板錫焊固定。

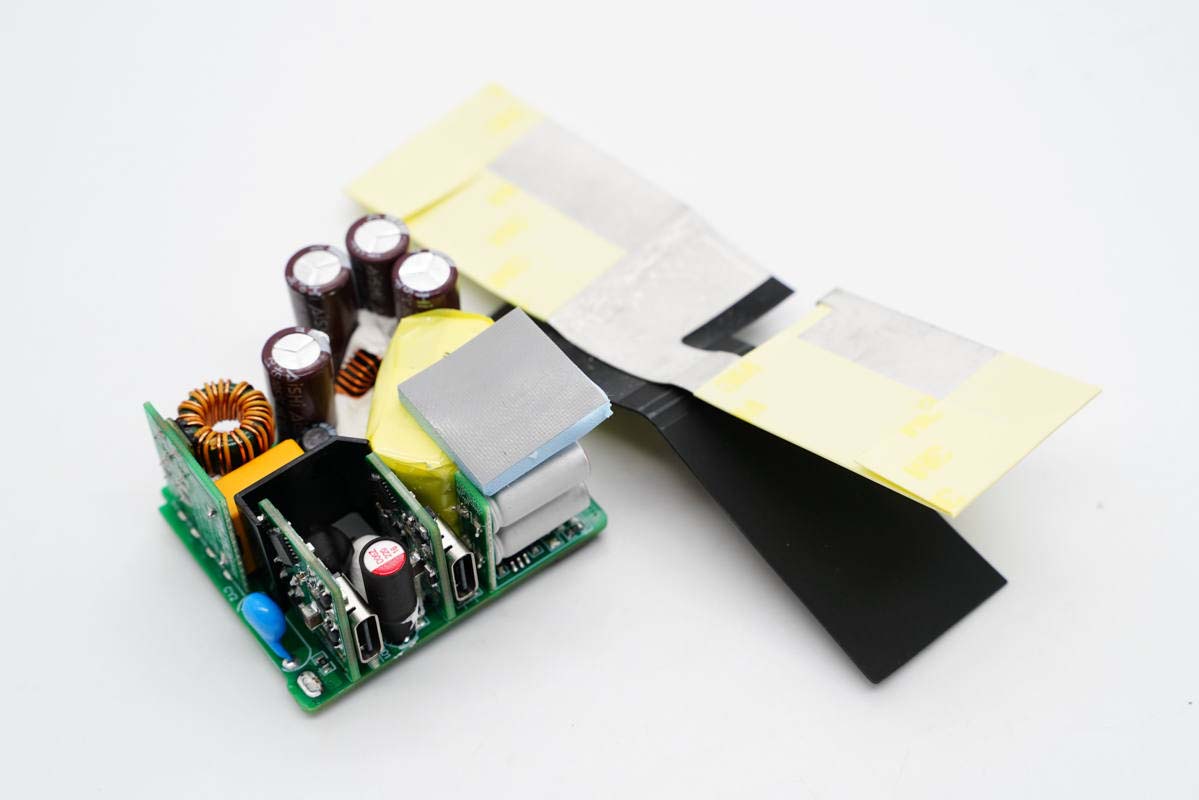

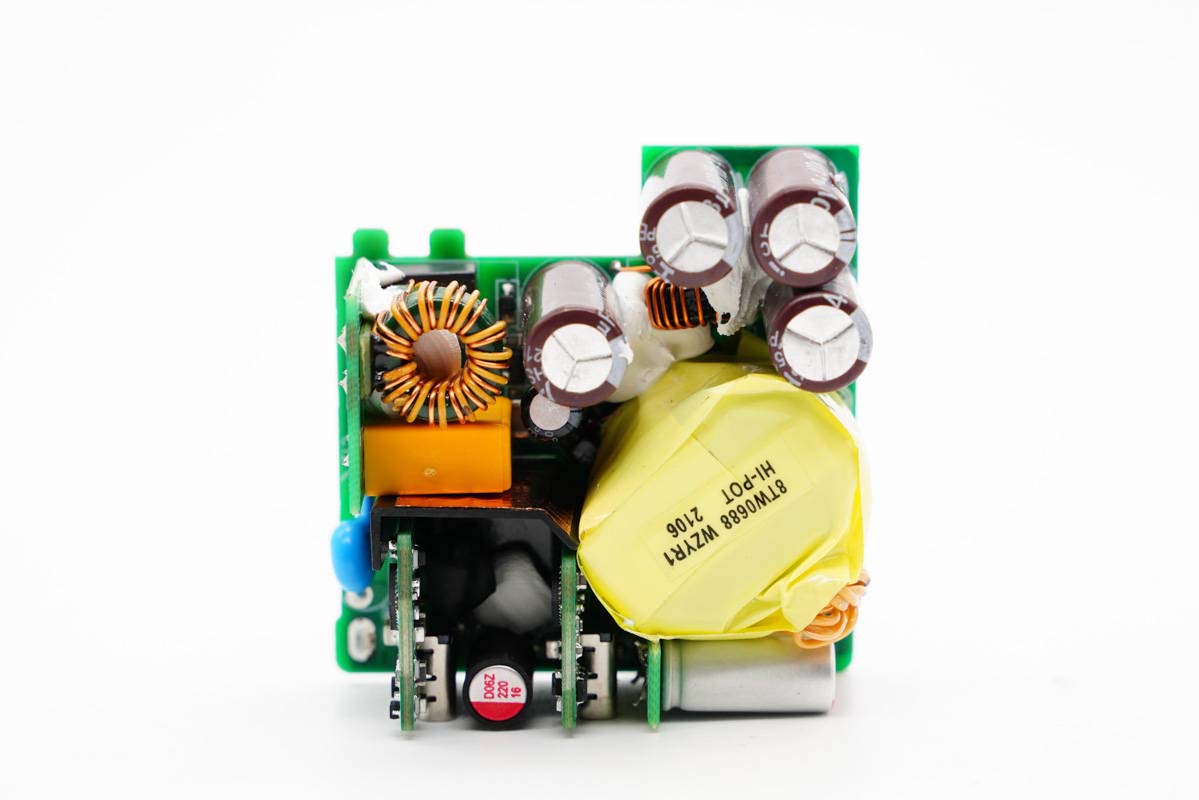

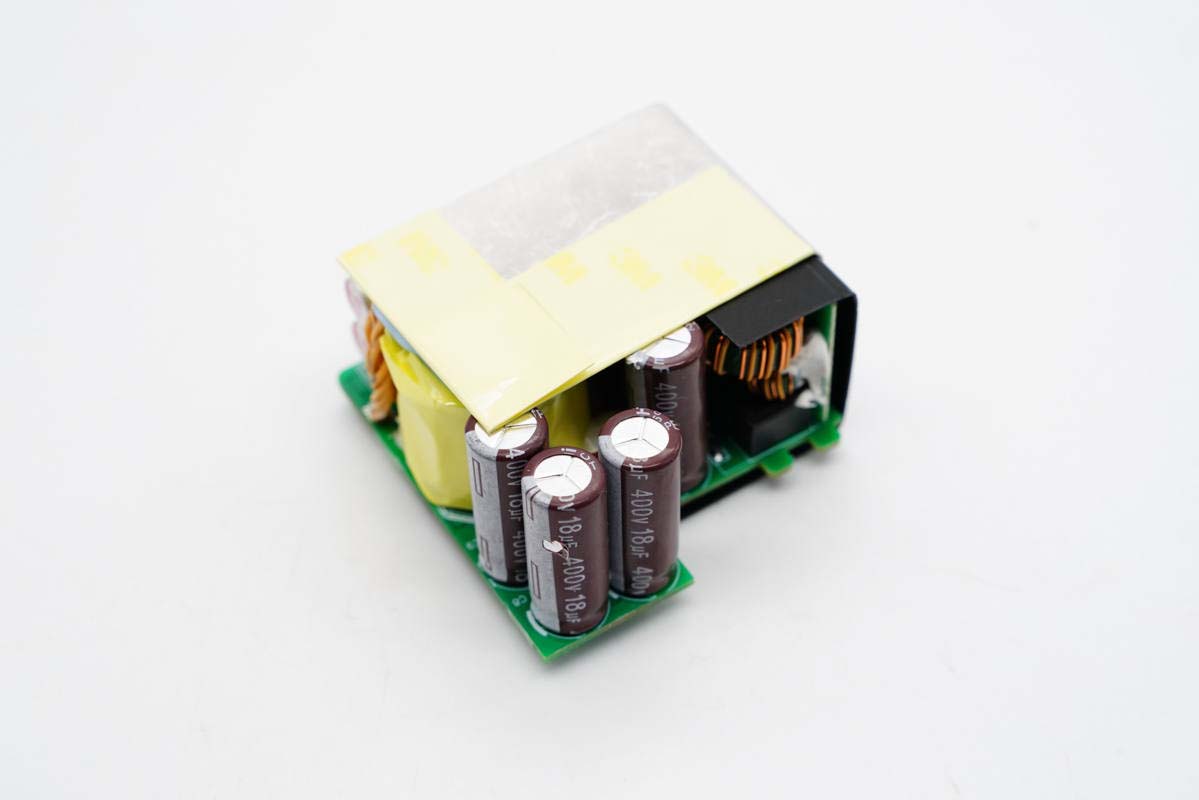

拆掉散熱片和隔離板，變壓器上貼有導熱墊，輸入輸出端垂直焊接小板，與高壓側元件之間有隔離板進行隔離。

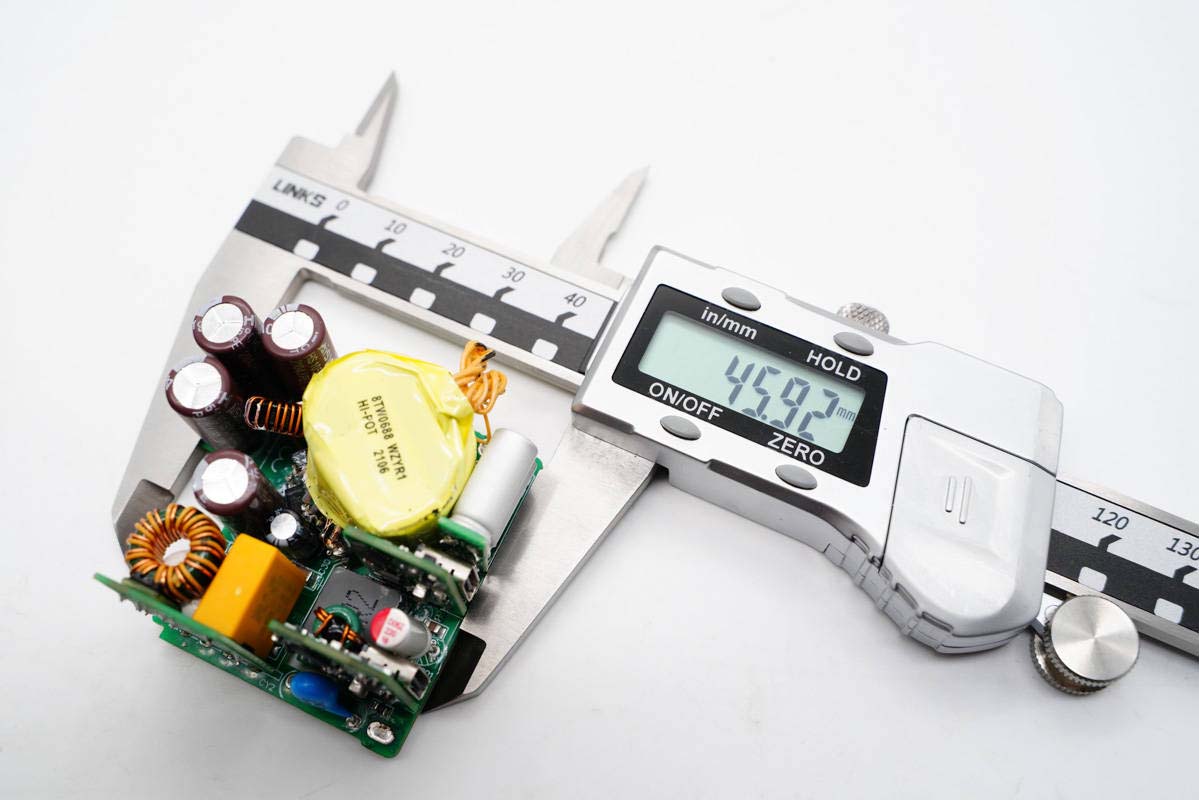

使用游標卡尺測得主板長度為45.92mm。

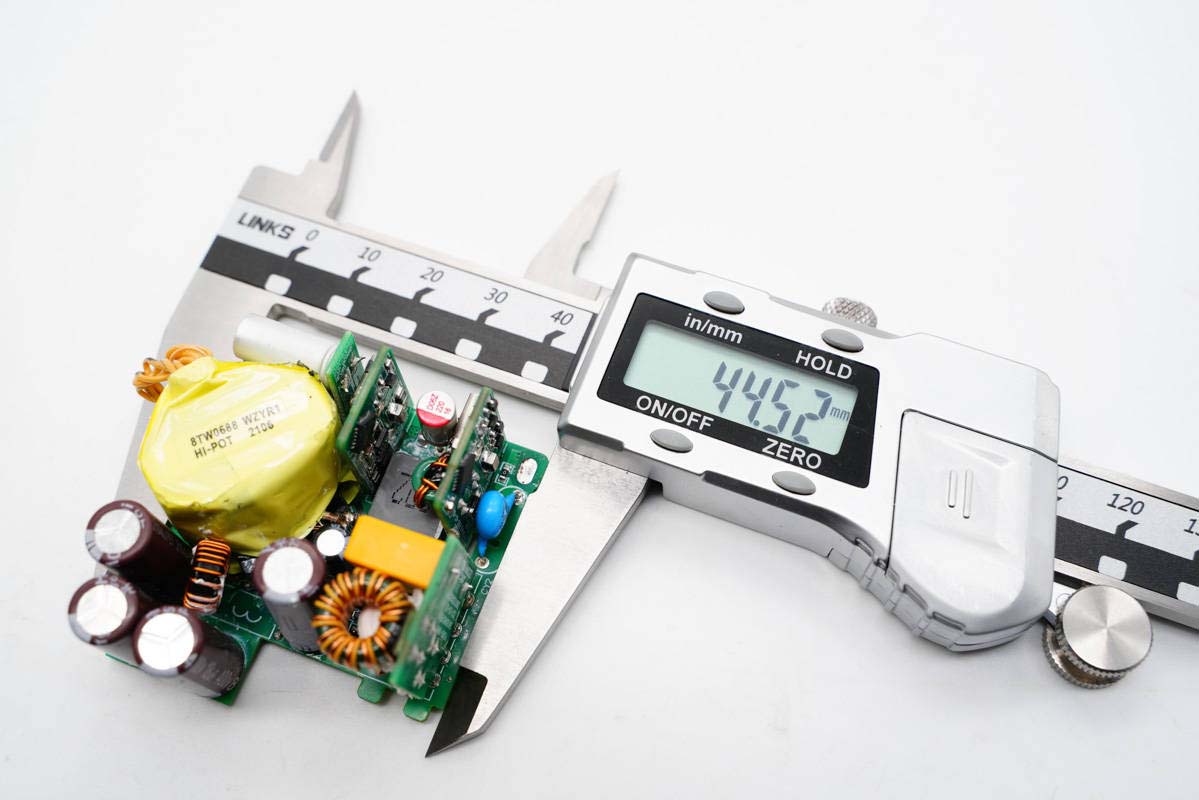

寬度為44.52mm。

PCB板正面一覽，電容、電感等器件打膠加固。

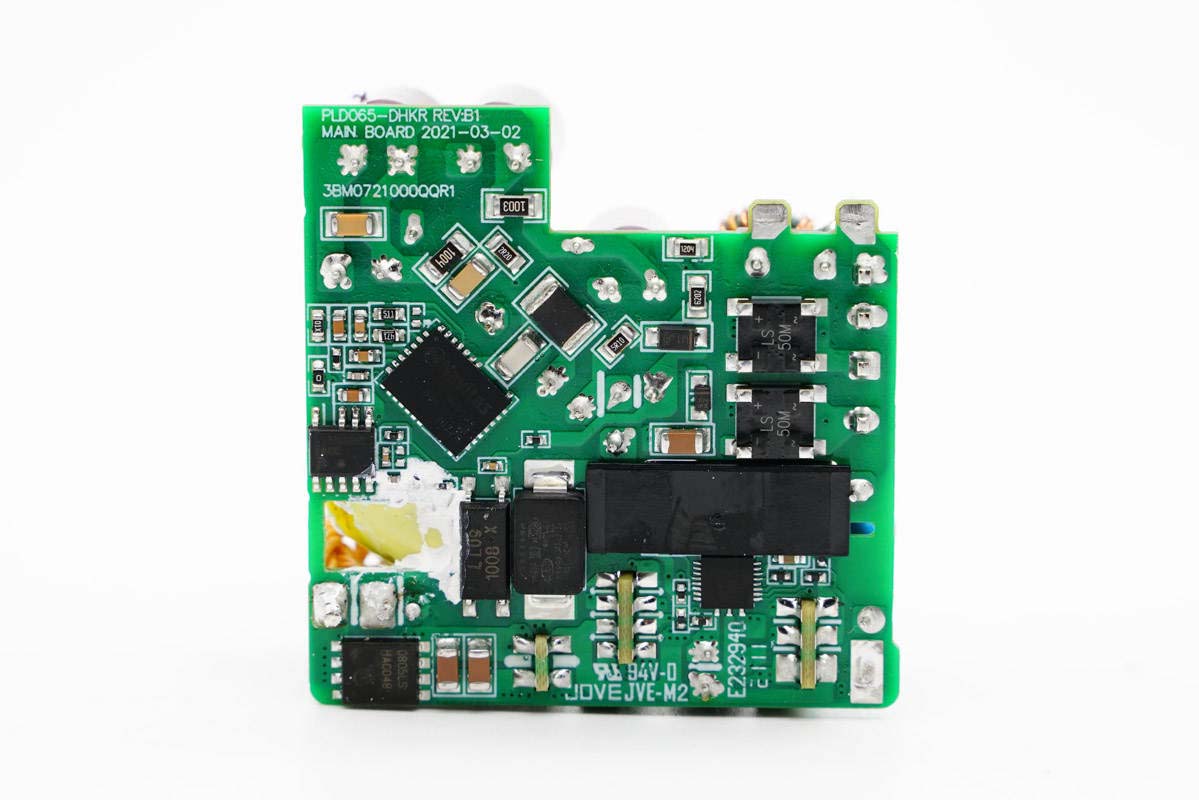

PCB板背面一覽，初次級間橫跨光耦和貼片Y電容，光耦左側區域鏤空。

通過觀察發現，YOGA 65W雙C口氮化鎵快充充電器采用開關電源寬范圍輸出，同步整流為USB-C1輸出，USB-C2口采用同步升降壓調壓，協議芯片控制雙C口輸出電壓架構。下面我們從輸入端開始了解各元器件。

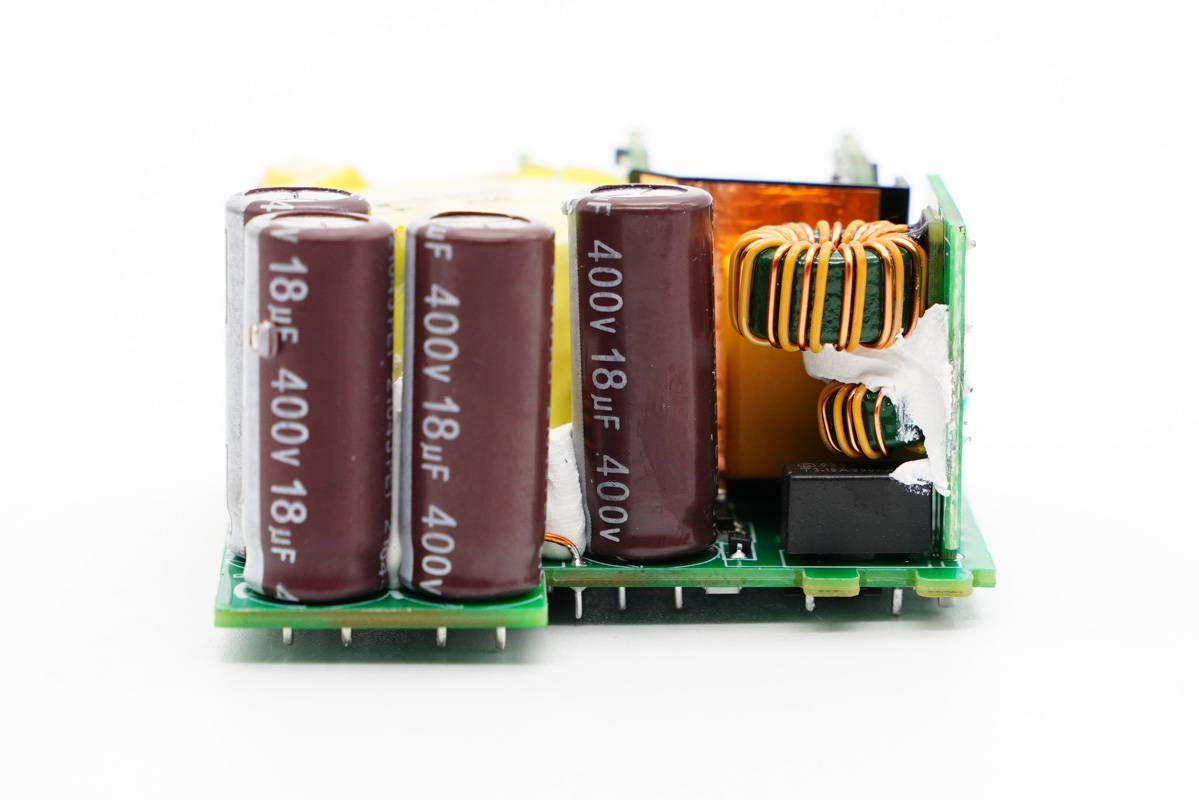

輸入端一覽，主板右側設有延時保險絲，小板上有兩顆共模電感，另一側設有四顆高壓濾波電解電容，濾波電感被擋住，打膠固定。

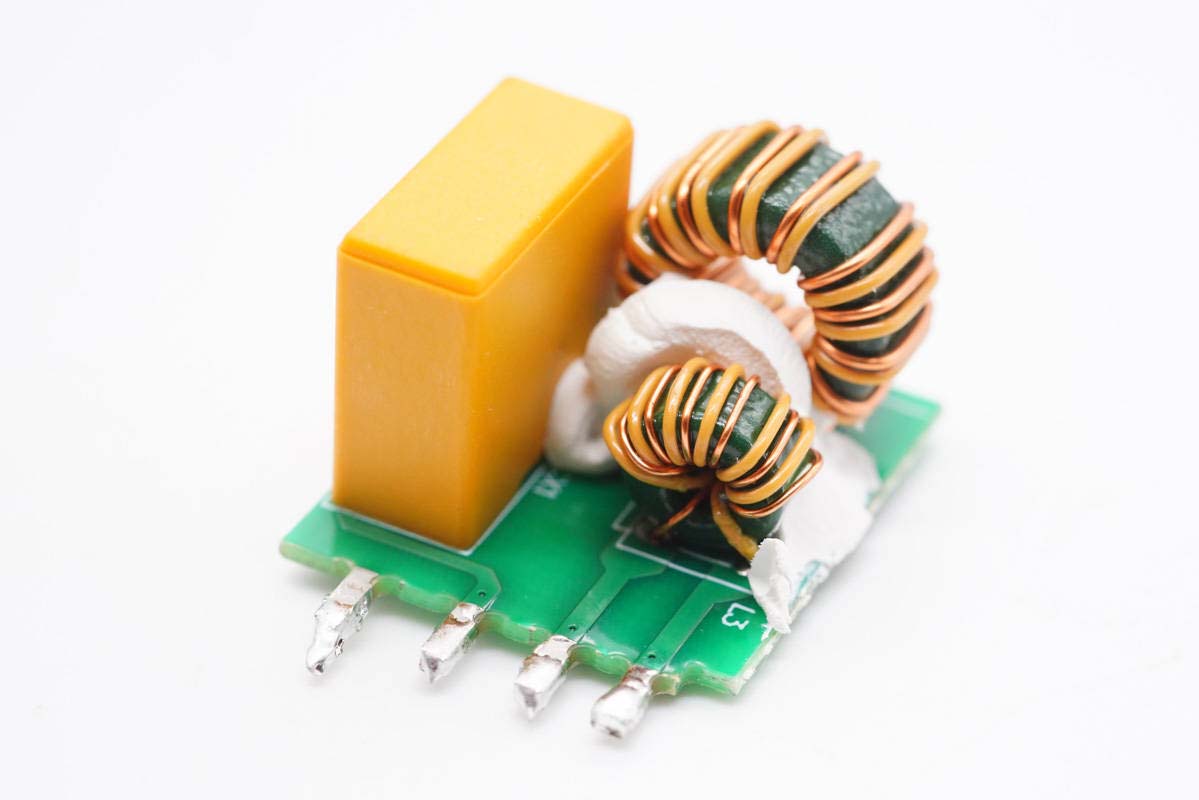

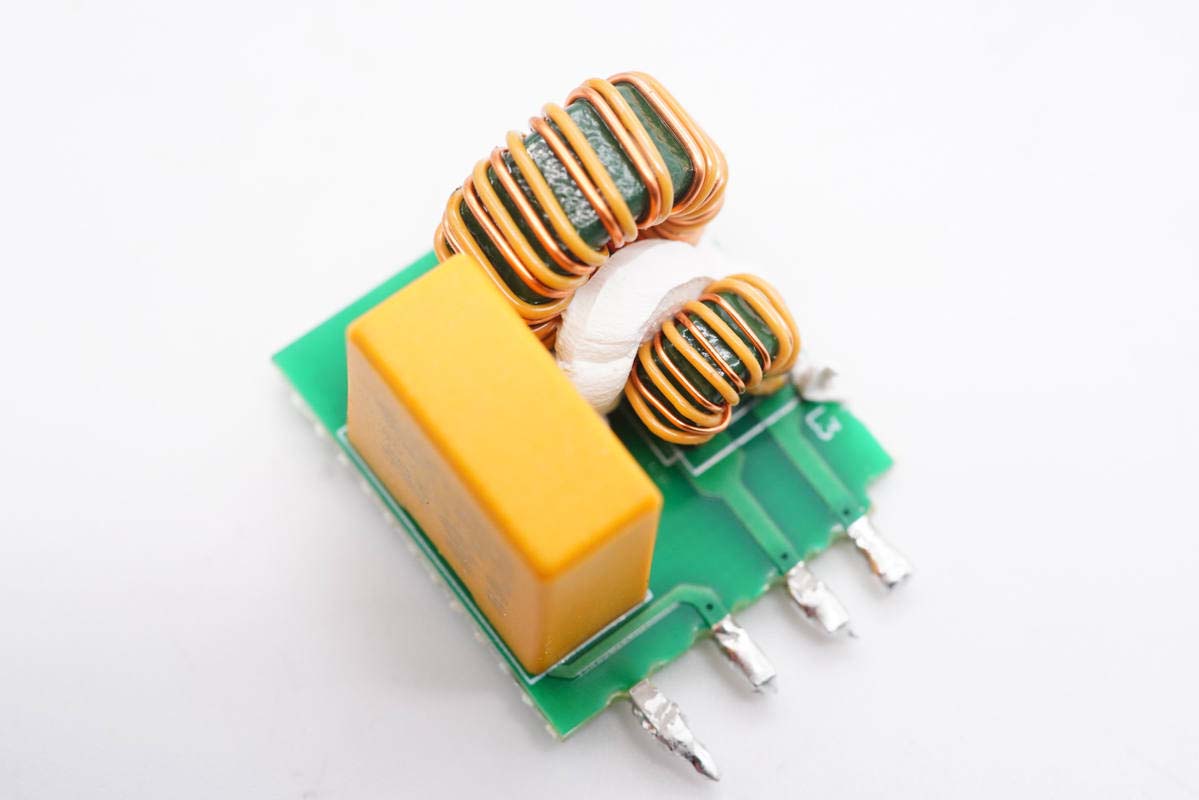

將小板拆下，上面還有一顆安規X電容，兩級共模電感打膠加固。

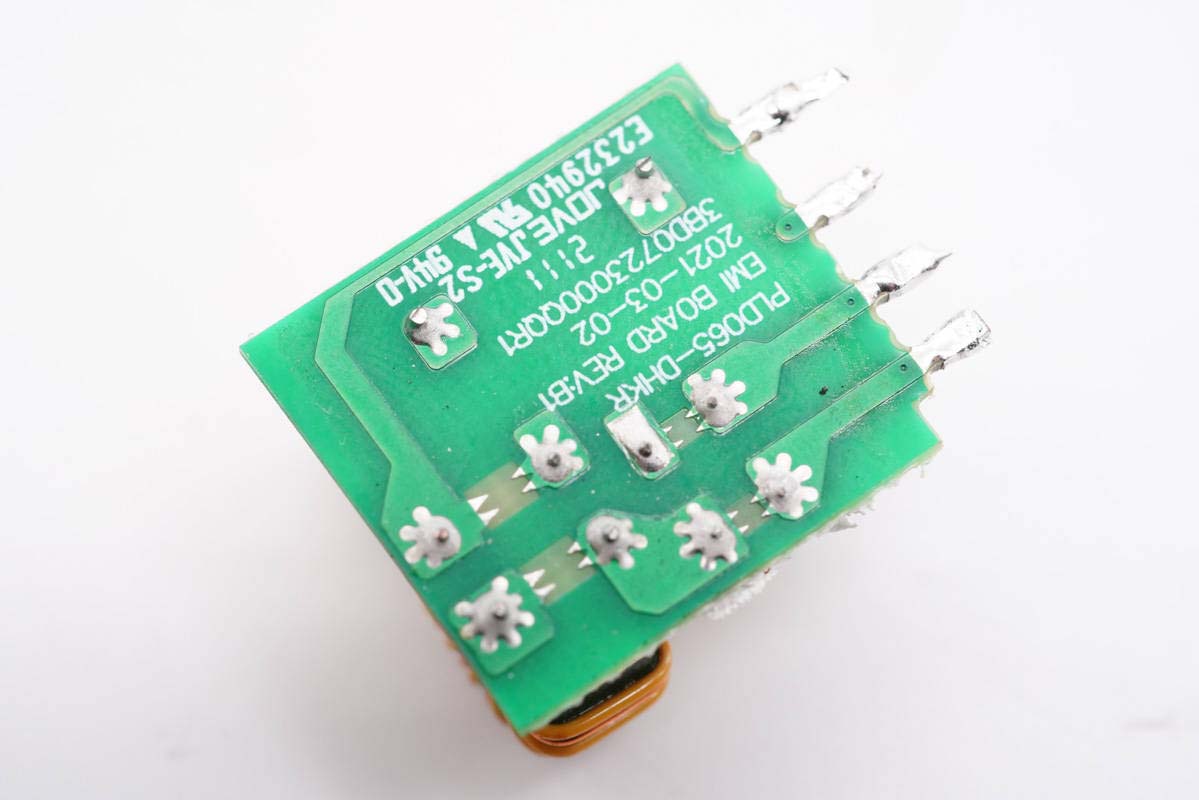

小板背面沒有設元器件。

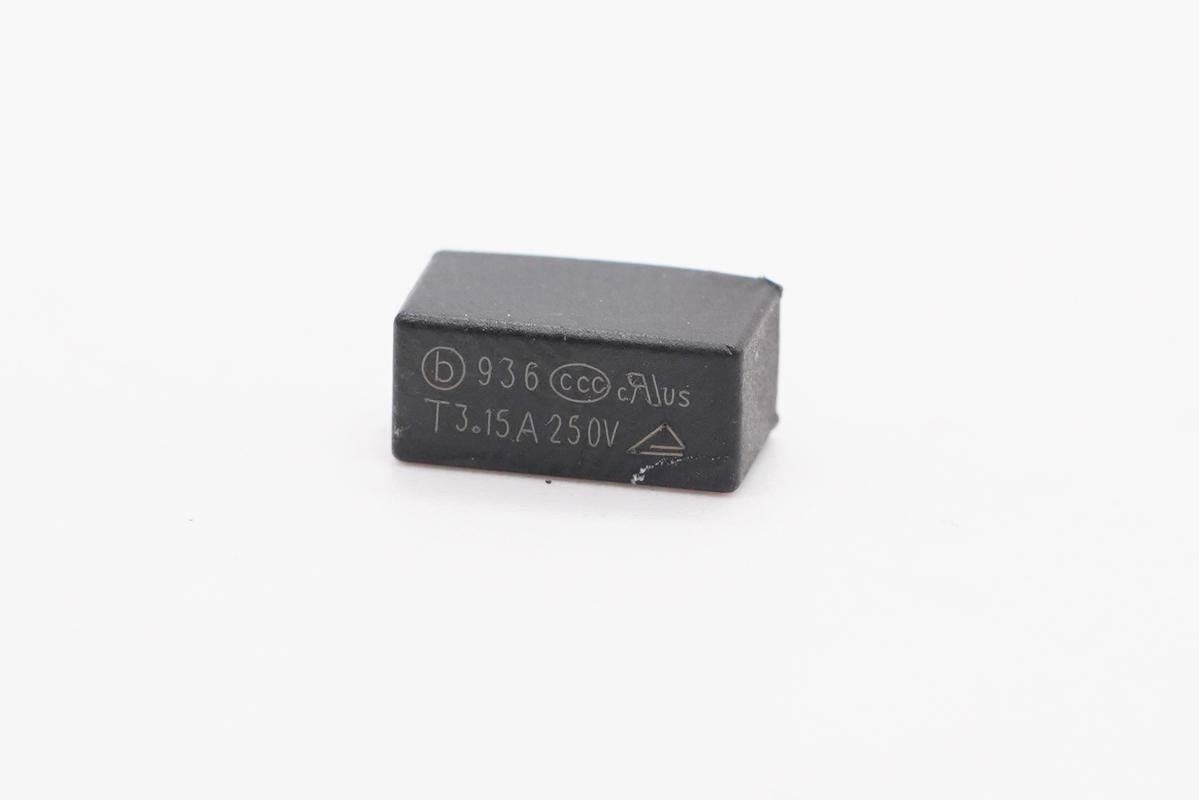

延時保險絲規格為3.15A 250V。

共模電感兩級設計，用于濾除EMI干擾。

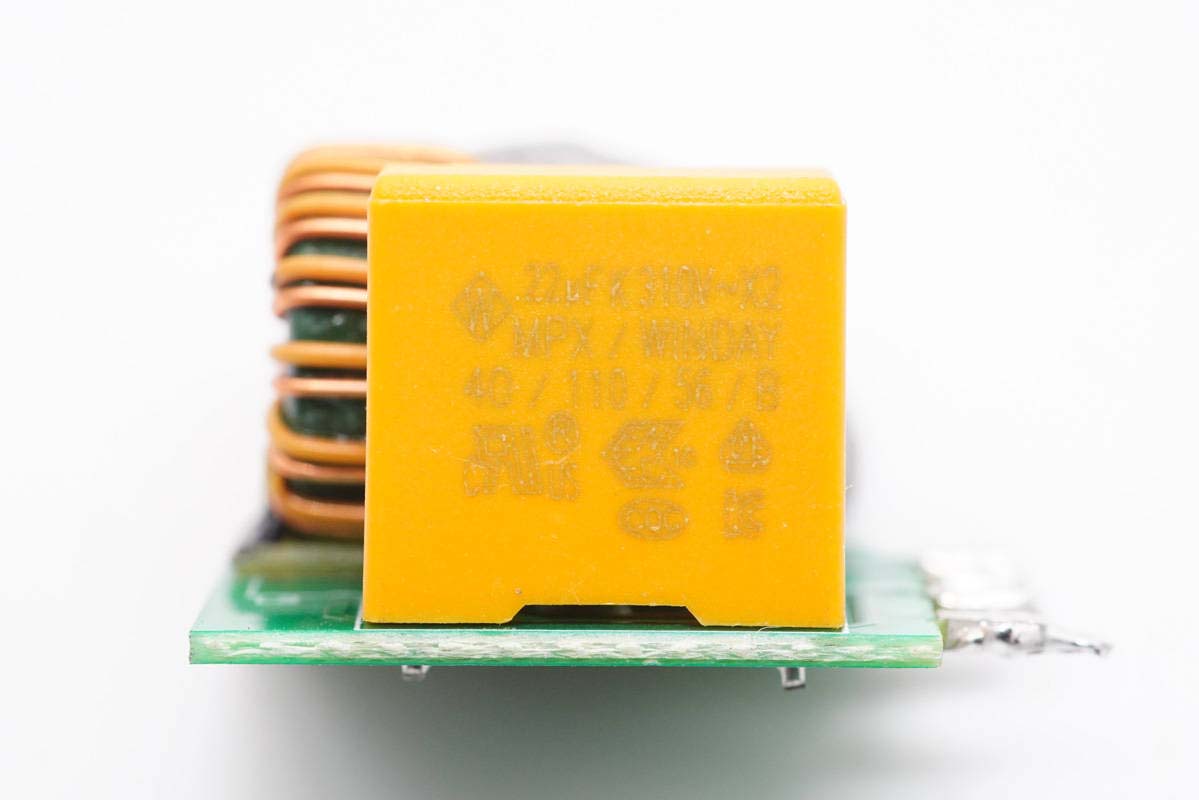

安規X電容特寫，容量0.22μF。

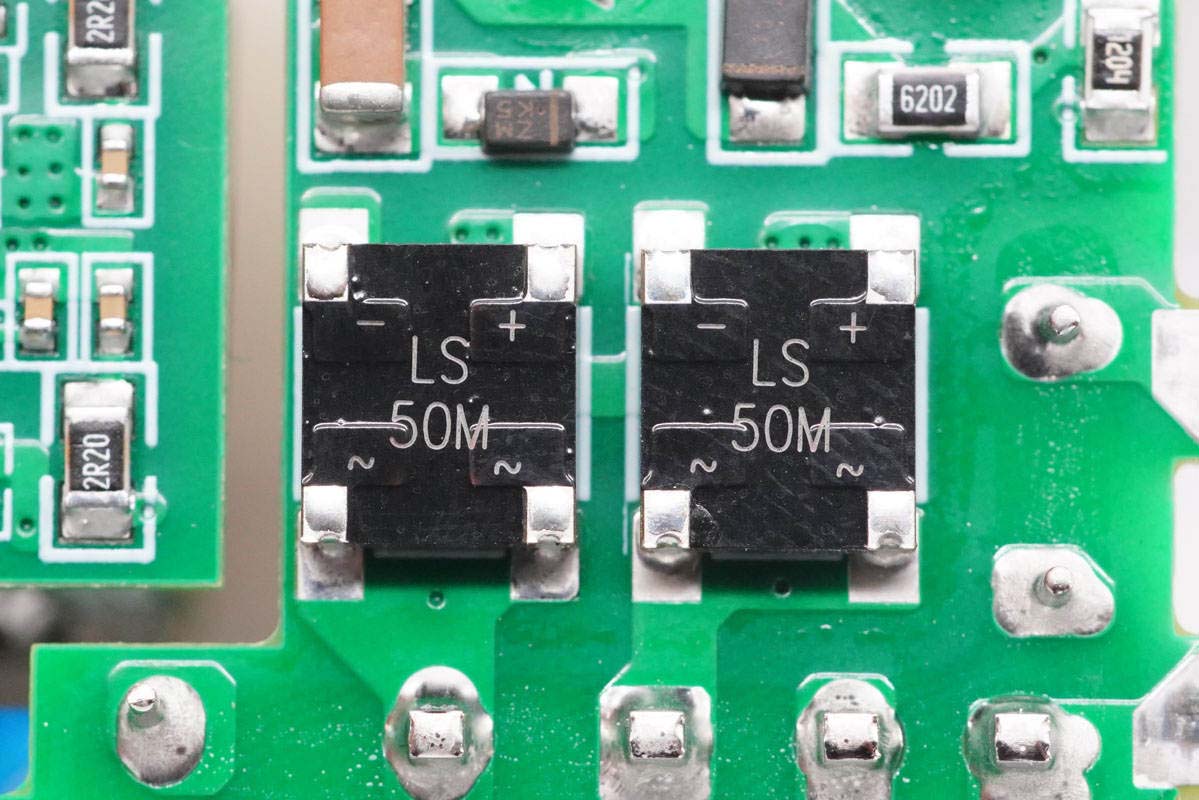

整流橋特寫，使用兩顆均攤發熱。

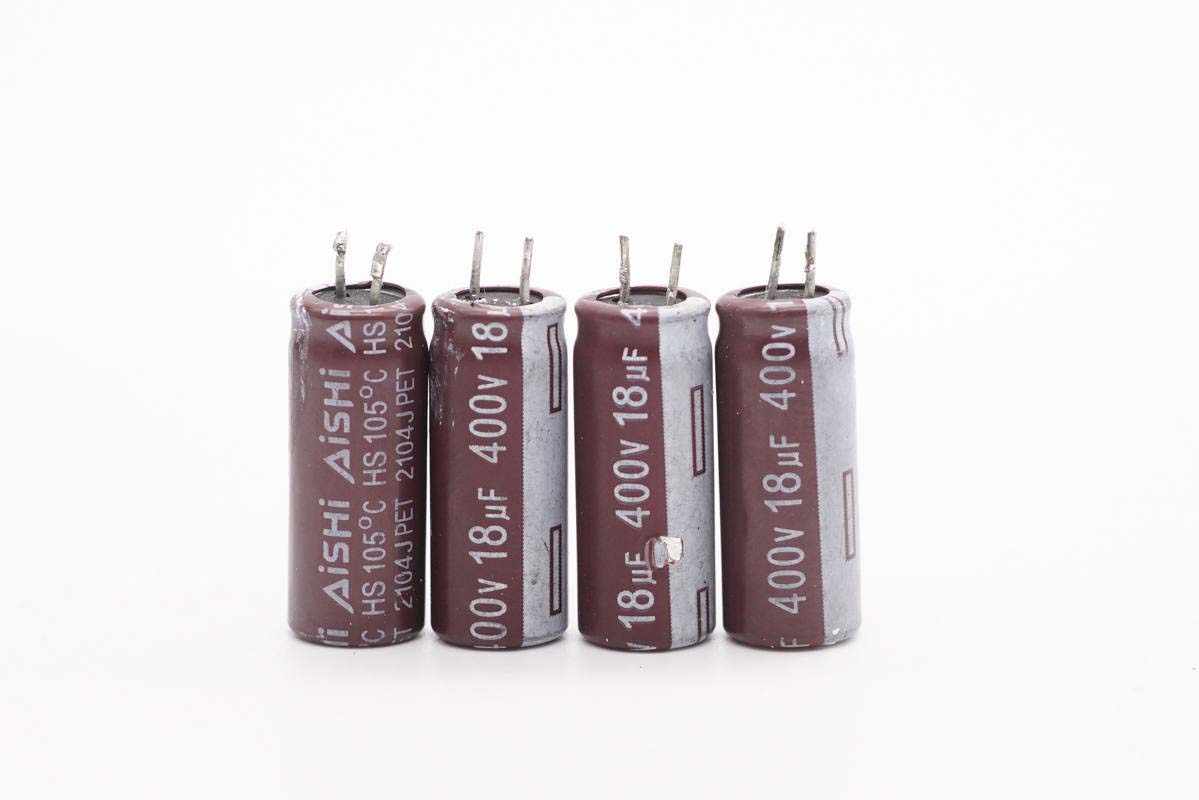

四顆高壓濾波電解電容均來自AiSHi，規格也都是400V 18μF。

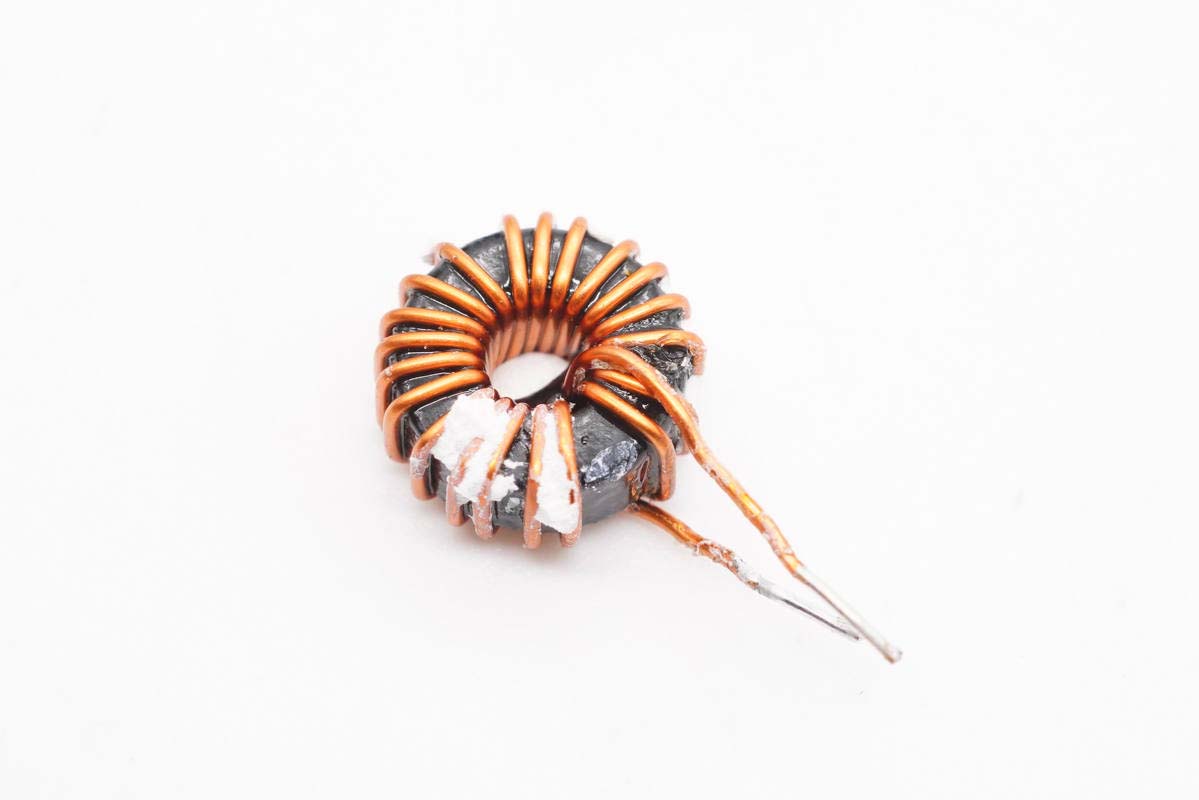

濾波電感特寫。

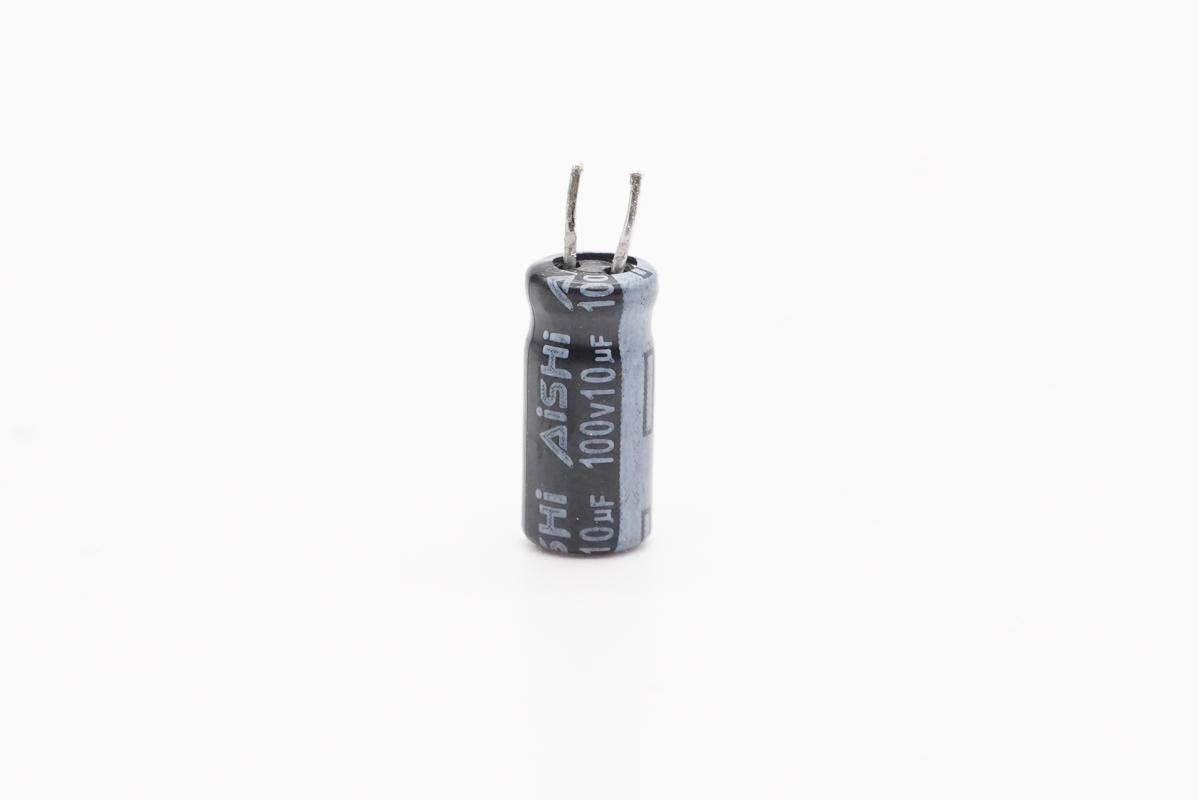

主控芯片供電電容也是來自艾華，規格為100V 10μF。

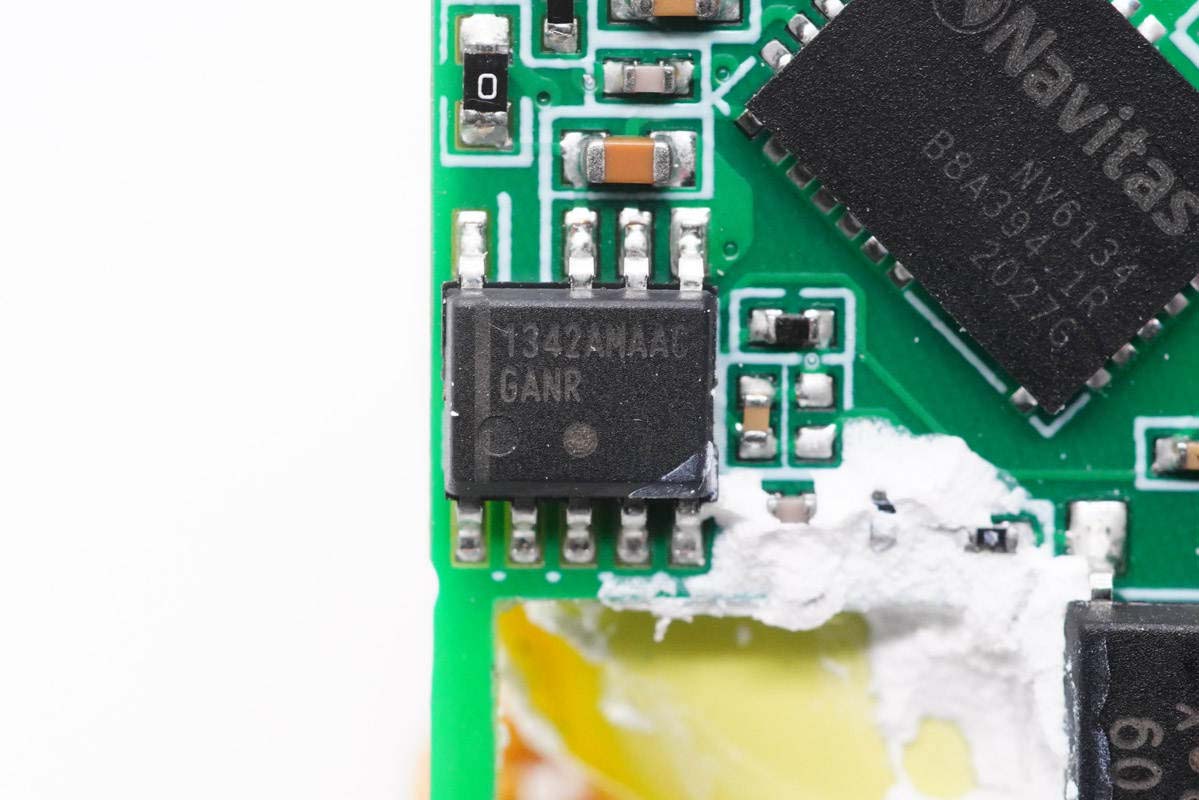

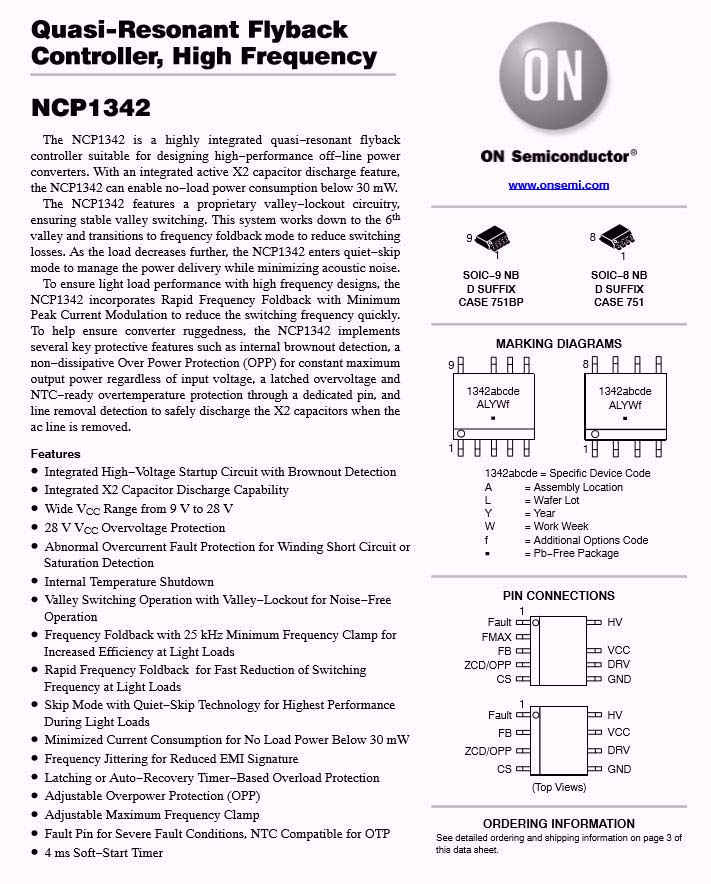

充電器主控芯片為ON安森美NCP1342，這是一顆高頻準諧振反激初級PWM控制器，內置主動X2電容放電和多重完善的保護功能，具有超低的待機功耗。

充電頭網通過拆解了解到，采用安森美NCP1342主控芯片的還有mophie 65W 1A1C氮化鎵快充、品勝65W 2C1A氮化鎵快充、即刻65W 2C1A氮化鎵快充、紅魔手機120W氮化鎵快充、閃極90W 2C1A氮化鎵快充、LG 65W氮化鎵充電器、小米120W超級快充、iQOO 120W閃充充電器等。

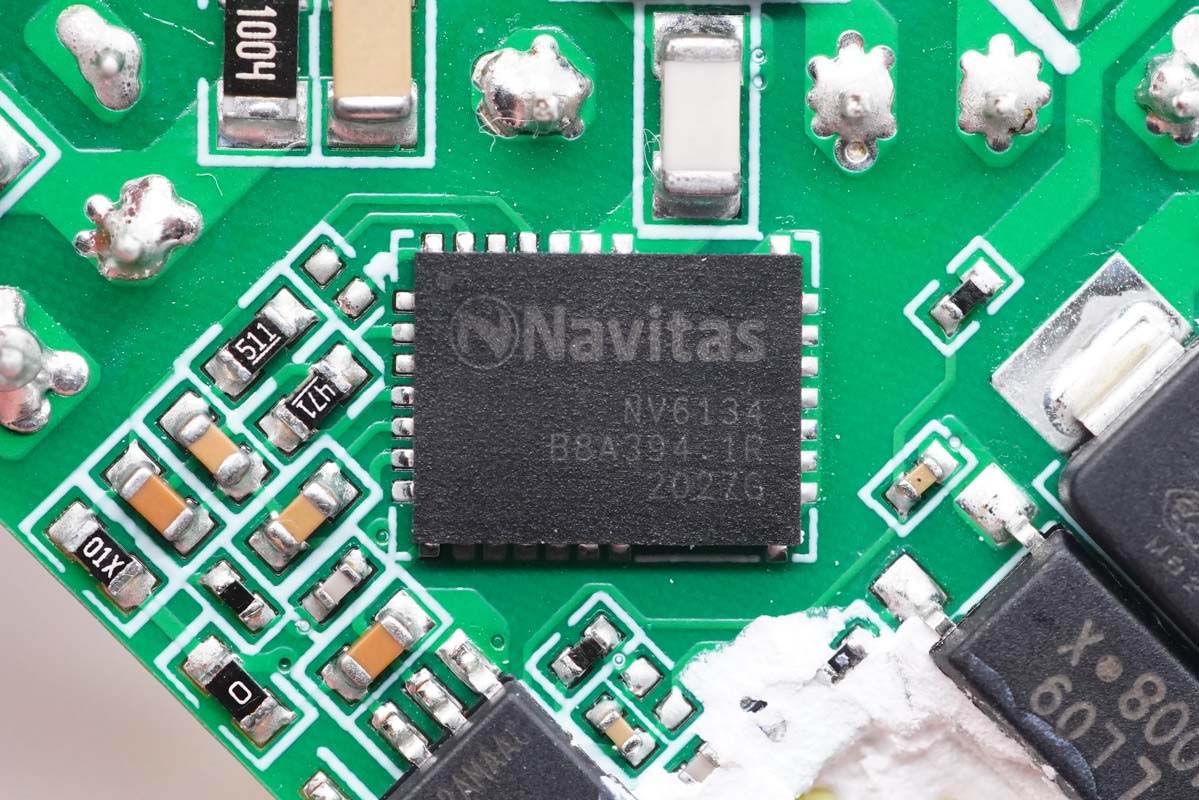

氮化鎵功率芯片采用納微NV6134，這是納微第三代氮化鎵芯片，擁有更強大的電氣保護性能，響應速度相比之前要快三倍。相比于分立的氮化鎵芯片/器件設計（Discrete GaN designs），納微GaNFast氮化鎵芯片具有10倍更高的靜電耐壓。

納微半導體GaNFast第三代技術的芯片，作為集成度非常高的一款芯片，不僅集成了功率芯片，還包括了保護，驅動和邏輯，相對其他芯片集成度更高，散熱溫控效果更好，轉化效率也非常好。

側面中間放置變壓器。

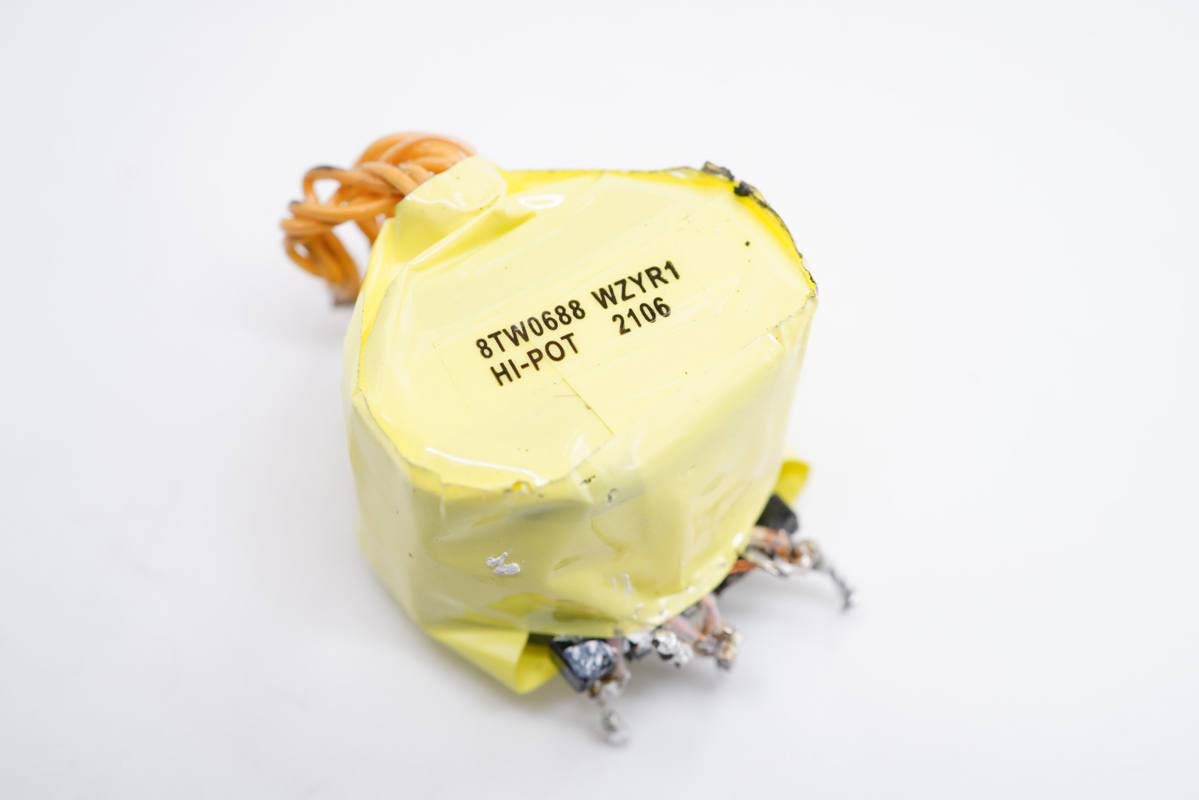

變壓器特寫，輸出采用多層絕緣線，使用絕緣膠帶嚴密包裹。

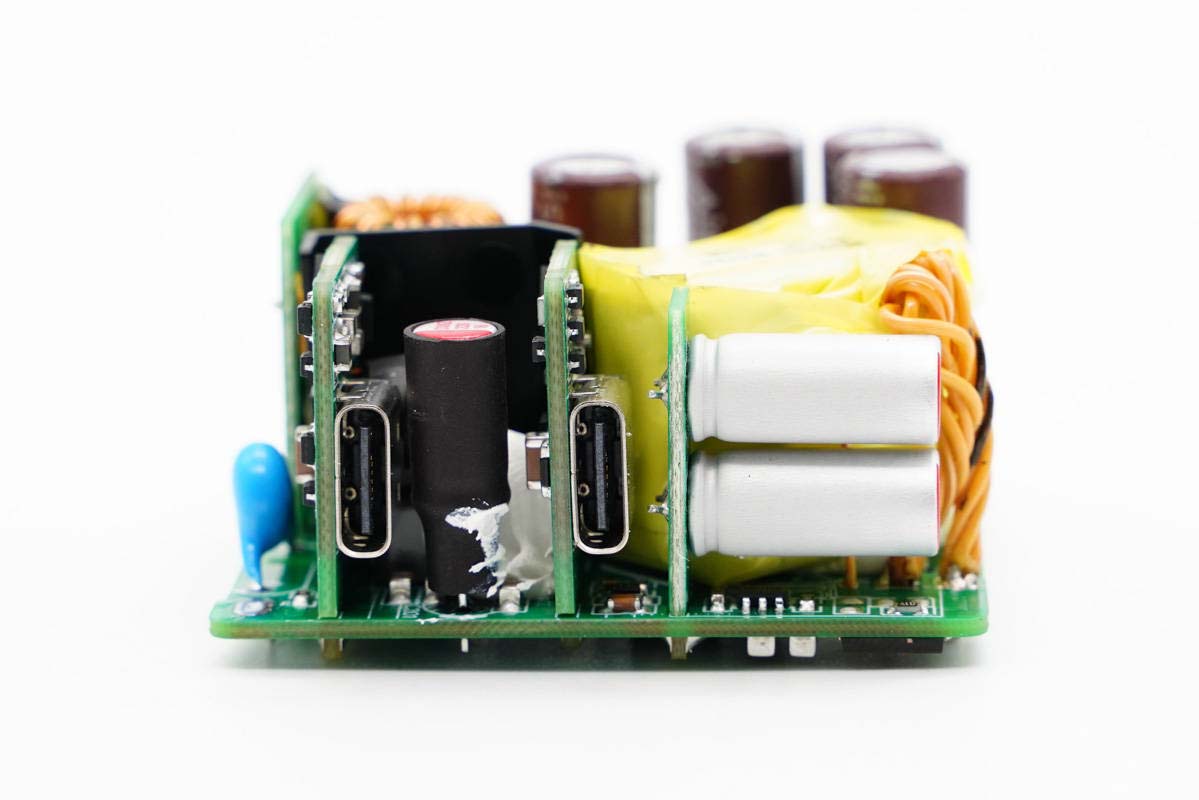

輸出端一覽，設有三顆固態電容，其中兩顆焊接在小板上，下方有一顆同步整流控制器，第三顆固態電容外套絕緣管。

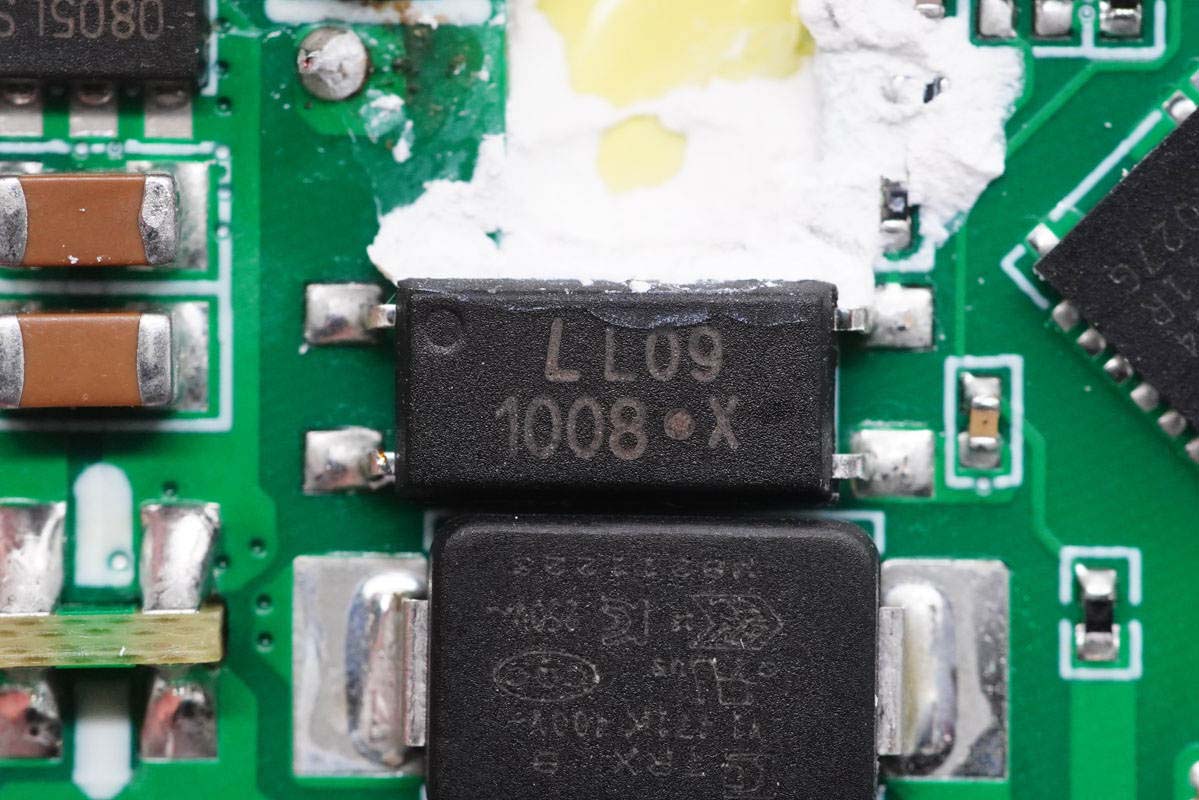

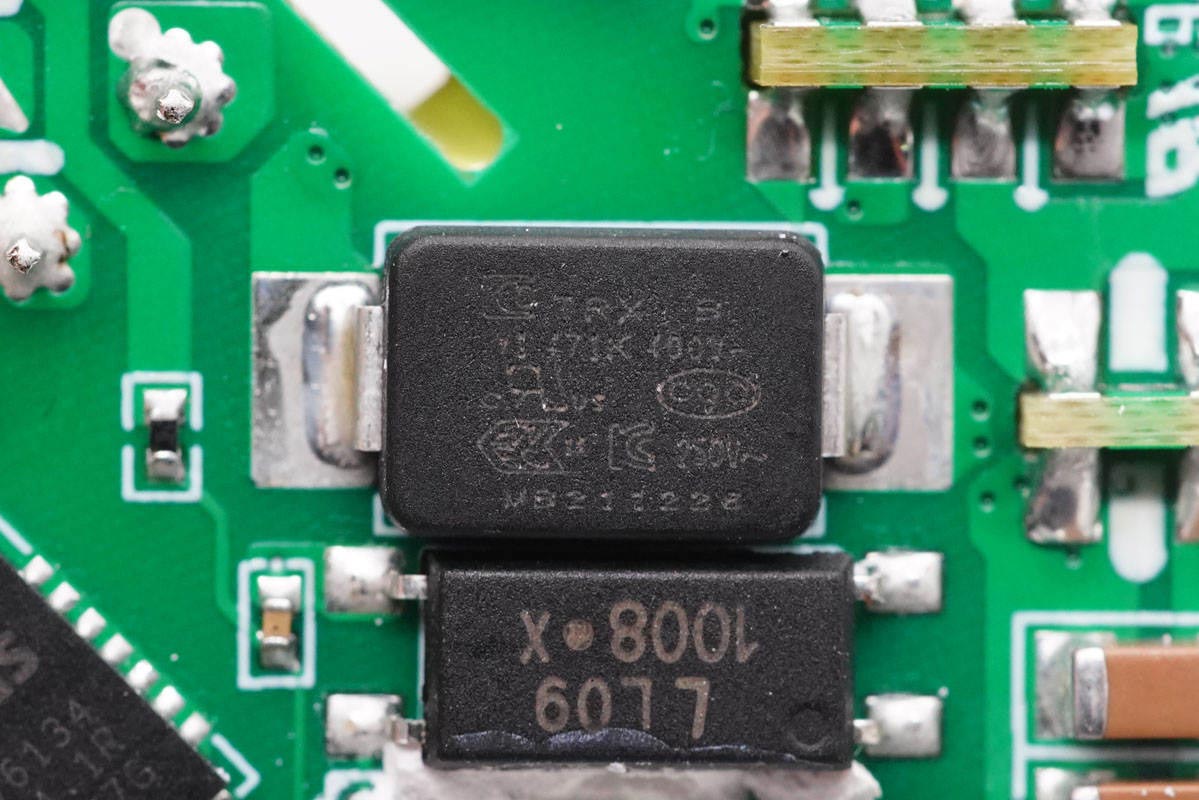

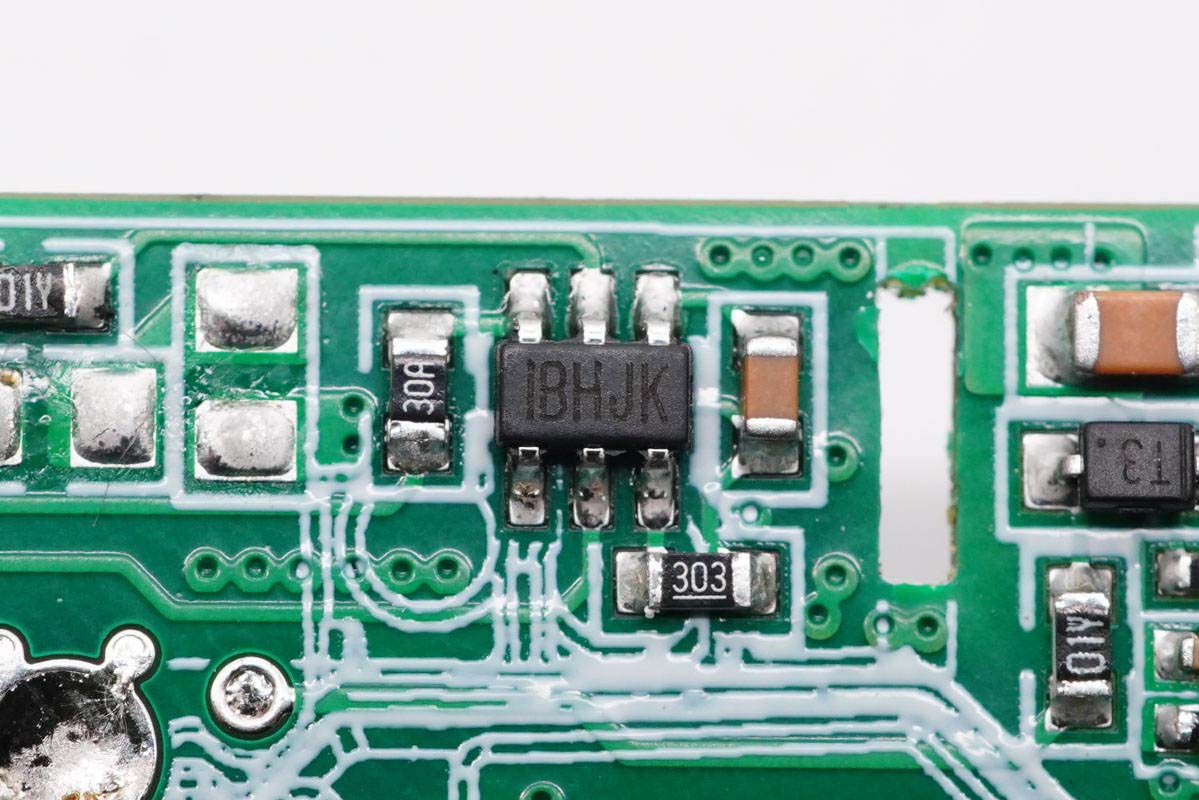

1008光耦，用于初級次級通信，反饋調節輸出電壓。

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。近期特銳祥還推出新型貼片式Y(jié)2電容和貼片高壓瓷片電容。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充、努比亞65W氮化鎵充電器、倍思120W氮化鎵+碳化硅PD快充充電器等數十款大功率充電器使用外，還應用于REMAX、海陸通、第一衛、貝爾金等品牌的迷你快充上，性能獲得客戶一致認可。

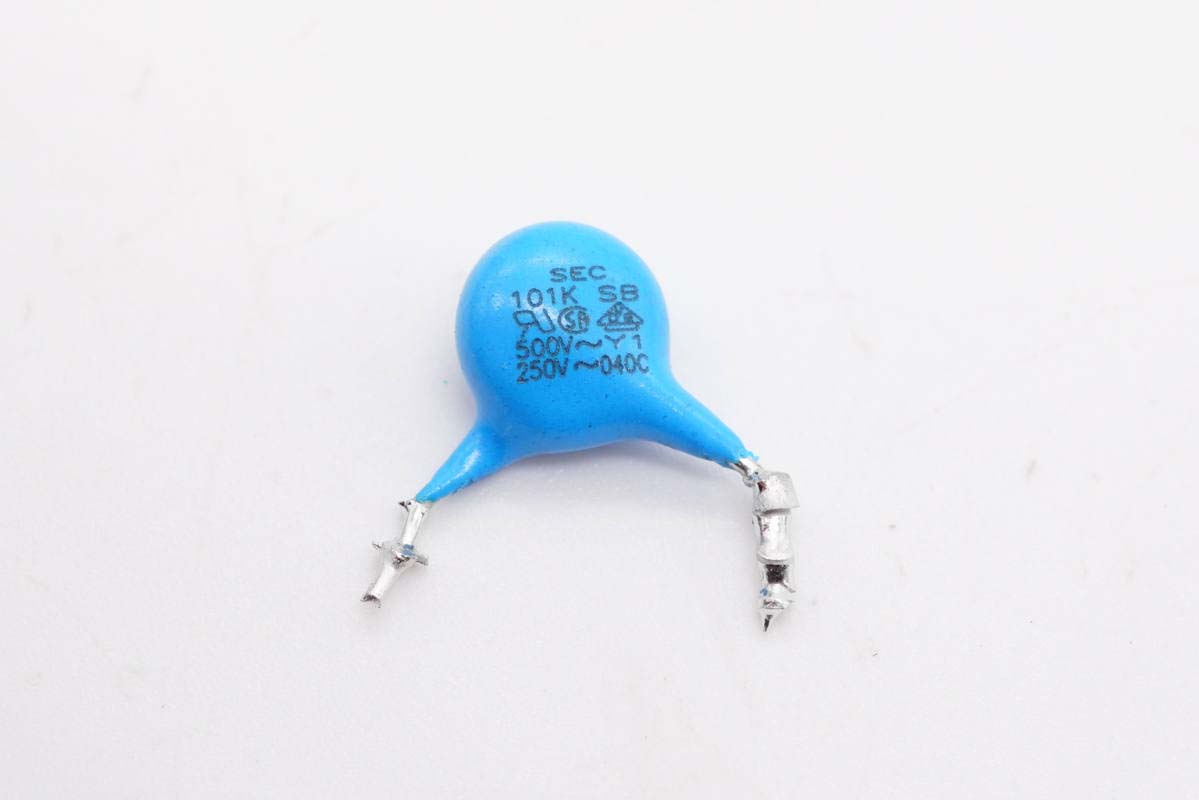

藍色Y電容品牌為SEC。

MPS芯源半導體次級同步整流控制器MP6908A，最高工作頻率600KHz，支持DCM，CCM和QR以及ACF工作模式，支持標準電壓和邏輯電壓驅動的同步整流管。

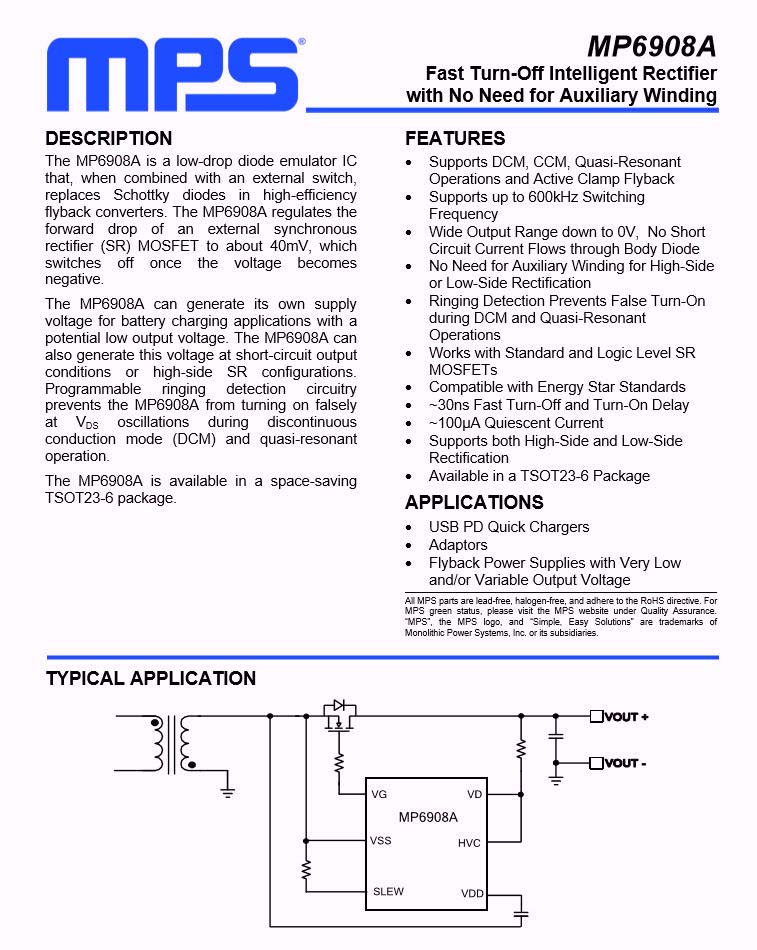

MPS MP6908A詳細規格參數。

充電頭網拆解了解到，采用MPS MP6908A的還有努比亞65W氘鋒氮化鎵充電器Pro、堅果65W單C口氮化鎵充電器、聯想90W閃充雙口氮化鎵充電器、戴爾90W氮化鎵充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、飛利浦65Ｗ快充插座等。

此外MPS同步整流芯片還被小米9 Pro原裝45W快充充電器、thinkplus 45W USB PD充電器、thinkplus 65W口紅USB PD充電器、紫米65W 2C1A桌面PD快充充電器、谷歌Pixelbook原裝45W USB PD快充充電器等數十款產品采用。

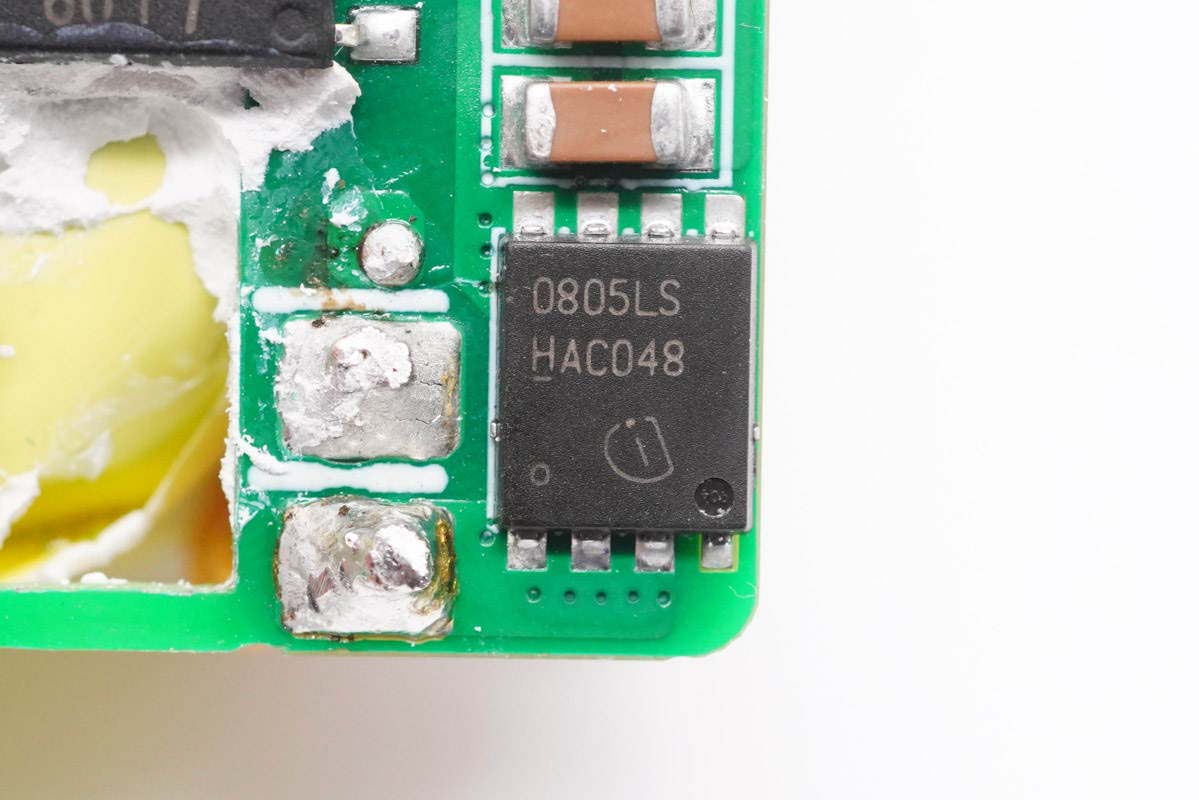

同步整流管采用英飛凌BSC0805LS，耐壓100V，導阻7mΩ，SuperSO8封裝。

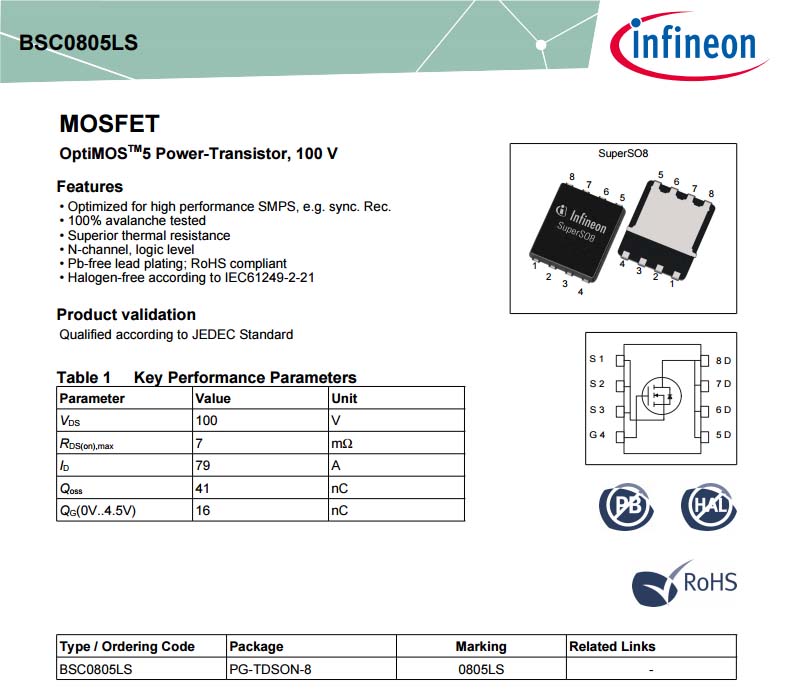

英飛凌BSC0805LS資料信息。

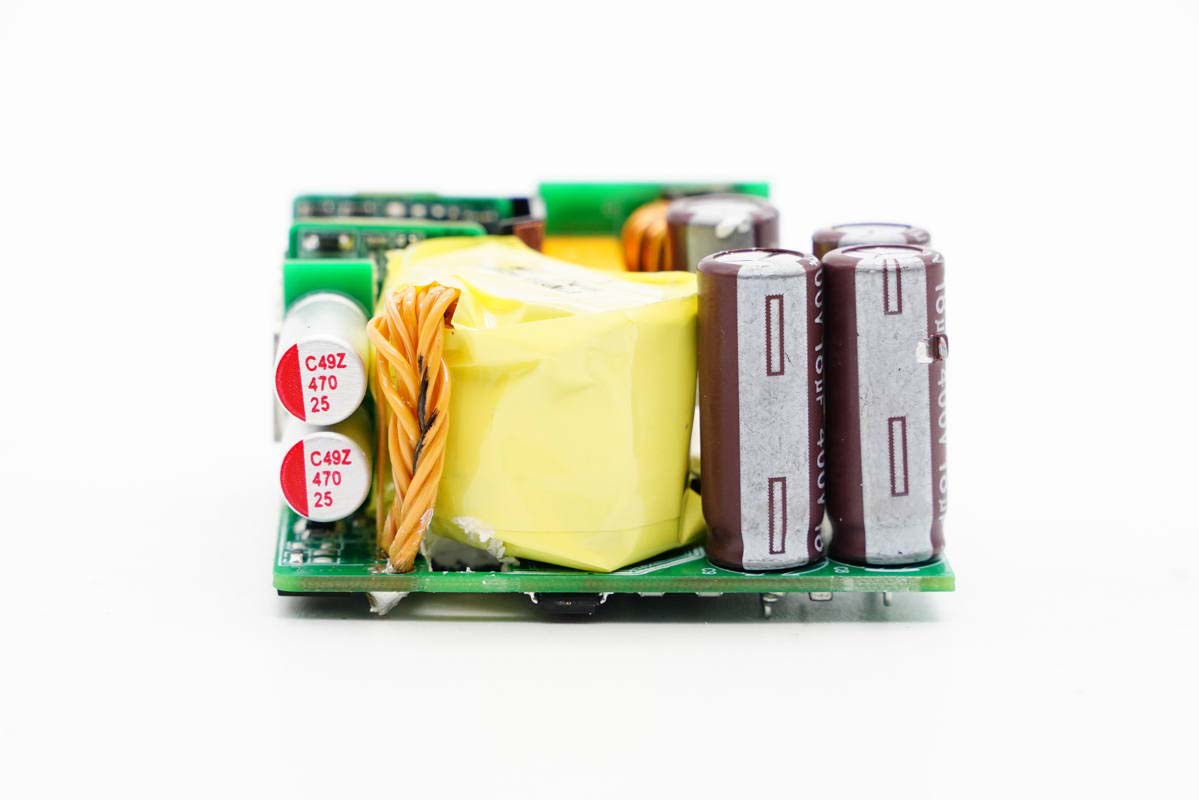

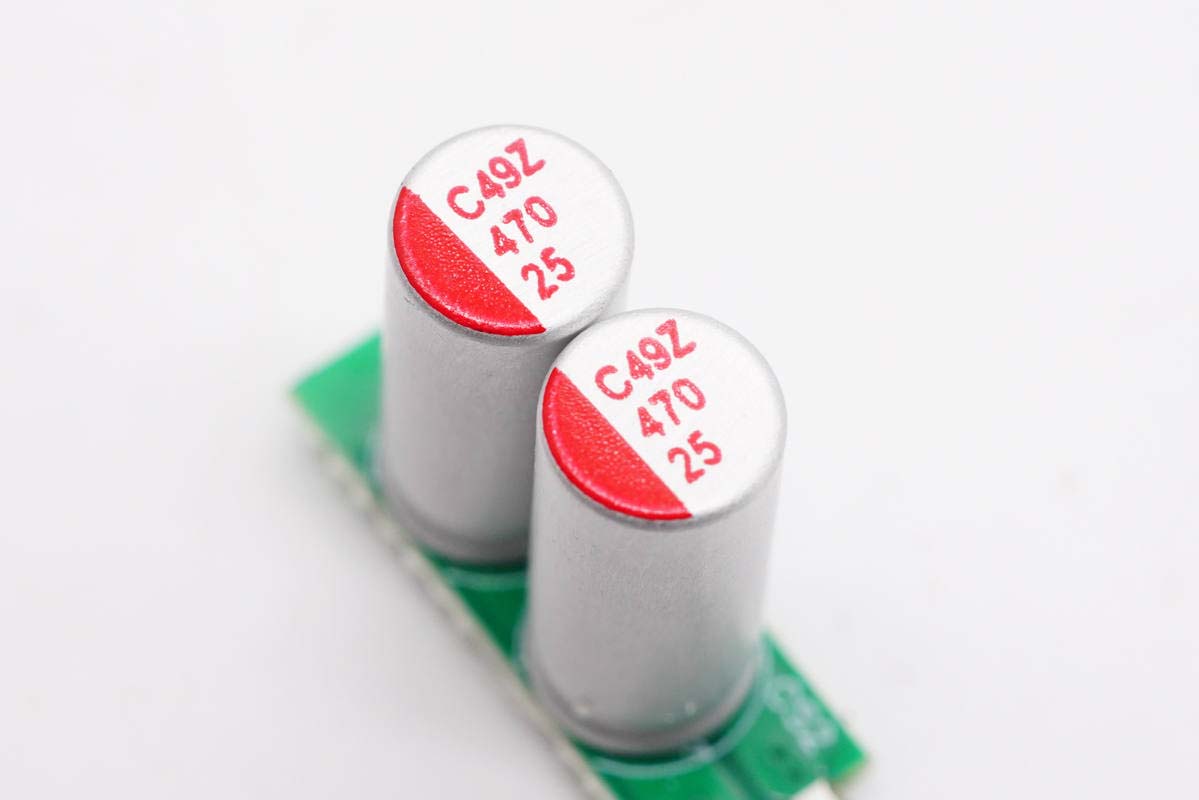

輸出濾波固態電容兩顆并聯，規格均為25V 470μF。

將USB-C1母座所在小板拆下。

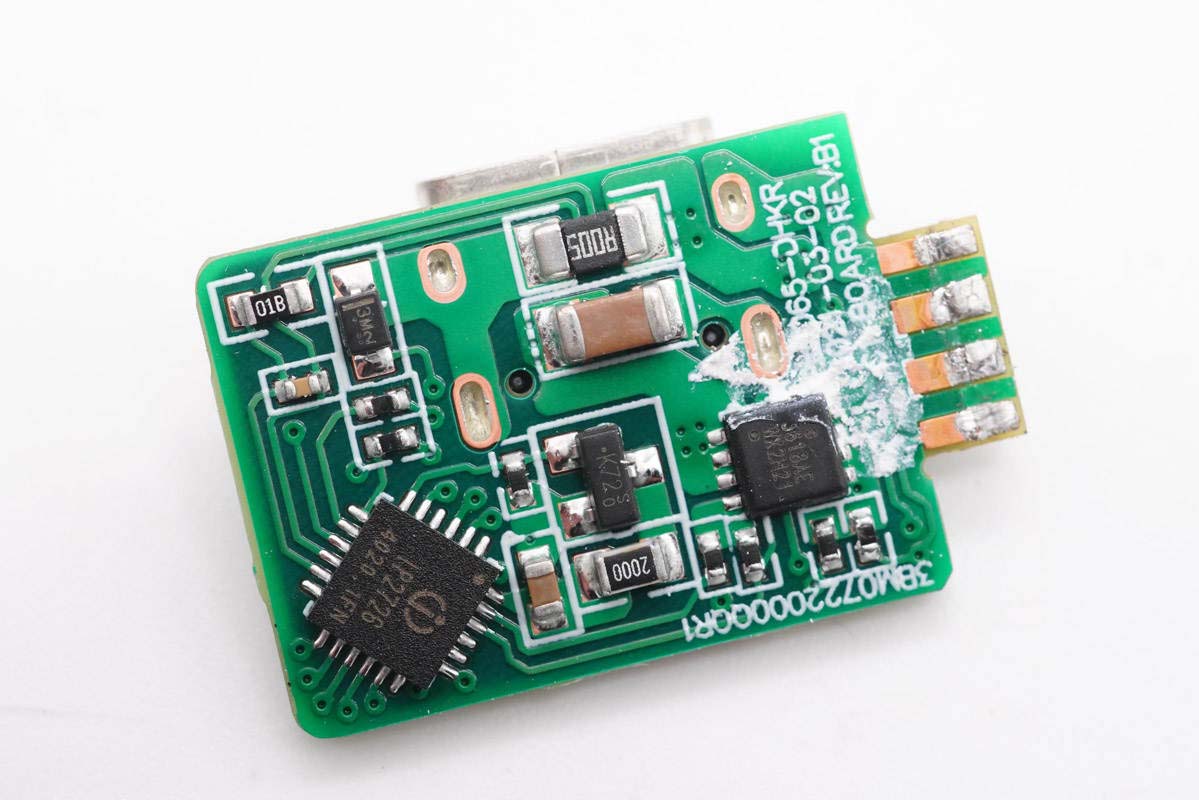

背面設有協議芯片，輸出VBUS開關管和電流采樣電阻。

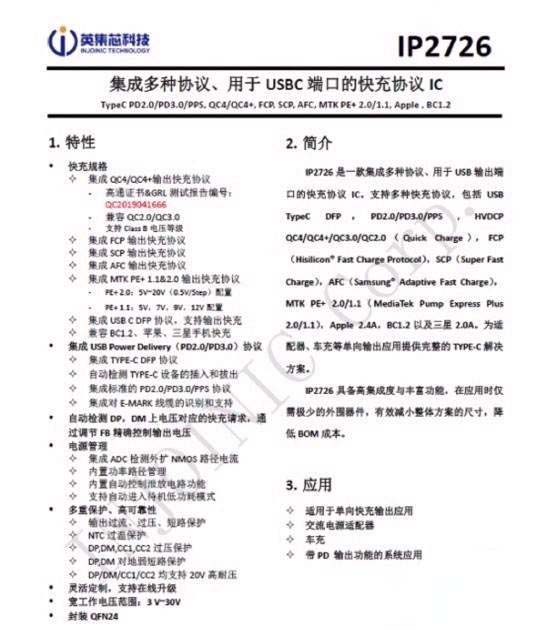

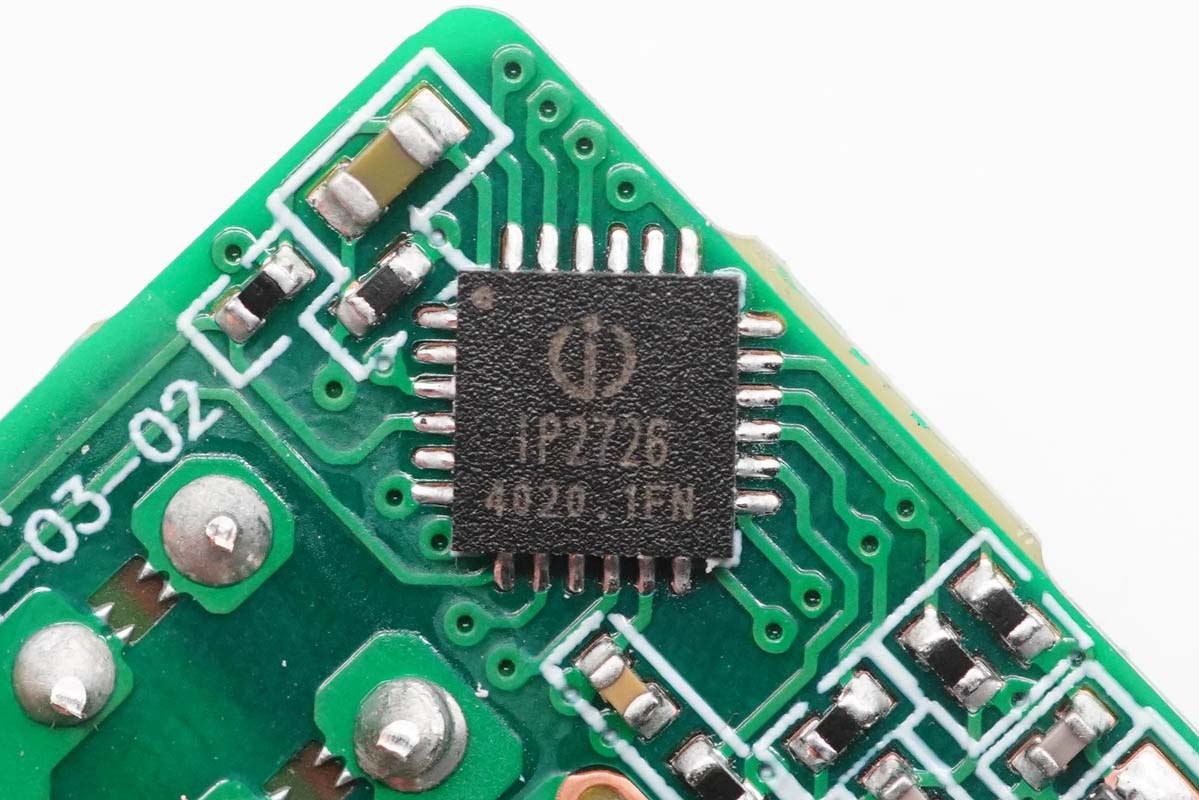

協議芯片采用英集芯IP2726，這是一顆集成多種協議、用于USB輸出端口的快充IC，支持Type-C DFP、PD2.0/3.0、PPS、QC4+、QC2.0/3.0、FCP、AFC、SCP、MTK PE+、Apple2.4A、BC1.2以及三星2A等協議。具有高集成度和豐富的功能，在應用時僅需極少的外圍器件，有效減小整體方案的尺寸，降低BOM成本。

充電頭網了解到，英集芯IP2726已經通過了高通QC4+認證，拿到了中國大陸地區第一張QC4+認證證書。

充電頭網了解到，英集芯IP2726此前已被AUKEY 65W 1A1C氮化鎵快充充電器、RAVPOWER 90W雙USB-C口PD快充充電器、斯泰克100W雙USB-C口氮化鎵充電器、麥多多30W 1A1C USB PD快充充電器、坤興18W USB PD3.0 PPS快充充電器等產品采用。此外，英集芯的其它系列快充芯片也獲得小米、華為、三星等客戶的高度認可。

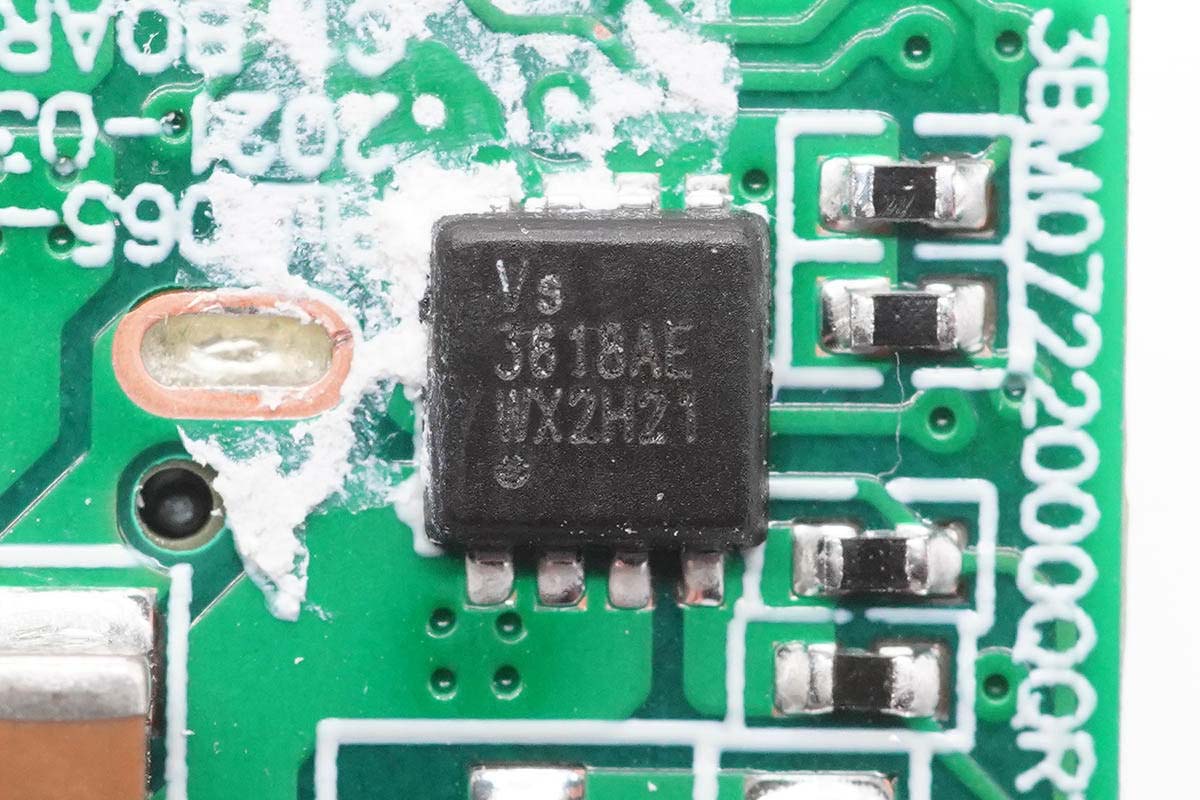

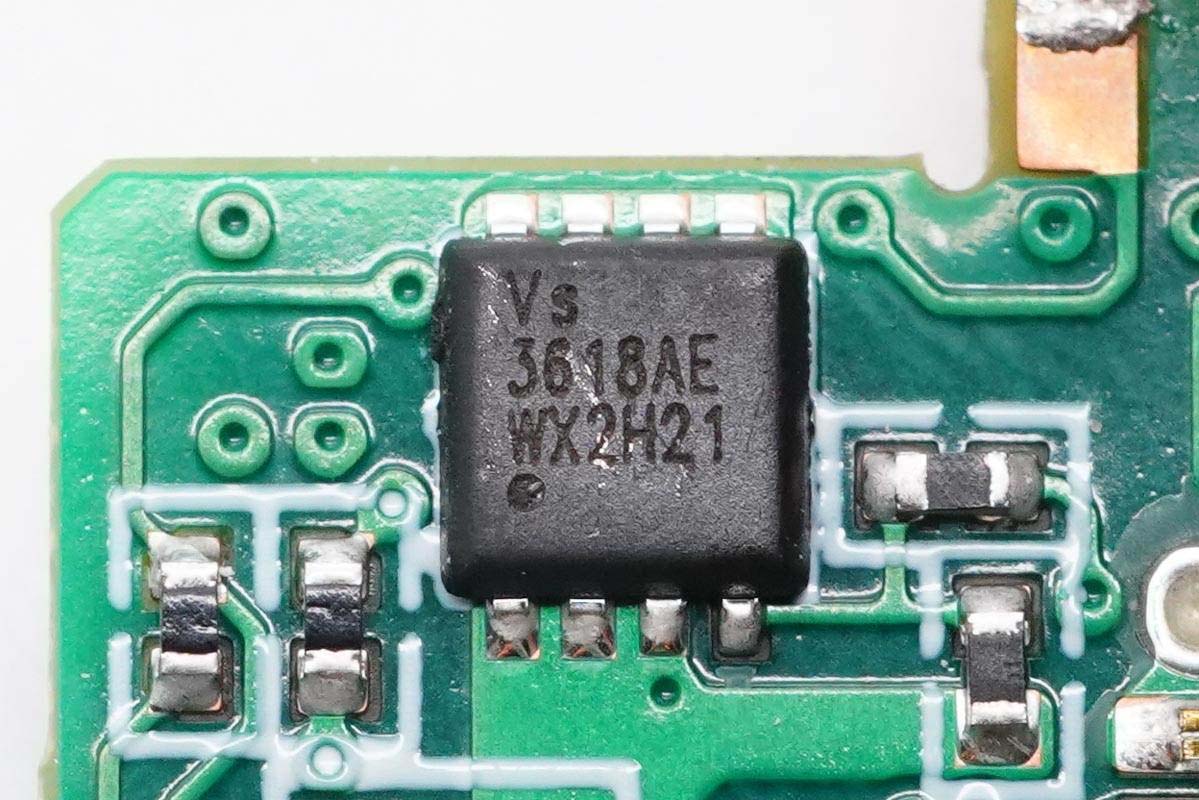

輸出VBUS開關管采用威兆半導體VS3618AE，耐壓30V，PDFN3333封裝。

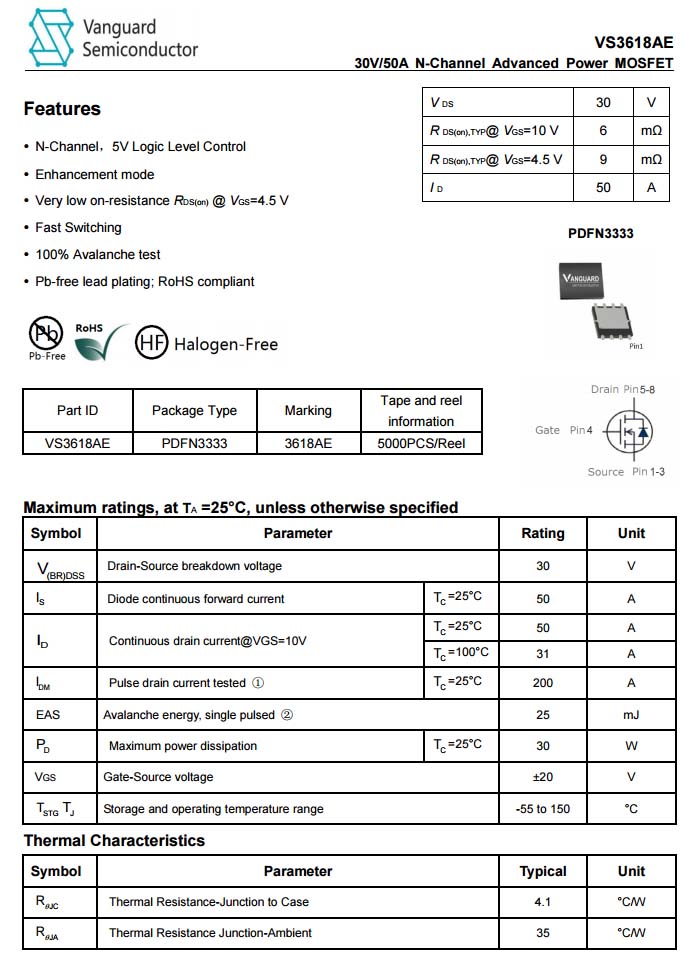

威兆VS3618AE資料信息。

USB-C1母座特寫，過孔焊接。

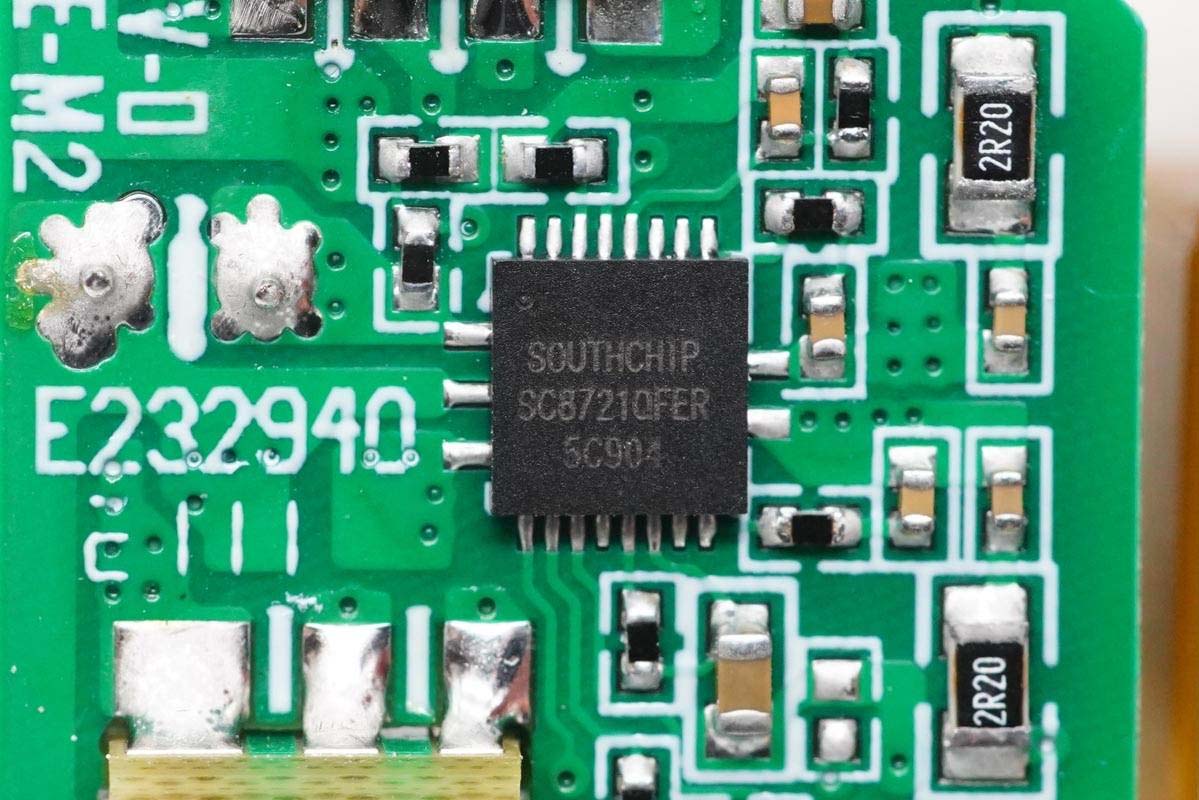

USB-C2口同步升降壓轉換器采用南芯半導體SC8721。SC8721內部集成四管H橋升降壓開關管，輸入輸出電壓范圍均為2.7-22V，工作電壓范圍寬，支持動態輸出電壓調整，開關頻率可調節，支持輸出線補、輸出電流監測，支持I2C總線控制的輸出電壓調節和輸出限流調節，內置全面的保護功能。

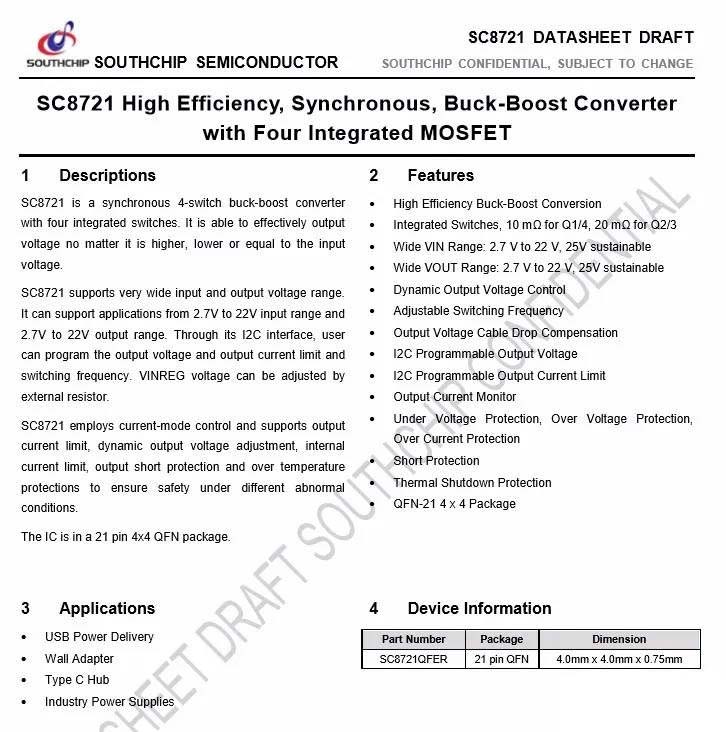

南芯SC8721詳細資料。充電頭網了解到，采用該芯片的產品還有ANKER 25600mAh移動電源、努比亞紅魔45W USB PD氘鋒移動電源、小米20000mAh移動電源、thinkplus 14000mAh 45W PD快充移動電源等。

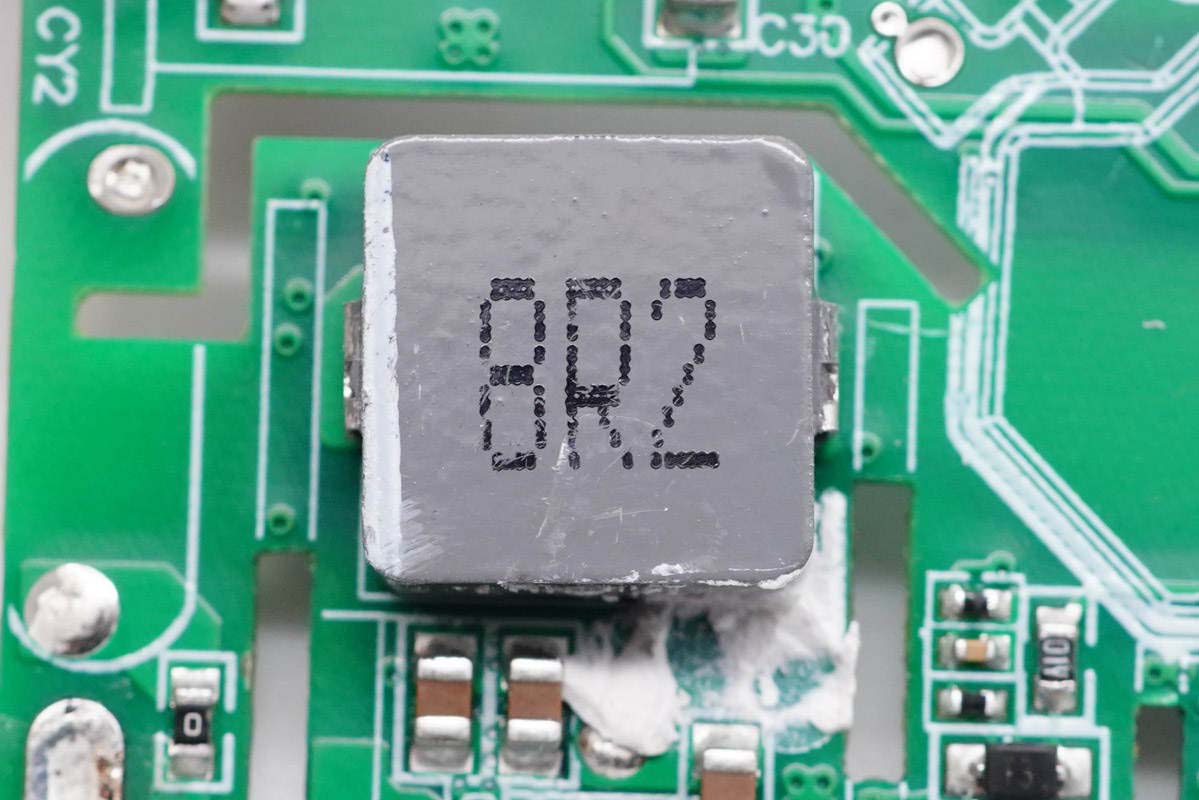

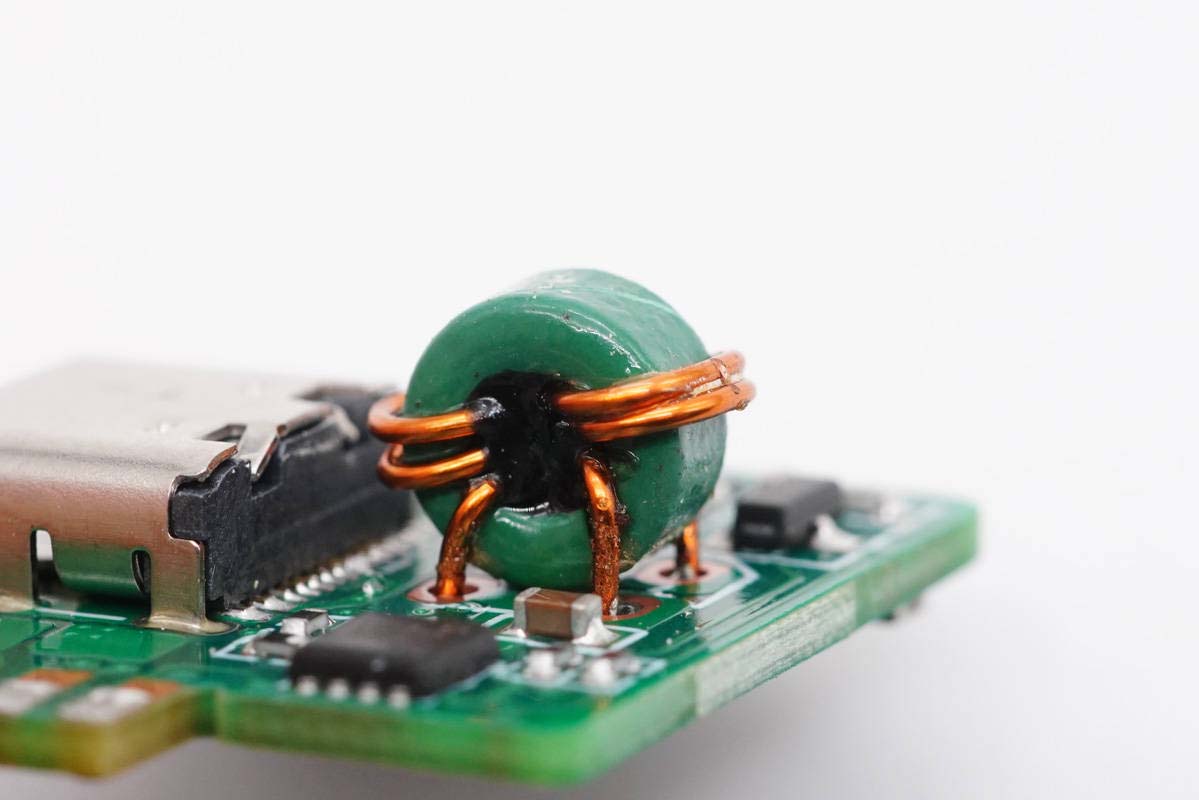

8R2電感特寫，配合南芯SC8721進行同步升降壓。

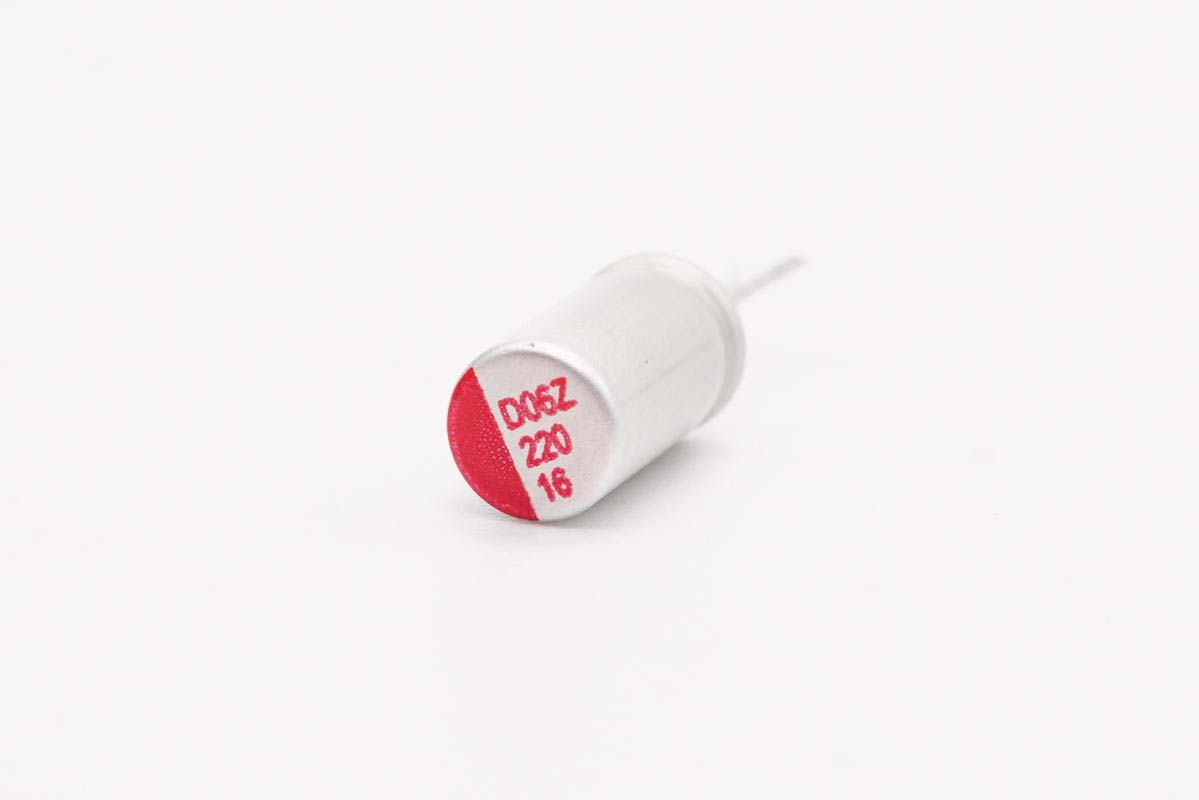

降壓輸出濾波固態電容特寫，規格為16V 220μF。

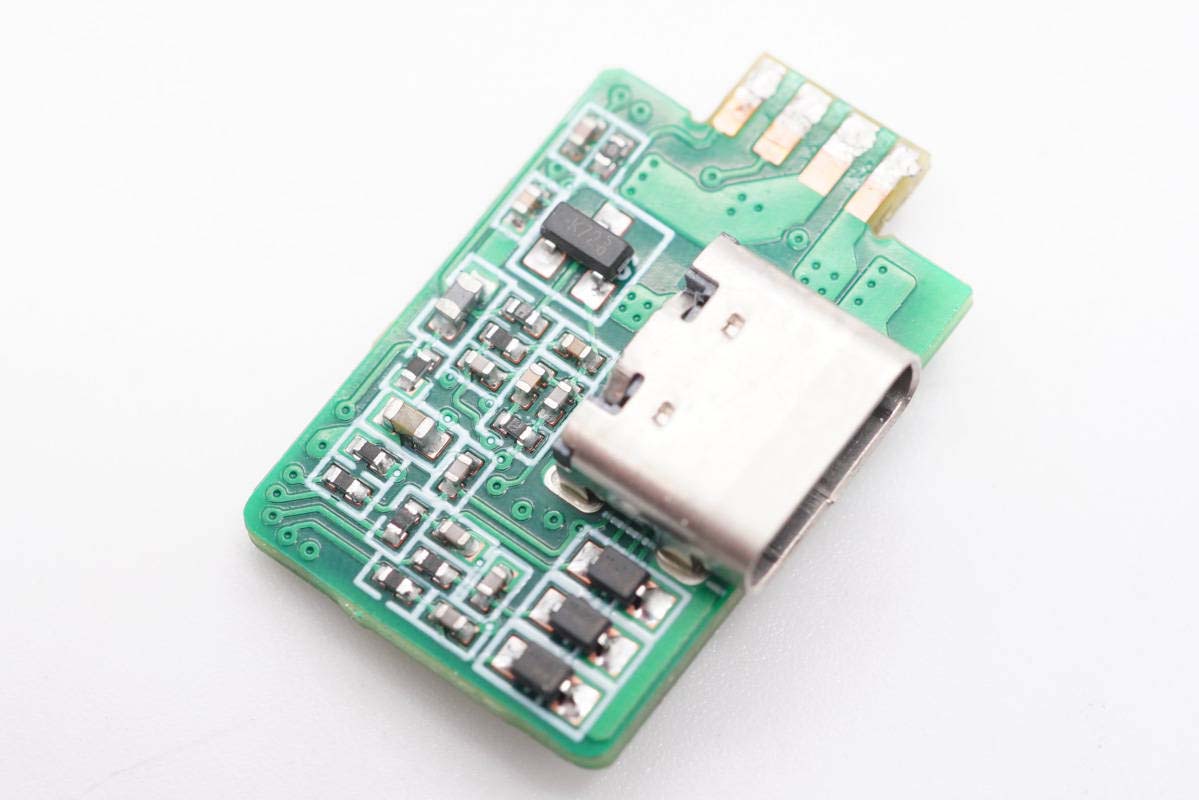

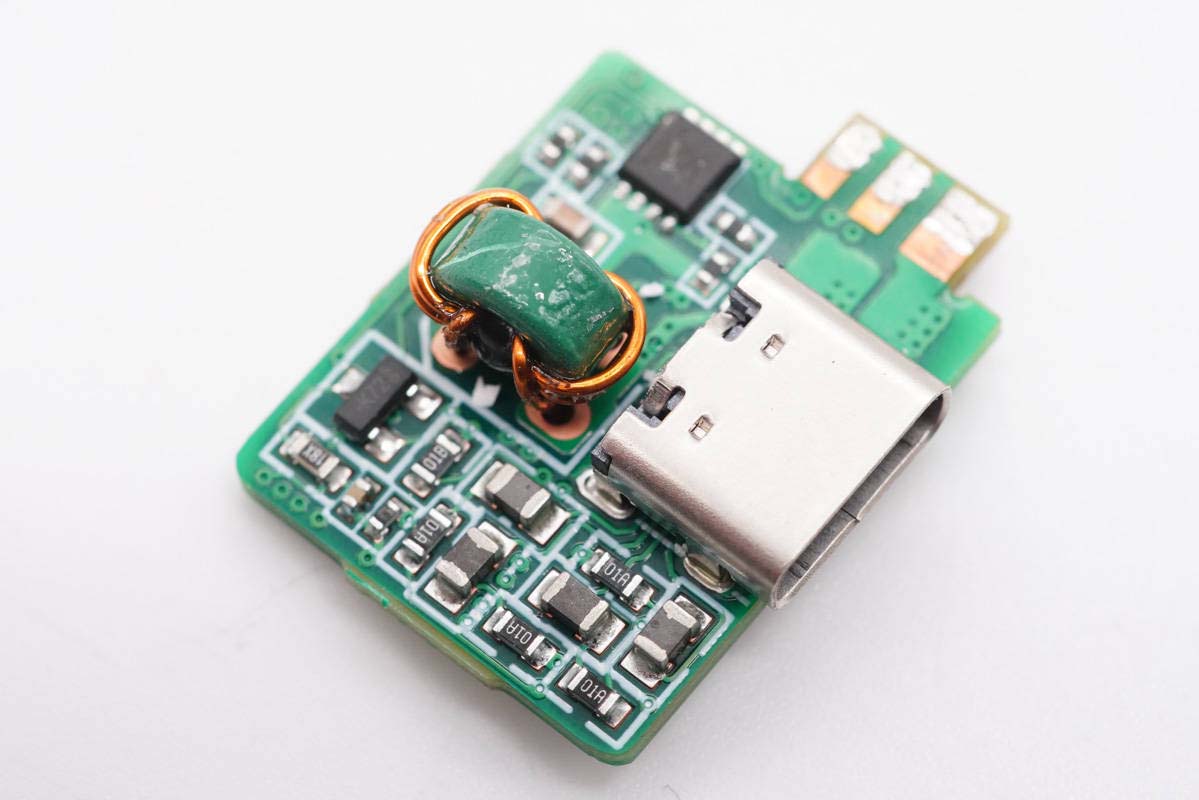

USB-C2母座所在小板正面設有濾波電感、輸出VBUS開關管。

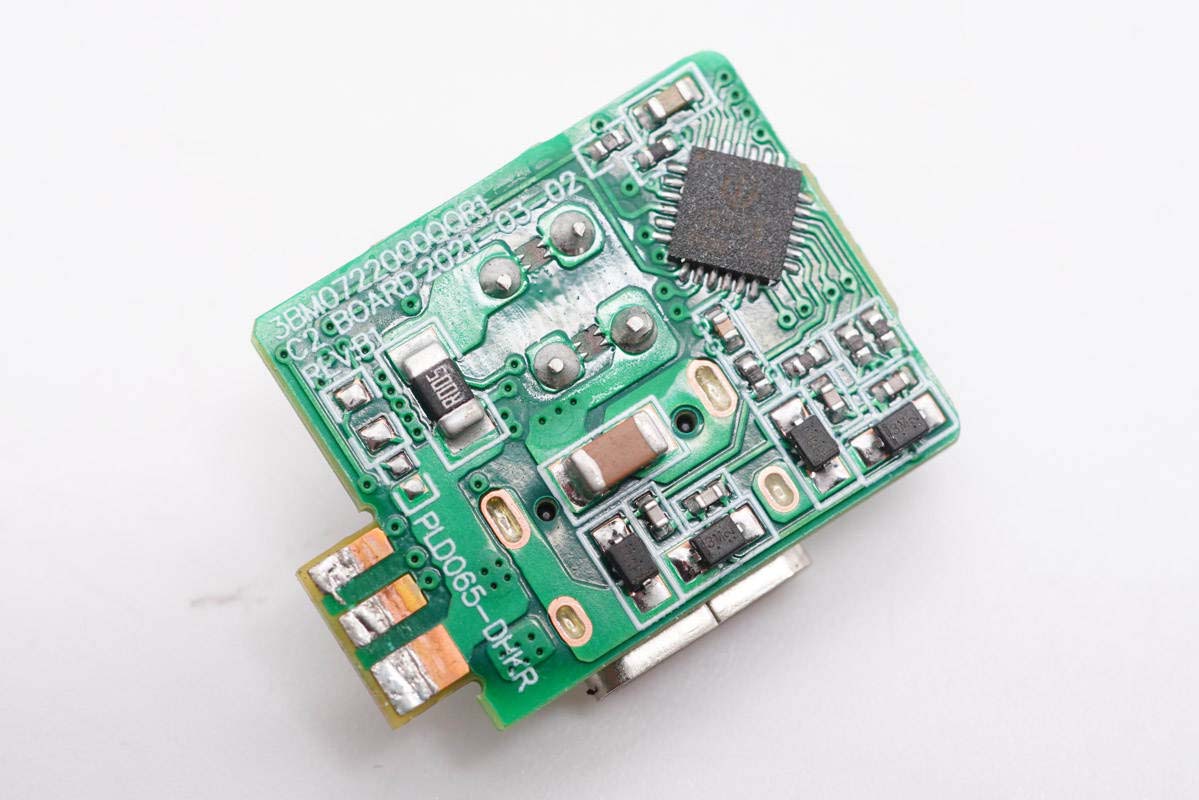

另一面設有協議IC，電流取樣電阻，兩個輸出端口均有TVS進行過壓保護。

濾波電感特寫。

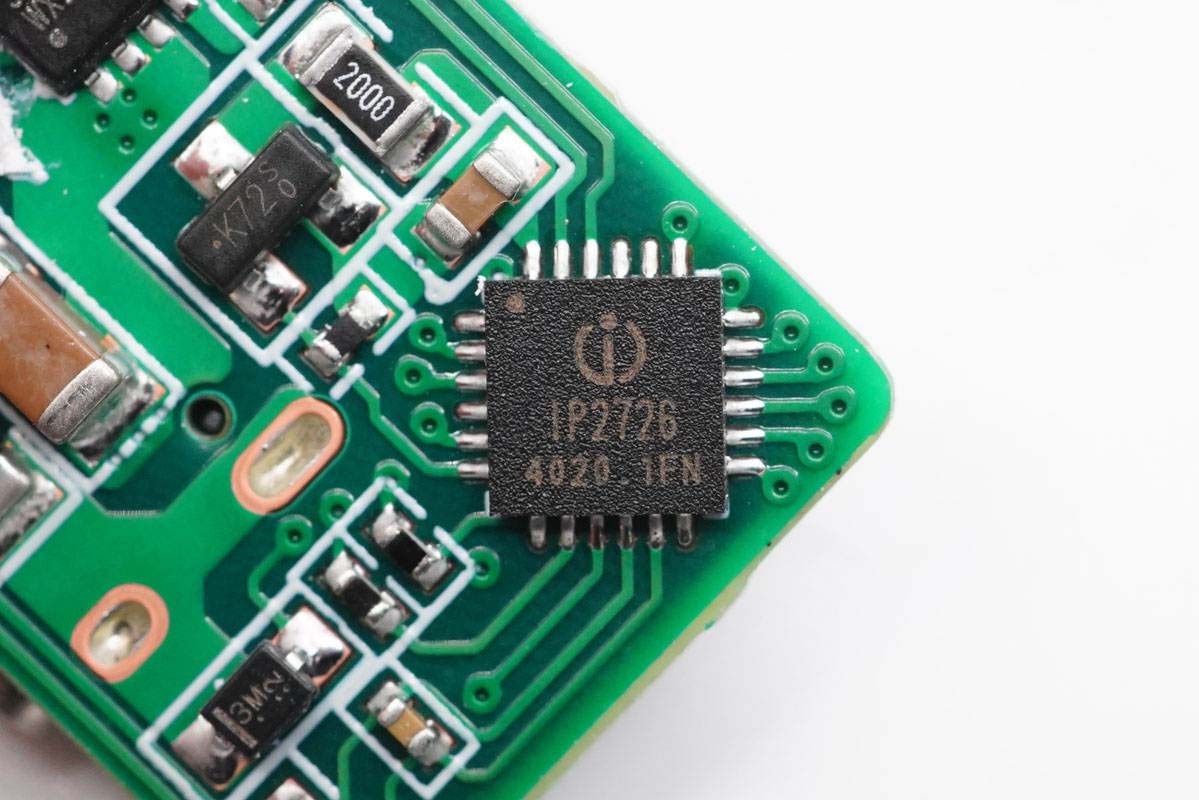

C2口的協議芯片也是采用英集芯IP2726。

輸出VBUS開關管也是威兆的VS3618AE。

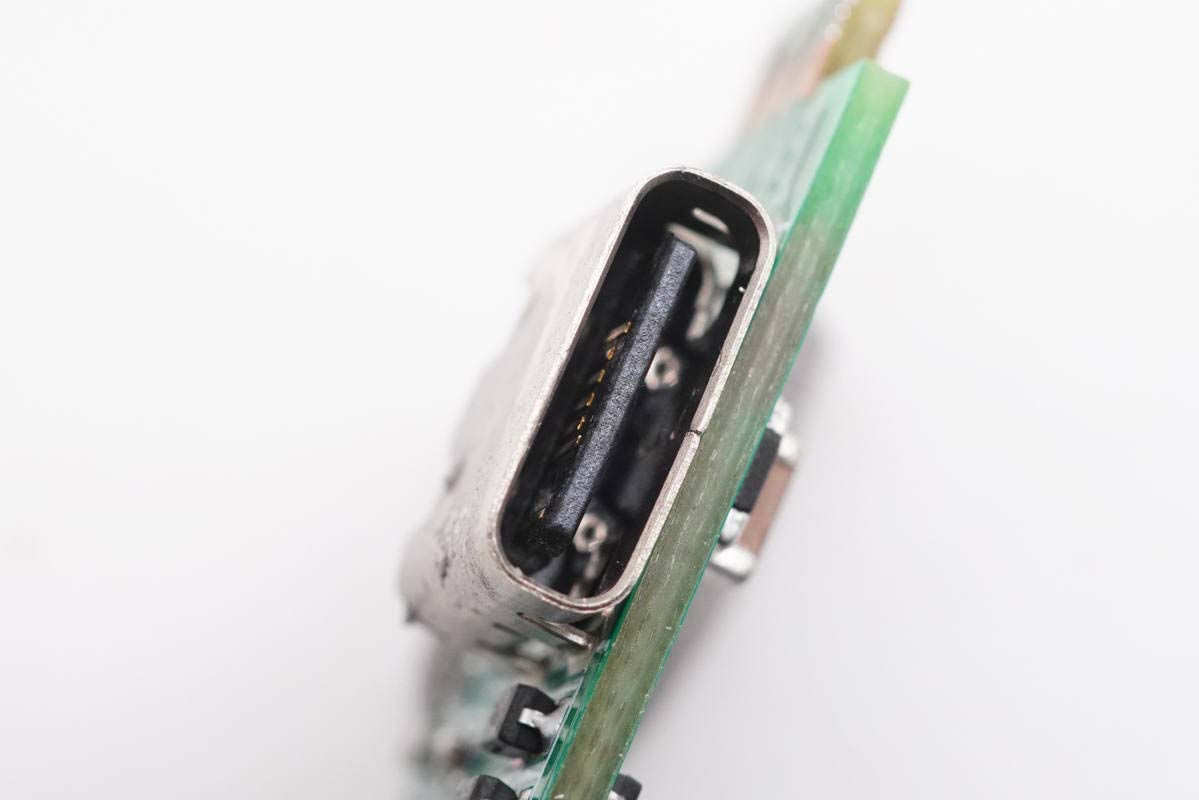

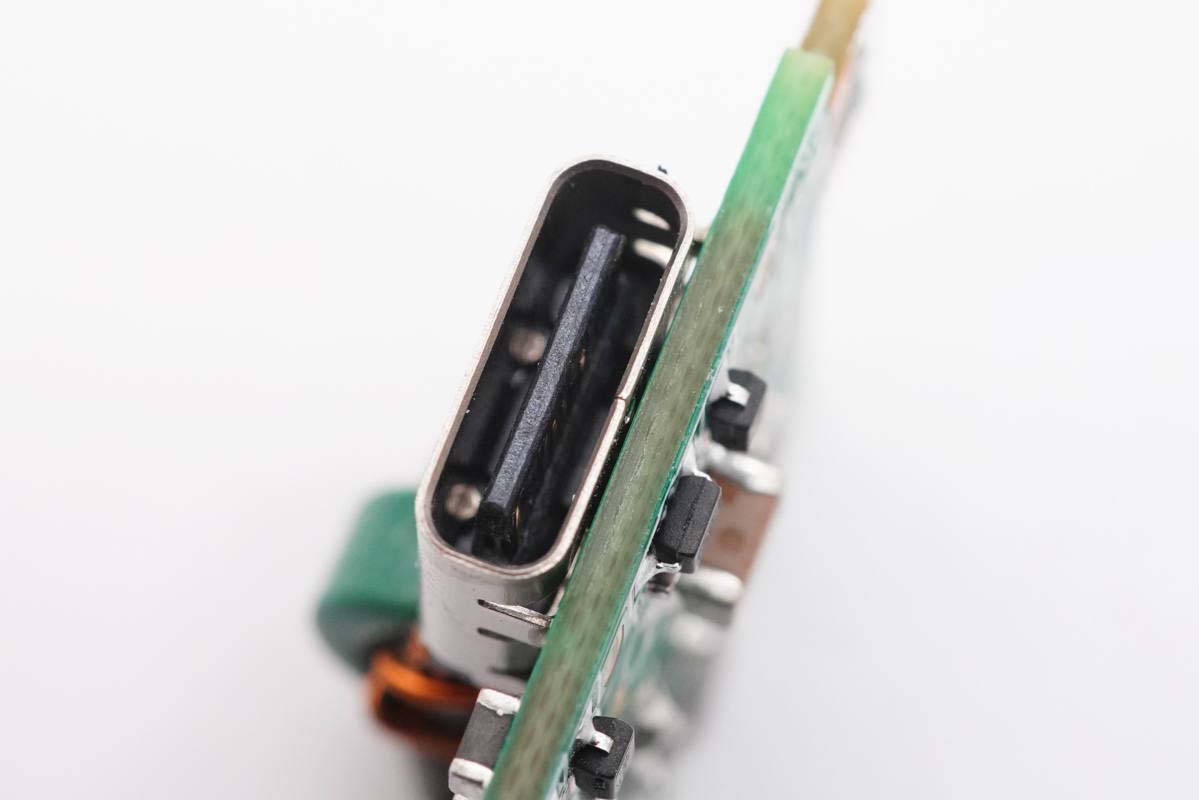

USB-C2母座特寫。

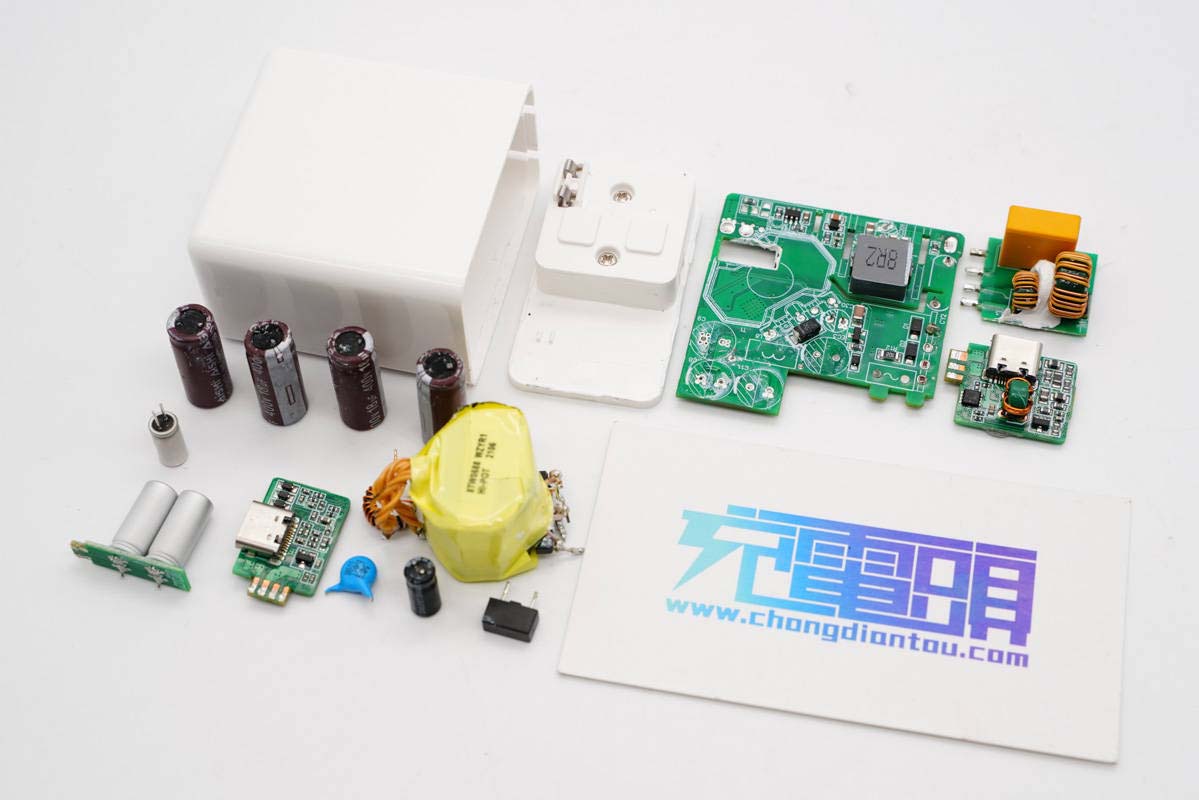

全部拆解完畢，來張全家福。

充電頭網拆解總結

聯想YOGA CC65雙口氮化鎵充電器機身光滑簡潔，邊角圓潤，配備可折疊插腳和雙C輸出口，功率密度做到了0.88W/cm3，整體十分小巧。C1和C2口分別支持最大65W/45W和18W快充，視輸入電壓大小決定，支持QC、PD、PPS通用快充協議，支持45W+18W雙口同時快充策略，滿足筆電和手機同時快充需求。

充電頭網通過拆解了解到，充電器開關電源寬范圍輸出，由安森美NCP1342搭配納微NV6134氮化鎵功率芯片，以及MPS MP6908A搭配英飛凌同步整流管組成。輸出端兩個C口均采用英集芯IP2726協議芯片控制輸出電壓，C1口直接輸出，C2口電路采用南芯高集成升降壓轉換器SC8721進行電壓轉換。另外C口均有TVS進行靜電保護。

在多塊小板巧妙布局的同時，還采用了艾華小體積快充電容，同時還有氮化鎵加持，綜合下來聯想YOGA這款新品不僅內部用料扎實可靠，外觀、使用手感等也是相當不錯，整體小而精。
