近期Rapoo雷柏推出了一款30W USB PD快充充電器，搭配可折疊插腳，支持QC、PD、PPS等快充協議，支持iPhone8-12系列手機快充，也可以滿足華為、蘋果的平板和部分筆記本電腦的充電需求。下面充電頭網就對這款充電器進行詳細拆解，看看用料做工如何。

而此前雷柏已相繼推出了65W 1A1C和65W 2C1A兩款氮化鎵充電器，以及迷你20W PD快充和20W 1A1C雙口快充，充分滿足不同消費者的選購需求。

一、雷柏30W充電器外觀

包裝盒為藍色配色，正面印有Rapoo品牌、充電器外觀圖、PA30型號等。

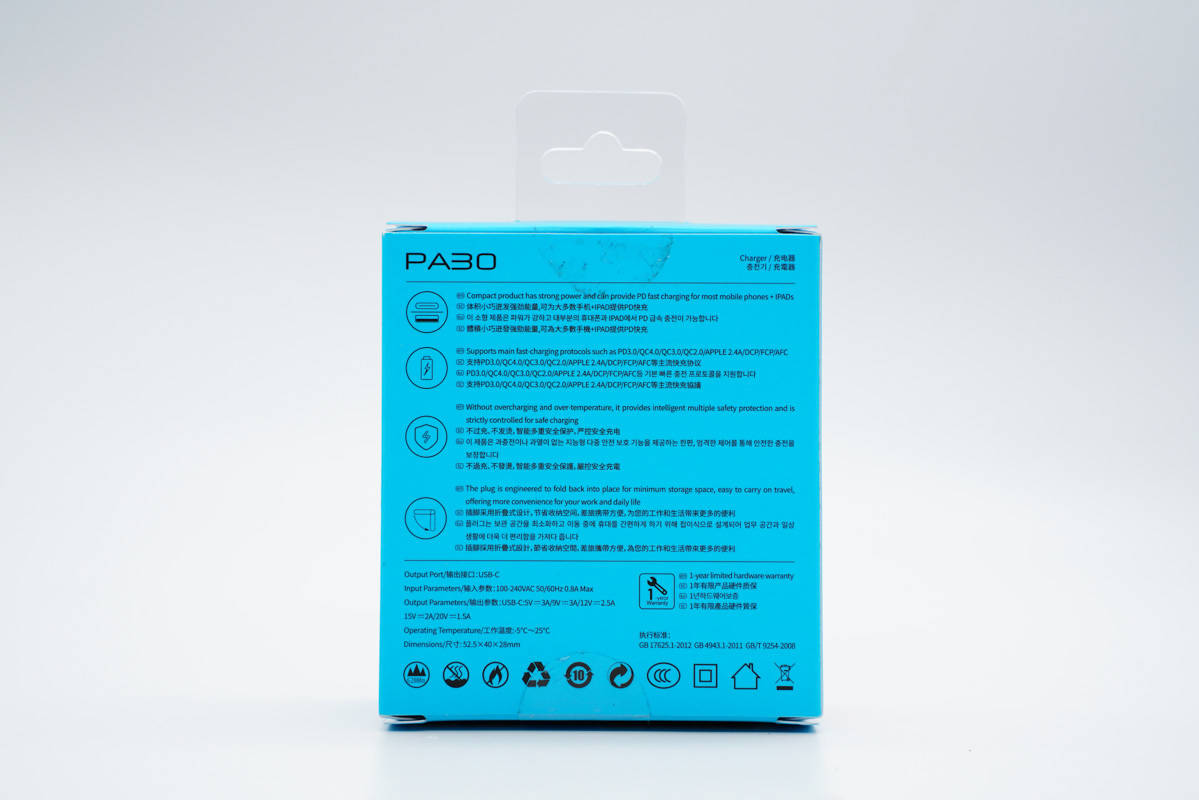

背面印有充電器四大特性標識以及相應的描述、參數信息等。

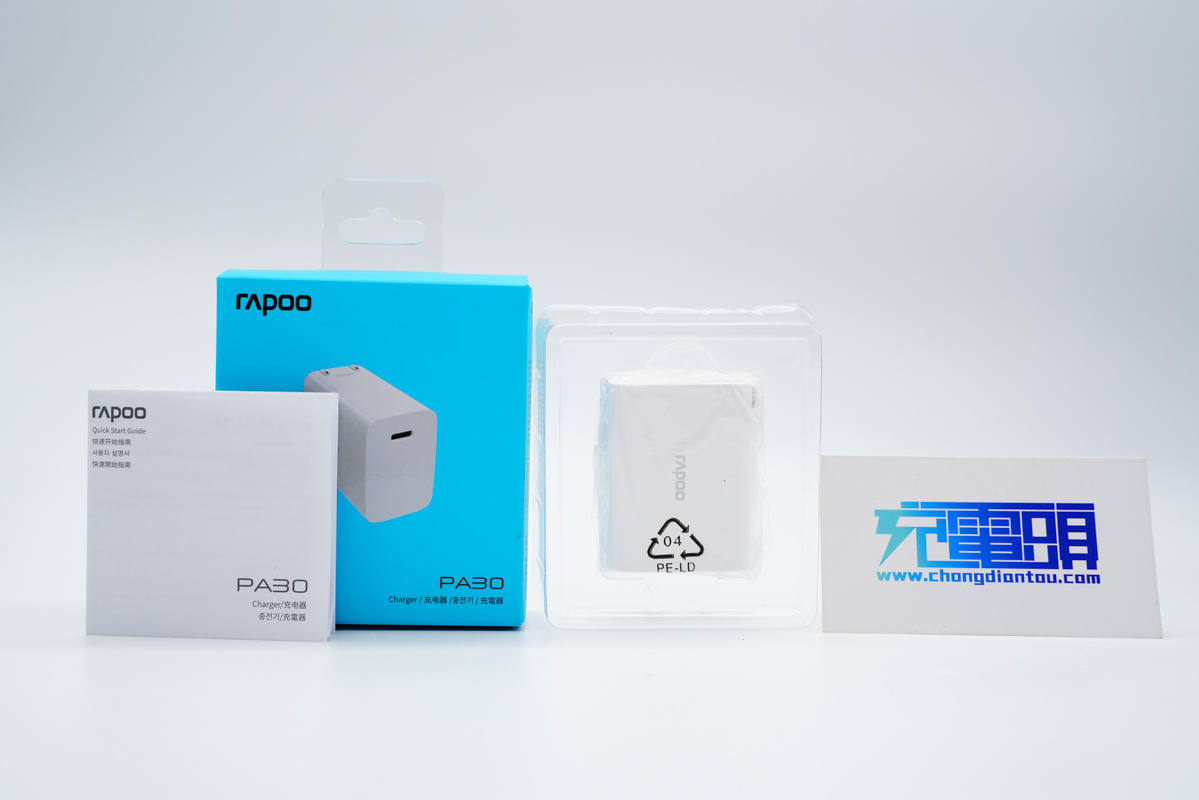

打開包裝，充電器使用透明塑料托盤固定保護，另外附帶有一份使用說明書。

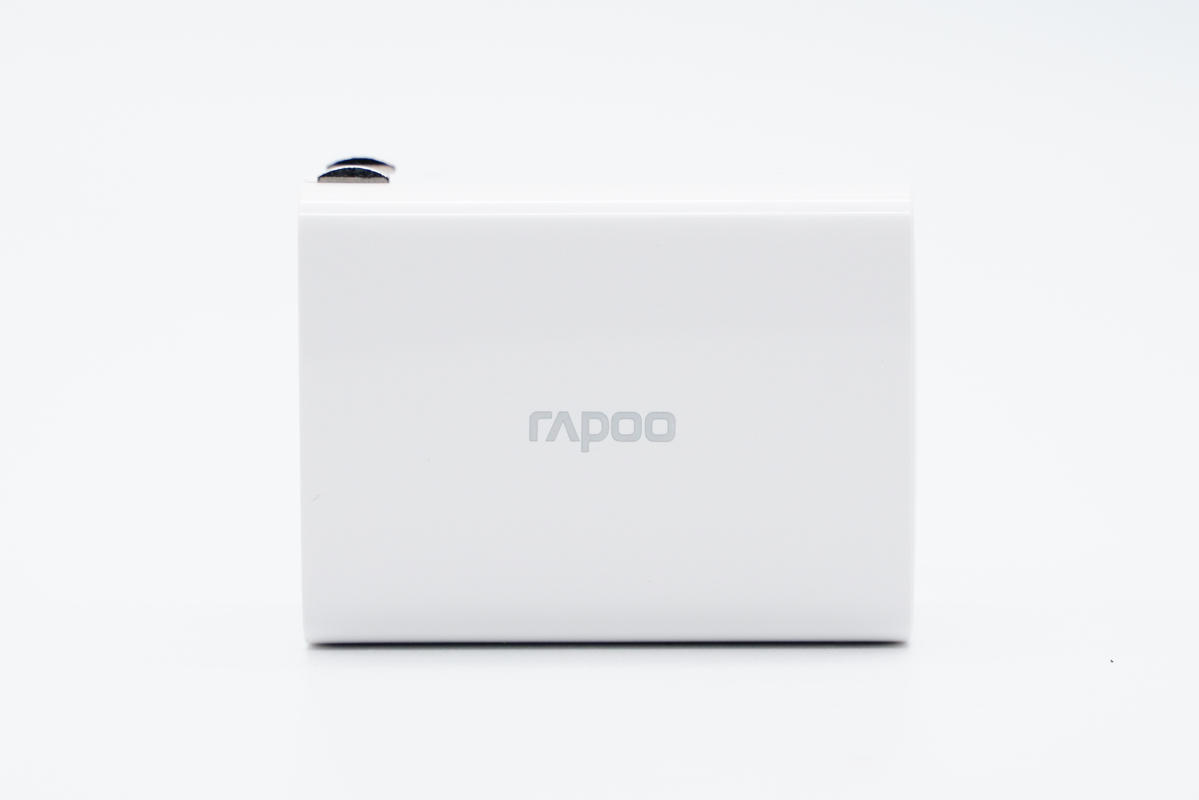

充電頭采用直板造型設計，腰身鋼琴烤漆工藝處理，各面之間過渡圓潤，正面印有Rapoo品牌。

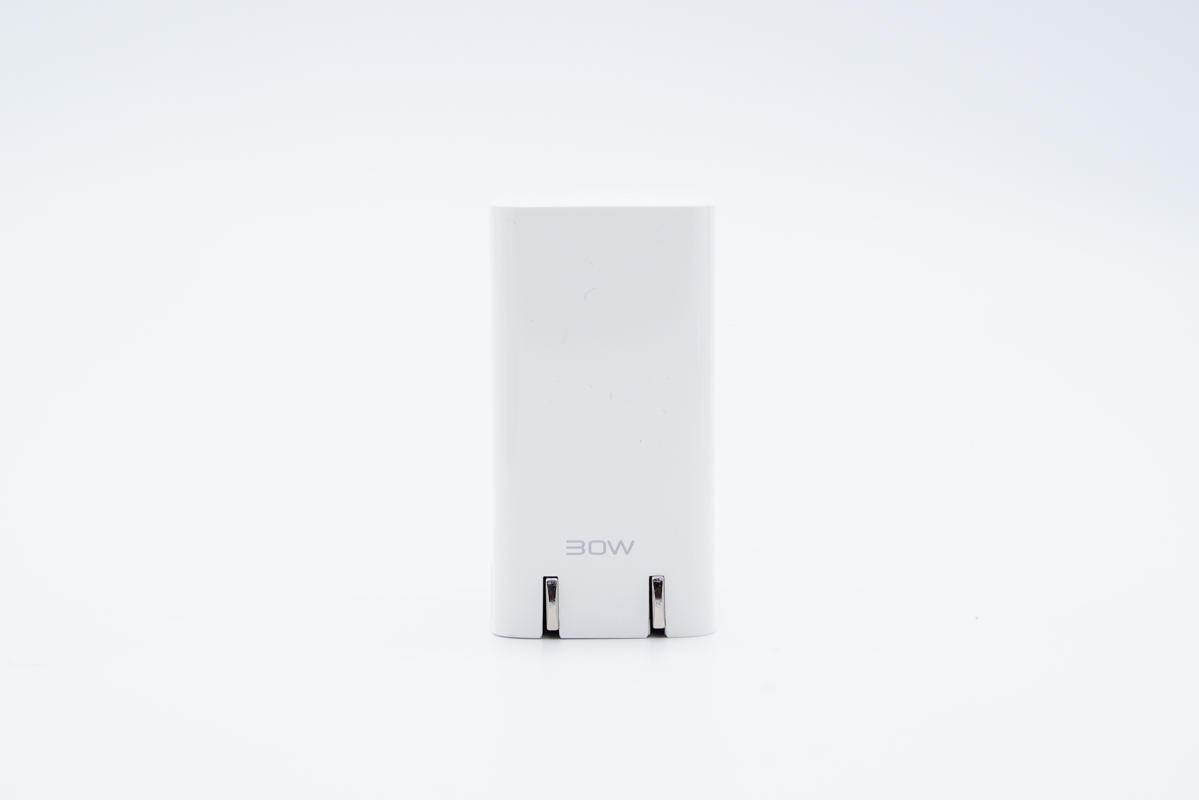

另一側面印有30W功率字樣。

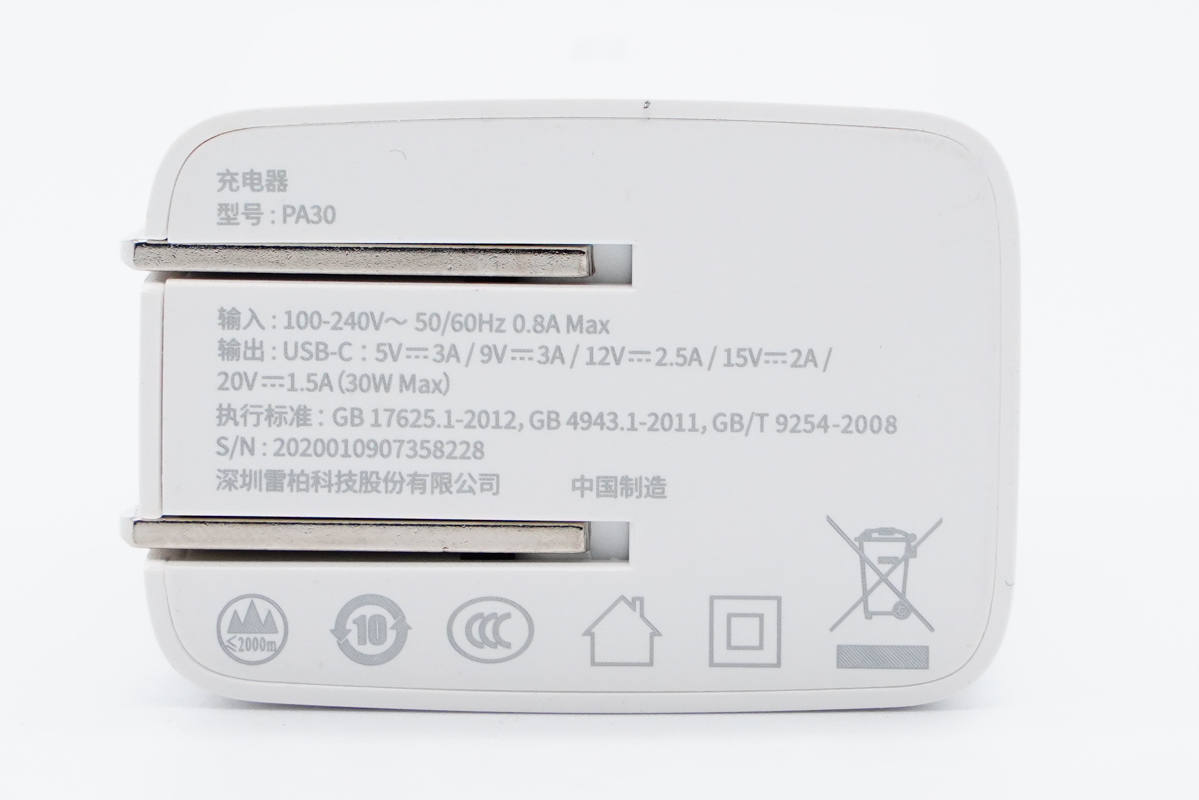

輸入端外殼上標注有充電器參數

型號：PA30

輸入：100-240V~50/60HZ 0.8A

USB-C：5V3A、9V3A、12V2.5A、15V2A、20V1.5A

深圳雷柏科技股份有限公司

產品已經通過了3C認證。

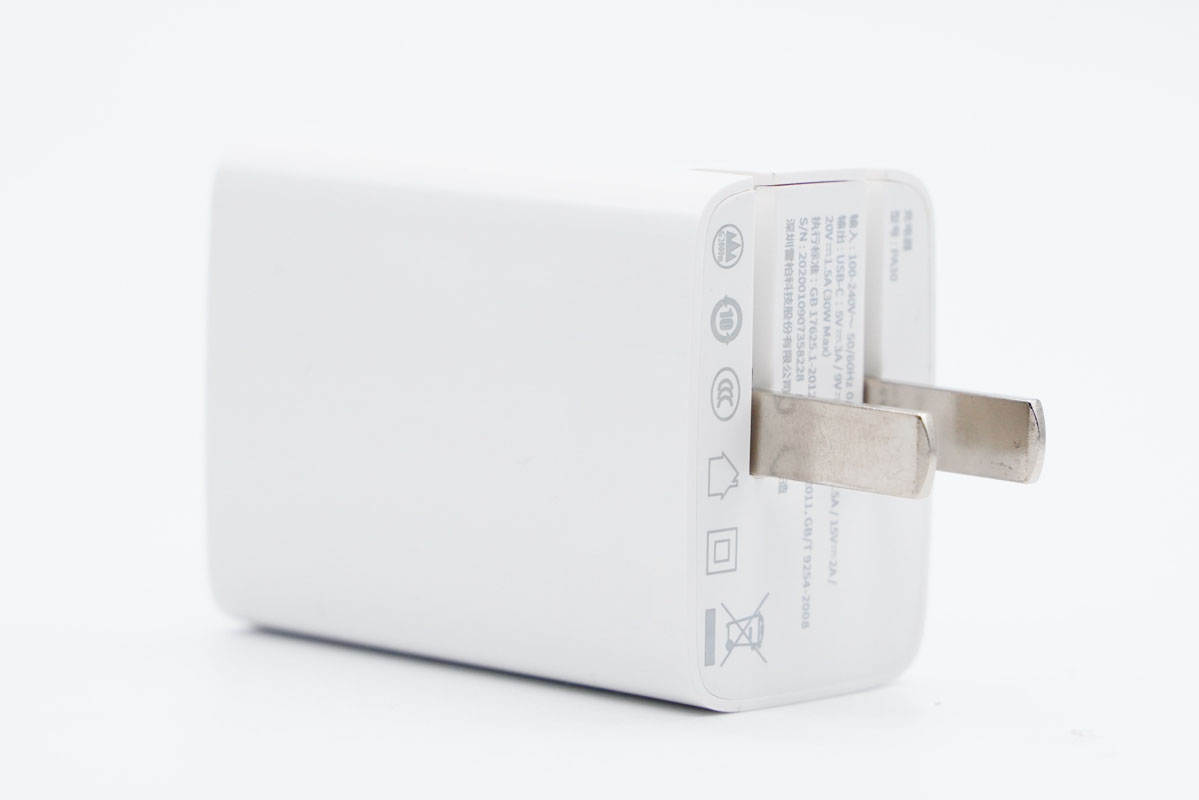

此外輸入端配備的是可折疊國標插腳，攜帶方便且不會刮傷包里設備。

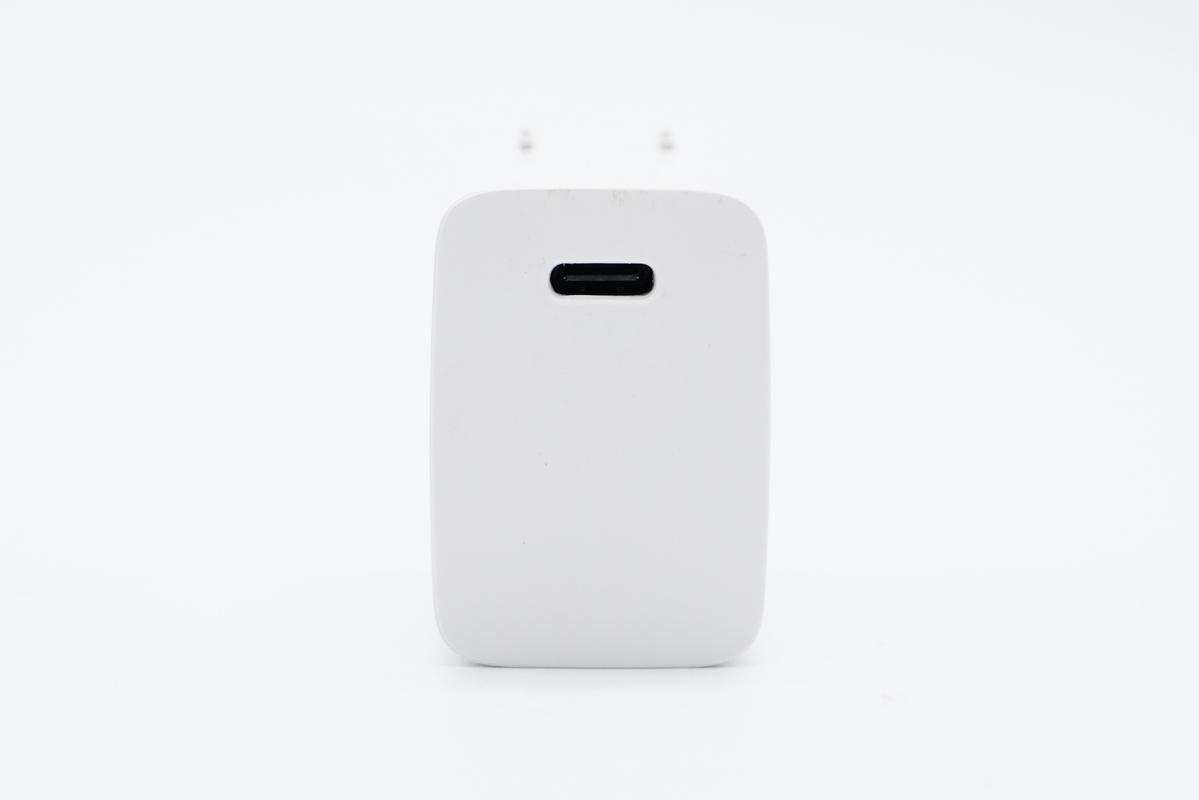

輸出頂面USB-C口靠一側布局，黑色膠芯不露銅。

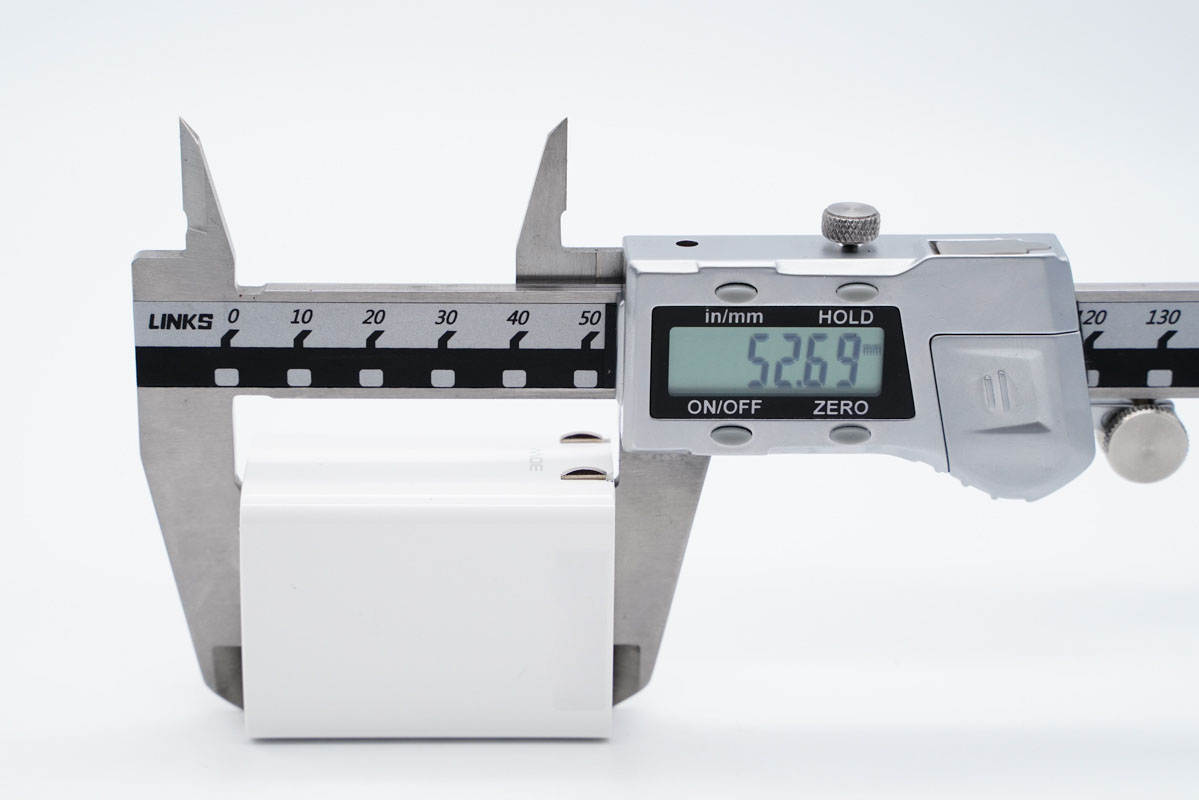

使用游標卡尺實測充電器機身長度為52.69mm。

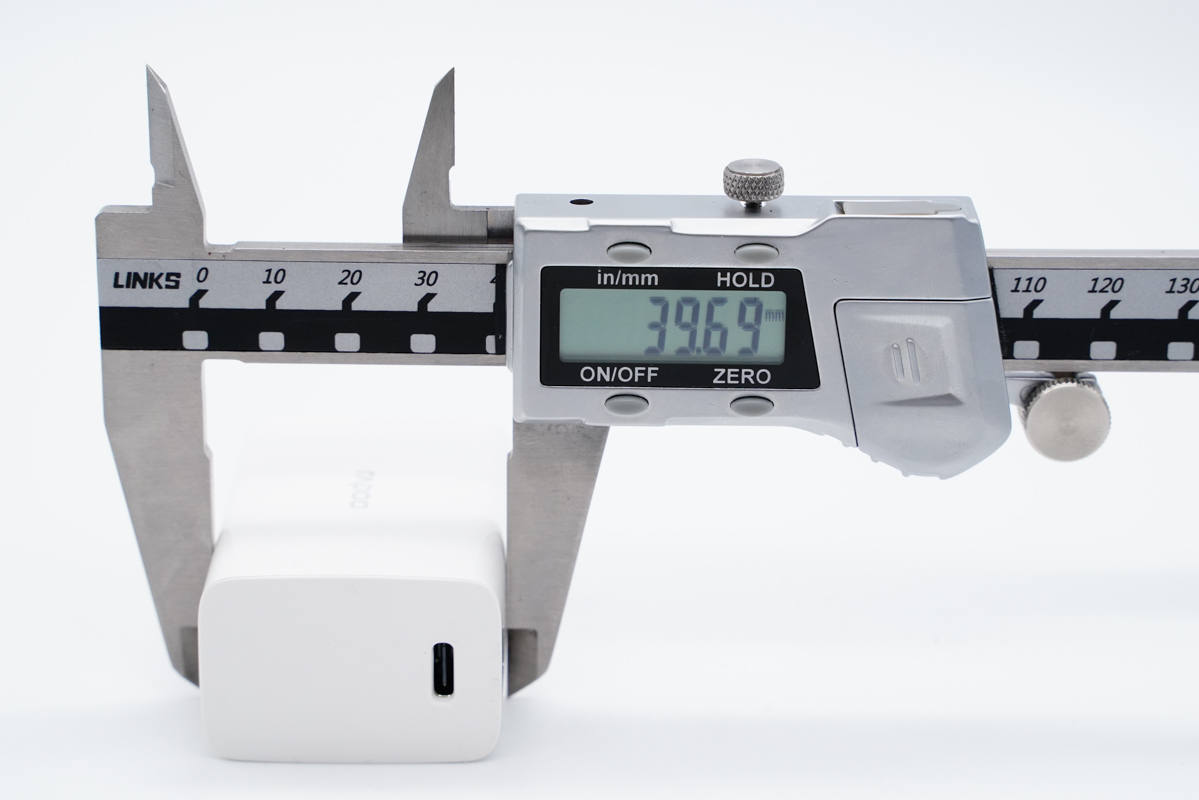

寬度為39.69mm。

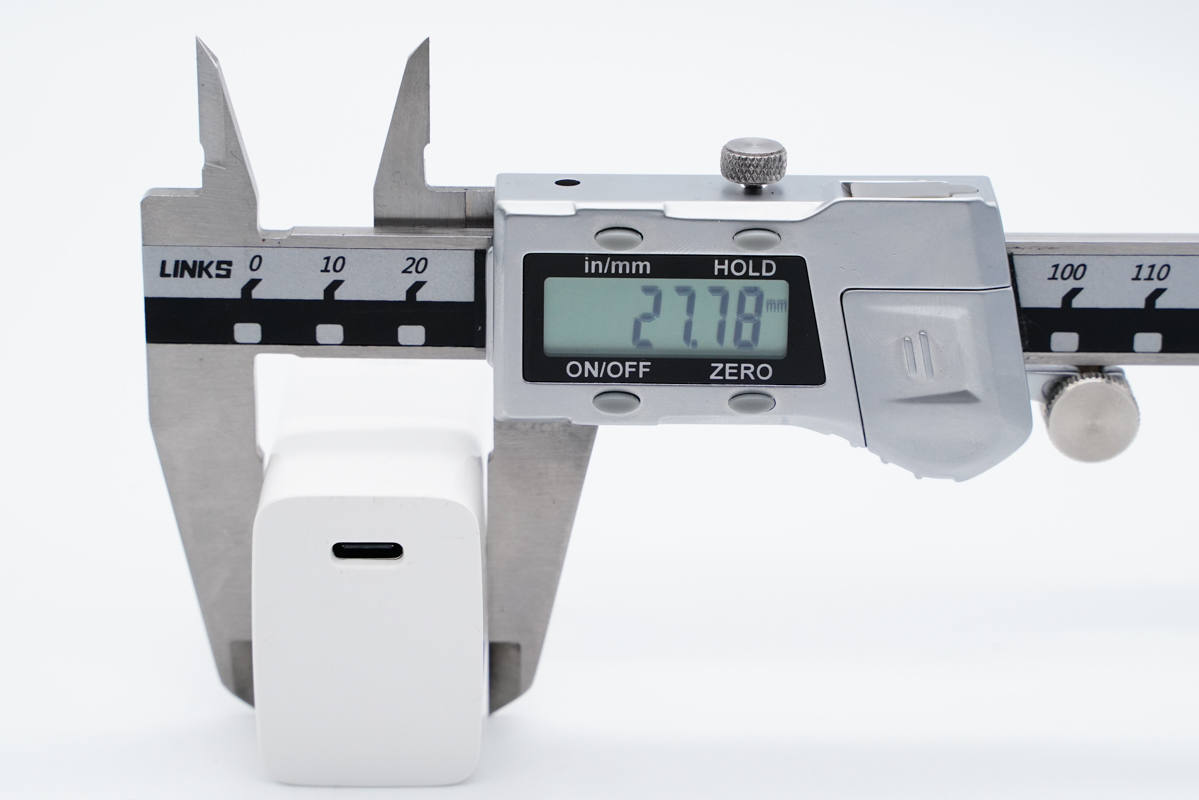

厚度為27.78mm。

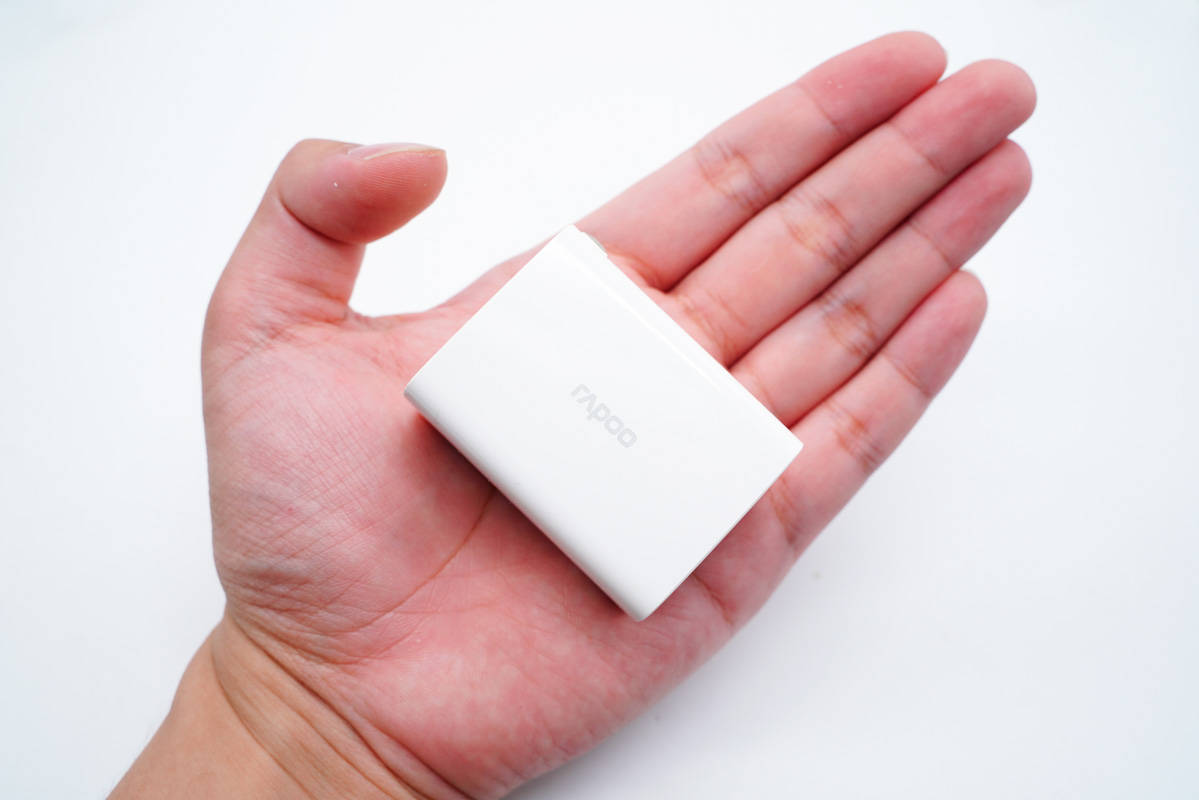

拿在手上的直觀感受。

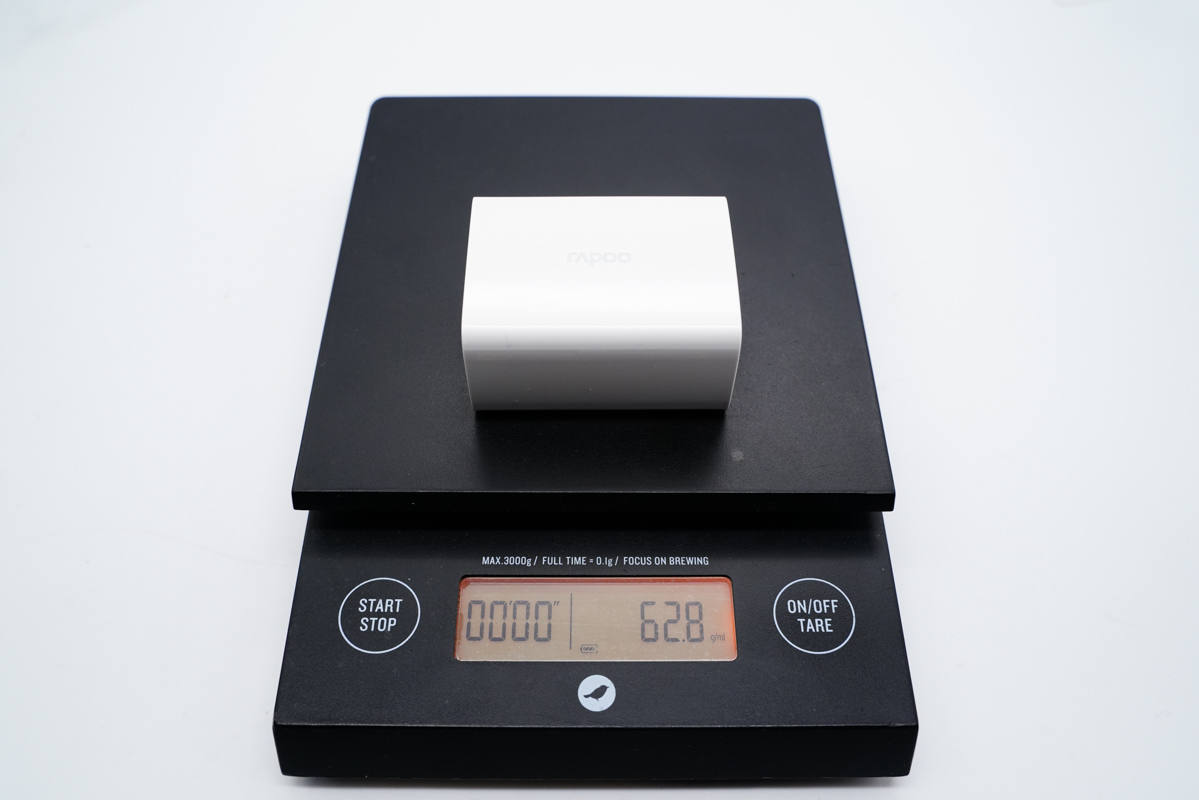

凈重約為63g。

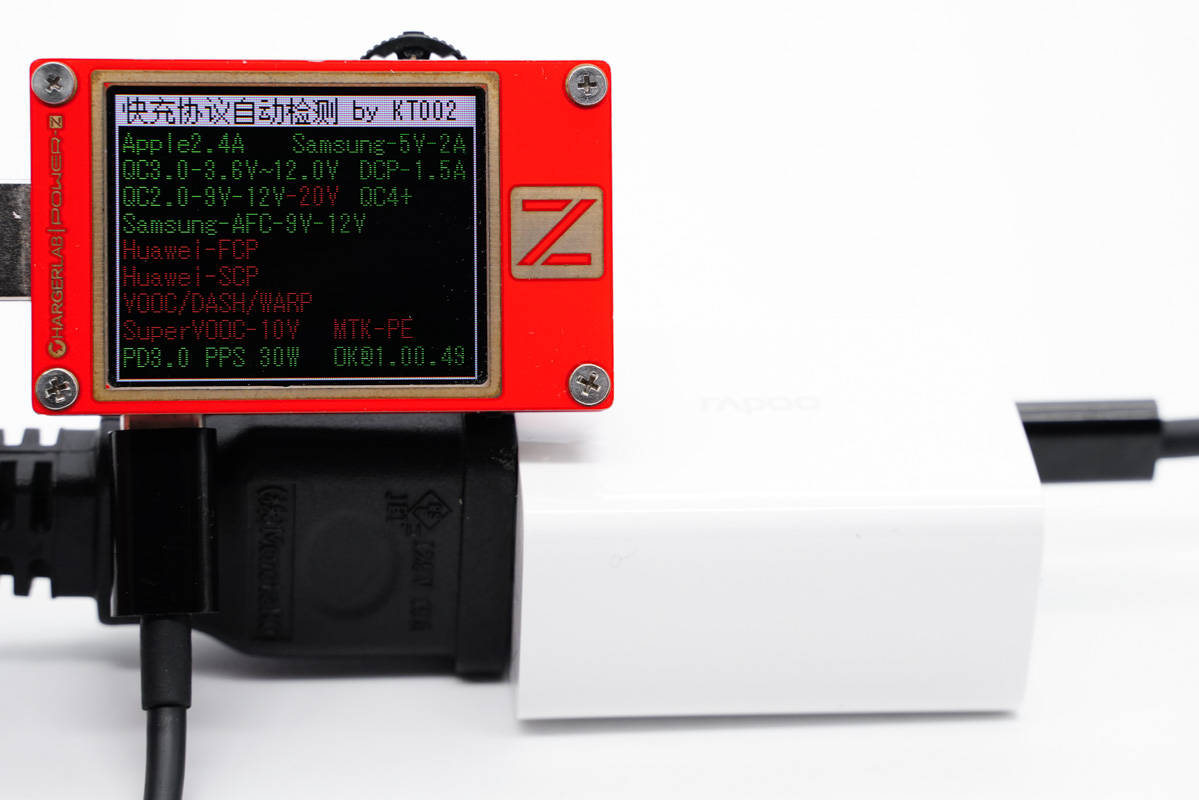

使用ChargerLAB POWER-Z KT002測得USB-C口支持Apple 2.4A、Samsung 5V2A、DCP協議，以及QC2.0/3.0、AFC、PD3.0、PPS快充協議。

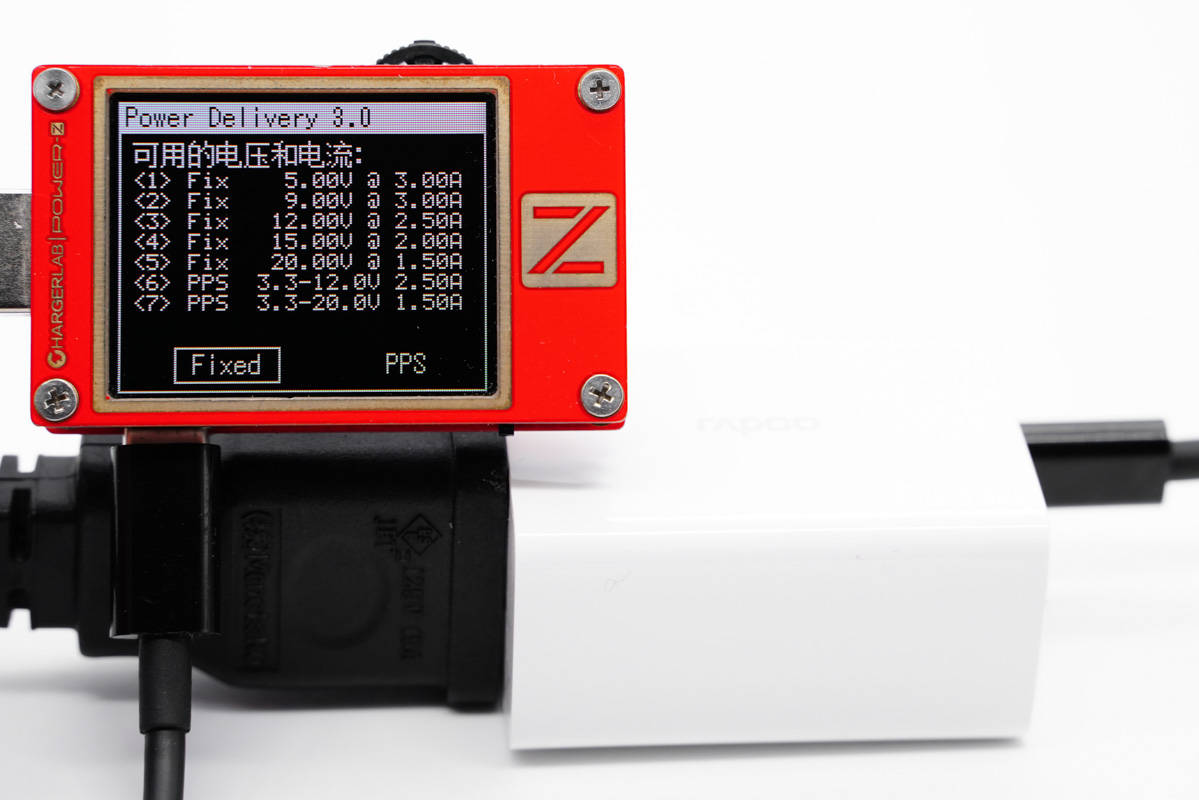

此外PDO報文顯示C口還具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A五組固定電壓檔位，以及3.3-12V2.5A和3.3-20V1.5A兩組PPS電壓檔位。

二、雷柏30W充電器拆解

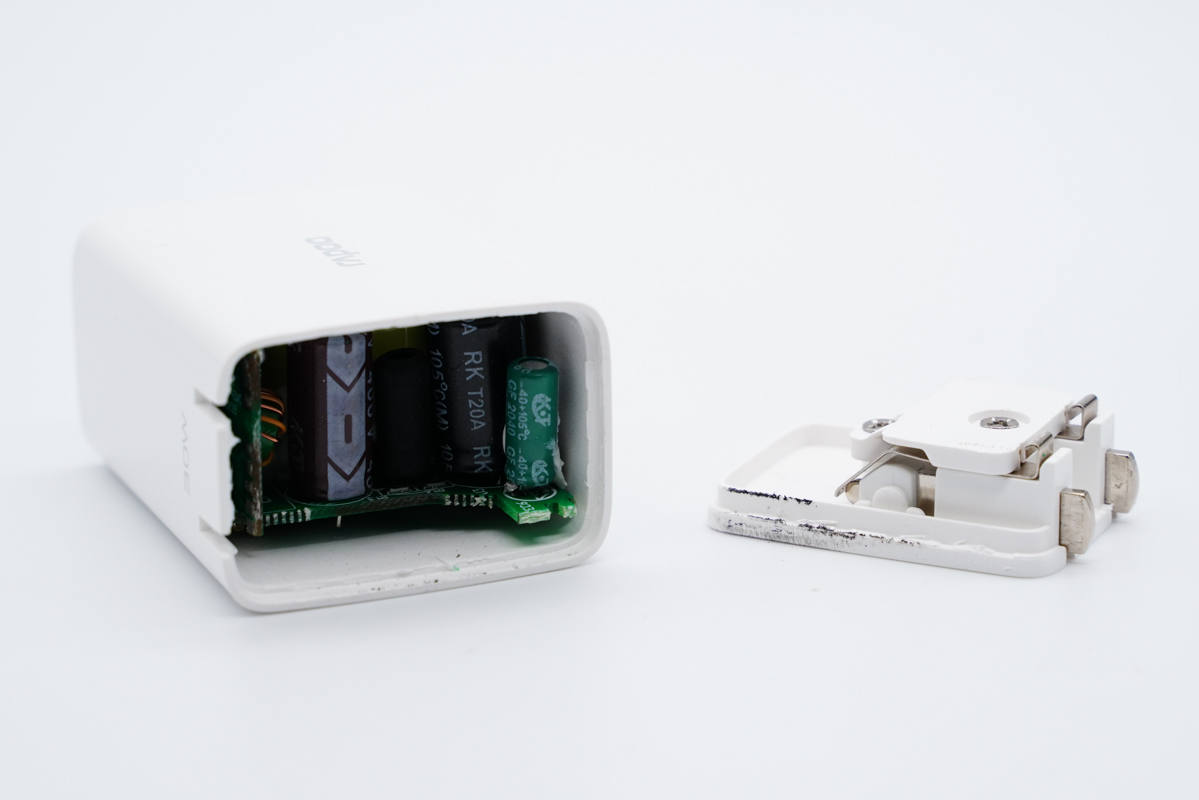

將輸入端外殼拆開，插腳使用螺絲和塑料板固定，金屬?gòu)椘佑|通電。

將PCB板取出，使用游標卡尺測得主板長度為41.69mm。

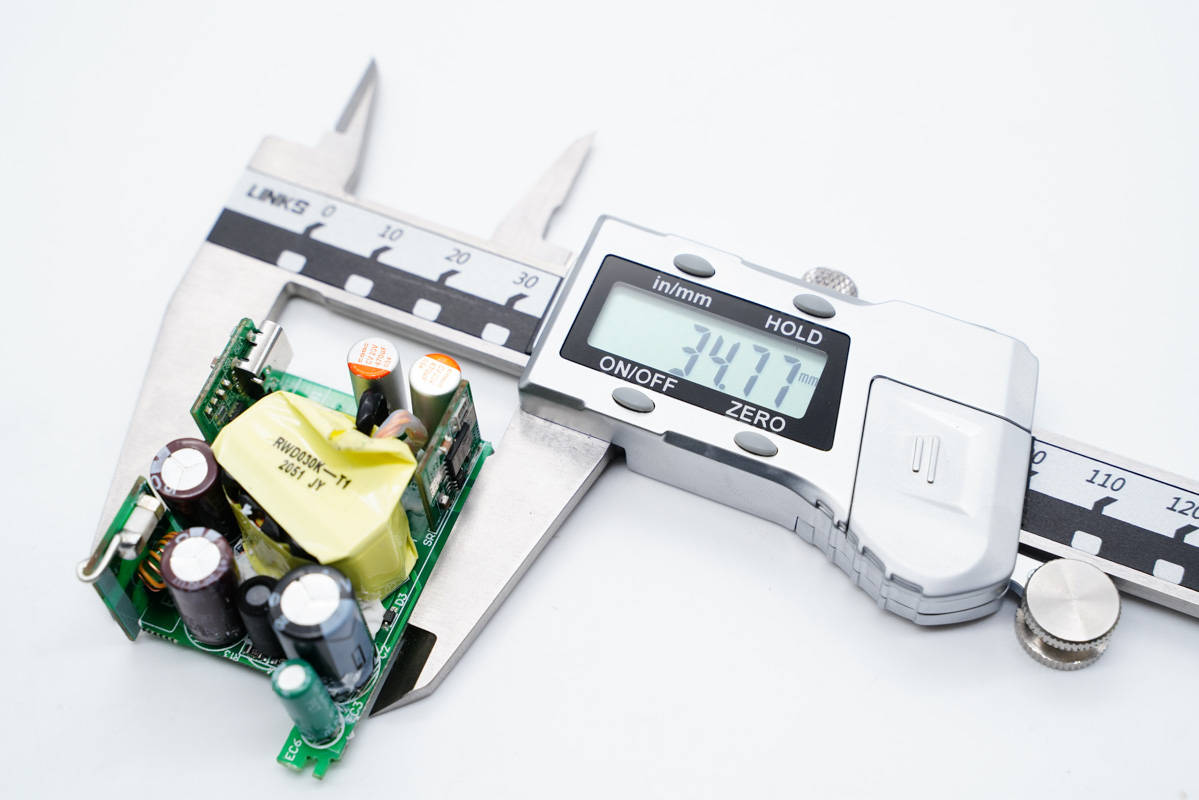

寬度為34.77mm。

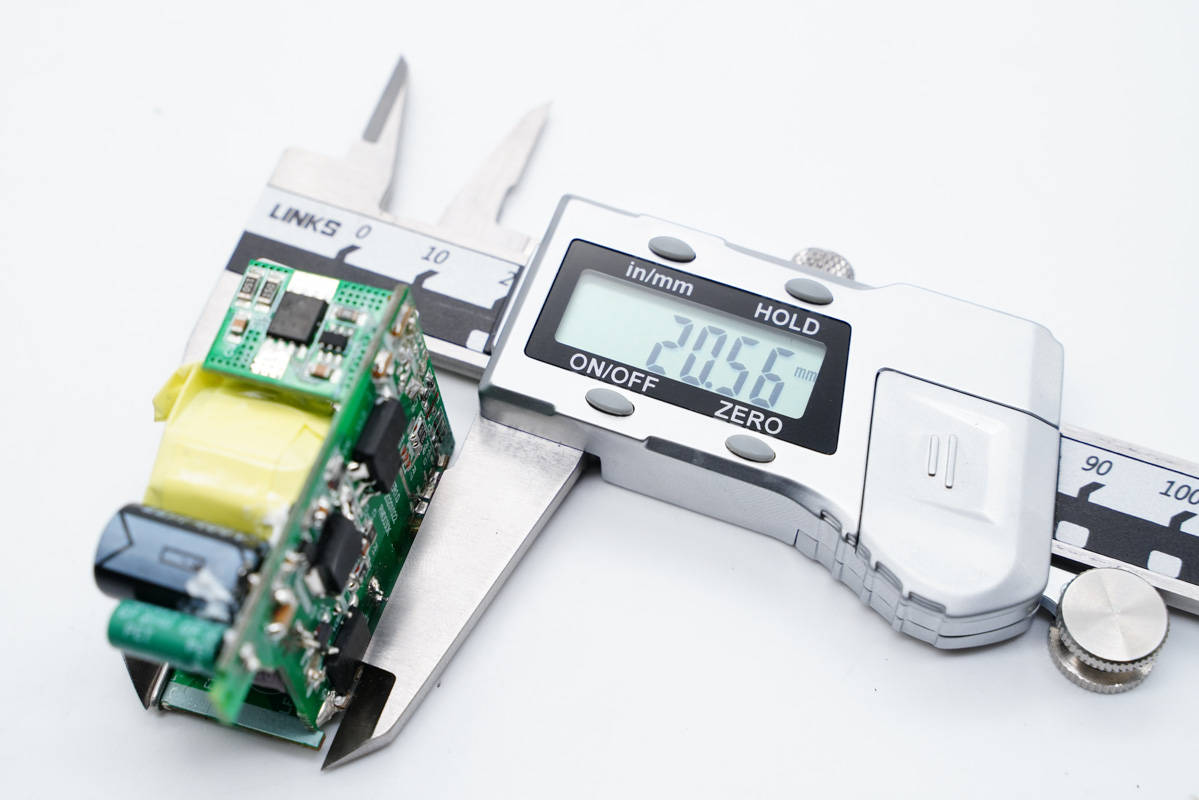

模塊厚度約為20.56mm。

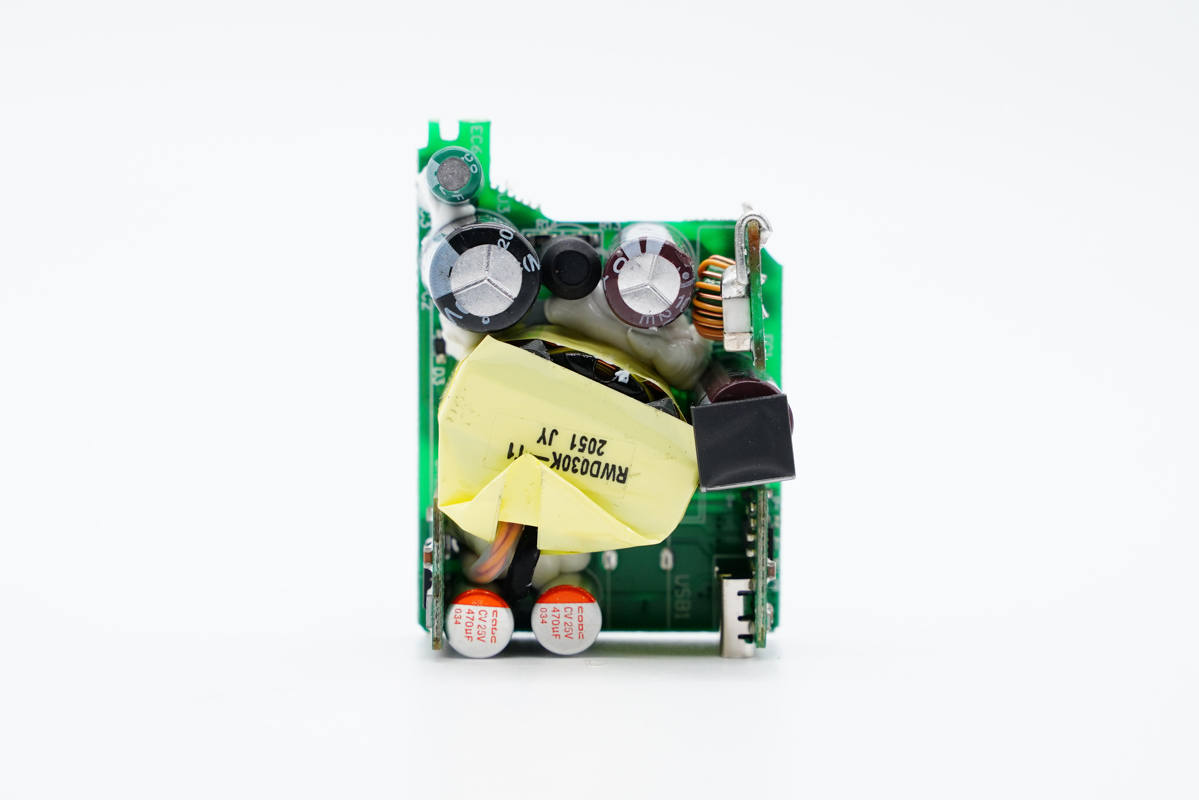

PCB板正面一覽，變壓器、電容等器件打膠處理，輸出端小板和高壓電容間有絕緣板隔離。

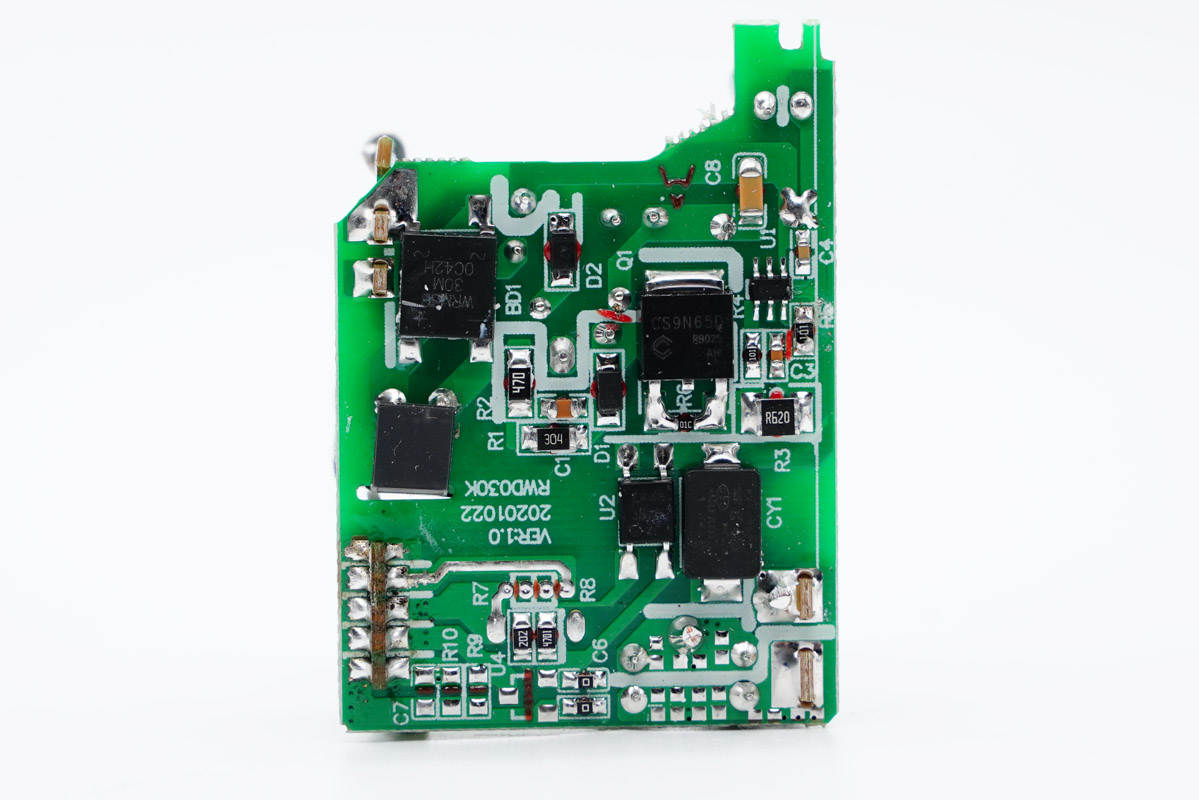

PCB板背面一覽，設有整流橋、PWM主控芯片、初級開關MOS管、光耦和貼片Y電容。

通過觀察發現，這款充電器采用開關電源寬范圍輸出，協議芯片通過光耦控制輸出電壓的經典架構。下面我們就從輸入端開始一一了解各元器件。

輸入端一覽，左側設有小板，主板上設有高壓濾波電解電容、工字電感和主控芯片供電電容。

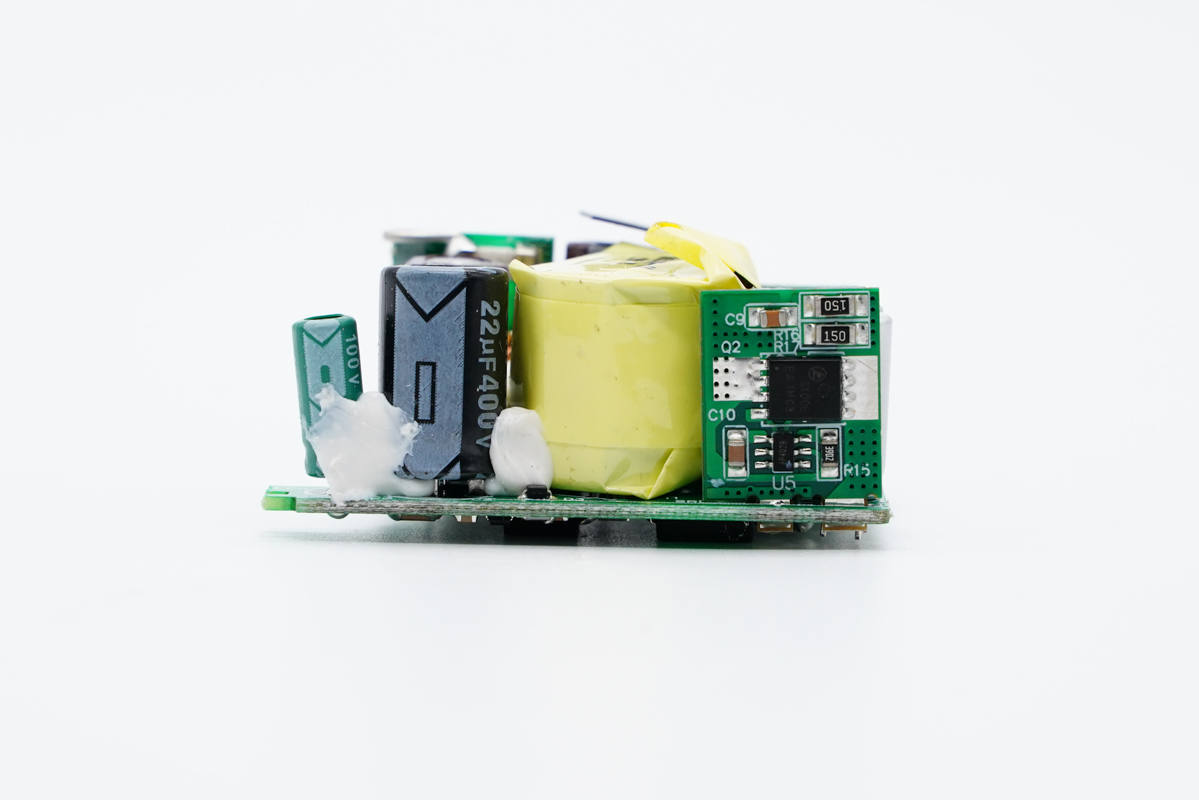

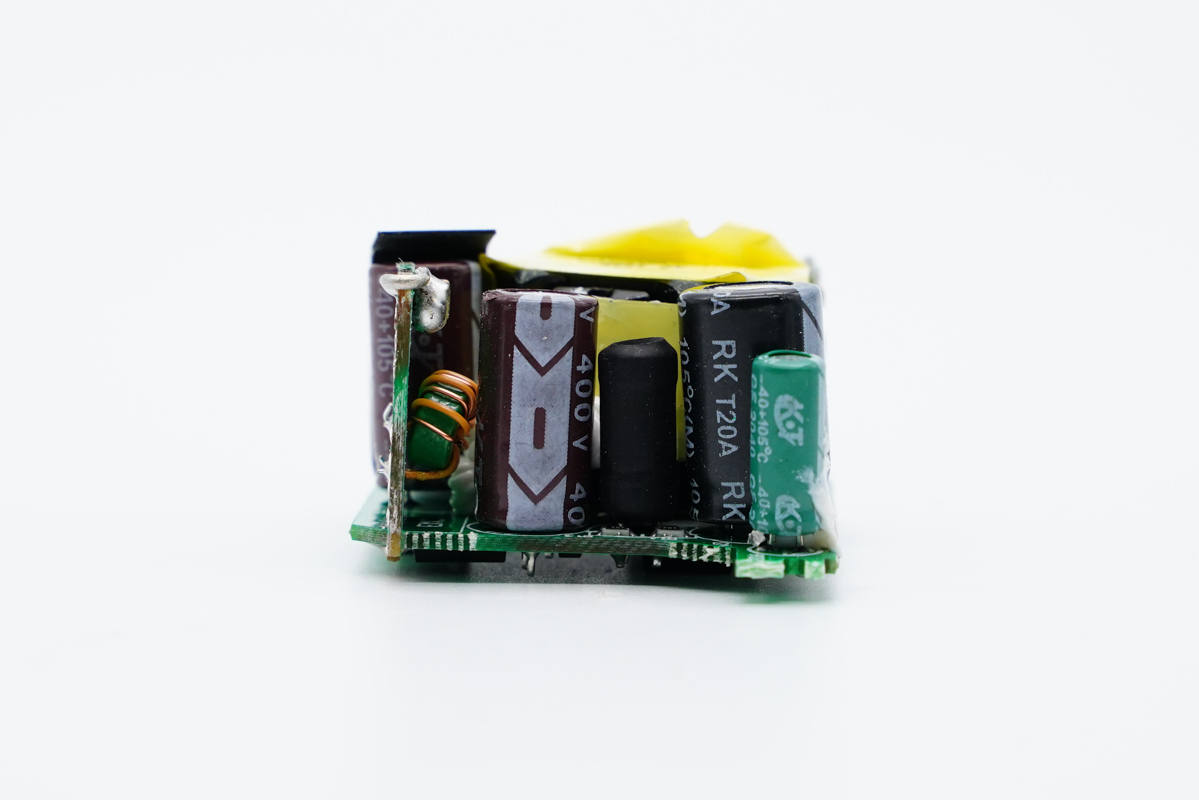

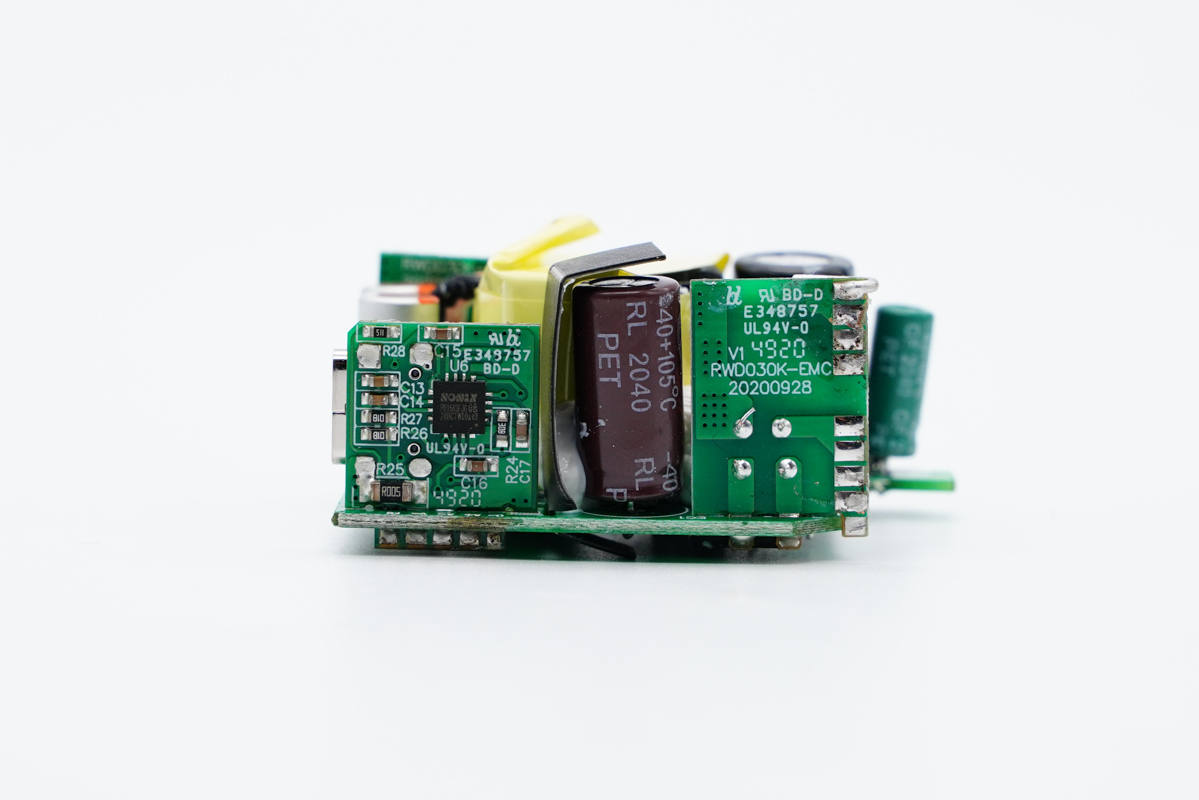

PCB板側面，兩塊小板間還有一顆高壓濾波電解電容。

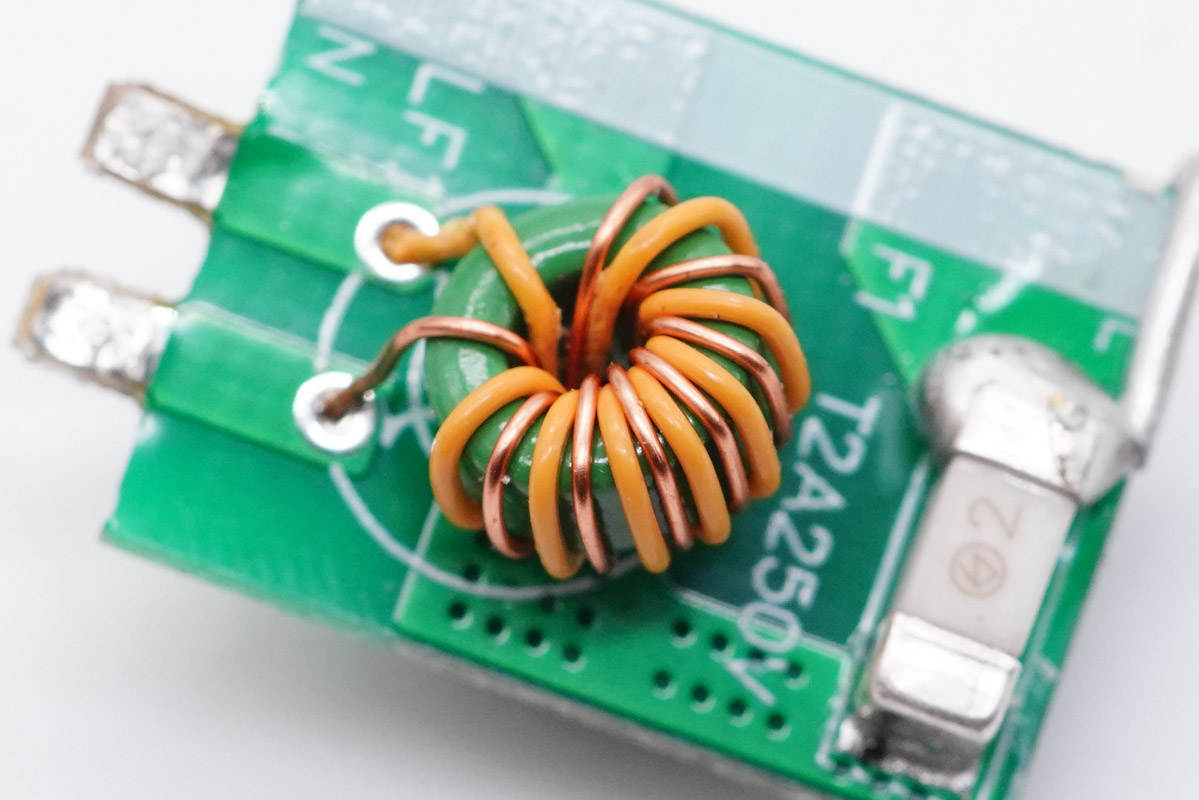

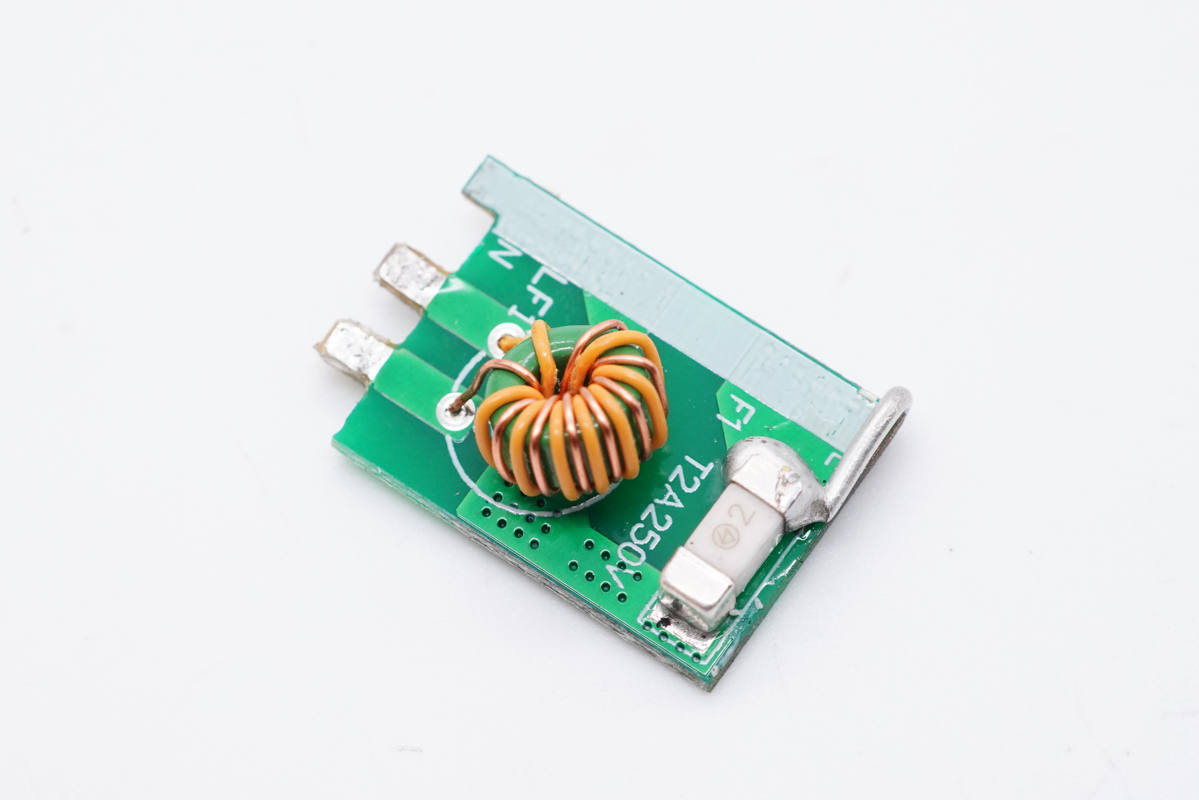

輸入端小板正面設有保險絲和共模電感。

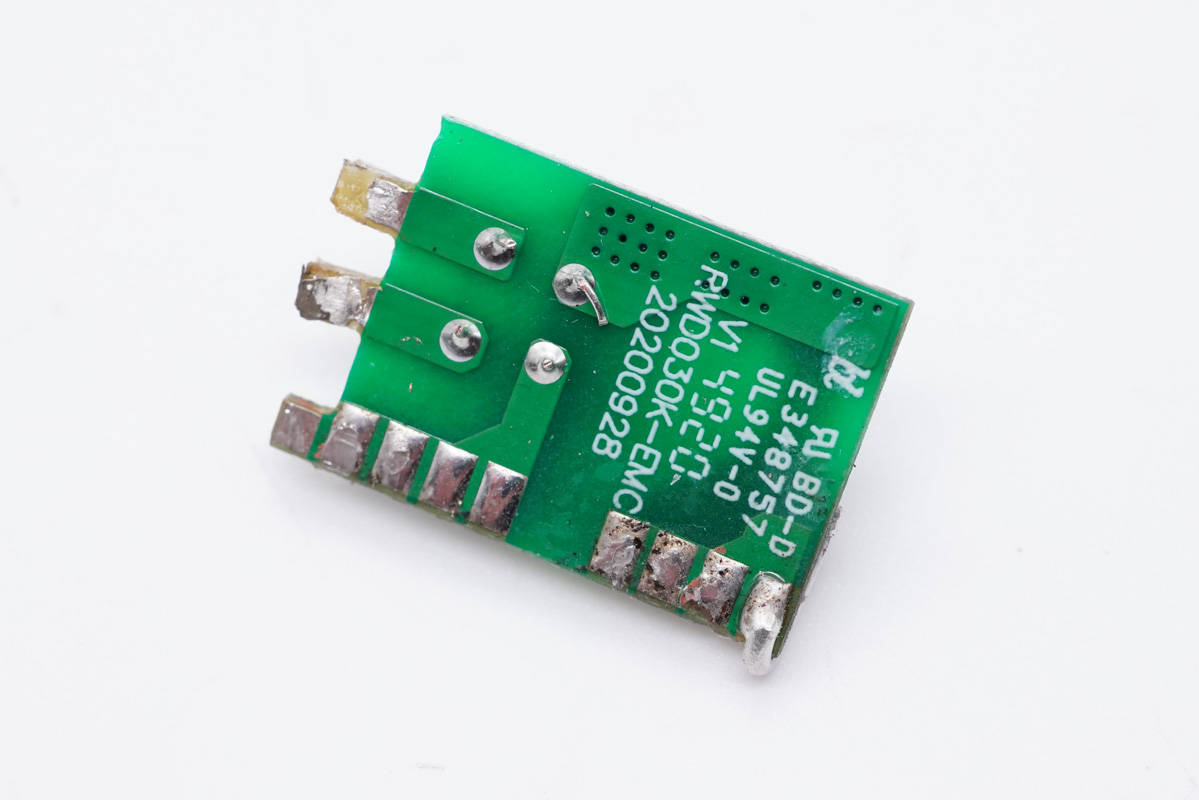

另一面沒有設元器件。

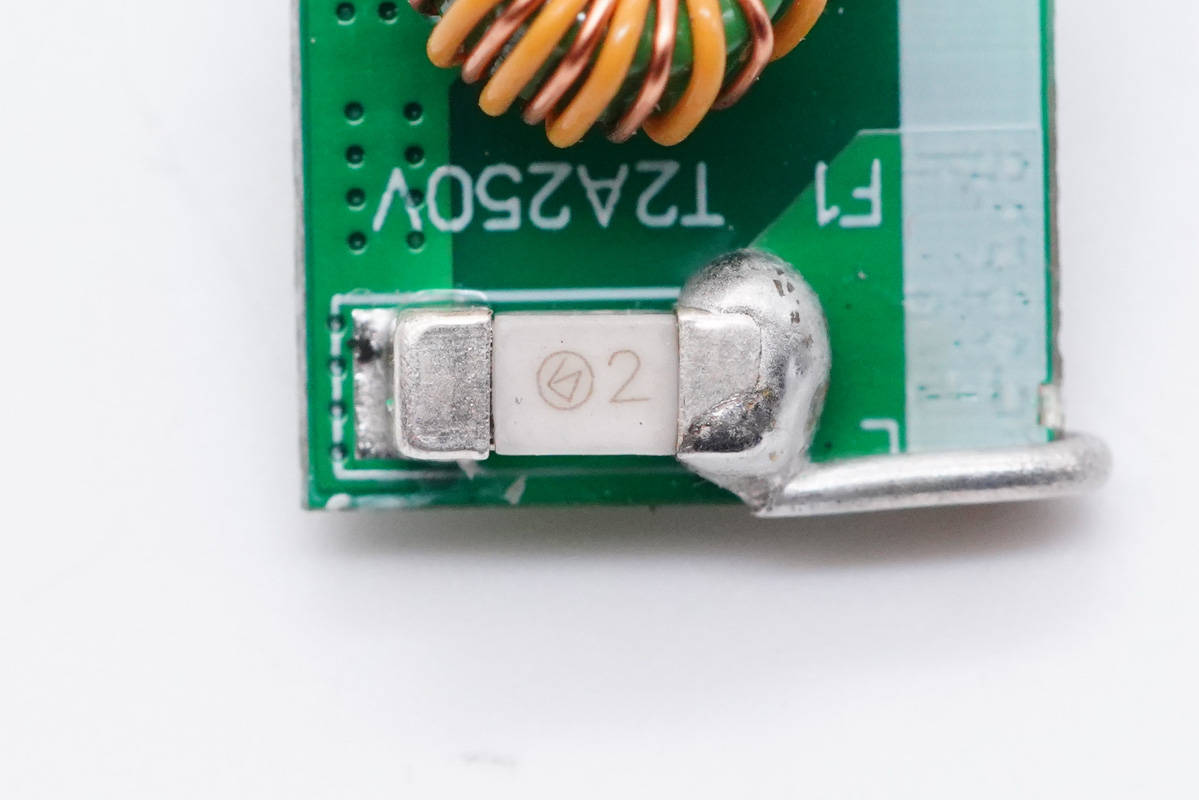

貼片保險絲額定電流2A。

共模電感雙線繞制，用于濾除EMI干擾。

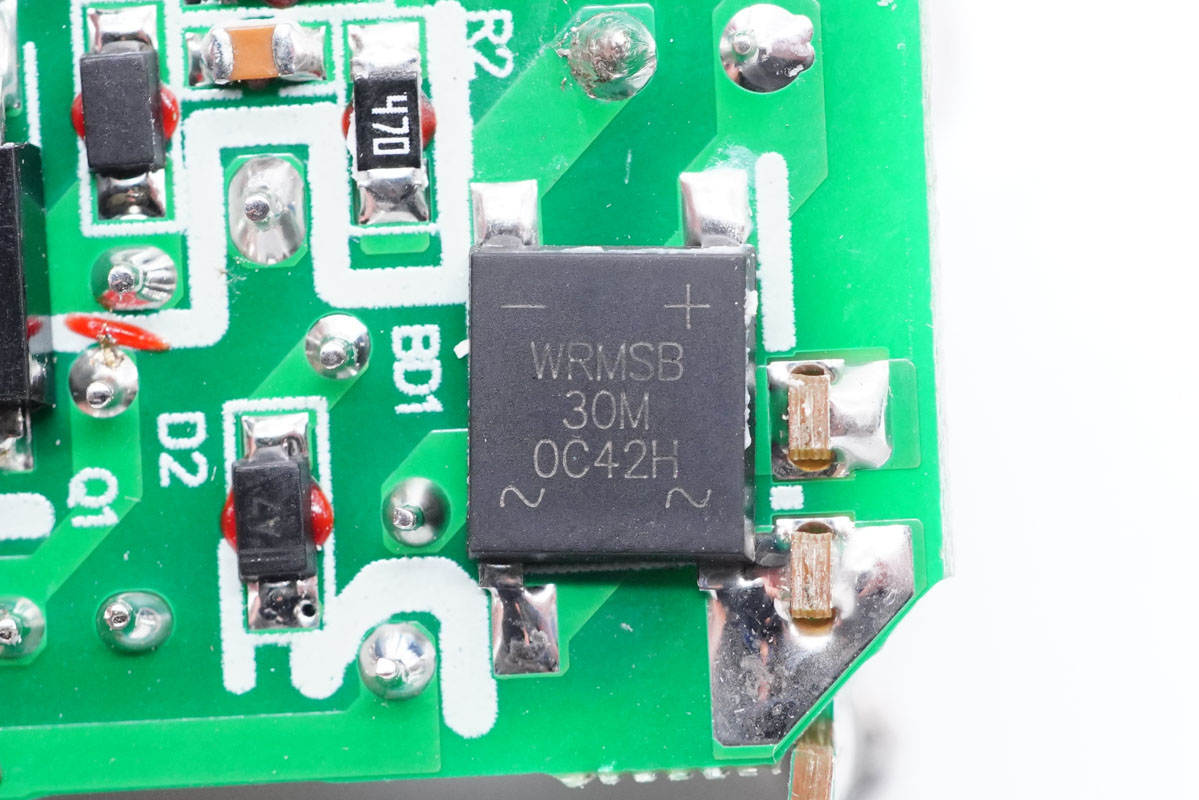

WRMSB30M整流橋來自深圳市沃爾德實業有限公司，這顆軟橋通過較軟的恢復曲線，比較平滑的關斷特性，可以降低二極管結電容達到非常少的諧波振蕩產生的效果。

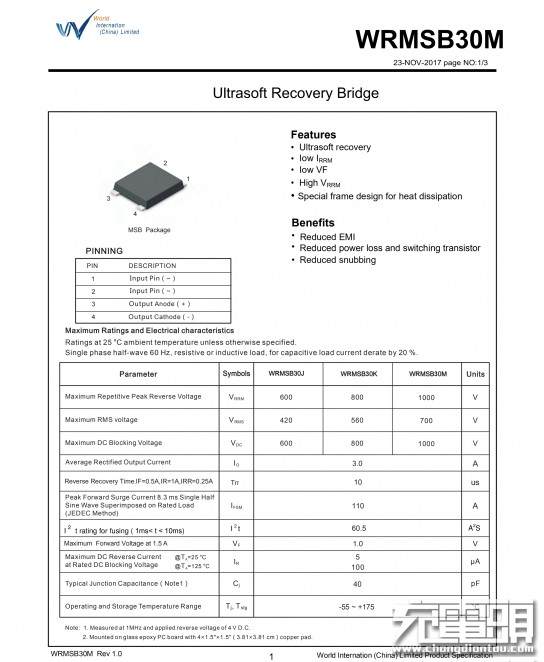

沃爾德WRMSB30M規格資料。

充電頭網拆解了解到，采用沃爾德WRMSB30M的還有品勝65W 2C1A氮化鎵快充充電器、即刻65W 2C1A氮化鎵快充充電器、摩米士65W 2C1A氮化鎵快充充電器、麥多多30W 1A1C快充充電器等產品。

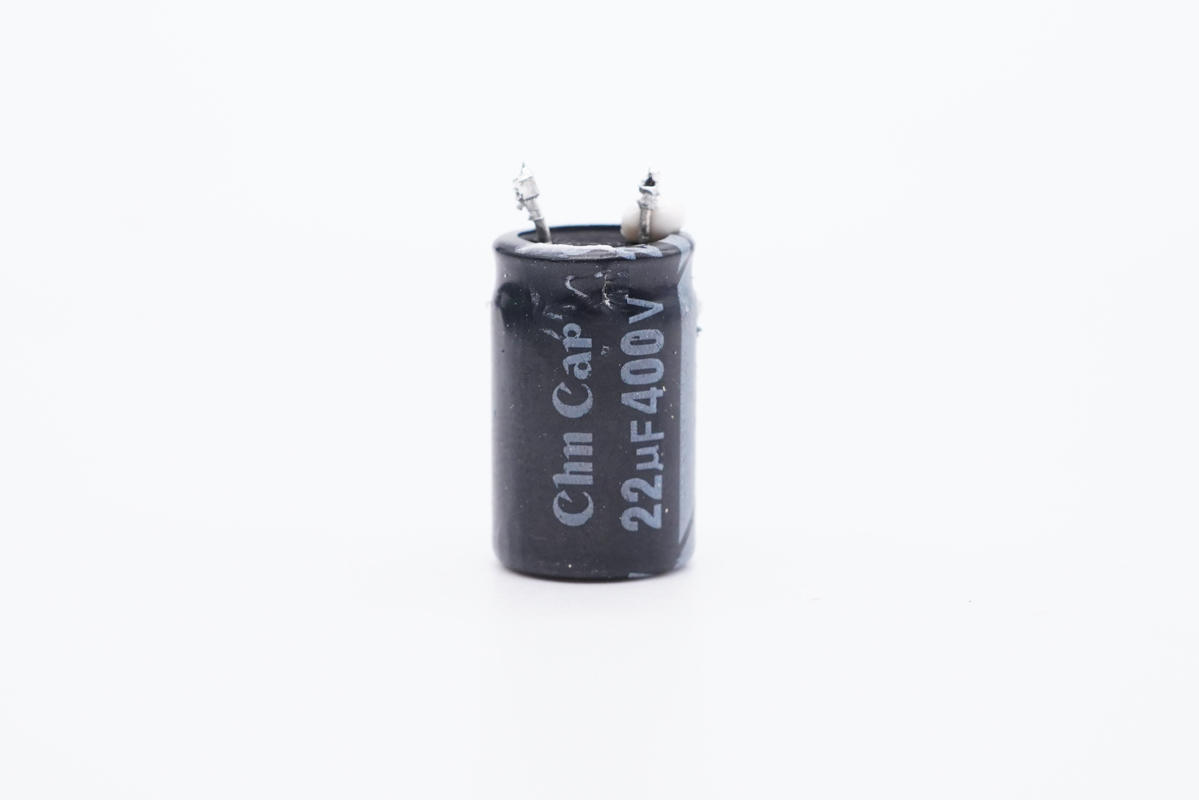

黑色高壓濾波電解電容來自深圳華容偉業電子有限公司，規格為400V 22μF。

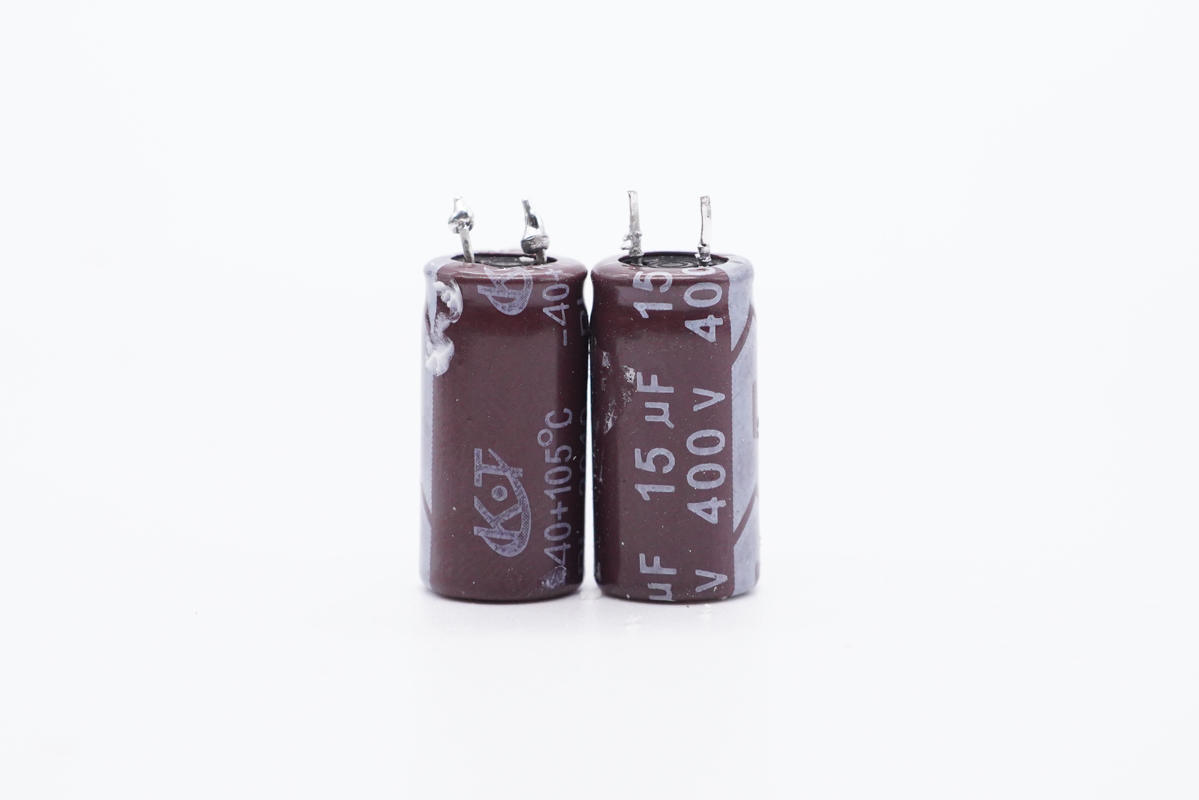

另外兩顆來自凱特，規格均為400V 15μF。

? ? ? ? ? ??

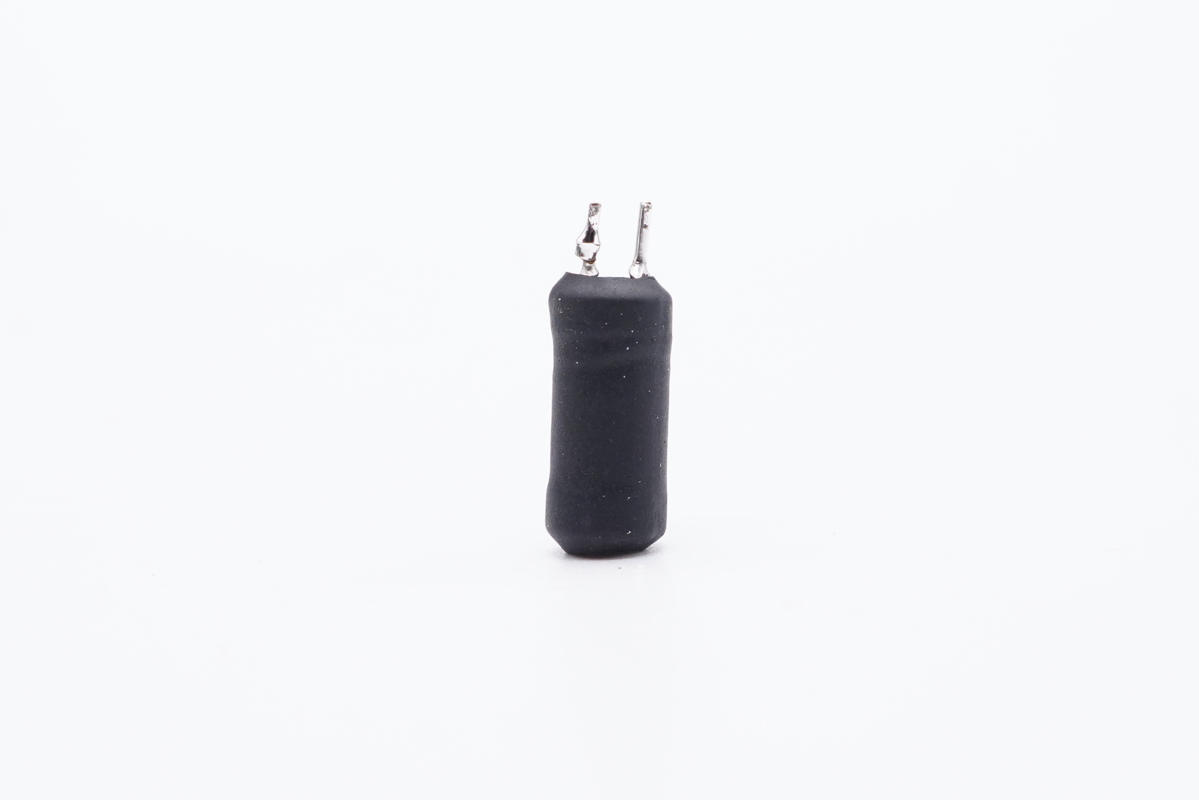

工字電感特寫，外套熱縮管。

PCB板另一側，中間放置變壓器，右側垂直焊接同步整流小板，上面設有同步整流控制器和整流管。

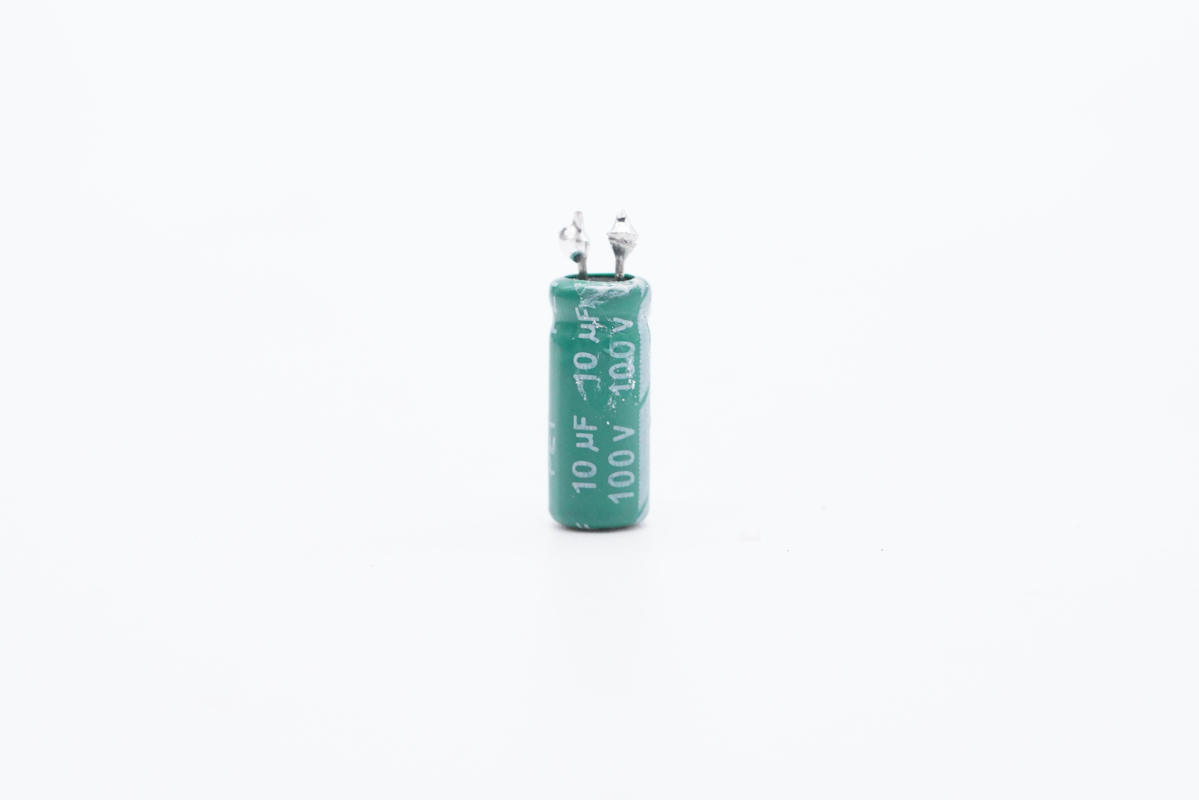

主控芯片供電電容規格為100V 10μF。

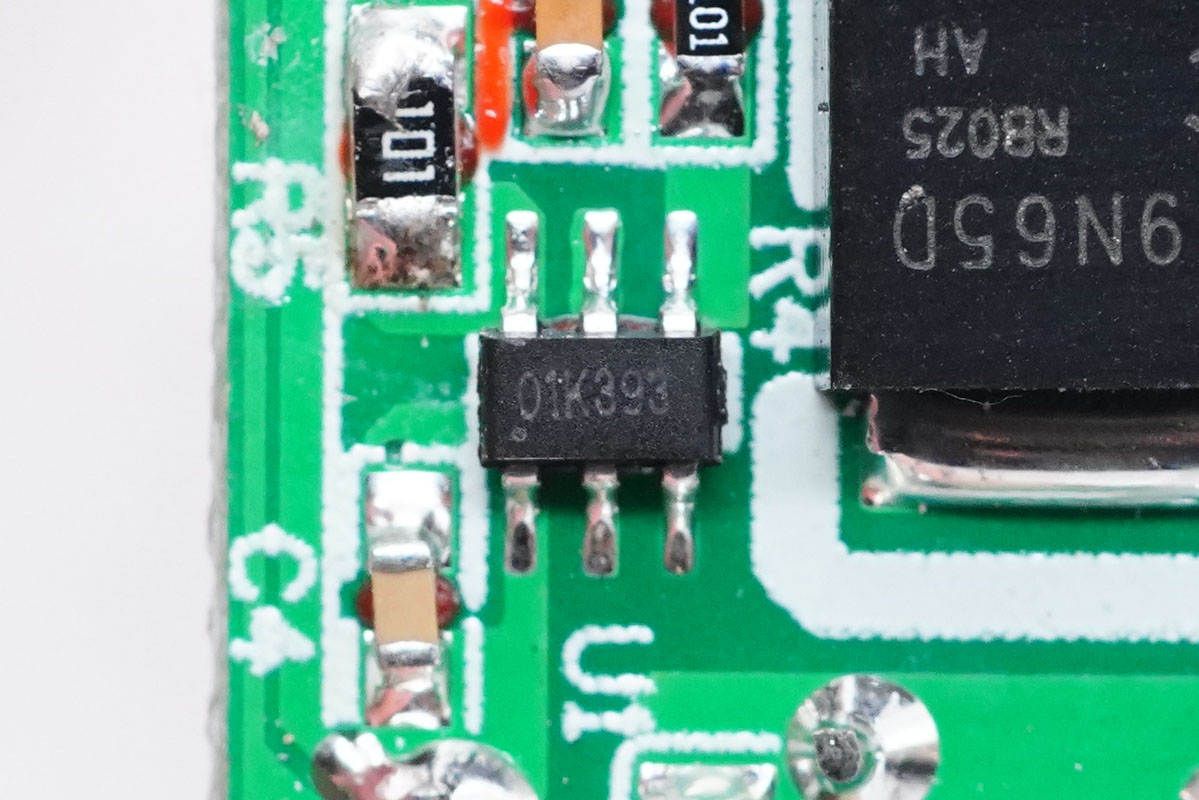

PWM主控芯片特寫，絲印01K393。

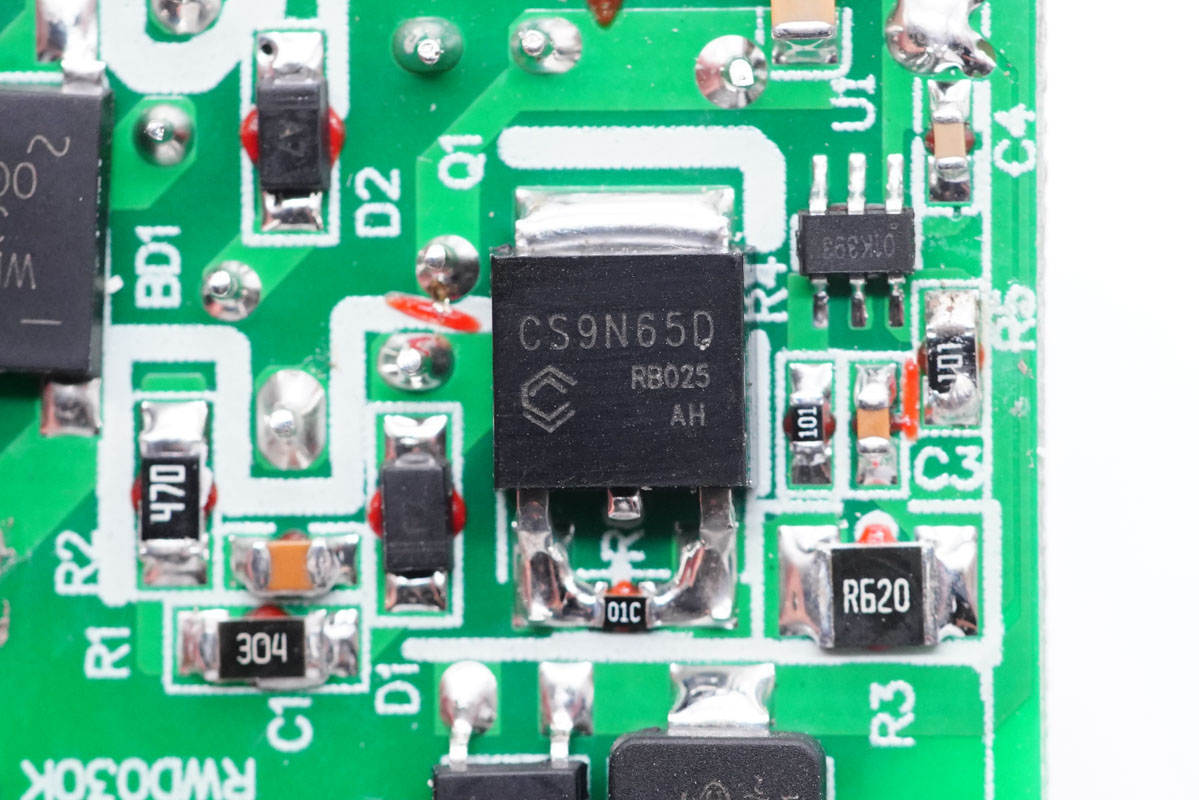

初級開關MOS管特寫，絲印CS9N65D。

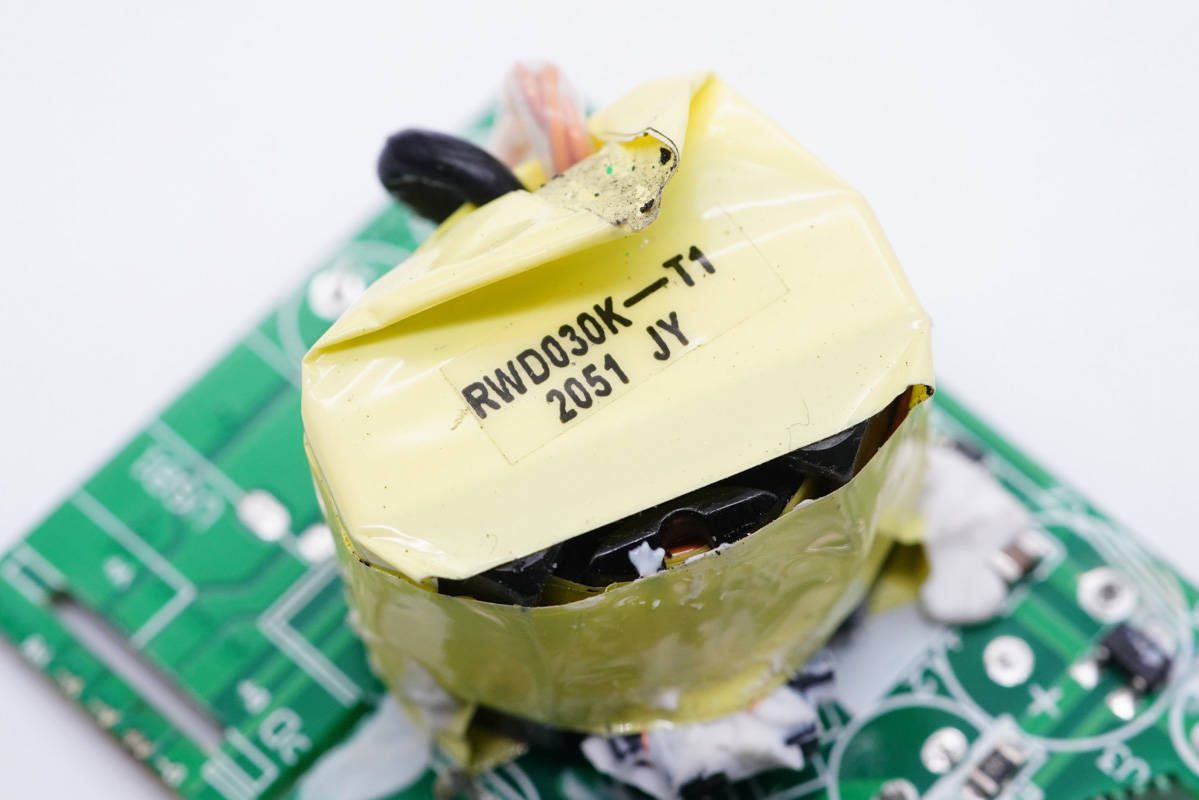

變壓器特寫，使用絕緣膠帶纏繞，頂部貼有信息標簽。

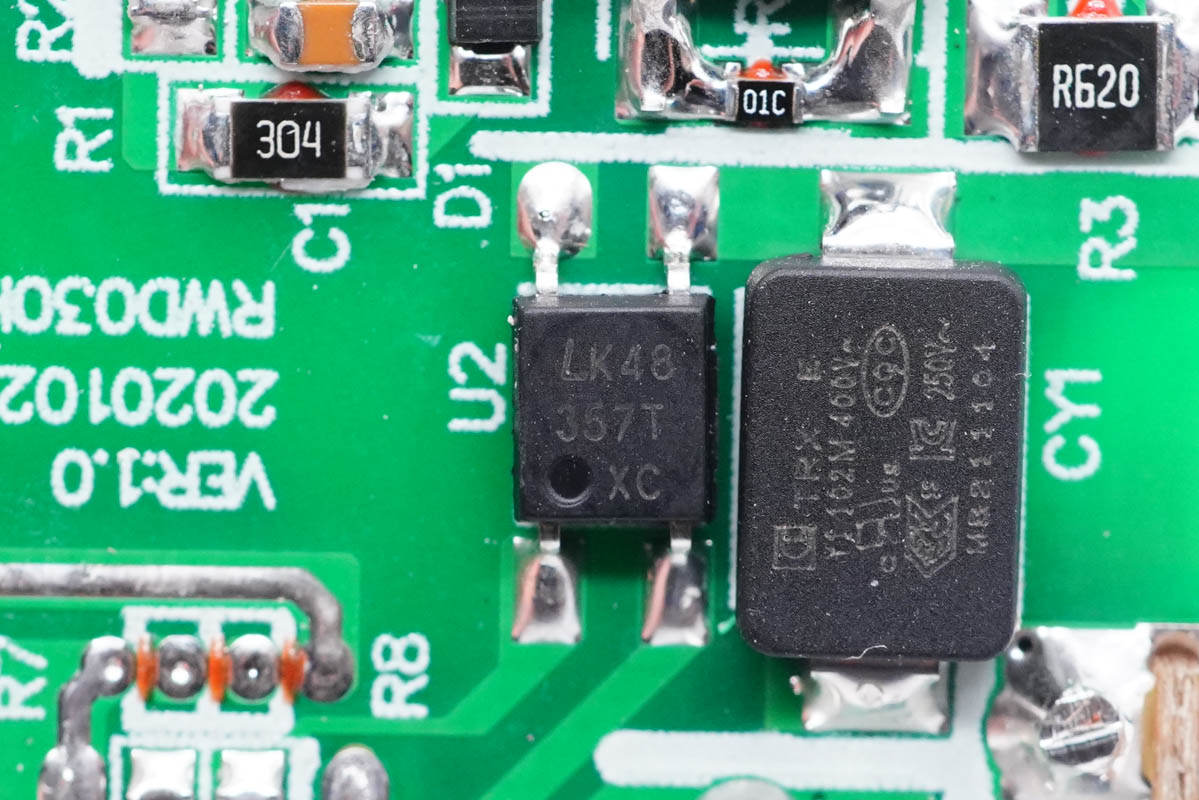

357T光耦，用于初級次級通信，反饋調節輸出電壓。

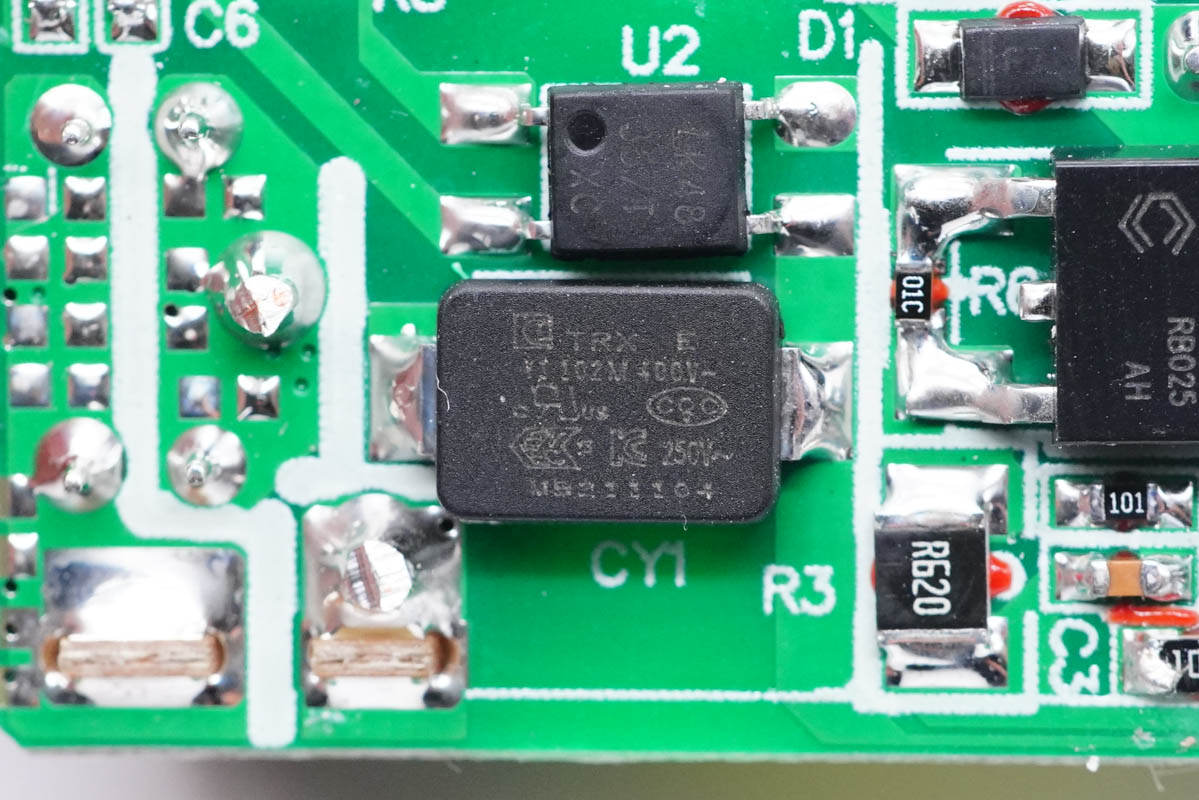

貼片Y電容來自四川特銳祥科技股份有限公司，具有體積小、重量輕等特色，非常適合應用于氮化鎵快充這類高密度電源產品中。

特銳祥專注于被動元器件的研發、生產及銷售，注冊資本1億元。旗下有自主電容品牌兩類：SMD TRX及DIP TY電容器，TRX將致力于陶瓷材料的研究，以拓展更多品類的應用，為客戶提供更多的解決方案。

充電頭網了解到，特銳祥貼片Y電容除了被羽博65W 1A1C氮化鎵充電器、mophie 65W 1A1C氮化鎵快充、麥多多100W氮化鎵、OPPO 65W超級閃充氮化鎵充電器、聯想90W氮化鎵快充等數十款大功率充電器使用外，還應用于REMAX、海陸通、第一衛、貝爾金等品牌的迷你快充上，性能獲得客戶一致認可。

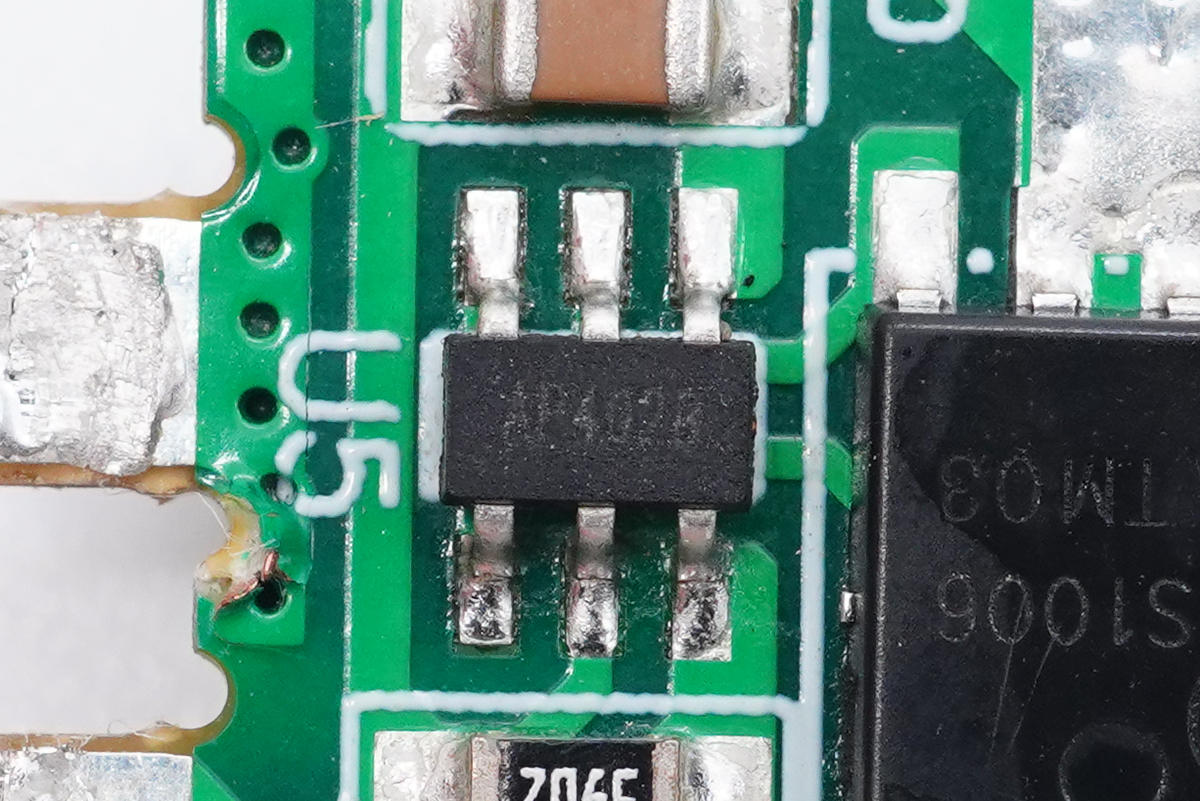

次級同步整流控制器采用成都矽力科技有限公司（APD-SEMI）的AP402B，耐壓120V，芯片自供電，無需附加繞組。其支持CCM/DCM/QR三種模式工作；支持PD3.0，PPS，QC3.0，QC4.0，QC4.0+各種快充模式輸出；支持正端接法和負端接法，外圍只有一個0.1uF電容。該控制器可以完全替換美國MPS的MP6908。

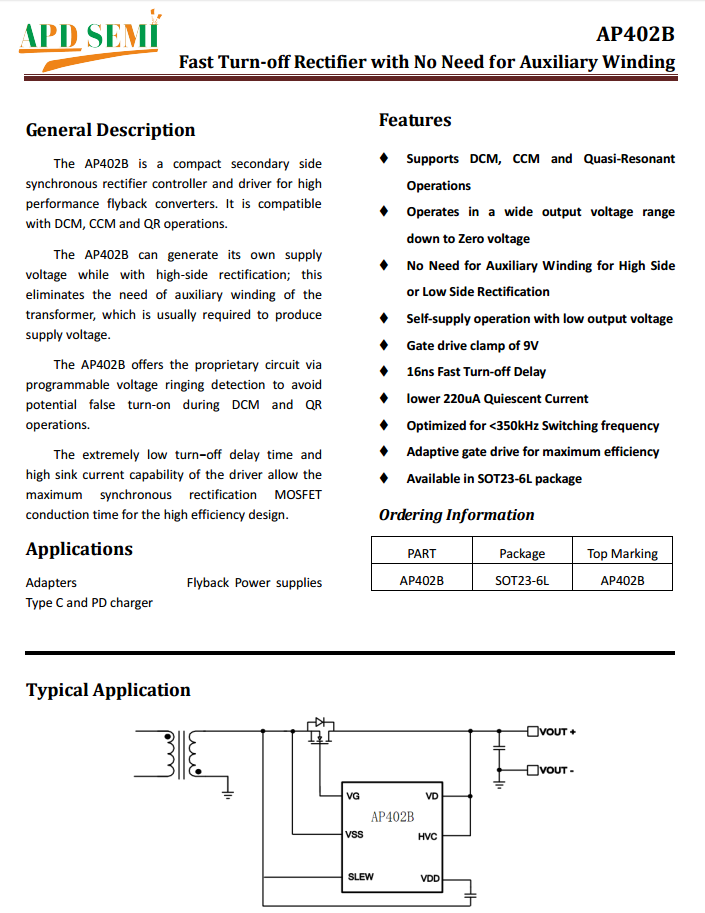

矽力AP402B資料信息。

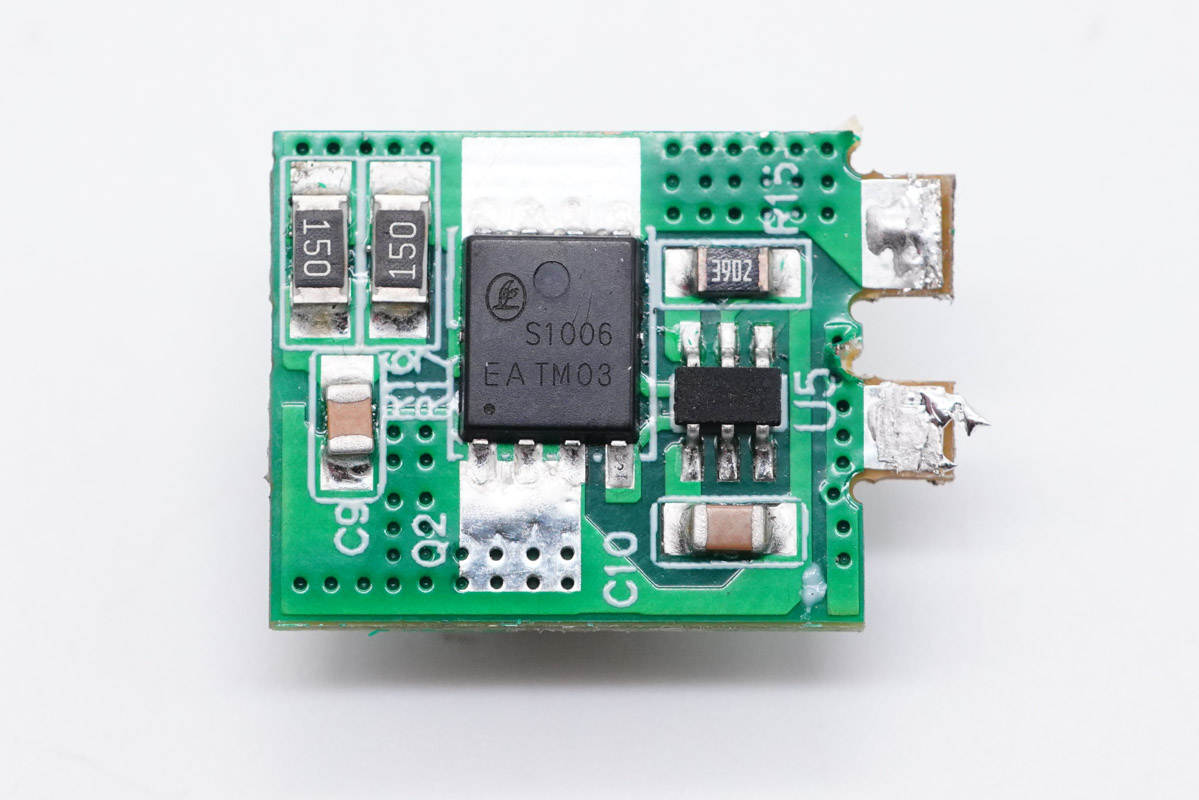

同步整流管特寫，絲印S1006。

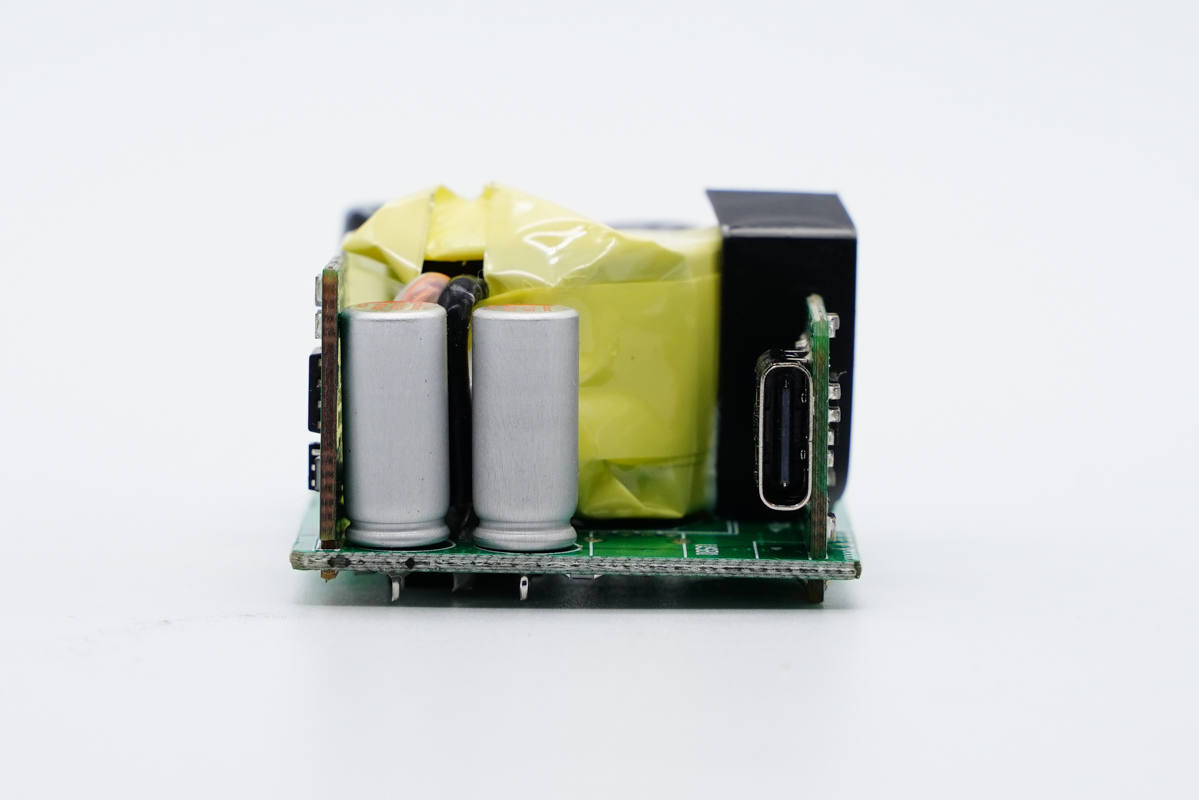

輸出端一覽，同步整流小板右邊是兩顆濾波固態電容，USB-C母座使用協議小板垂直焊接。

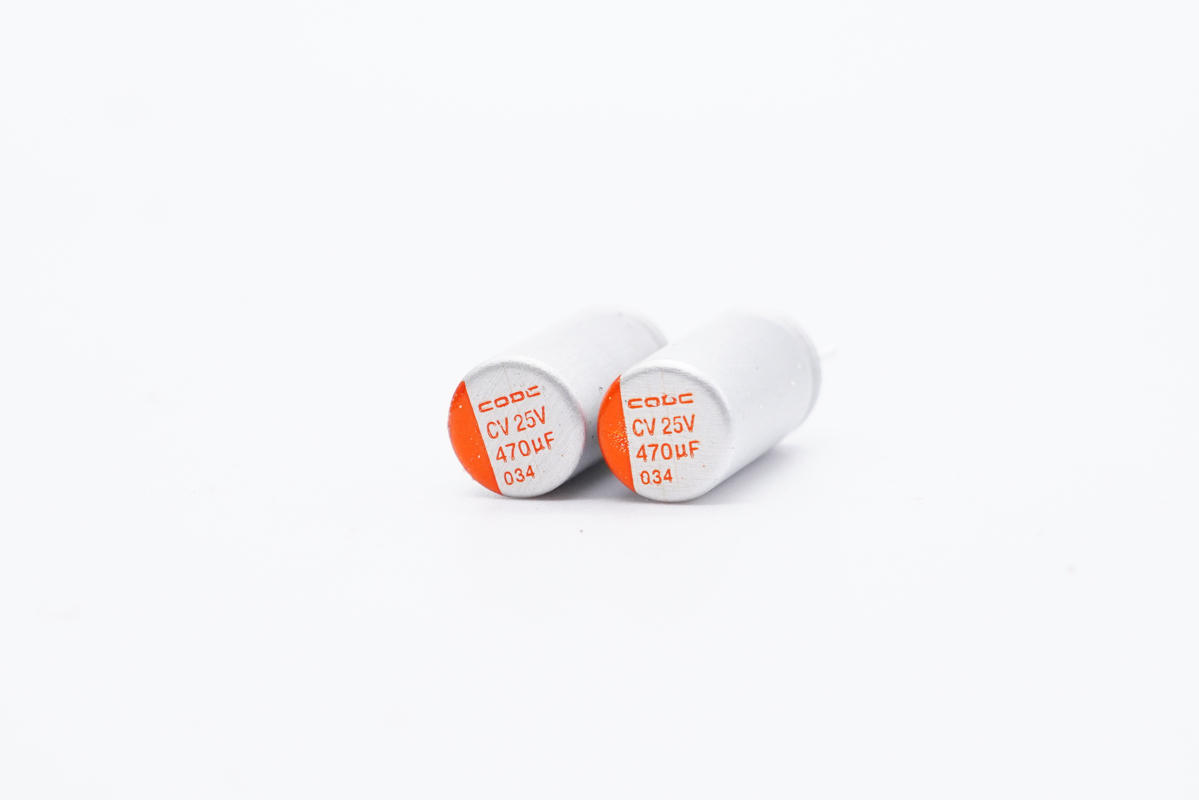

兩顆輸出濾波固態電容也是來自華容偉業，規格都是25V 470μF。

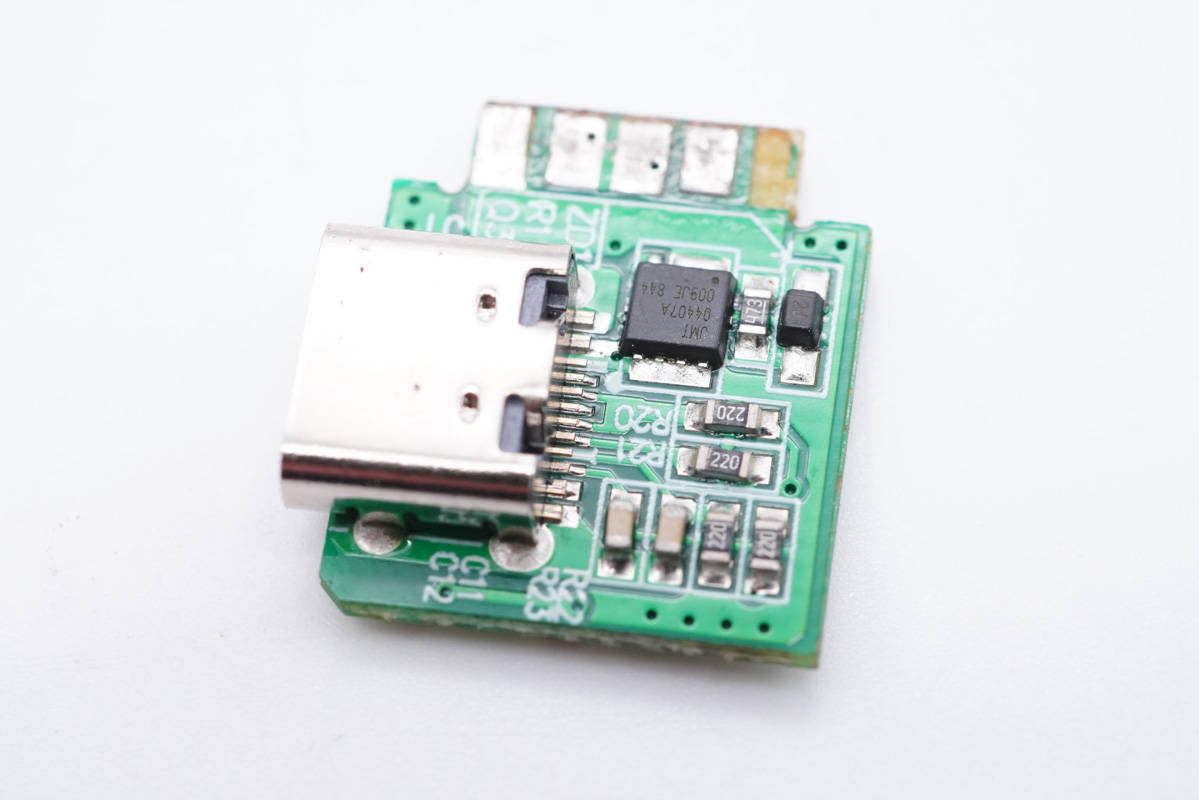

協議小板正面設有USB母座和輸出VBUS開關管。

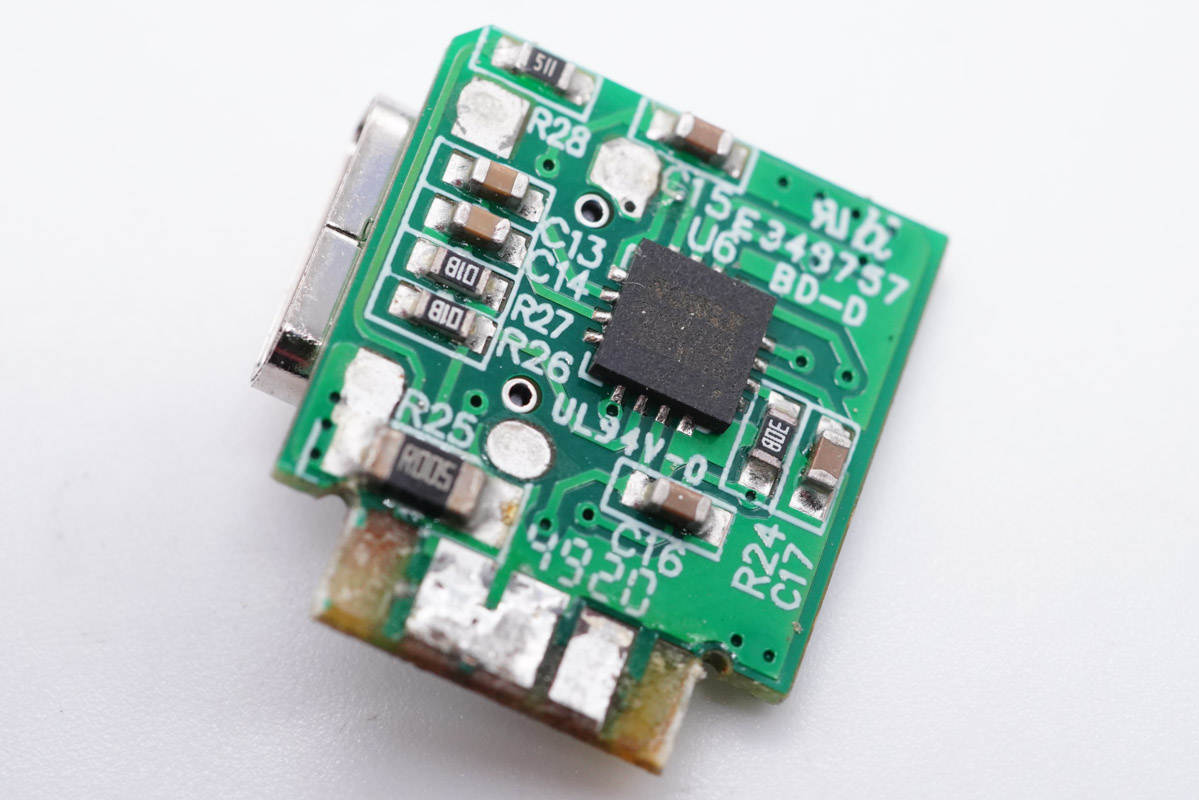

另一面設有協議芯片和電流檢測電阻。

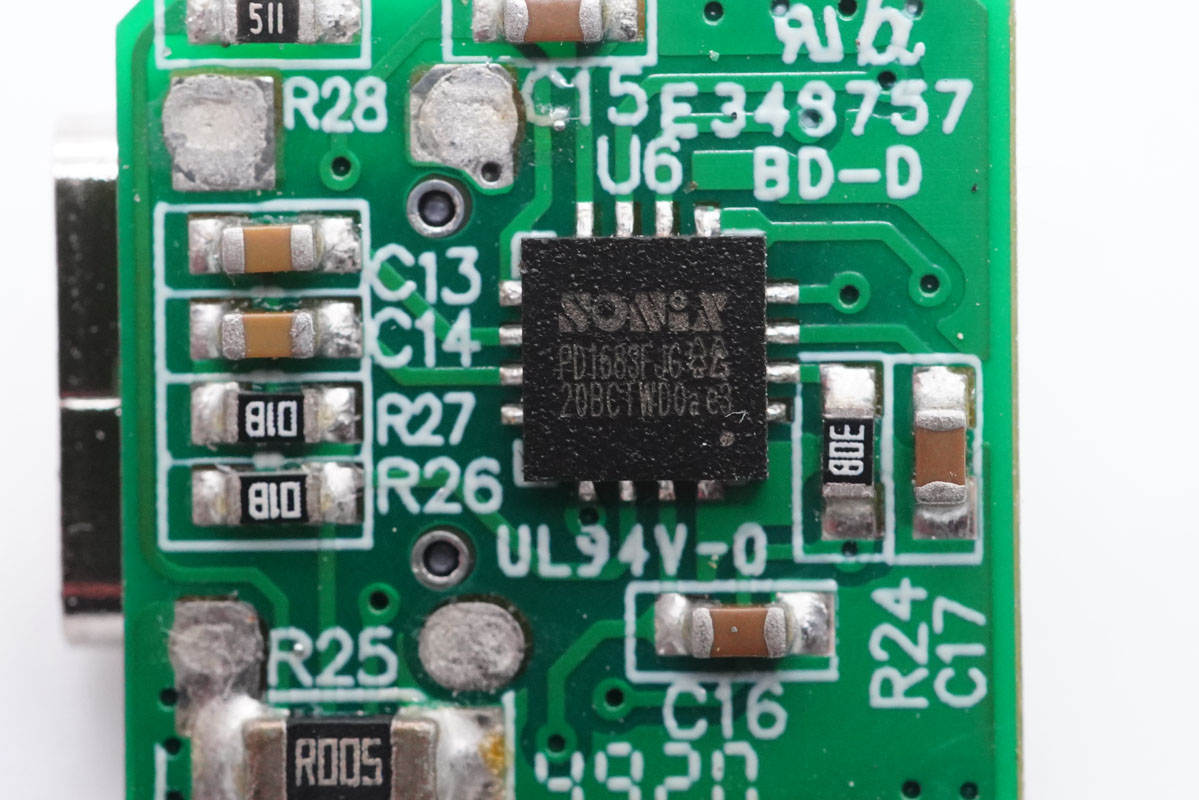

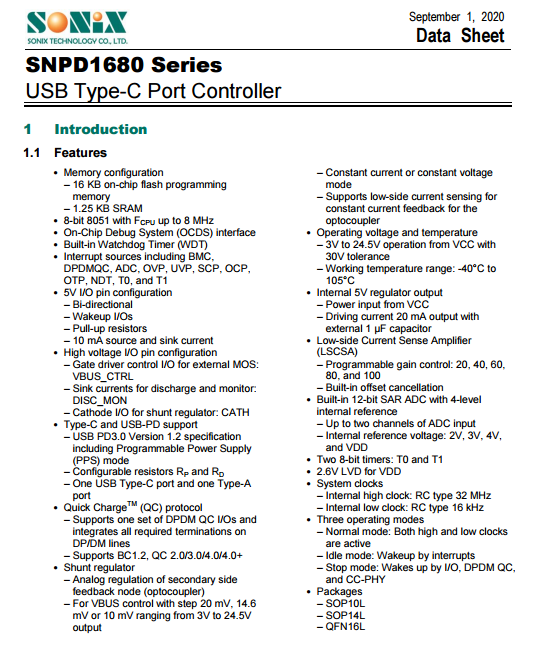

協議芯片采用松翰SNPD1683，這是一顆高度集成的USB Type-C端口控制器，符合最新的USB Type-C和PD標準。充電頭網了解到，SNPD1683正式獲得了高通QC5認證，成為業界為數不多的QC5快充認證協議芯片。

SNPD1683采用SONiX專有的8051技術，內部為8位的8051處理器、與16 KB閃存存儲器，完整的Type-C USB-PD收發器，內置5V穩壓電路。D+/D-通訊支持QC和私有協議。支持光耦反饋輸出電壓，支持10mV精度調節輸出電壓，支持低端電流采樣，支持NMOS/PMOS輸出控制，內置放電管。

松翰SNPD1683支持3到24.5V工作電壓，最高耐壓30V，支持-40到105℃工作溫度。SNPD1683支持可編程的保護功能，支持過壓/欠壓保護，支持過流保護，過熱保護，CC1/CC2/D+/D-均具備過壓保護。采用QFN4*4-16封裝。

輸出VBUS開關管采用捷捷微JMTQ4407A，PMOS管，耐壓30V，PDFN3.3x3.3-8L。

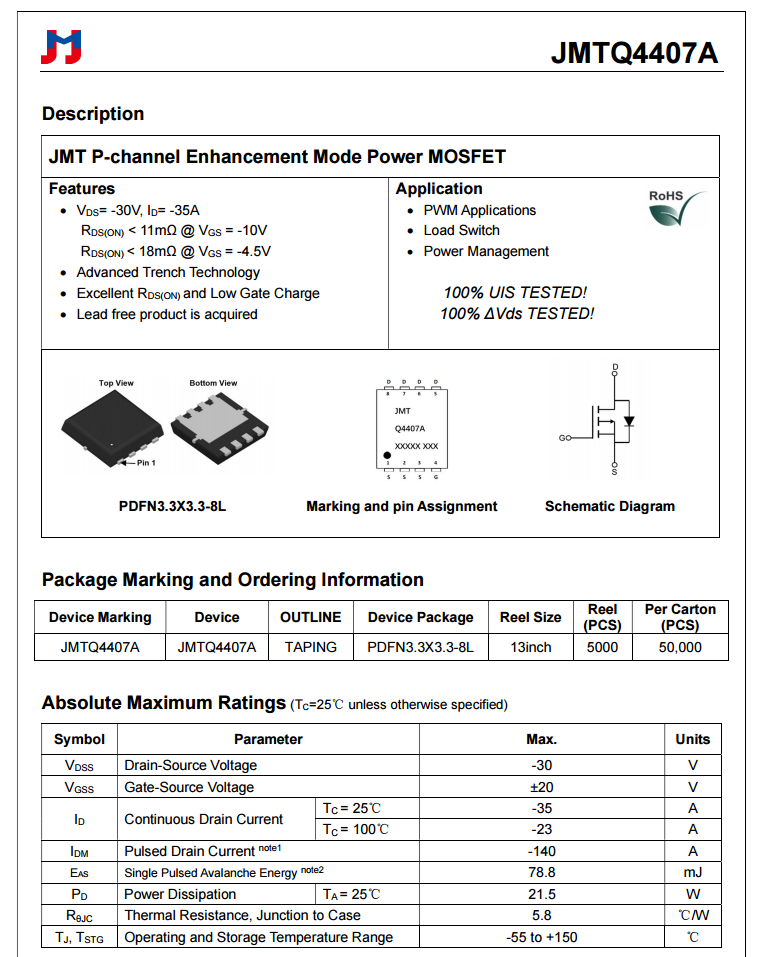

捷捷微JMTQ4407A資料信息。

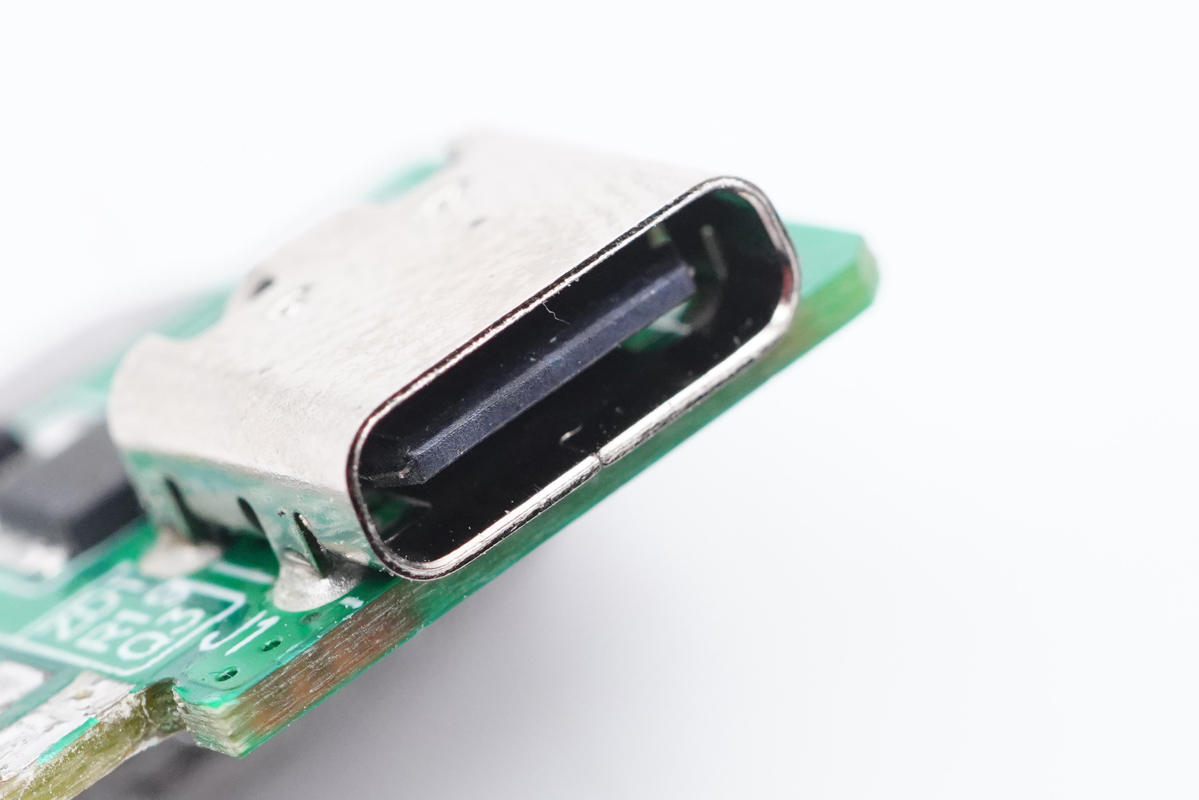

USB-C母座特寫，過孔焊接。

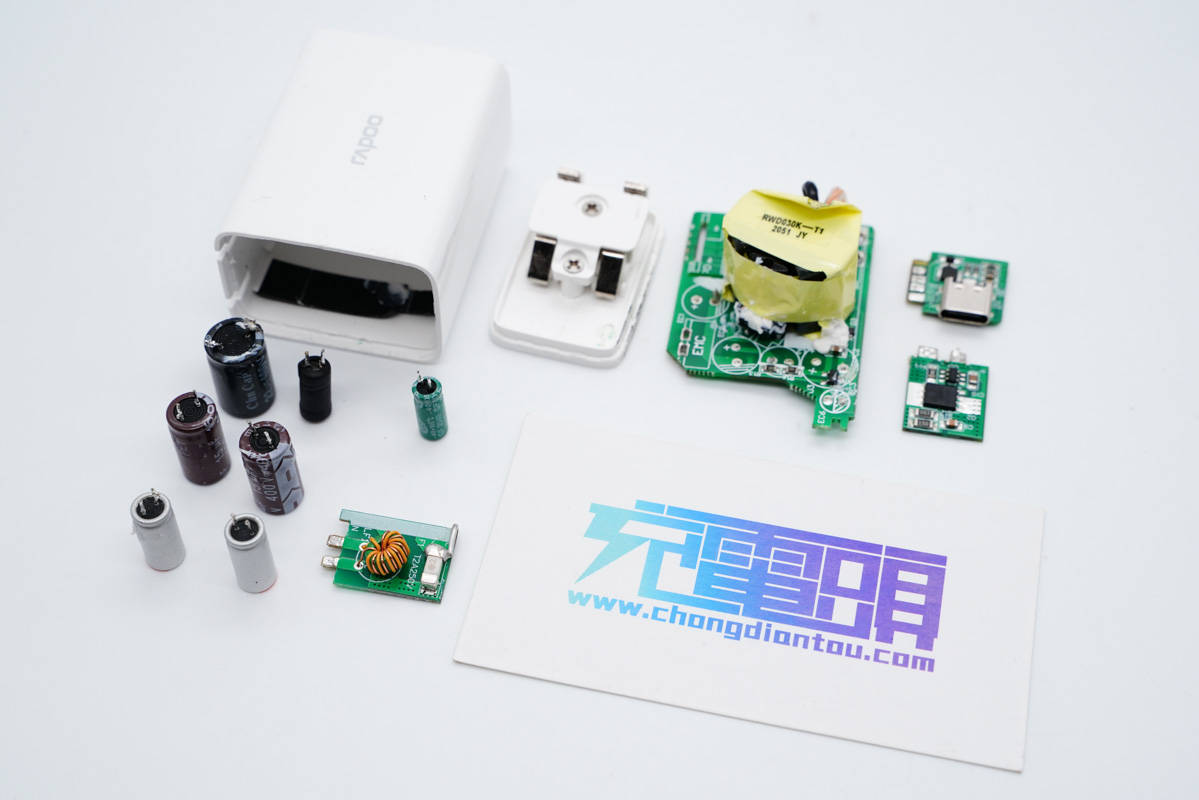

全部拆解完畢，來張全家福。 充電頭網拆解總結

雷柏這款30W PD快充充電器機身光滑簡潔，造型經典。配備可折疊插腳方降低用戶出差攜帶成本，配備單USB-C接口，支持多個主流快充協議，具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A齊全電壓檔位以及3.3-12V2.5A和3.3-20V1.5A兩組PPS電壓檔位，整體兼容性不錯，滿足大多數中小設備快充需求。

充電頭網通過拆解了解到，除主板外，充電器還設有一塊輸入小板以及兩塊輸出小板，電容、變壓器等器件打膠加固。開關電源部分，次級同步整流控制器采用矽力科技AP402B，性能強悍，可比肩MPS的MP6908，協議芯片采用松翰SNPD1683，進行協議識別控制輸出電壓。采用華容偉業電解電容和固態電容進行輸入輸出濾波。
