如今PD快充已經是相當普及，而且還在朝著大功率方向發展，65W快充配件隨處可見，100W甚至是DIY突破PD快充標準的130W配件的推出則將用戶快充體驗提升到一個新的高度，真正解決了筆電的充電痛點。

近期充電頭網拿到了聯想一款大功率筆記本適配器，產品型號為ADLX95YCC3A，支持最大95W PD快充，下面就為大家?guī)磉@款產品的詳細拆解，看看用料做工如何。

一、聯想95W PD快充充電器外觀

? ? ? ? ? ??

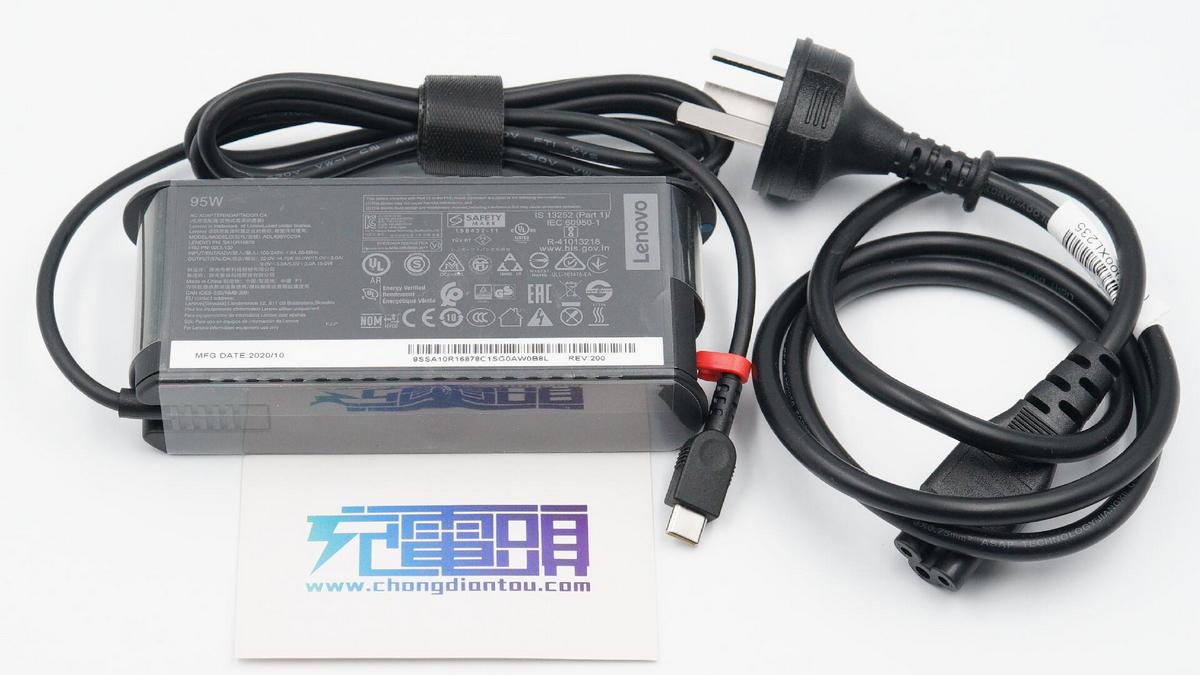

聯想這款95W電源適配器自帶輸入輸出線纜，其中輸入電源線和機身采用線體分離設計，外帶出差可針對不同地區，更換對應規格電源線即可使用，十分方便。

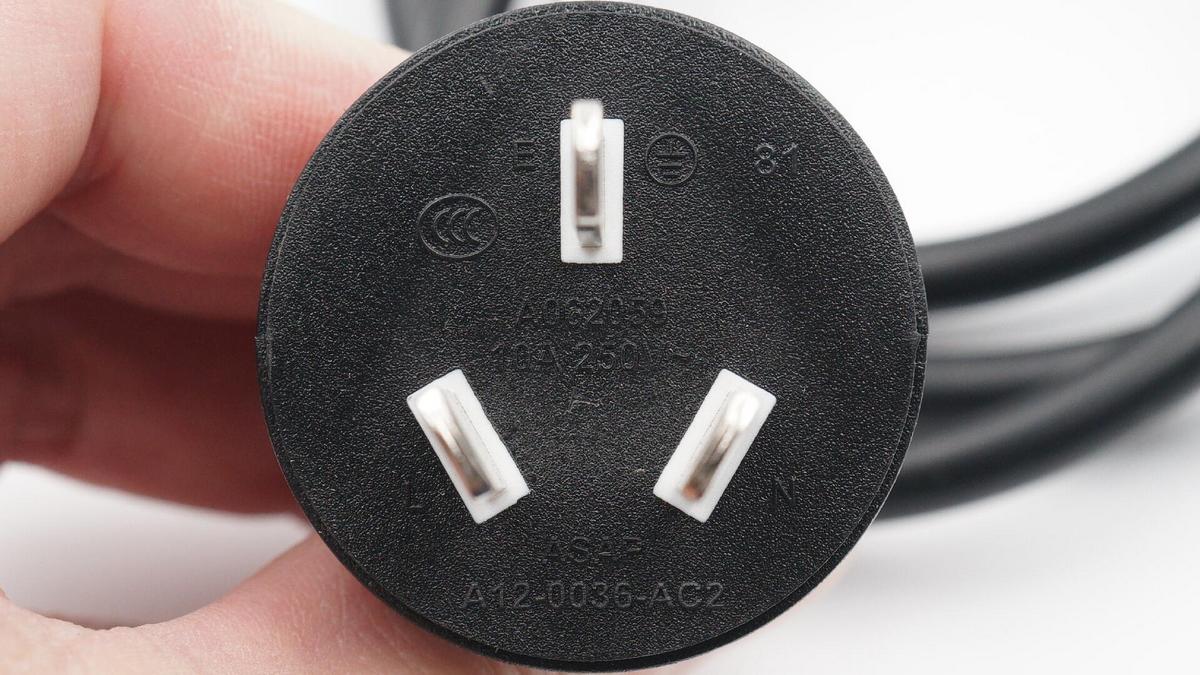

電源線通過了CCC認證，規格為10A 250V~。

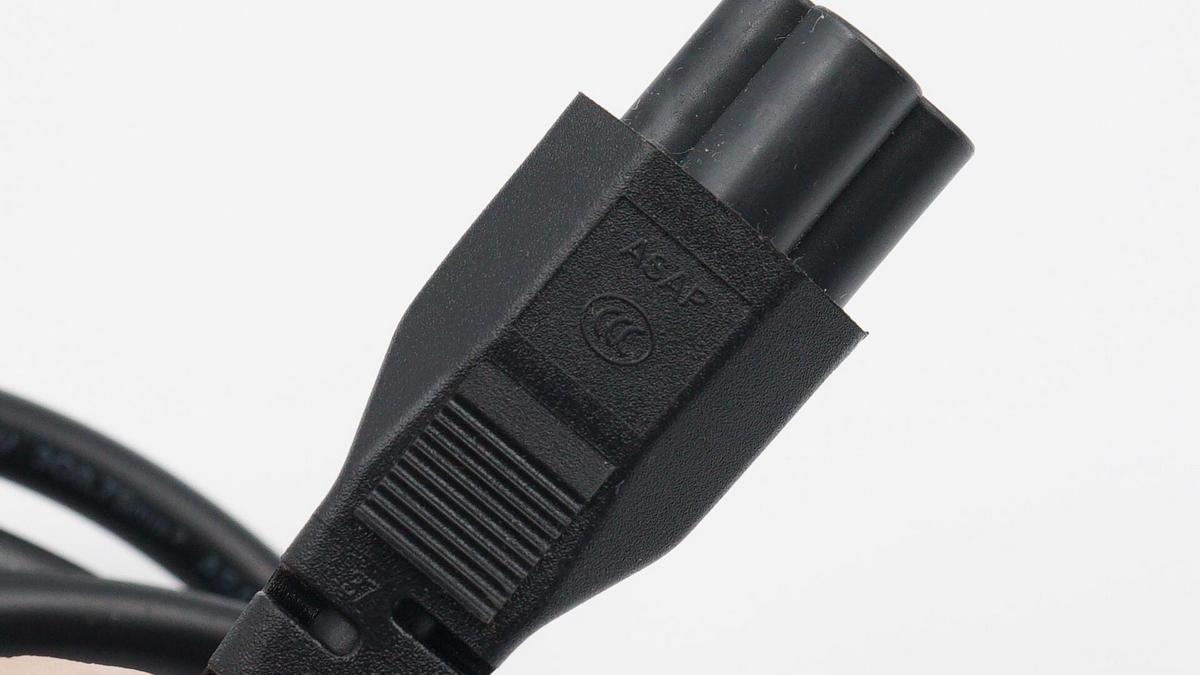

另一端線頭上設有凸齒，方便插拔使用。

線身規格為3x0.75mm2。

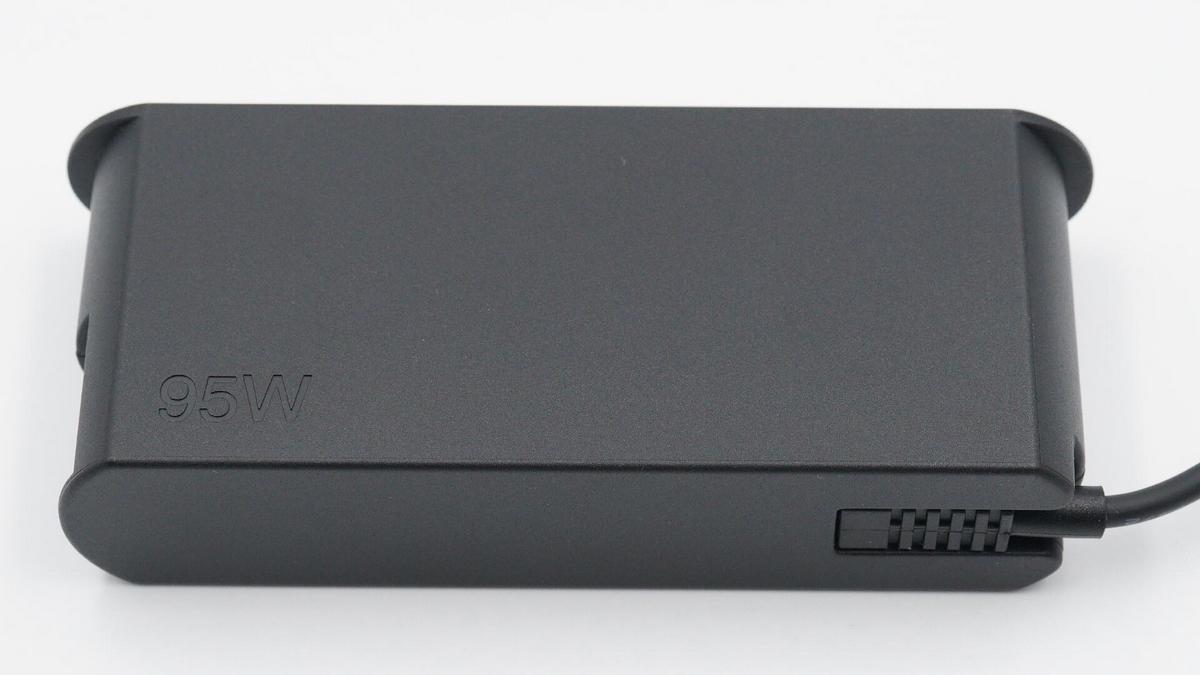

充電器機身采用直板造型，不過兩端為弧面設計，機身殼表面磨砂處理，其中正面一角凹印95W字樣。

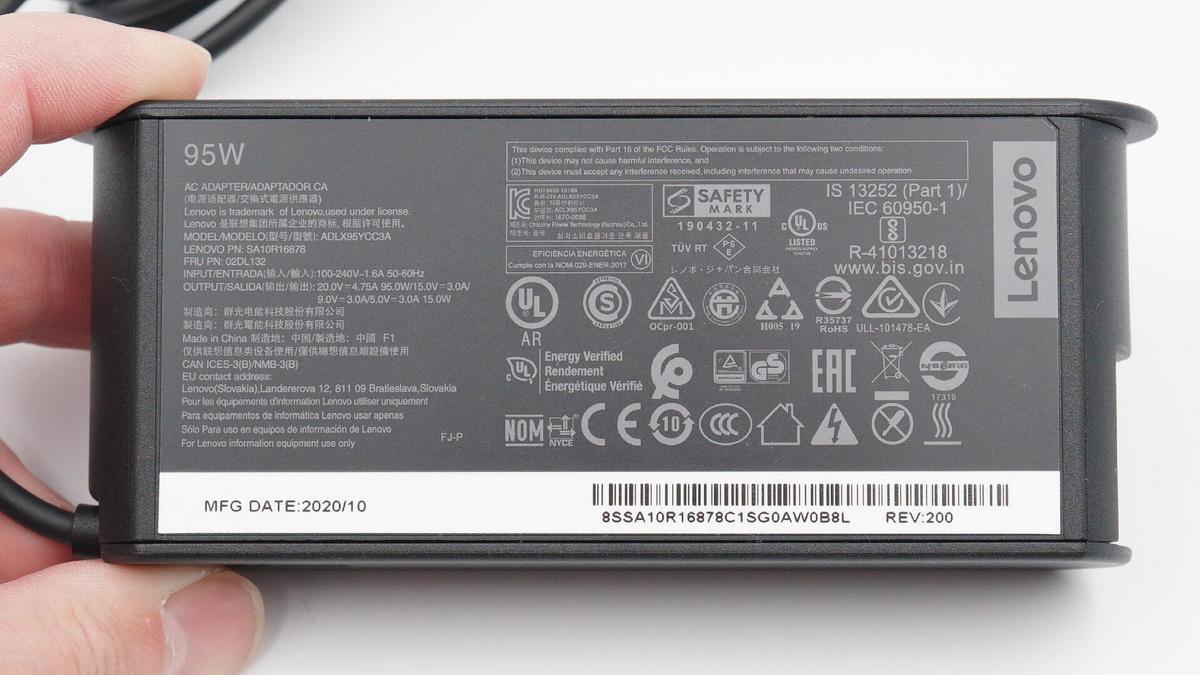

背面貼有充電器參數銘牌

產品型號：ADLX95YCC3A

輸入：100-240V~ 50/60Hz 1.6A

輸出：5V3A、9V3A、15V3A、20V4.75A，95W Max

制造商：群光電能科技股份有限公司

產品通過了KC、UL、PSE、CP、GS、EAC、CE、CCC、NOM、NYCE等多項認證，全球絕大多數地區都可以使用。

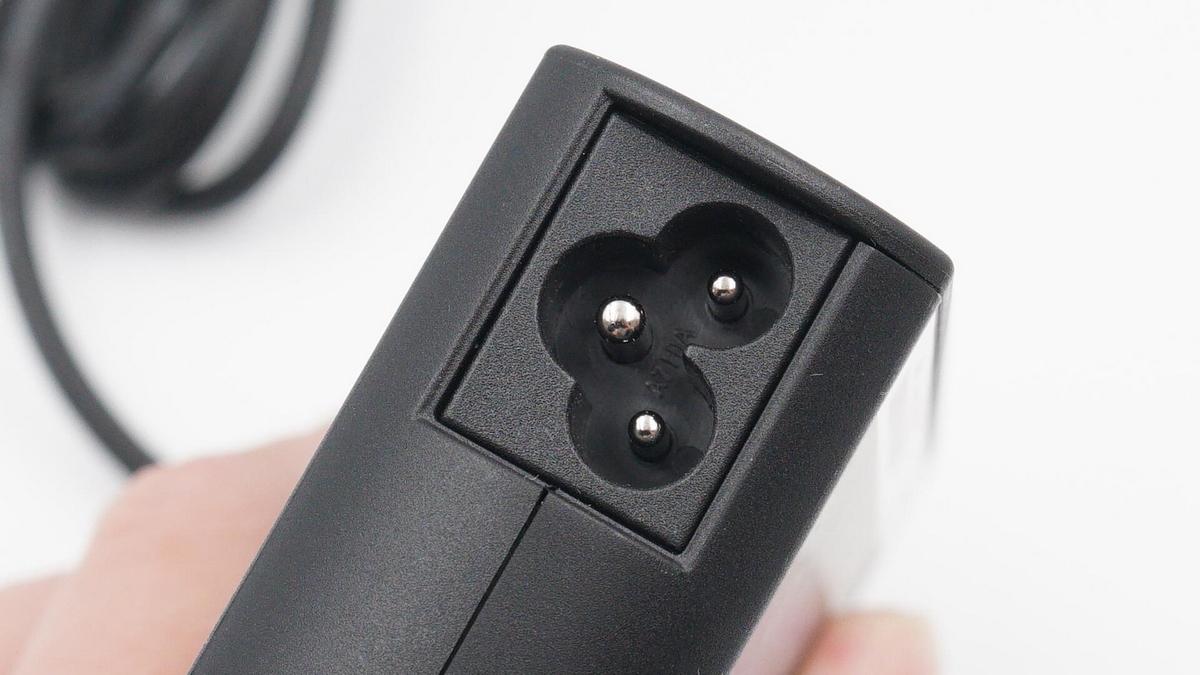

輸入端采用梅花三腳接口。

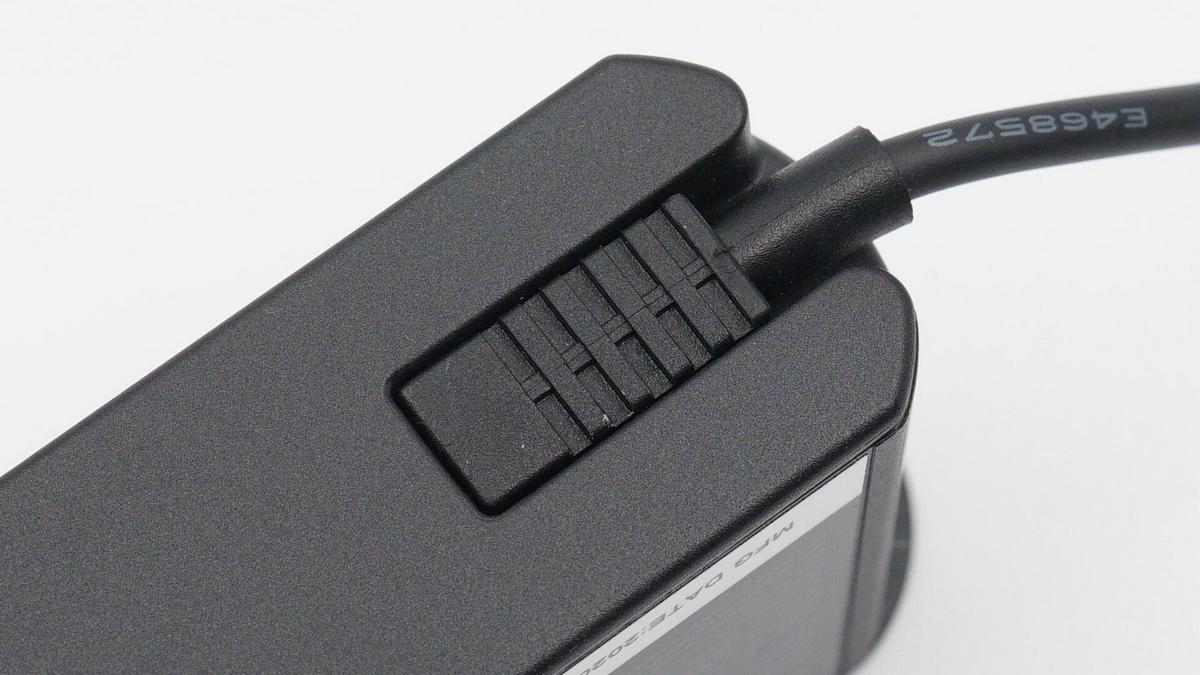

機身輸出端設有凹槽，輸出線纜嵌在里面成為一個平面。

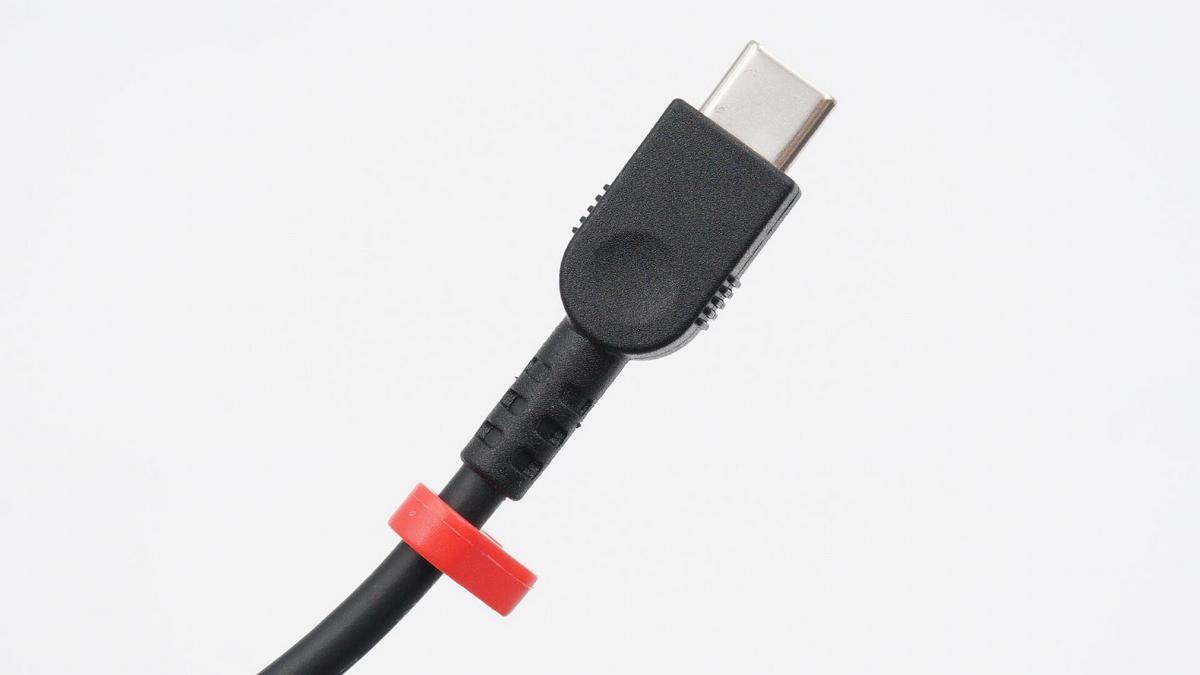

USB-C線頭塑料殼上設有凹面和小凸齒，此外設有紅色的塑料鎖扣，方便插拔和整理設計。

充電器機身長約13cm。

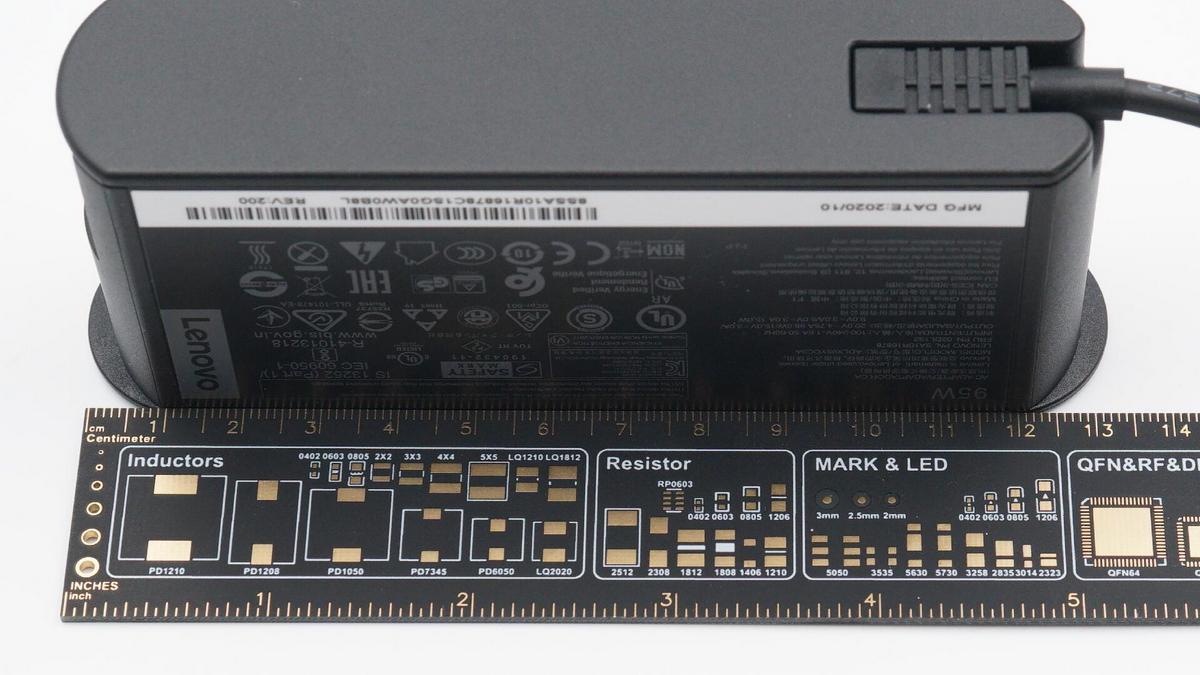

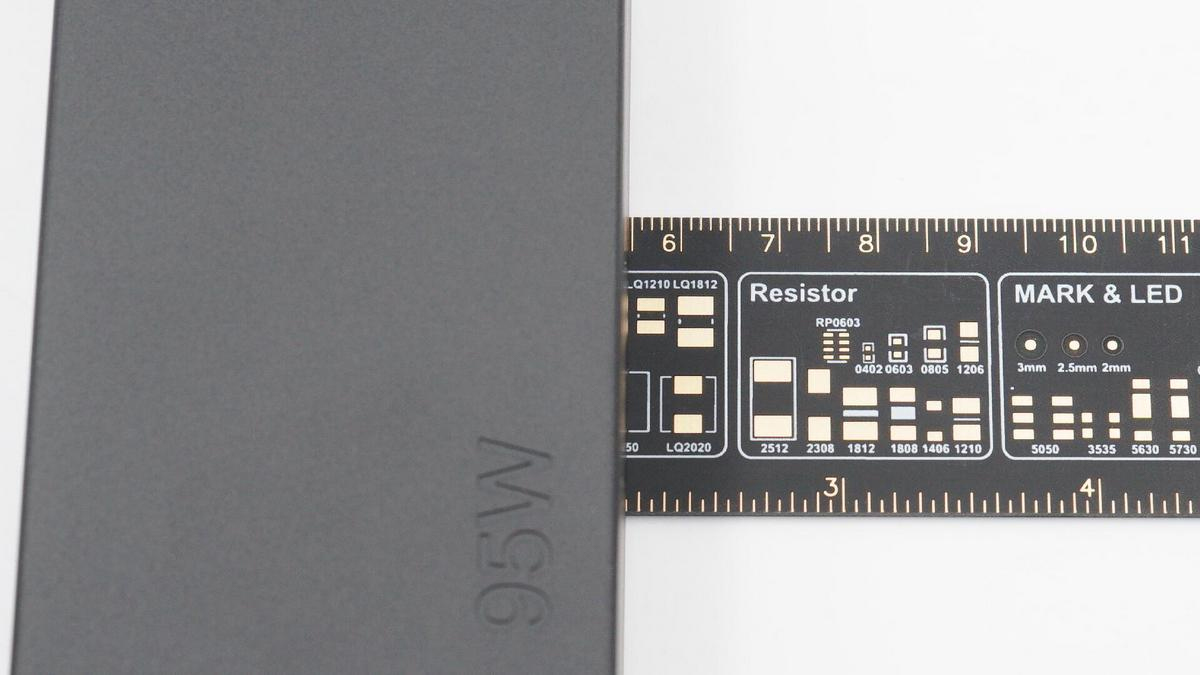

寬度約為5.5cm。

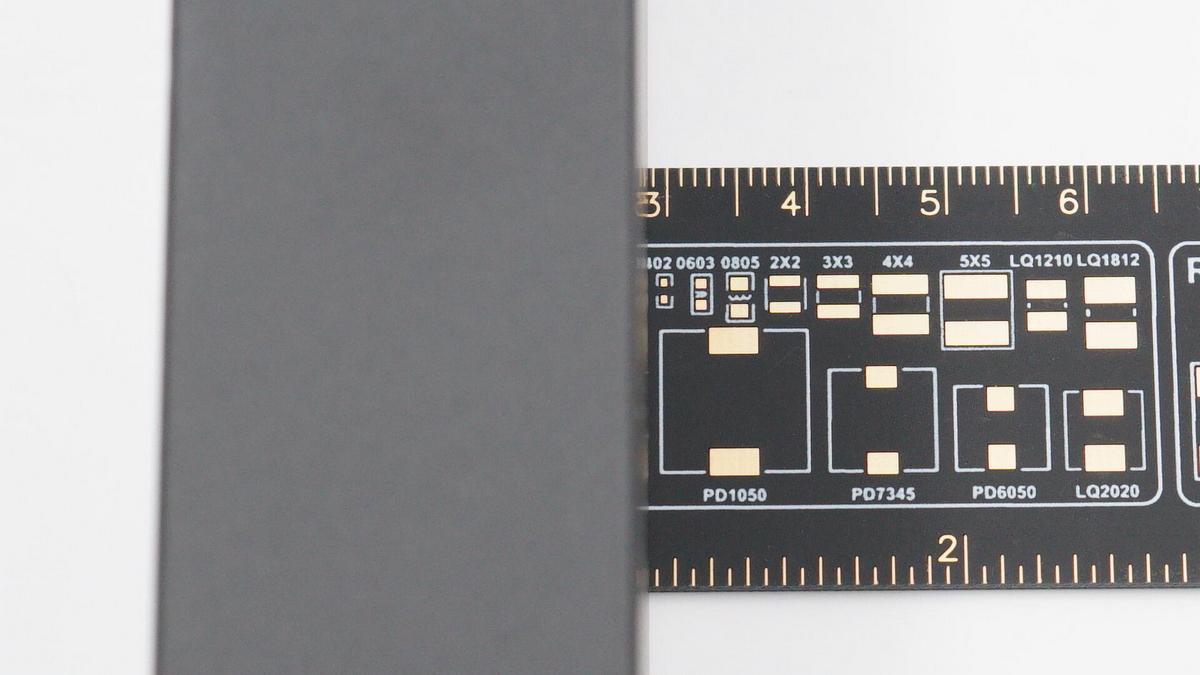

厚度約為2.9cm。

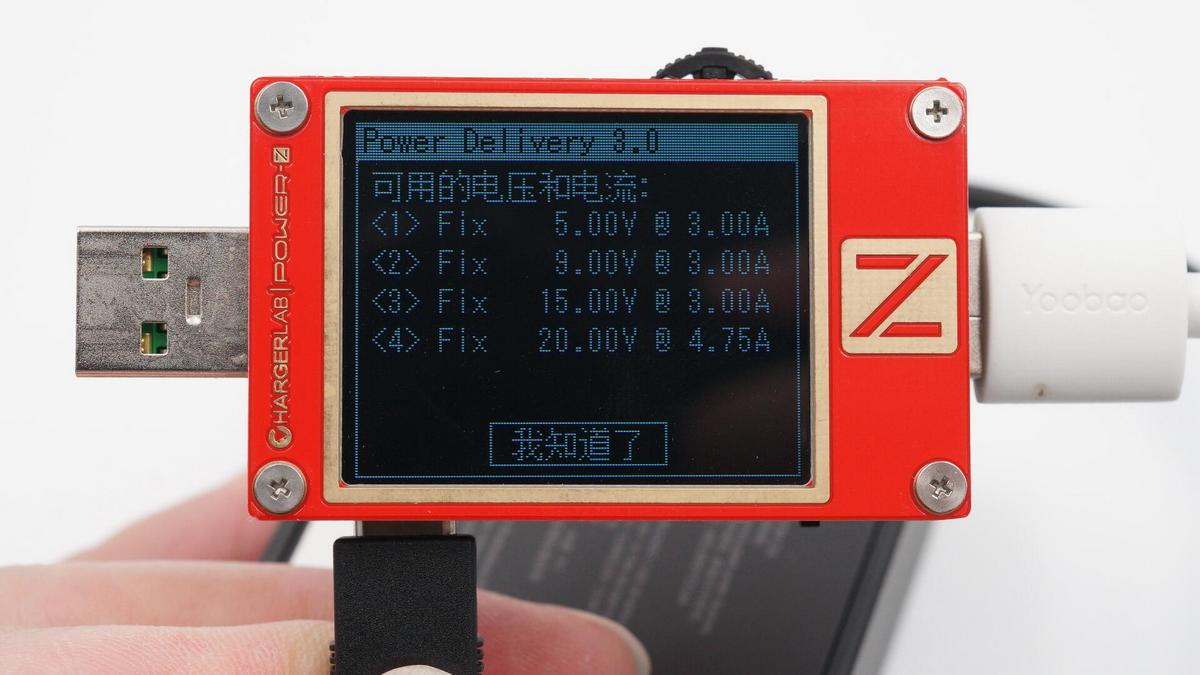

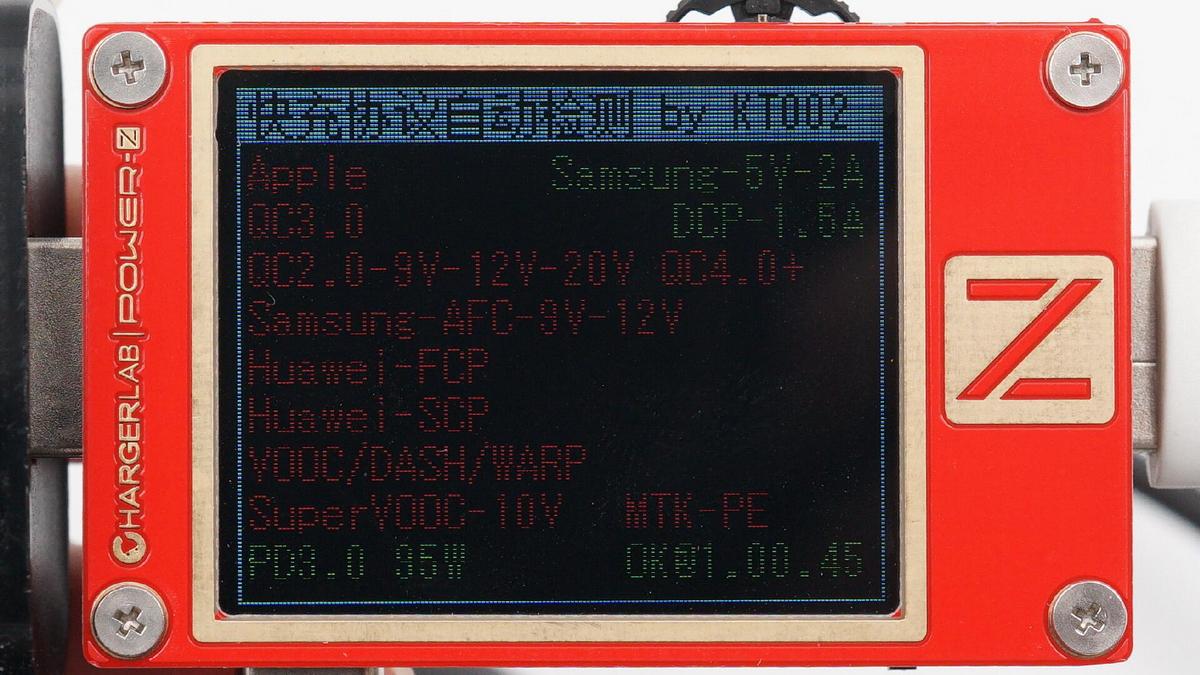

使用ChargerLAB POWER-Z KT002測得充電器支持Samsung 5V2A、DCP和PD3.0協議。

并具備5V3A、9V3A、15V3A、20V4.75A四組固定電壓檔位。

二、聯想95W PD快充充電器拆解

? ? ? ? ? ??

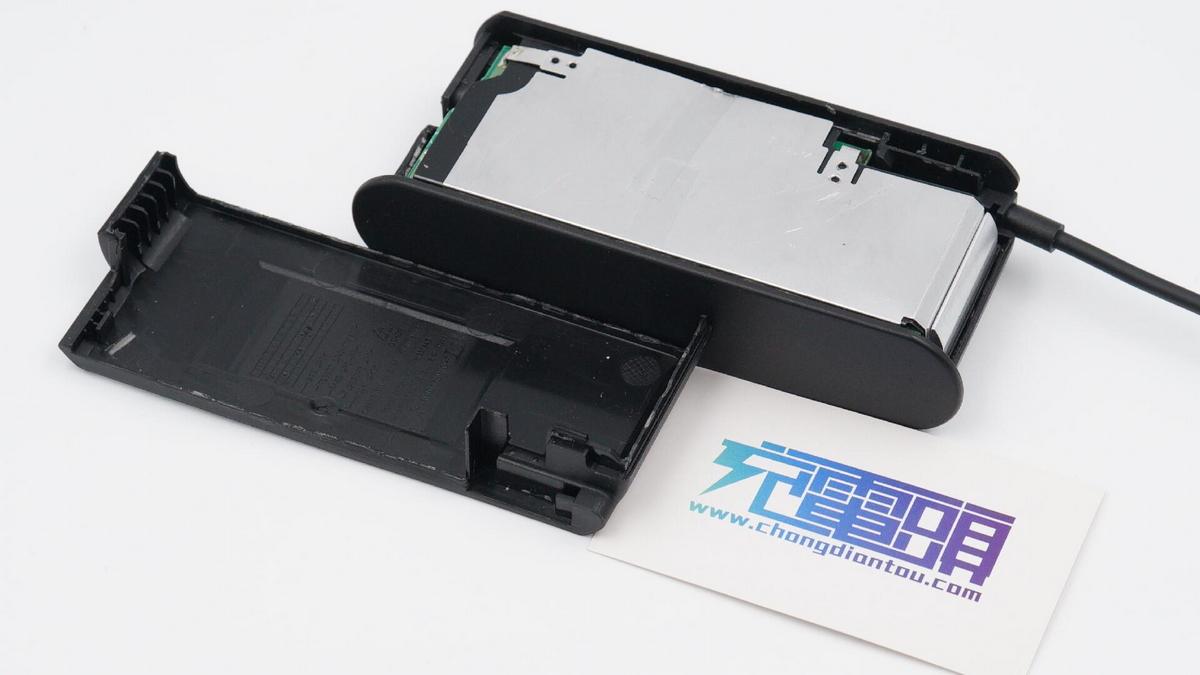

將機身殼拆開，采用的是超聲波焊接封裝。

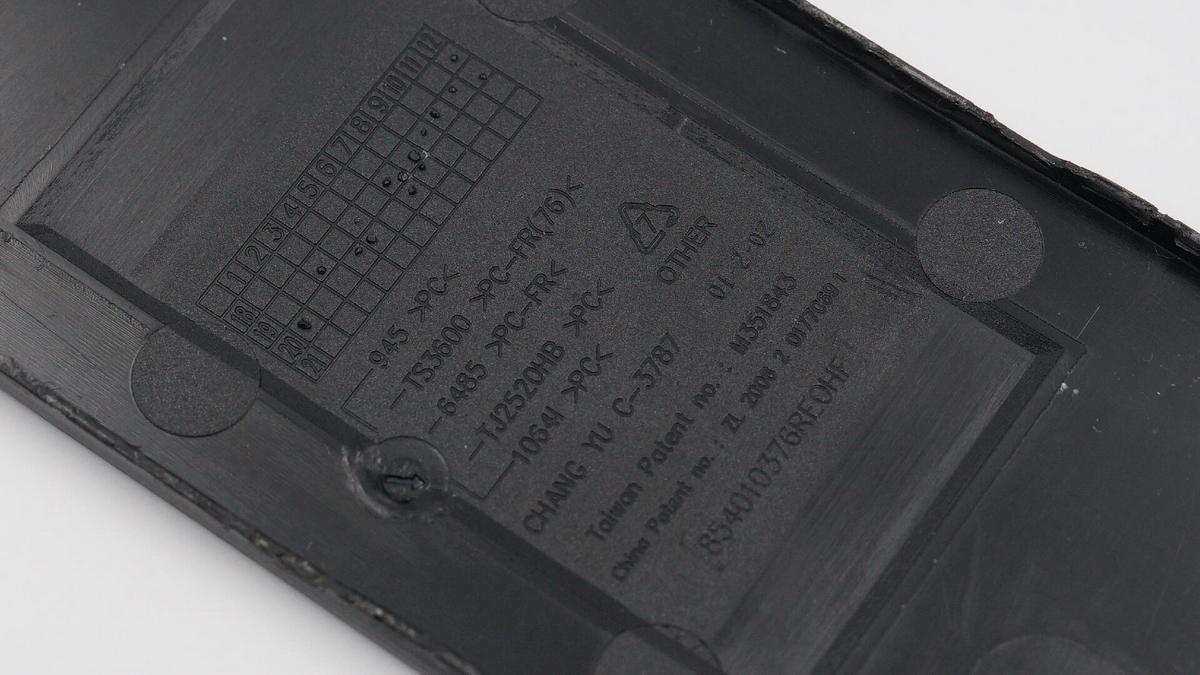

機身殼采用PC阻燃材質塑料。

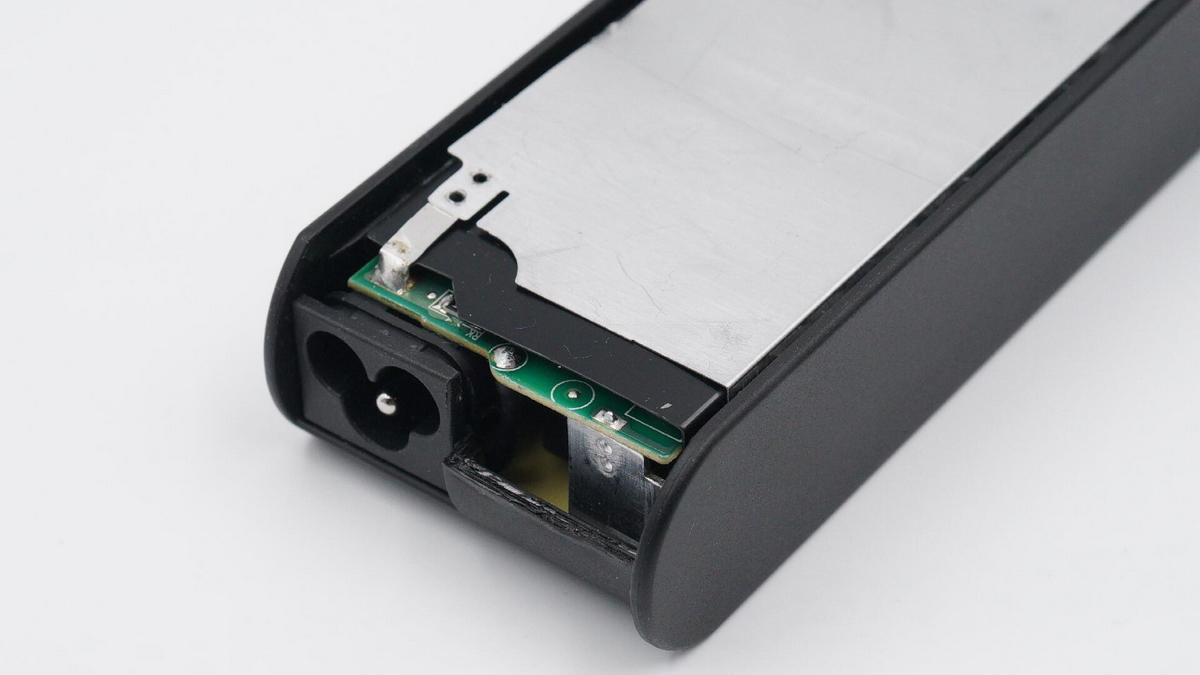

輸入端可以看到散熱片和PCB板錫焊固定。

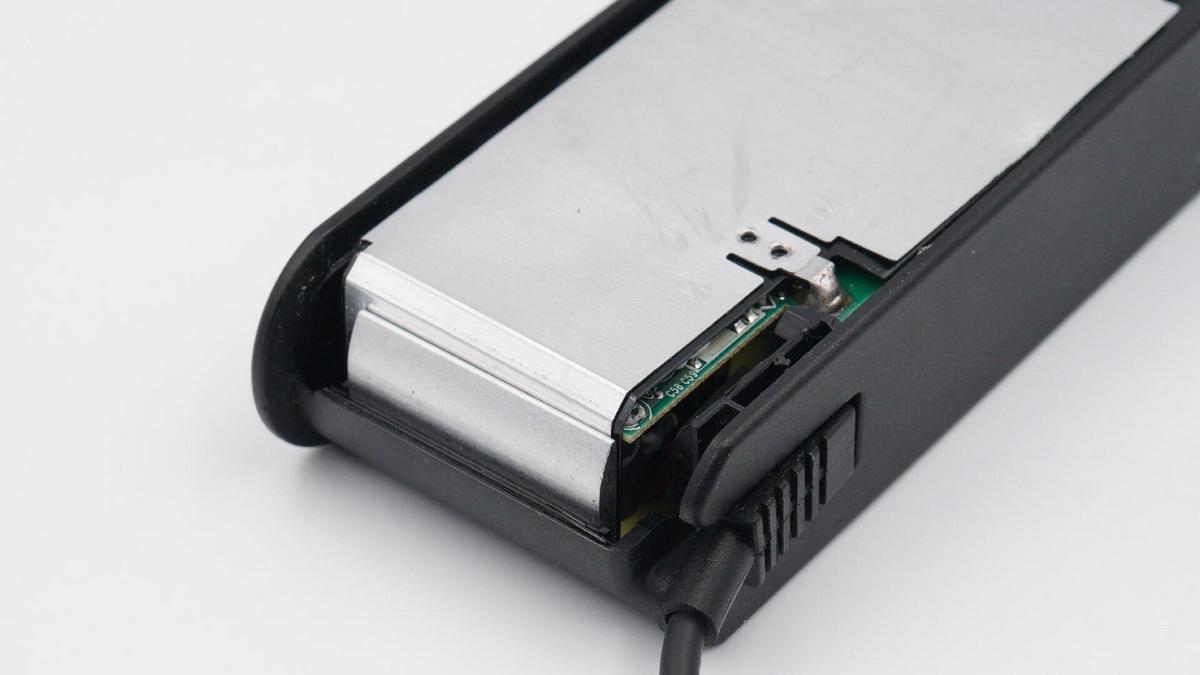

另一端在空隙處塞入一塊小鋁板。

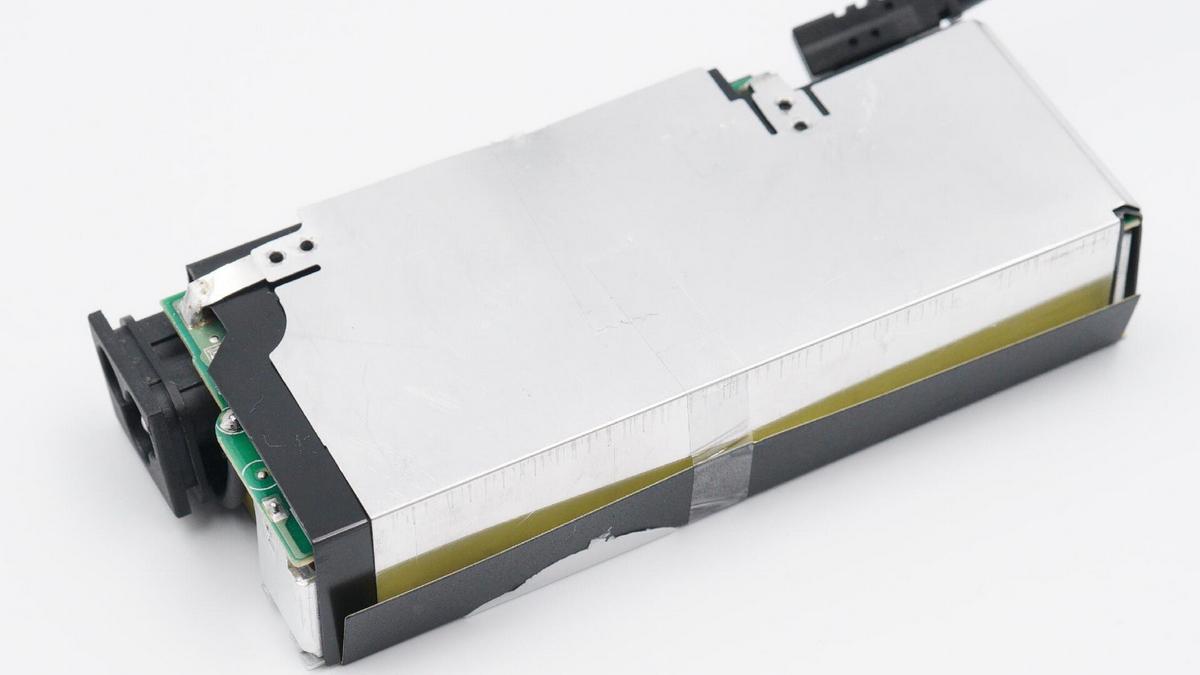

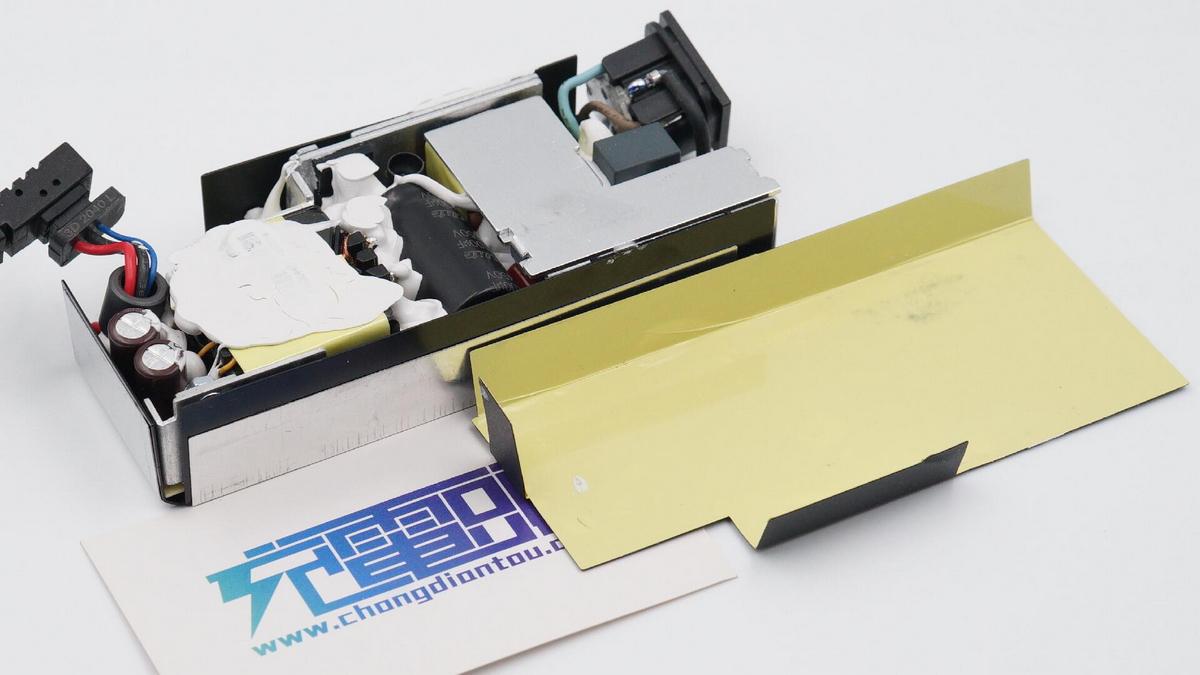

整個PCBA模塊包裹隔離板和散熱鋁片，中間粘貼膠帶固定。

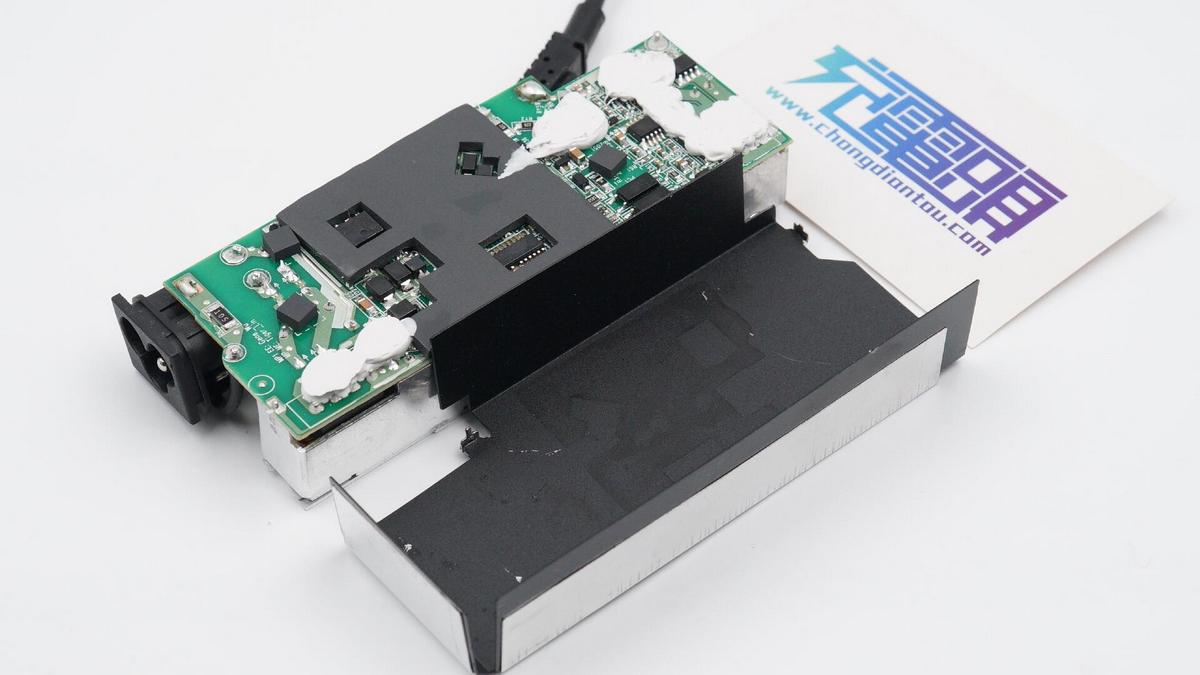

隔離板內側還貼有絕緣膠帶。

PCB板背面打膠和貼有導熱墊，導熱墊對應芯片處鏤空處理。

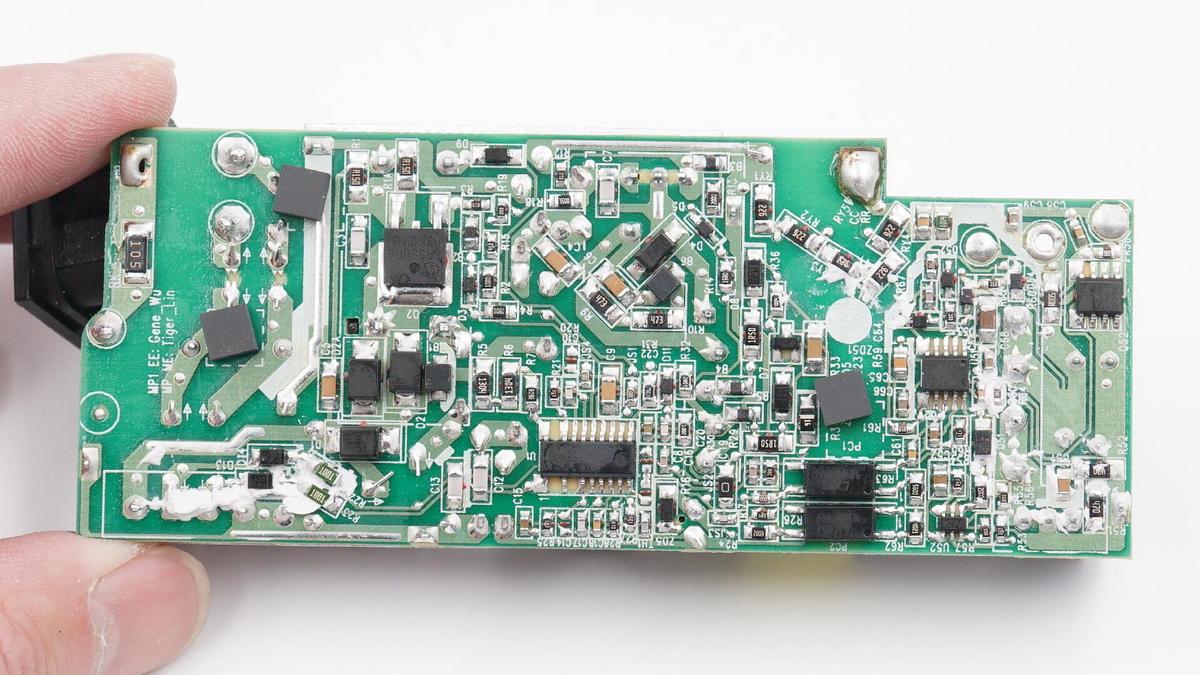

PCB板背面一覽，初次級之間橫跨兩顆光耦，初級側設有組合控制器和PFC升壓開關管，次級側設有同步整流控制器、協議IC和輸出VBUS開關管。

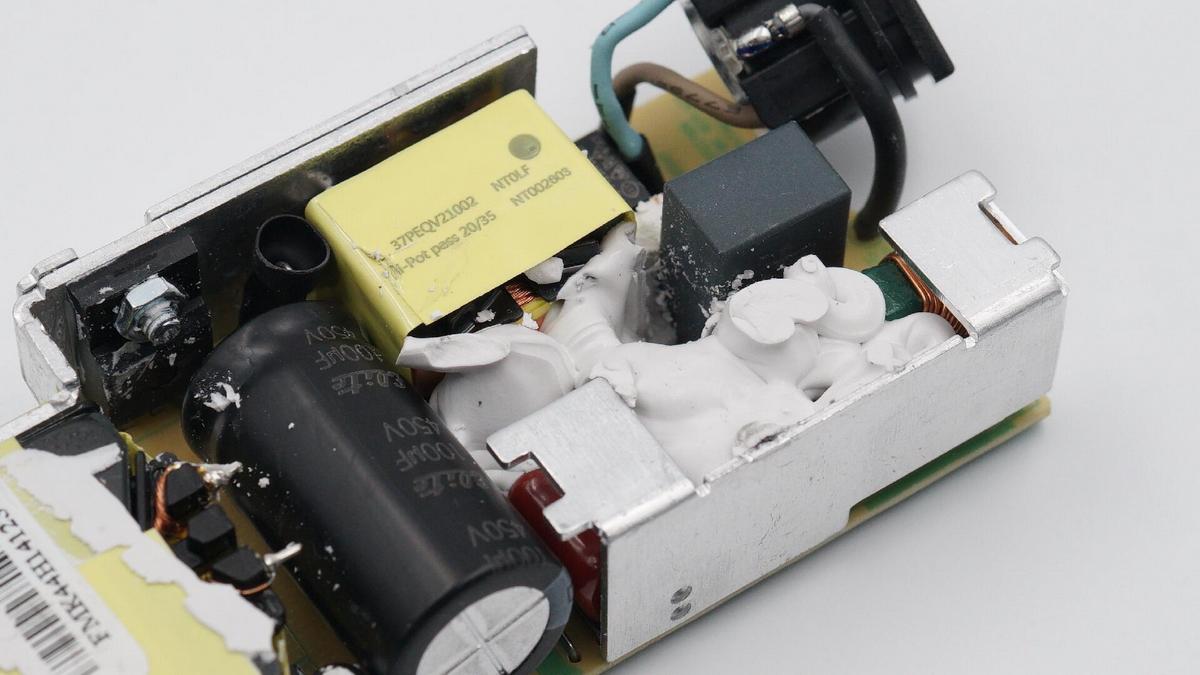

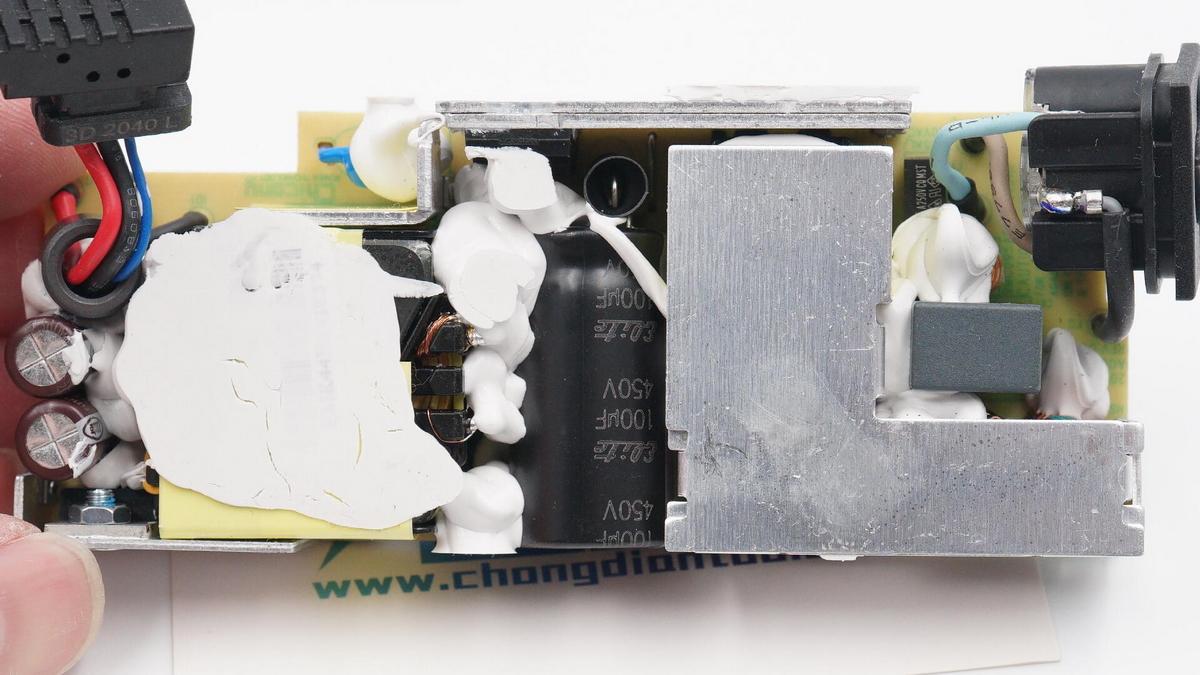

PCB板正面一覽，在輸入端以及兩側還額外配有專門的散熱片，元器件打膠加固。

頂部散熱片貼合PFC升壓電感，兩側散熱片則貼合整流橋、初級開關MOS管和同步整流管，均是主要發熱器件。

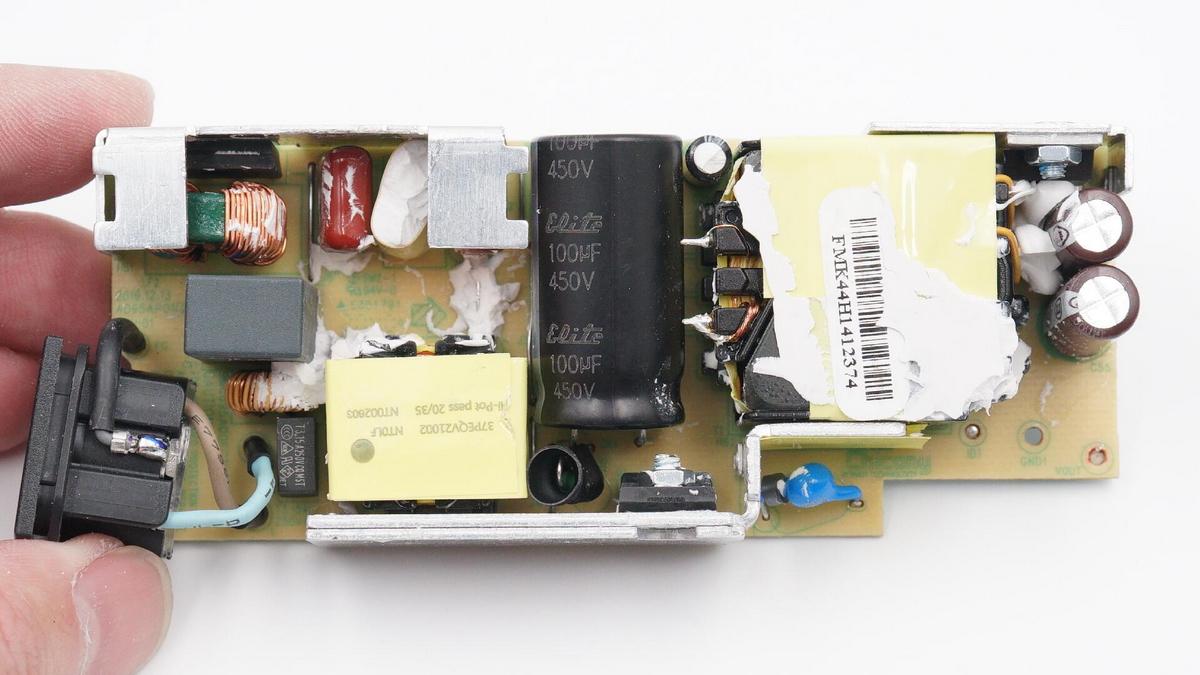

將硅膠清理掉，元器件分布稀疏，不易積熱。

經過對充電器電路觀察發現，聯想這款筆電適配器采用APFC升壓后為反激開關電源供電，開關電源寬范圍輸出，由協議芯片通過光耦控制輸出電壓的架構。下面我們就從輸入端開始一一了解各元器件的信息。

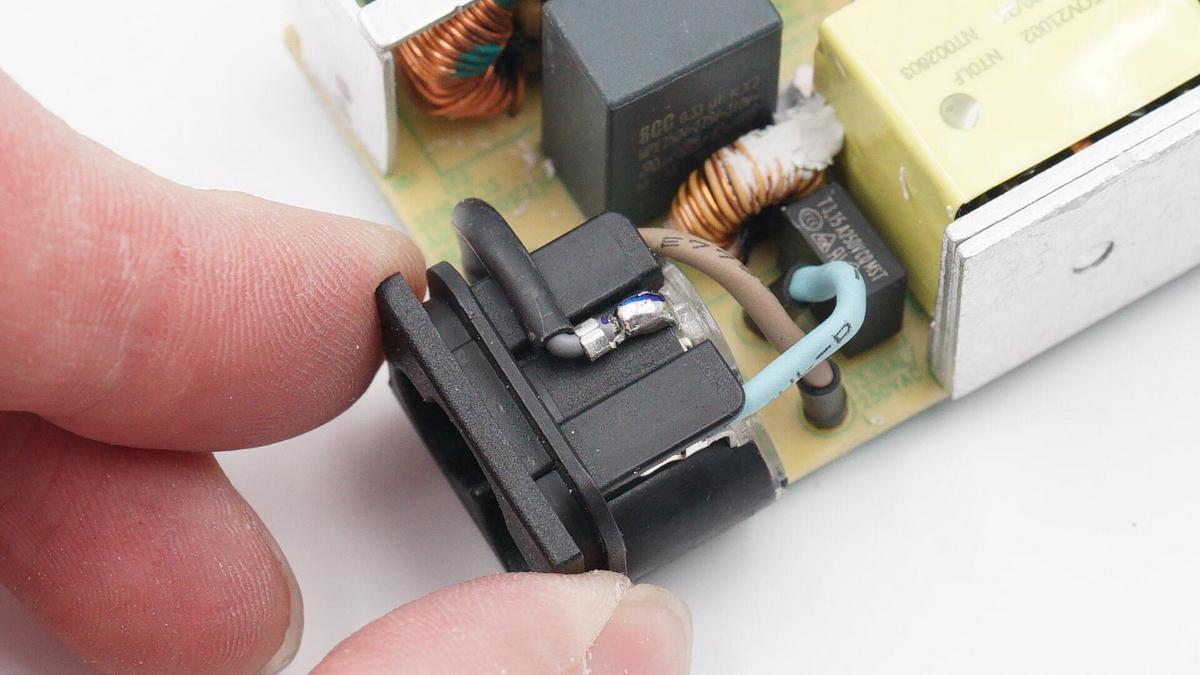

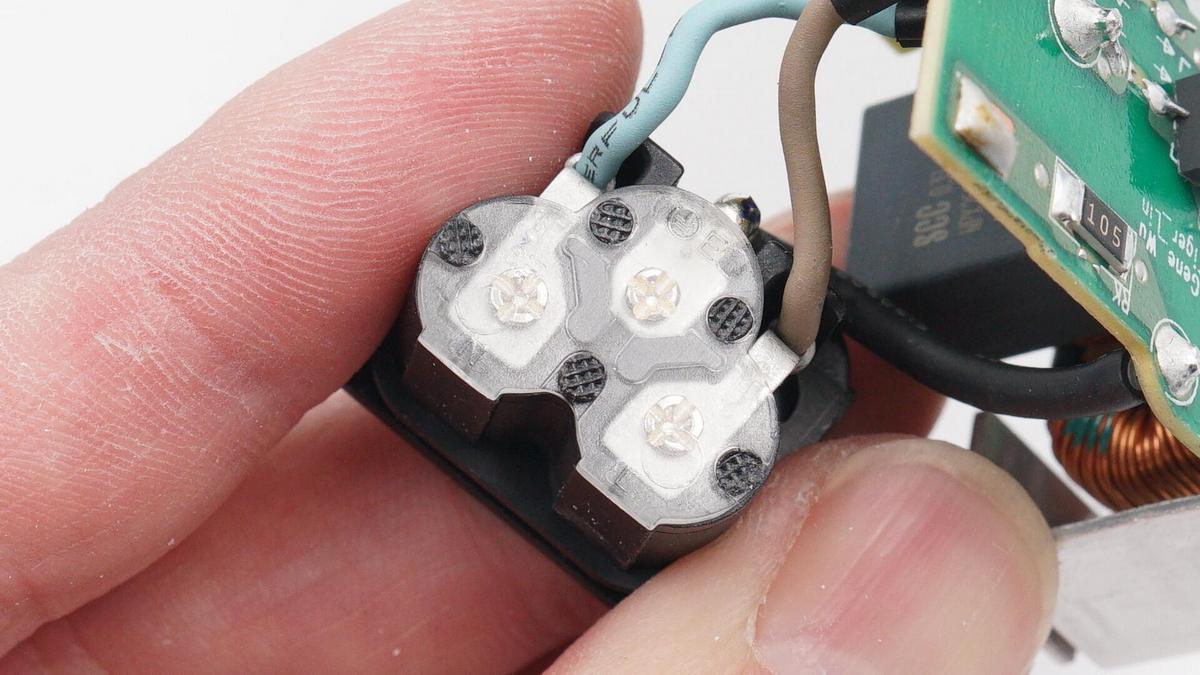

輸入端塑料母座特寫，導線軋緊，并和母座上的金屬片錫焊。

金屬片使用螺絲固定，并有透明塑料板進行絕緣隔離。

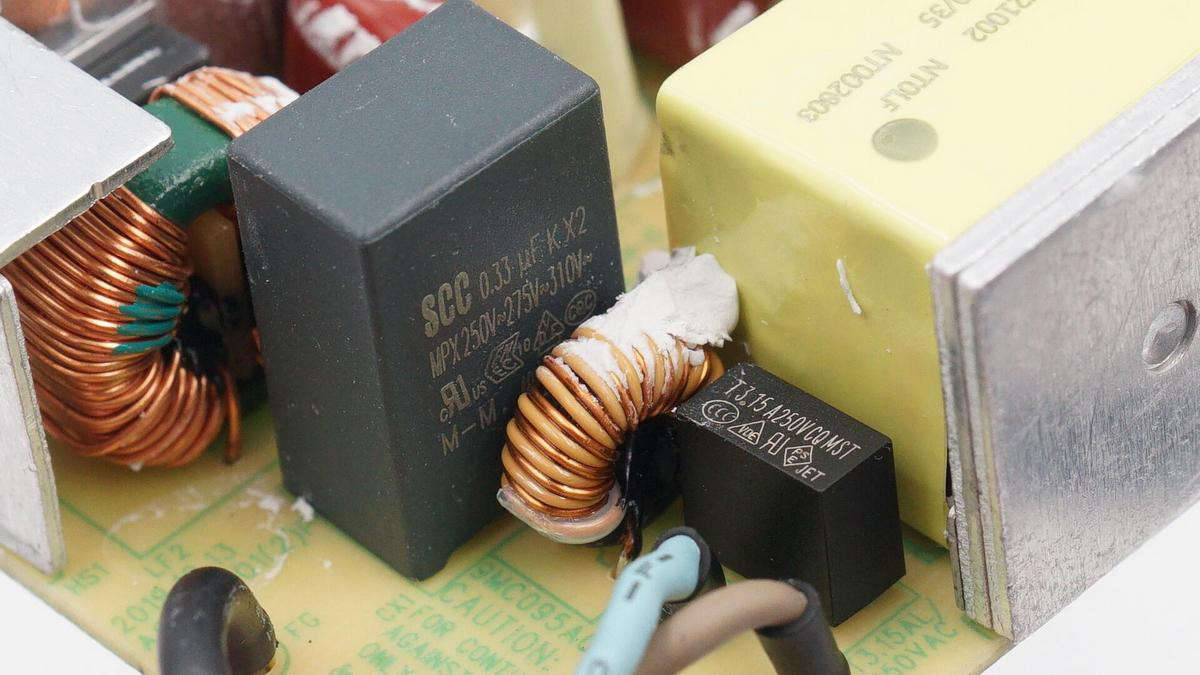

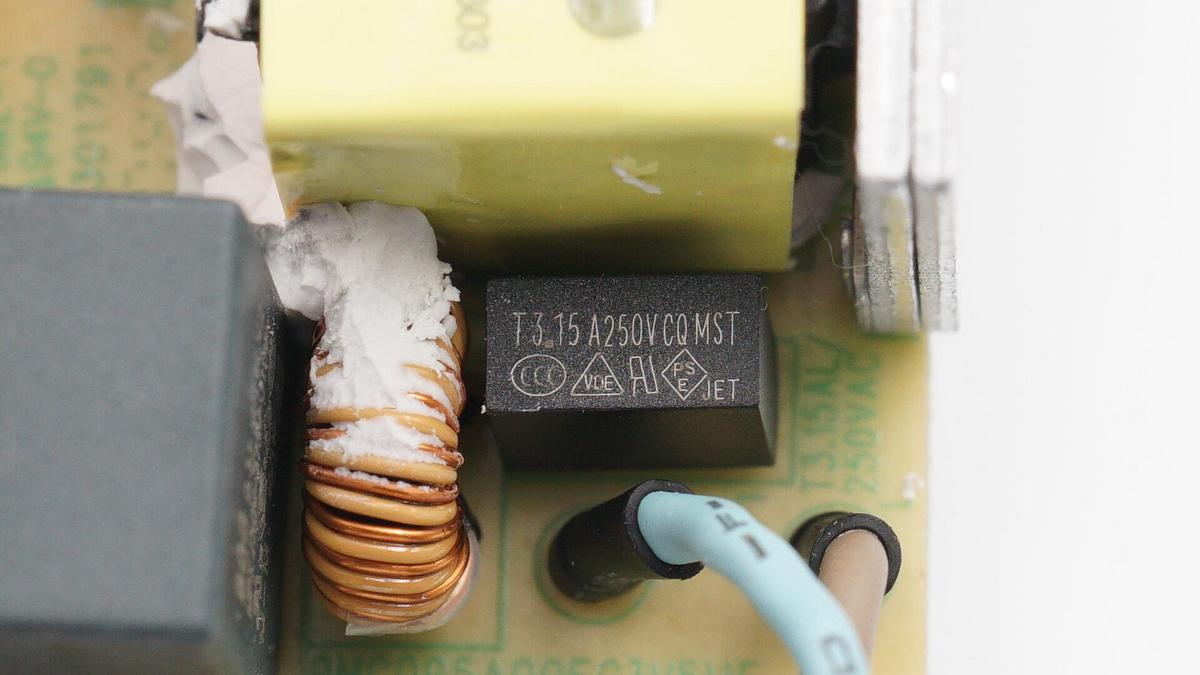

導線旁邊設有延時保險絲、共模電感和X電容。

? ? ? ? ? ?

延時保險絲規格為3.15A 250V，共模電感雙線繞制，用于濾除EMI干擾。

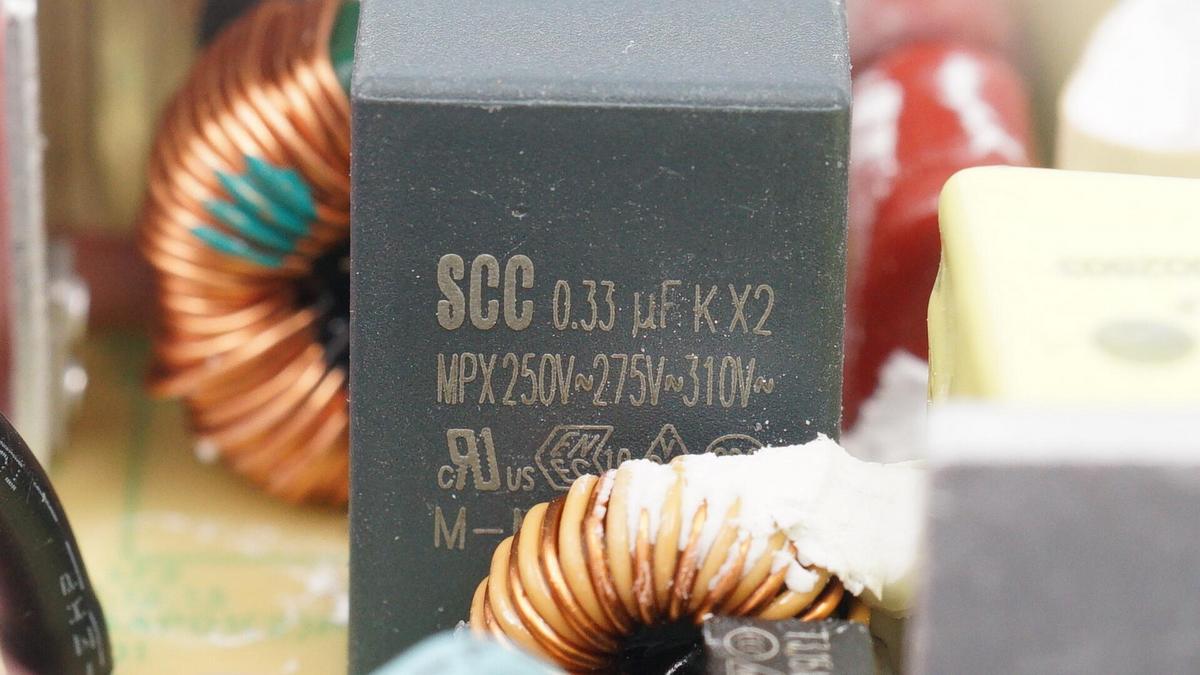

安規X電容容量0.33μF。

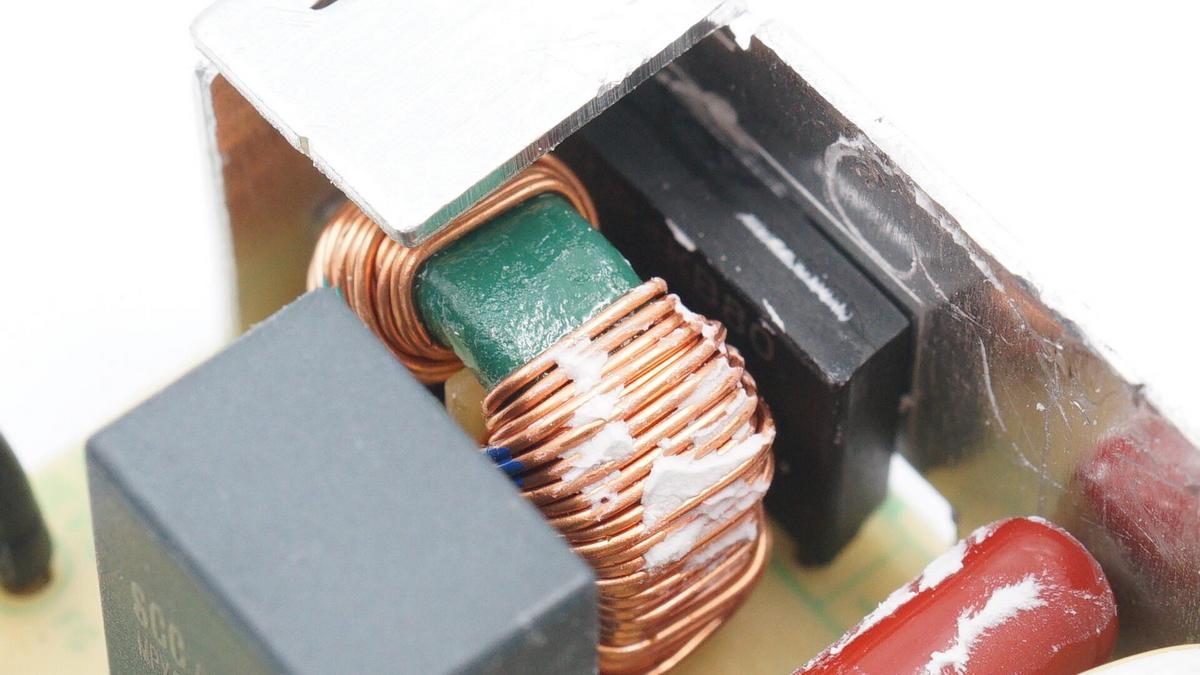

X電容另一側還有一顆共模電感和整流橋。

右側則有兩顆紅色薄膜電容以及濾波電感，電感包裹絕緣膠帶。

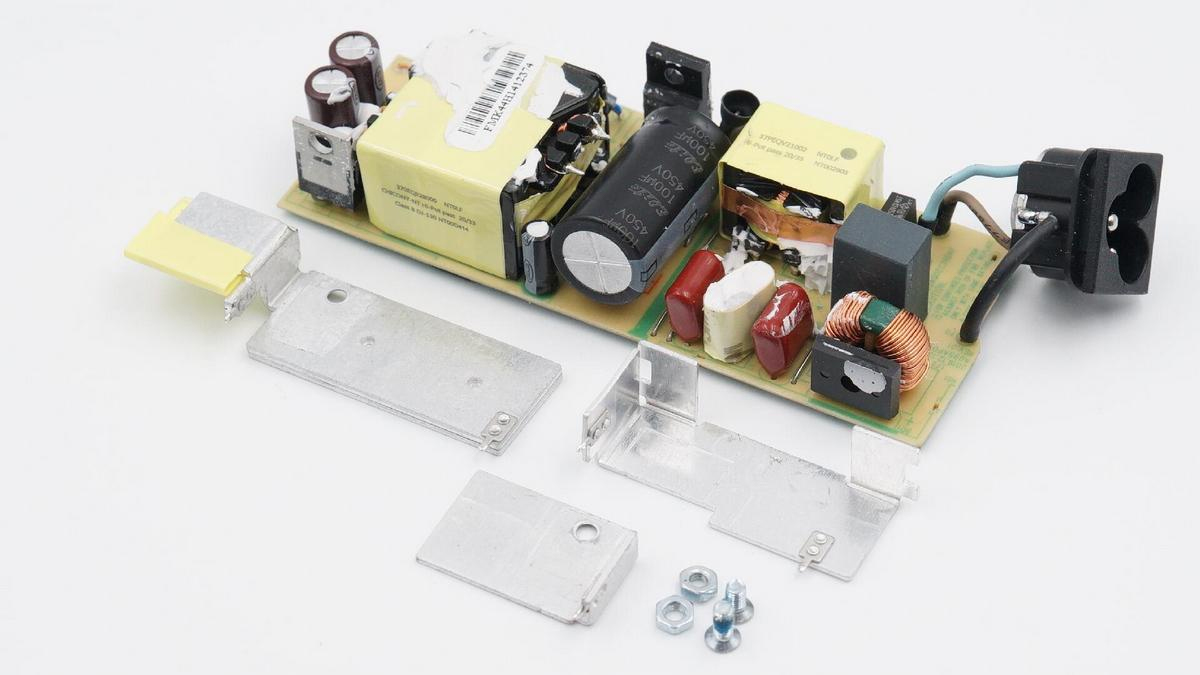

將散熱片拆掉，方便進一步了解側邊的元器件。

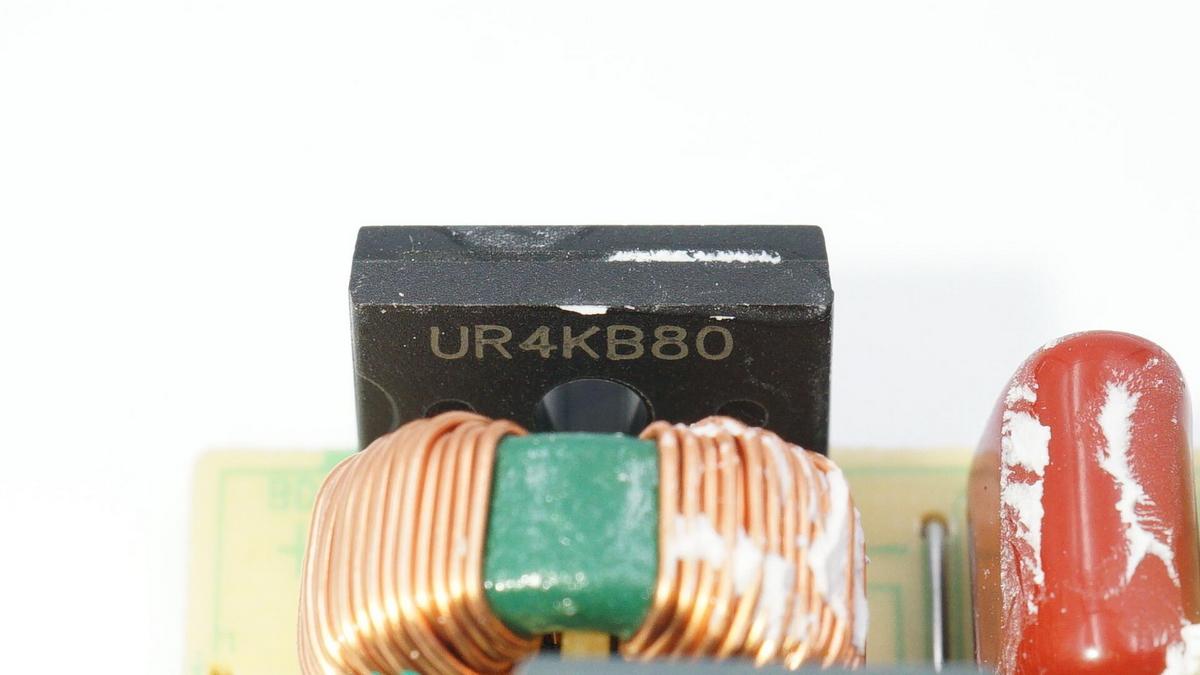

UR4KB80整流橋特寫。

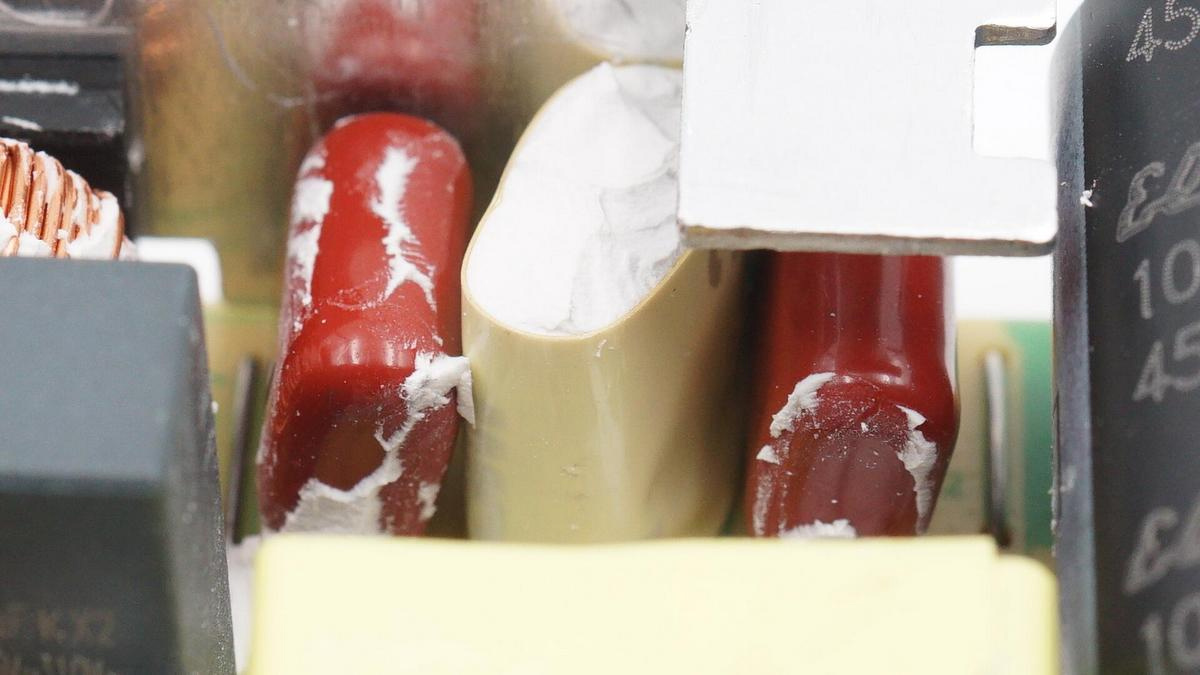

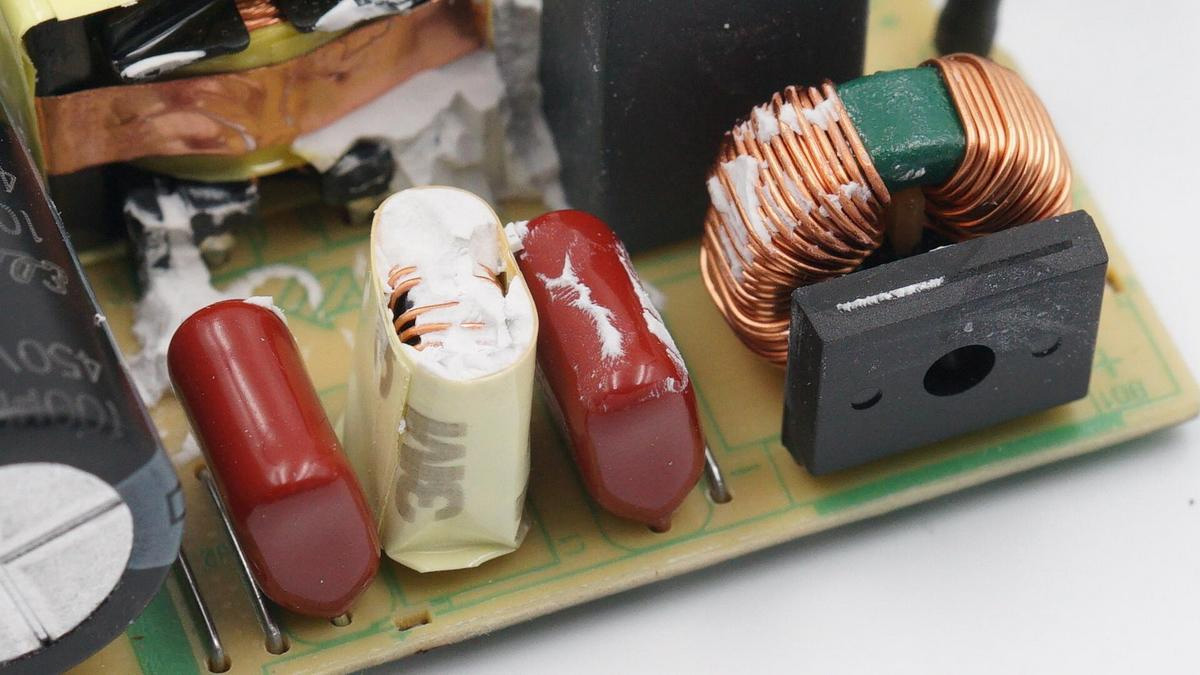

兩顆紅色薄膜電容以及電感用于整流濾波。

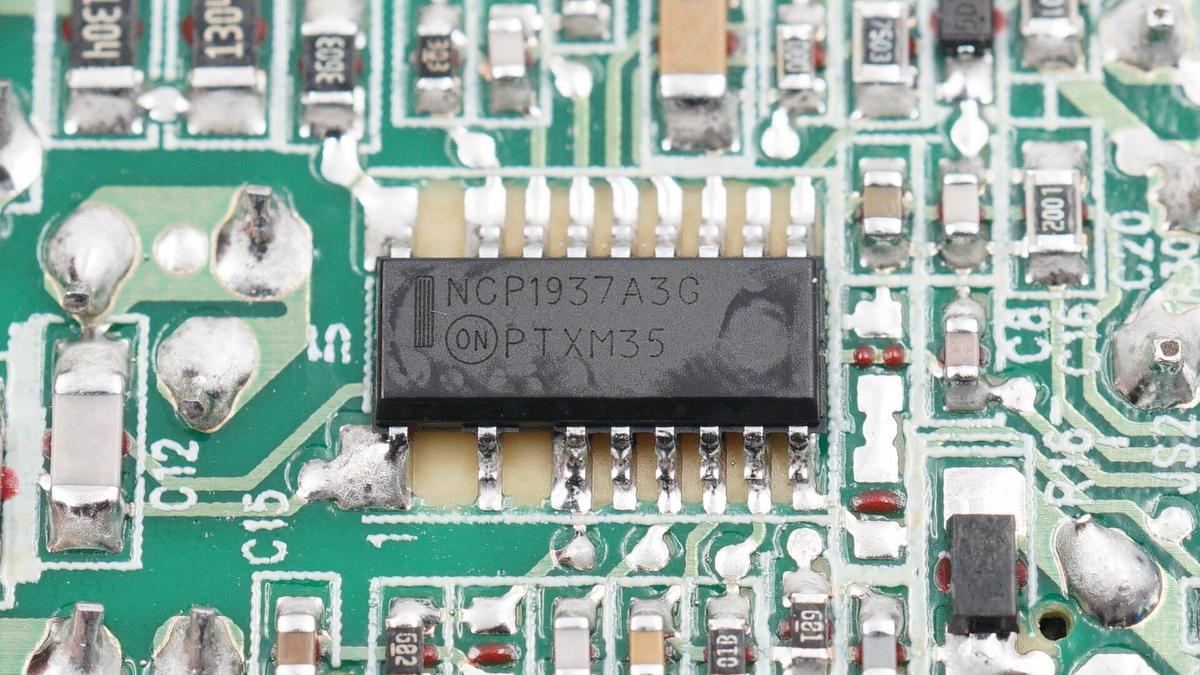

安森美NCP1937組合控制器，集成了功率因數校正（PFC）控制器及準諧振（QR）反激控制器，用于緊湊高效率開關電源適配器。

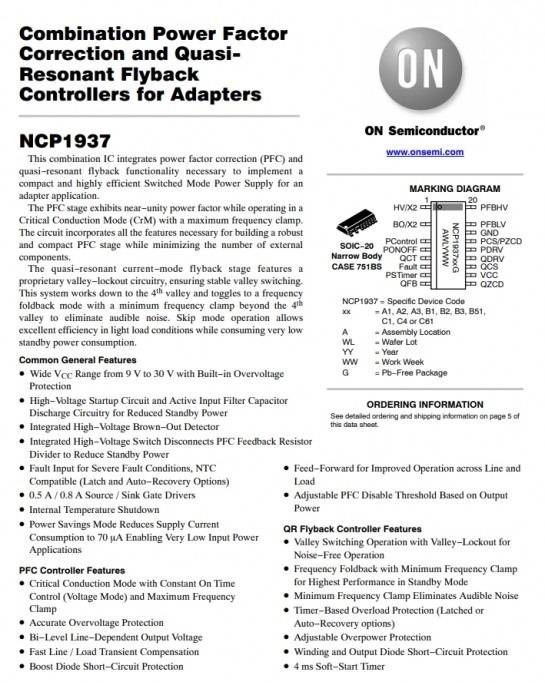

安森美 NCP1937C4 詳細信息。

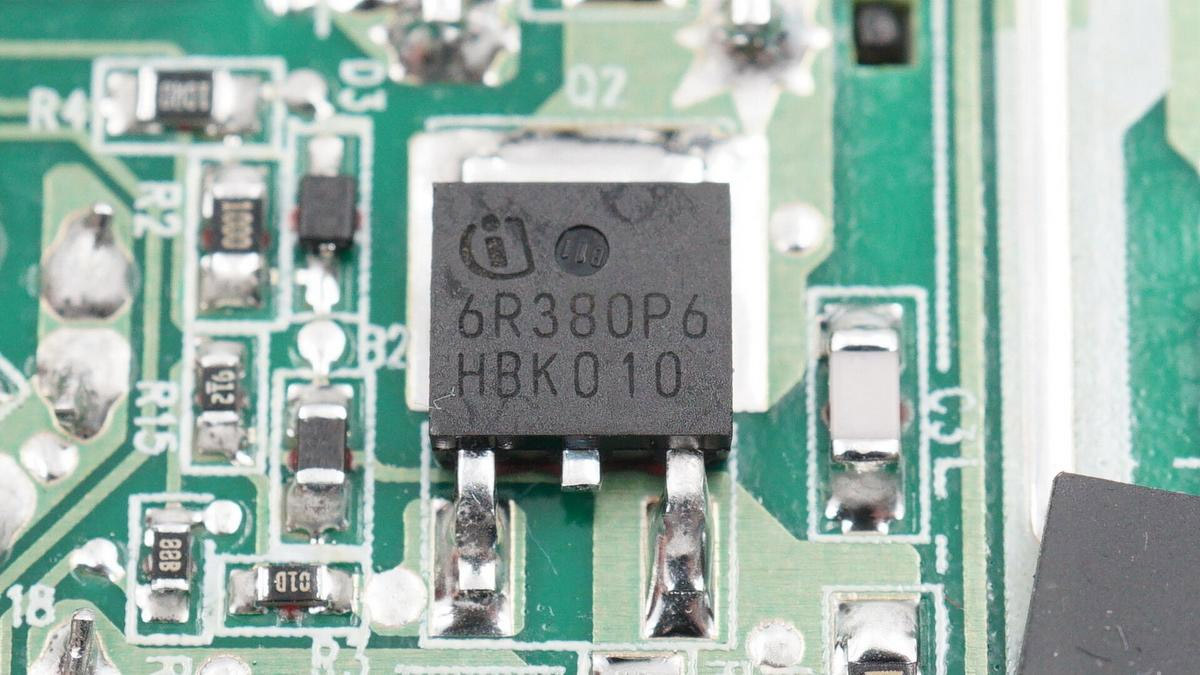

PFC升壓開關管來自大廠英飛凌，IPD60R380P6，耐壓650V，導阻0.38Ω。

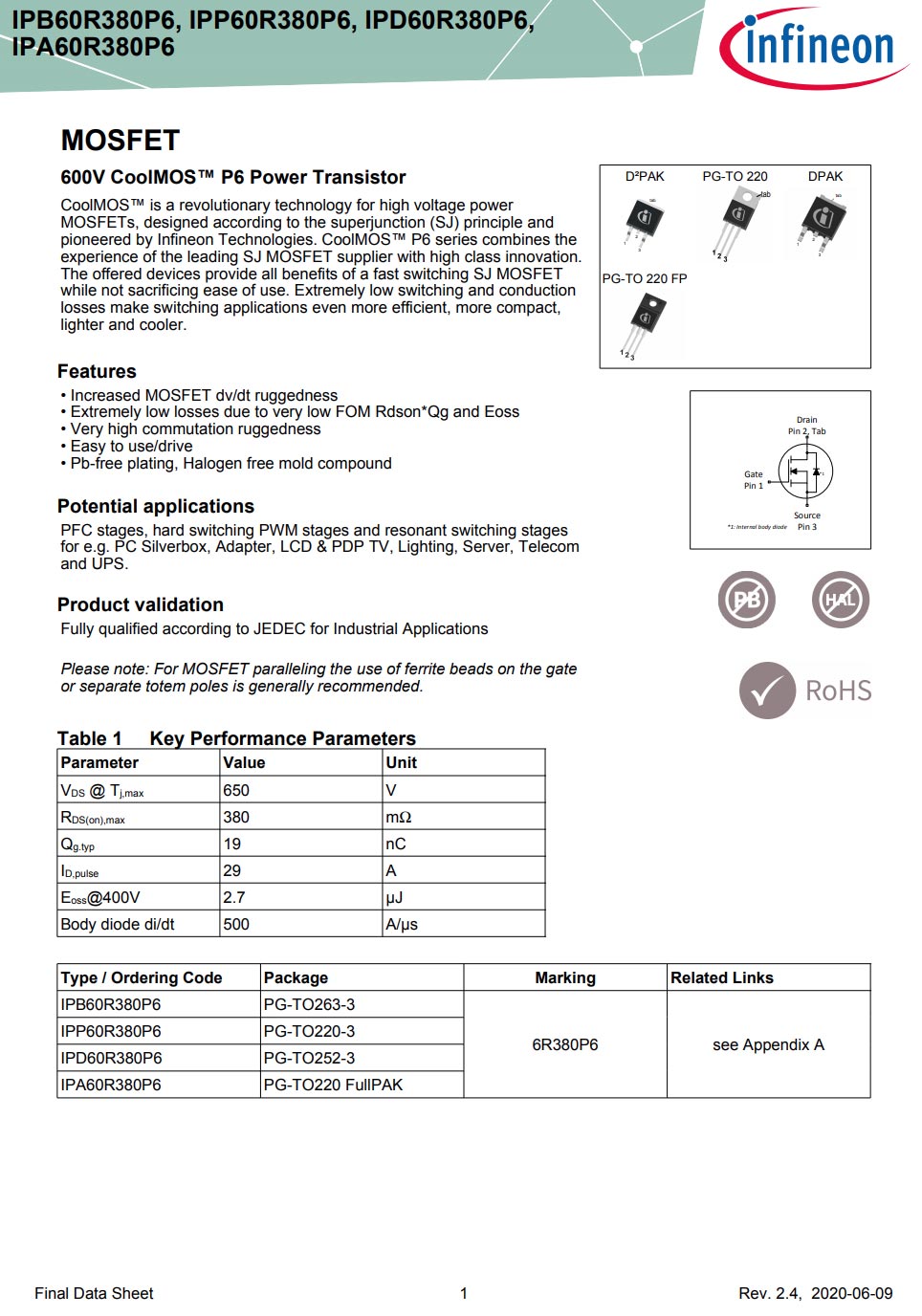

英飛凌 IPD60R380P6 詳細資料。

PFC升壓電感特寫。

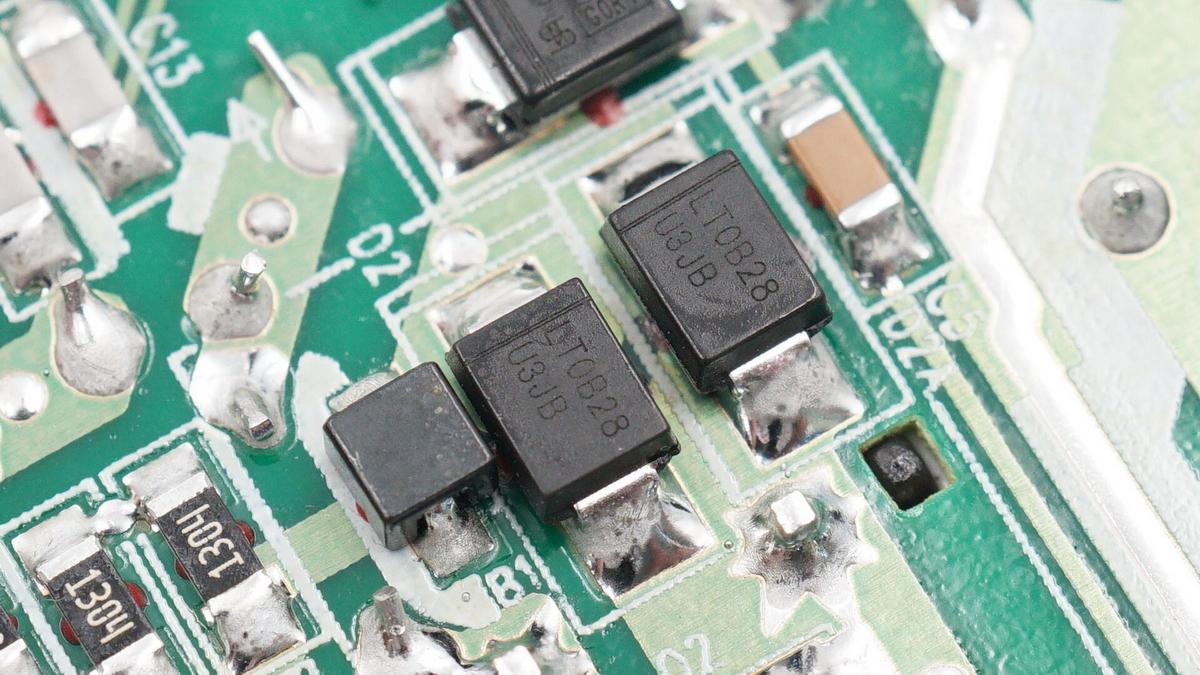

絲印U3JB的超快恢復二極管，MURS360，3A600V耐壓，兩顆并聯用于APFC升壓整流。

? ? ? ? ? ??

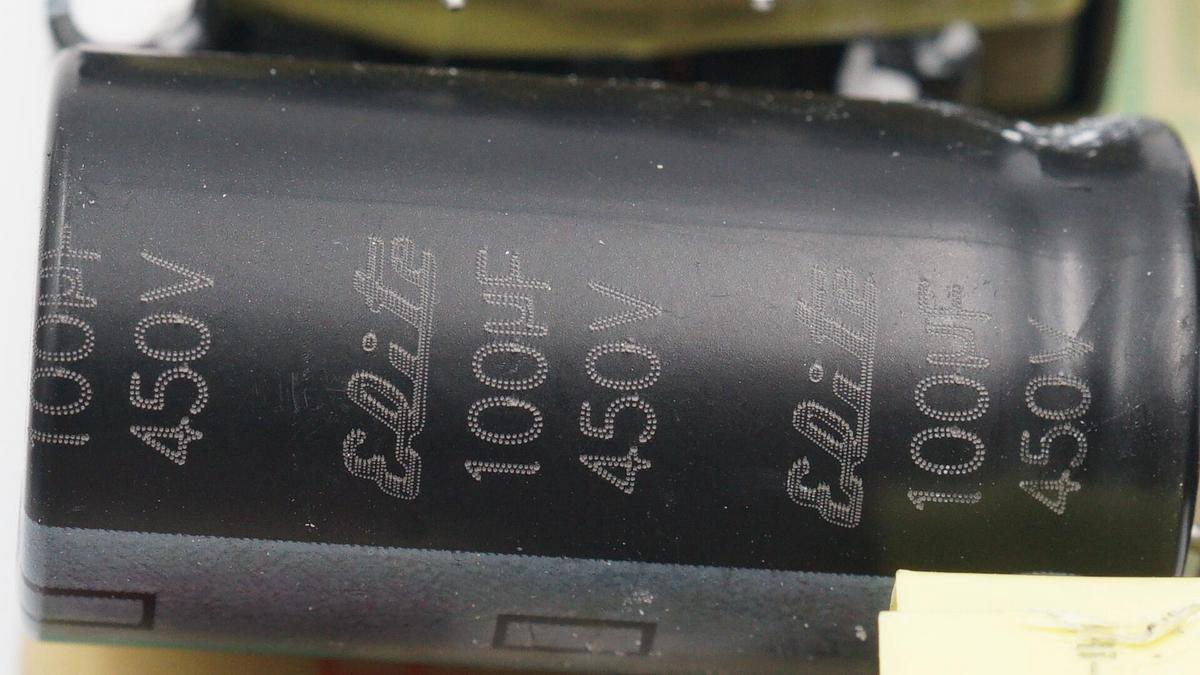

橫置的高壓濾波電解電容來自金山，規格為450V 100μF。

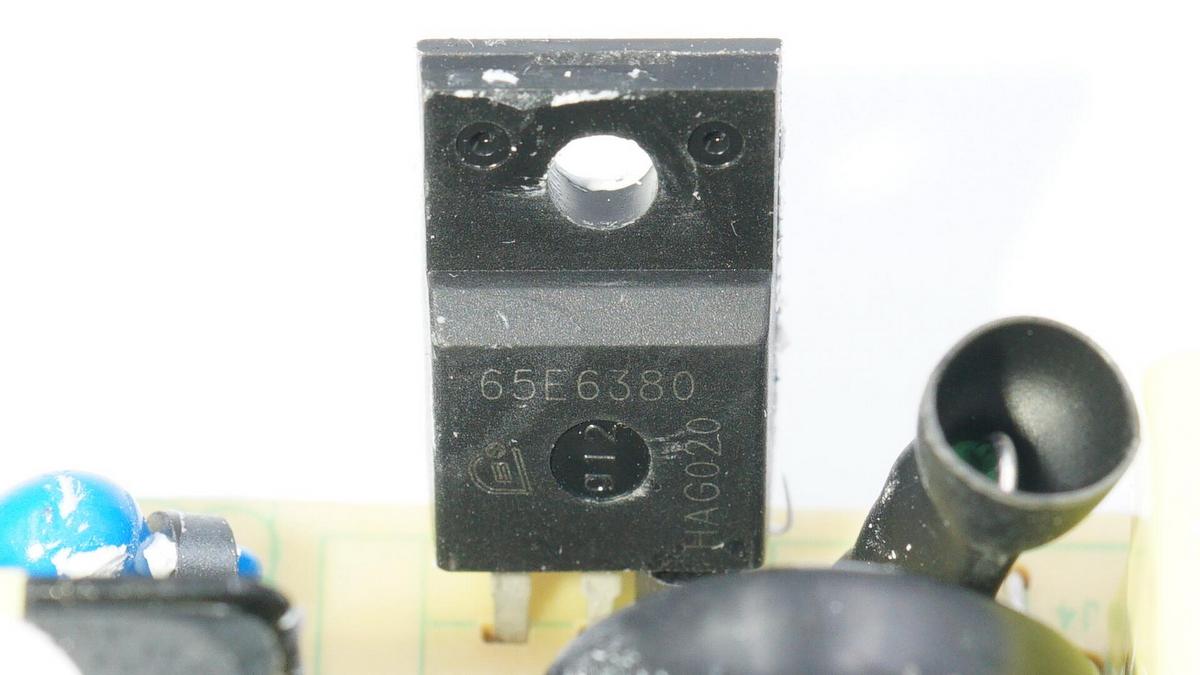

初級開關MOS管也是來自英飛凌，IPP65R380E6，耐壓700V，導阻0.38Ω。

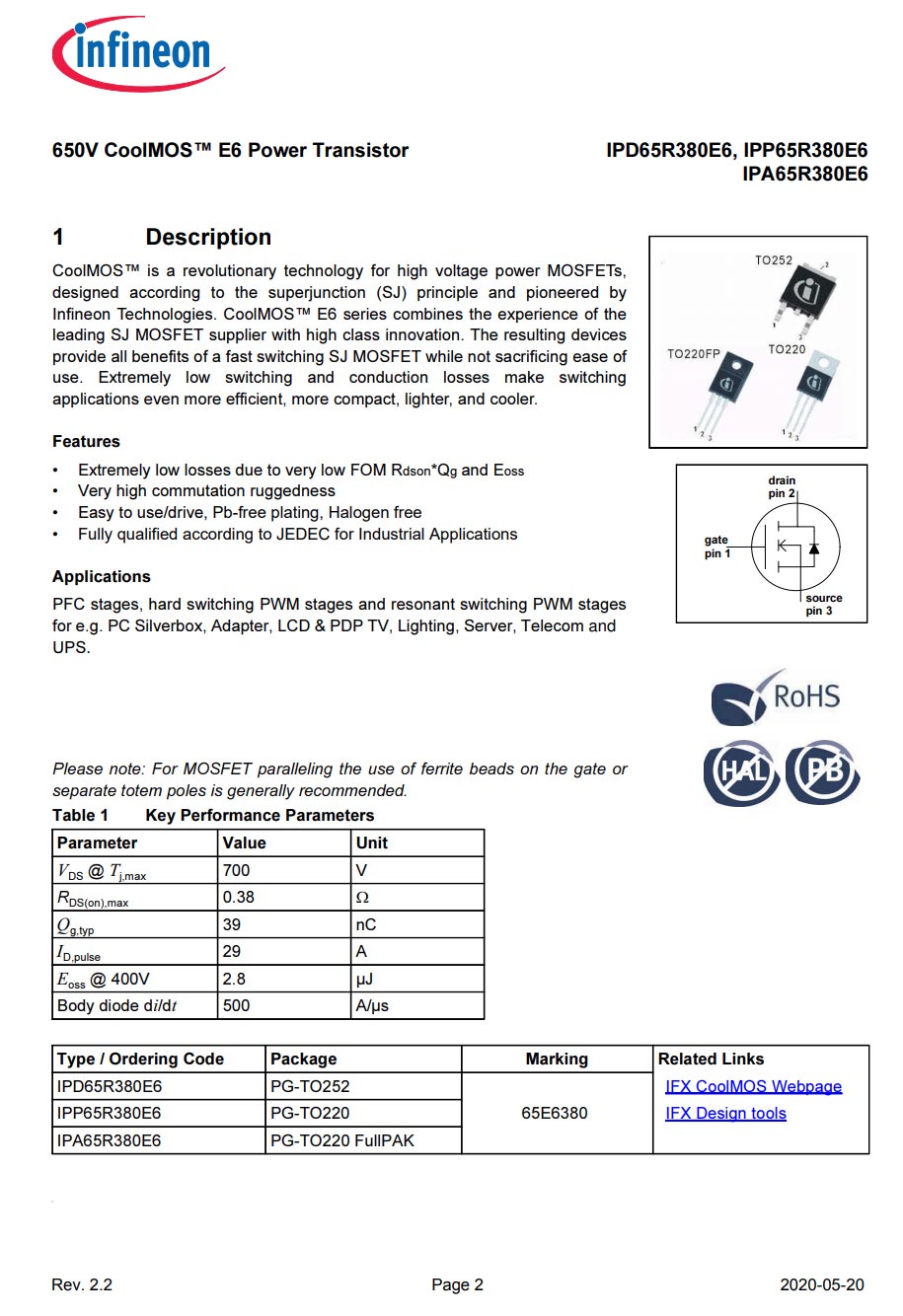

英飛凌 IPP65R380E6 詳細資料。

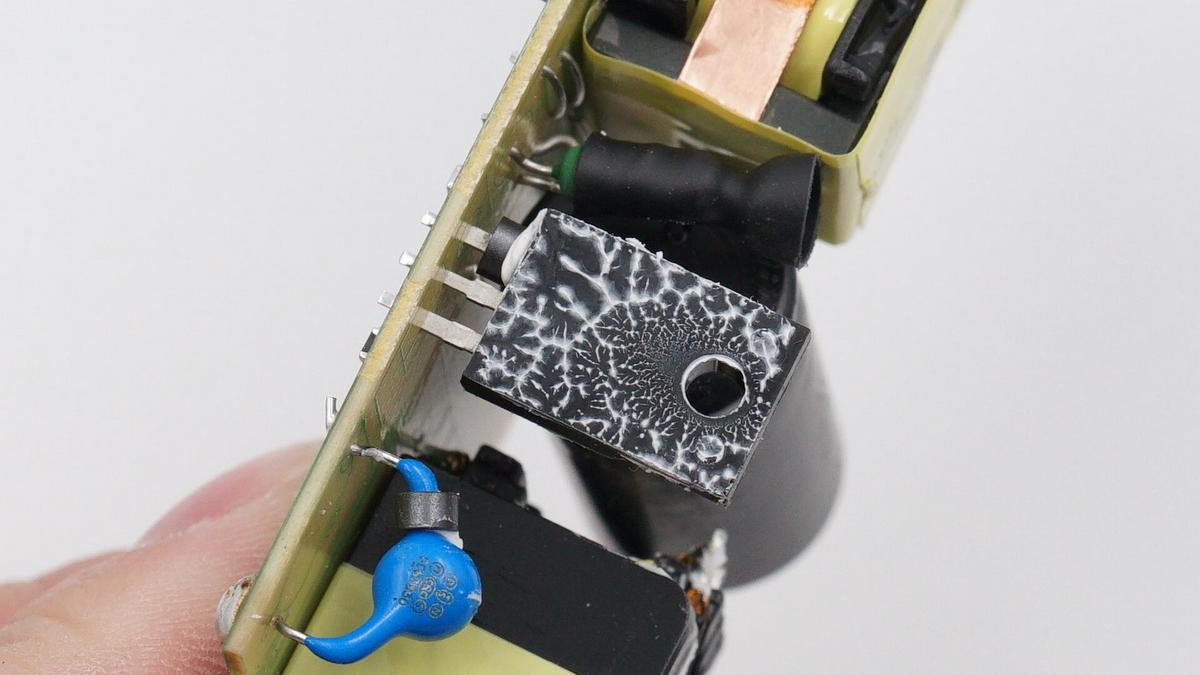

MOS管背面涂有導熱硅脂幫助導熱，散熱效果更好。

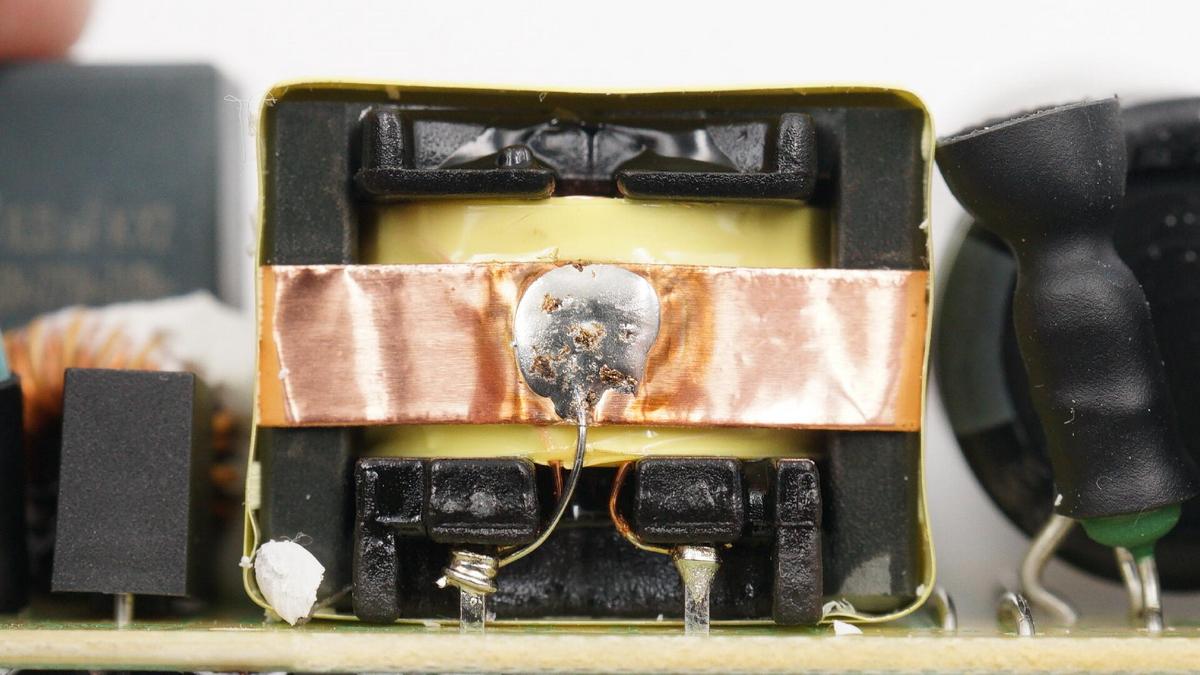

變壓器接地處理。

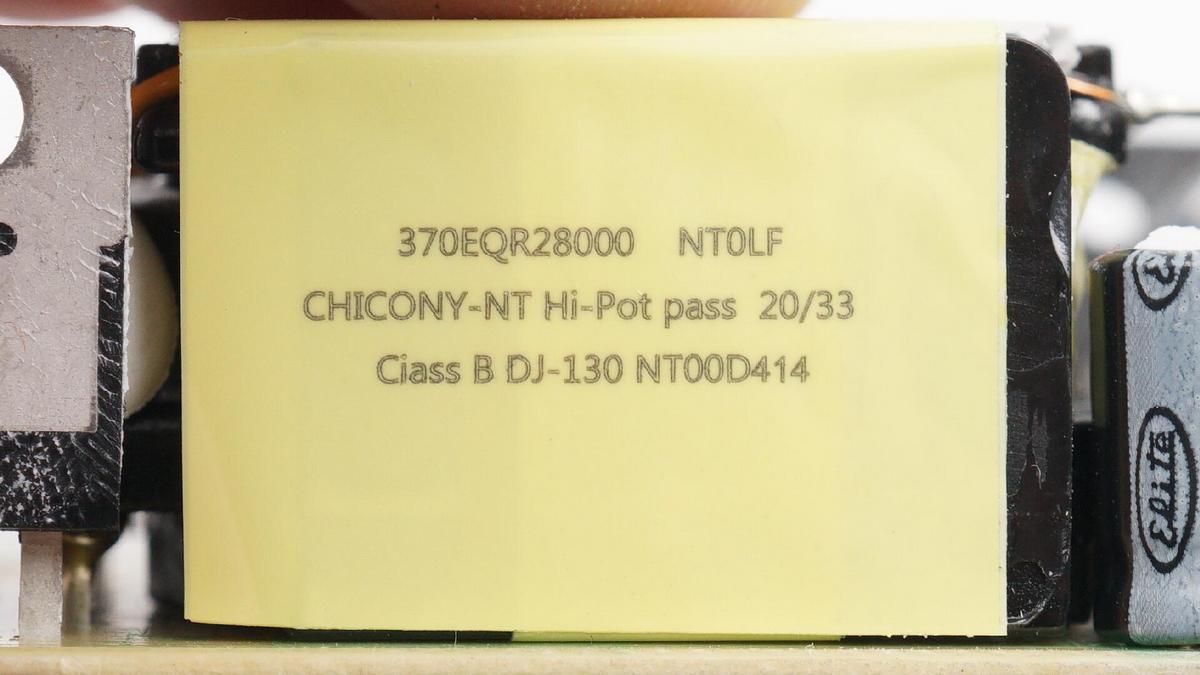

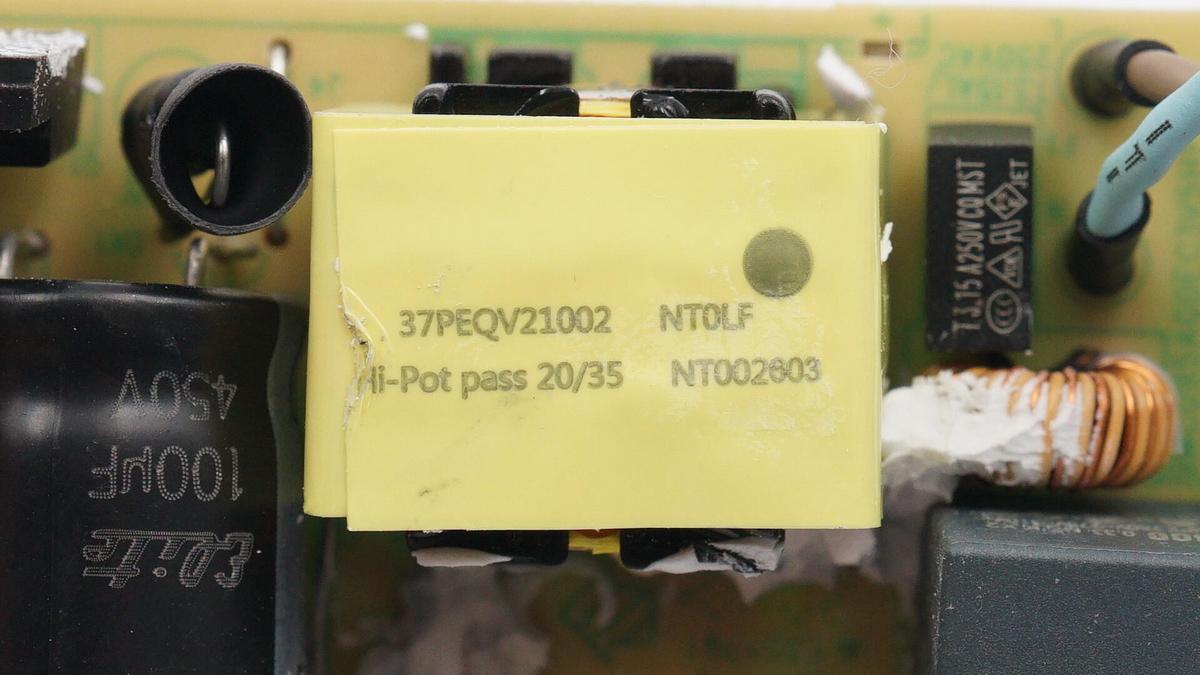

頂部噴碼有信息，由群光生產。

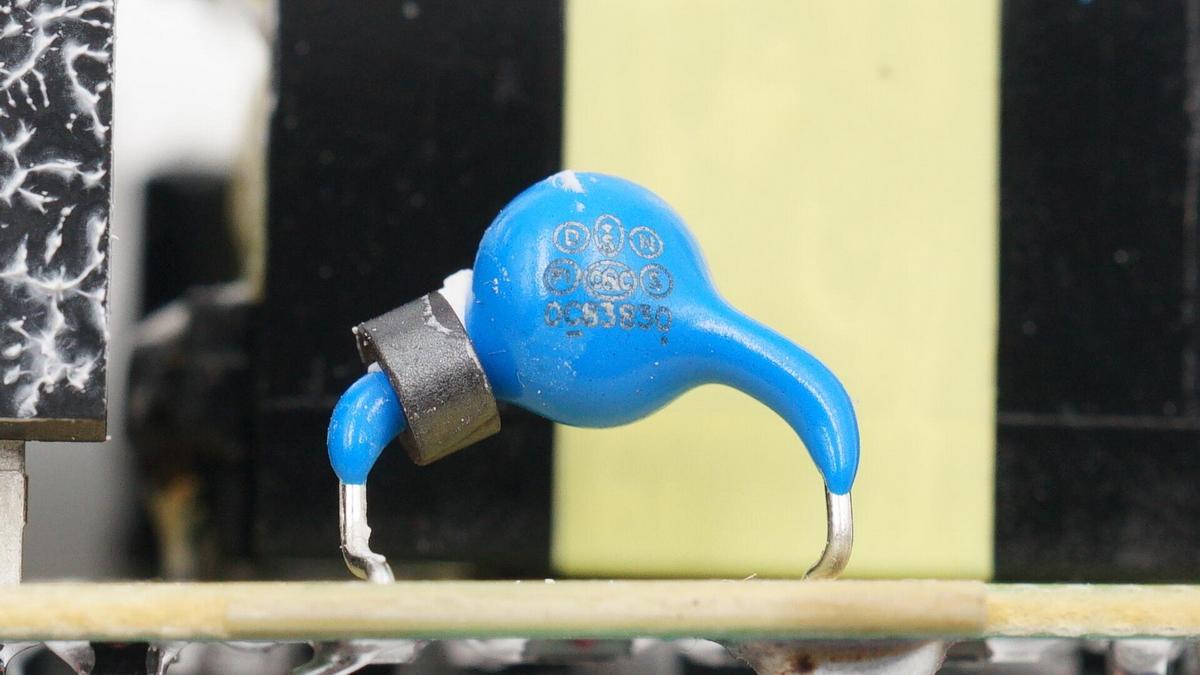

藍色Y電容特寫，引腳套有磁珠。

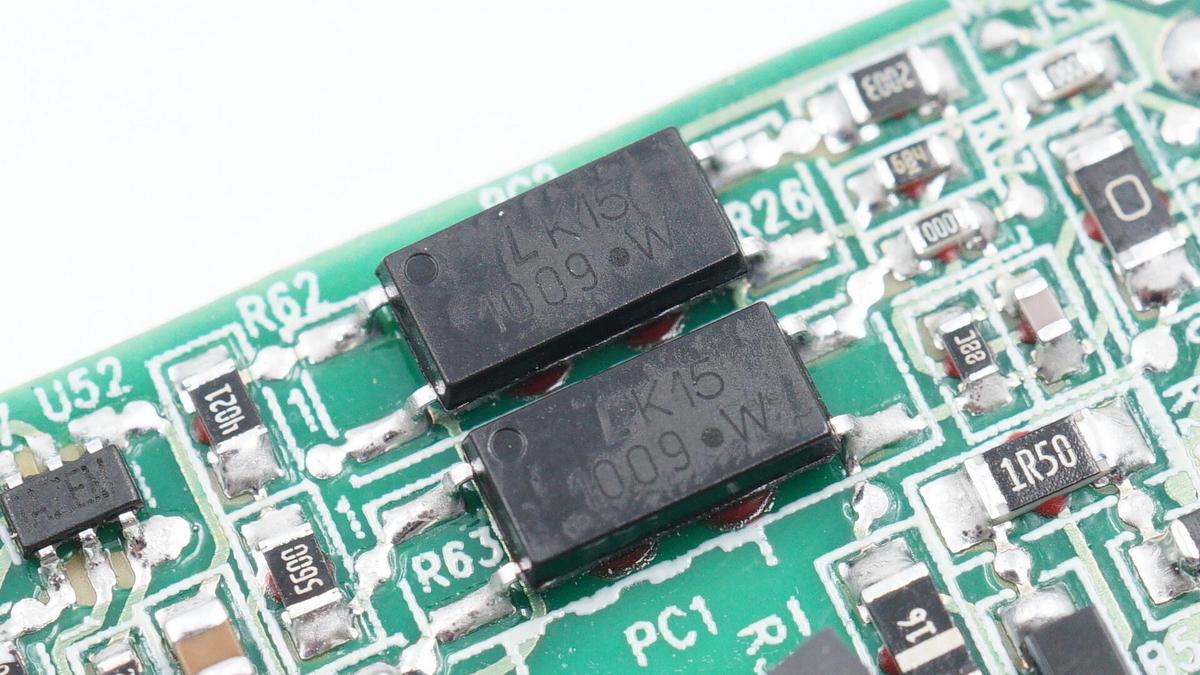

兩顆1009光耦，分別用于反饋輸出電壓和其他保護功能。

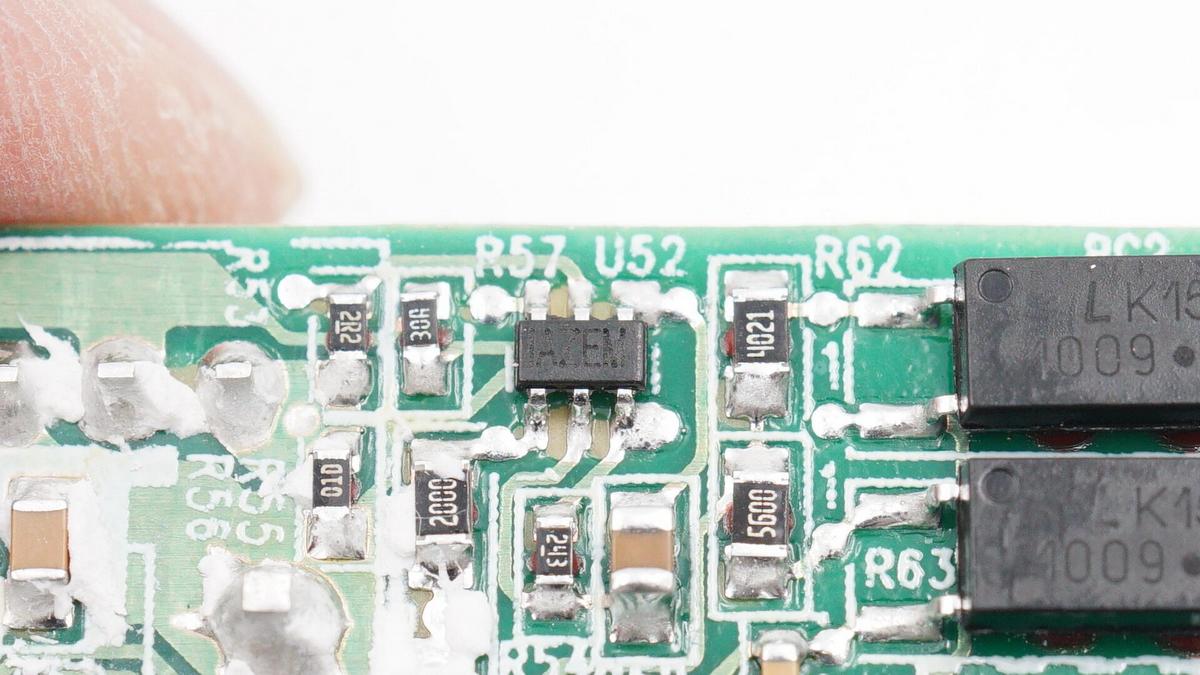

絲印IAZEM次級同步整流控制器，實際是MPS芯源半導體的MP6908，支持寬輸出電壓范圍，支持DCM/CCM/準諧振多種操作模式，支持高側和低側同步整流。

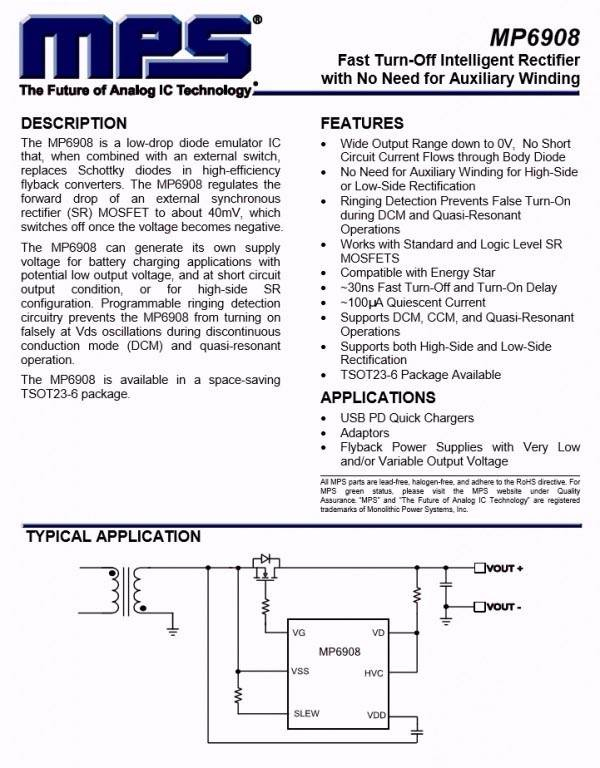

MP6908詳細規格參數。

充電頭網了解到，采用MPS MP6908的還有RedmiBook Pro 15筆記本標配100W充電器、宜家40W 2A1C桌面快充充電器、聯想筆記本65W PD快充充電器、三星65W PD快充充電器、閃極100W 3C1A氮化鎵快充充電器、安克65W PD快充、小米65W GaN充電器此外MPS同步整流芯片還被小米9 Pro原裝45W快充充電器、thinkplus 45W USB PD充電器、紫米65W 2C1A桌面PD快充充電器等數十款產品采用。

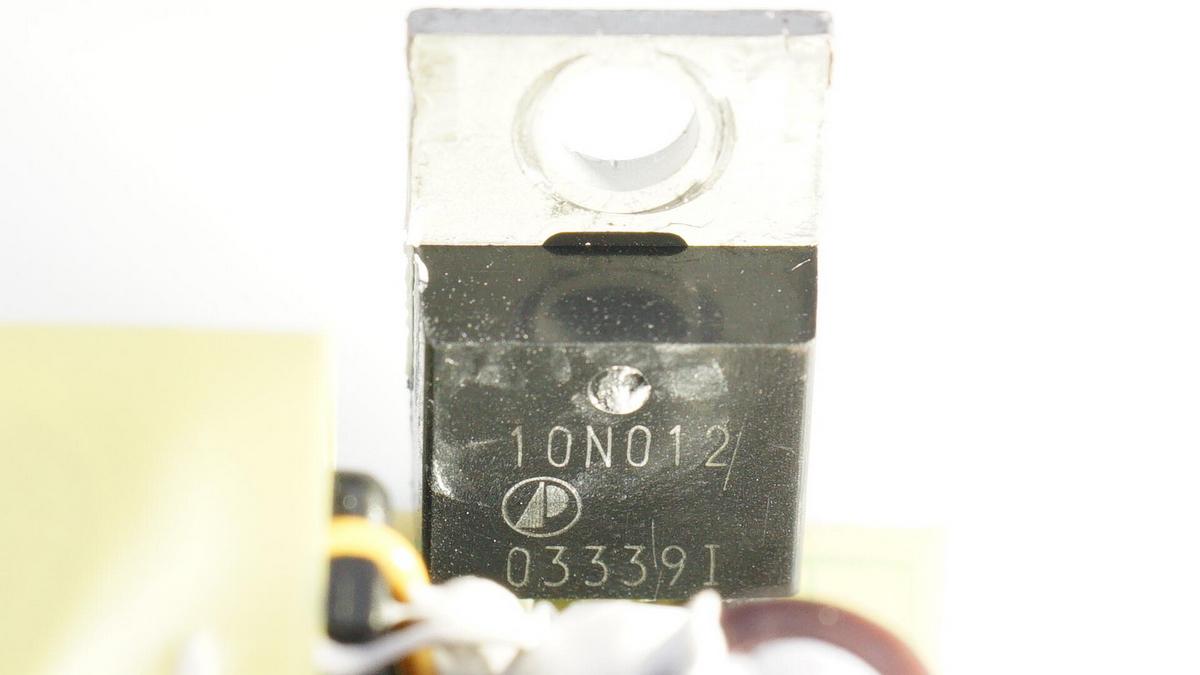

同步整流管采用富鼎AP10N012H，耐壓100V，導阻12.5mΩ。

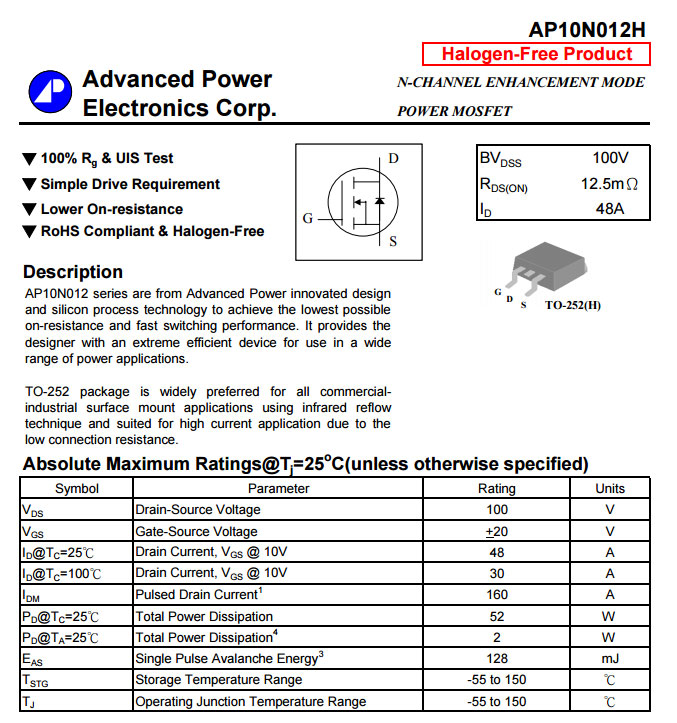

富鼎AP10N012H資料信息。

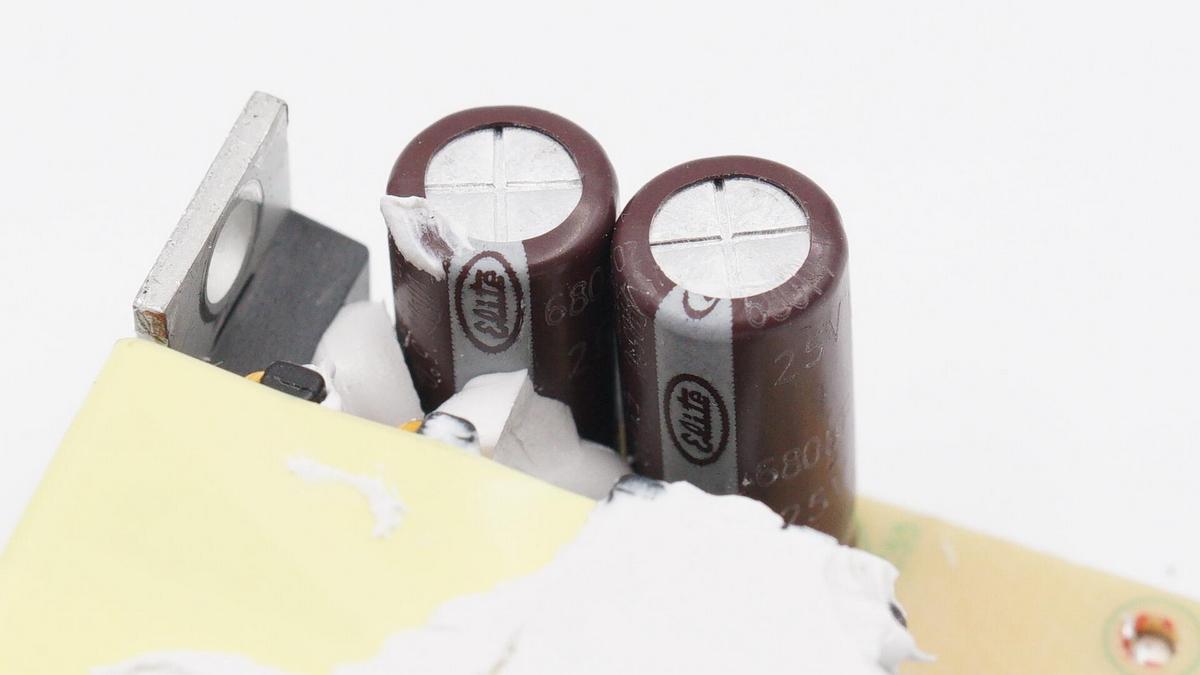

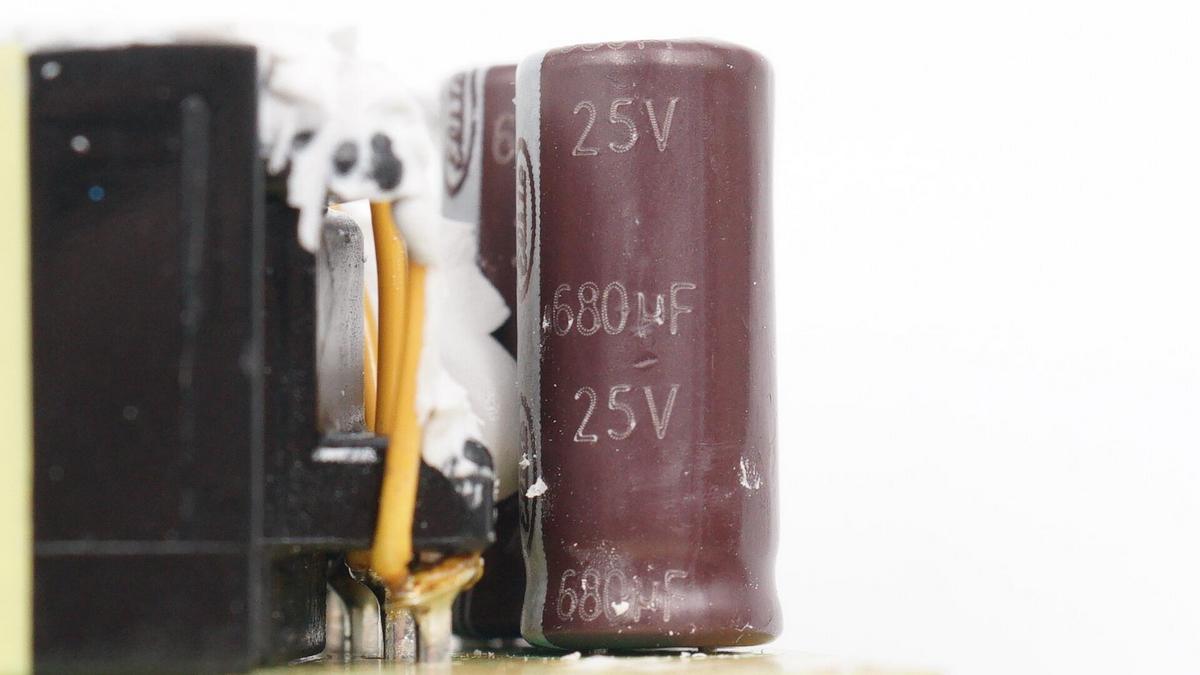

兩個輸出濾波電解電容也是來自金山。

規格均為25V 680μF。

? ??

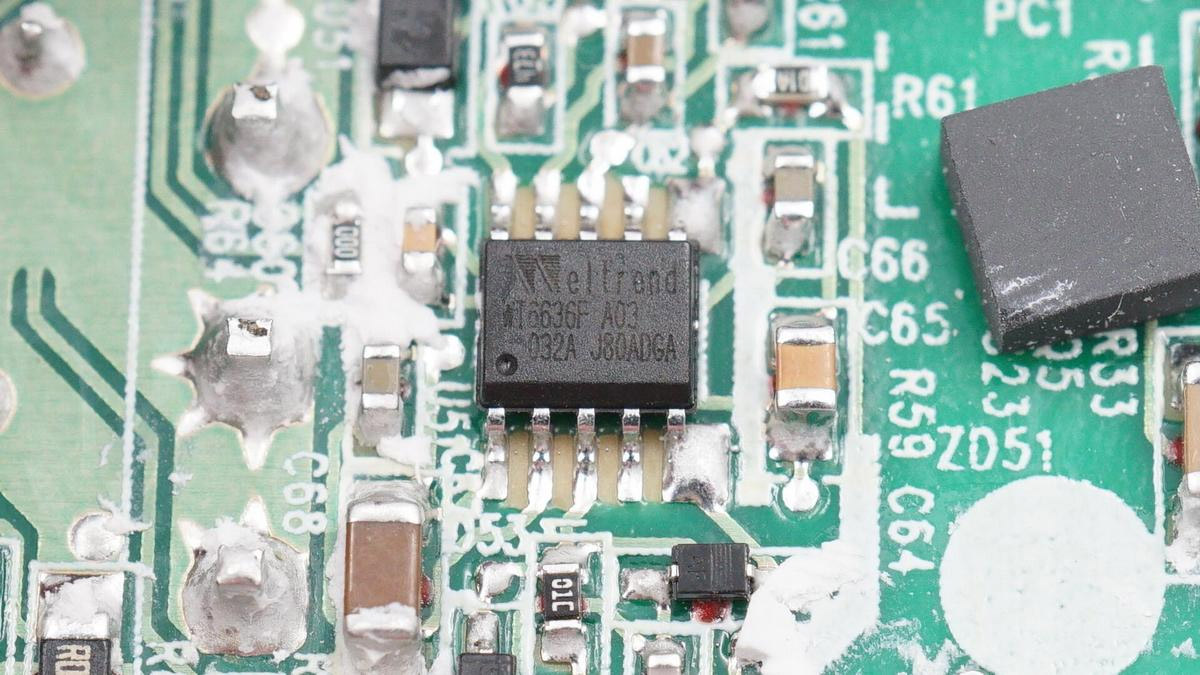

USB PD協議IC采用偉詮WT6636F，這是一顆通過USB-IF協會USB PD3.0（PPS）認證的協議芯片（TID號：1080018），另外通過了高通QC4+認證，認證號QC20200316138。

WT6636F支持USB PD3.0和PPS，內置可編程的恒壓恒流控制，集成低側電流采樣放大器，支持線損補償，支持多重保護功能，包括數據腳的過壓保護，內部集成10bit ADC用于電壓和電流檢測，內置8051內核單片機，內置放電MOS管。

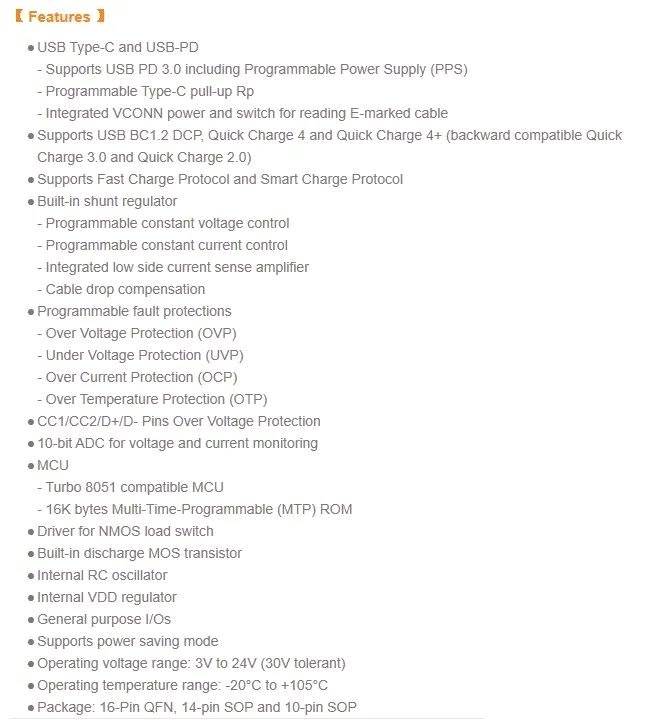

偉詮 WT6636F 資料信息。

據充電頭網了解，采用WT6636F的產品還有THEONE 65W 1A1C快充充電器、RedmiBook Pro 15筆記本標配100W充電器、青客迷你45W快充充電器、LG gram筆記本標配65W氮化鎵充電器、聯想thinkplus 65W氮化鎵口紅電源Pro、網易智造61W氮化鎵快充等，同時，還有數十款產品快充產品采用了偉詮的芯片。

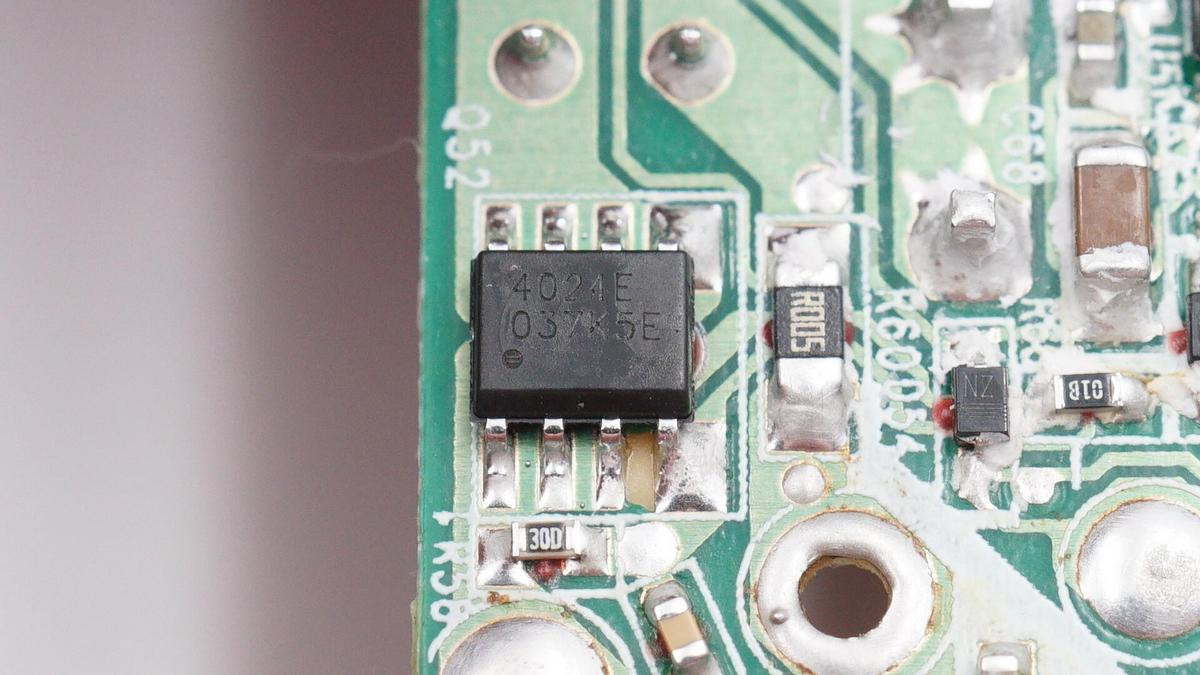

輸出VBUS開關管特寫，富鼎AP4024EM，NMOS，耐壓30V，導阻4.5mΩ。

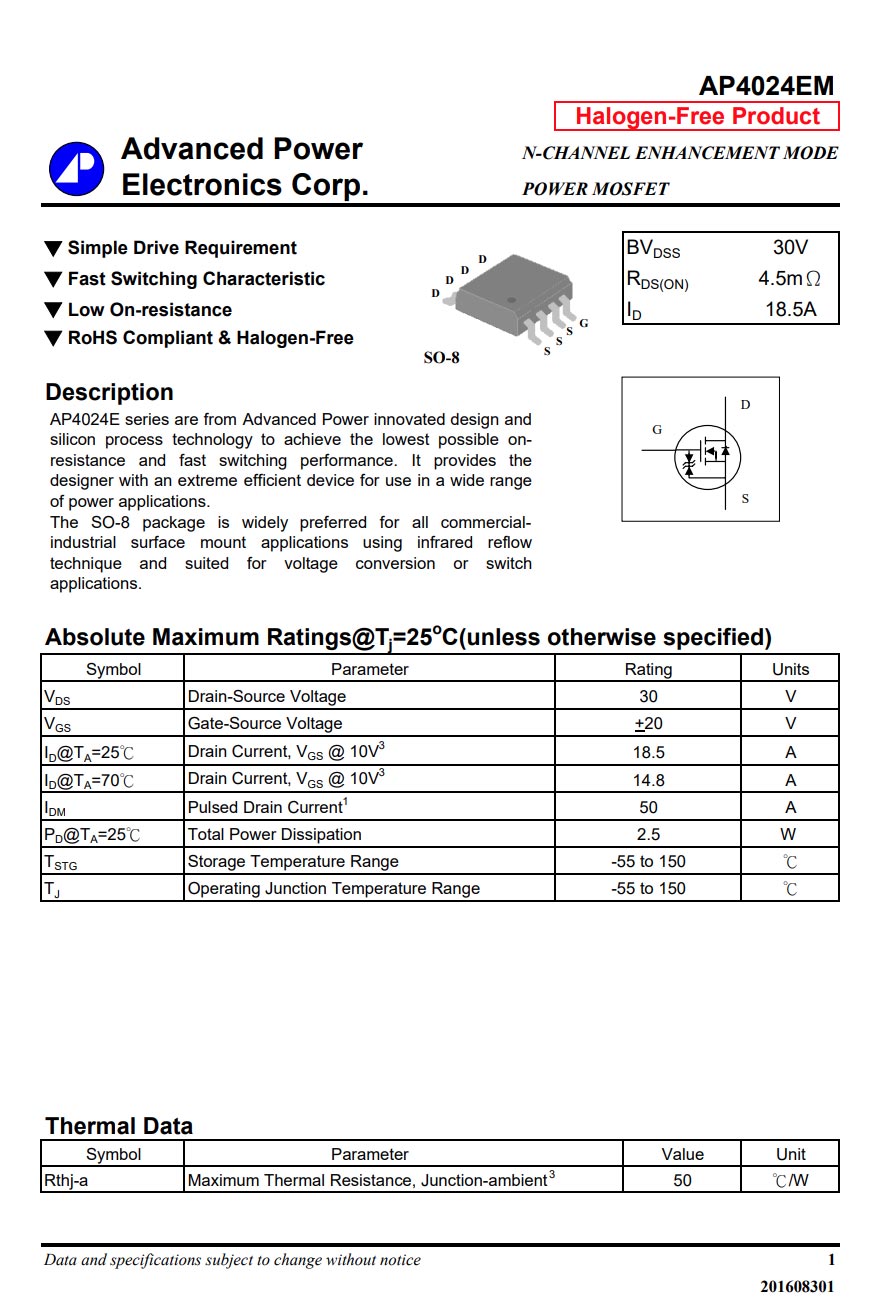

富鼎 AP4024EM 詳細資料。

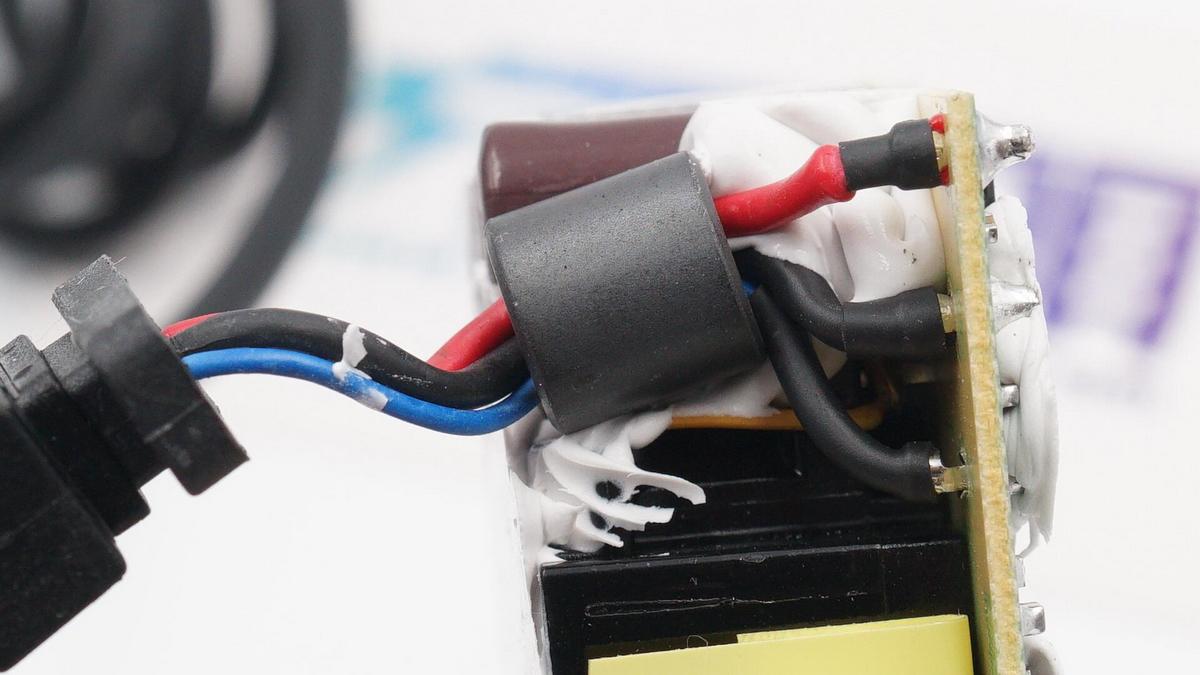

輸出導線套有磁環進行抗干擾。

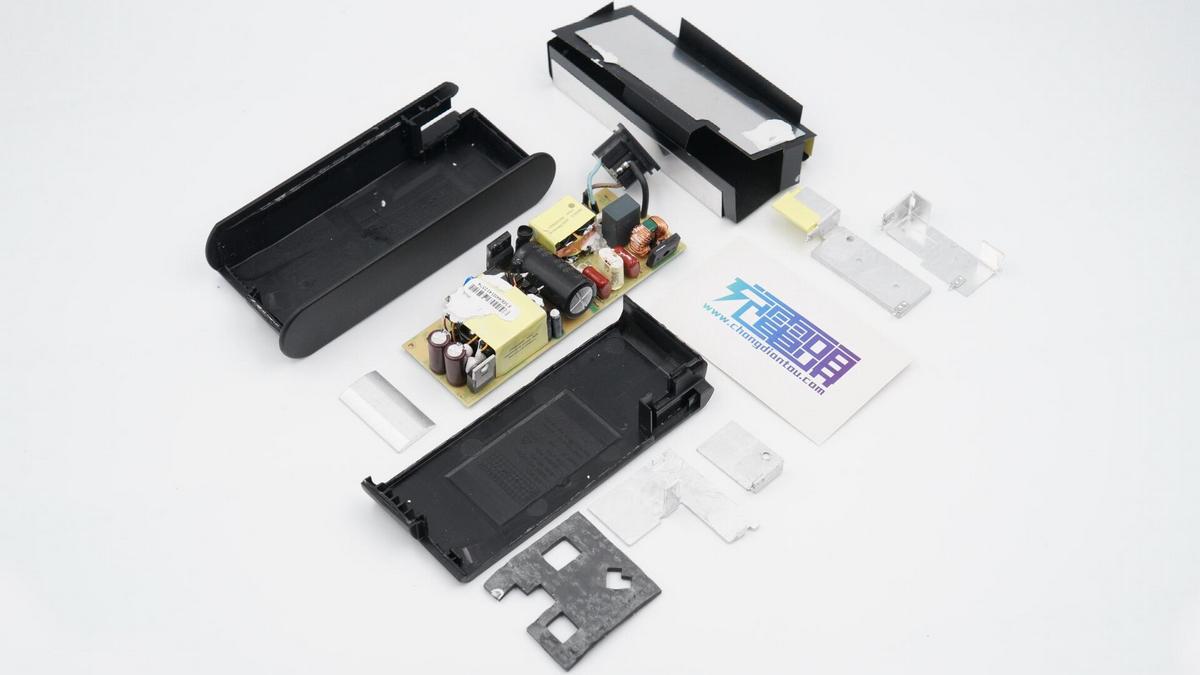

全部拆解完畢，來張全家福。

充電頭網拆解總結

聯想這款筆電適配器自帶輸入輸出線纜，且輸入電源線可更換，全球大多數地區均可使用，對出差用戶很友好。相較于傳統接口的筆記本電源而言，這款配件自帶USB-C接口并且具備5V、9V、15V、20V四個電壓檔位，最大輸出功率95W，給筆電充電速度會非常快。

充電頭網通過拆解發現，充電器AC-DC部分，由安森美NCP1937組合控制器搭配英飛凌MOS，以及芯源半導體MP6908搭配富鼎同步整流管組成帶APFC的同步整流開關電源。輸出電壓由偉詮WT6636F控制。輸入輸出濾波電容來自臺灣金山，整體用料非常扎實。

另外充電器內部元器件分布稀疏，間隙間填充硅膠加固和導熱，主要發熱器件配有專門散熱片，外圍覆蓋大面積鋁片，輸入輸出導線絕緣處理，細節也很講究。
