在前幾天的紅米K40雙旗艦發布會上，除手機外還同步推出了RedmiBook Pro輕薄本和電視等新品，其中RedmiBook Pro 15搭載英特爾11代酷睿H35系列標壓處理器，內置70Wh電池，支持100W快充，價格4999元起，讓很多人直呼“太香了”。

并且RedmiBook Pro 15筆電標配100W充電套裝，充電器體積很小，CC線長約1.5米，相比傳統筆電板磚適配器來說，外帶更加方便，同時又能快速讓筆記本滿血復活。充電套裝充電頭網已經拿到，下面就對其進行詳細拆解，一起來看看設計用料如何。

一、小米100W充電器外觀

小米100W充電套裝一覽。

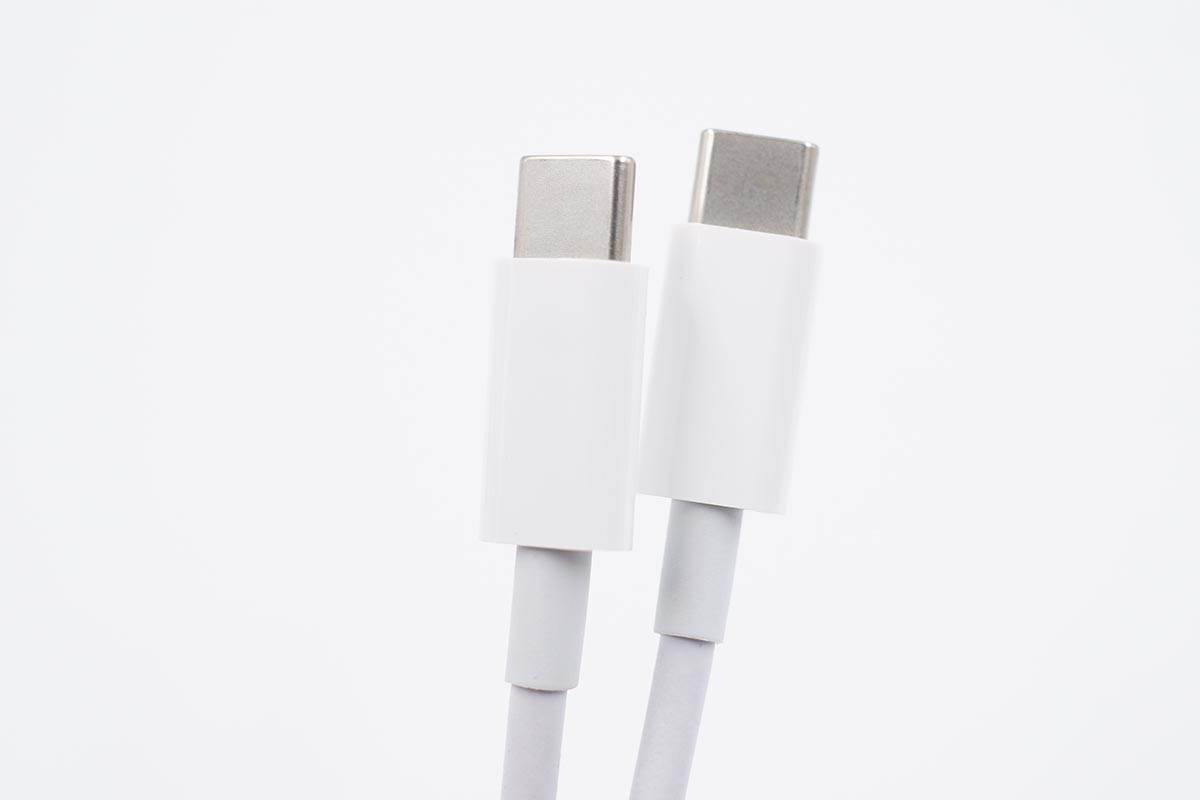

線頭塑料殼亮面設計，兩端均做了抗彎折處理。

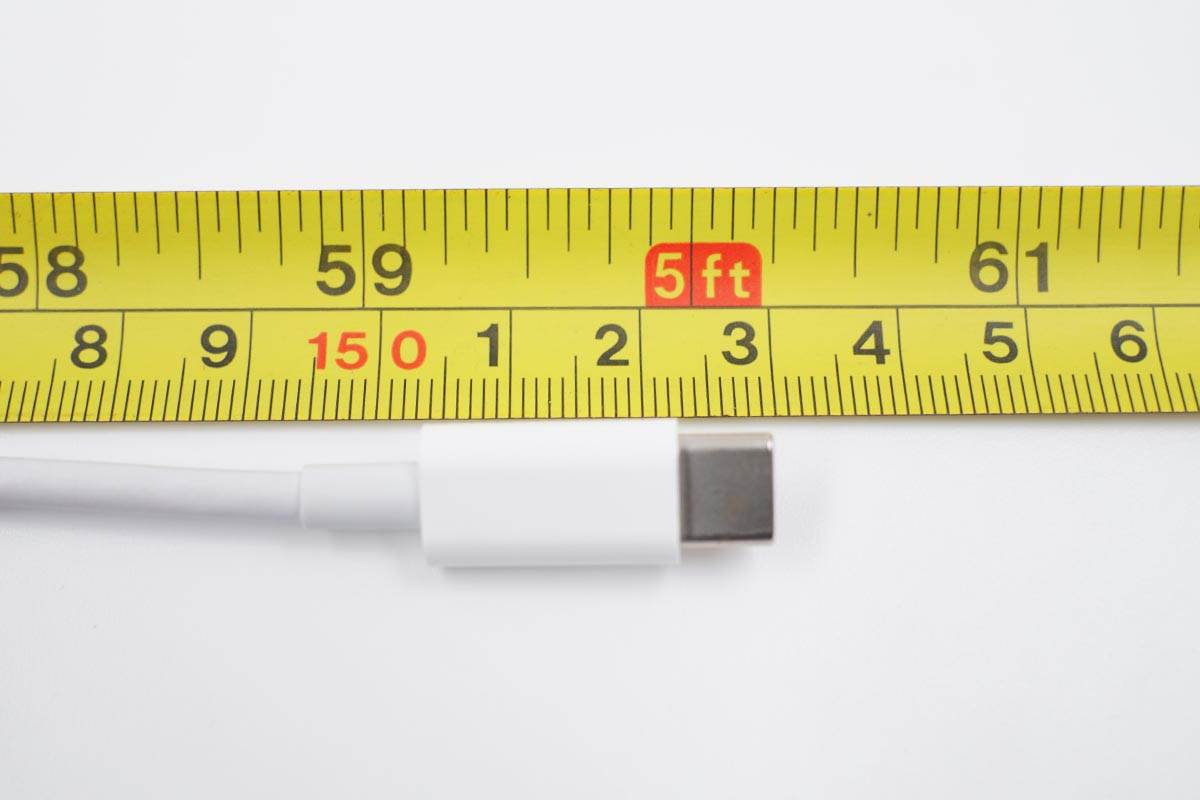

整根線纜長約153cm。

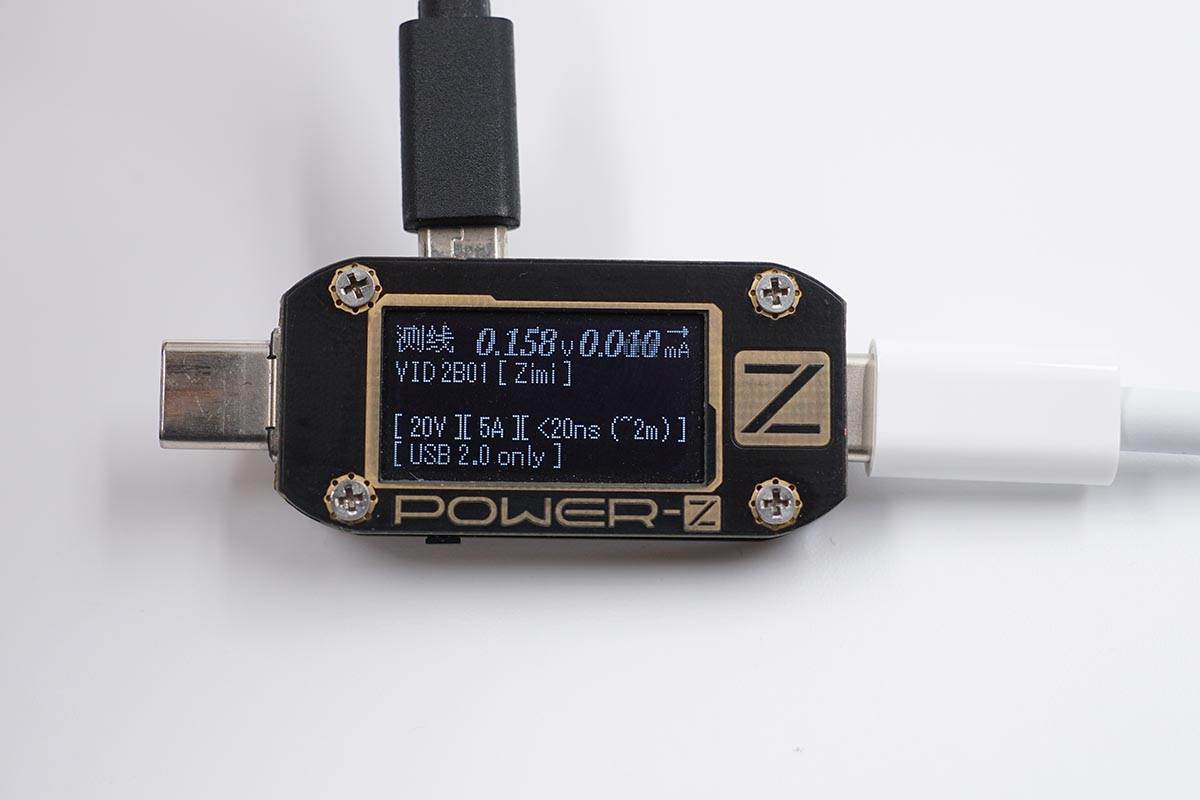

使用ChargerLAB POWER-Z KM001C檢測顯示該線纜帶有E-Marker芯片，其電力傳輸能力為20V5A 100W，數據傳輸能力為USB2.0。

充電器采用PC阻燃材質白色外殼，正背面磨砂，側身亮面，整體非常簡潔。

機身造型方正扁平，一如既往的棱邊設計，輸入端采用固定式國標插腳。

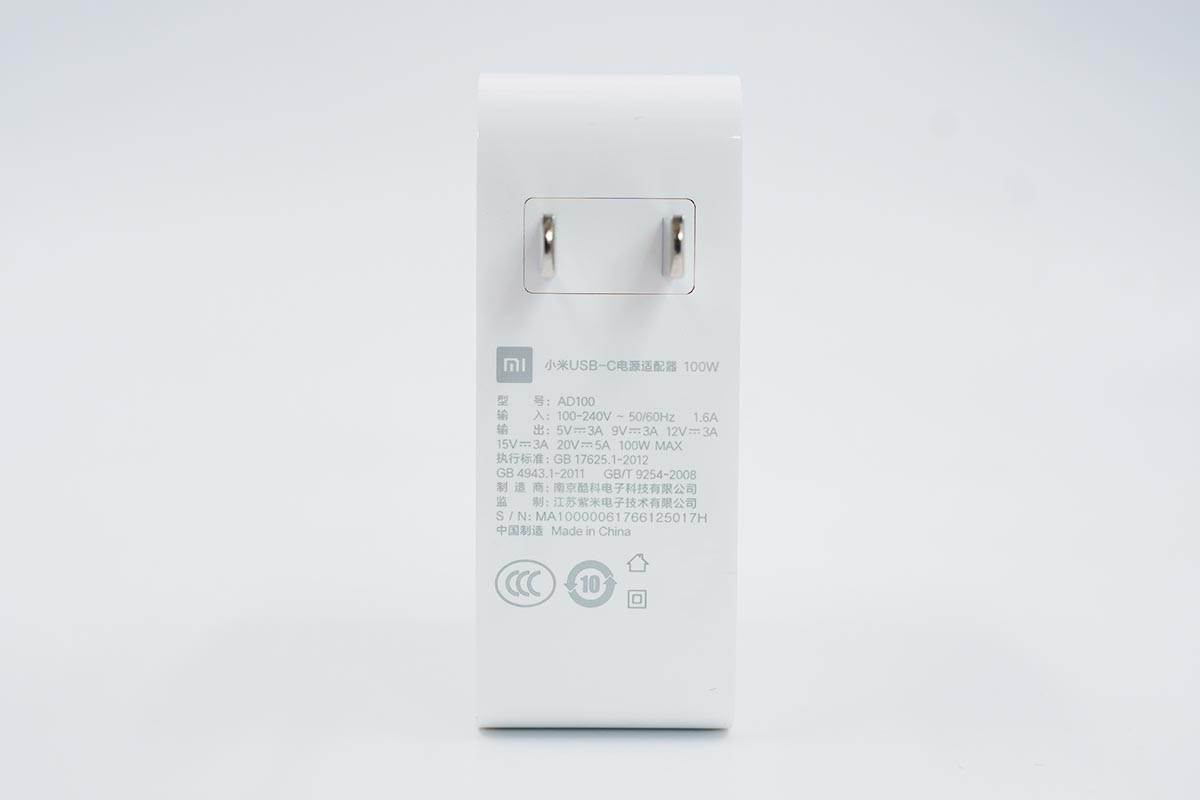

插腳采用單獨塑料模塊，輸入端外殼上標注有充電器參數

型號：AD100

輸入：100-240V~50/60Hz 1.6A

輸出：5V3A、9V3A、12V3A、15V3A、20V5A

制造商：南京酷科電子科技有限公司

監制：江蘇紫米電子技術有限公司

充電器已經通過了CCC認證。

另一面設有一個USB-C接口，白色膠芯不露銅。

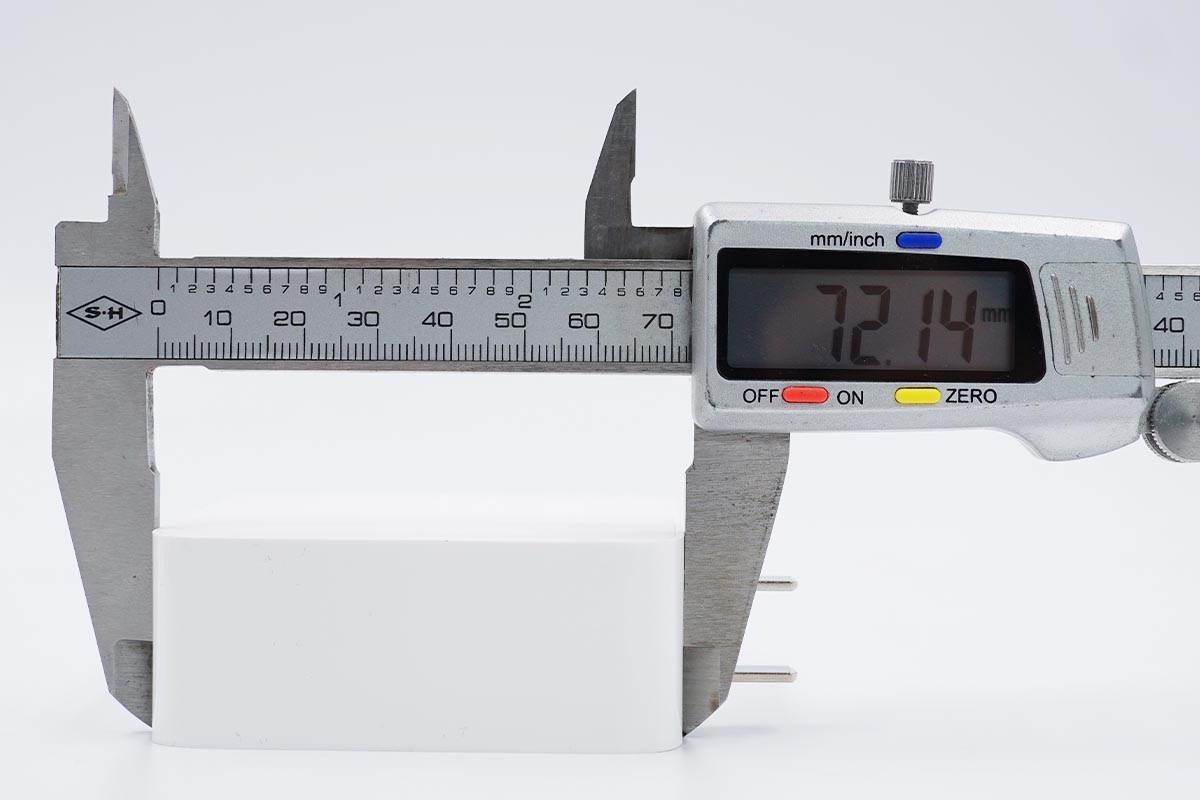

使用游標卡尺實測充電器機身高度為72.14mm。

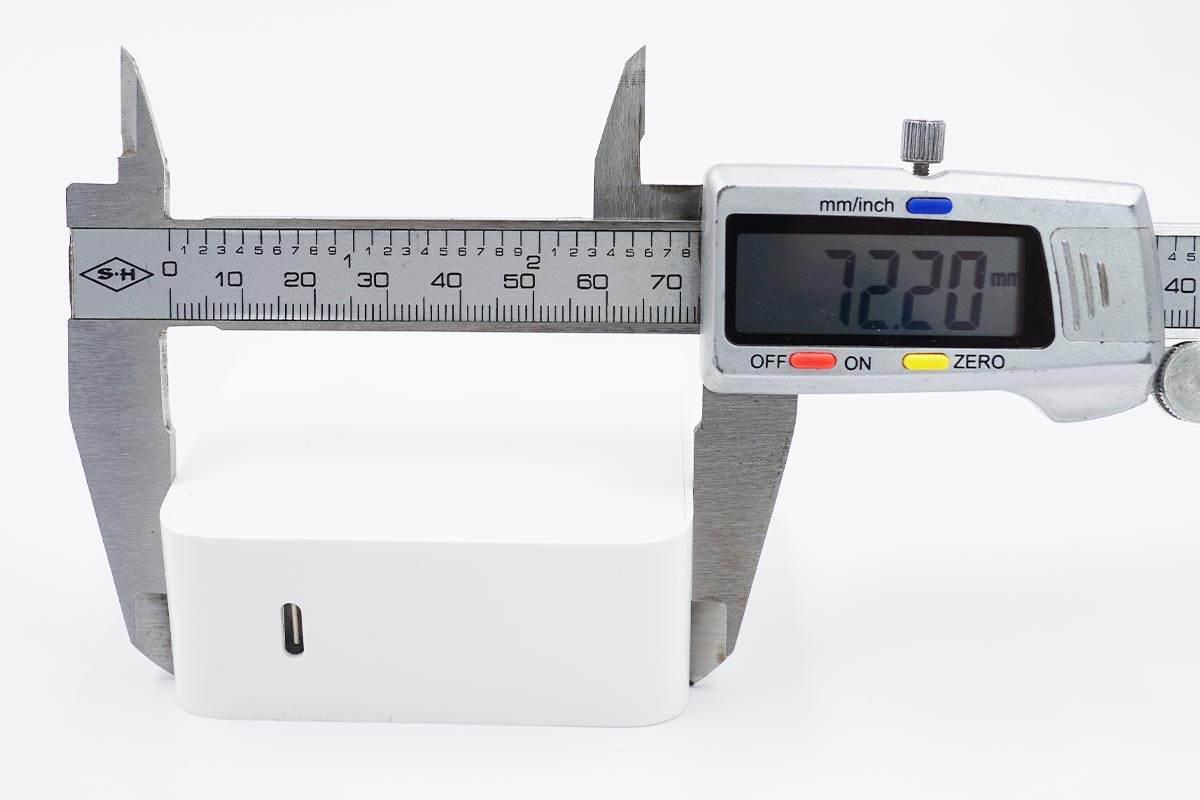

寬度為72.2mm。

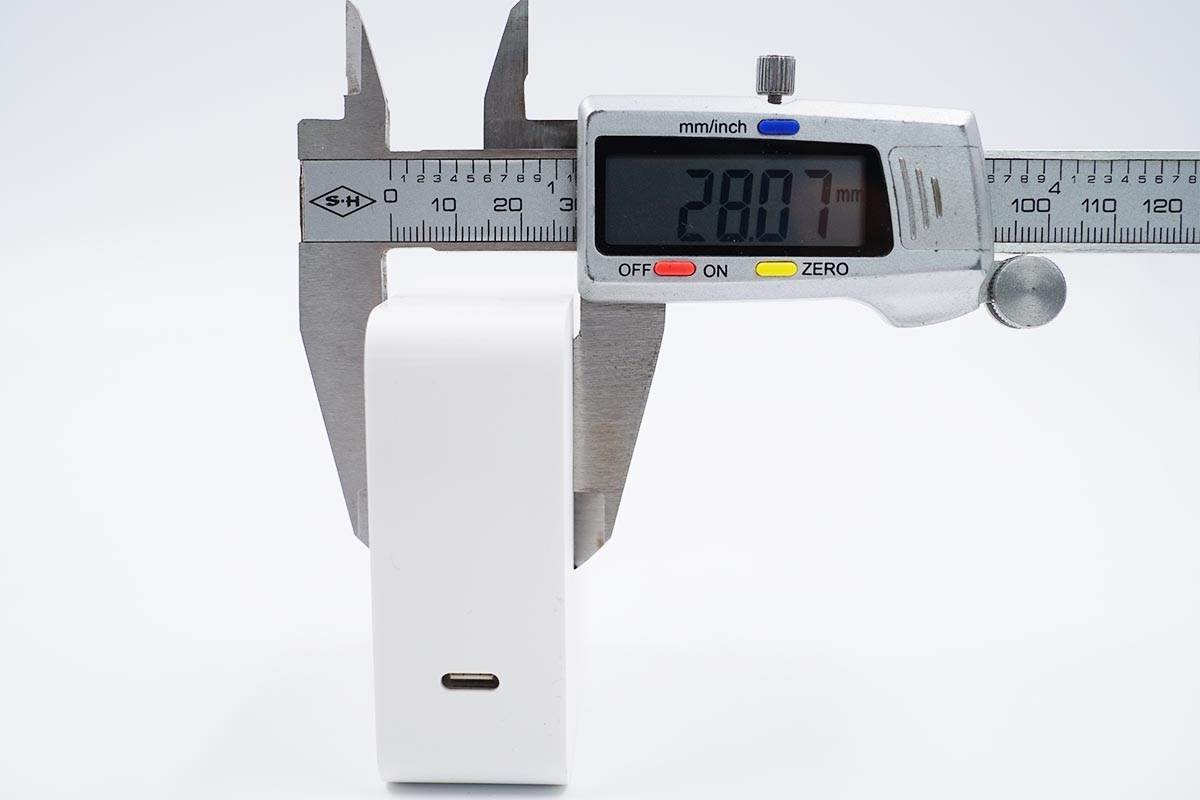

厚度為28.07mm。

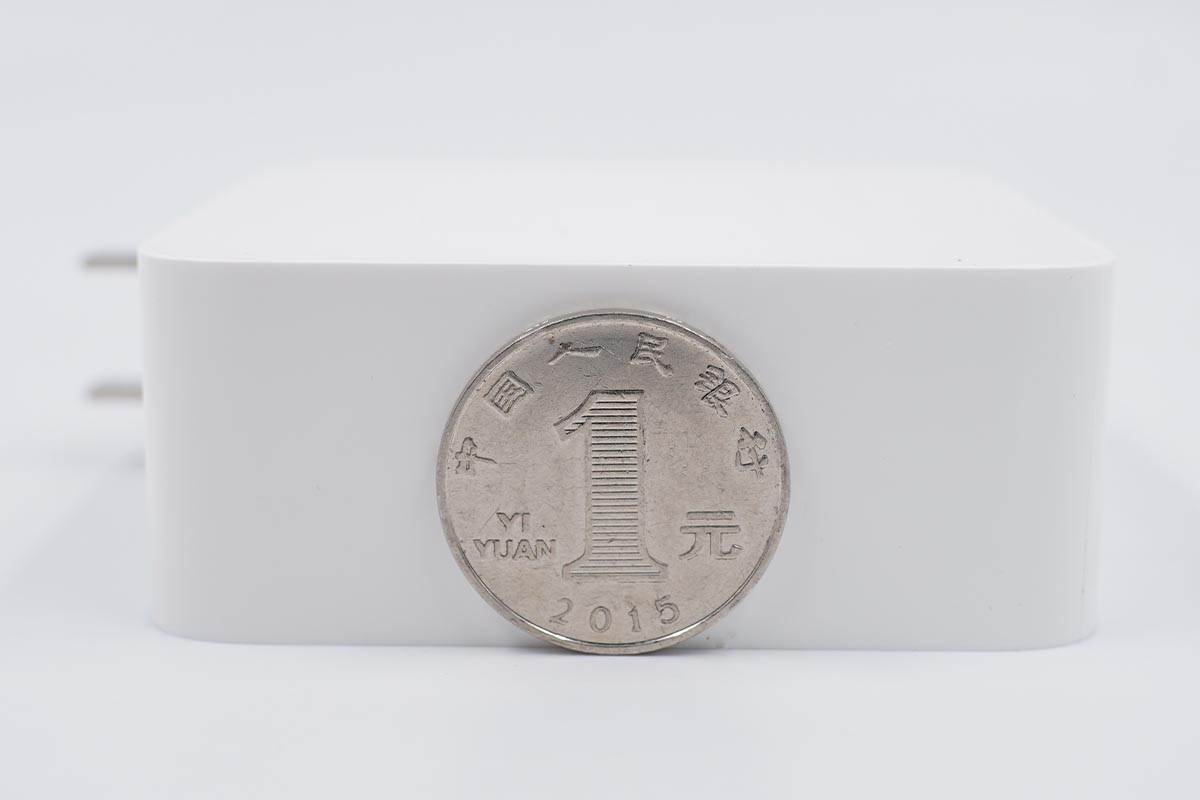

機身厚度比一元硬幣直徑大一點。

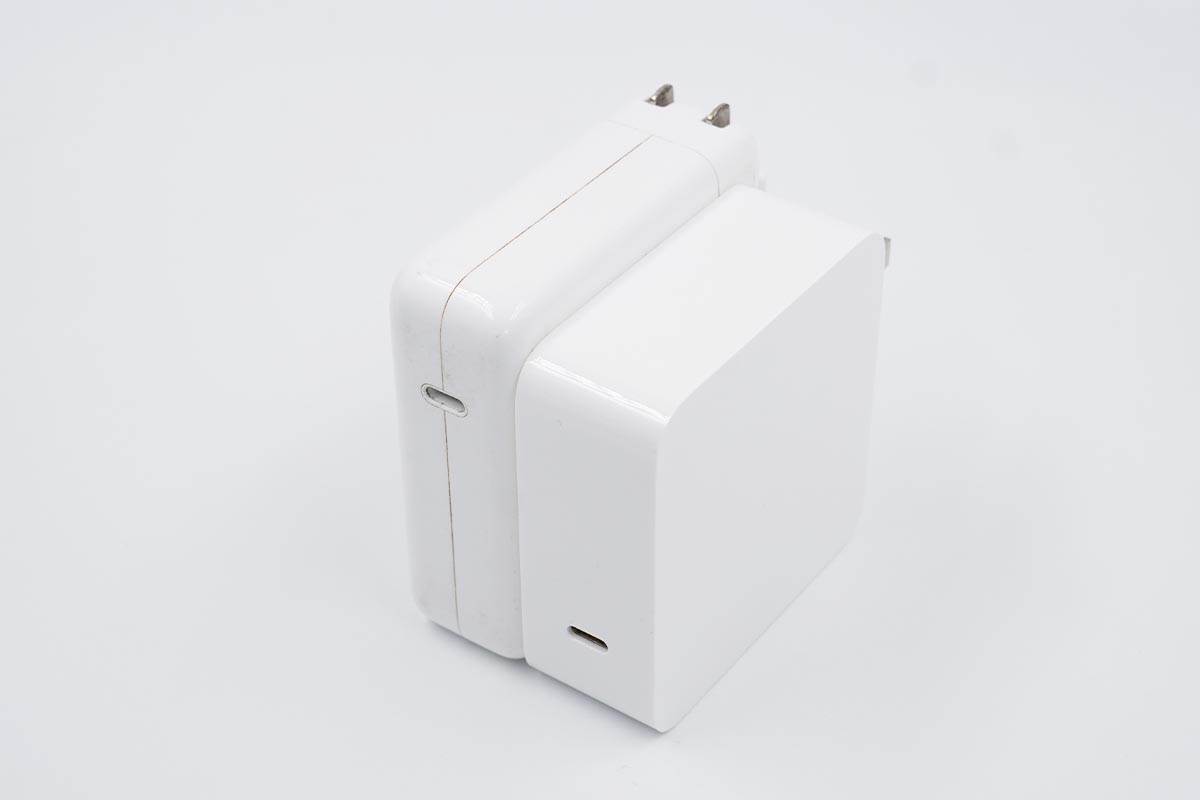

和蘋果96W充電器直觀對比，功率更大，體積反倒還要小一圈。

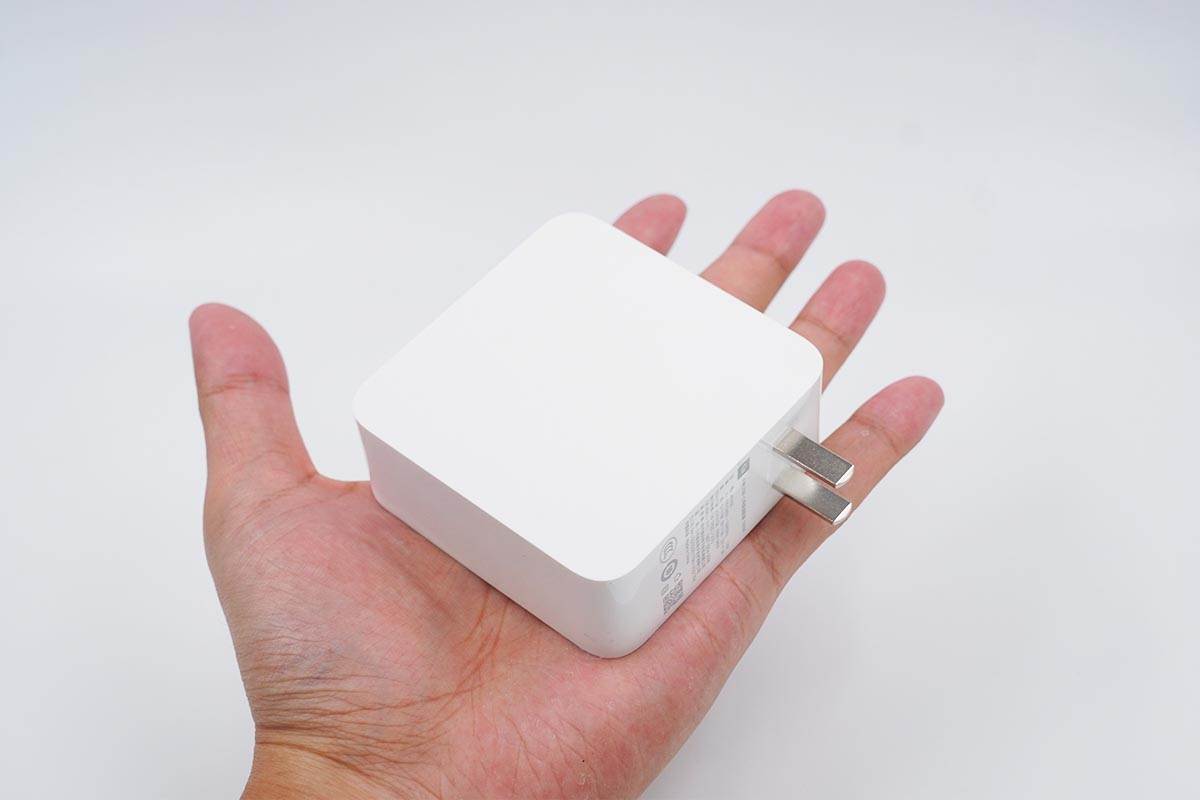

拿在手上的直觀感受。

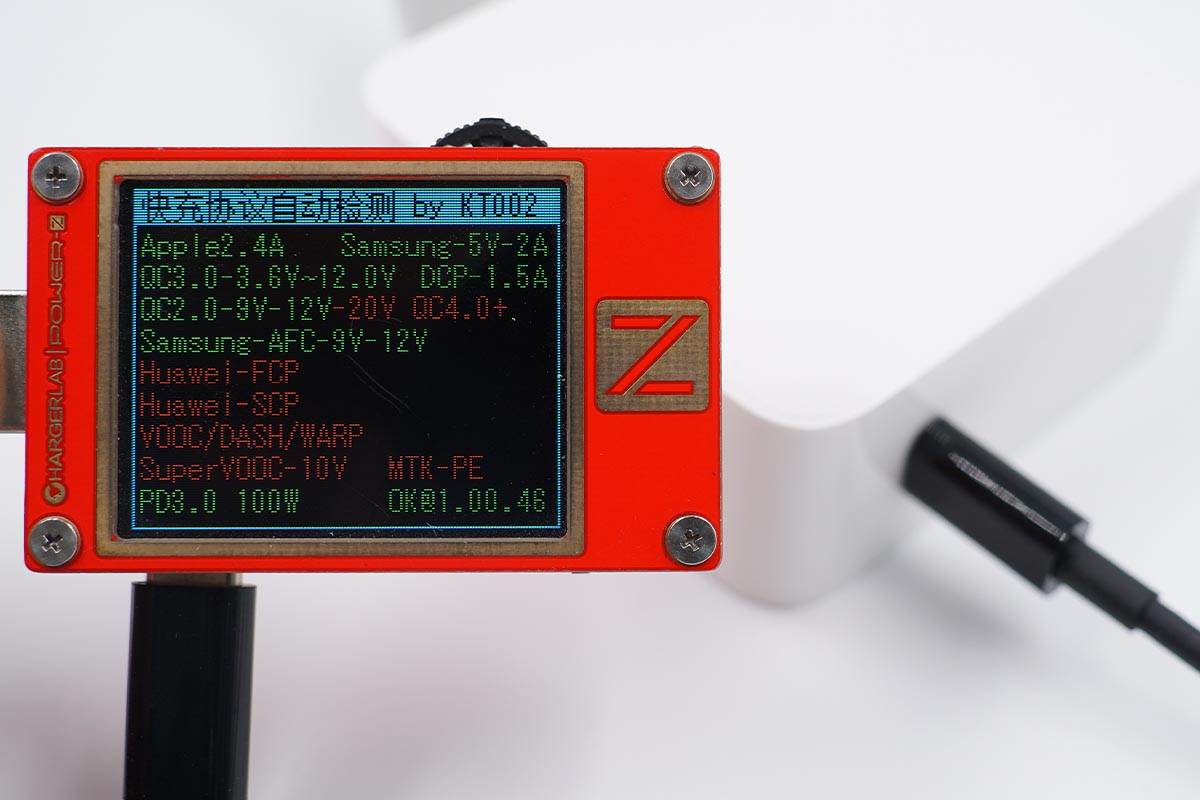

使用ChargerLAB POWER-Z KT002檢測USB-C口輸出協議，顯示支持Apple 2.4A、Samsung 5V2A和DCP協議，以及QC2.0/3.0、AFC、PD3.0快充協議。

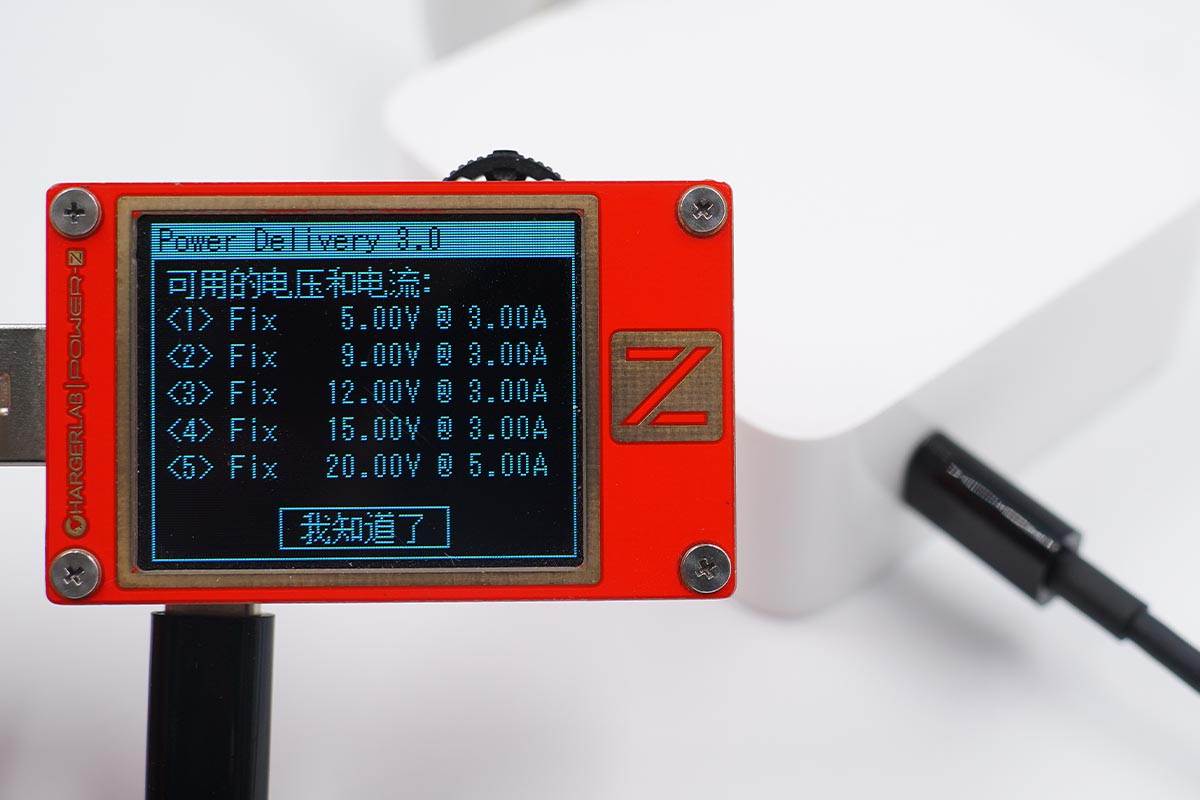

此外PDO報文顯示C口還具備5V3A、9V3A、12V3A、15V3A、20V5A五組固定電壓檔位。

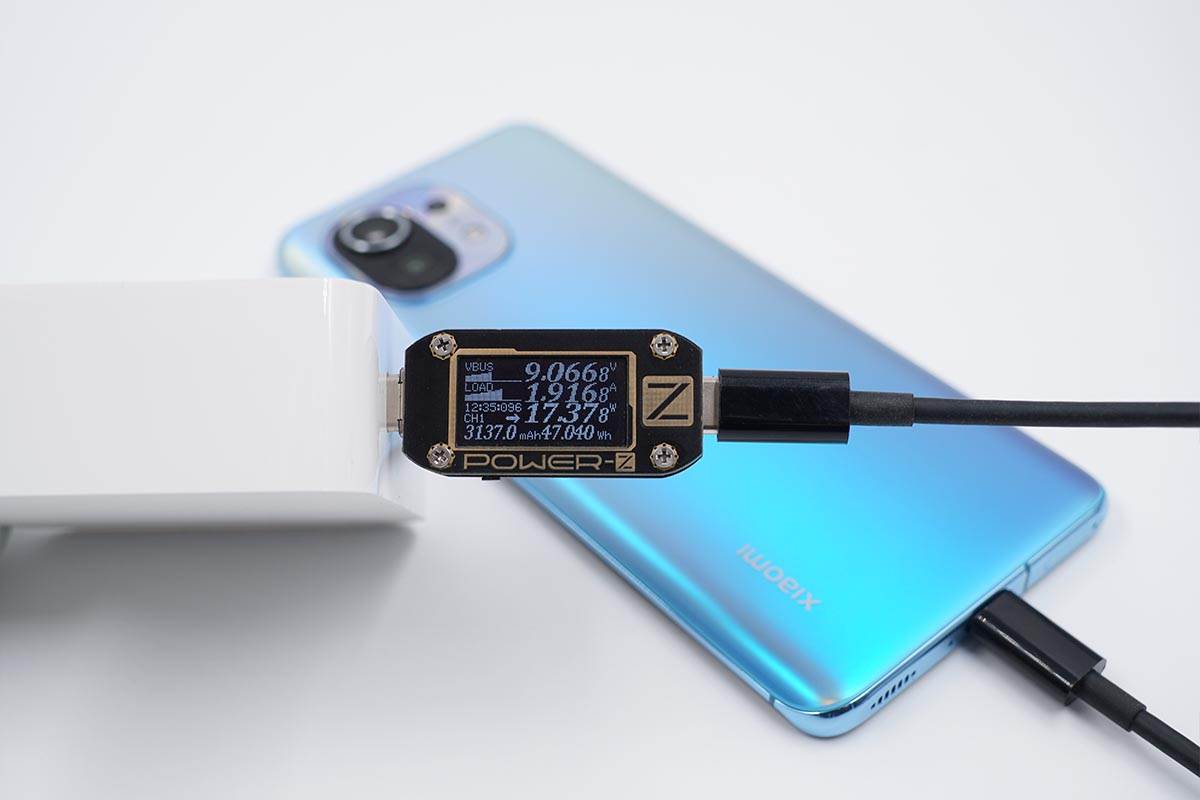

拿來給自家小米11手機進行充電，實測充電功率為9.06V 1.92A 17.37W，充電器不支持PPS協議輸出。

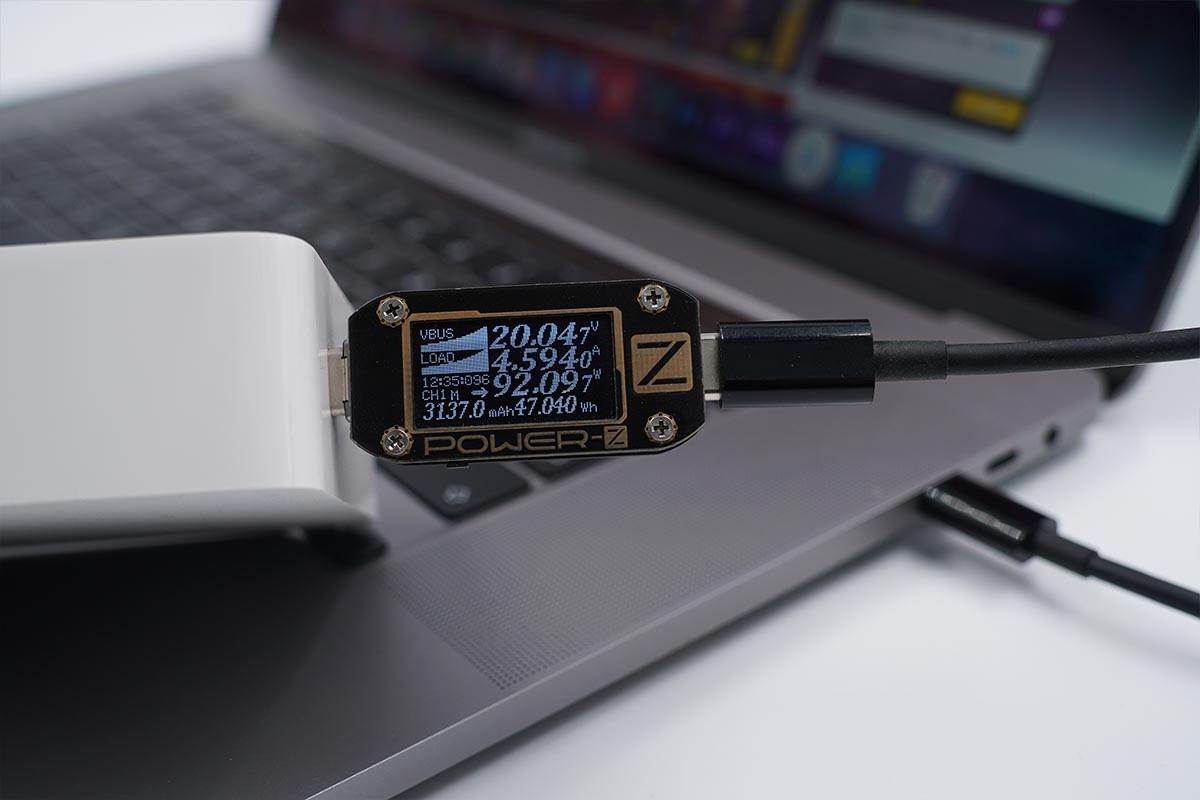

拿來給蘋果MacBook Pro 16進行充電，實測充電功率為20V 4.59A 92W，滿功率進行充電。

二、小米100W充電器拆解

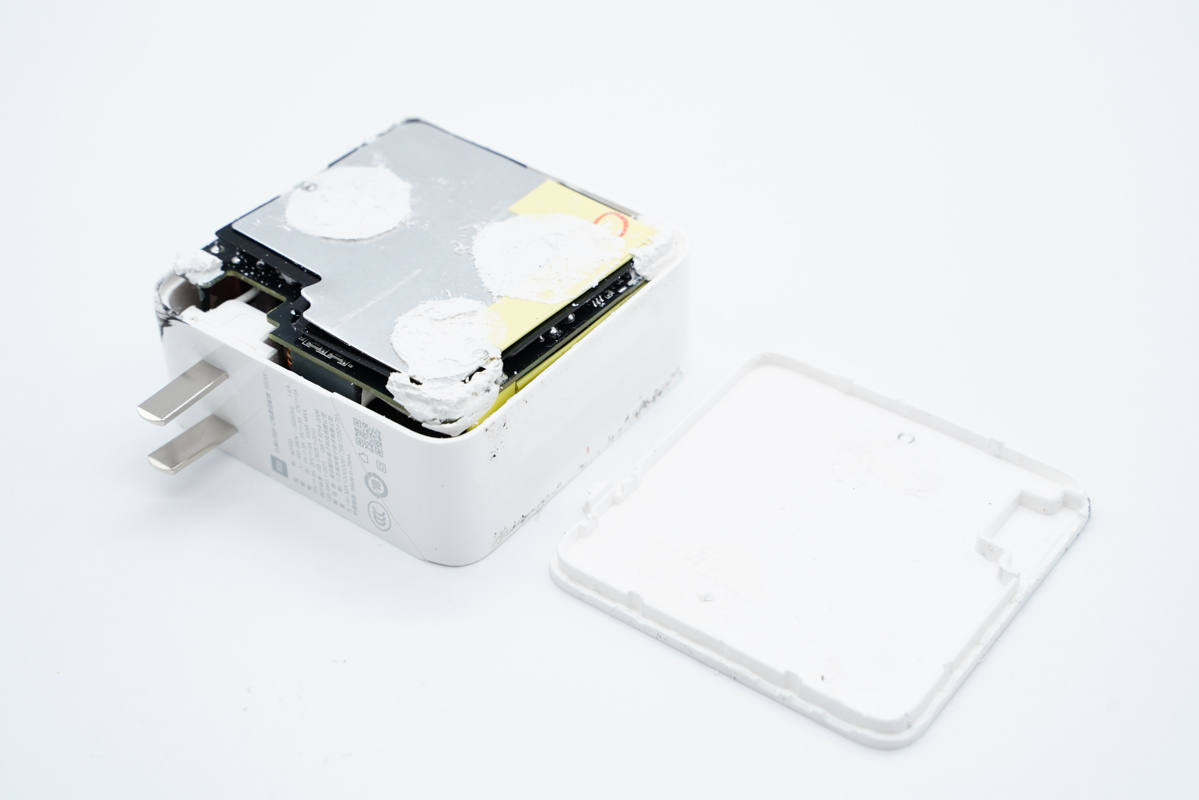

將機身殼拆開，邊緣采用超聲波焊接封裝。

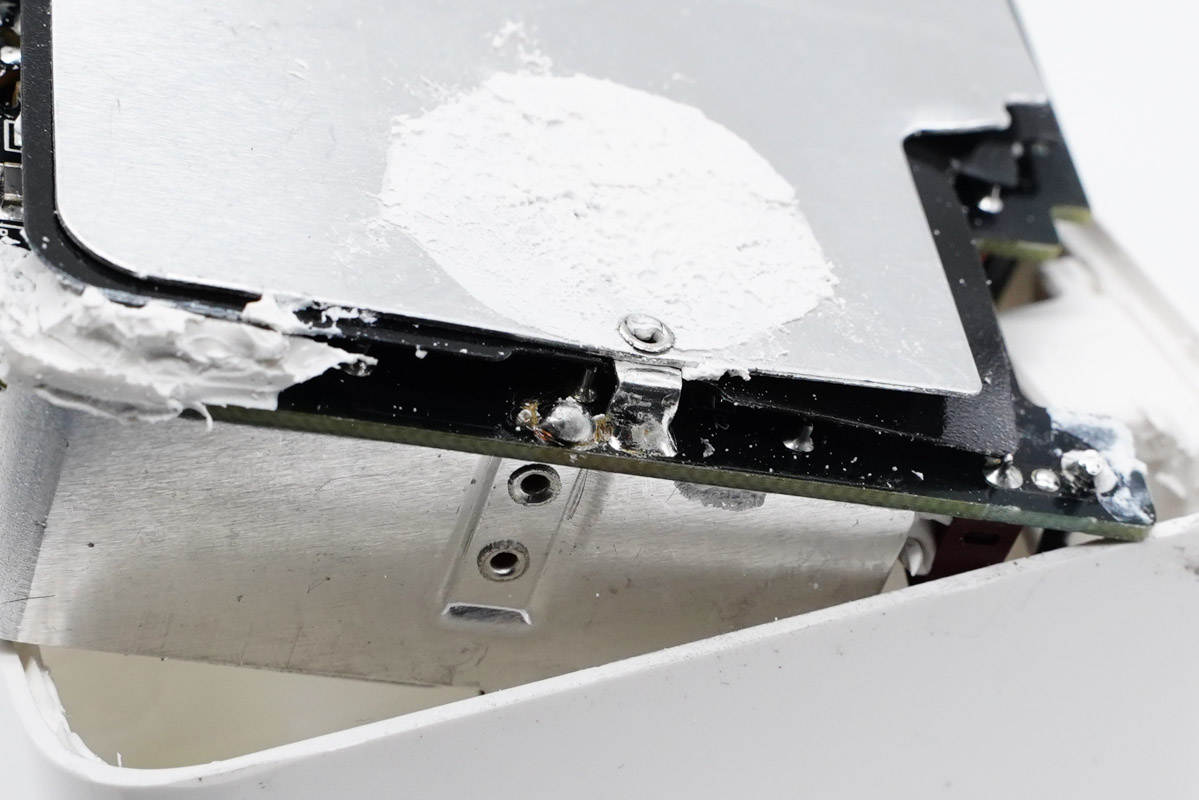

散熱鋁板和PCB板錫焊固定。

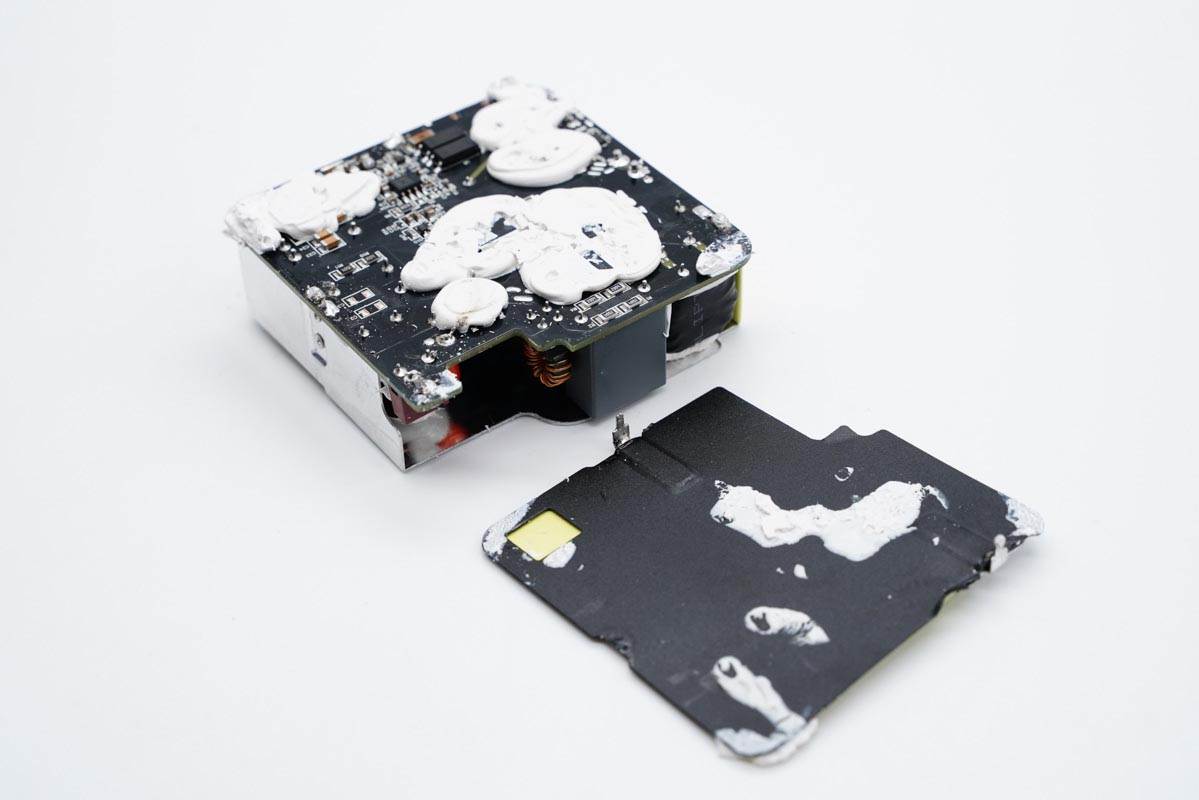

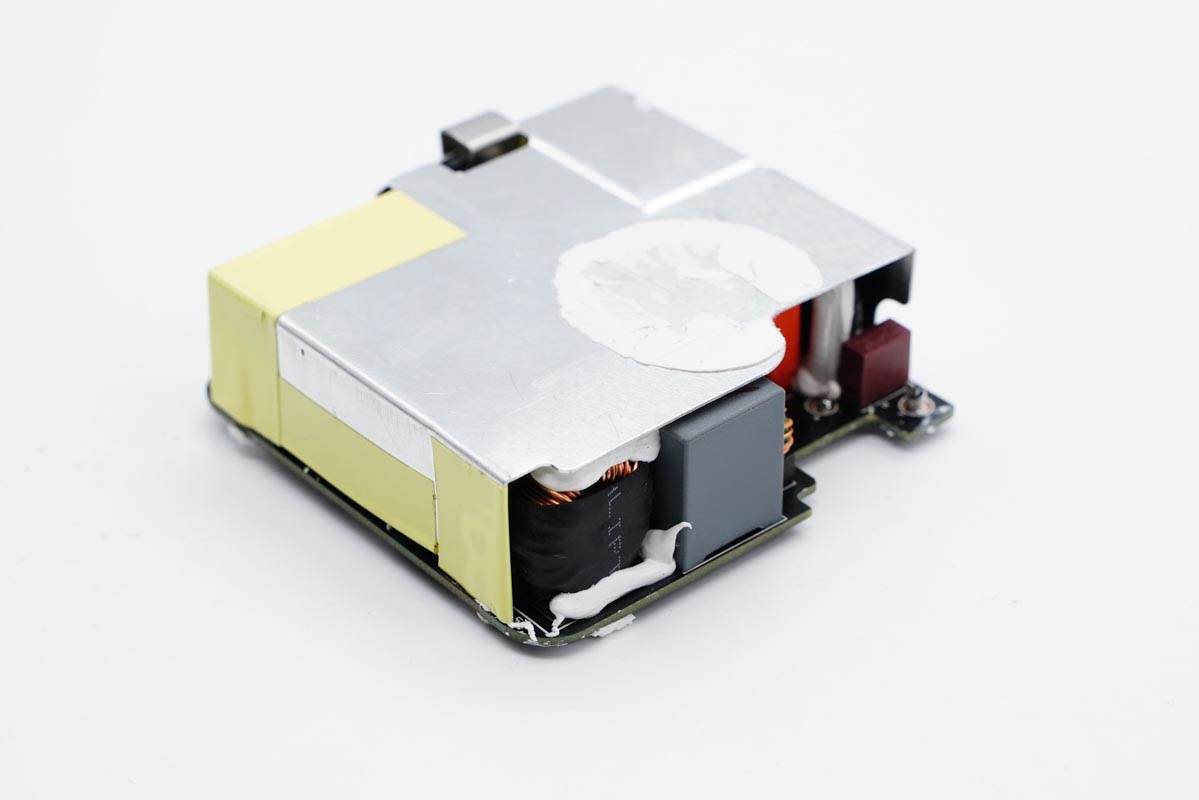

整個PCBA模塊除了輸入端，其余各面均覆蓋散熱片。

主板背面主要發熱芯片也都打膠幫助導熱。

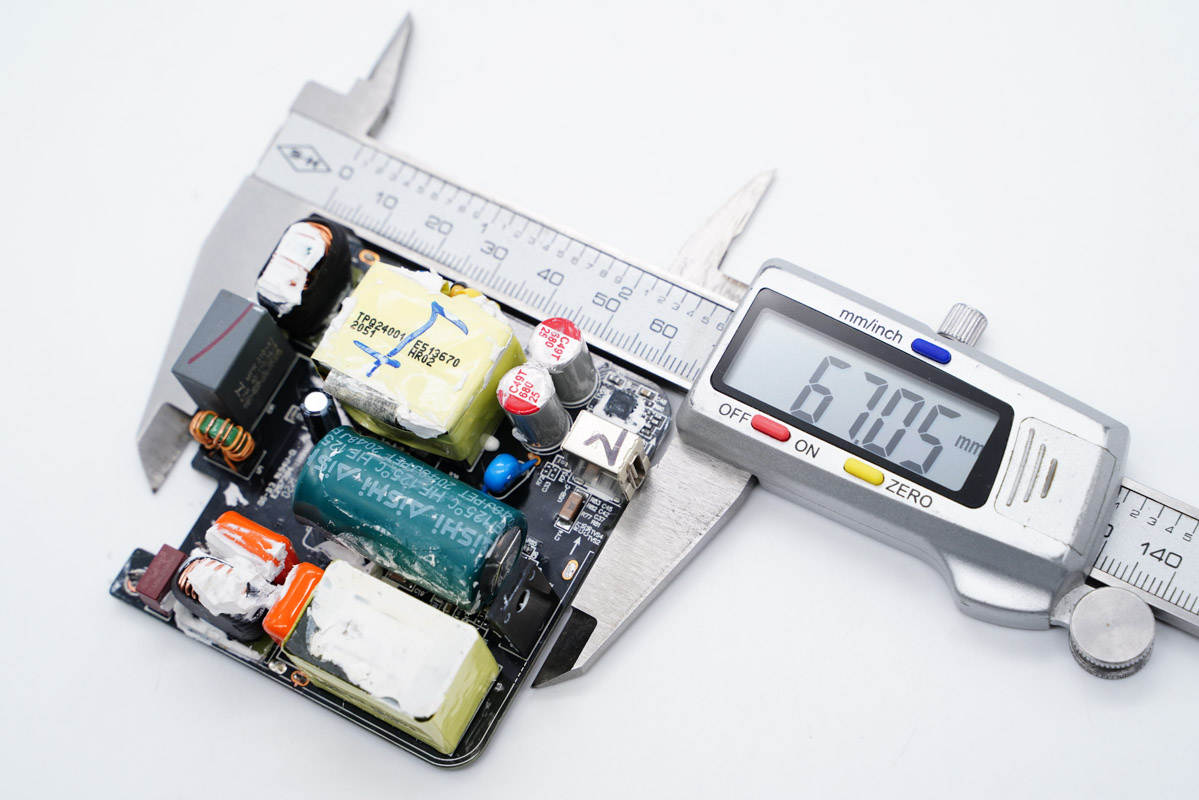

使用游標卡尺實測充電器主板長度為67.05mm。

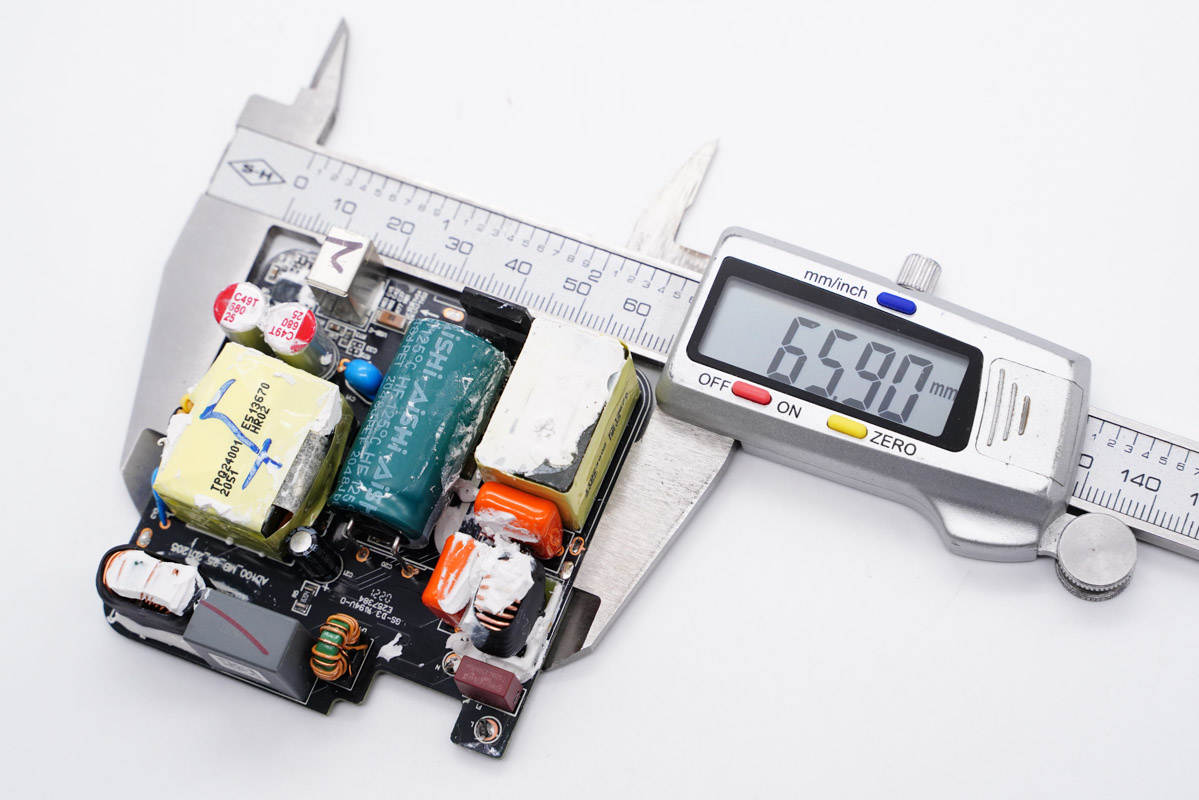

寬度為65.9mm。

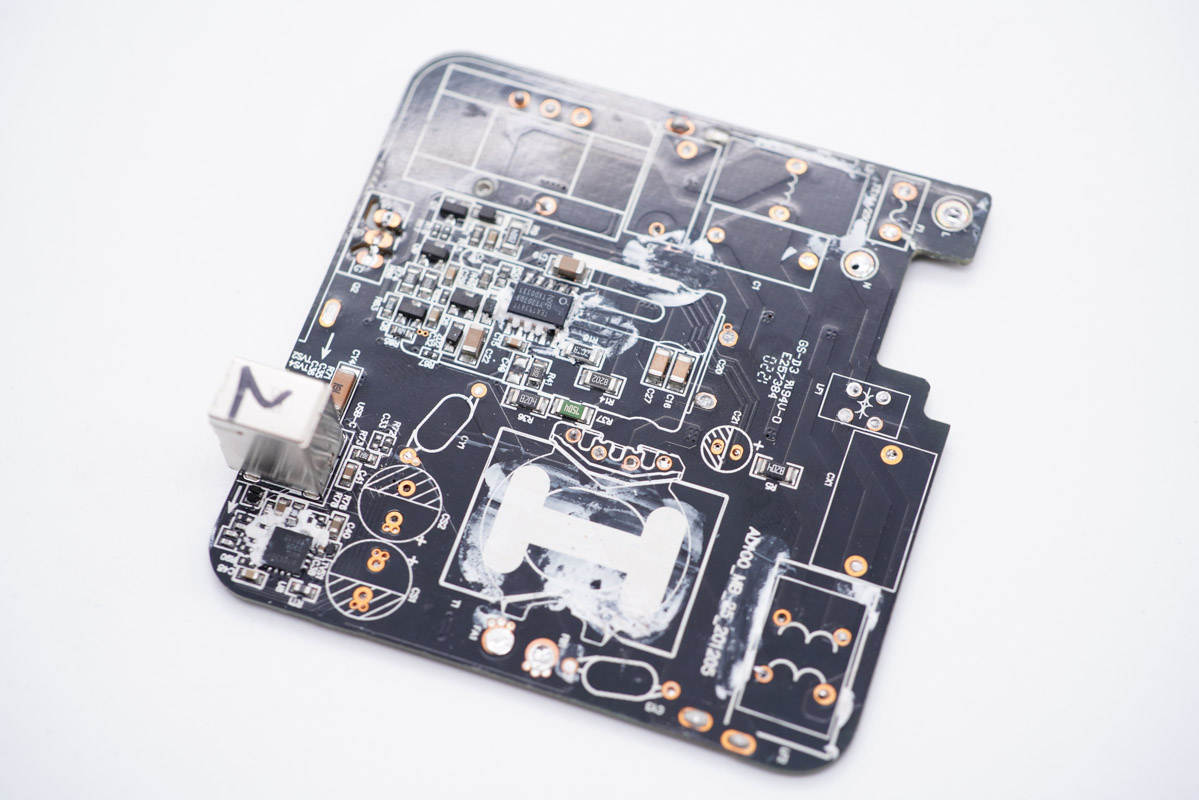

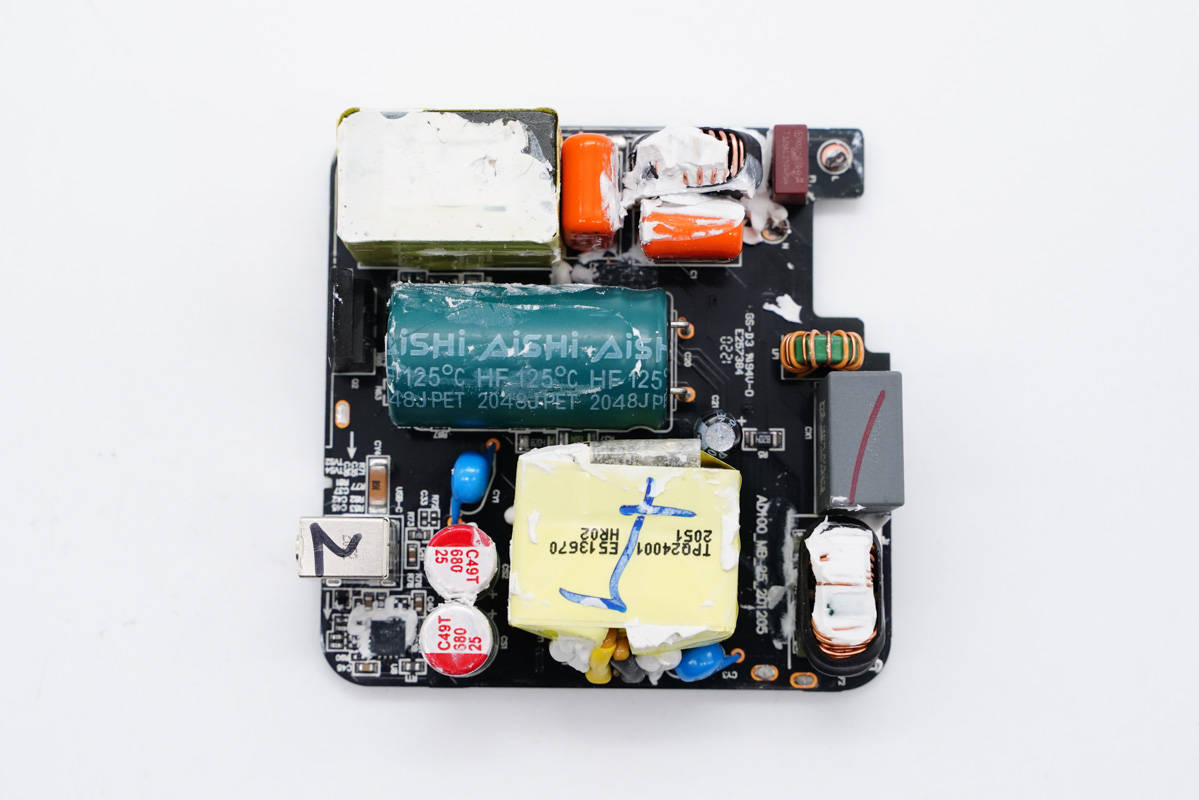

PCB板正面一覽，各元器件布局相對稀疏，可以避免積熱。

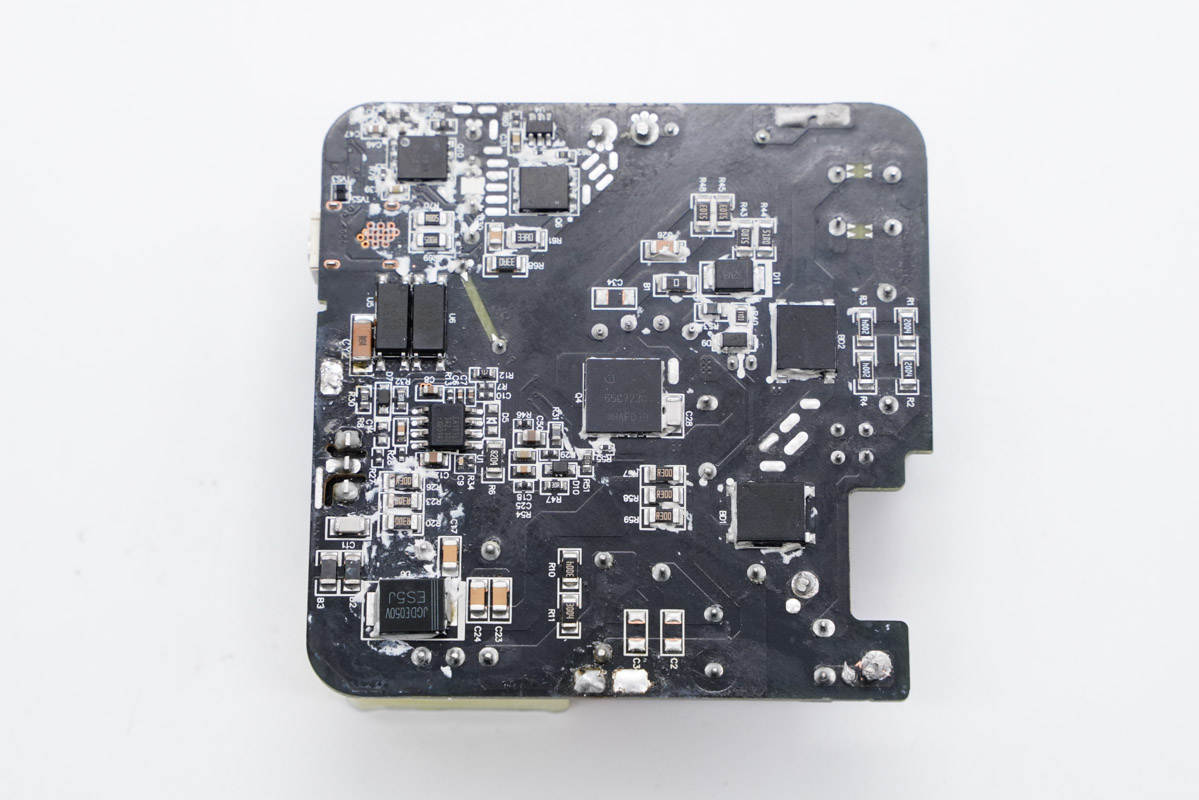

PCB板背面一覽，兩顆光耦橫跨在初次級之間，初級側有兩顆整流橋、初級開關MOS管、PFC升壓控制器；次級側有同步整流控制器、同步整流管和輸出VBUS開關管。

經過對充電器電路觀察發現，小米這款100W PD快充充電器內部采用APFC升壓后為反激開關電源供電，開關電源寬范圍輸出，由協議芯片控制輸出電壓的架構。下面我們就從輸入端開始一一了解各元器件的信息。

輸入端一覽，前排設有保險絲、兩級共模電感和安規X電容。

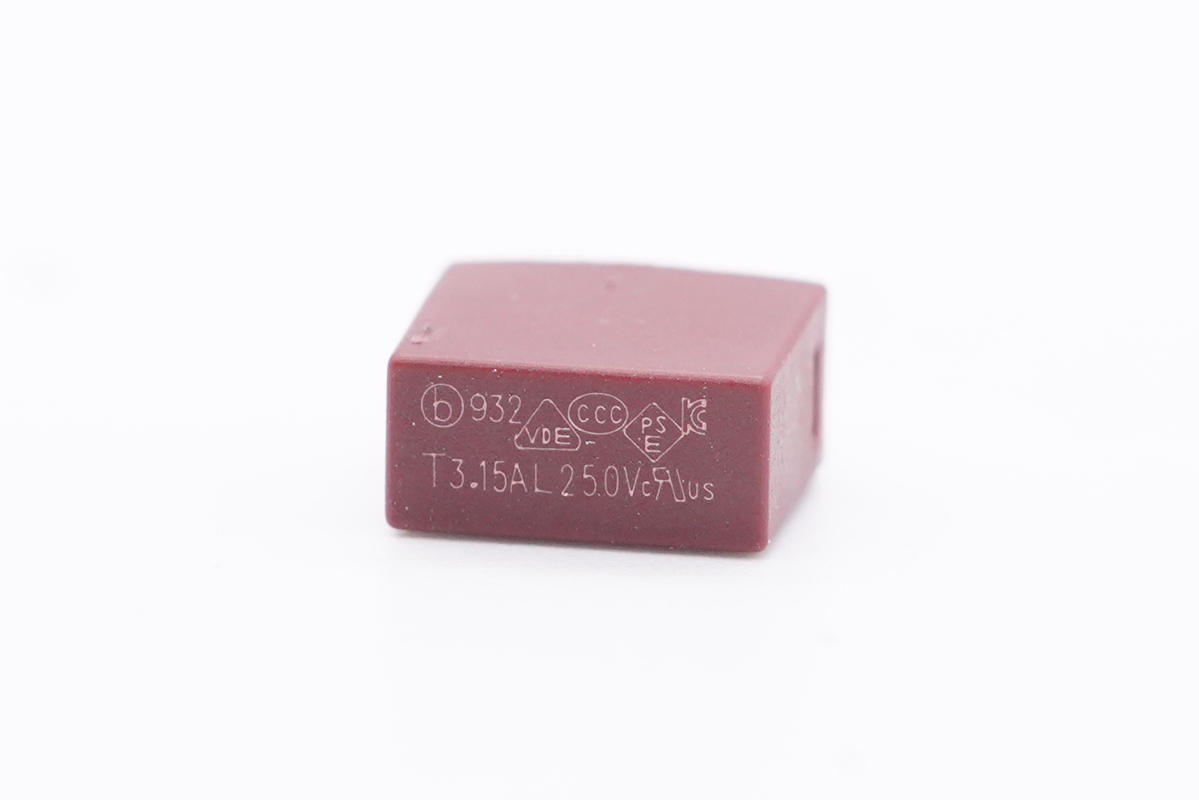

延時保險絲特寫，規格為3.15A 250V。

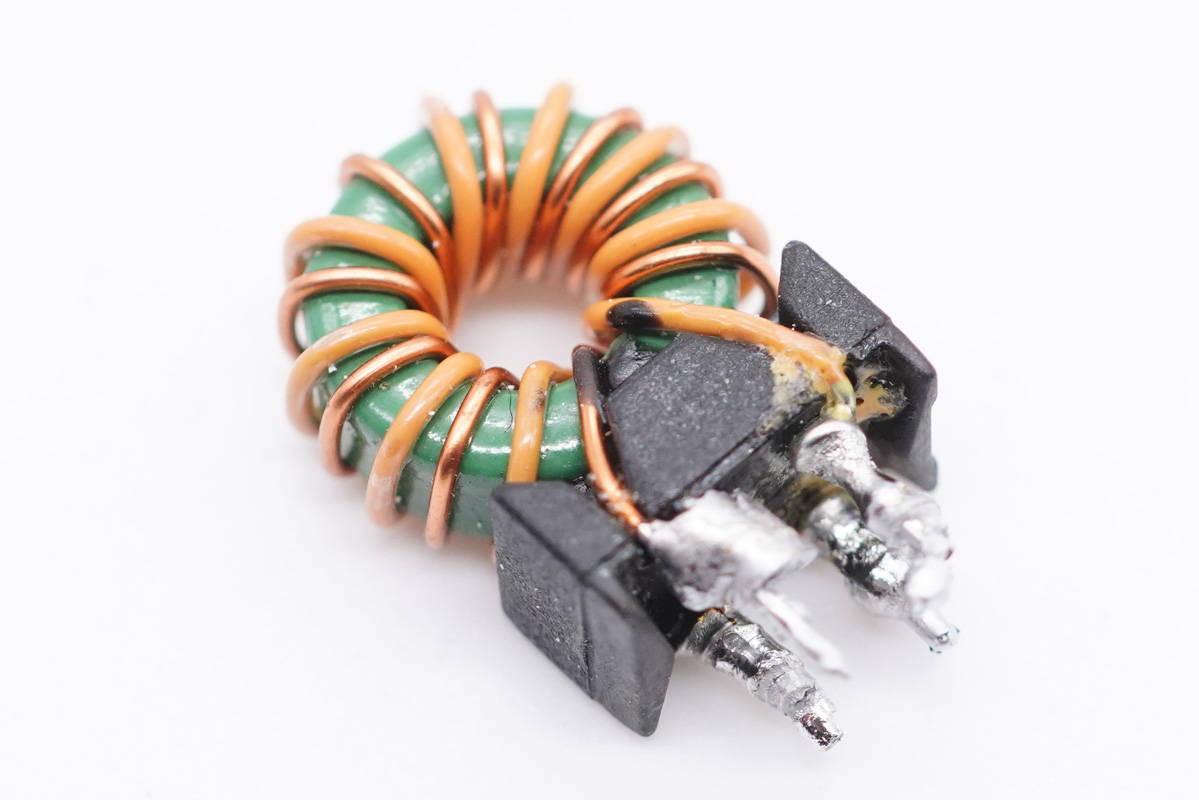

共模電感雙線繞制，用于濾除EMI干擾。

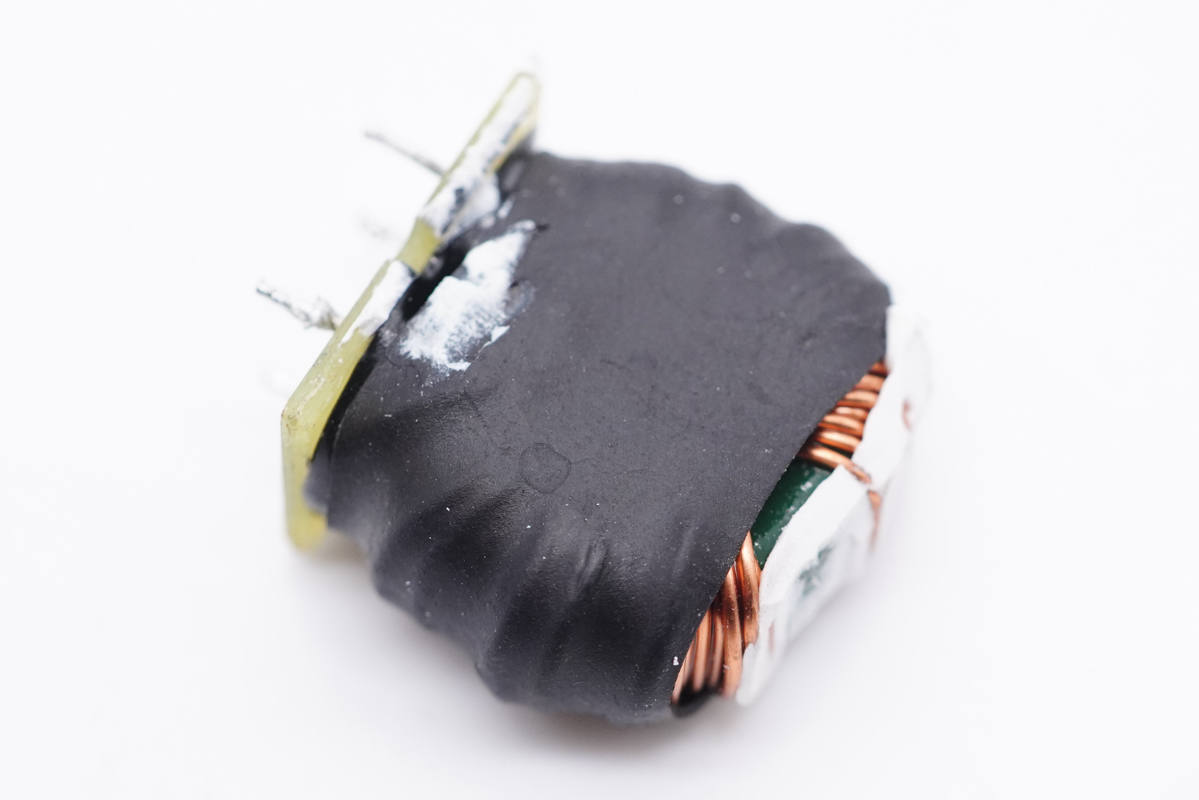

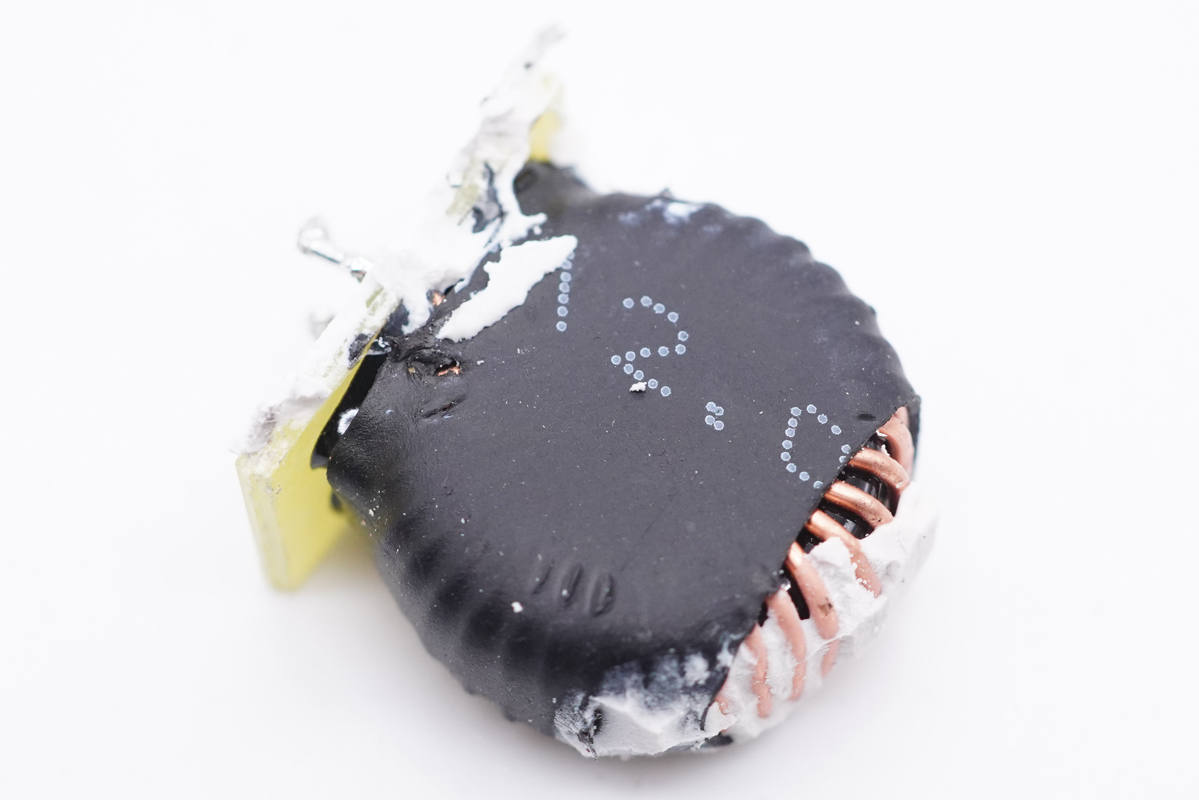

另一顆共模電感外套絕緣管，底部設有小板來和主板進行隔離，加強絕緣。

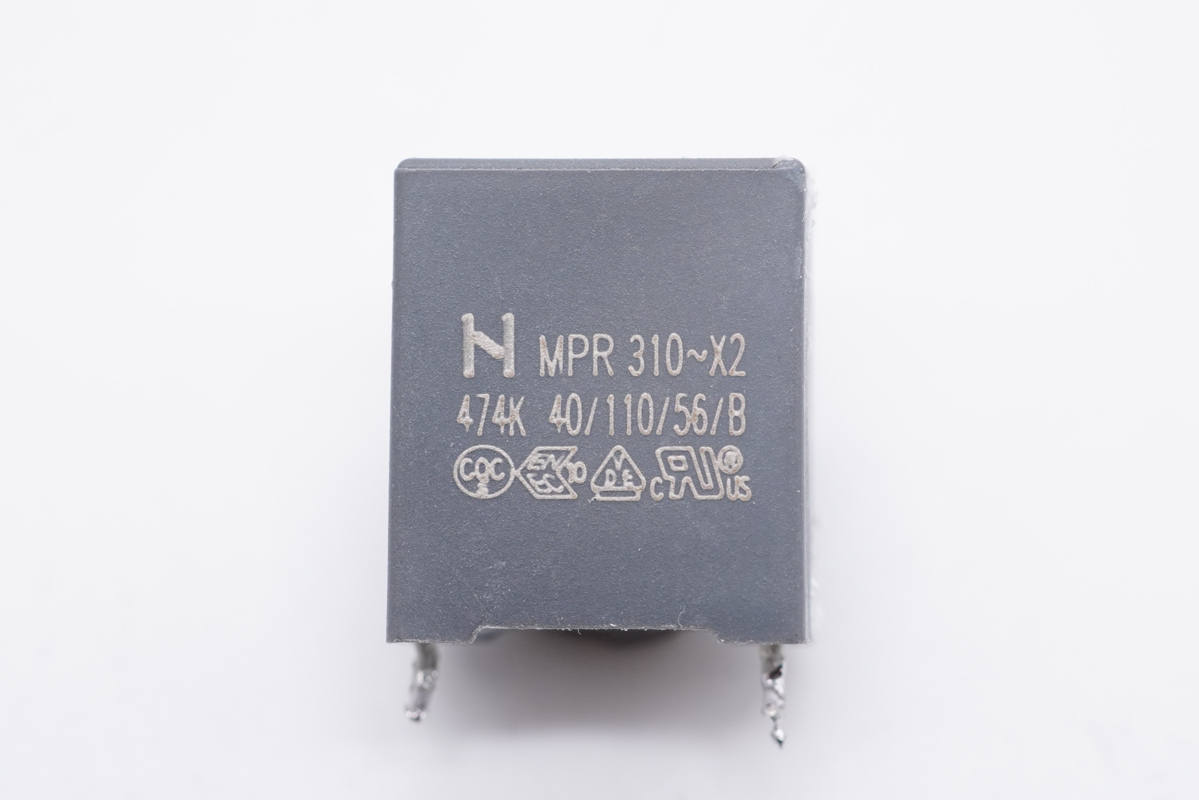

安規X電容特寫，容量0.47uF。

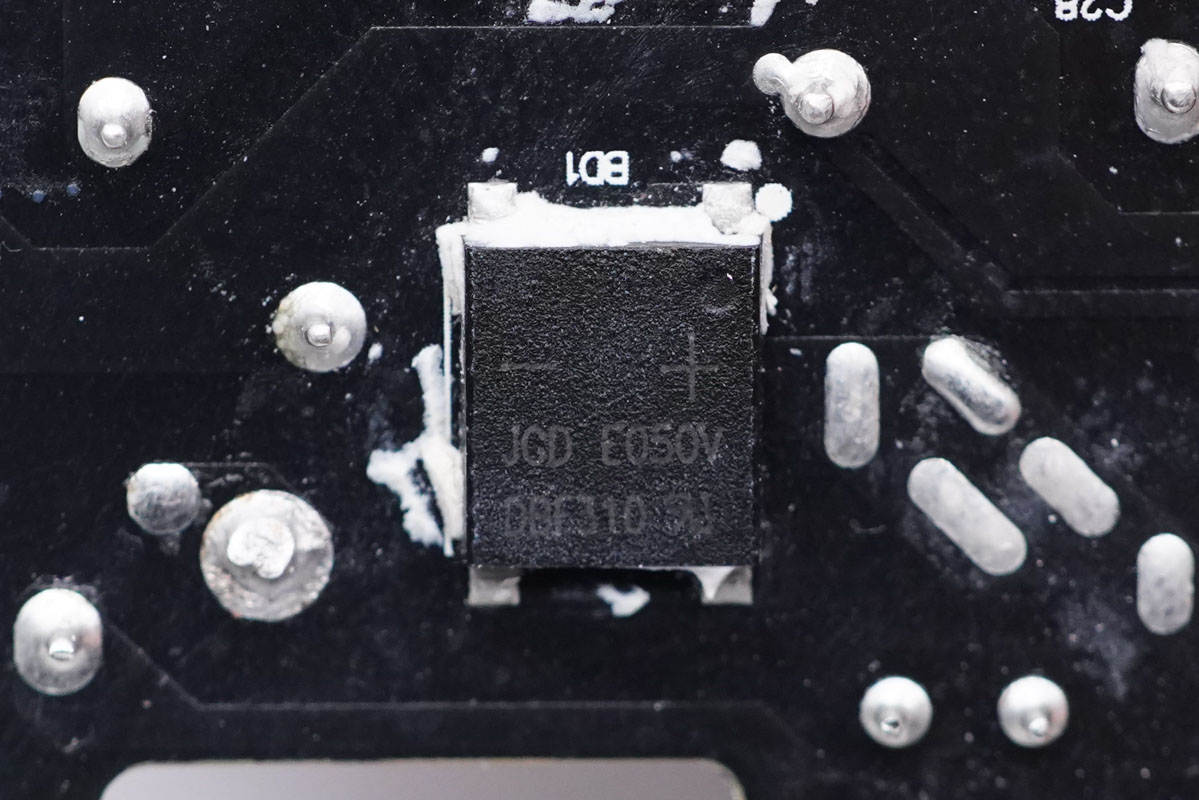

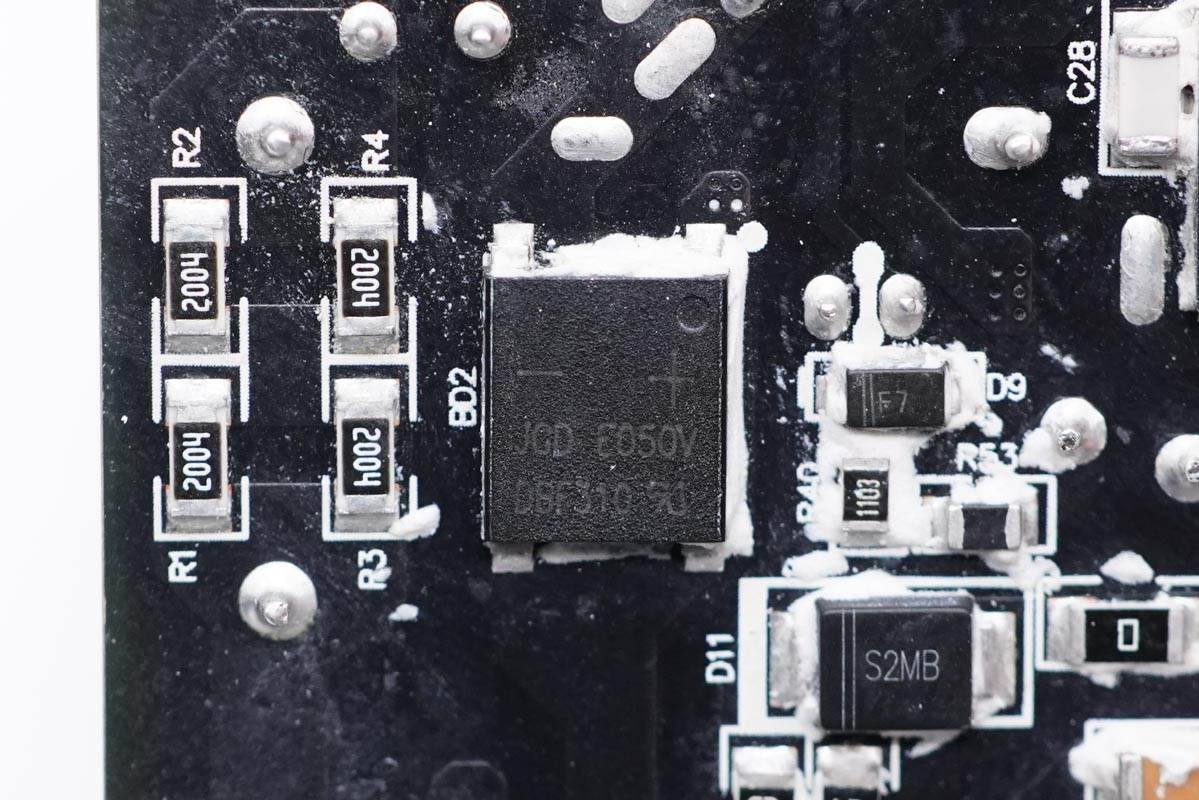

DBF310整流橋特寫。

另一顆特寫，設置兩顆用于均攤發熱。

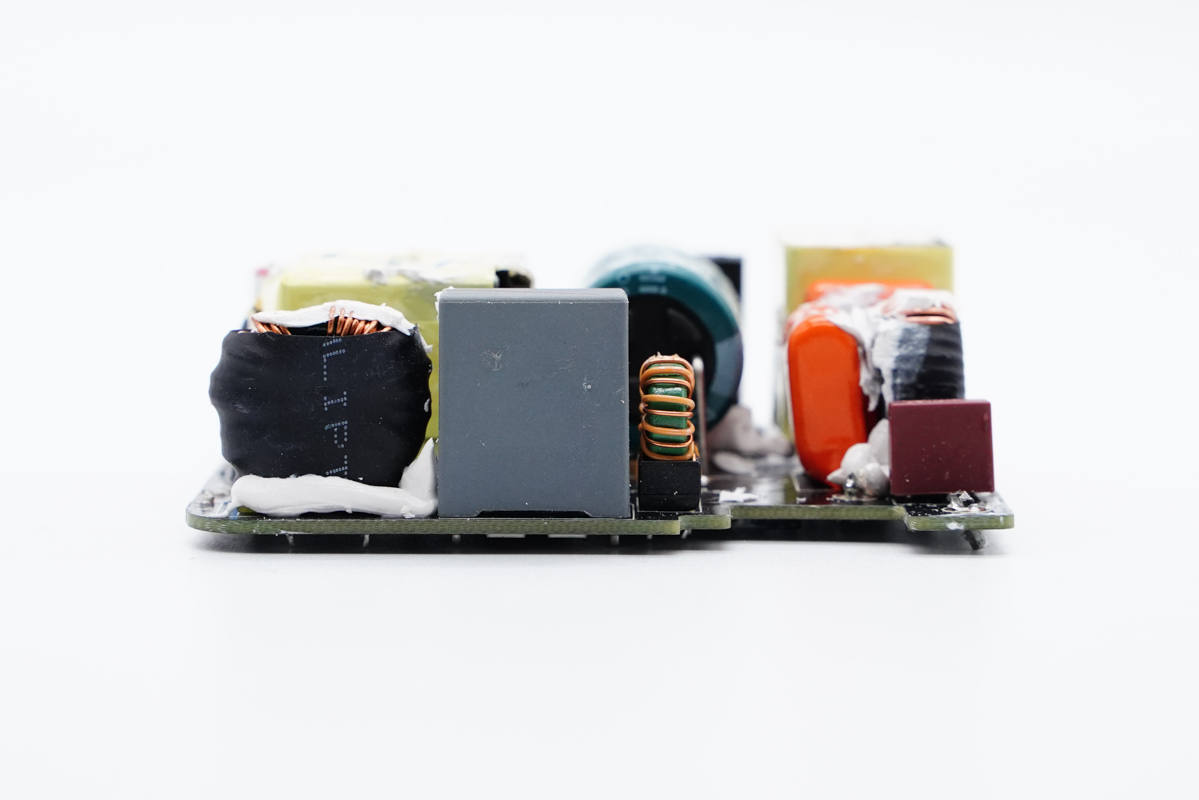

主板側面設有PFC升壓電路元器件，有濾波電感、電容、PFC升壓電感等。

主板中間橫置一顆艾華高壓濾波電解電容，左側是PFC升壓開關管。

電容下遮住的芯片是充電器主控芯片。

濾波電感特寫，底部同樣設有小隔離板。

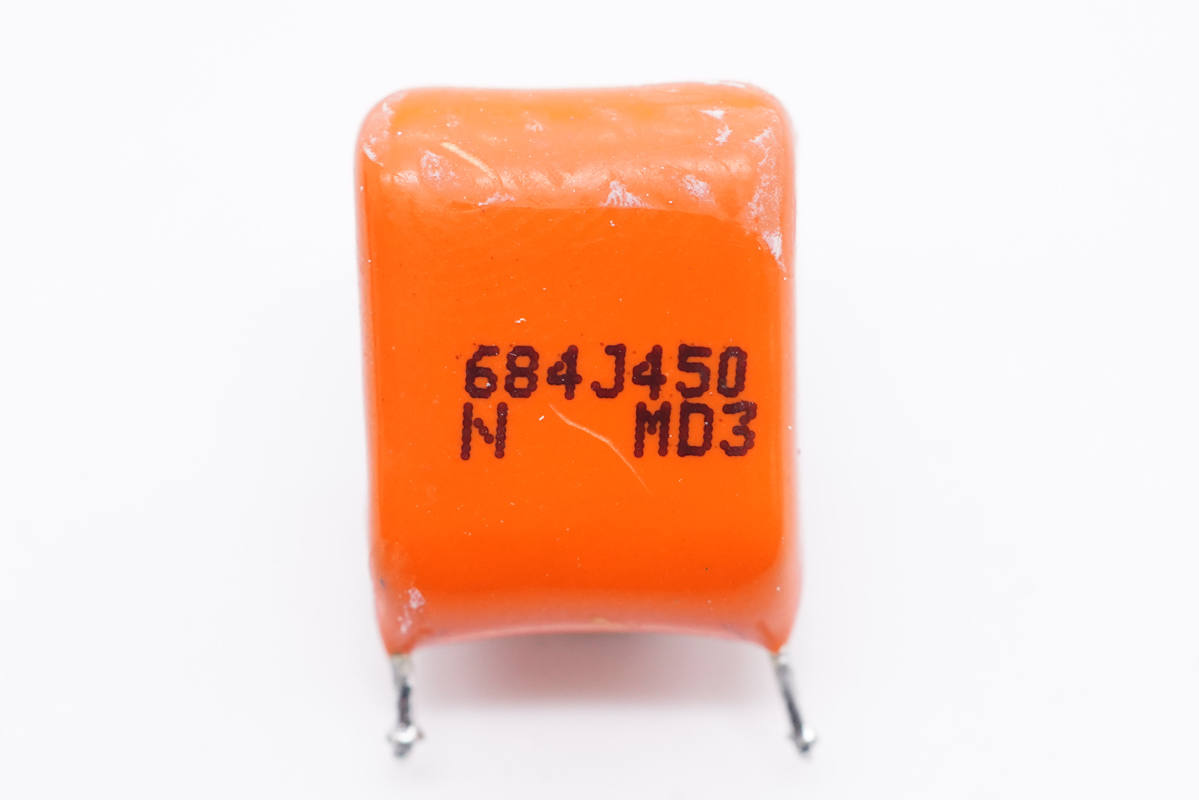

薄膜電容特寫，0.68μF 450V。

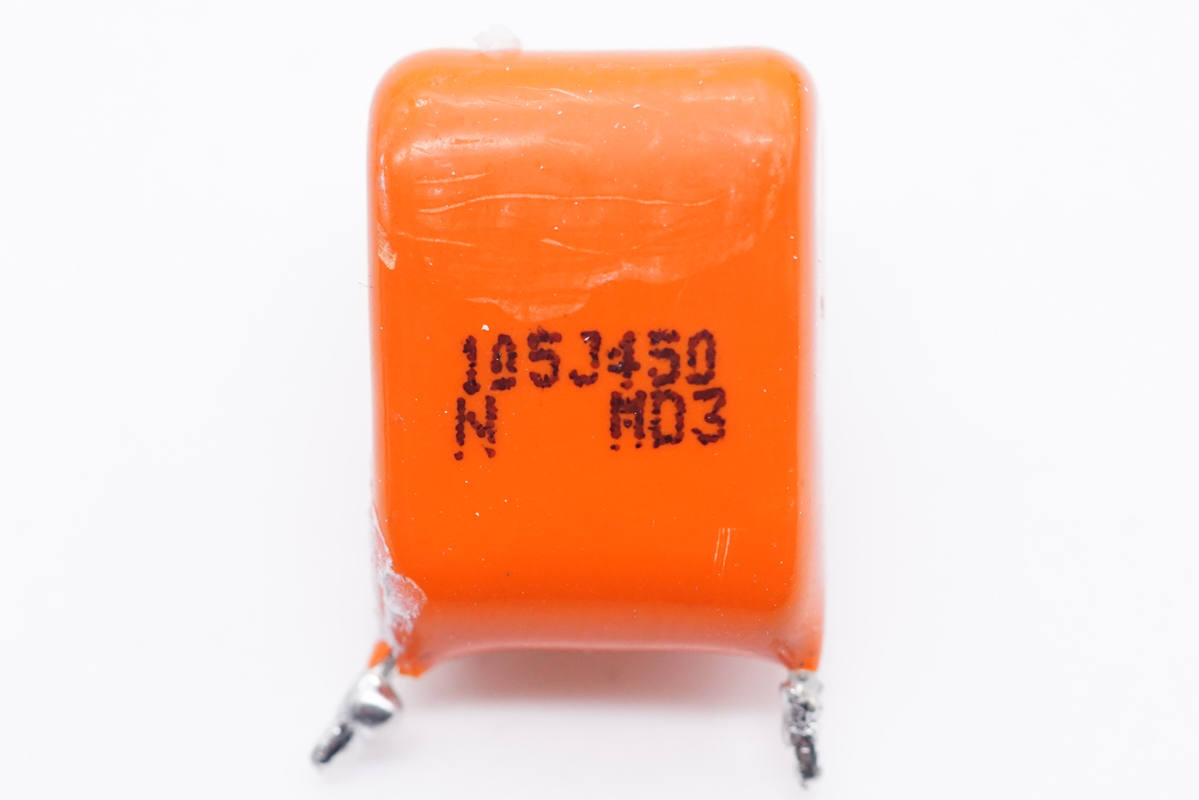

另一顆特寫，105J450V。

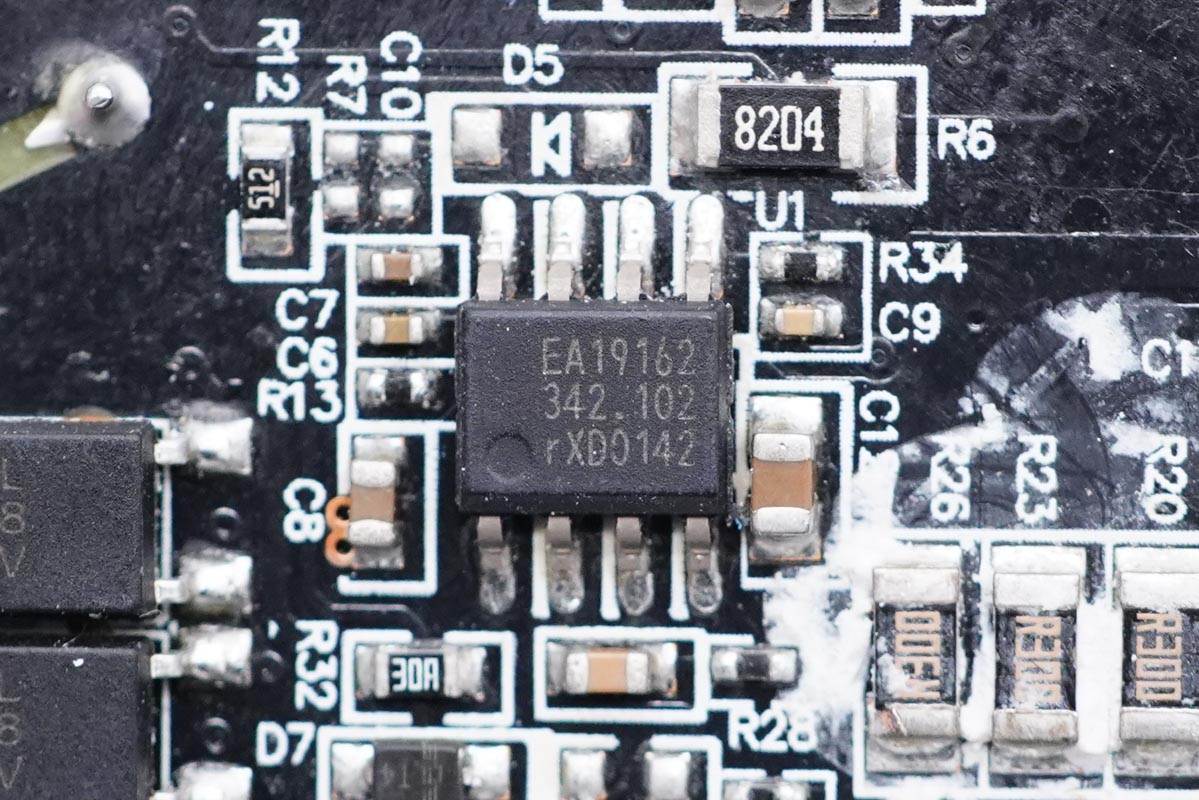

PFC控制器采用NXP恩智浦TEA19162，用于將整流后的電壓升壓，進行主動功率因數校正，內部集成X電容放電元件，無需外部元件，集成軟啟動和關斷，支持高精度穩壓升壓，并且內置多重完善的保護功能。

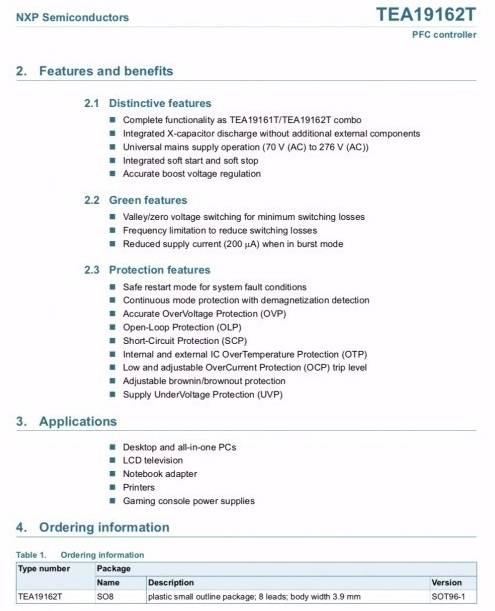

恩智浦TEA19162規格資料。

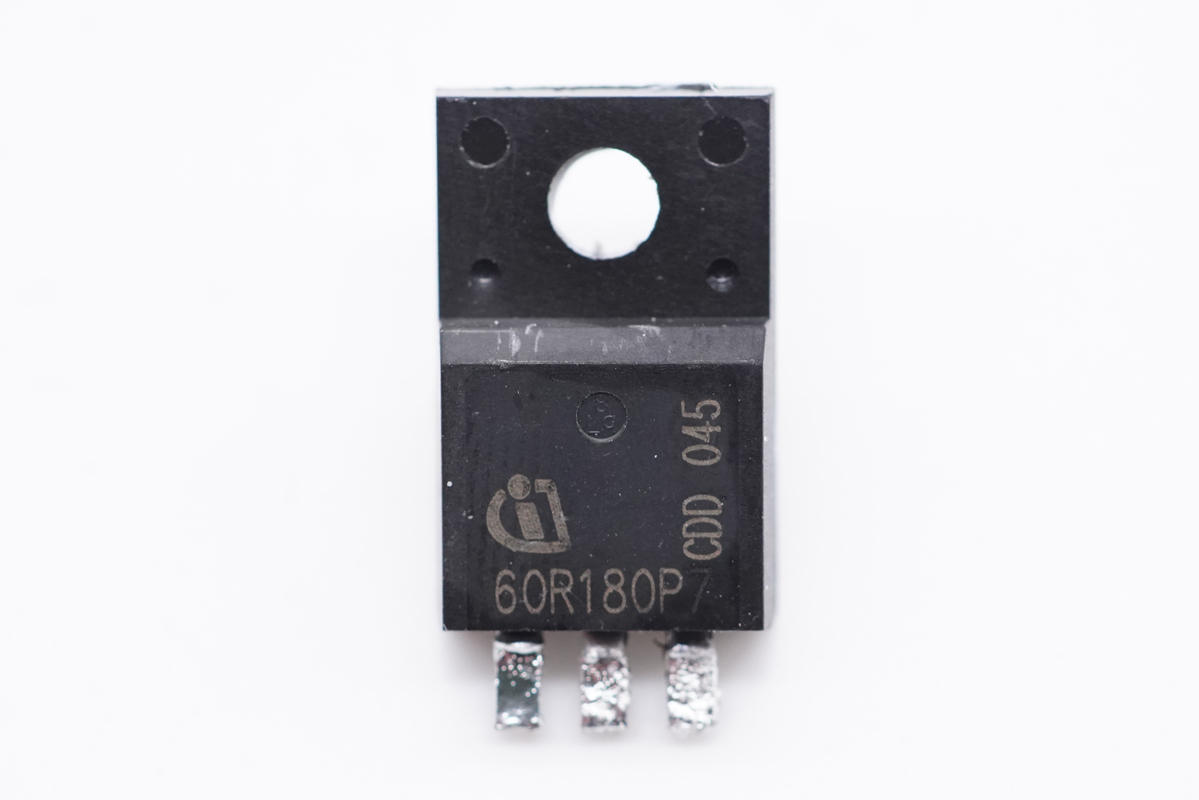

PFC升壓開關管來自英飛凌，型號IPA60R180P7，耐壓650V，導阻180mΩ。

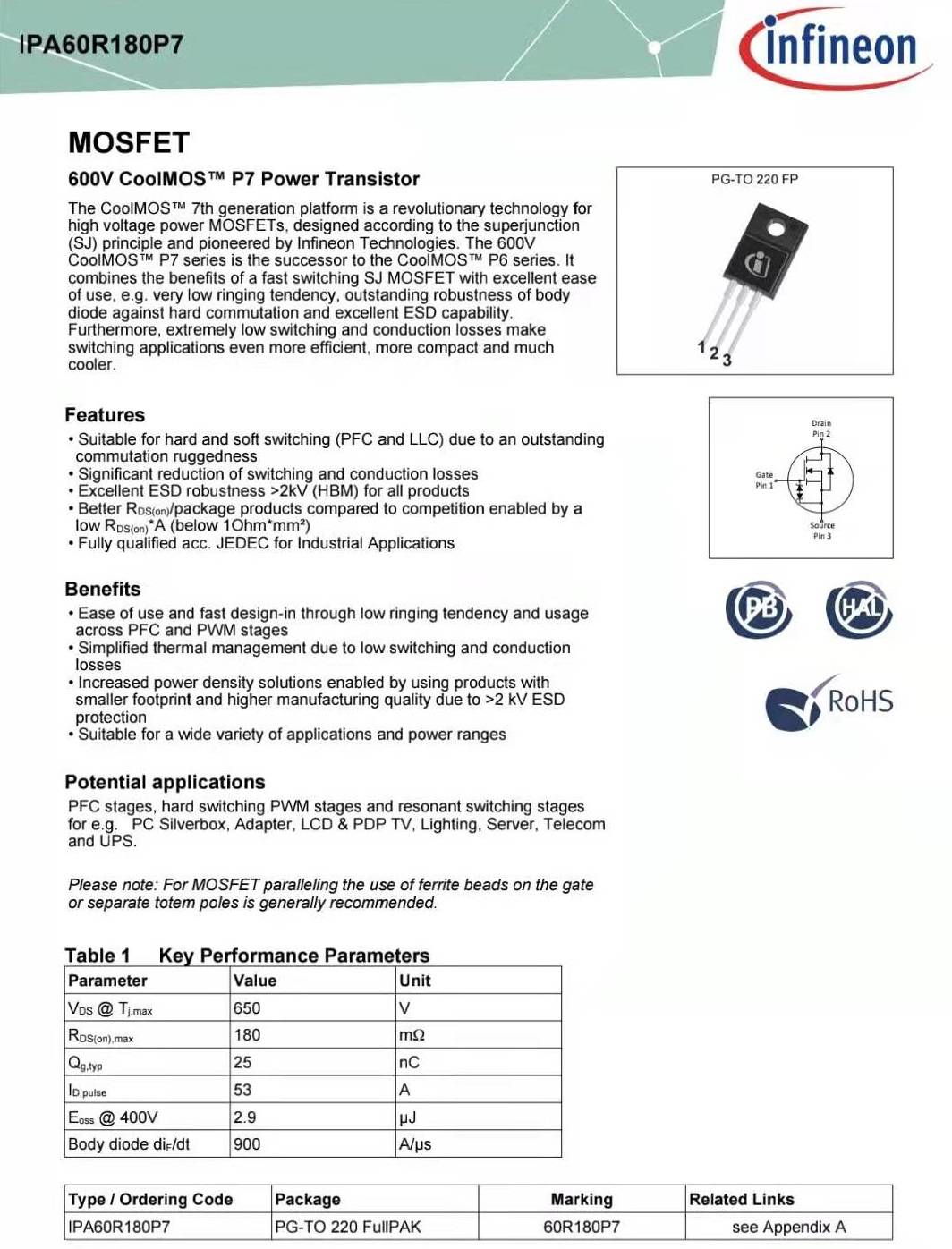

英飛凌IPA60R180P7資料信息。

PFC升壓電感特寫，側面噴碼有信息。

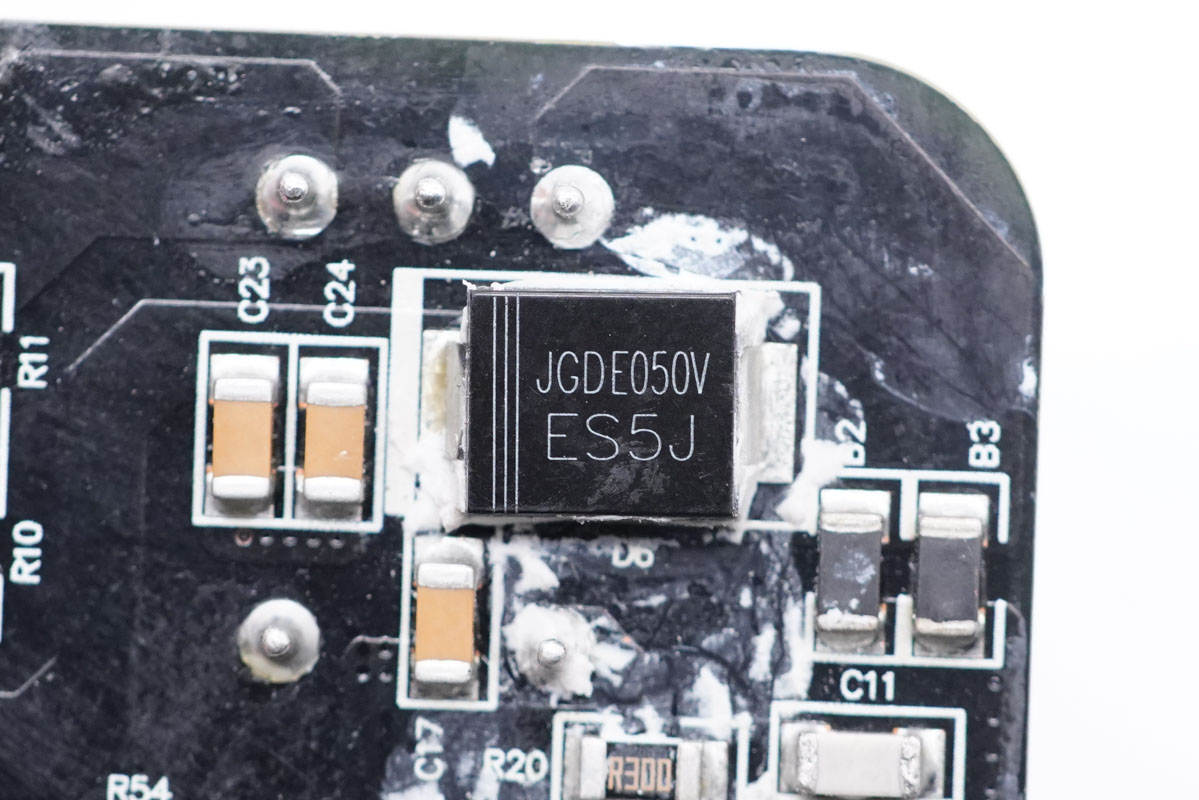

ES5J二極管，超快速5A二極管，用于PFC升壓整流。

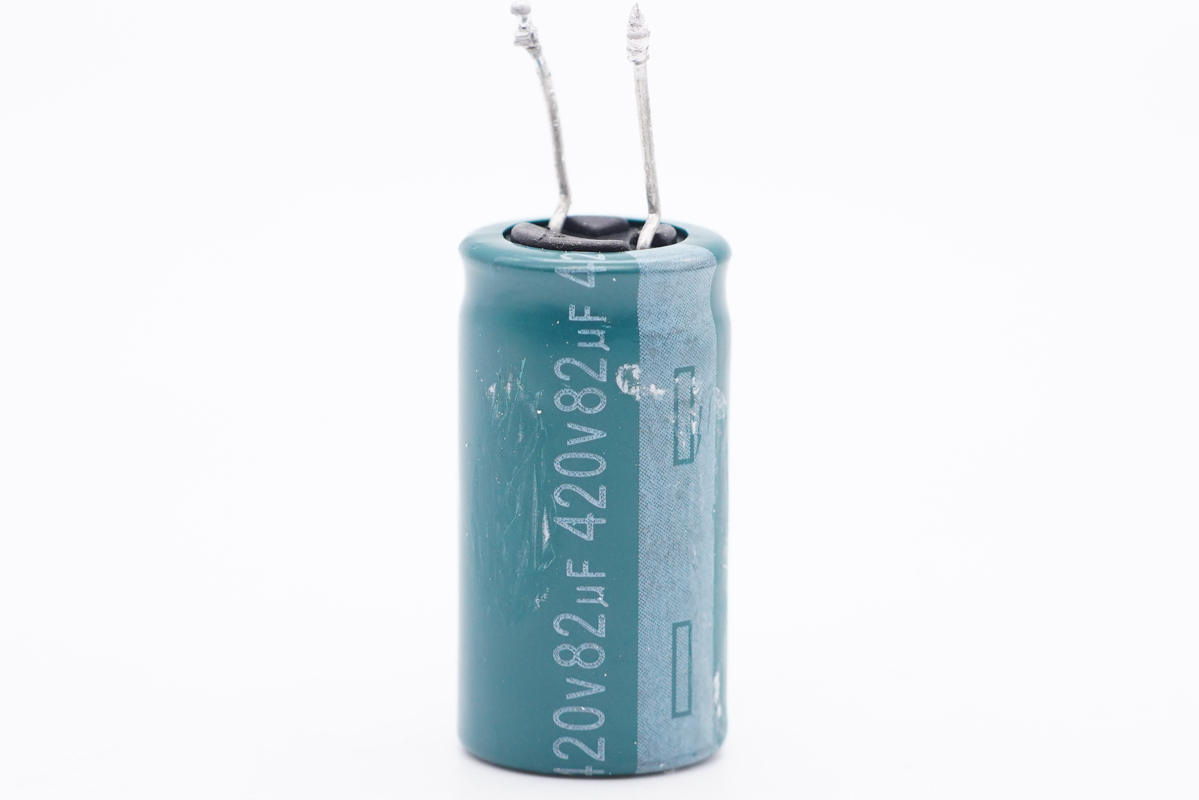

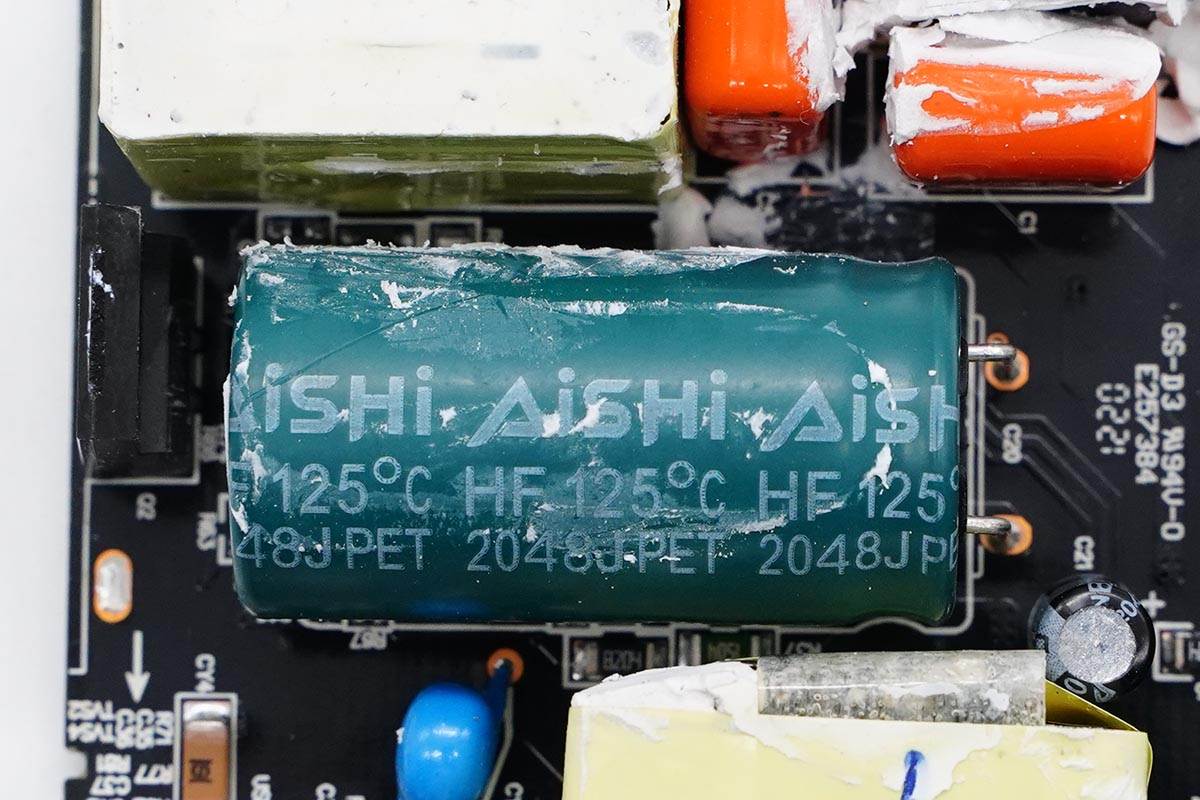

高壓濾波電解電容規格為420V 82μF。

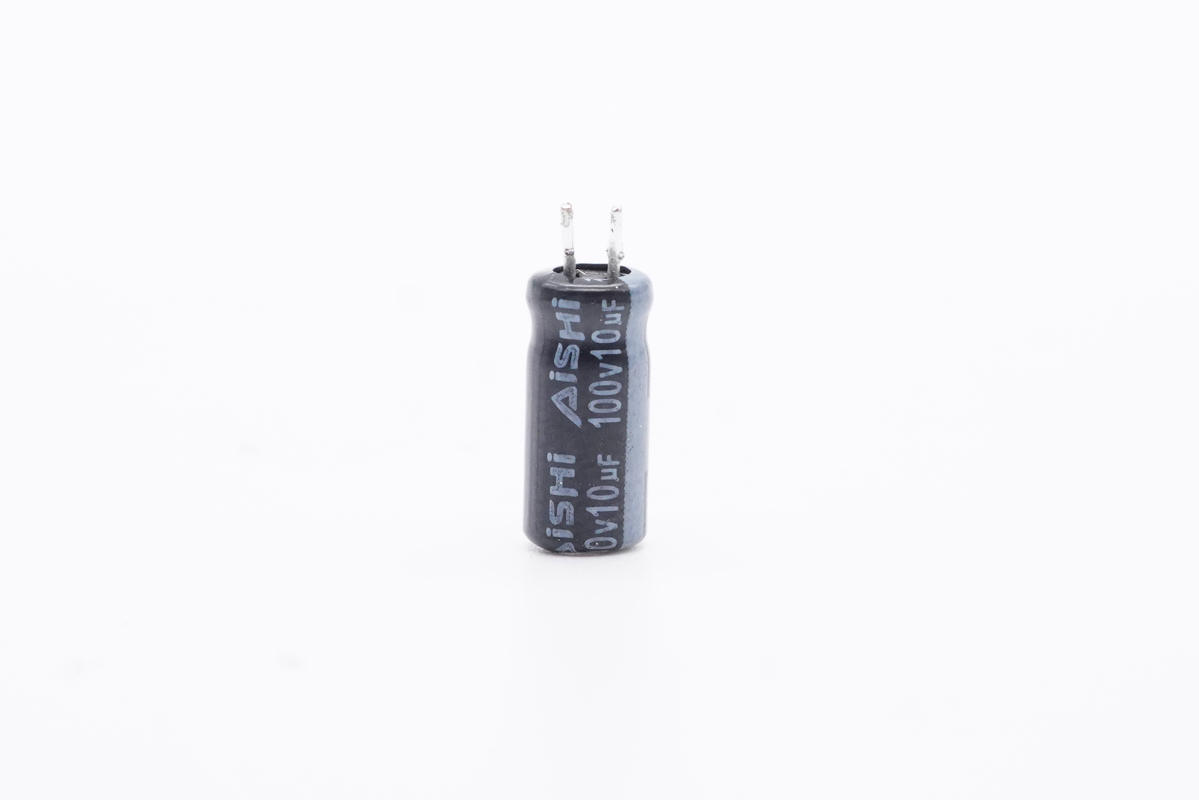

主控芯片供電電容也是來自艾華，規格為100V 10μF。

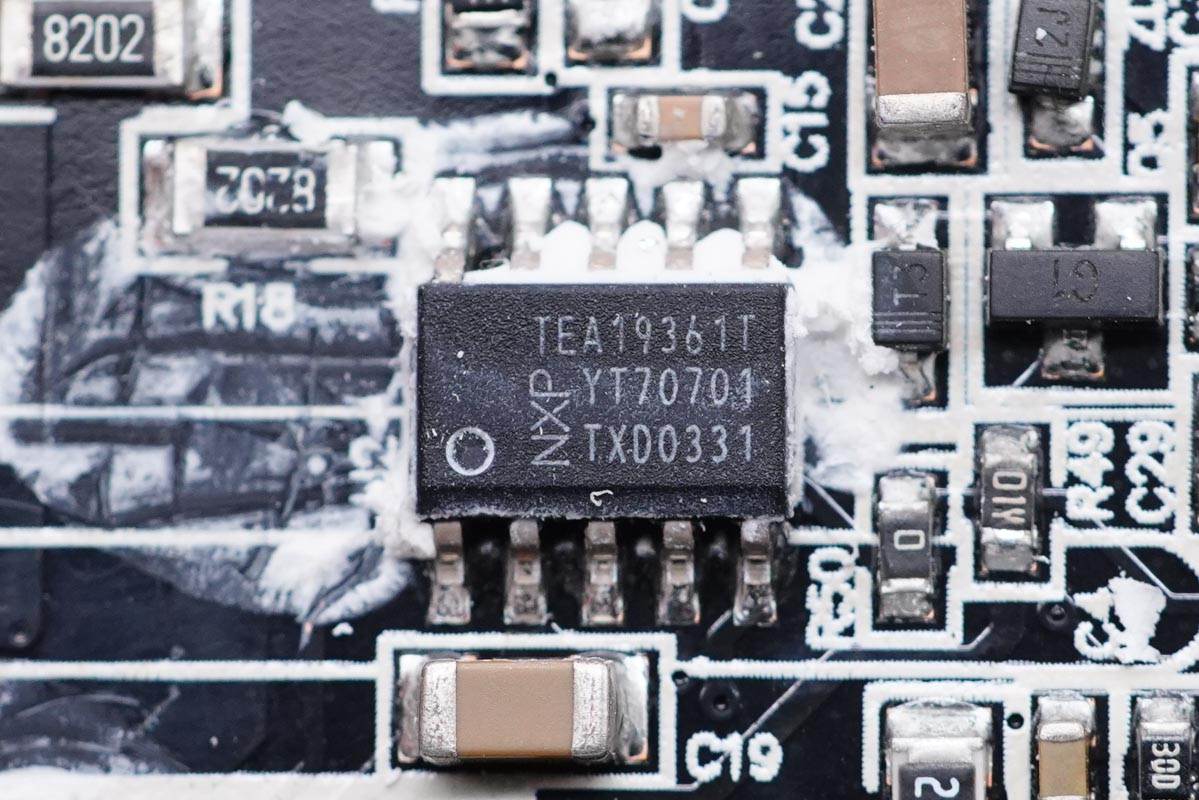

充電器主控芯片采用恩智浦TEA19361T，其采用準諧振反激，支持寬電壓范圍輸出，支持輕載下的突發模式。

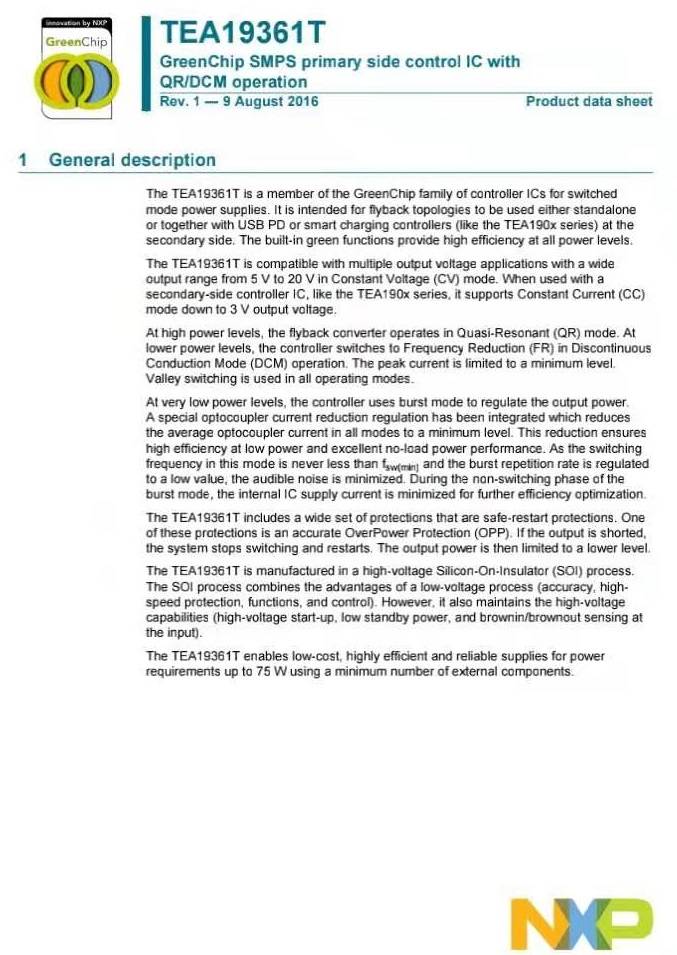

恩智浦TEA19361T資料信息。

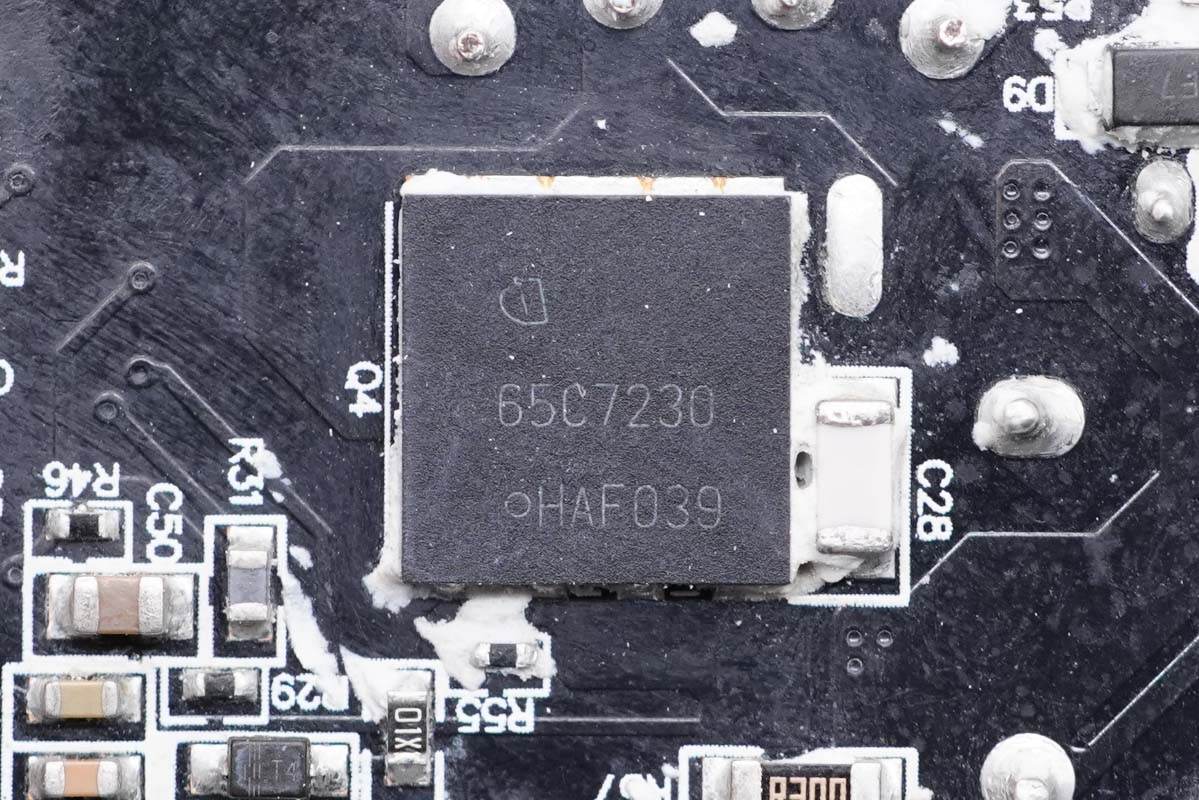

初級開關MOS管來自英飛凌，型號IPL65R230C7，650V耐壓，230mΩ導阻，ThinPAK 8×8封裝。

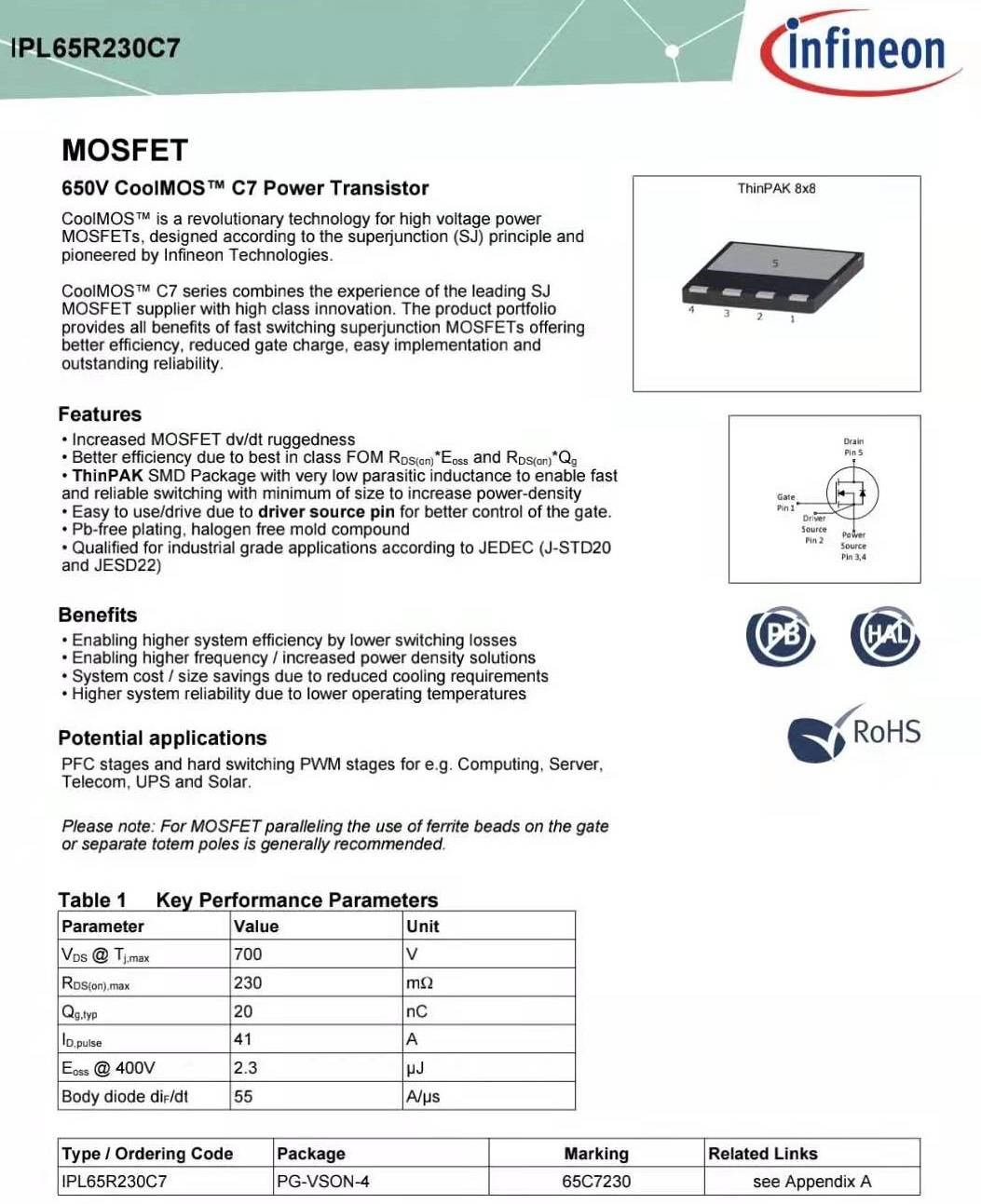

英飛凌 IPL65R230C7 詳細資料。

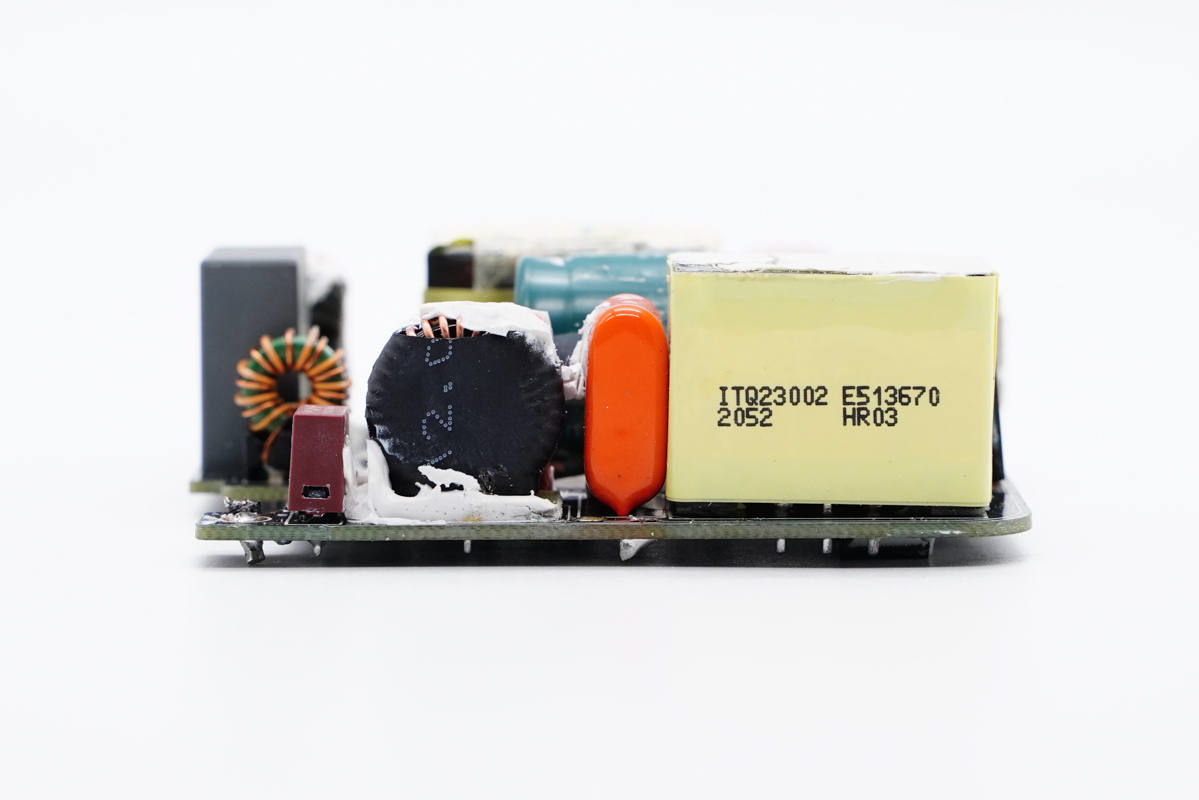

主板另一側設有變壓器、Y電容、輸出濾波固態電容等。

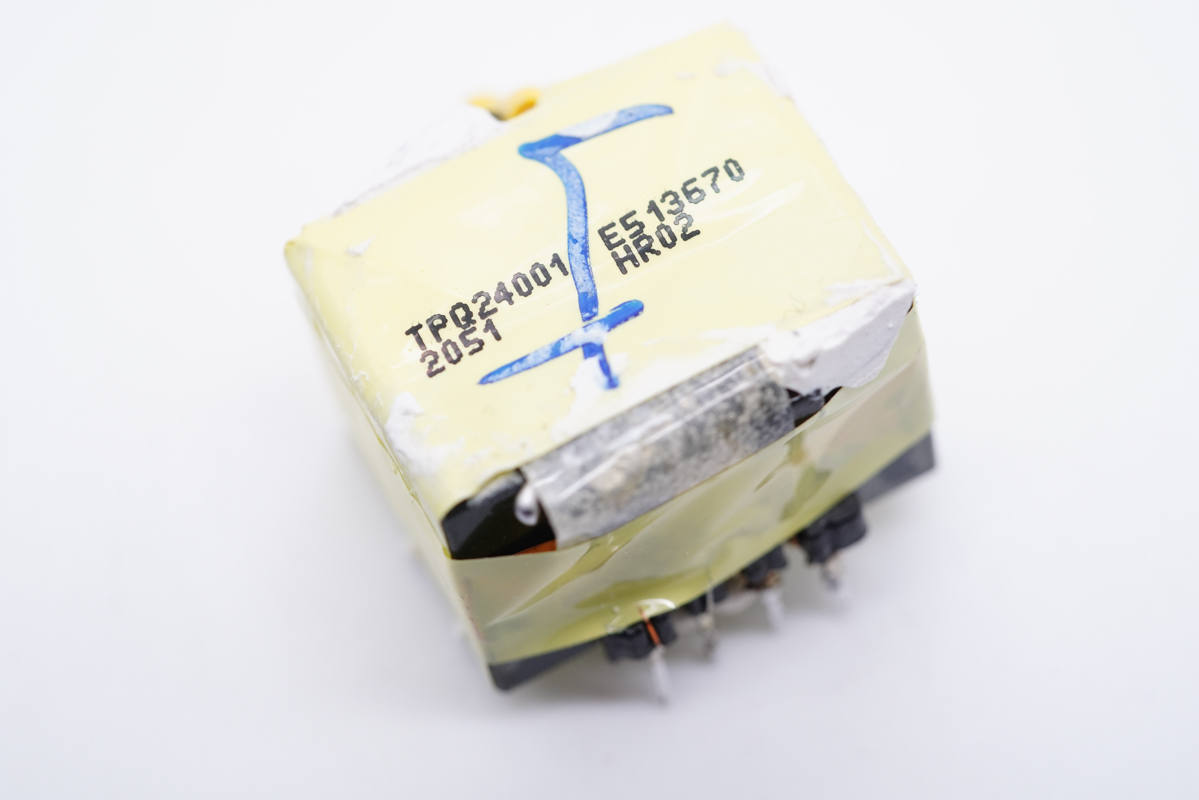

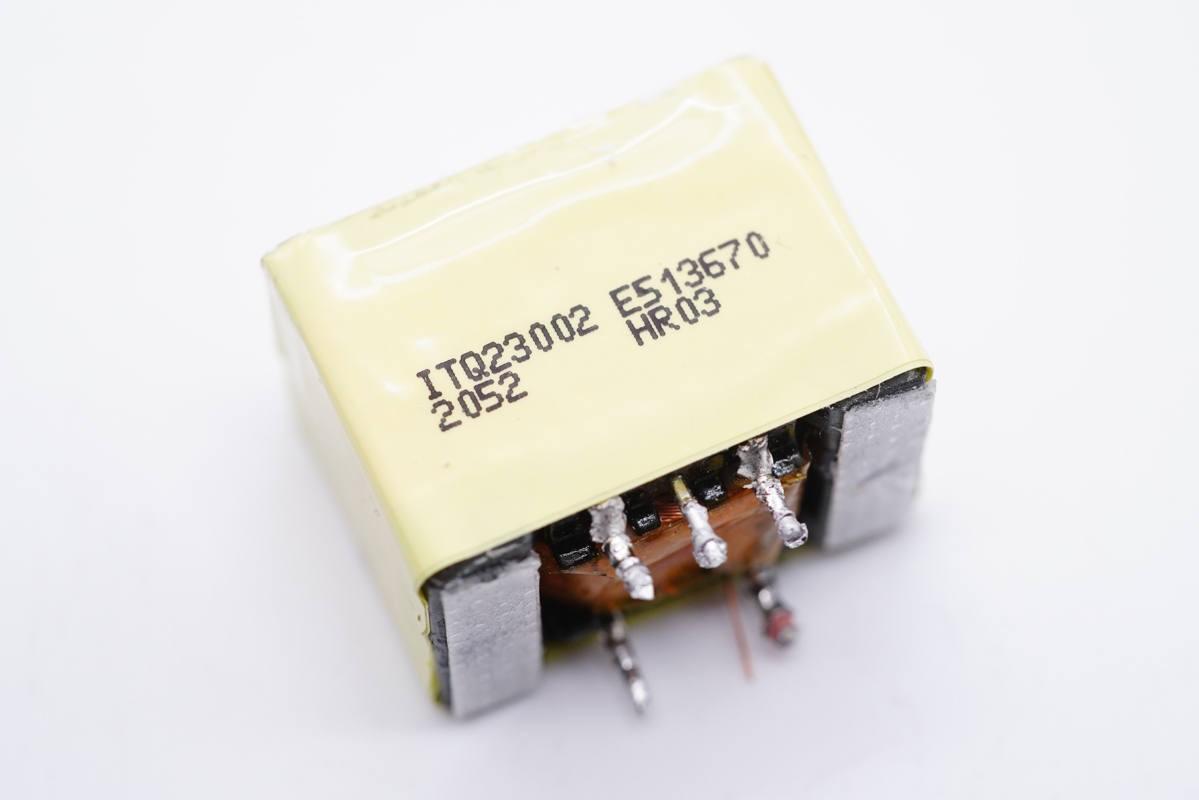

變壓器特寫，頂部噴碼有信息。

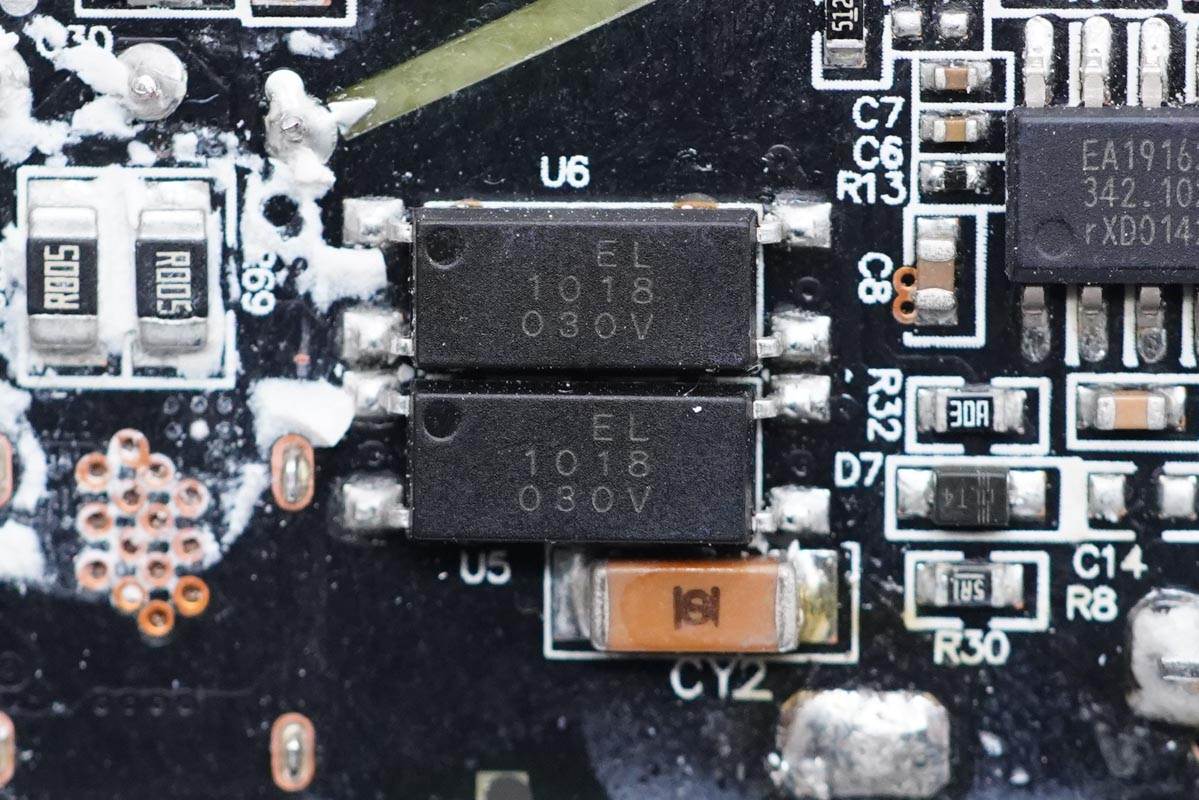

兩顆億光EL 1018光耦，用于電壓檢測和過流保護功能。

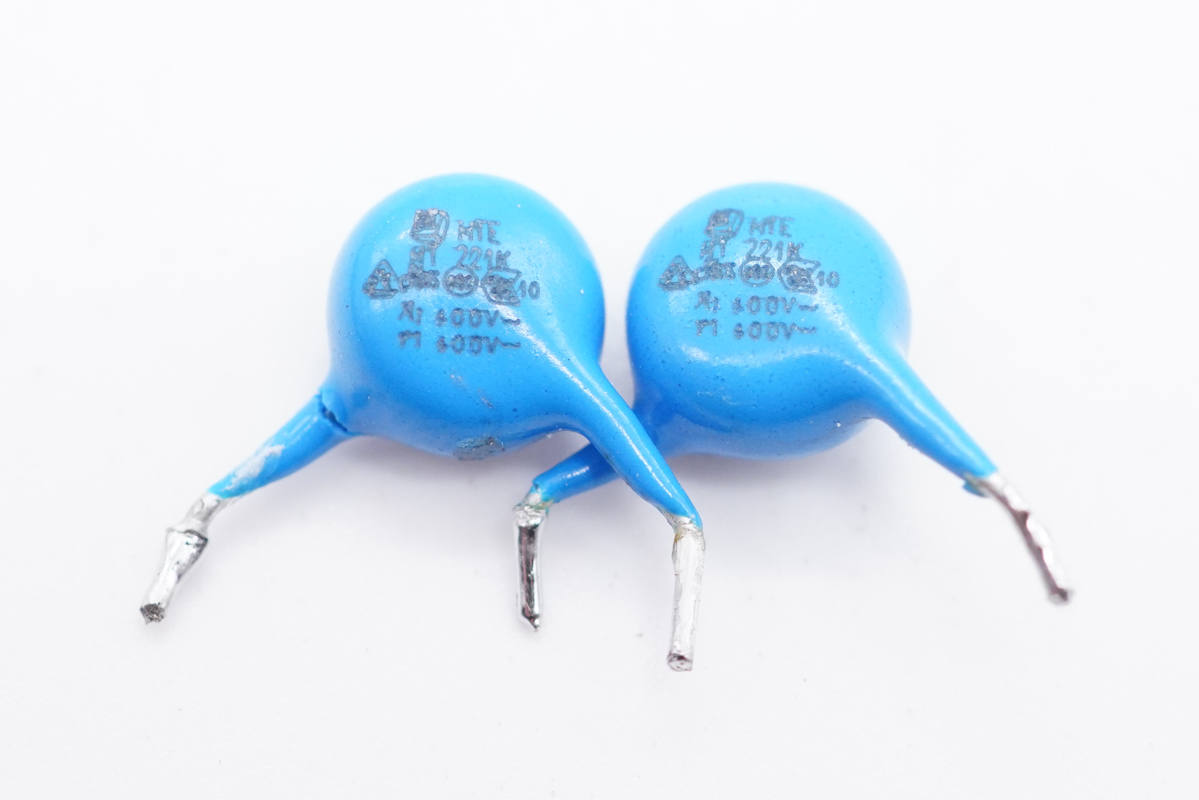

藍色Y電容特寫，用于輸出抗干擾。

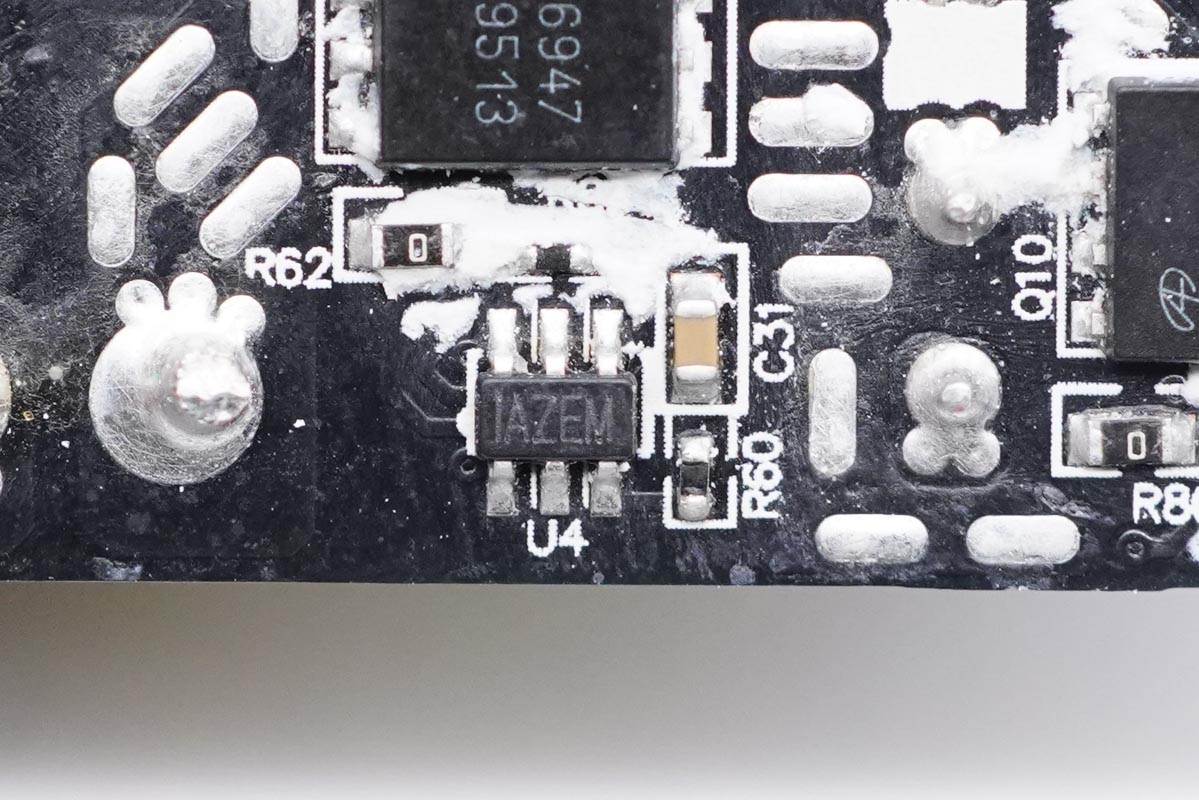

MPS芯源半導體次級同步整流控制器MP6908，支持寬輸出電壓范圍，支持DCM/CCM/準諧振多種操作模式，支持高側和低側同步整流。

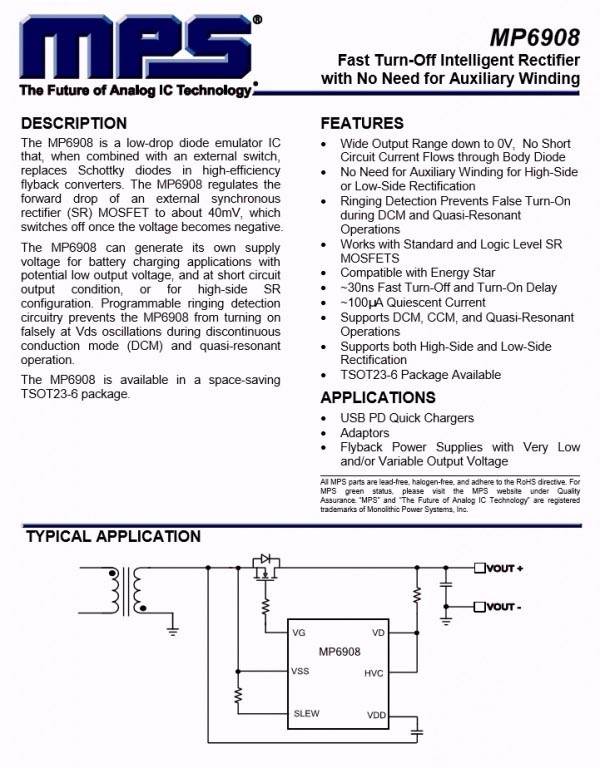

MP6908詳細規格參數。

充電頭網了解到，采用MPS MP6908的還有閃極100W 3C1A氮化鎵快充充電器、雷柏65W GaN快充、安克65W PD快充、小米65W GaN充電器、小米18W雙模充、電友65W 2C1A氮化鎵快充、聯想YOGA 65W PD快充。此外MPS同步整流芯片還被小米9 Pro原裝45W快充充電器、thinkplus 45W USB PD充電器、紫米65W 2C1A桌面PD快充充電器等數十款產品采用。

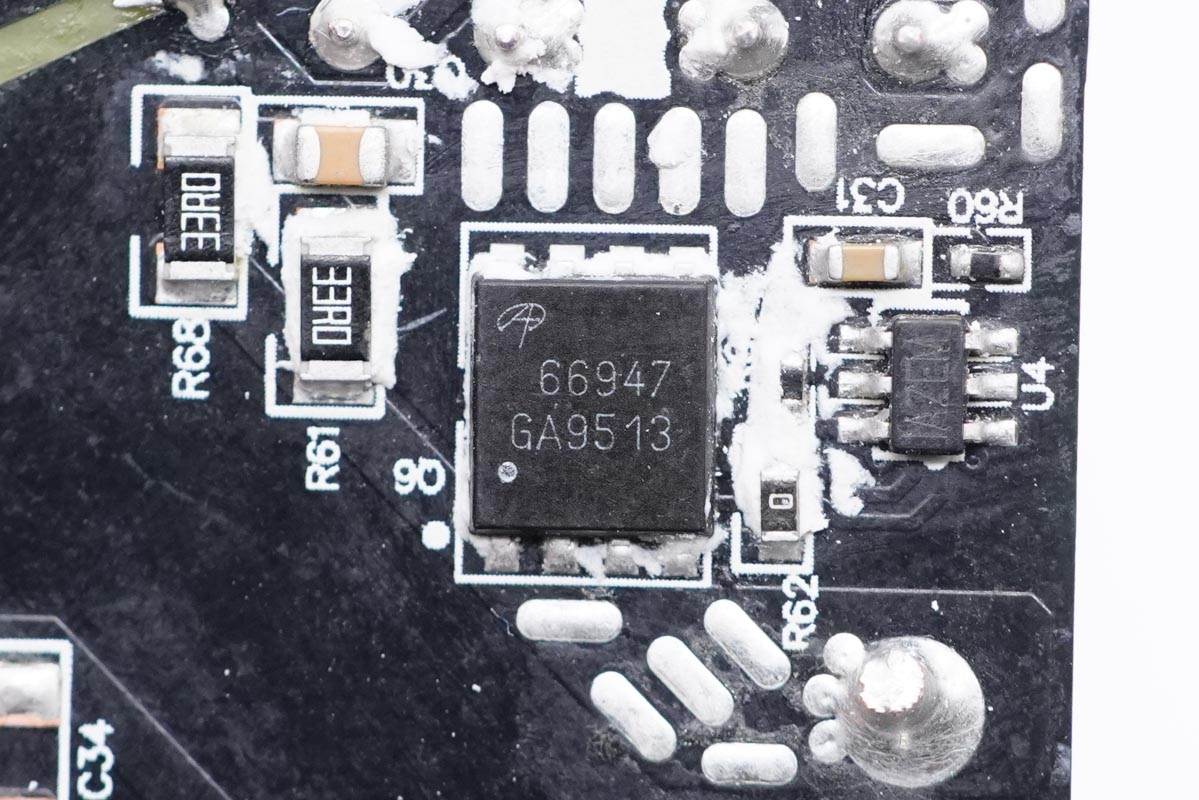

次級同步整流MOS來自AOS萬代半導體，絲印66947。

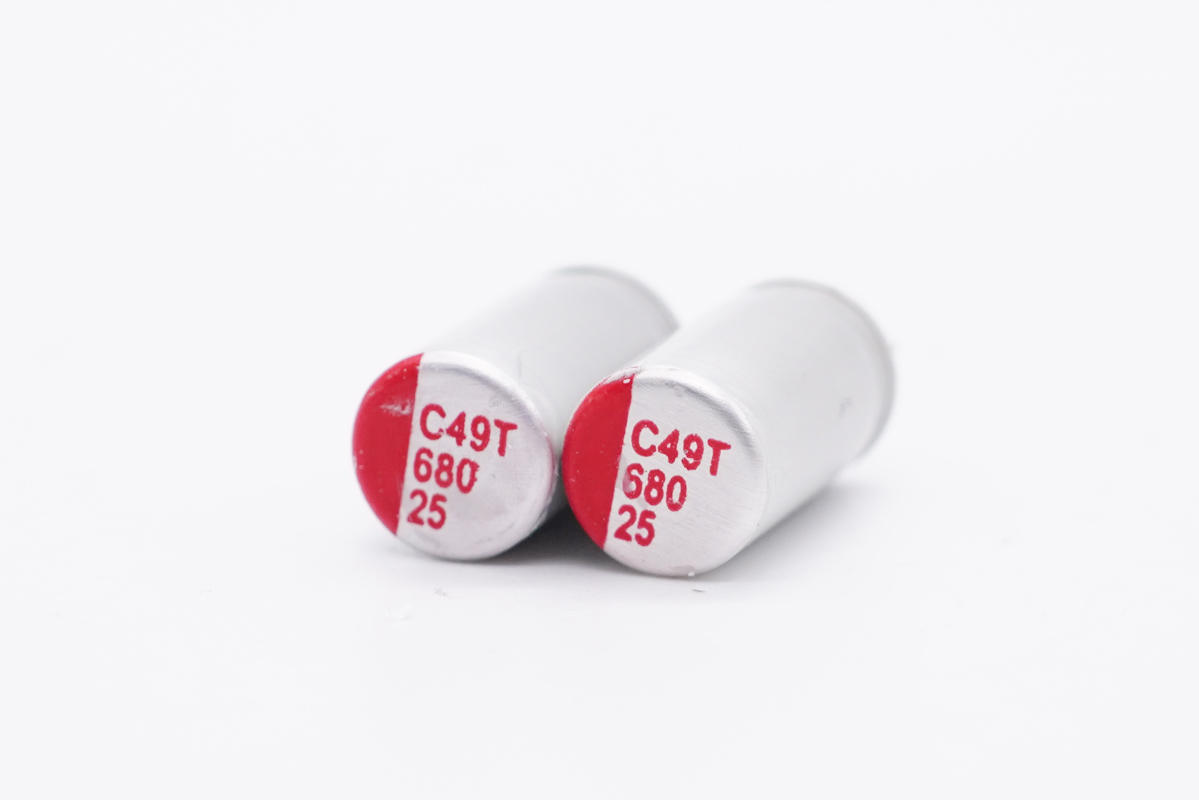

兩顆輸出濾波固態電容并聯，規格都是25V 680μF。

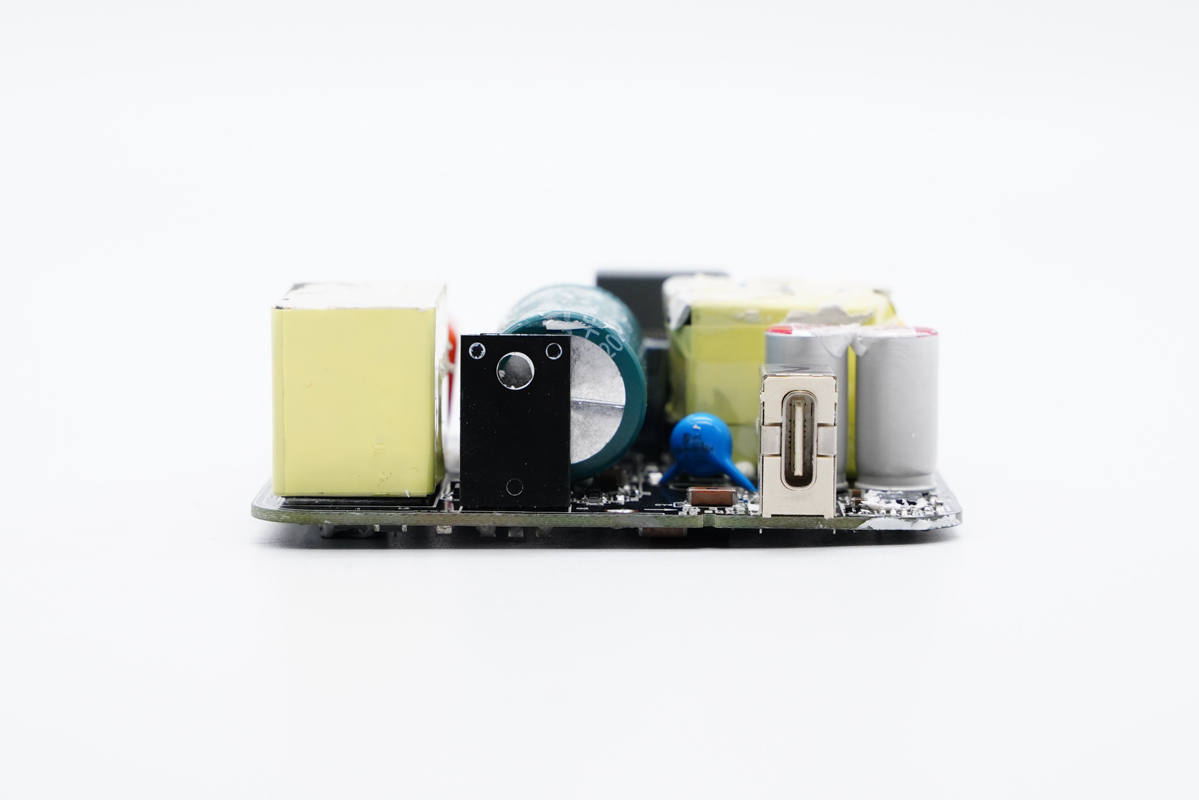

輸出端一覽。

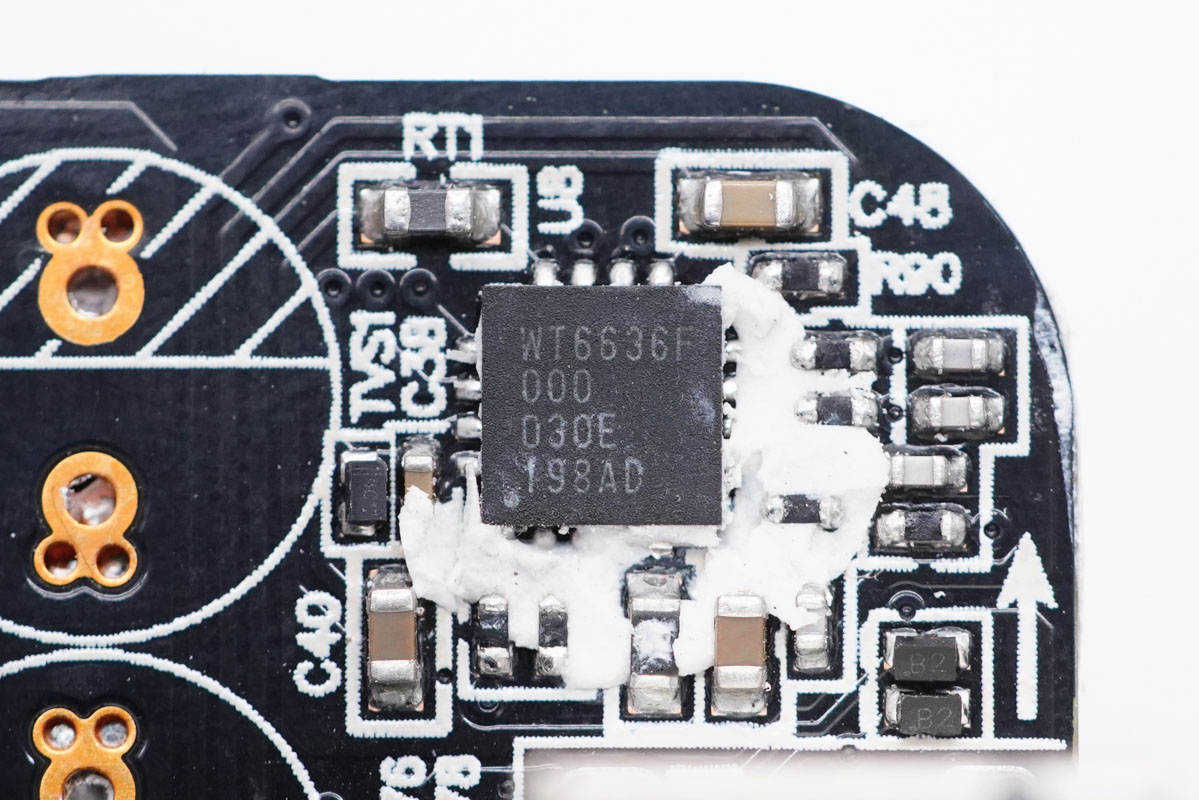

USB PD協議芯片采用偉詮WT6636F，這是一顆通過USB-IF協會USB PD3.0（PPS）認證的協議芯片（TID號：1080018），另外通過了高通QC4+認證，認證號QC20200316138。

WT6636F支持USB PD3.0和PPS，內置可編程的恒壓恒流控制，集成低側電流采樣放大器，支持線損補償，支持多重保護功能，包括數據線的過壓保護，內部集成10bit ADC用于電壓和電流檢測，內置8051內核單片機，內置放電MOS管。

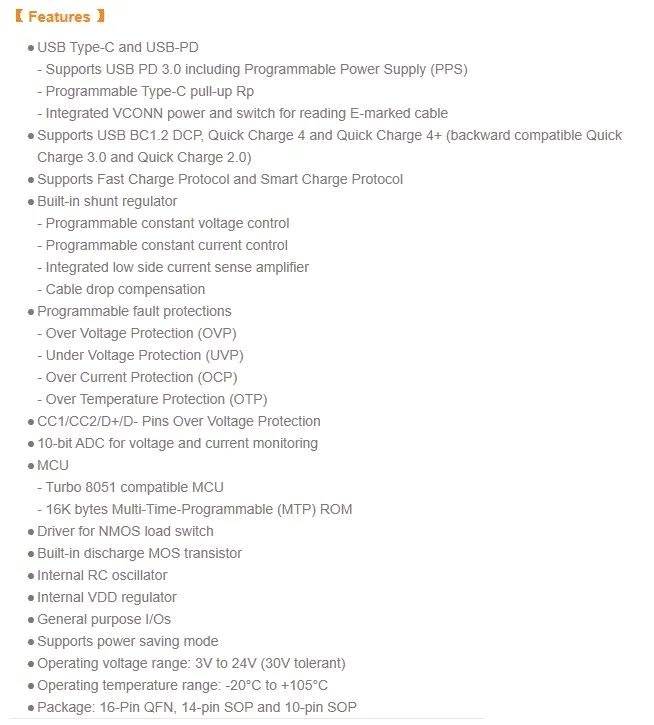

偉詮 WT6636F 資料信息。

據充電頭網了解，采用WT6636F的產品還有魅族65W 2C1A氮化鎵充電器、綠聯65W氮化鎵USB PD快充充電器、小米65W USB PD快充充電器、RAVPower 30W氮化鎵充電器、紫米65W USB PD迷你充電器、thinkplus USB PD充電器、ZMI紫米65W 2C1A桌面PD快充充電器。同時，還有數十款產品快充產品采用了偉詮的芯片。

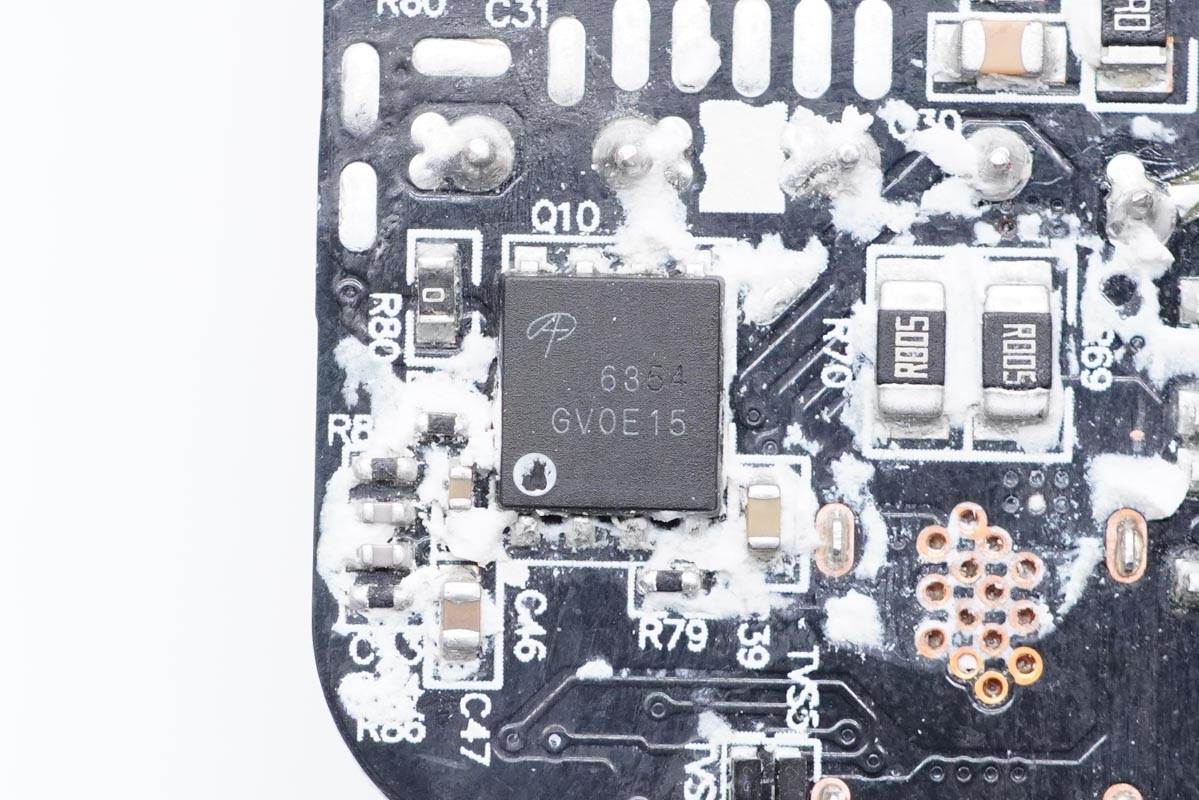

輸出VBUS開關管采用萬代AON6354，耐壓30V，DFN5x6封裝。

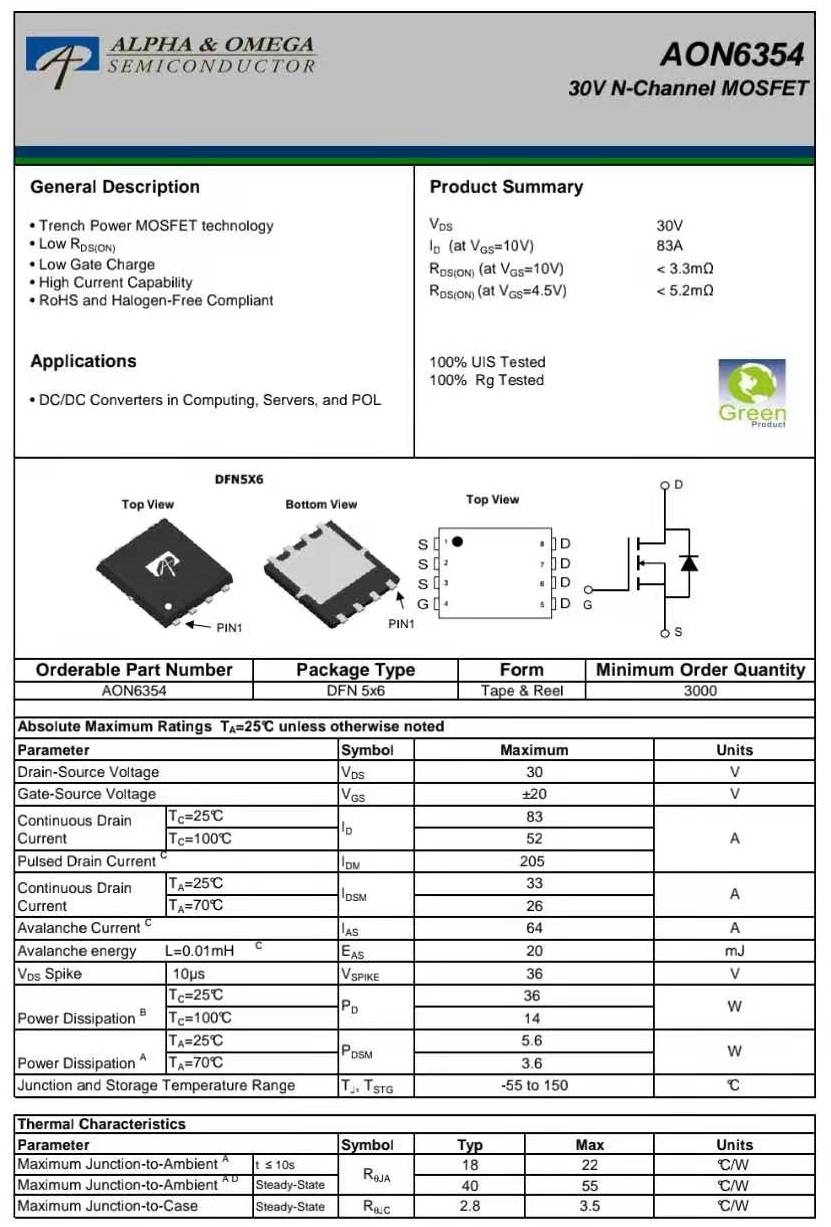

萬代AON6354資料信息。

USB-C母座特寫，外套塑料和鋼套，絕緣加固。

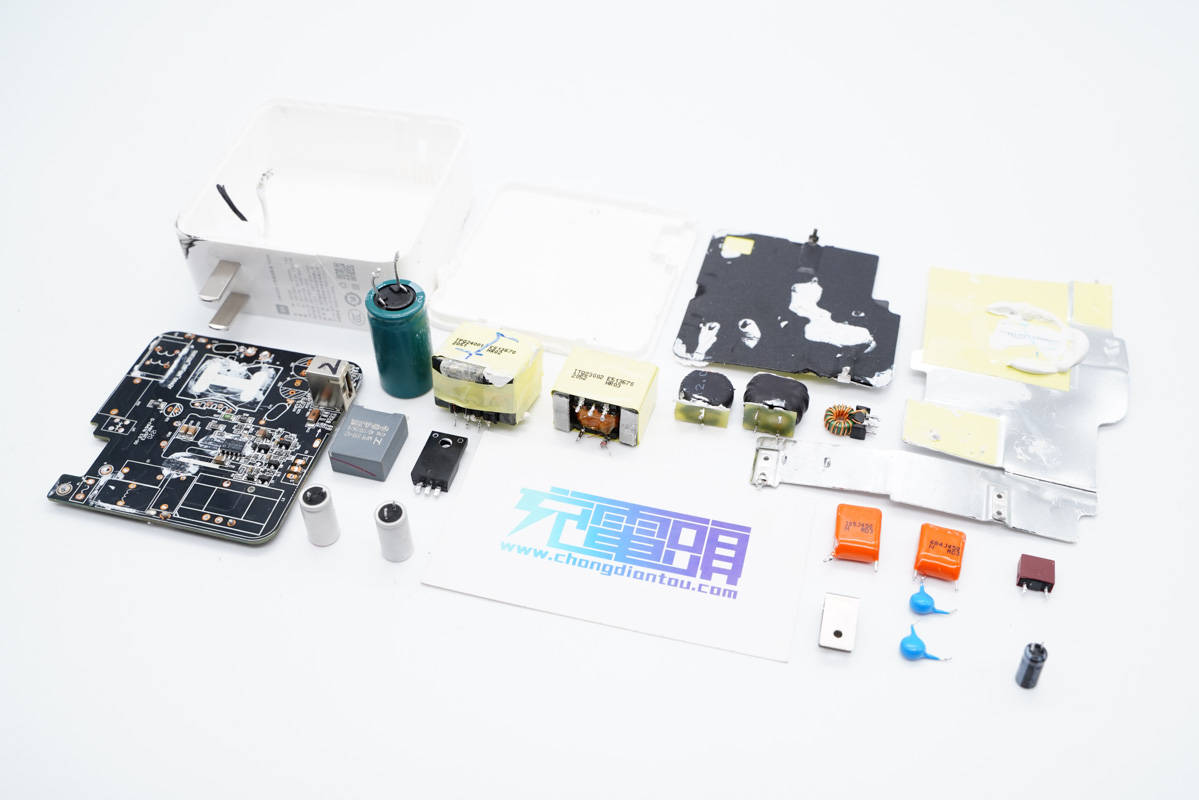

全部拆解完畢。

充電頭網拆解總結

RedmiBook Pro 15筆電標配的100W充電套裝，其中充電器造型方正扁平，且設計非常簡潔。產品定位是筆電大功率適配器，采用單C口配置，主打QC、PD3.0快充，具備5V3A、9V3A、12V3A、15V3A、20V5A五組標準電壓檔位，因此充筆記本會有很好的效果，而對手機等設備就不要太過期待了。

充電頭網通過拆解發現，為應對大功率充電帶來的發熱問題，充電器體積并沒有做到極限，各元器件布局相對稀疏，避免積熱。其次作為一款百瓦充電器，設計有PFC升壓電路，采用了恩智浦TEA19162升壓控制器以及英飛凌升壓開關管。

開關電源由恩智浦TEA19361T搭配英飛凌初級開關MOS管，以及MPS MP6908搭配萬代同步整流管組成，采用偉詮WT6636F進行協議識別控制輸出電壓。正是得益于恩智浦快充方案的使用，初級側僅用一顆艾華電容進行高壓濾波即可，有效減小充電器體積。整體來看，充電器無論是用料還是做工都很不錯。
