石墨烯散熱技術已經被華為等廠商大規模應用在智能手機內部的散熱系統中。此前，我們?yōu)榇蠹医榻B過廈門立琪電子有限公司推出的一款石墨烯外殼無線充電器，利用石墨烯復合材料的高導熱性，可以有效解決無線充電器的散熱問題，提高充電速度。

它具備散熱性好、充電速度快、性價比高、使用方便、專利保護等優勢。為了驗證產品性能，今天要為大家?guī)淼膭t是這款產品的詳細評測。

一、立琪石墨烯無線充產品結構

首先科普一下石墨烯復合材料：它已經成熟量產，性價比高，對產品成本的影響有限；可注塑加工成型，產品的外觀設計無局限性；可噴漆印刷，外觀效果設計無局限性；產品因其散熱性能好，觸摸手感和金屬一樣，消費者可非常直觀的感受到產品的優點，利于產品銷售推廣。

石墨烯無線充正面面板為石墨烯材質，摸上去是一種磨砂的質感。采用立式結構，由底座和立式面板兩部分構成。一體式結構設計，本體與線材連為一體。

產品散熱實現原理是，石墨烯材料具備高導熱性能，能在一定程度上將充電時無線充電器和手機產生的熱量帶走，給手機降溫。

此外，產品內部配備主動散熱風扇，背部及底部設有進出風口，可配合石墨烯外殼，及時將工作時產生的熱量帶走，一起達到降溫的目的。

二、無線充電協議鑒定測試

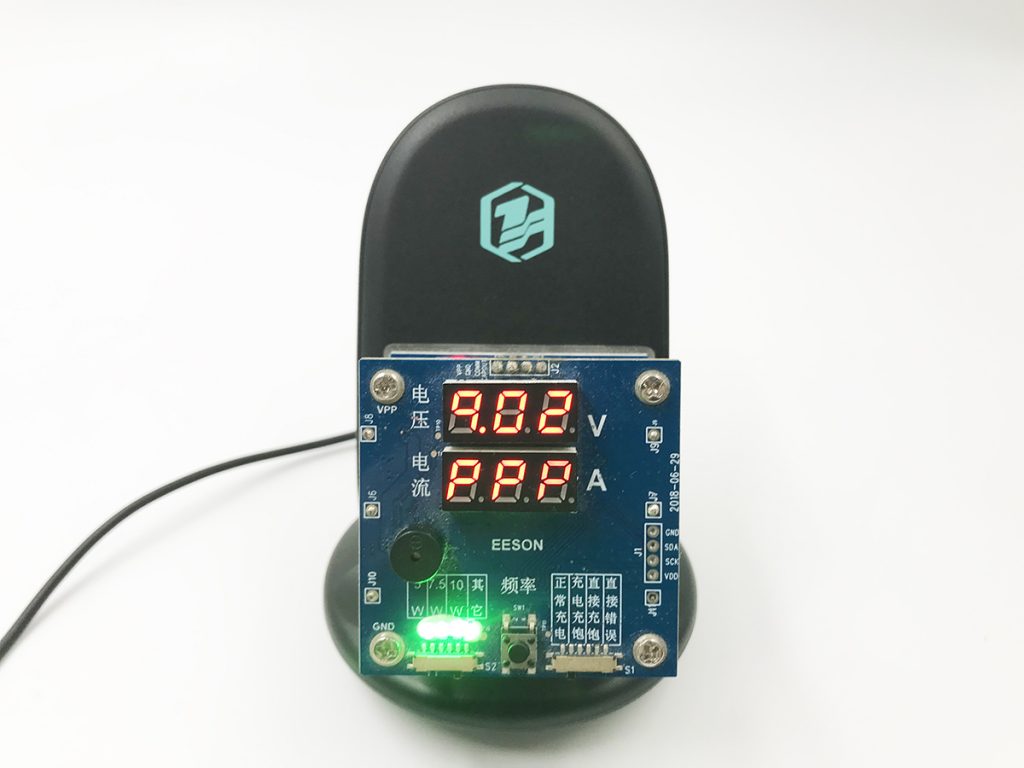

使用無線充電測試治具進行測試，QC3.0適配器作為供電輸入，結果顯示三個功率檔位全部亮燈并顯示PPP，代表三個檔位都PASS，可以支持普通5W、蘋果7.5W、三星10W無線充電。

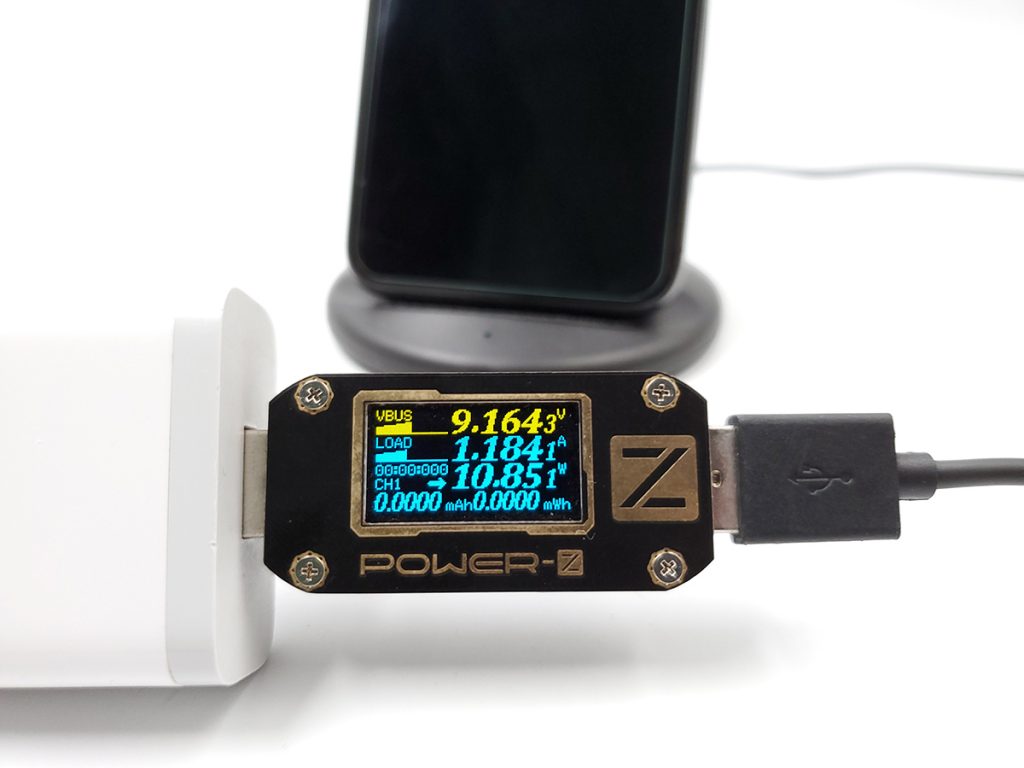

iPhone XS無線充測試：ChargerLAB POWER-Z KM001便攜式測試儀顯示輸入功率10.85W（9.16V1.18A），經過效率換算，實測達到蘋果7.5W無線快充水平。

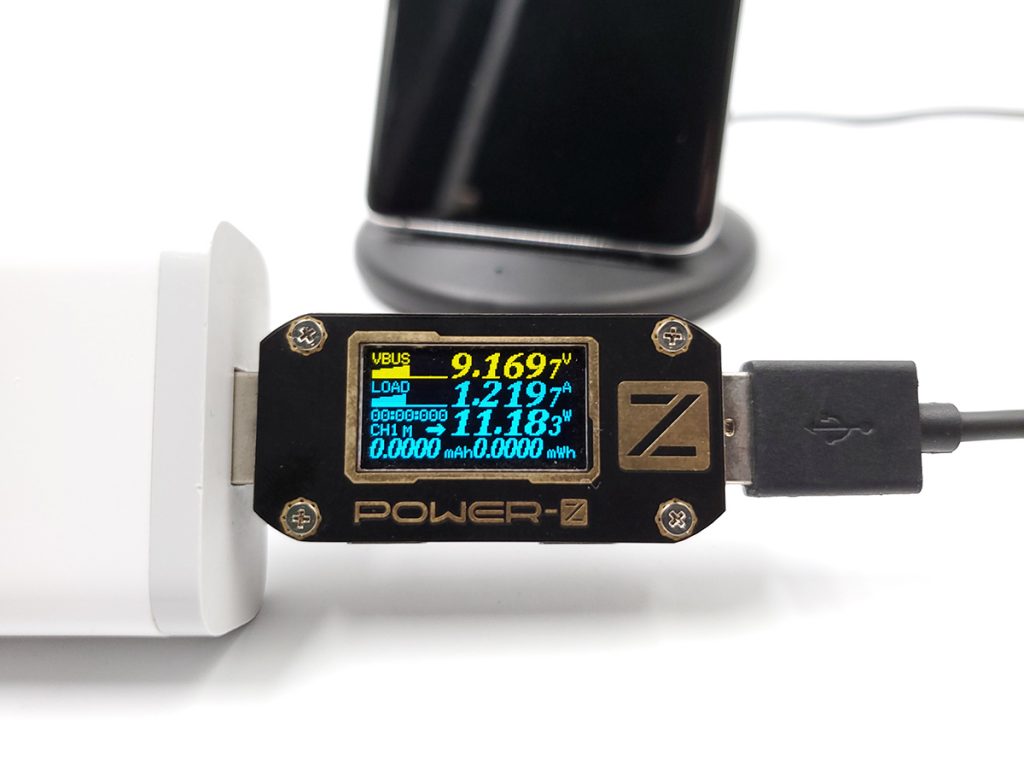

三星Galaxy S10+無線充測試：顯示輸入功率11.18W（9.17V1.22A），支持三星10W無線快充。

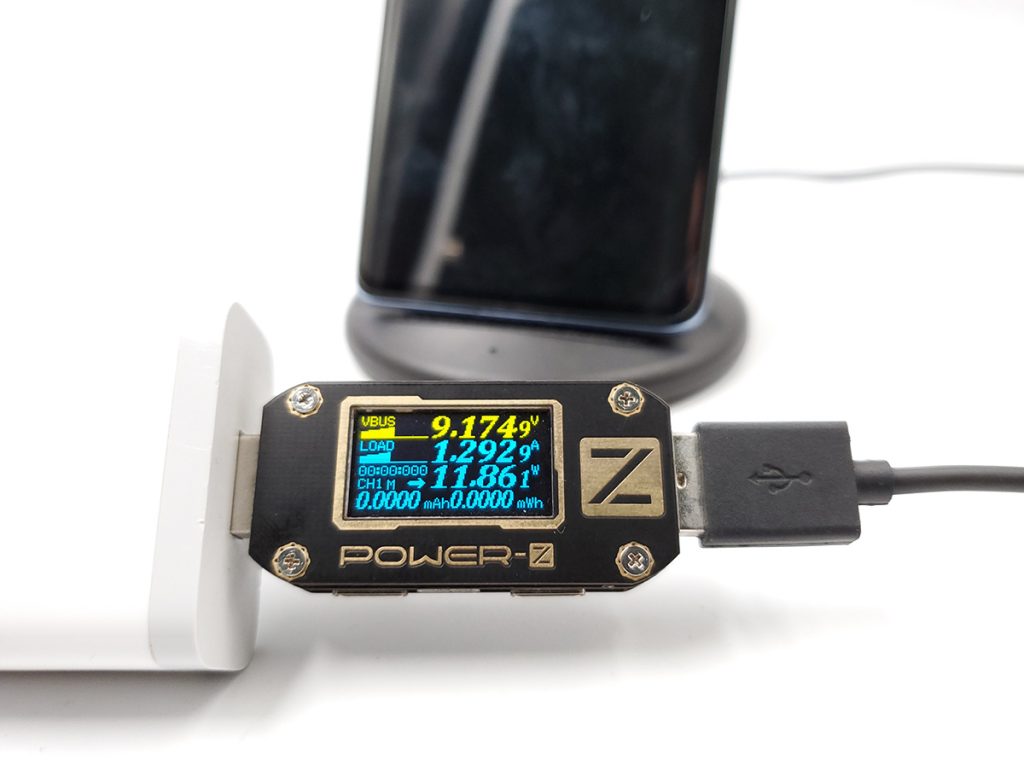

華為P30 Pro無線充測試：顯示輸入功率11.86W（9.17V1.29A），支持華為10W無線快充。

綜上所述，立琪石墨烯無線充實測支持蘋果、三星、華為等主流手機的無線快速充電。

三、全程無線充電測試

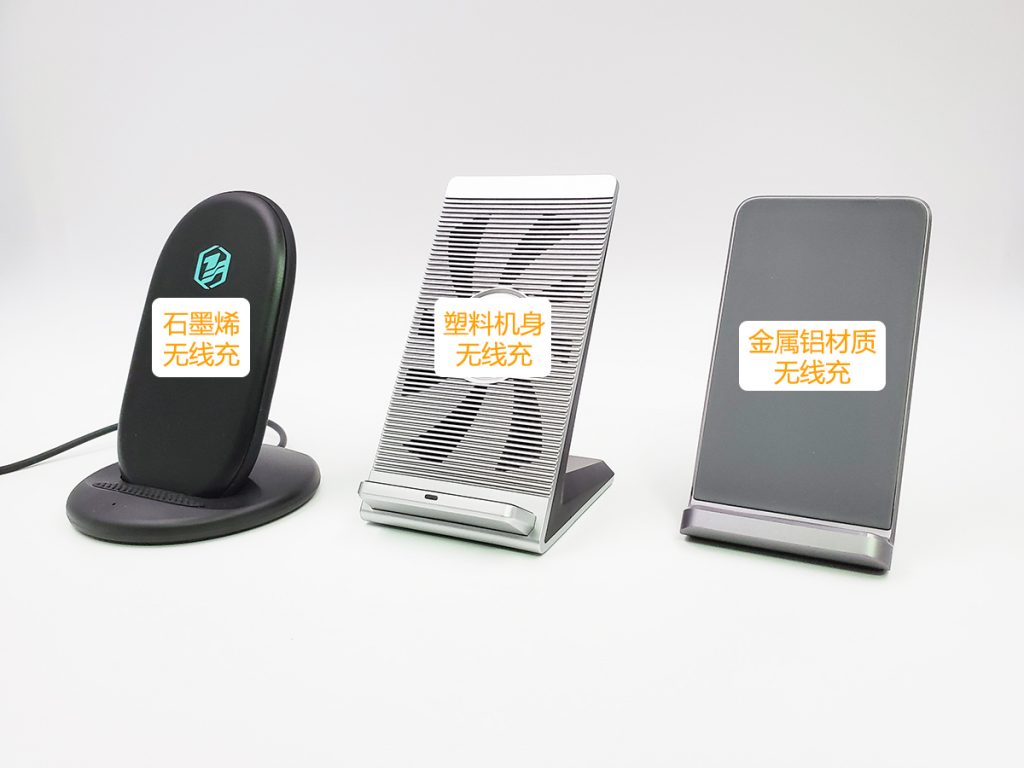

（左起：立琪石墨烯無線充、塑料機身無線充、金屬鋁材質無線充）

接下來進行全程無線充電測試，為了驗證石墨烯和其他材料的區別，我們選擇三款不同材質的立式無線充進行對比測試，分別為：石墨烯無線充（帶風扇）、塑料機身無線充（帶風扇）和金屬鋁材質無線充（不帶風扇）。其中，第一款和第三款正面未開孔，外觀一體性相對更好。

測試條件方面，手機機型選用iPhone XS，使用QC3.0電源適配器作為供電輸入。環境溫度25攝氏度，模擬消費者日常使用環境。使用ChargerLAB POWER-Z KM001便攜式測試儀及其附帶的PC客戶端軟件，對充電全程的輸入端進行監測：從零電量關機狀態充電至最終數值完全穩定的涓流充電狀態。

1、石墨烯無線充

對于立琪石墨烯無線充電器，將測試數據匯總整理形成表格，可以看到：
經過短暫幾分鐘的時間，充電功率就飆升到10W左右的最高功率，而且可以看到平均10W左右的輸入功率維持了足足有1個小時，代表蘋果7.5W快充實打?qū)嵉倪\行了長達一個小時。

至于充電時長：一個小時即可充入49%也就是近一半電量，3小時5分鐘之后電流穩定在極小的數值，進入涓流充電。

2、塑料機身無線充

對于塑料機身無線充電器，將測試數據匯總整理形成表格，可以看到：
經過短暫幾分鐘的時間，充電功率就飆升到10W左右的最高功率，而且可以看到平均9W左右的輸入功率同樣也維持了足足1個小時。

至于充電時長：一個小時充入46%電量，3小時10分鐘之后電流穩定在極小的數值，進入涓流充電。

3、金屬鋁材質無線充

對于金屬鋁材質立式無線充電器，將測試數據匯總整理形成表格，可以看到：
同樣經過短暫幾分鐘的時間，充電功率就飆升到10W左右的最高功率，而且可以看到平均9W左右的輸入功率維持了37分鐘左右，隨后進入上下波動狀態。

至于充電時長：一個小時充入44%電量，3小時17分鐘之后電流穩定在極小的數值，進入涓流充電。

綜上小結，三款不同材質產品的充電對比結果揭曉：

關于快充時長，立琪石墨烯無線充電器10W的平均輸入功率要稍高于另兩者的9W，最高功率維持了足足有1個小時，這點至關重要，表示產品能在短時間內為手機補充足夠的電量。
關于全程耗時，立琪石墨烯無線充電器的全程充電耗時略優于另兩者，三者充電速度表現均處于市面主流水準。

四、溫度測試

在以上全程無線充電期間（25℃室溫環境），使用FLIR紅外熱成像儀測試手機機身溫度，每隔一段固定時間進行監測，測得結果如下。

對于立琪石墨烯無線充電器：在充電1小時左右，功率開始下降期間，溫度達到峰值，發現溫度集中在背面攝像頭附近，機身最高溫度38.5℃左右，手感溫?zé)帷?

對于塑料機身無線充電器：在充電1小時12分左右，功率開始下降期間，溫度達到峰值，發現溫度集中在背面攝像頭附近，機身最高溫度37.5℃左右，手感溫?zé)帷?

對于金屬鋁材質立式無線充電器：在充電47分鐘左右，功率開始下降期間，溫度達到峰值，發現溫度集中在背面攝像頭附近，機身最高溫度同樣也為38.3℃左右，手感溫?zé)帷?/p>

綜上可以看到：
三者溫度表現近似，其中塑料機身無線充采用開放式設計，面板表面布滿出風口，從而讓手機機身溫度稍低于另兩款一體性面板的產品。石墨烯外殼無線充和金屬鋁材質無線充溫度幾乎一致，表示可以達到金屬般的散熱效果。

五、總結

立琪石墨烯無線充電器，得益于石墨烯復合材料良好的導熱特性，最高功率維持時長高達一小時的表現尤為突出，確實可在極短時間內為手機補充更多電量。產品配備石墨烯外殼+風扇主動散熱+PCBA與線圈分離式的設計，這三大方面確保了產品有效解決無線充電器的散熱問題，實現金屬般的散熱效果，從而達到提高充電速度和效率的目的。此外，產品性價比高，相比其他材料產品也有著自身獨特的競爭力。
